电阻表（零点调节）

校正代码 16300100 0.05 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1076927-00-A Hioki 电阻计 RM 3548
  • 1076928-00-A 测试探针 - Hioki 9461
  • 2172013-00-A 调零板
警告
切勿使用电阻表来测量电压。
  • 2026-10-02: 将“电阻块”重命名为“调零板”。
  • 2026-07-23: 删除了卡子型引线调零程序。
  • 2025-10-16: 添加了安装和拆卸温度传感器的步骤。更新了电阻块零件号。

使用调零板进行调零操作

  1. 接通 Hioki 电阻表电源，等几分钟让其热稳定。
  2. 将 Hioki 9461 测试探针引线插入电阻表。
    注

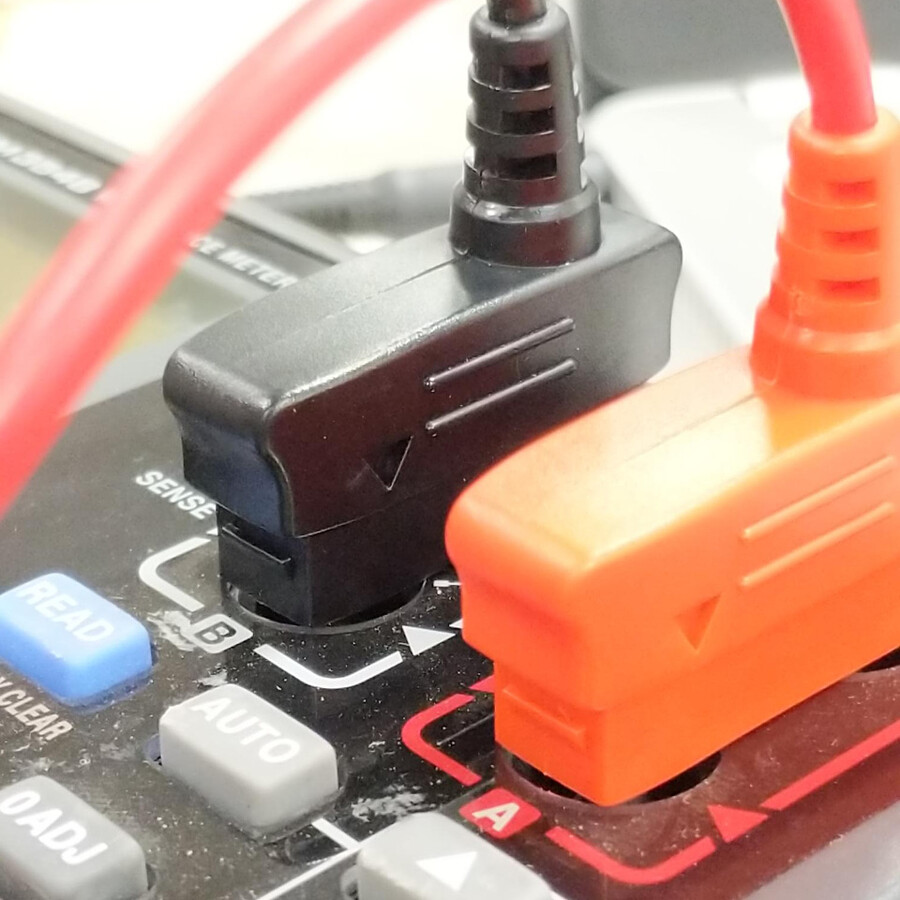

    正极（红色）和负极（黑色）引线连接器均带有要与电阻表上的箭头对齐的箭头或标记。

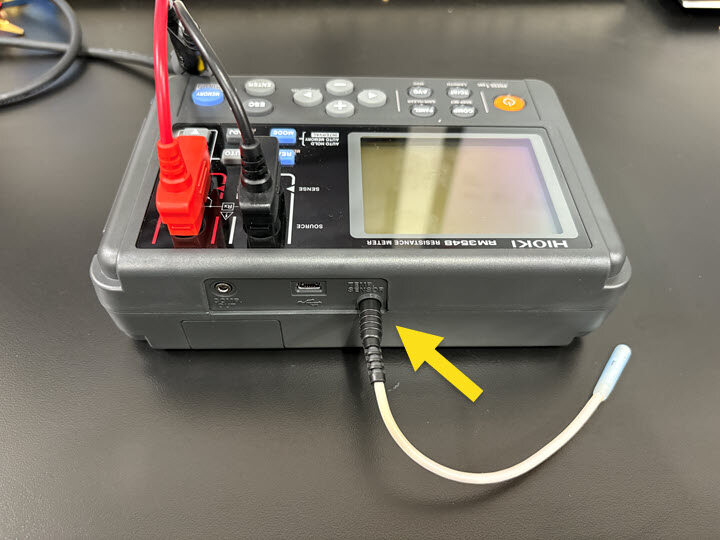

  3. 将温度传感器连接到电阻表背部。
  4. 接通 Hioki 电阻表电源，等几分钟让其热稳定。

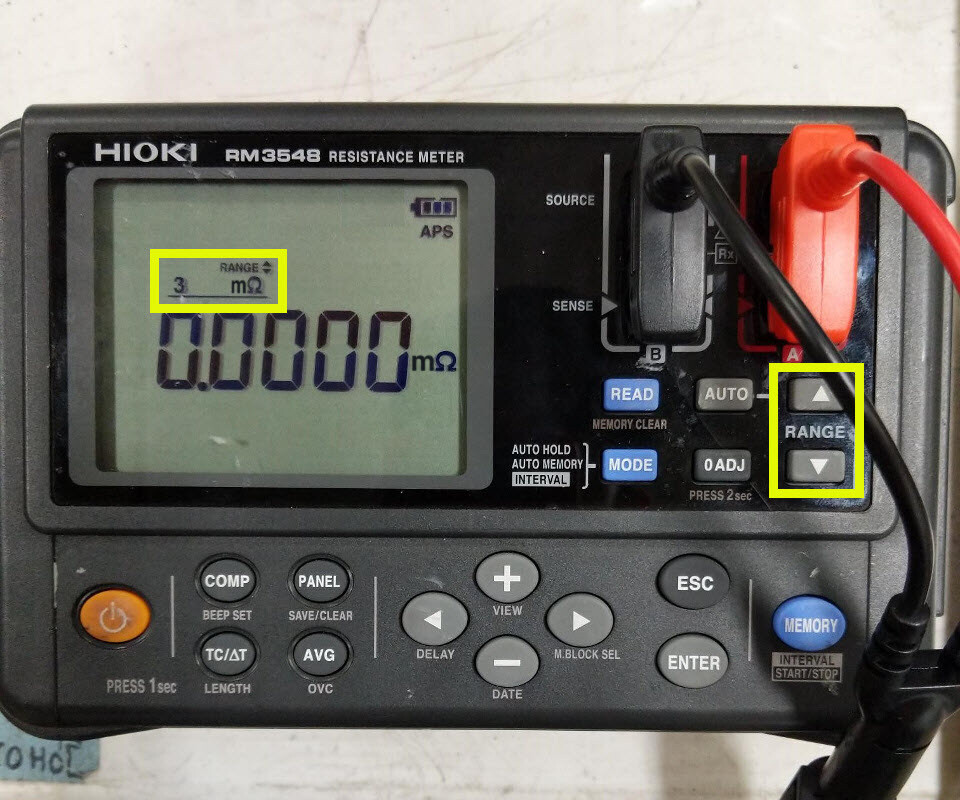

  5. 利用向上和向下箭头按钮将电阻表量程设置为 3mΩ。

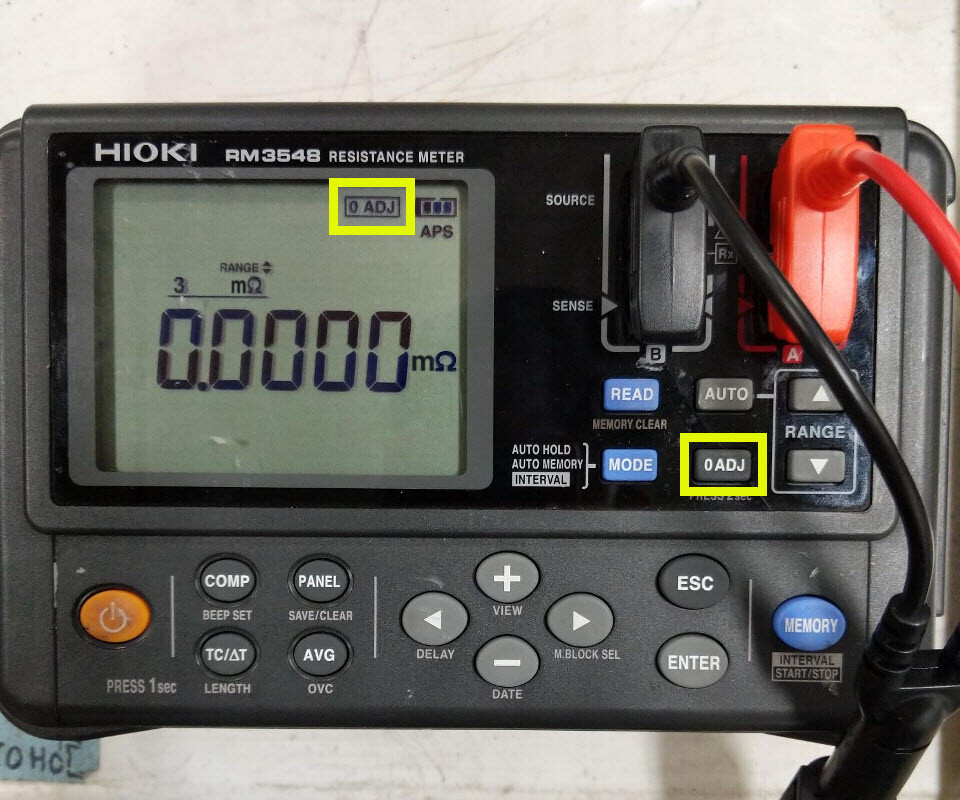

  6. 长按 0ADJ 按钮以开始零点调节操作。
    注
    电阻表显示屏的右上角闪烁“0 ADJ”文本。

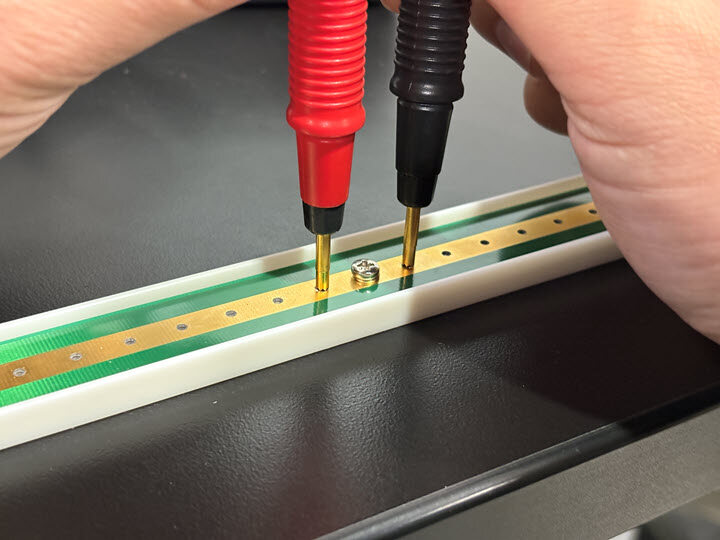

  7. 用探针接触调零板中间紧固件旁边的凹槽。
    提示
    为确保读数尽可能准确，请垂直握持探针。
  8. 验证是否有电阻显示。
    注
    如果显示 " -.- - - - "（无数值），请检查电阻计的引线连接以及探针尖端接触调零板的方式。

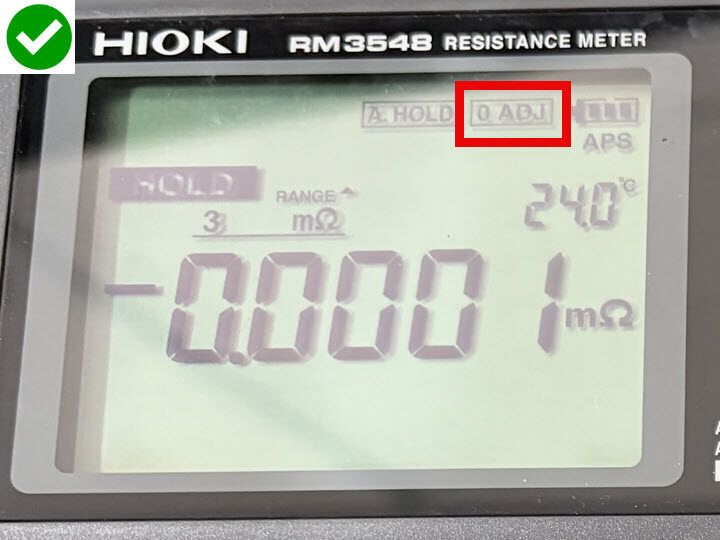

  9. 大约 2 秒钟后，电阻表发出蜂鸣声，此时“0 ADJ”将保持不变。
    注

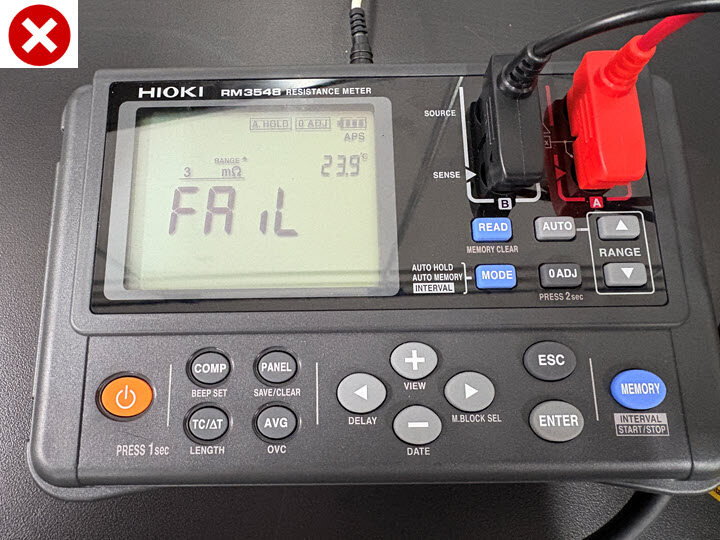

    如果显示“FAIL”，请检查探针尖端、引线以及电阻表连接，并再次从第 6 步开始操作。
  10. 将探针移离调零板。
    警告
    请勿改变量程。否则需要重新调整电阻表。
  11. 将温度传感器从电阻表上断开。
  12. 电阻表现在可以测量电阻了。返回需要执行零点调节的程序。
