开关 - 车窗 - 驾驶位（拆卸和更换）

校正代码 115025020.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-01-29: 添加了有关车门饰板以及开关线束的步骤。
  • 2026-01-02: 视频未展示程序中使用到的专用工具，故将其删除。
  • 2024 年 2 月 28 日：添加了车窗开关拆卸工具 1988906-00-A。
设备：
  • 1988906-00-A - 车窗开关拆卸工具

扭矩规格

表 1. 扭矩规格： 开关 - 车窗 - 驾驶位（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将下部螺栓盖固定到左前车门饰板的螺栓
6 Nm (4.4 lbs-ft)
  • 梅花 T30 套筒
 重复使用

拆卸

  1. 拆下左前车门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。

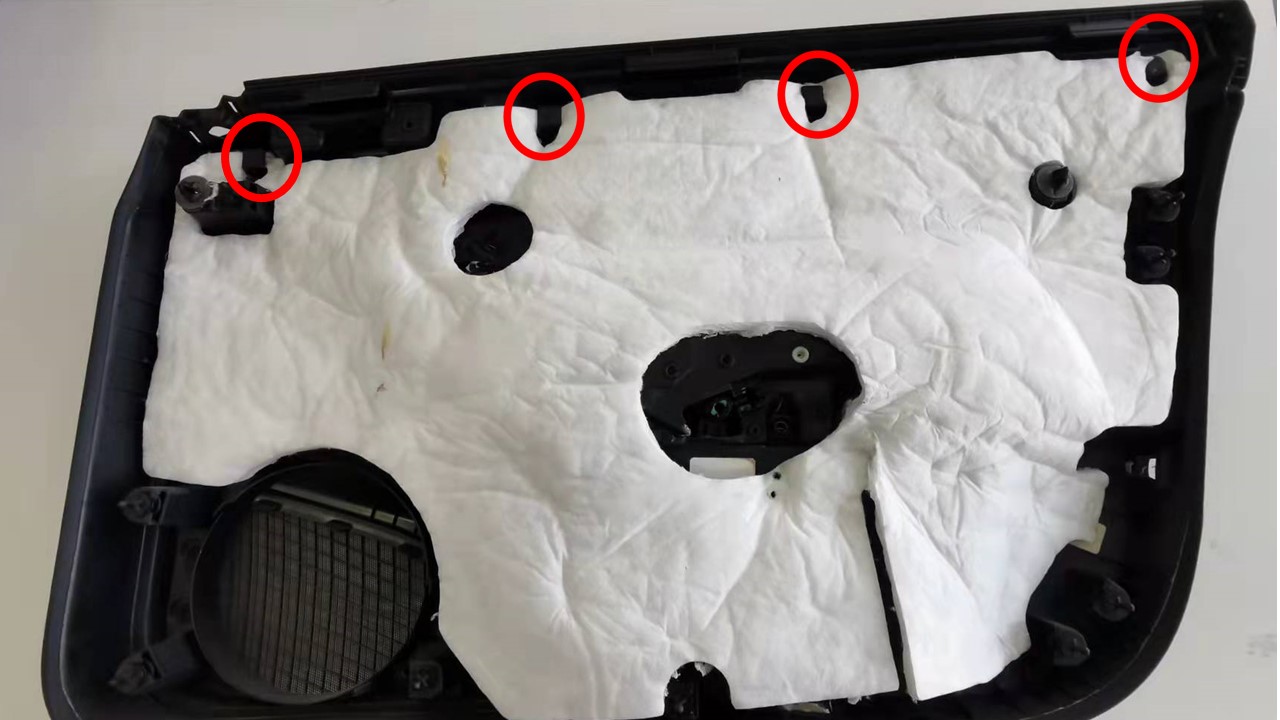

  2. 将左前车门 NVH 垫从锁片（4 个）上松开。

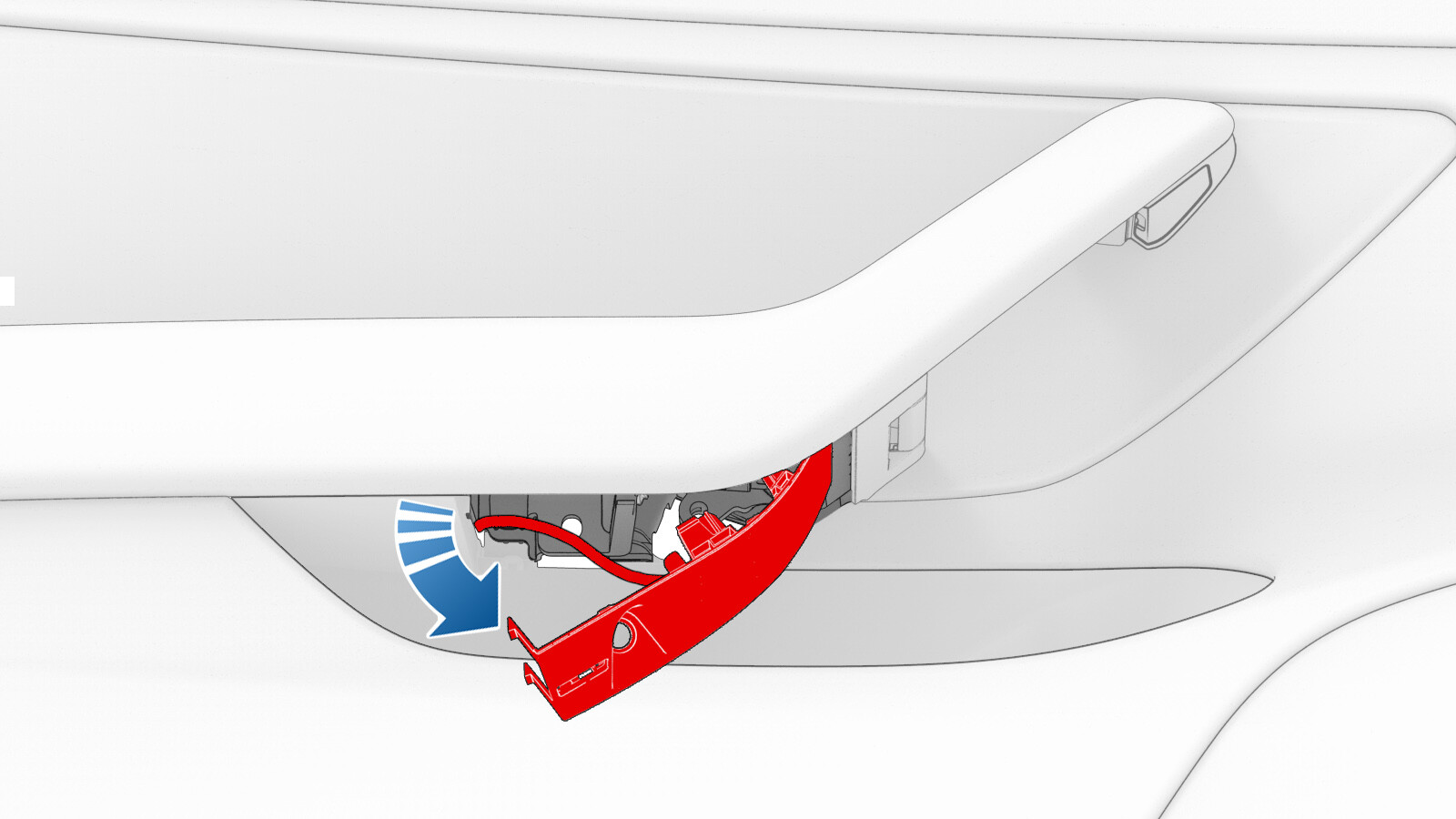

  3. 松开将螺栓帽固定到 LH 前车门饰板的夹子 (x7)，然后将螺栓帽向下旋转并与车门饰板分离。

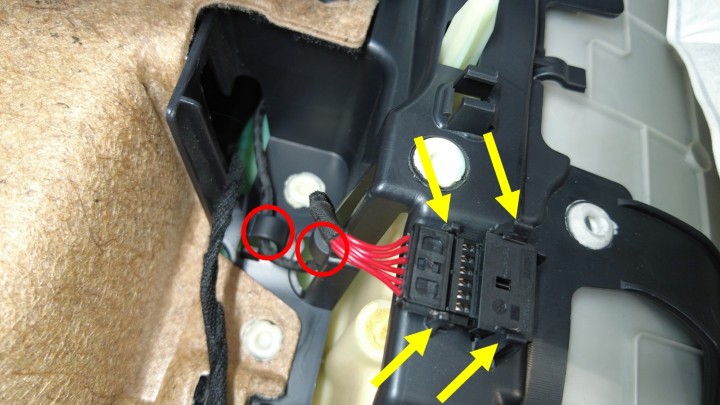

  4. 将左前车窗开关线束从线束夹（3 个）上松开，将连接器从锁片（4 个）上松开，然后将线束和连接器移至一旁。

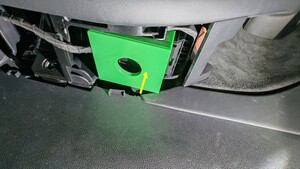

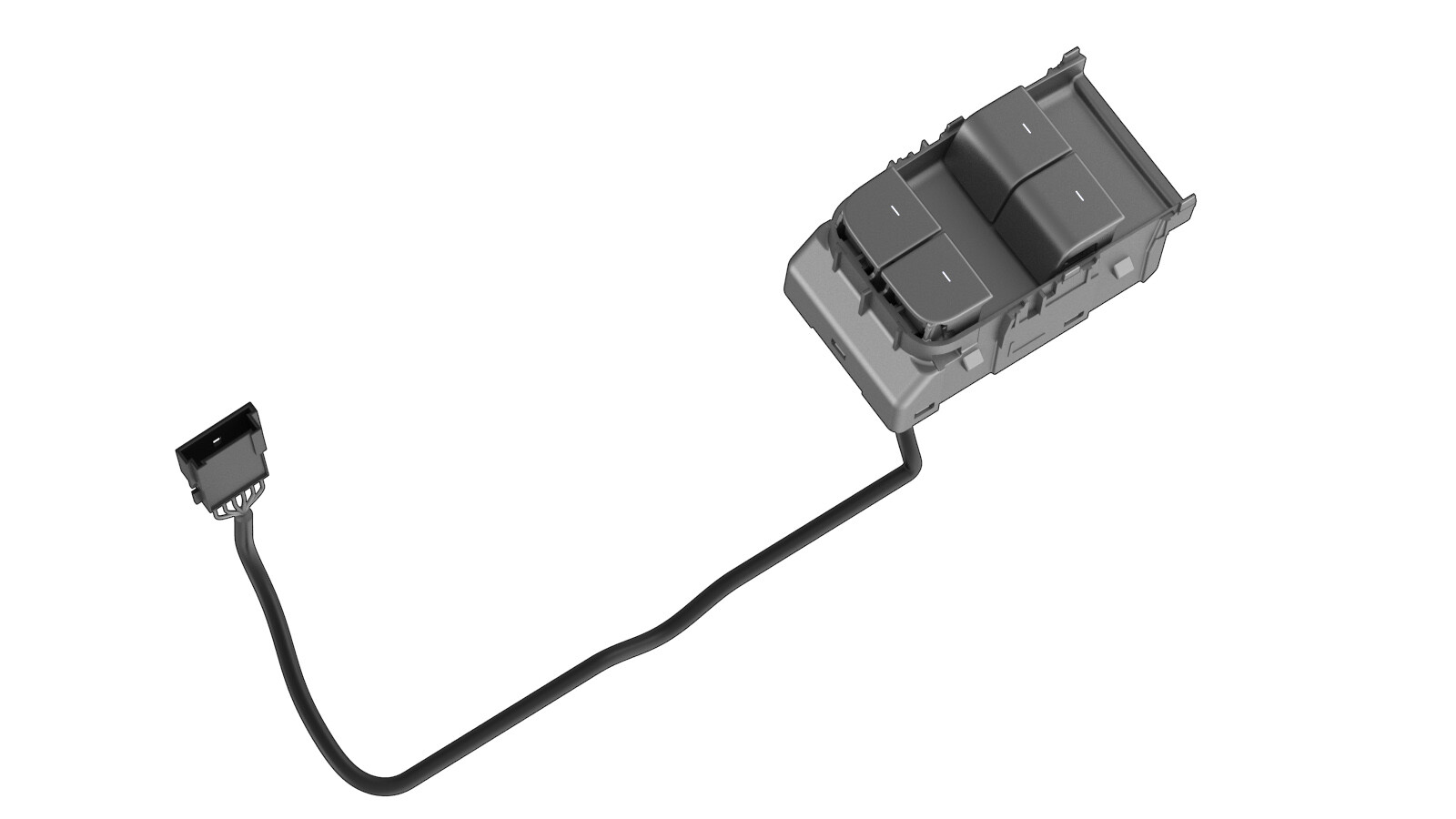

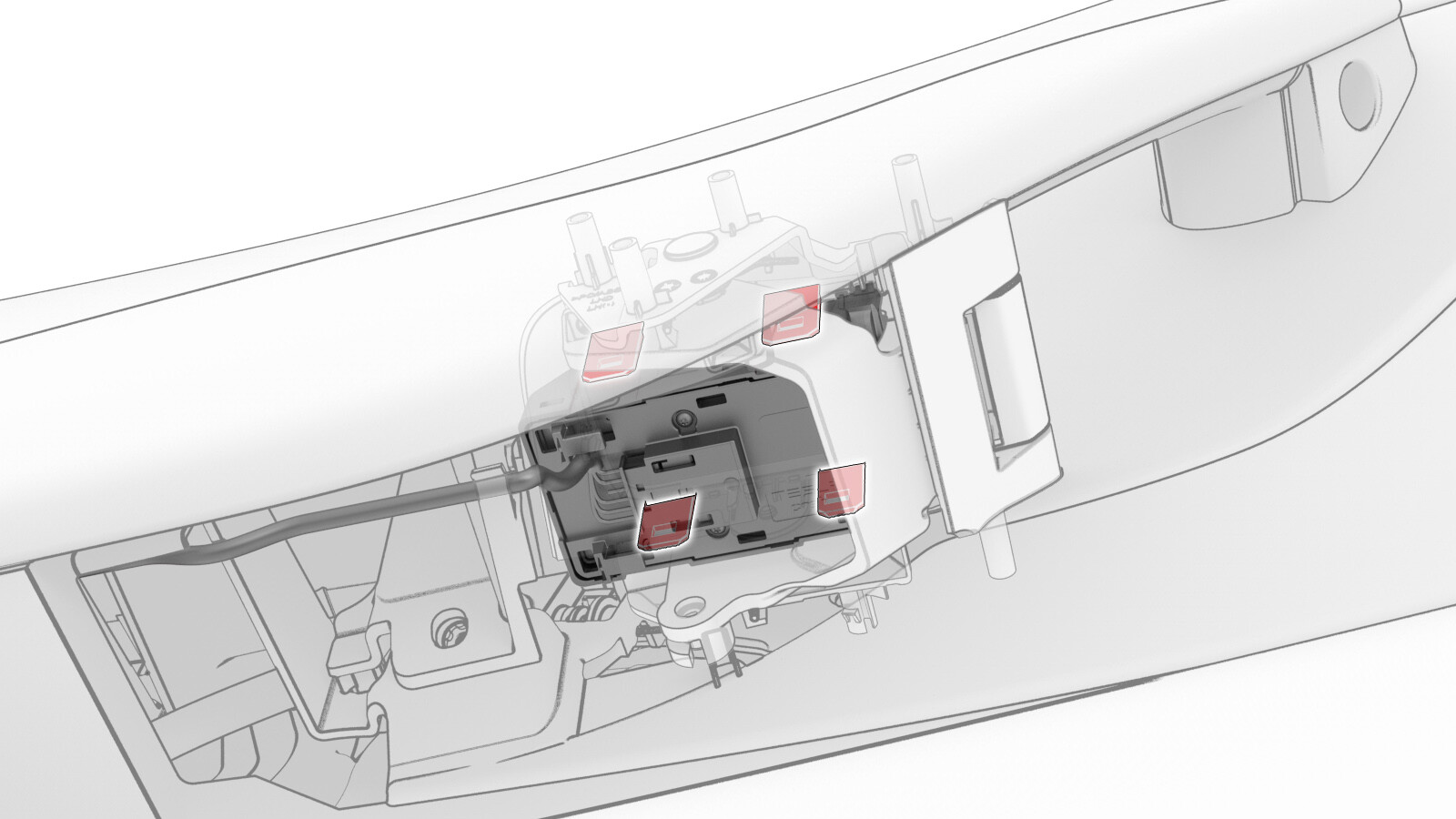

  5. 使用车窗开关拆卸工具 (1988906-00-A) 松开将驾驶位车窗开关固定到左前车门饰板的锁片，然后将开关从车辆上拆下。
    警告
    如果锁片在拆卸过程中损坏，请更换车门饰板。
    注

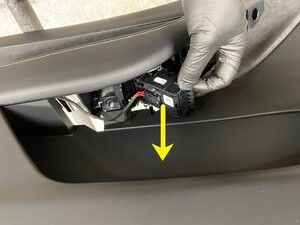

    向上提起手动释放把手，以便操作专用工具。将专用工具向上推动，从而松开 4 个锁片，然后用大拇指向下按压开关，将其从左前车门面板上松开。

安装

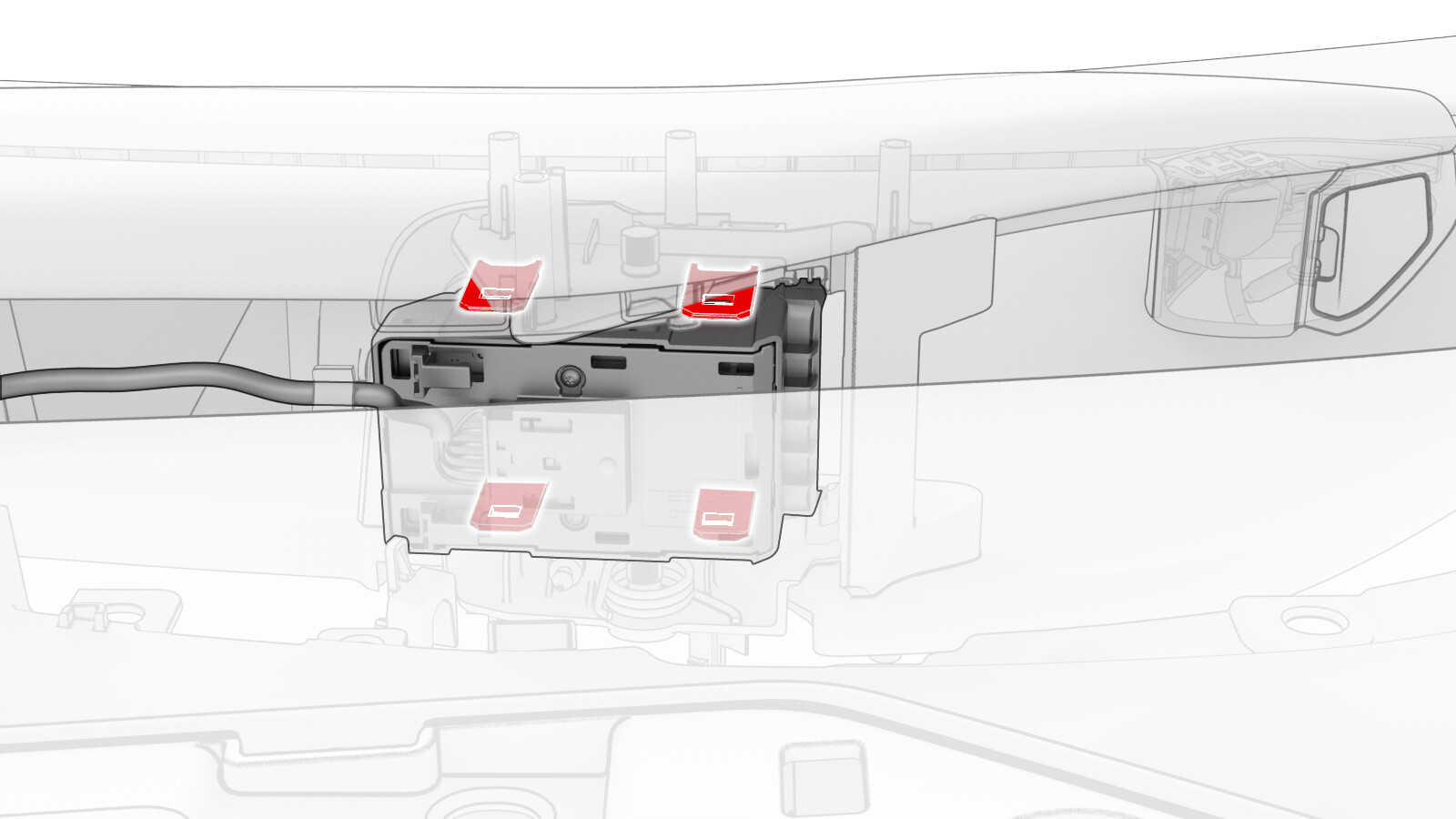

  1. 紧固将驾驶位车窗开关固定到车门饰板的锁片（4 个）。

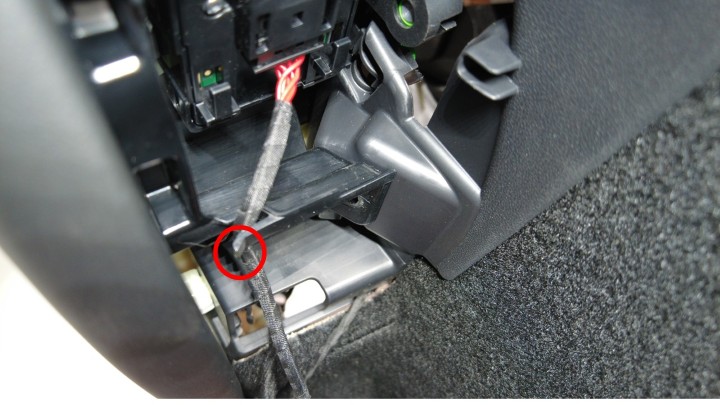

  2. 将左前车窗开关线束安装到线束夹（3 个）上，将连接器安装到锁片（4 个）上。
  3. 将螺栓帽前边缘挂在车门面板上，将地面照明灯线束移入车门面板，然后向上旋转螺栓帽并紧固卡子（7 个）。
  4. 将左前车门 NVH 垫安装到锁片（4 个）上。
  5. 升起 LH 前车窗并关闭 LH 前车门。
  6. 安装左前车门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
