软管 - 回流 - 高压电池 - 前(带加热泵款)(拆卸和更换)

校正代码 18302422 1.62注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  2. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  3. 拆下将中间轴固定到转向齿条总成的螺栓,然后将电动转向柱向上滑动,将其从转向机构总成上拆下。
  4. 从车上拆下 12V 电池。请参阅12V/低压电池(拆卸和更换)
  5. 拆下固定后部电池系紧带的螺栓(扭矩 5 Nm),然后拆下系紧带。
  6. 松开电池支架上的 12V 电池通风管。
  7. 在车辆前部放置液体提取器,拆下冷却液储液罐盖,然后从储液罐中排出尽可能多的冷却液。

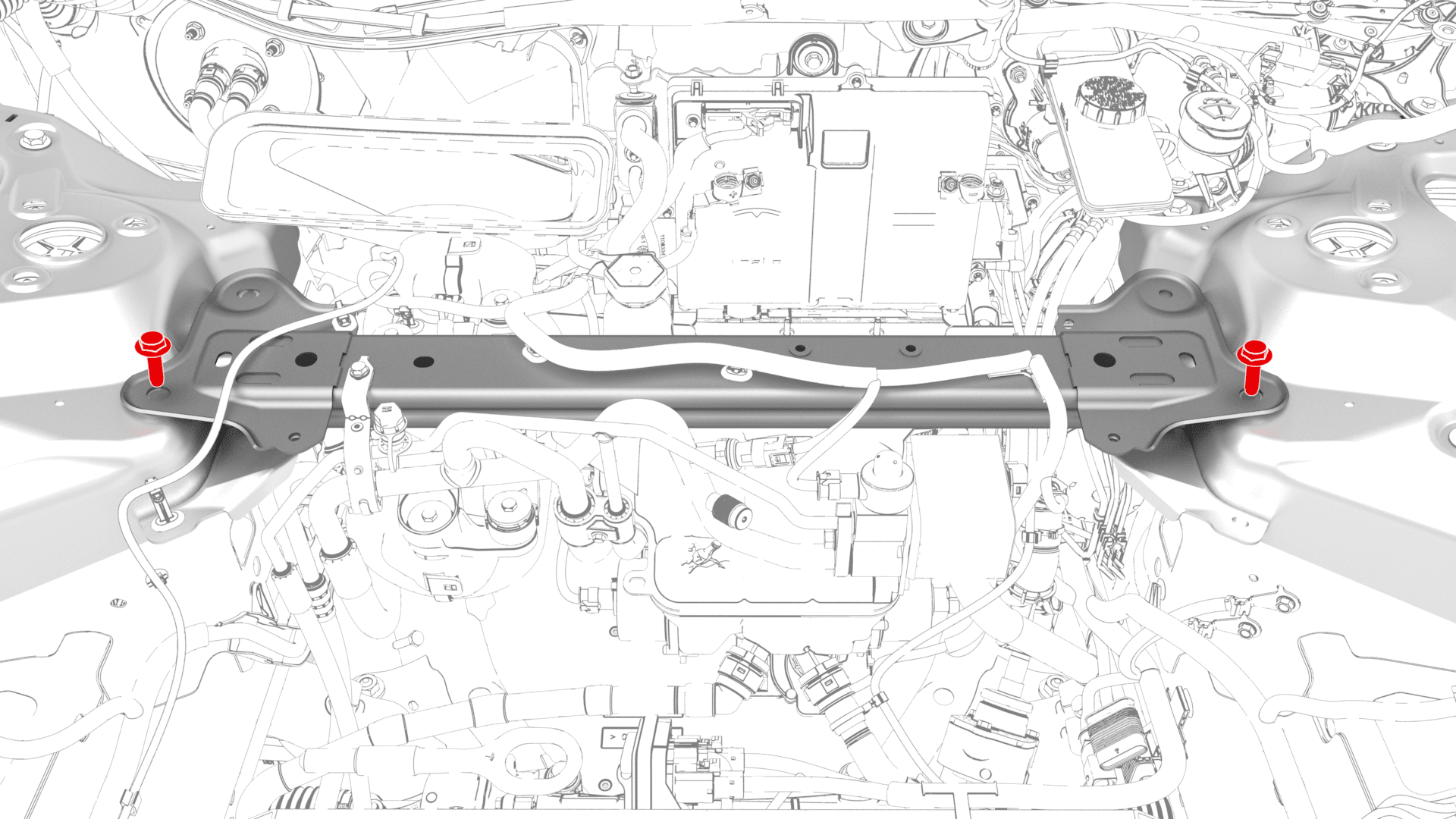

  8. 拆卸将减震塔支架固定到车身的左右螺栓。
    67 Nm (49.4 lbs-ft)
    67 Nm (49.4 lbs-ft)
  9. 拆卸将减震塔支架固定到车身的左右外侧螺栓。
    62 Nm (45.7 lbs-ft)
  10. 将减震塔支架向前移动以留出间隙。

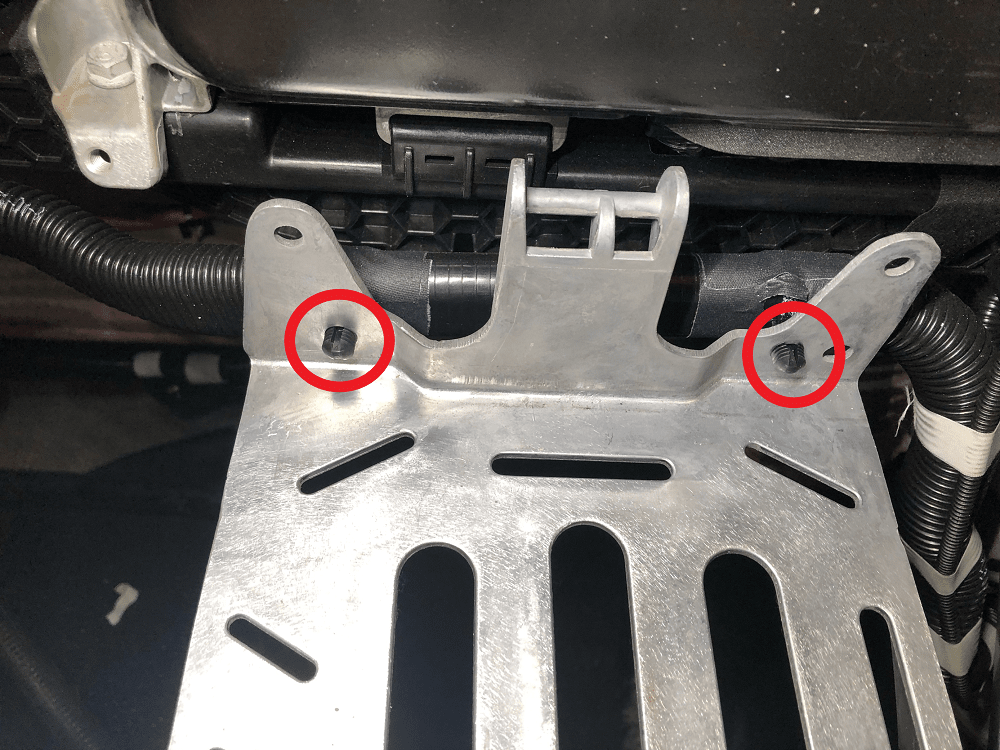

  11. 拆下将 12V 电池支架横梁固定到车身的螺栓 (x2)(扭矩 9Nm)。
  12. 从车辆上拆下前部流线型护板。请参阅 面板 - 流线型护板 - 前(拆卸和更换)
  13. 拆下固定 LH 前轮内衬后下方边缘的推拉式夹 (x5),以操作高压电池软管夹。
    Informational PurposesAn informational icon, calling your attention
    使用弹力带拉回 LH 前轮内衬,然后将其固定到副框架上。
  14. 将冷却液排放容器放置在高压电池 LH 前侧下方。

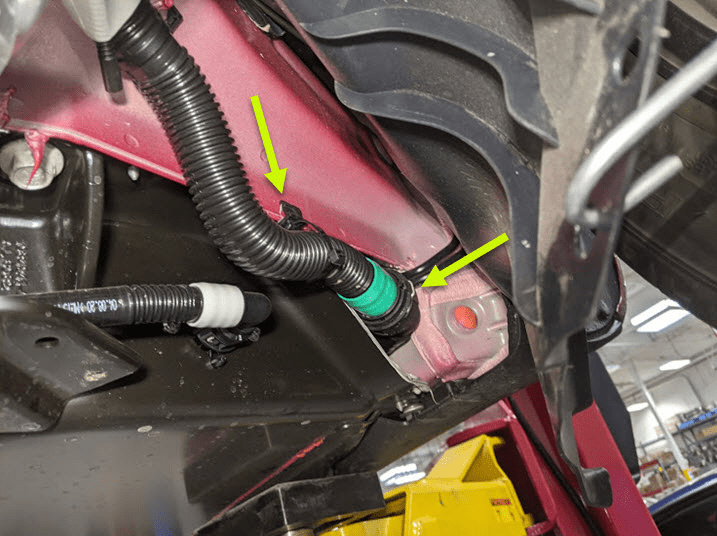

  15. 断开高压电池返回管与高压电池软管的连接:松开夹子 (2x) 并拆下塞子 (x2)。
  16. 松开将电池回流软管固定到车身的卡子(2 个)。

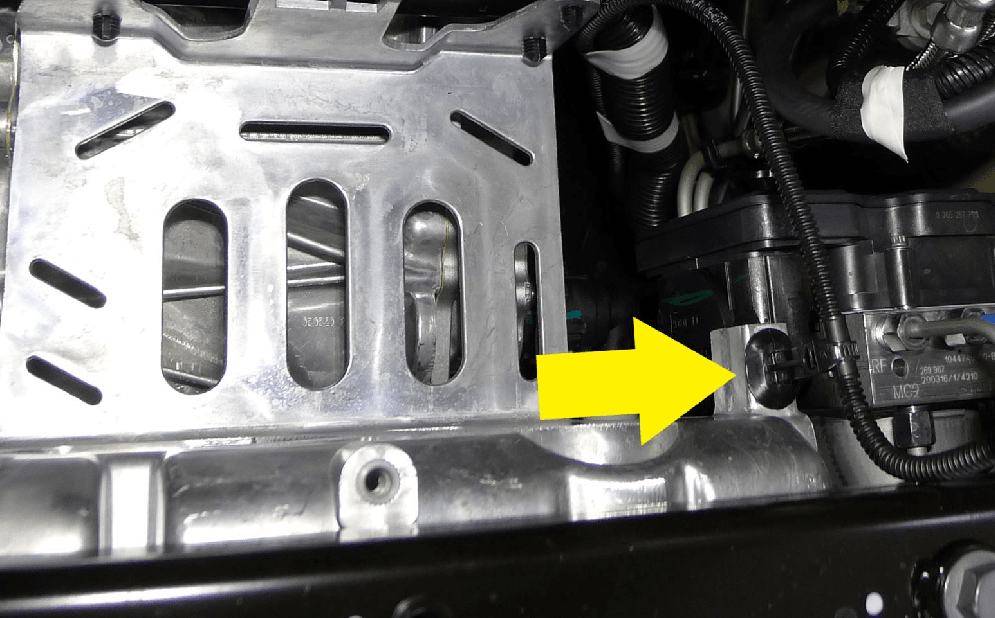

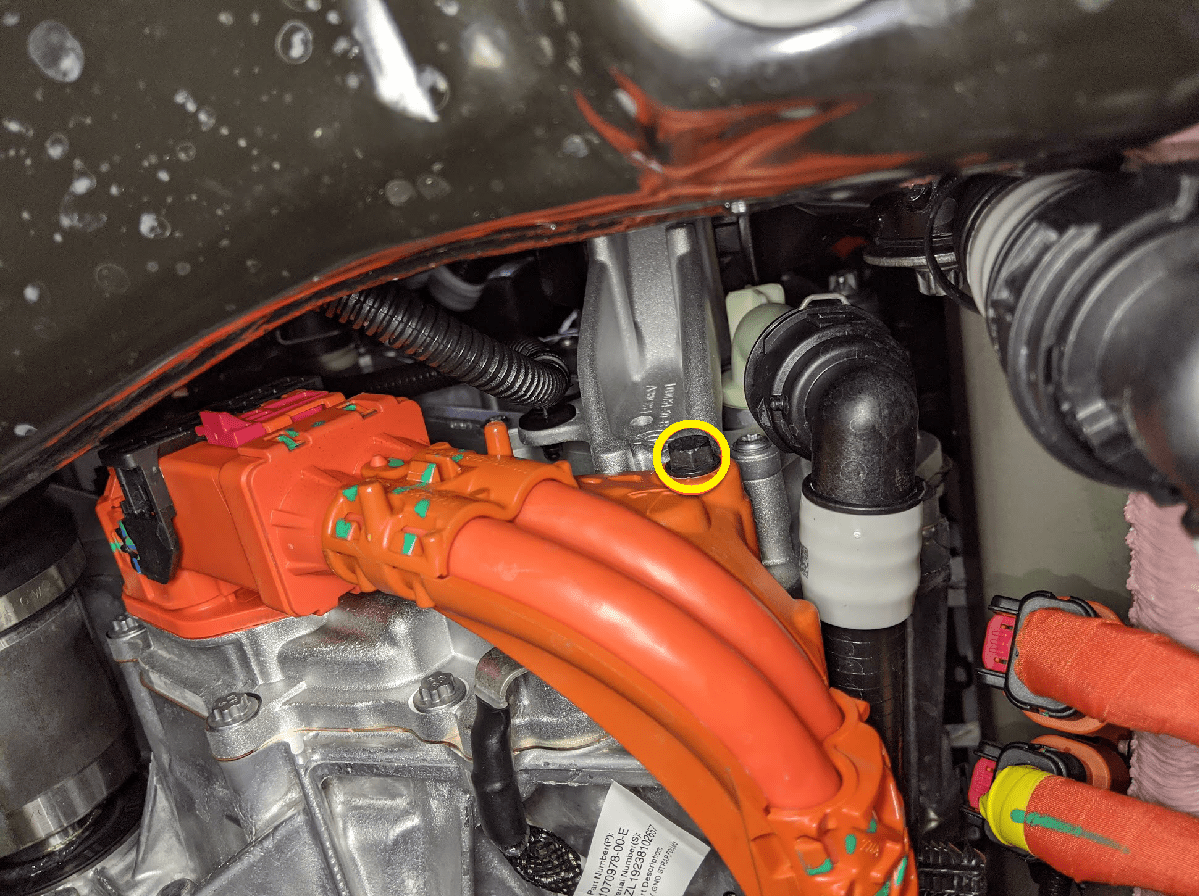

  17. 拆下将前驱动单元高压线束固定到前驱动单元的螺栓 (10 Nm)。

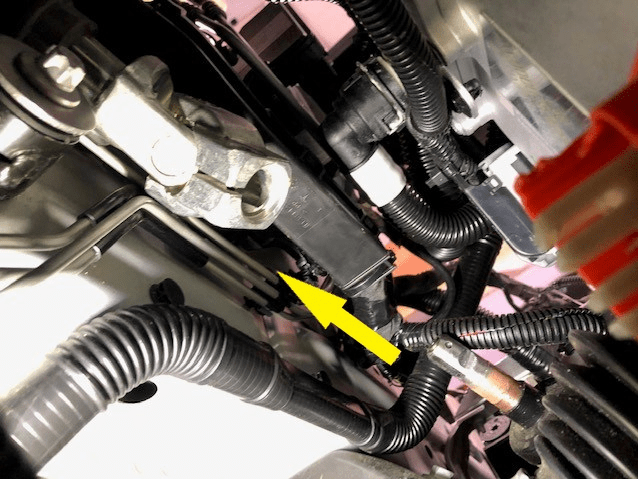

  18. 断开前驱动单元线束连接器。
  19. 将中间轴滑向车辆后部。
  20. 完全降下车辆。请参阅举升车辆 - 双柱举升机
  21. 在车辆前部下方放置一个液体收集器。

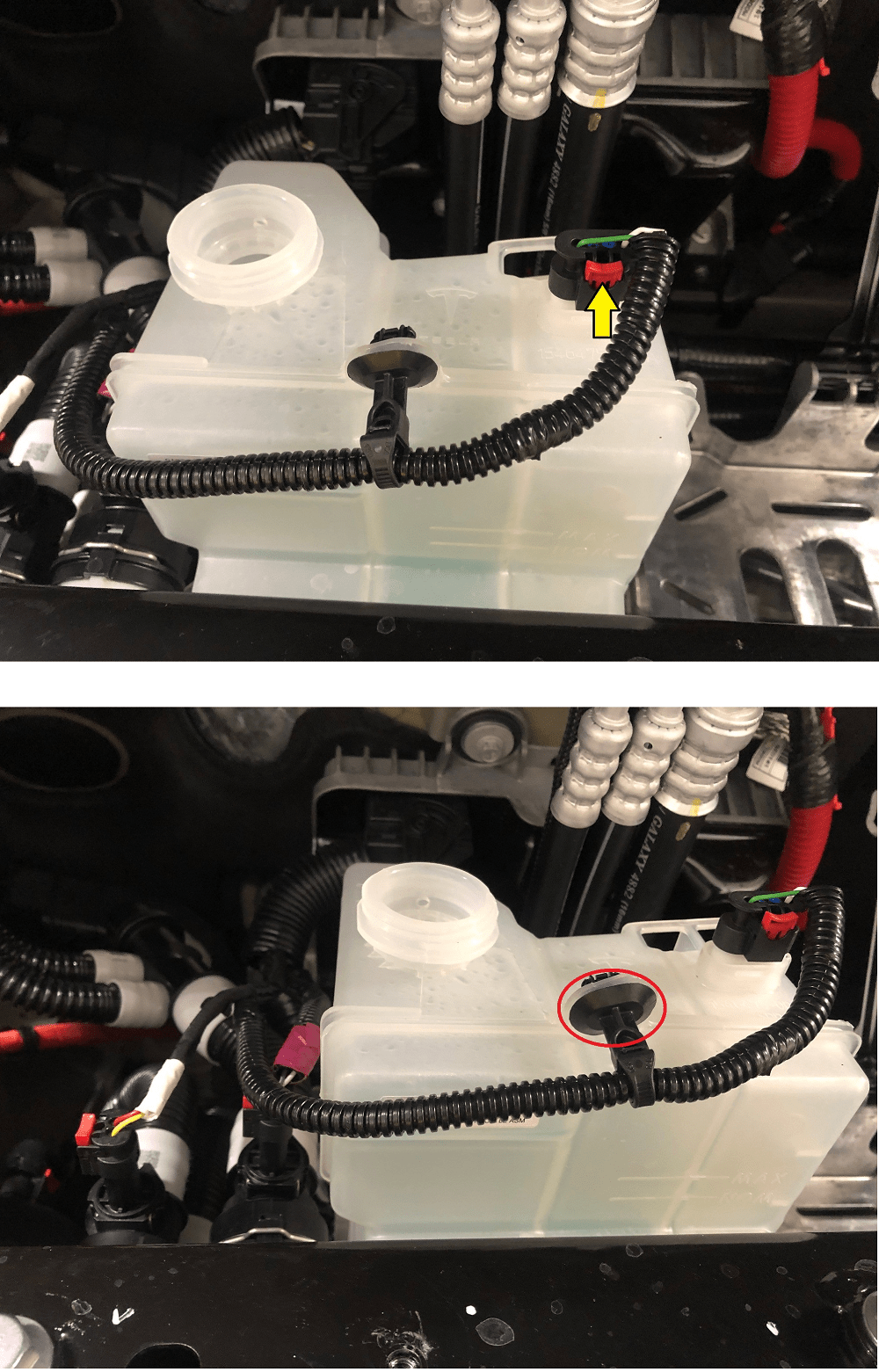

  22. 断开冷却液储液罐液位传感器连接器,然后拆下固定冷却液储液罐顶部线束的夹子。

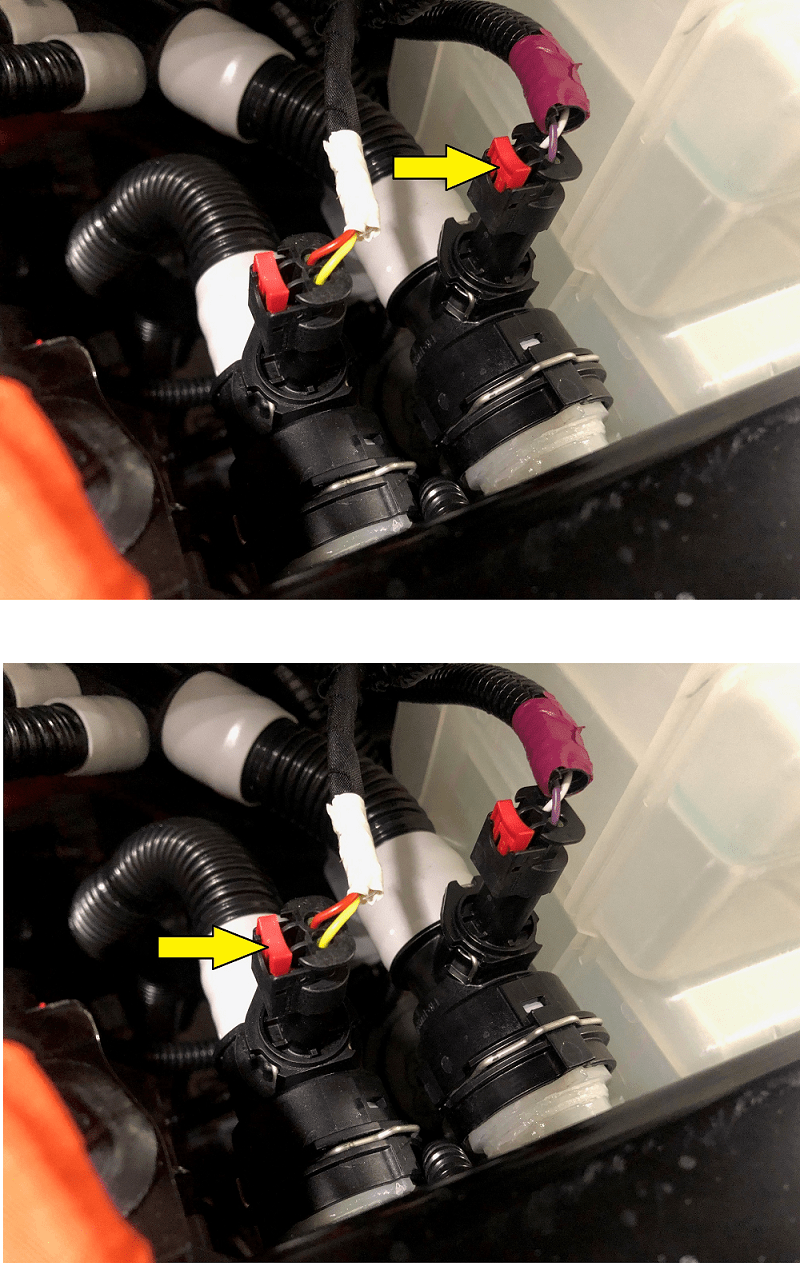

  23. 断开冷却器至电池软管传感器以及 PT 供给软管传感器。

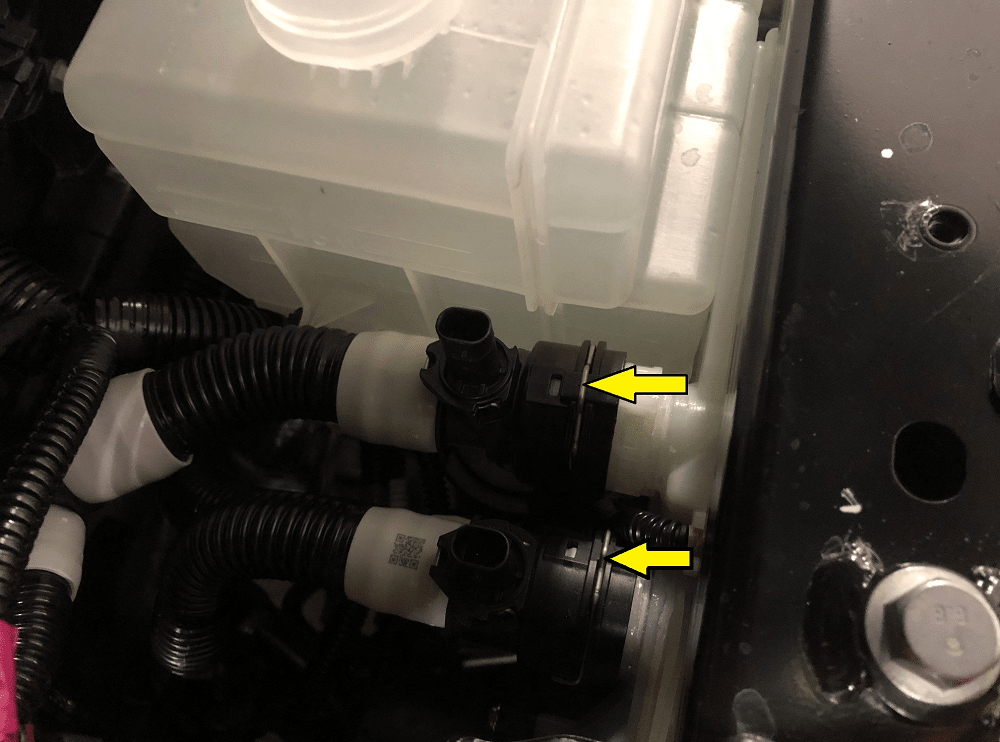

  24. 从超级歧管上断开制冷器至电池软管和动力总成供给软管。
  25. 拆下冷却液储液罐 RH 侧和底部左侧的温度系统次总成线束夹。

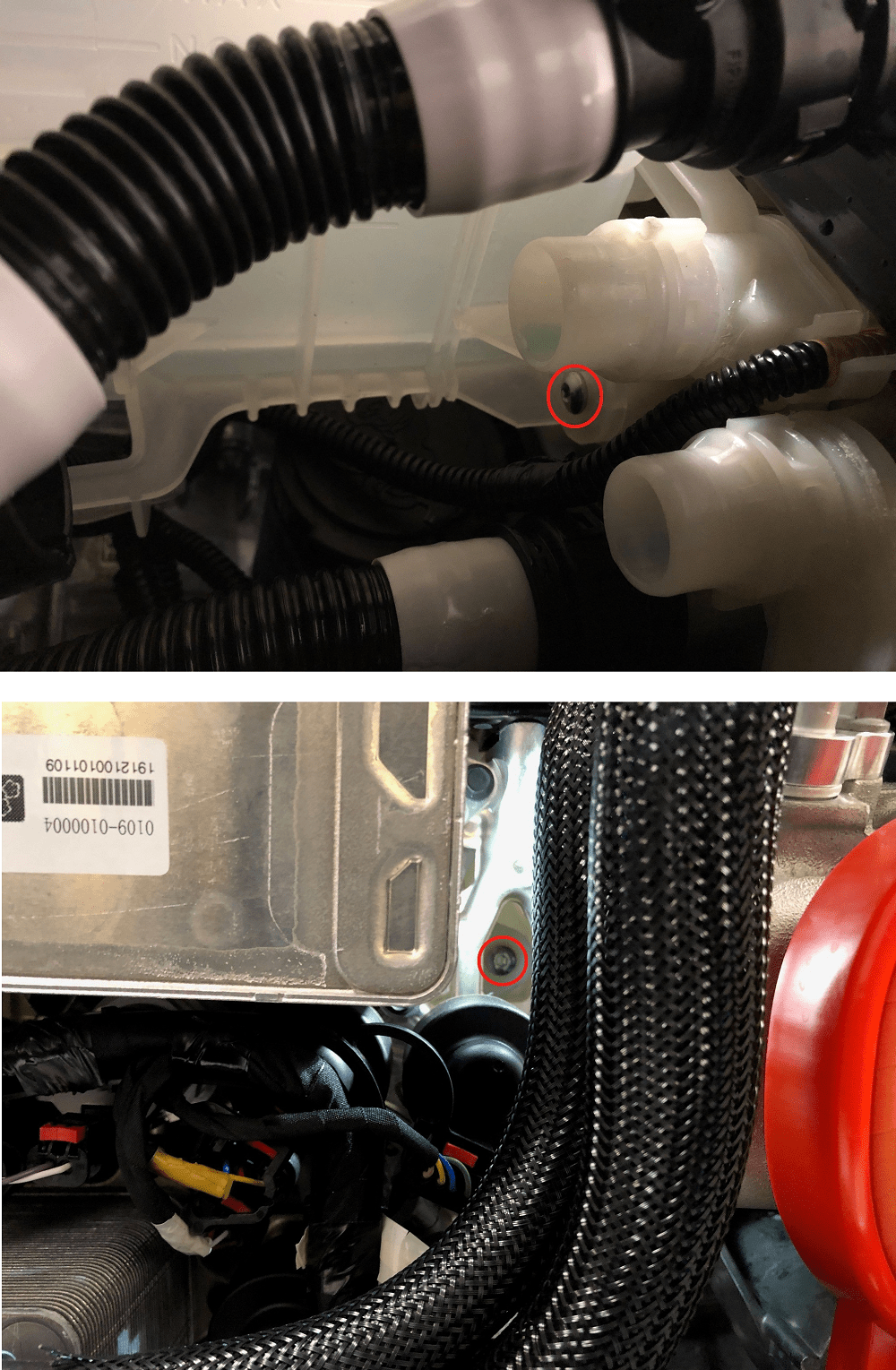

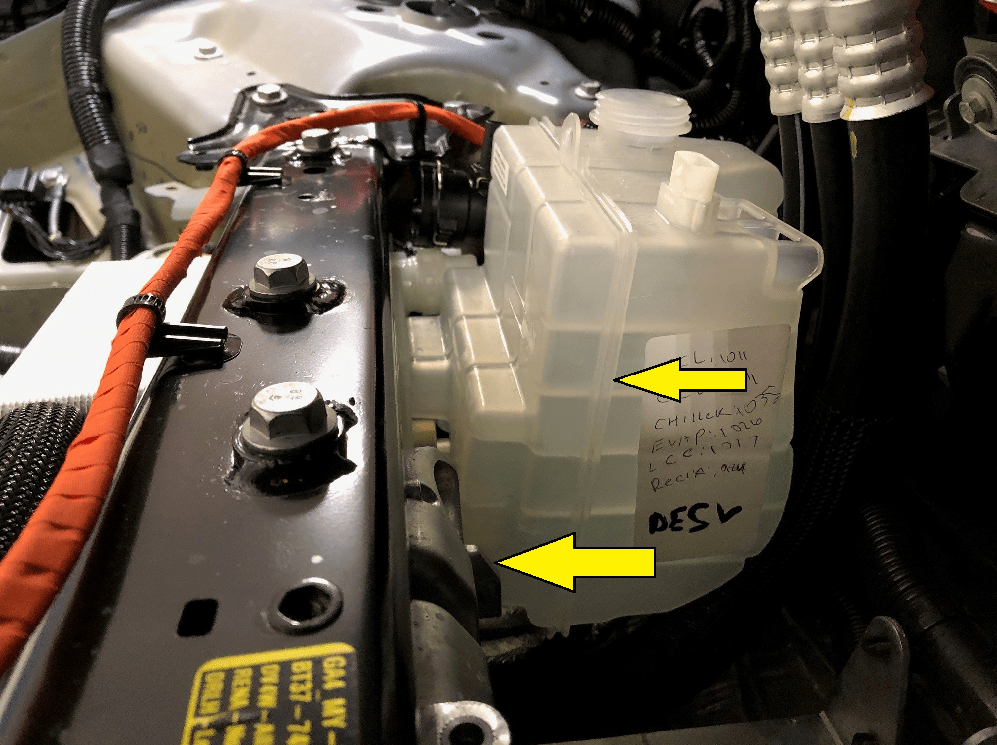

  26. 拆下冷却液储液罐后部和前部用于将冷却液储液罐固定到超级歧管的螺钉。
  27. 从超级歧管上拆下冷却液储液罐。

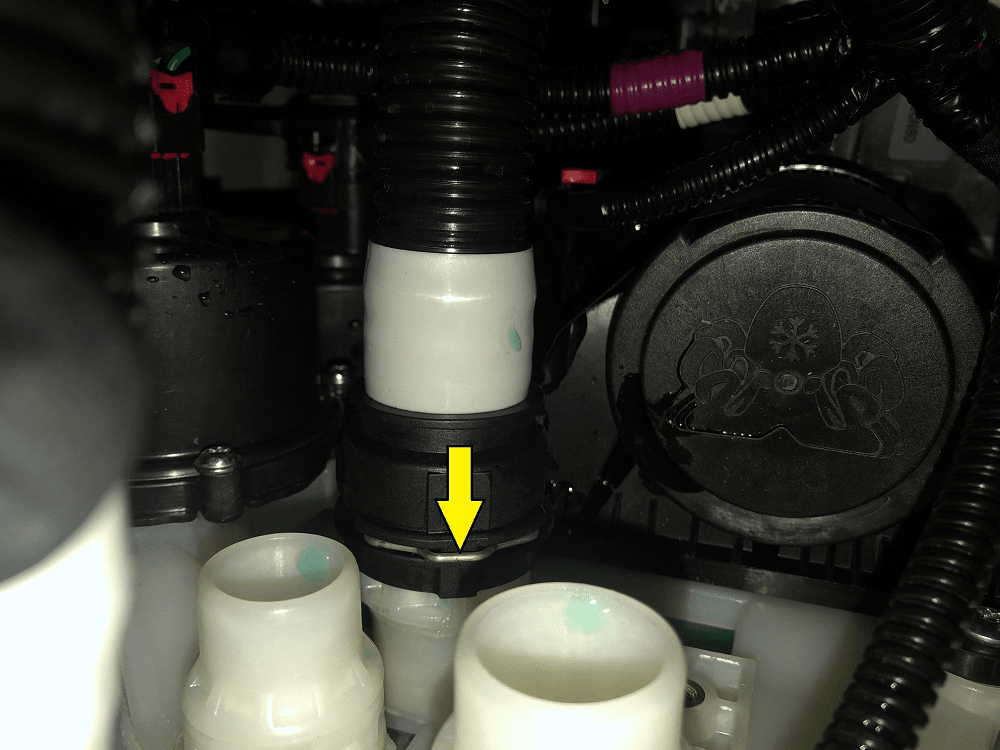

  28. 将高压电池回流软管从超级歧管上断开。
  29. 拆下将冷却液软管固定到空调压缩机支架的夹子 (x2)。
  30. 将高压电池回路软管从车辆上拆下。

安装

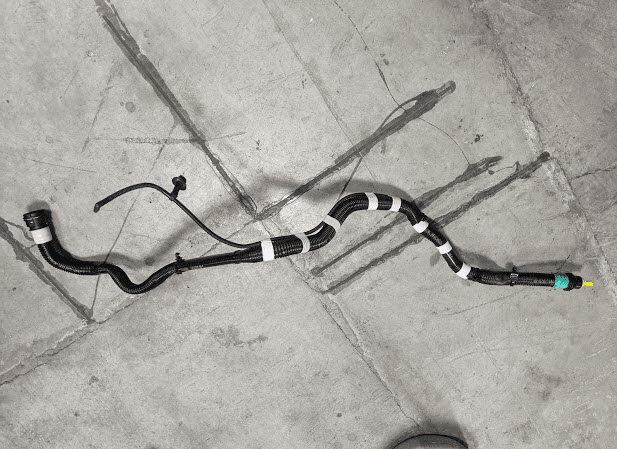

  1. 将新的高压电池回路软管安放到位,以便于安装。
    Informational PurposesAn informational icon, calling your attention
    安装车辆 RH 侧的高压电池回路软管,将其朝车辆 LH 侧方向向下送入车轮内衬区域。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装期间,请勿弯曲或用力拉动软管。根据需要慢慢转动软管。
  2. 安装将冷却液软管固定到空调压缩机支架的夹子。
  3. 将电池通风管安装到电池支架上。
  4. 安装后部电池系紧带。
  5. 将高压电池回流软管连接到超级歧管。
  6. 安装将 12V 电池支架横梁固定到车身的螺栓 (x2)(扭矩 9Nm)。
  7. 将冷却液储液罐安装到超级歧管上。
    Informational PurposesAn informational icon, calling your attention
    用硅润滑剂润滑冷却液储液罐 O 型环,然后确认 O 型环已正确就位于冷却液储液罐出口管上。
  8. 安装冷却液储液罐后部和前部用于将冷却液储液罐固定到超级歧管的螺钉(扭矩 5 Nm)。
  9. 安装冷却液储液罐 RH 侧和底部左侧的温度系统次总成线束夹。

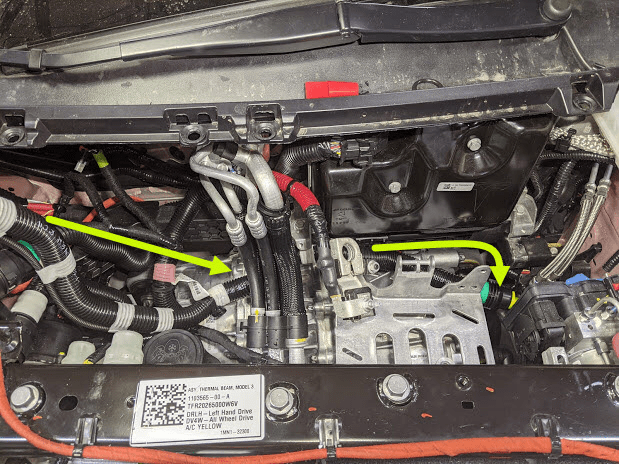

  10. 将制冷器至电池软管和动力总成供给软管连接到超级歧管。
  11. 连接冷却器至电池软管传感器以及 PT 供给软管传感器。
  12. 连接冷却液储液罐液位传感器连接器,然后安装固定冷却液储液罐顶部线束的夹子。
  13. 放置减震塔支架总成,以便安装。

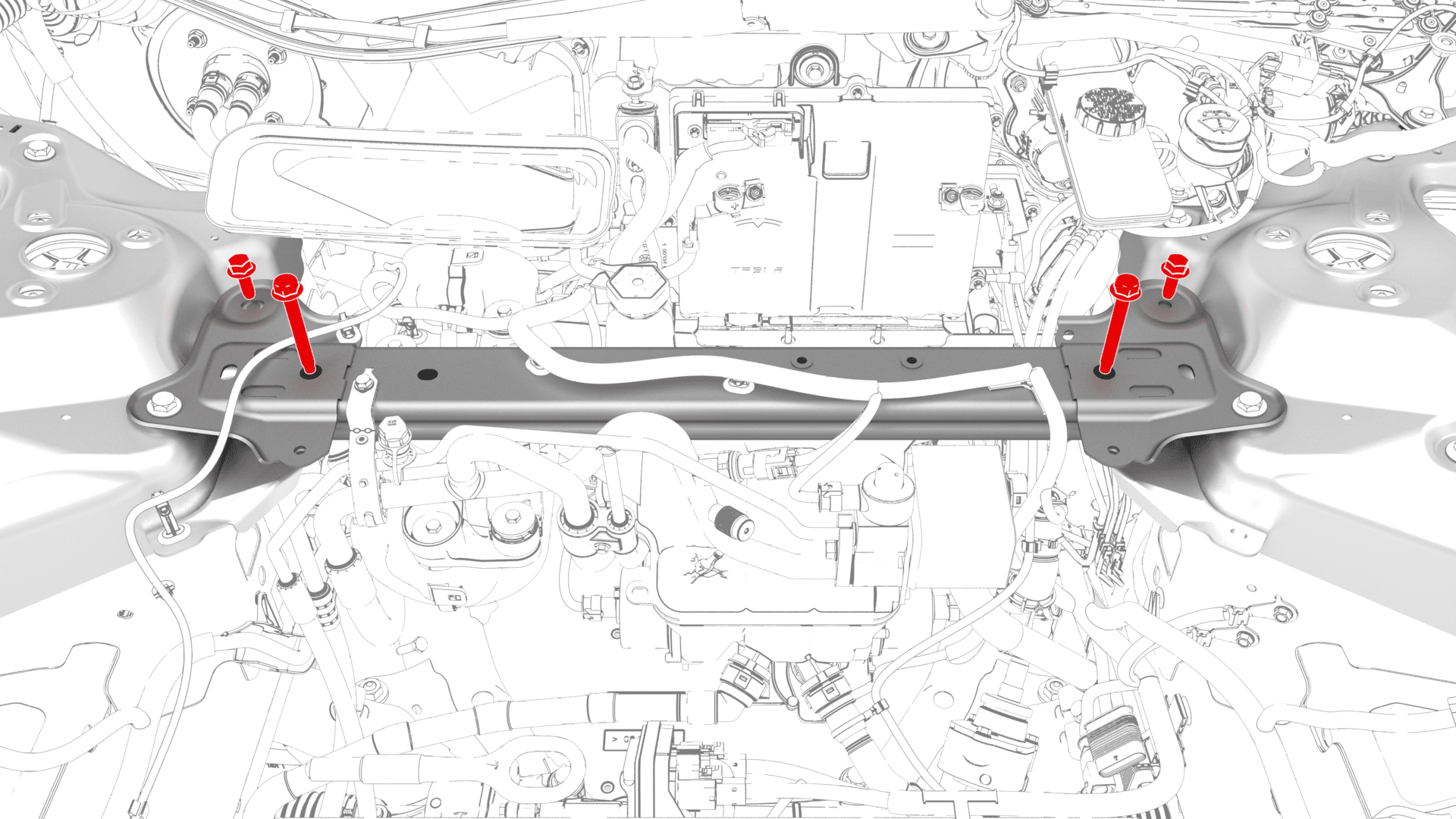

  14. 安装将减震塔支架固定到车身的左右螺栓。
    67 Nm (49.4 lbs-ft)
    67 Nm (49.4 lbs-ft)
  15. 安装将减震塔支架固定到车身的左右外侧螺栓。
    62 Nm (45.7 lbs-ft)
  16. 将 12V 电池安装到车内。请参阅12V/低压电池(拆卸和更换)
  17. 将电池系紧带放到电池上,然后安装将上部系紧带固定到空调压缩机支架的螺栓(扭矩 5 Nm)。
  18. 取走车辆下方的液体收集器。
  19. 完全升起车辆。请参阅举升车辆 - 双柱举升机
  20. 安装将高压电池回路软管固定到车身的夹子 (x2)。
  21. 将冷却液排放容器放置在高压电池 LH 前侧下方。
  22. 拆下塞子,然后连接高压电池回路软管。
    Informational PurposesAn informational icon, calling your attention
    执行推-拉-推测试,确保软管完全接合。
  23. 取走车辆下方的冷却液排放容器。
  24. 连接前驱动单元高压线束连接器,然后锁定释放锁片。
  25. 安装将前驱动单元高压线束固定到前驱动单元的螺栓(扭矩 10 Nm)。
  26. 将中间轴滑向车辆前部。
  27. 从弹力带上松开 LH 前轮内衬。
  28. 安装将 LH 前轮拱内衬固定到车身的推拉式夹。
  29. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    向前部流线型护板螺栓 (x9) 上涂抹 Loctite 222,然后安装这些螺栓(扭矩 5 Nm)。
  30. 降下车辆,直至轮胎接触到地面。请参阅举升车辆 - 双柱举升机
  31. 向下滑中间轴总成,将其安装到转向机构总成上,然后安装将中间轴固定到转向齿条总成的螺栓(扭矩 18 Nm)。
  32. 将冷却液储液罐充注至“Max”液位处。
  33. 连接 12V 电源,请参阅12V/低压电源(断开和连接)
  34. 排空冷却液系统中的空气:
    1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
    2. 选择“Actions/Autodiag”选项卡,然后搜索“Purge”。
    3. 选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start”,点击 “Run”,然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      请勿将车辆置于行驶状态,否则将导致该例程停止。
      Informational PurposesAn informational icon, calling your attention

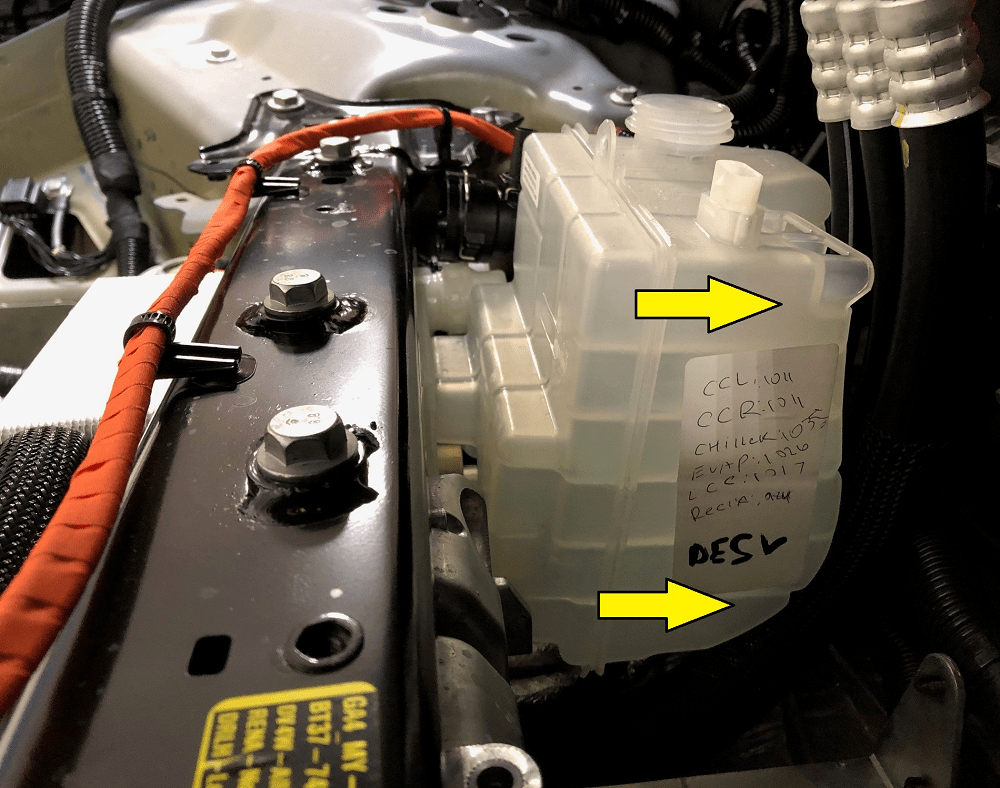

      在排空例程中,不断向冷却液储液罐中添加冷却液,使储液罐上的冷却液液位处于 NOM 与 MAX 线之间。
    4. 断开笔记本电脑与车辆的连接。
  35. 检查冷却液液位,根据需要充注至储液罐上的 MAX 线处,然后安装冷却液储液罐盖。
  36. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
