干燥剂（带加热泵款）（拆卸和更换）

校正代码 18202012 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-08-19: 删除了有关断开 12V/低压的操作说明。
  • 2025-11-19: 删除了 测试 HVAC 性能 和 测试温度系统性能 例行程序。
  • 2025-05-08: 添加了回收制冷剂后通过触摸屏检查制冷剂系统压力的额外步骤。
  • 2024 年 9 月 10 日：添加了“在对空调系统执行操作时，必须穿上适用的防护服，包括面部和眼部防护罩、耐热手套、橡胶靴和围裙或防水工作服”的警告。
  • 2024 年 8 月 28 日：添加了将制冷剂回收/重新加注校正代码 18200102 作为一项单独的工项添加至“服务工单”中的说明，并添加了用于拆卸蓄压器盖的专用工具。
  • 2024 年 3 月 19 日：添加了有关空调压缩机机油密度的说明。
  • 2023 年 4 月 4 日：更新了空调机油规格中要用于液体和容量的空调机油类型。
  • 2023 年 8 月 23 日：添加了有关穿戴个人防护装备 (PPE) 的提醒信息。
  • 2024 年 3 月 1 日：将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
  • 2024 年 4 月 2 日：添加了“在开启蓄压器前，请先检查空调系统压力”的提醒信息。
警告
HFO-R1234yf and R134a are considered hazardous and, if handled incorrectly, can cause serious injury. Suitable personal protective equipment, consisting of face and eye protection, safety glasses, face shield, heat-proof gloves, chemical resistant gloves, rubber boots and apron or waterproof overall must be worn when carrying out operations on the air conditioning system.
警告
Model 3 thermal management components operate under very tight specifications and can malfunction if Service procedures are not carefully followed. DO NOT rely on past experience with other thermal management systems; read through the Service Manual and do not deviate from the instructions.
注
This procedure requires the A/C Refrigerant (Recovery and Recharge) procedure to be performed. If not already automatically added to the Service Visit, add correction code 18200102 as a separate correction within the same activity to the Service Visit.
设备：
  • 1081547-00-B 小号滑动锤
  • 1985068-00-A 内螺纹接内螺纹适配器

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  2. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  3. 解锁车辆网关。请参阅 网关（解锁）。
  4. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only)，点击Run，然后等待例行程序完成。
  5. 回收空调制冷剂。请参阅 回收（带加热泵款 Model 3）。
    警告
    Make sure there is no overpressure in the A/C system before performing the following steps. Failure to do so may result in damage to components and/or personal injury.

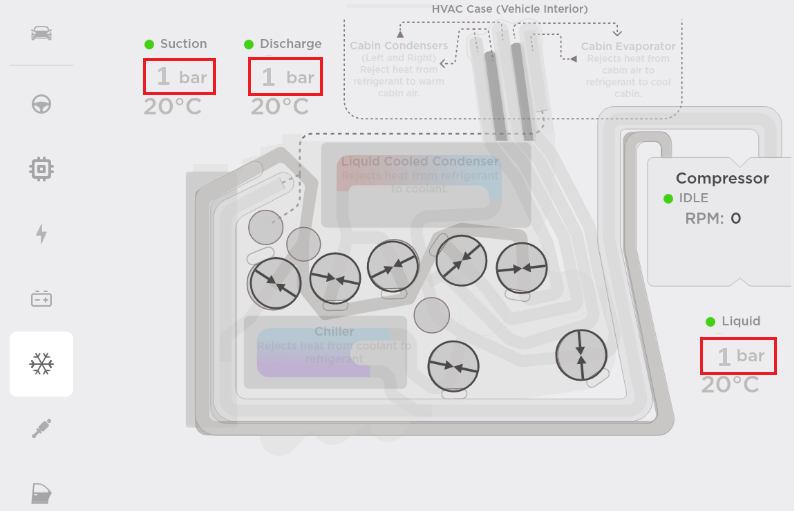

  6. On the touchscreen, make sure that the refrigerant system pressure is at atmospheric level (approx. 1 bar).
    注
    On the touchscreen, touch Service Mode > Thermal > Refrigerant System.
  7. 通过中央显示器关闭车辆电源 (Controls > Safety > Power Off > Power Off)。
  8. 将空调软管从车辆上拆下。

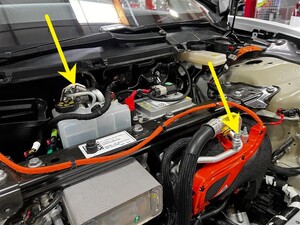

  9. Carefully depress the Schrader valves (x2) to level out any pressure difference between the A/C system pressure and the actual ambient atmospheric pressure.
    警告
    Make sure to depress both Schrader valves. Failure to do so may result in injury.

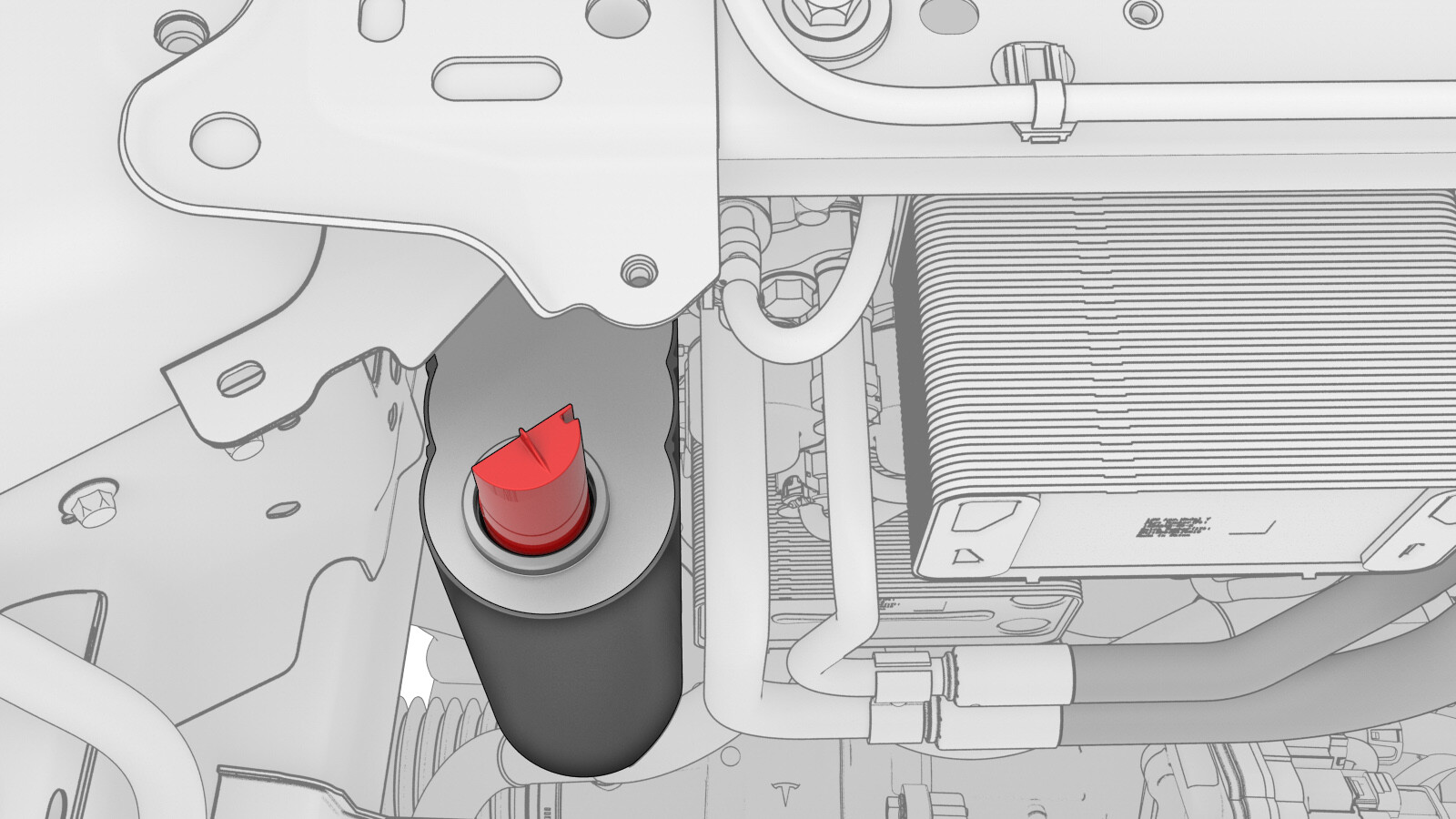

  10. 将防尘盖从蓄压器上拆下并弃置（如有）。
    注
    推荐使用以下工具
    • 梅花 T30 套筒

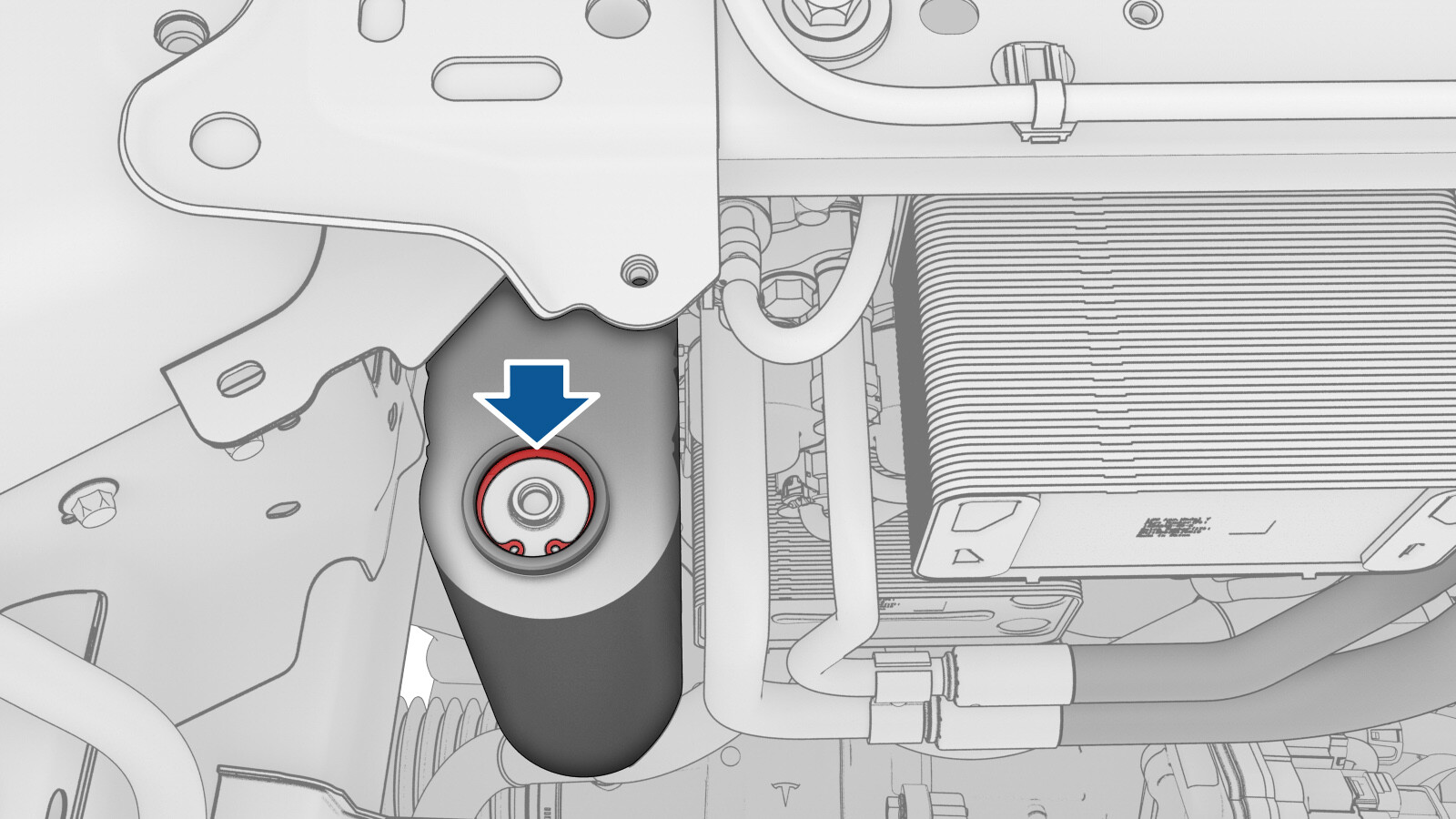

  11. 使用卡环钳拆下蓄压器盖卡环，并将其弃置。
    警告
    Wear the Face Shield throughout the entire process to protect against foreign objects flying out under pressure.

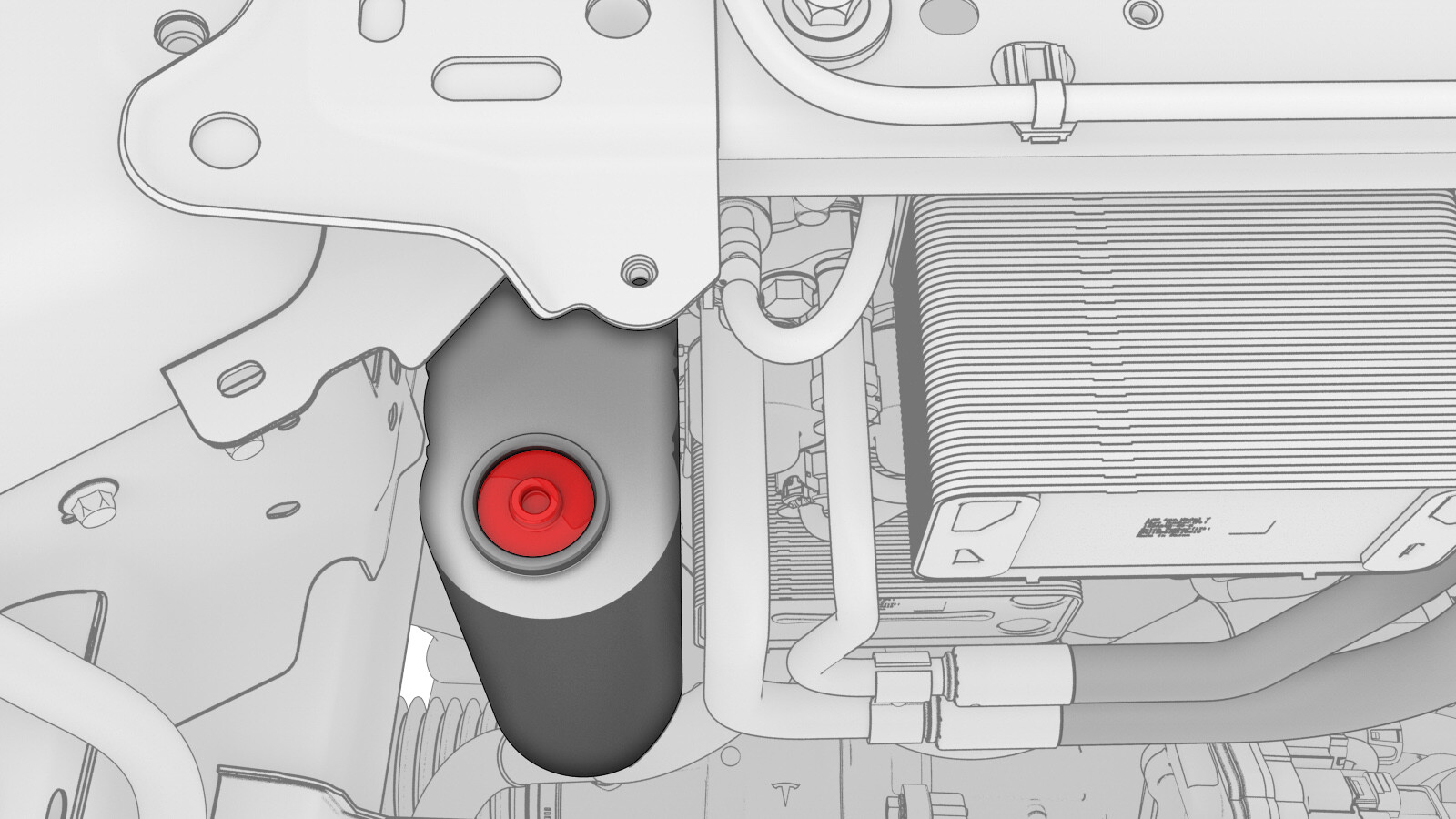

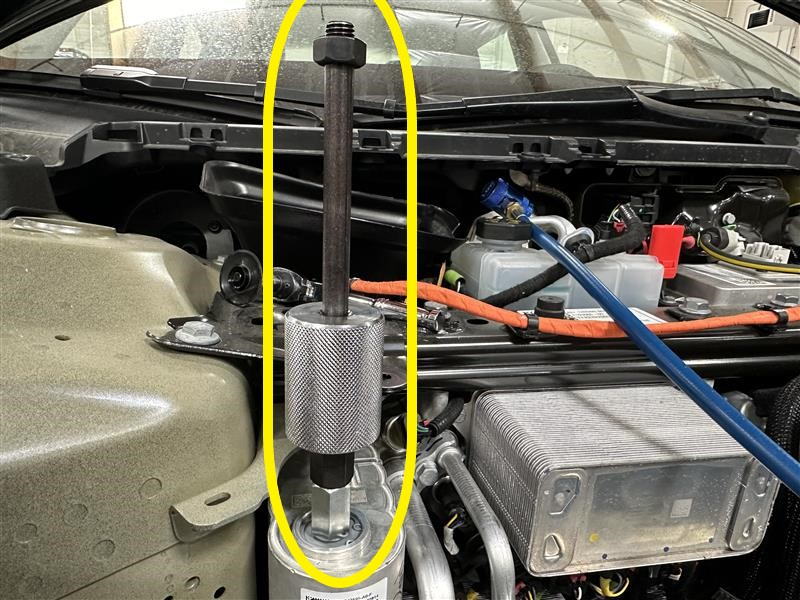

  12. 将内螺纹接内螺纹适配器拧至滑动锤上，将适配器拧至蓄压器盖上，然后用滑动锤拆卸蓄压器盖。
    注
    拆下并弃用蓄压器盖。
  13. 使用尖嘴钳将干燥剂包从蓄压器中取出。
  14. 称量干燥剂包的重量。此重量被视作“湿重”。
  15. 确定干燥剂包的“干重”：检查干燥剂包上是否存在标有零件号 (P)、序列号 (S) 和干重 (W) 的标签。如果无此标签，或看不到干重，则假设干重为 90.4 克。
  16. 用湿重减去干重。这是除了回收制冷剂期间清除的机油之外，必须向系统中额外添加的机油量。请记录此重量以便稍后作业。

安装

  1. 将干燥剂包放入蓄压器。
    注
    确保干燥剂包上的标签朝上。
  2. 使用适当的空调机油润滑新的蓄压器盖 O 型环。请参阅 液体和容量了解空调机油规格。然后将蓄压器盖安装到蓄压器上。
  3. 使用卡环钳安装新的蓄压器盖卡环。
    警告
    Wear the Face Shield throughout the entire process to protect against foreign objects flying out under pressure.
    注
    确保卡环完全就位于蓄压器孔内部的凹槽上。
  4. 手动将新的防尘盖拧紧到蓄压器上。
    注
    拧动防尘盖，直至到达蓄压器底部。
    注
    推荐使用以下工具
    • 梅花 T30 套筒
  5. 将空调软管安装到车辆上。
  6. 启动并完成真空泄漏测试，然后返回本程序。请参阅 真空泄漏测试和机油加注（带加热泵款 Model 3）。
  7. 将下部空调软管从超级歧管至暖通空调管路总成上拆下。
  8. 补充因以下原因损失的机油量：
    警告
    切勿忘记补充因取出旧干燥剂包而损失的机油量。否则可能导致温度系统发生严重损坏。
    注
    For calculations, both ND-11 and RB100EV compressor oils have a density of 0.98 grams/ml at 15°C.
    • Given a value in grams, divide by 0.98 to find the value in ml (milliliters or cc).
    • Given a value in ml (milliliters or cc), multiply by 0.98 to find the value in grams.
  9. 将下部空调软管安装到超级歧管至暖通空调管路总成上。
  10. 重新加注空调制冷剂。请参阅 重新加注（带加热泵款 Model 3）。
    注
    请勿断开笔记本电脑与车辆的连接。
  11. 解锁车辆网关。请参阅 网关（解锁）。
  12. 在触摸屏上，选择Thermal > Sensors and Valves > Run Heat Pump Commissioning，点击Run，然后等待例行程序完成。
  13. 禁用“维护模式”。请参阅 维护模式。
  14. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
