电子控制单元 (ECU) - 前照灯 - LH(拆卸和更换)

校正代码 17400812 0.65 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  3. 拆下 LH 和 RH 前车轮。请参阅轮毂总成(拆卸和安装)
  4. 拆下前饰板。请参阅饰板 - 前(拆卸和安装)
  5. 拆下 LH 大灯总成。请参阅前照灯 - LH(拆卸和更换)

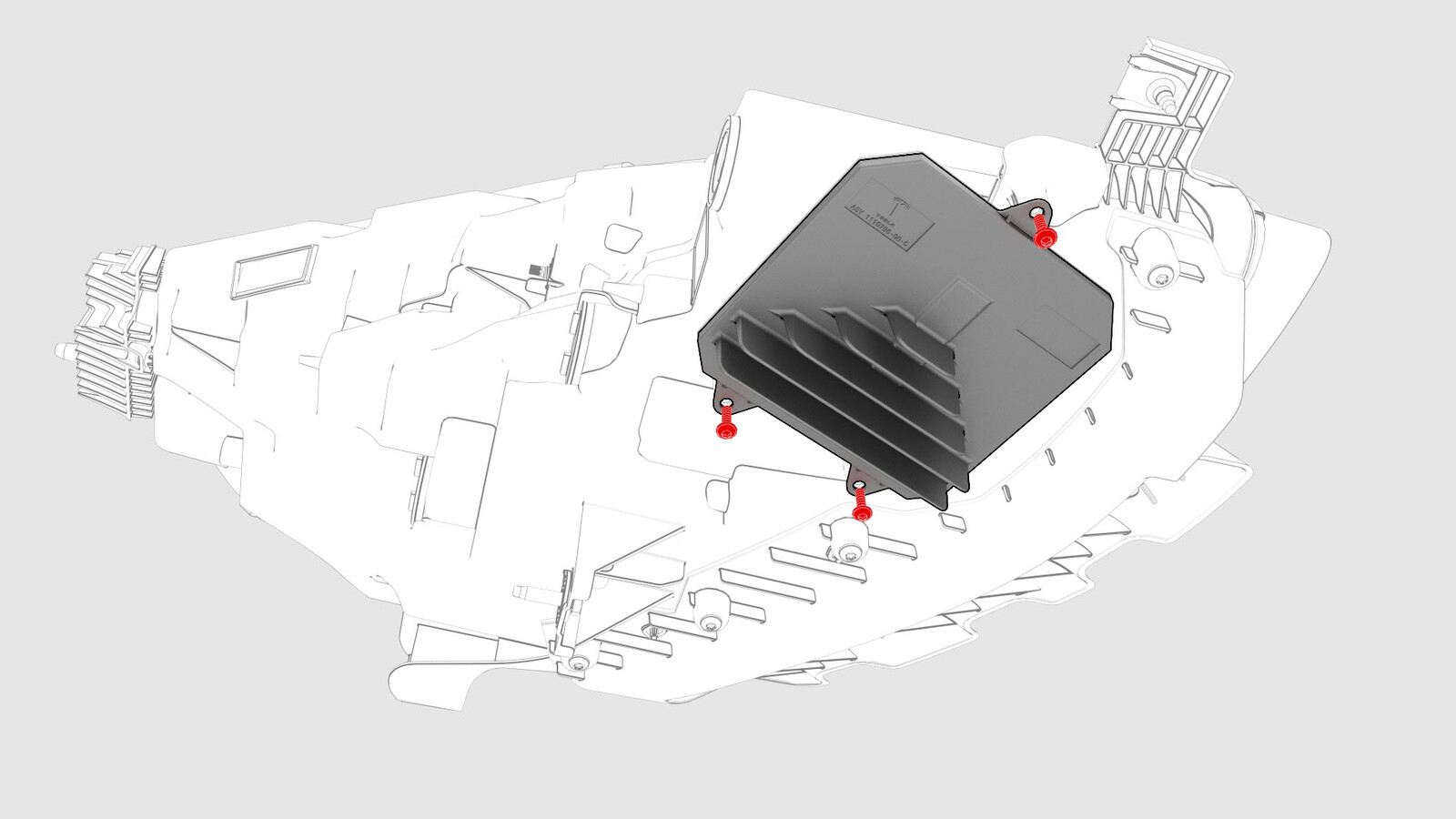

  6. 拆下将大灯电子控制单元固定到 LH 大灯总成的螺钉 (x3)
  7. 松开将大灯电子控制单元连接到 LH 大灯总成的电气连接器,然后从 LH 大灯总成上拆下大灯电子控制单元。
    Informational PurposesAn informational icon, calling your attention

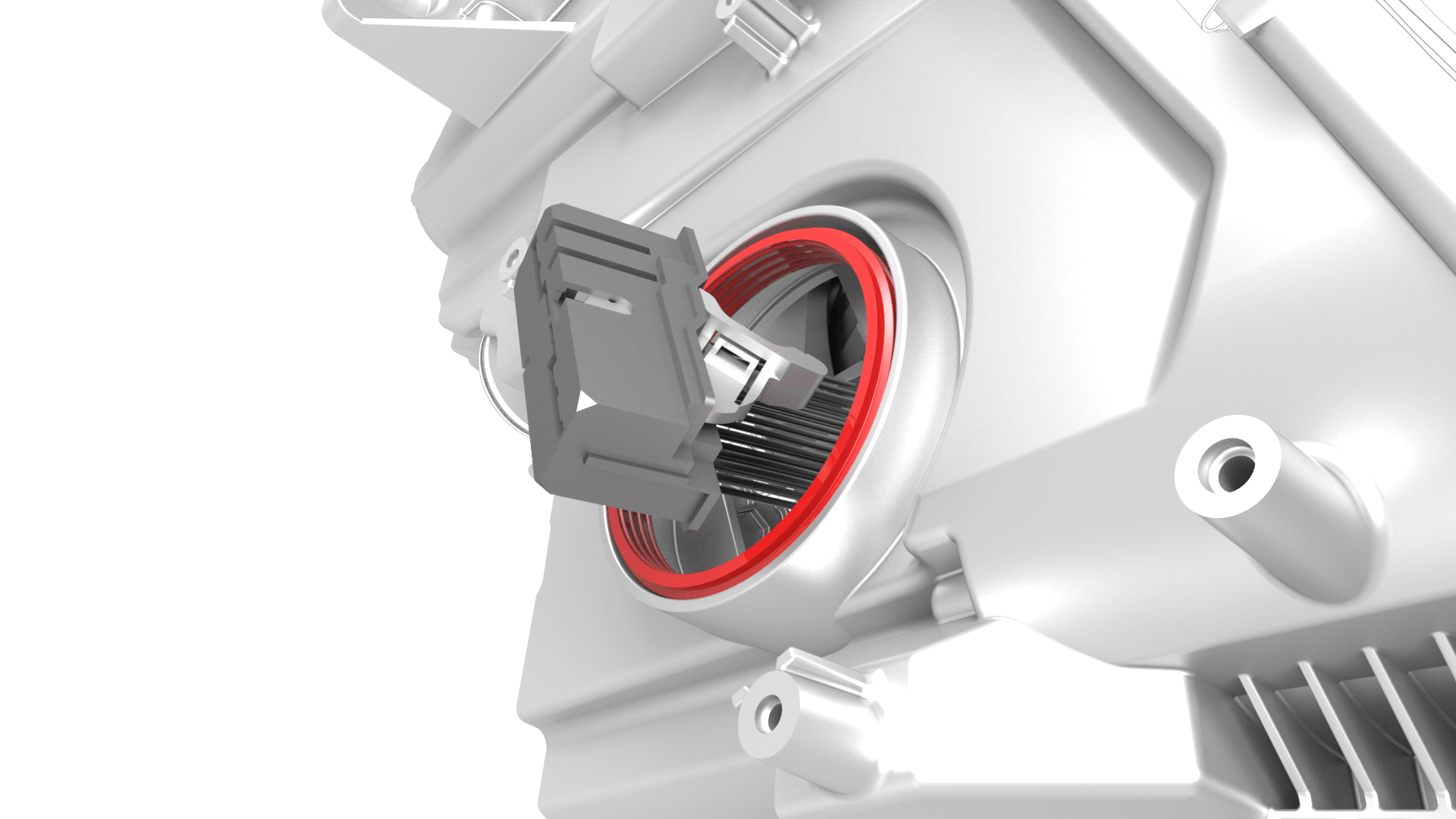

    按需从大灯总成上拆下密封件。
    Informational PurposesAn informational icon, calling your attention

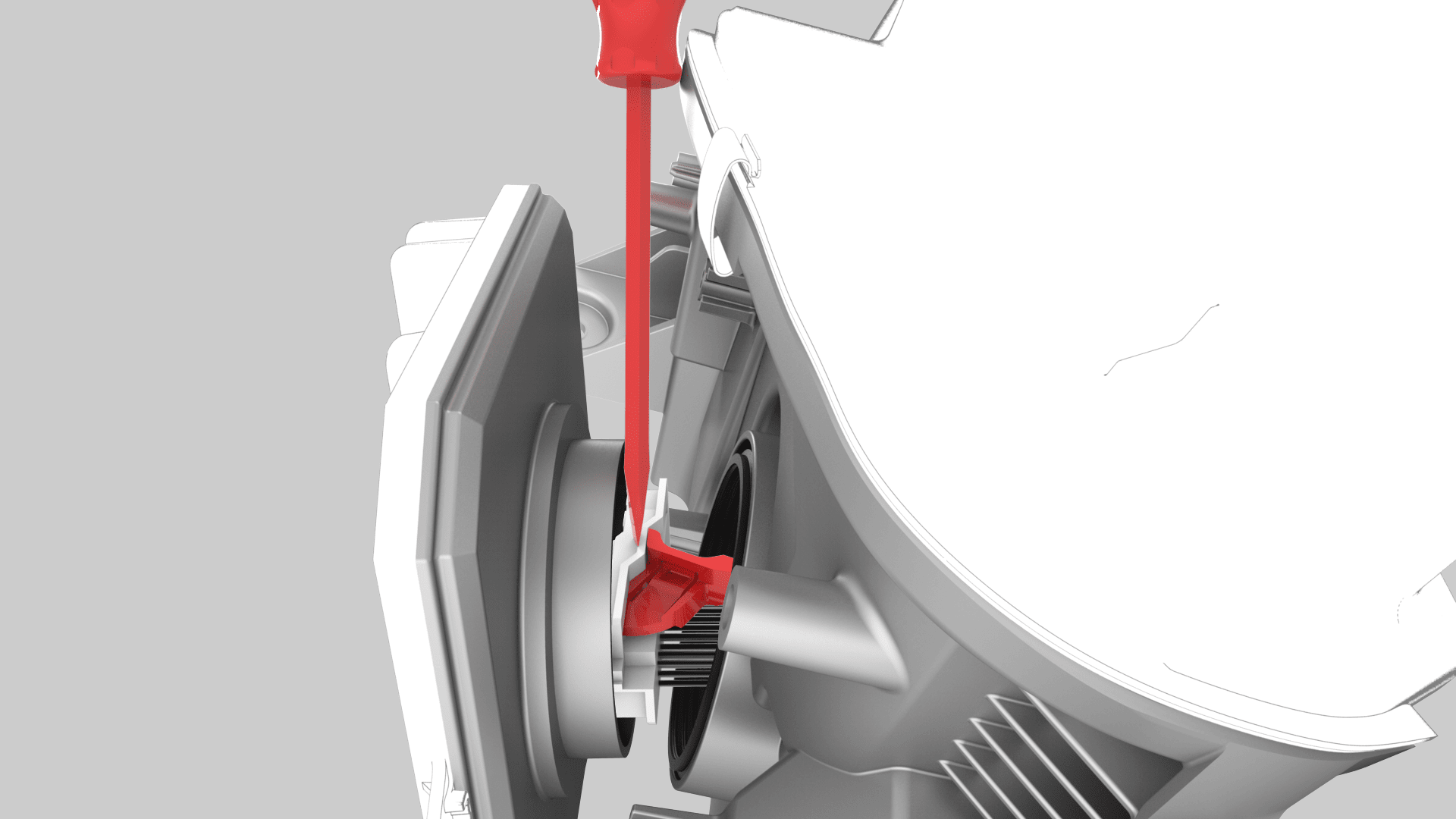

    松开锁片,然后使用一字螺丝刀撬开电气连接器。

安装

  1. 连接 LH 大灯电子控制单元连接器,然后将电子控制单元放置在大灯上。
    Informational PurposesAn informational icon, calling your attention
    按需将密封件放置在大灯电子控制单元上。
    Informational PurposesAn informational icon, calling your attention
    将电气连接器与大灯电子控制单元对齐,然后关闭锁片,同时将连接器推入大灯电子控制单元。
    Informational PurposesAn informational icon, calling your attention
    确保电气连接器和锁片完全入位。
    Informational PurposesAn informational icon, calling your attention
    下压大灯电子控制单元,然后转动,使其与紧固件孔和防转导块对齐。
  2. 安装将大灯电子控制单元固定到 LH 大灯总成的螺钉 (x3)
    2 Nm (1.5 lbs-ft)
  3. 安装 LH 大灯总成。请参阅前照灯 - LH(拆卸和更换)
  4. 安装前饰板。请参阅饰板 - 前(拆卸和安装)
  5. 安装 LH 和 RH 前车轮。请参阅轮毂总成(拆卸和安装)
  6. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
  7. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  8. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  10. 调节大灯:
