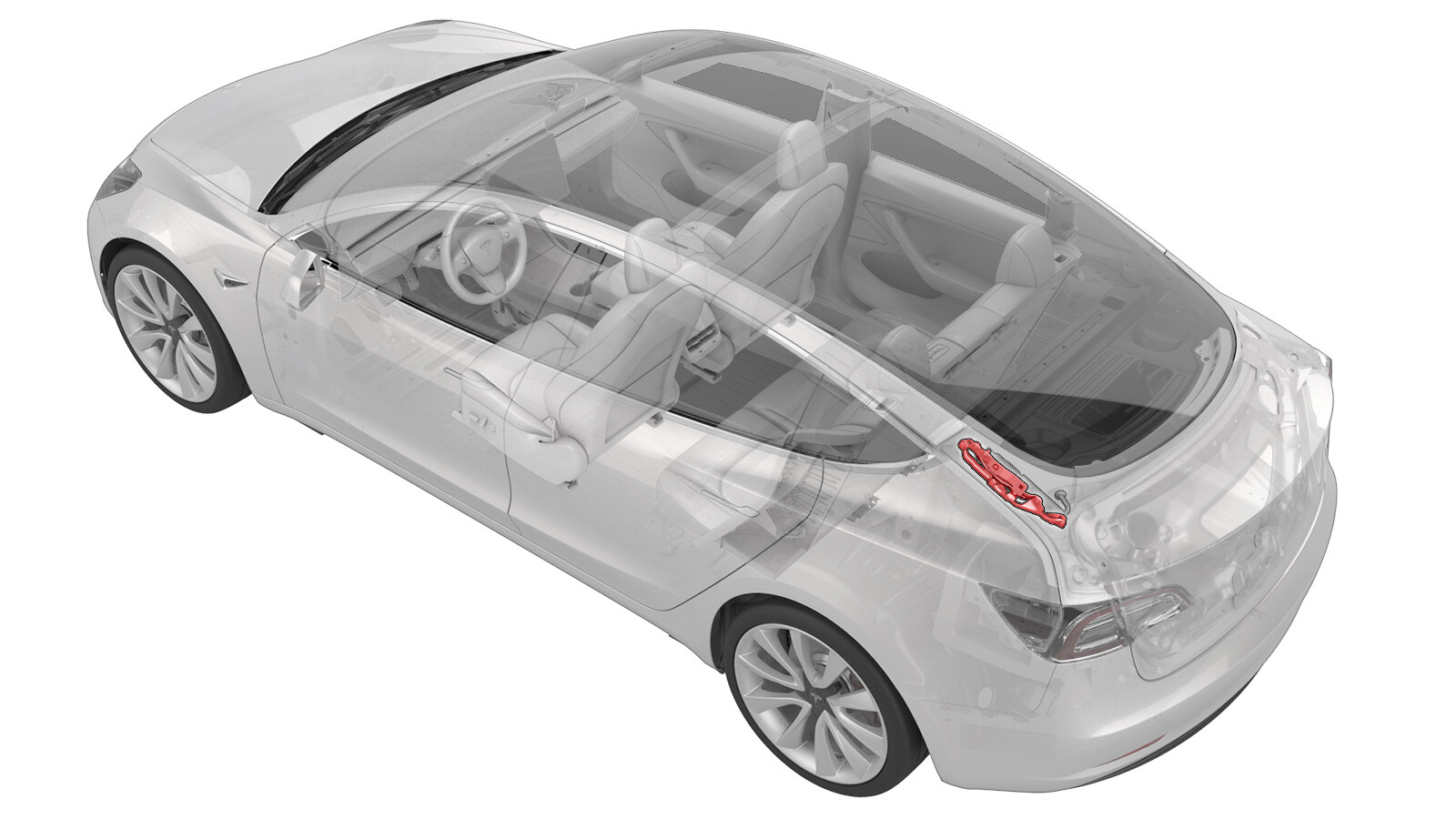

铰链 - 电动后备箱 - LH(拆卸和更换)

校正代码 11332602 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格铰链 - 电动后备箱 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将电动行李箱铰链固定到行李箱盖的螺栓
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将电动行李箱铰链固定到车身的螺母
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下行李箱电动支杆。请参阅电动支撑杆 - 后备箱(拆卸和更换)
  2. 在行李箱盖和车身上粘贴遮蔽胶带,标记电动行李箱铰链的当前安装位置。

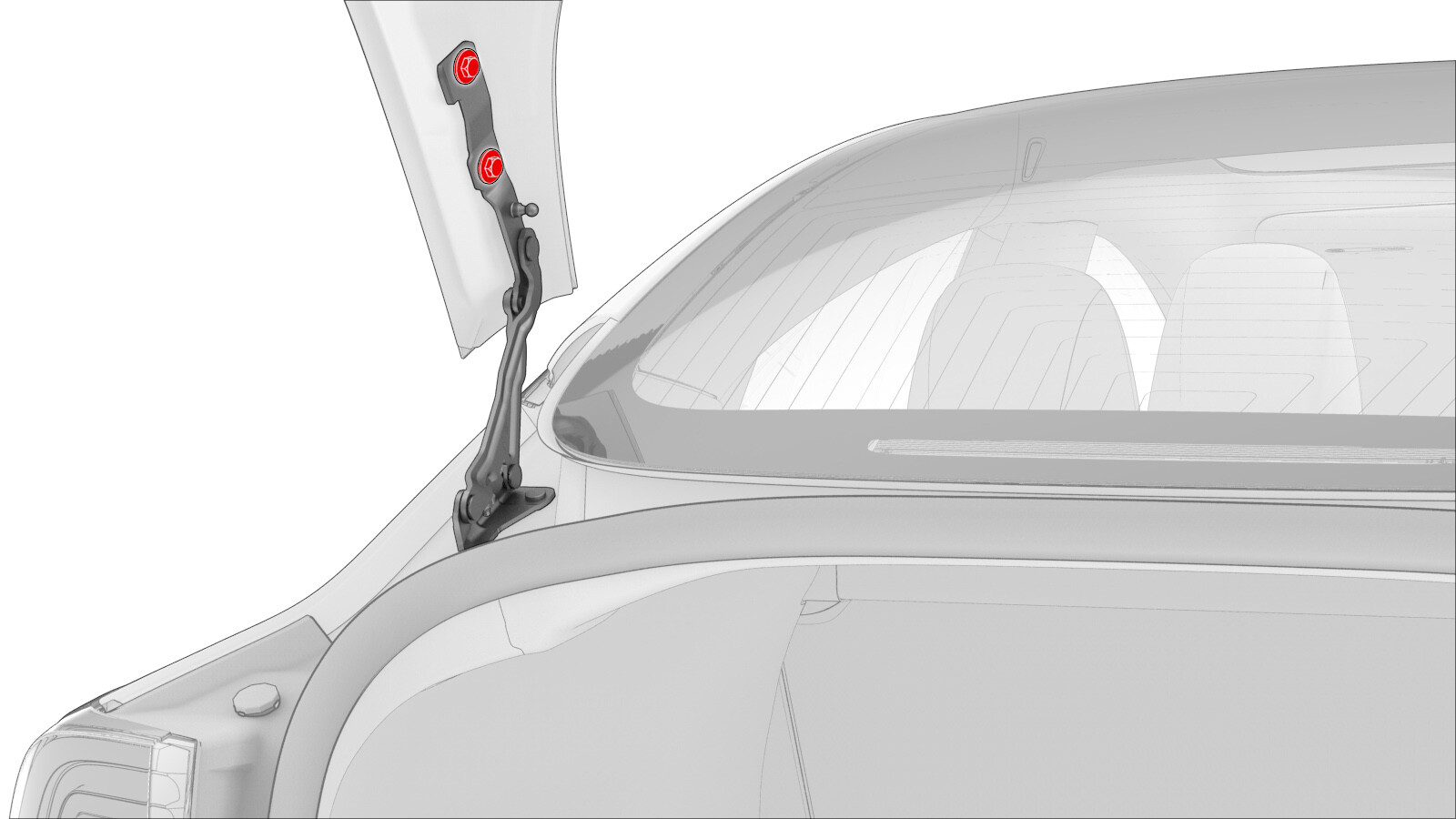

  3. 在助手的帮助下,拆下将行李箱电动铰链固定到行李箱盖的螺栓 (x2)。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

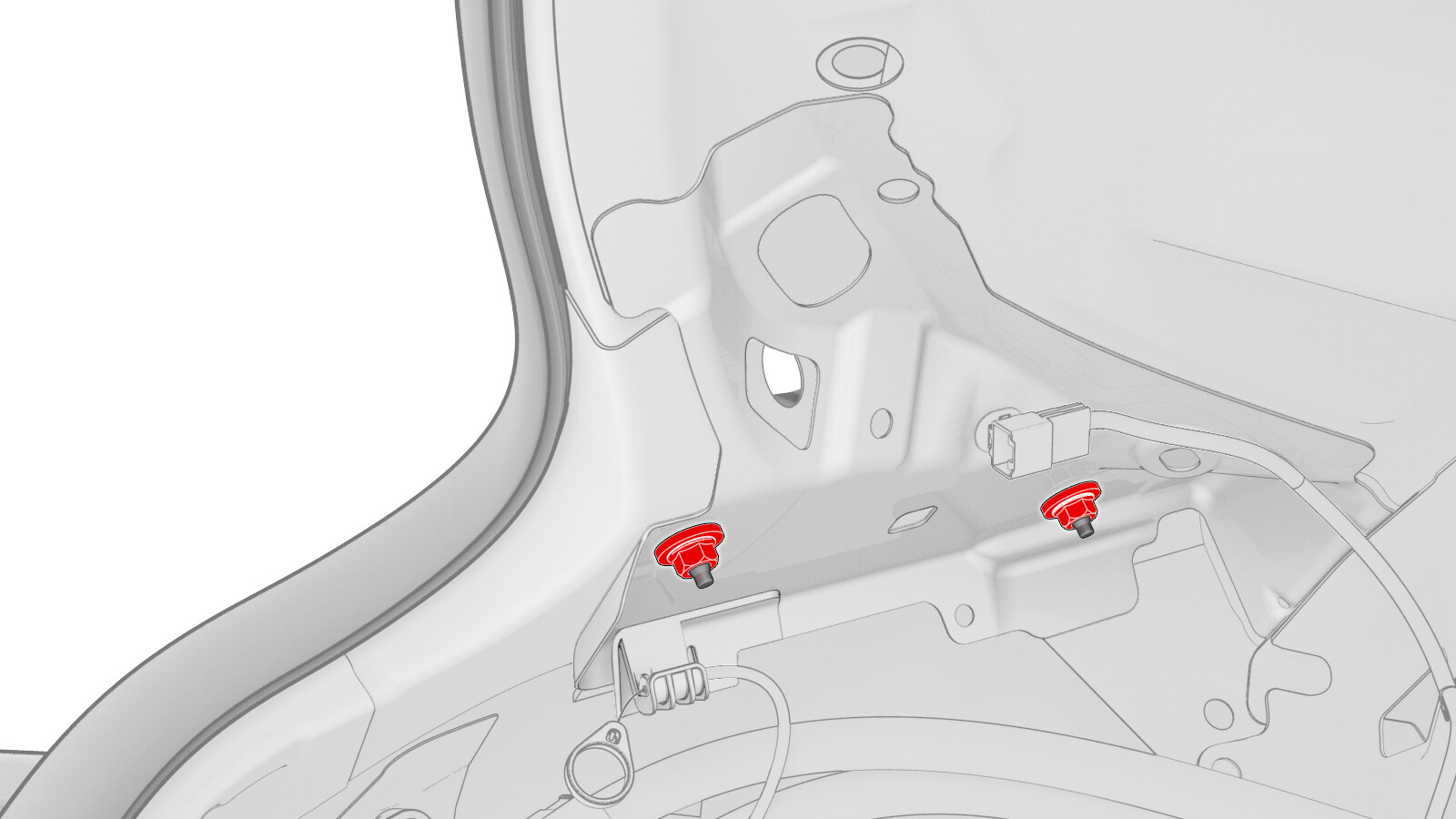

  4. 拆下将电动行李箱铰链固定到车身的螺母 (x2),然后从车上拆下铰链。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

安装

  1. 将新的电动行李箱铰链放置在车上,然后安装将电动行李箱铰链固定到车辆的螺母 (x2)。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    将铰链与车身上的遮蔽胶带对齐。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  2. 在助手的帮助下,用手拧紧将行李箱电动铰链固定到行李箱盖的螺栓 (x2)。
    Informational PurposesAn informational icon, calling your attention
    将铰链与行李箱盖上的遮蔽胶带对齐。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  3. 从车上揭下遮蔽胶带。
  4. 安装行李箱电动支杆和行李箱饰板。请参阅电动支撑杆 - 后备箱(拆卸和更换)
  5. 关闭行李箱,然后检查行李箱间隙和齐平度。
    Informational PurposesAn informational icon, calling your attention
    如果需要,可调节铰链螺栓和行李箱闩锁以修正行李箱盖间隙/齐平度。建议请助手帮忙。
  6. 最终确定行李箱盖间隙/齐平度后,打开行李箱并拧紧将电动行李箱铰链固定到行李箱盖的螺栓。
    24 Nm (17.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  7. 如果需要,向行李箱铰链螺栓头涂抹修补漆。
    Informational PurposesAn informational icon, calling your attention
    涂漆前,请晃一晃油漆容器。
