接收器干燥机和干燥剂（新增）（拆卸和更换）

校正代码 18202032 0.15 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026 年 4 月 16 日：发布了新的程序。
警告
仅在确认已在此前维修步骤中回收了制冷剂的情况下，可执行本附加程序。
警告
执行以下步骤前，确保空调系统未超压。否则，可能会造成部件损坏和/或人身伤害。
注
“接收器干燥机和干燥剂（新增）（拆卸和更换）”程序适用于在对制冷剂系统进行操作并回收制冷剂时，发现接收器干燥机和干燥剂需要更换的情况。将校正代码 18202032 作为同一工项下的一个单独校正程序添加至“服务工单”中。
设备：
  • 1081547-00-B - 小号滑动锤
  • 1145232-00-A - 干燥剂过滤器工具，MODEL 3

拆卸

  1. 拆下将前备箱加固支架固定到车身的螺栓 (x2)，然后从冷却风扇模块上拆下支架。
  2. 拆卸冷凝器左侧的盖子。

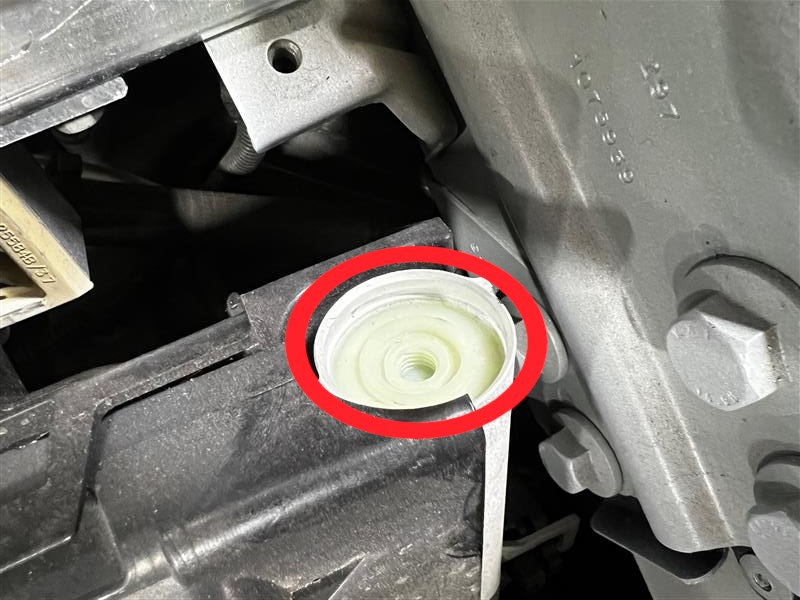

  3. 使用 11 毫米套筒轻轻地按压冷凝器的内盖，以便拆卸卡环。
    警告
    Wear the Face Shield throughout the entire process to protect against foreign objects flying out under pressure.

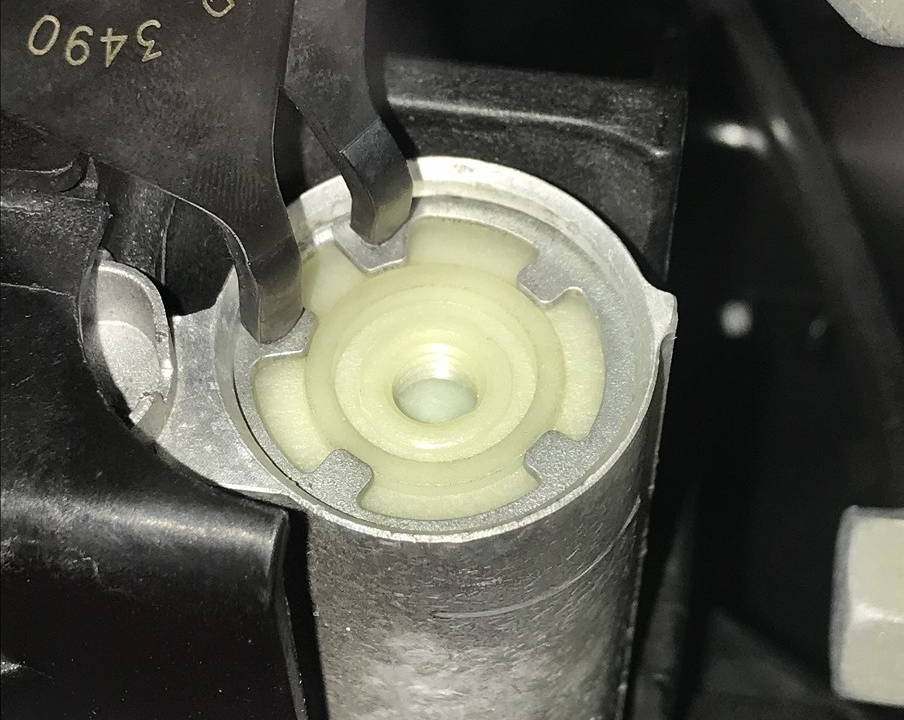

  4. 拆卸冷凝器上的卡环。
  5. 向内盖中拧入一个 M8 x 1.25 毫米螺栓，然后用此螺栓拉出内盖。

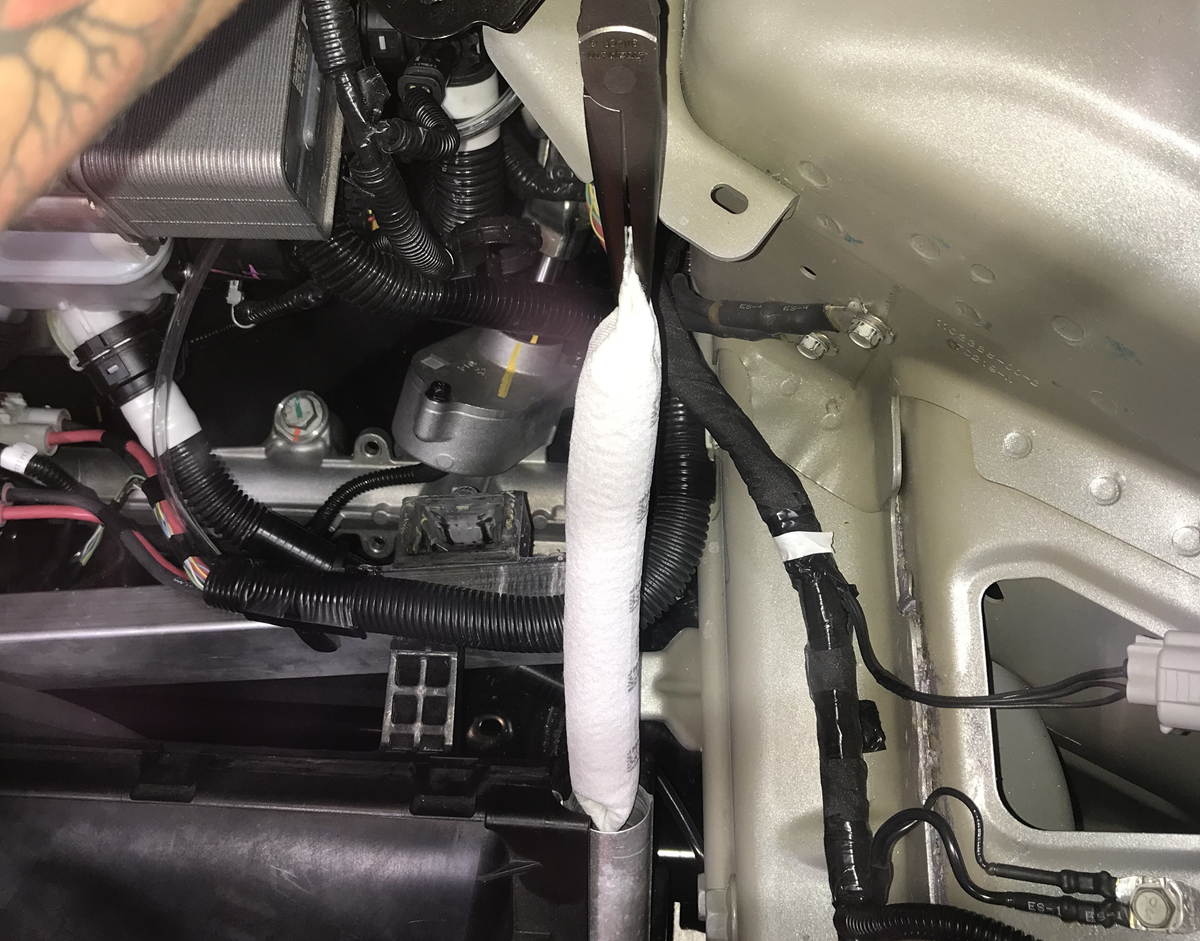

  6. 将干燥剂包从冷凝器中拆下。

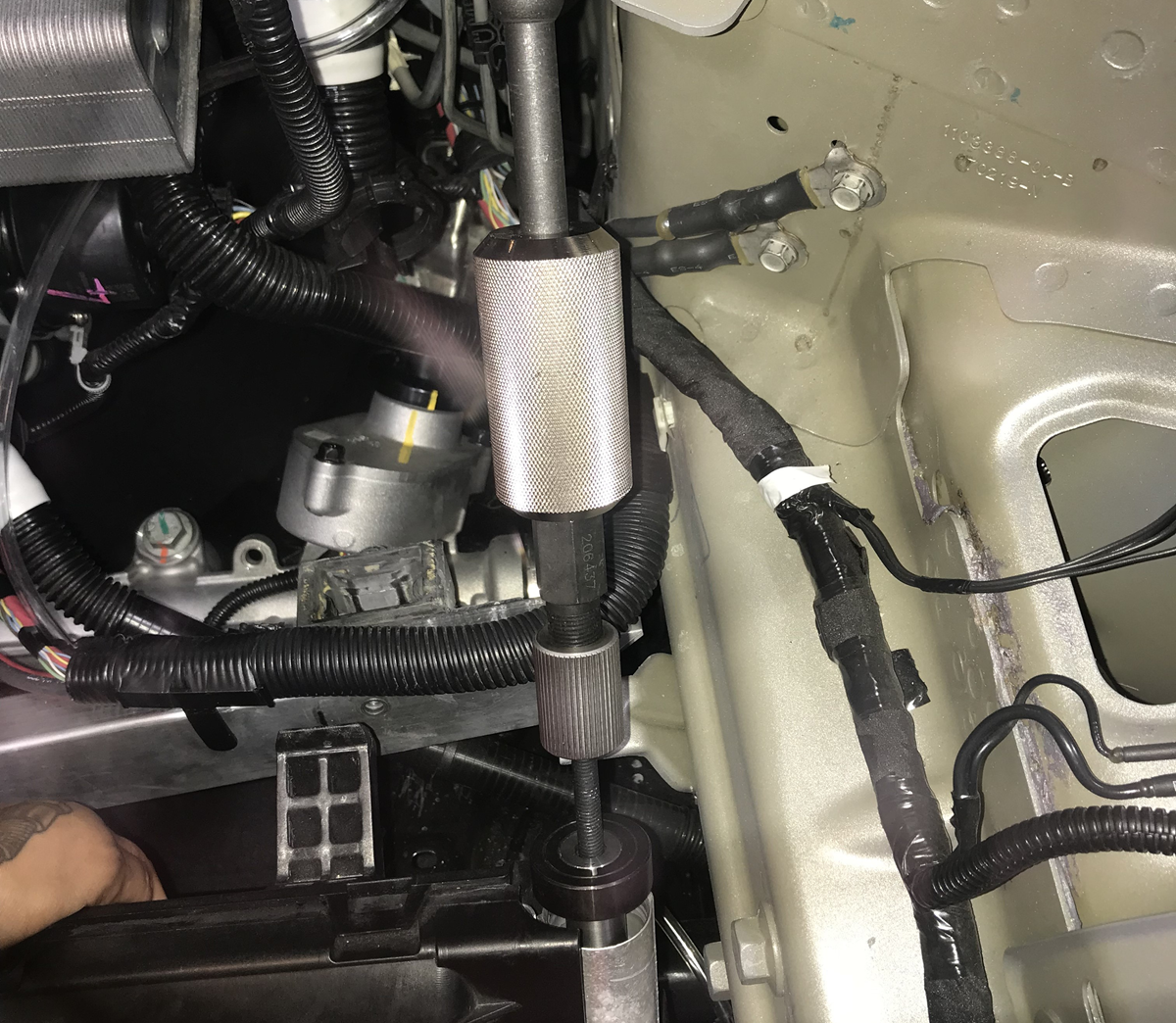

  7. 使用带滑动锤的干燥剂过滤器拆卸工具拆下干燥剂过滤网。

安装

  1. 将干燥剂过滤网装入冷凝器中。
    注
    将滤网固定到加长件上，然后向下推入冷凝器，直至触底。使用锤子敲击，确认滤网已经完全就位。
  2. 将干燥剂包安装到蓄压器上。
    注
    确保干燥剂包上的标签朝上。

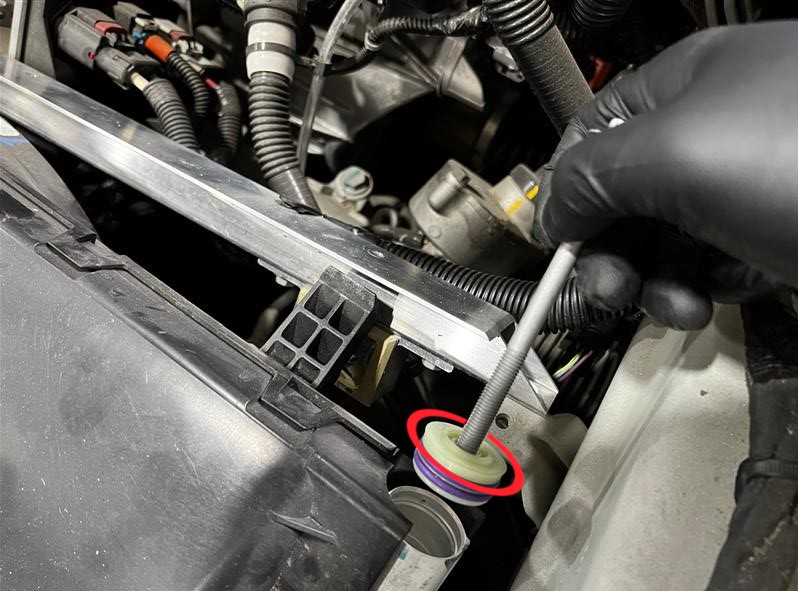

  3. 使用适当的空调机油润滑新的蓄压器盖 O 型环。请参阅 液体和容量了解空调机油规格。然后将盖帽安装到冷凝器上。
  4. 安装新蓄压器盖卡环。
    注
    确保卡环完全就位于蓄压器孔内部的凹槽上。

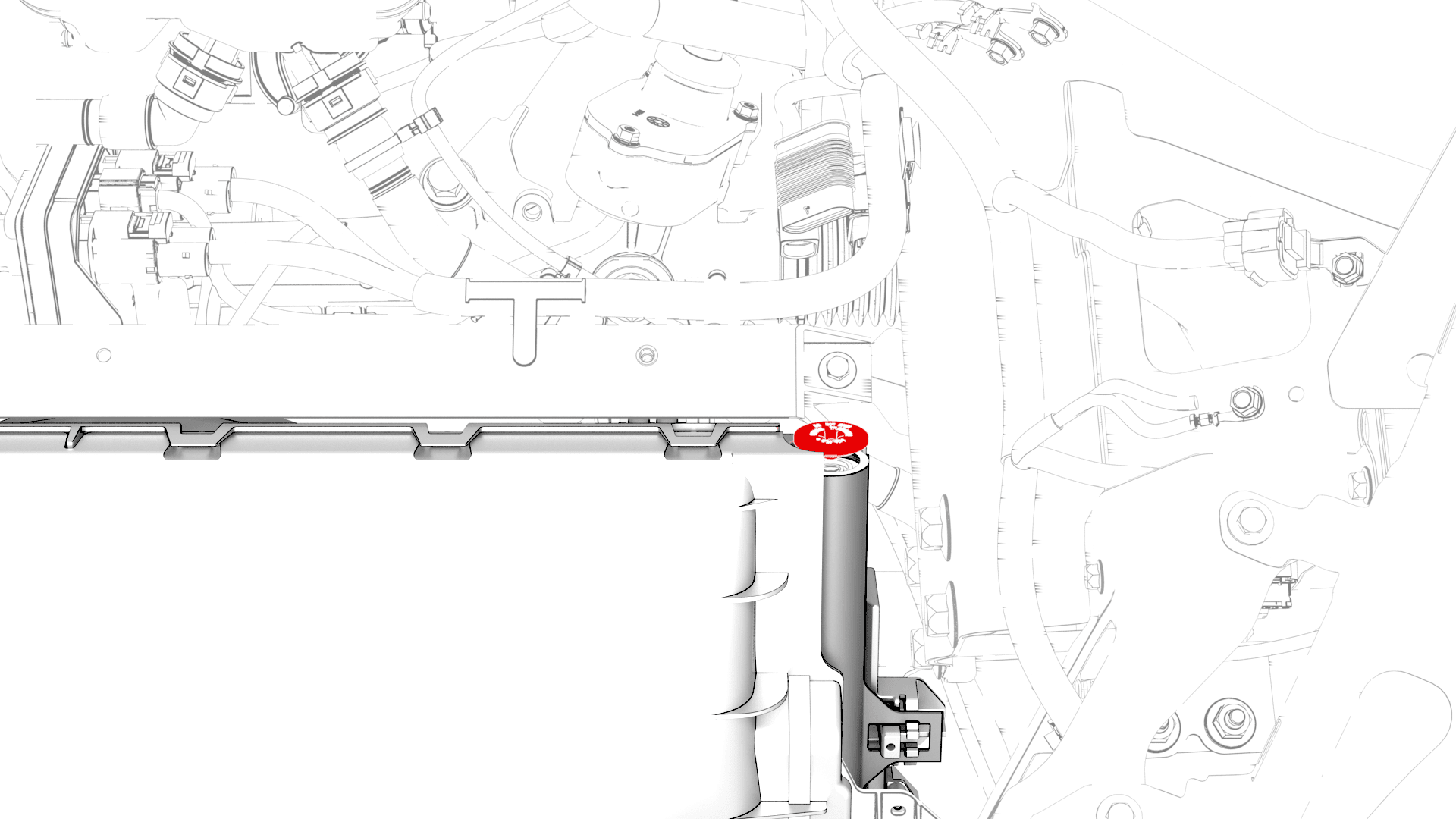

  5. 将盖帽安装到冷凝器左侧。
  6. 安装冷却风扇模块支架，然后安装将前备箱加固支架固定到车身的螺栓（2 个）。
    10 Nm (7.4 lbs-ft)
  7. 松开左侧冷却风扇模块隔离器的螺栓 (x2)。
  8. 将隔离器向前推，同时拧紧螺栓 (x2)。
    6 Nm (4.4 lbs-ft)
  9. 对右侧冷却风扇模块隔离器重复以上 2 步。
