HVAC 总成(带加热泵款)(拆卸和更换)
校正代码 18101012 3.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 8 月 23 日:更新了 EPB 维护模式参考。
- 2023 年 4 月 4 日:更新了空调机油规格中用于液体和容量的空调机油类型。
- 2024 年 4 月 29 日:将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
注
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。
拆卸
- 设置空调机。
-
将车辆停放在双柱举升机上。
提示: 确认车辆未处于充电状态。
- 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)。
- 拆下雨刮器臂。请参阅雨刮器臂(拆卸和更换)。
- 拆下雨刮器模块。请参阅雨刮器模块(拆卸和更换)。

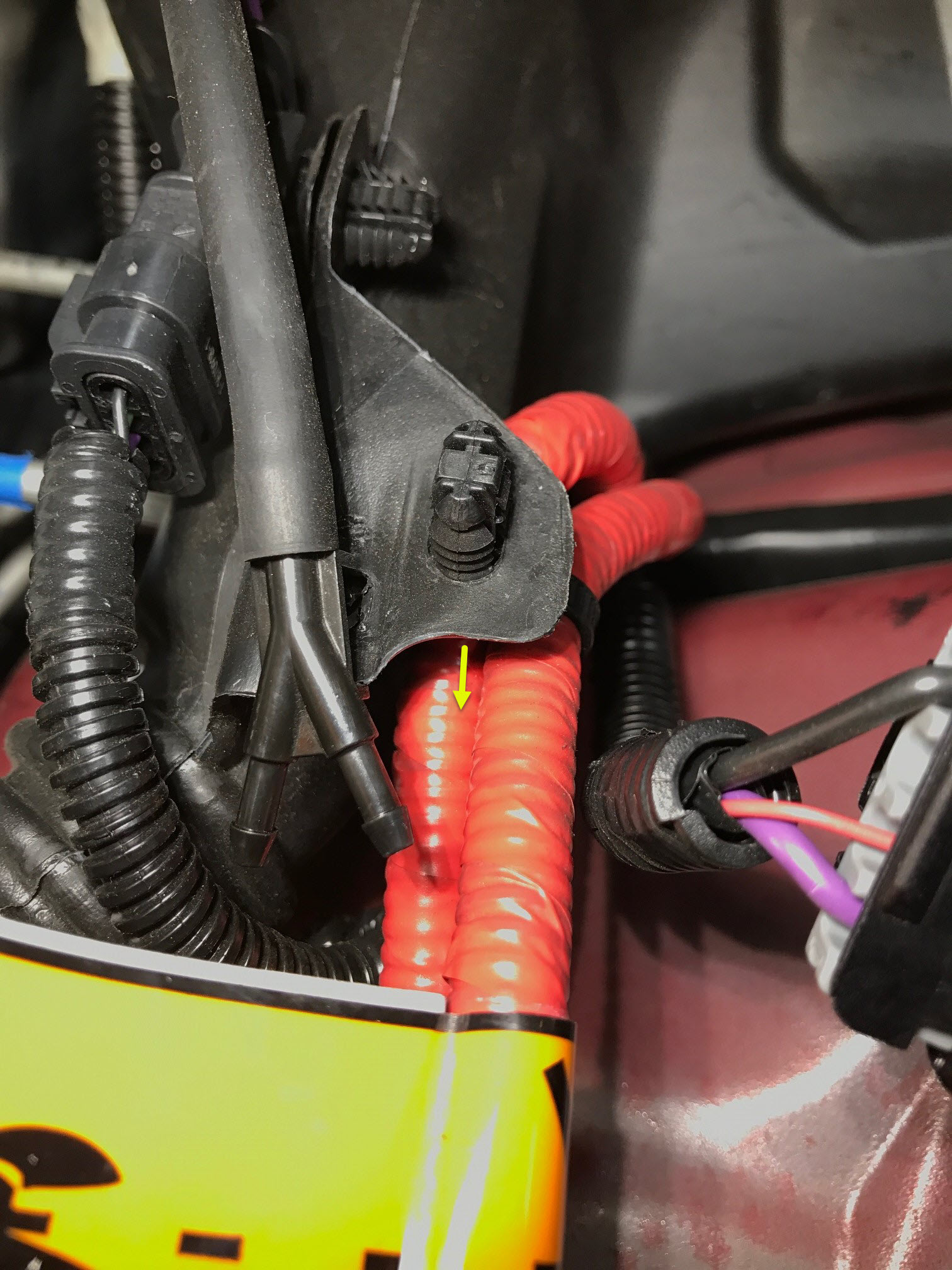

- 松开清洗器储液罐入口左侧的线束夹。
- 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)。
-

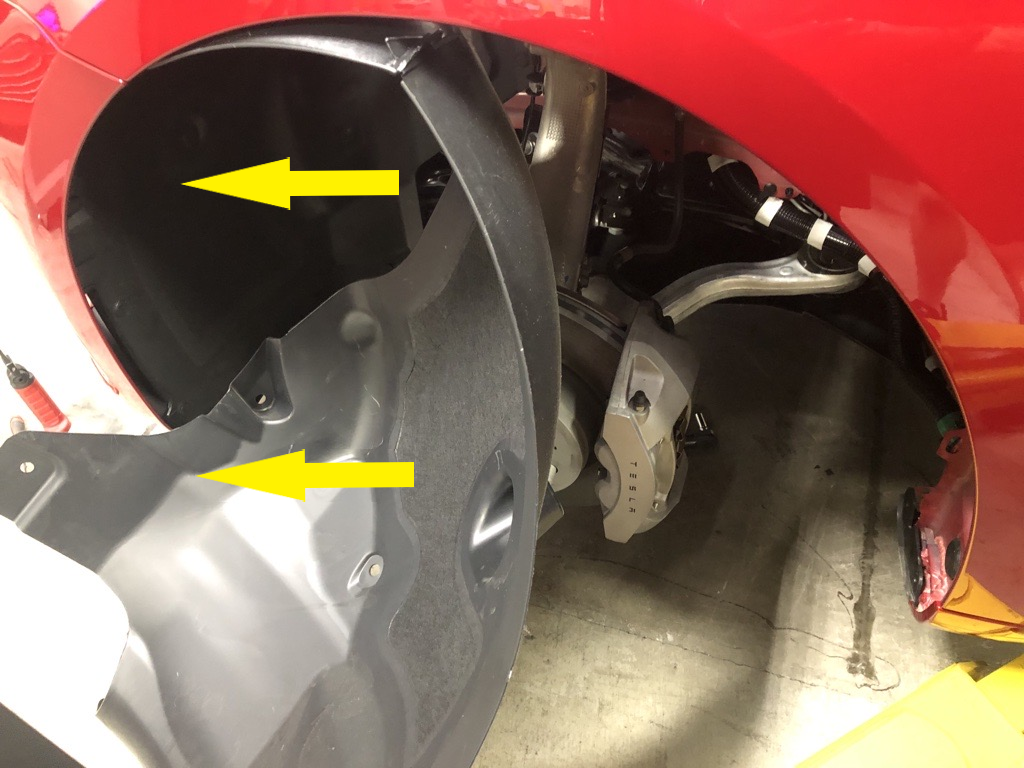

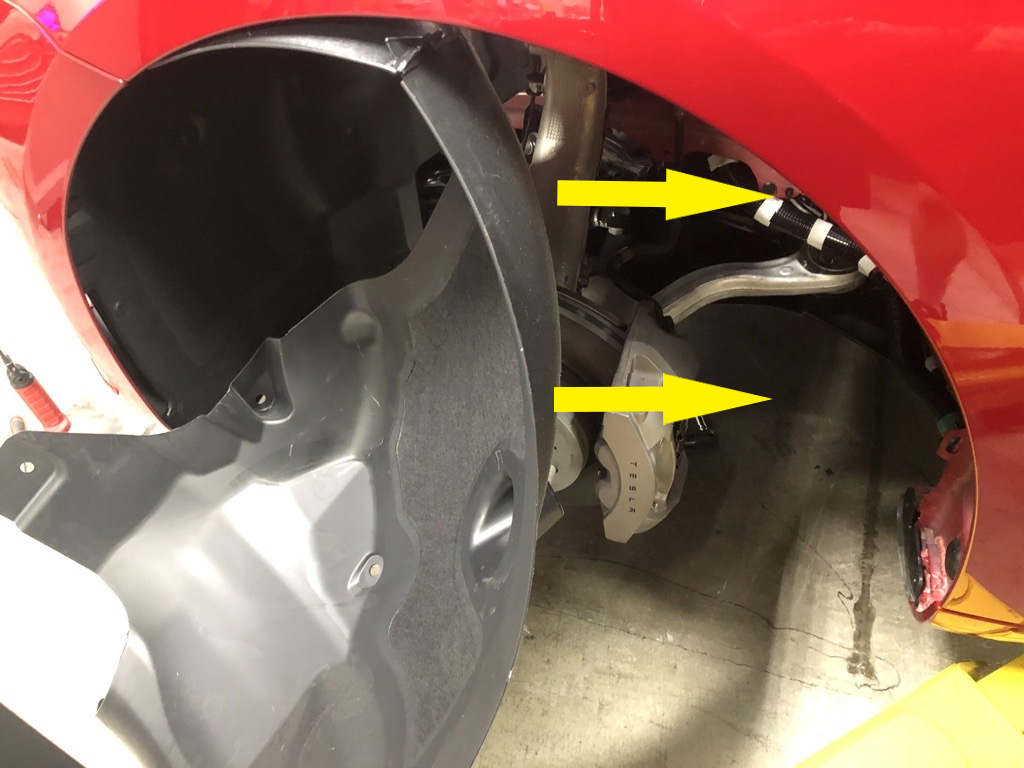

部分拆下 LH 前轮拱内衬

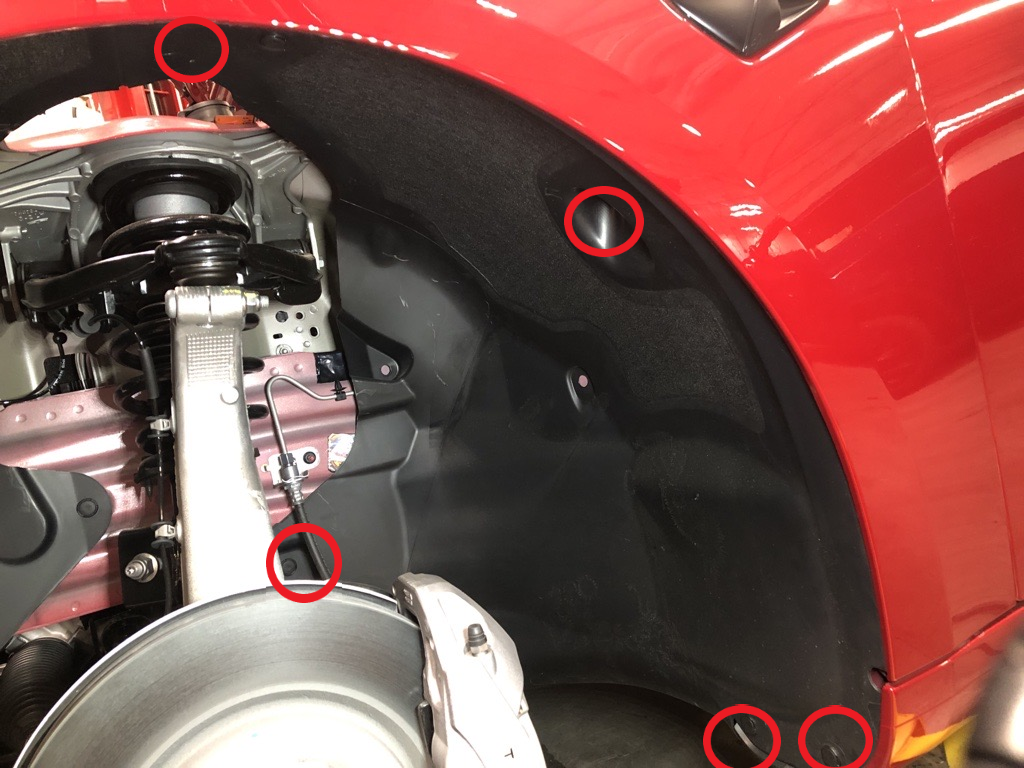

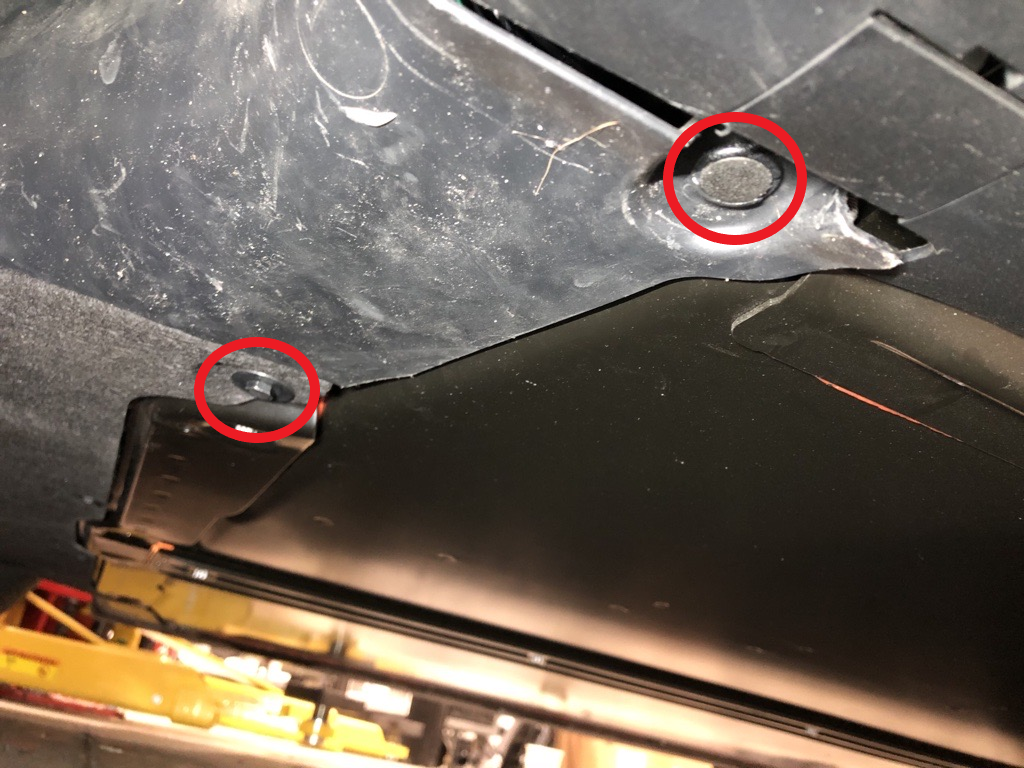

注6 个夹子,1 个螺栓,10 毫米,5 Nm;新款车可能配备 2 个将内衬下部固定到车身的推拉式夹
-
拆卸将清洗器储液罐固定到车辆的下部螺栓
注1 个螺栓,10 毫米,3 Nm
-
部分安装 LH 前轮拱内衬
注2 个夹子;部分安装 LH 前轮拱内衬;此轮拱内衬稍后会再次拆下;安装用于固定 LH 前轮拱内衬的 2 个夹子
- 安装左前轮毂。请参阅轮毂总成(拆卸和安装)。
-
降下车辆,直至轮胎接触到地面
注将举升机升离锁止位,然后固定住释放杆,使锁具在降下车辆时保持活动自如
-

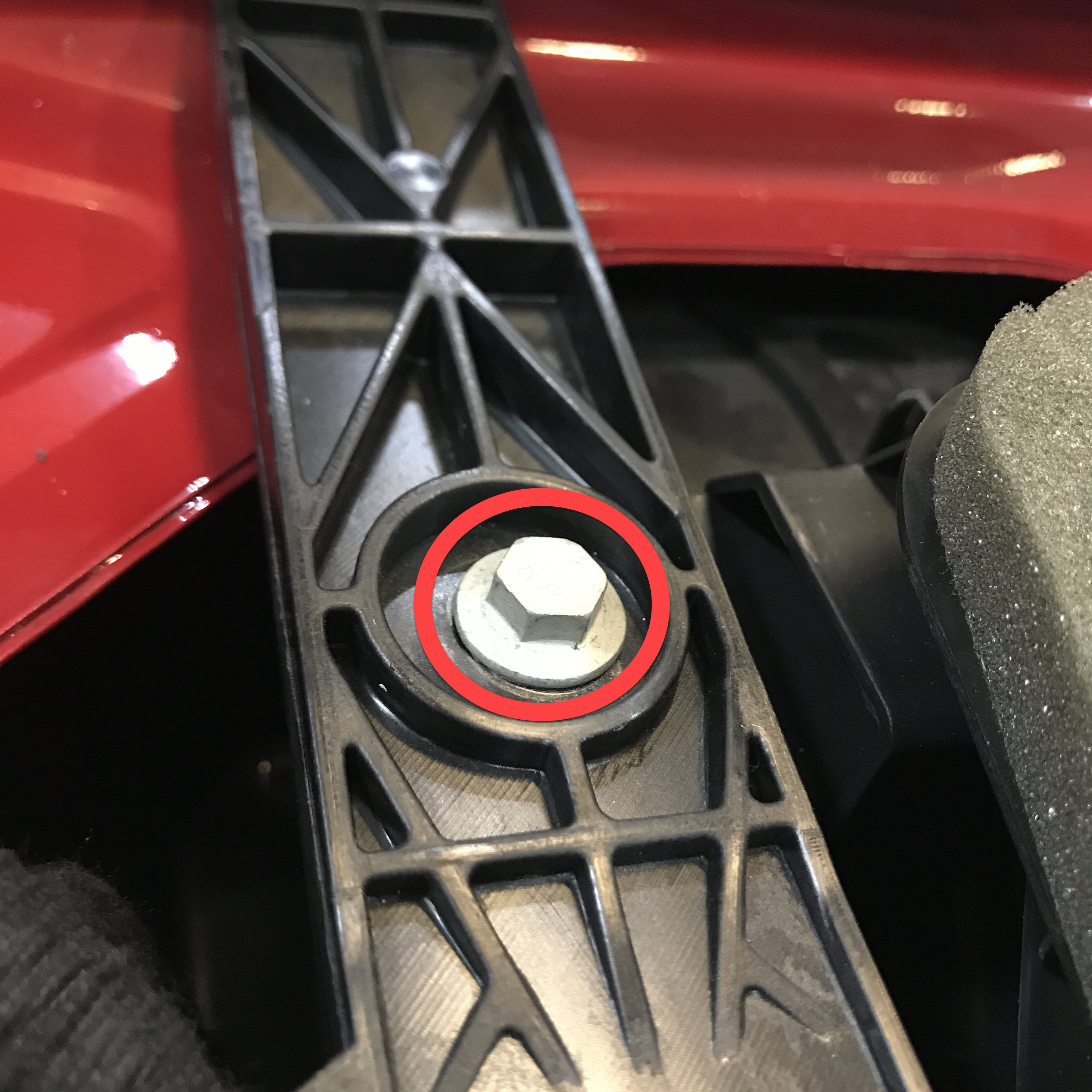

拆下将清洗器储罐固定到车辆的上部螺栓
注1 个螺栓,10 毫米,3 Nm
-
断开清洗器泵和液位传感器连接器
注2 个连接器
-
将清洗器储液罐从车辆上拆下
注2 个连接器;使清洗器储液罐保持直立状态,以防液体溢出
-
将车辆驶离举升机
注建议请助手帮忙将车辆向后推;请注意,只能以非常慢的速度将车辆安全地推动一小段距离
- 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH(释放)
- 将车辆停至“非举升”操作位置。
- 打开所有车门,降下所有车窗。
- 在触摸屏上,点击 ,以退出牵引模式。
- 通过触摸屏,将车辆置于“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅网关(解锁)。
- 在触摸屏上,点击维护模式下的 "扳手"(位于触摸屏 UI 界面底部),点击Run,然后等待例行程序完成。 ,点击
- 将左前座椅向前移动。
-

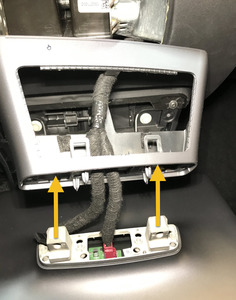

拆下控制台下部后饰板
注5 个夹子;将塑料饰板工具插入盖板底部,然后直接向外拉以将其松开
-

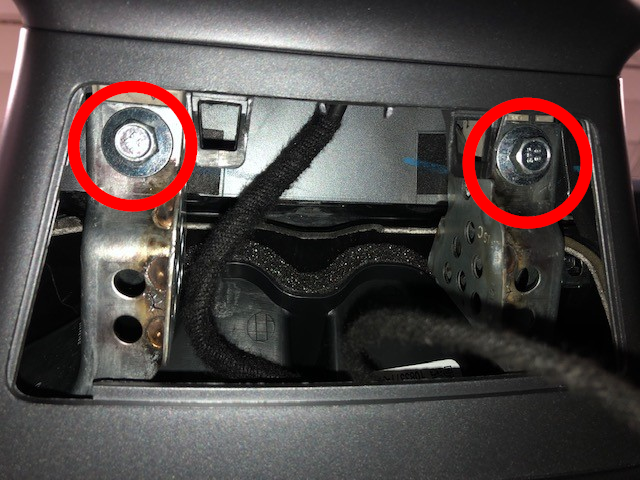

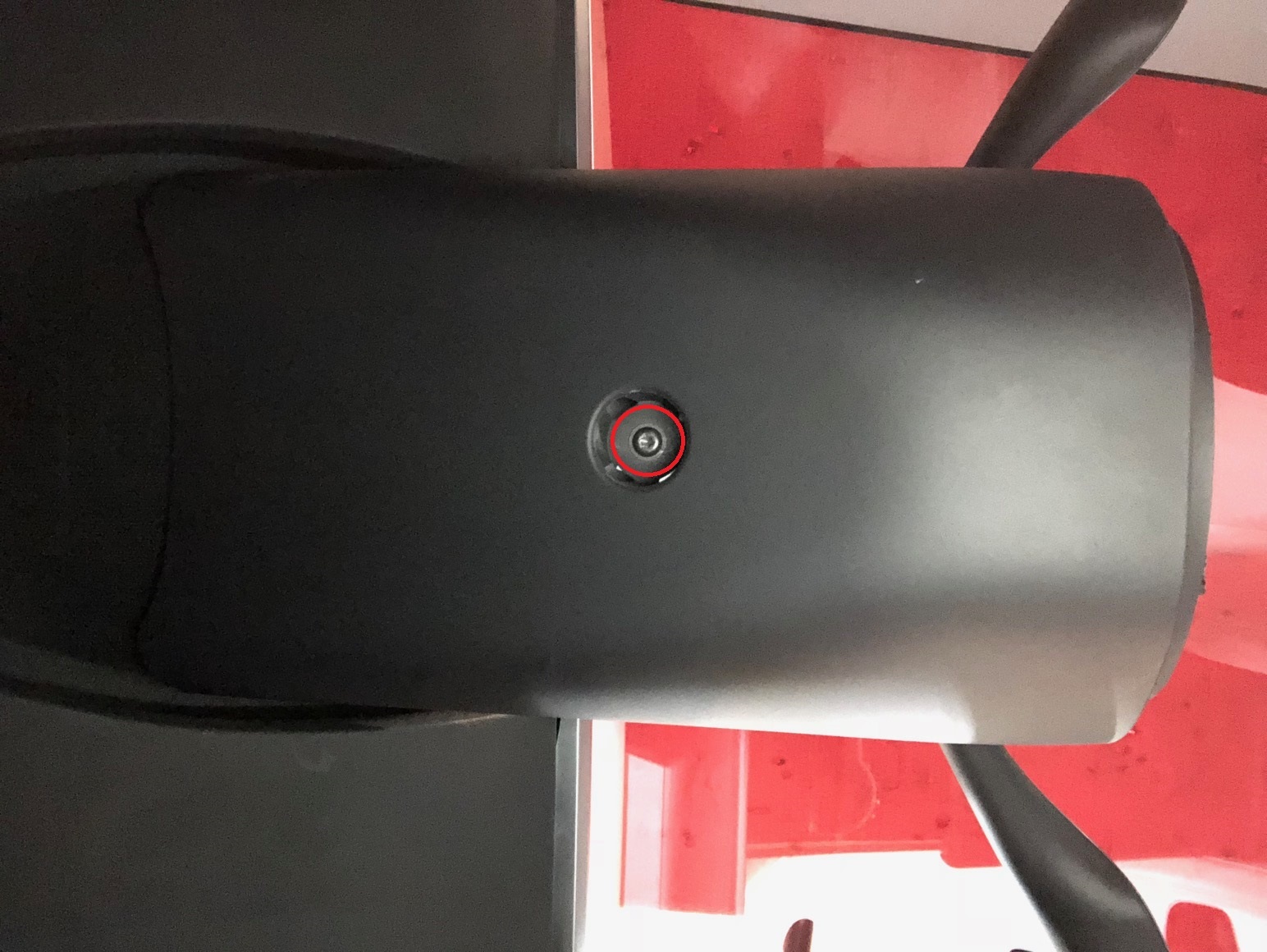

拆下中控台上的 LH 后外部硬件
注1 个螺栓,10 毫米,7 Nm
-
将左前座椅向后移动
-
拆卸左前脚垫
-

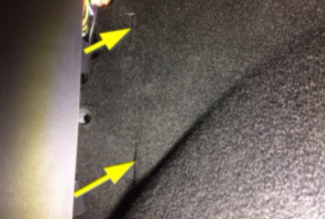

拆卸中控台左侧面板处地毯
注12 个卡子;使用饰板工具从后边缘开始松开上部卡子,然后拉动底部以松开剩余卡子
-

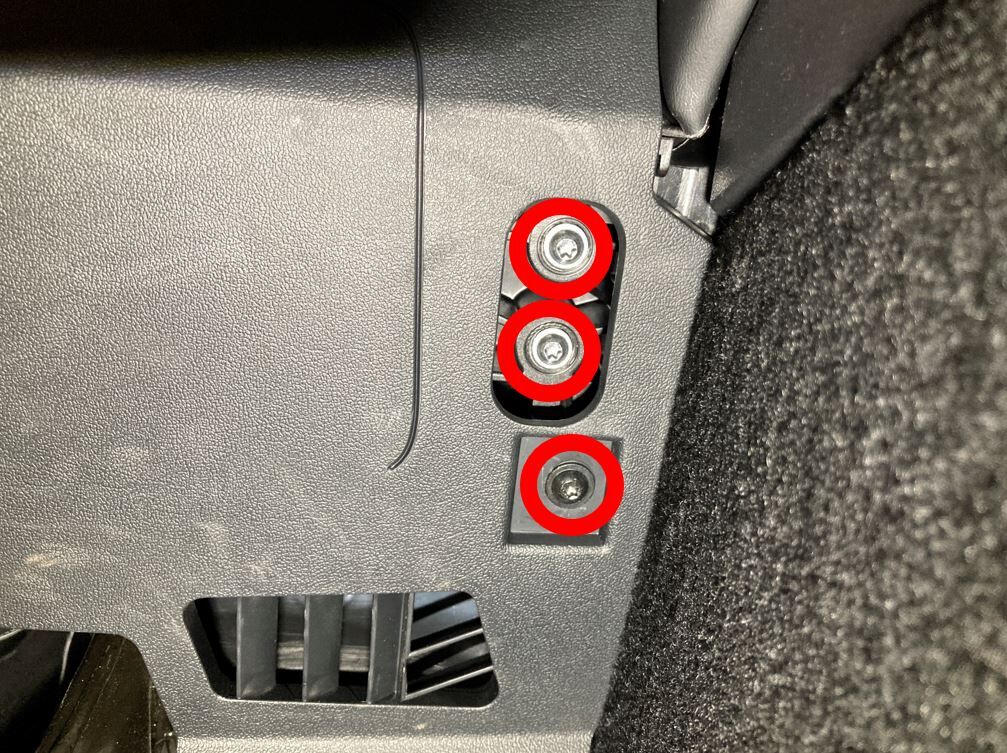

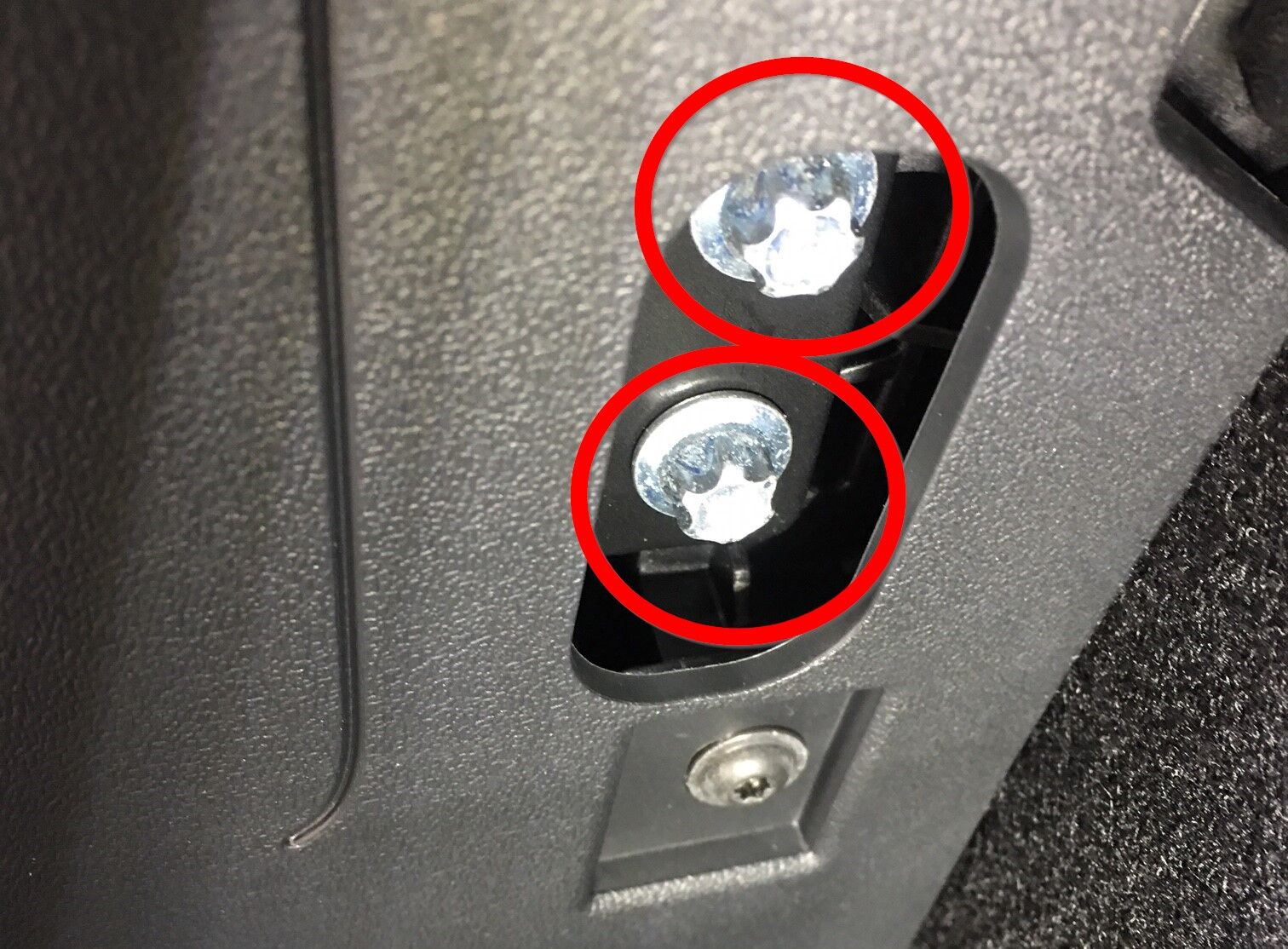

拆卸中控台左前侧外部硬件
注2 个螺栓,10 毫米,7 Nm
- 将右前座椅向前移动
-
拆下中控台上的 RH 后外部硬件
注1 个螺栓,10 毫米,7 Nm

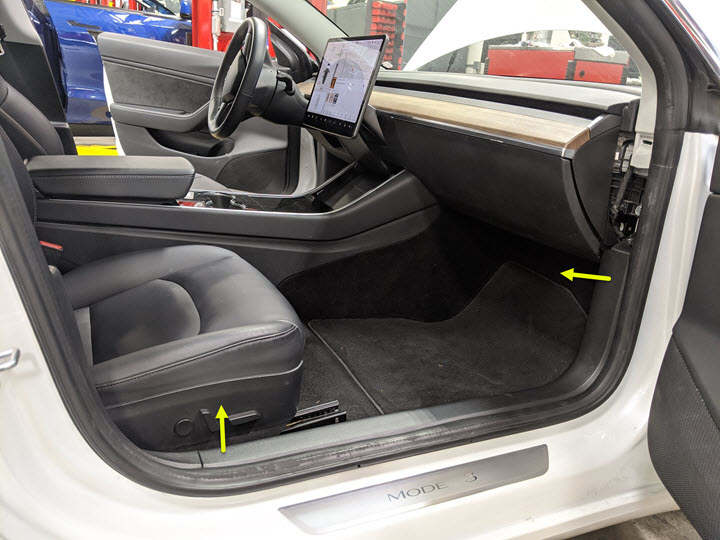

- 将右前座椅后移并放倒座椅靠背
- 拆卸右前脚垫
-
拆卸中控台右侧面板处地毯
注12 个卡子;使用饰板工具从后边缘开始松开上部卡子;拉动底部以便松开剩余卡子
-

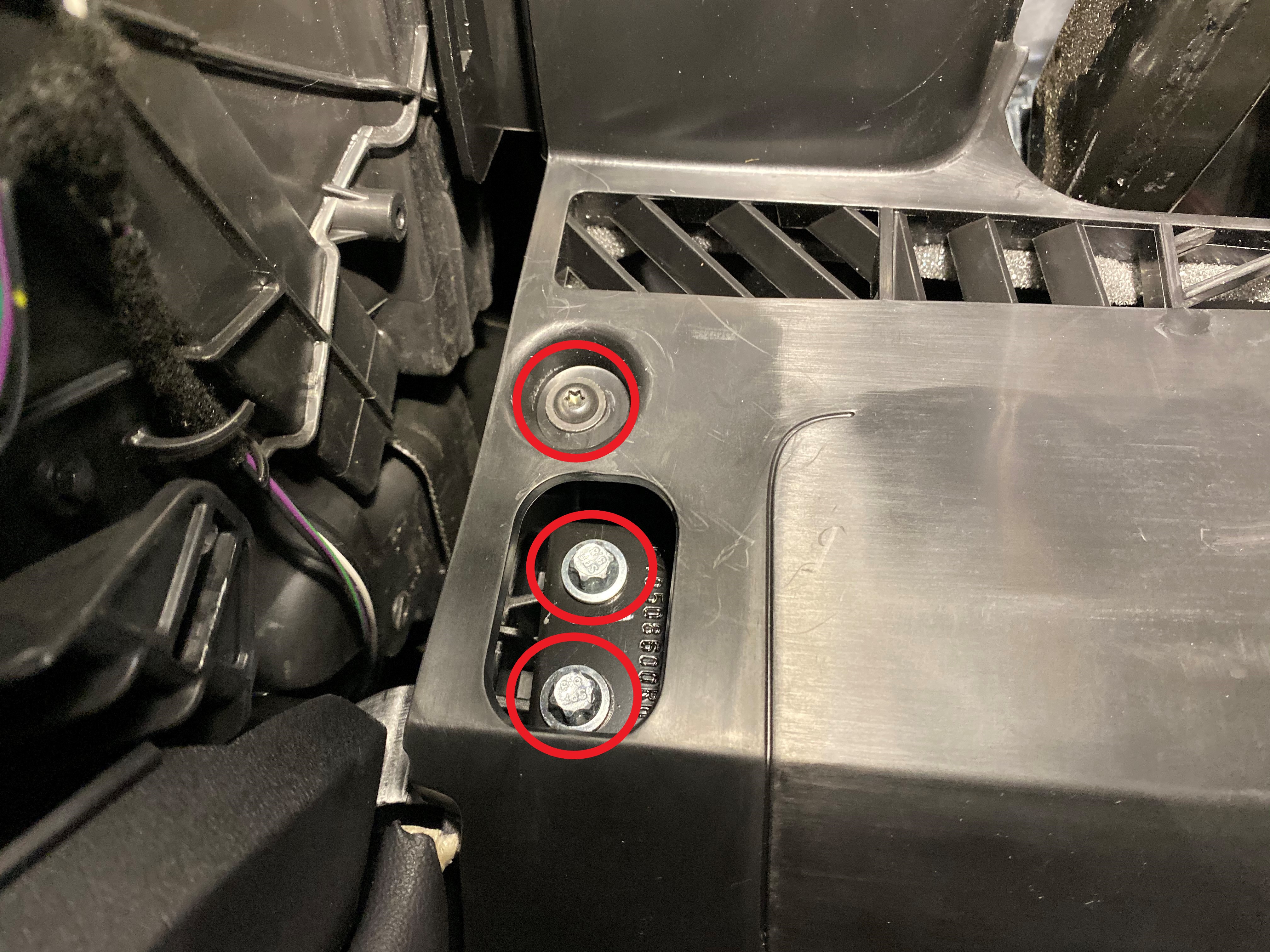

拆卸中控台右前侧外部硬件
注2 个螺栓,10 毫米,7 Nm
-
在中央显示器上关闭车辆电源
注操作如下:Controls > Safety & Security > Vehicle Power > Power Off
-
断开 12V 负极端子
注1 个螺母,10 毫米,6 Nm;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电
-
断开紧急响应回路
注1 个连接器;松开锁片
- 执行空调回收程序。请参阅空调制冷剂(回收和重新加注)。
-
断开中控台后部线束
注1 个连接器
-
断开中控台右前侧 USB 线束
注1 个 USB 连接器
-
将中控台从车辆上拆下
注建议寻求他人协助;向上倾斜中控台后部,朝车辆后部拉动总成,然后向上倾斜中控台前部并将其从副驾侧拆下
-

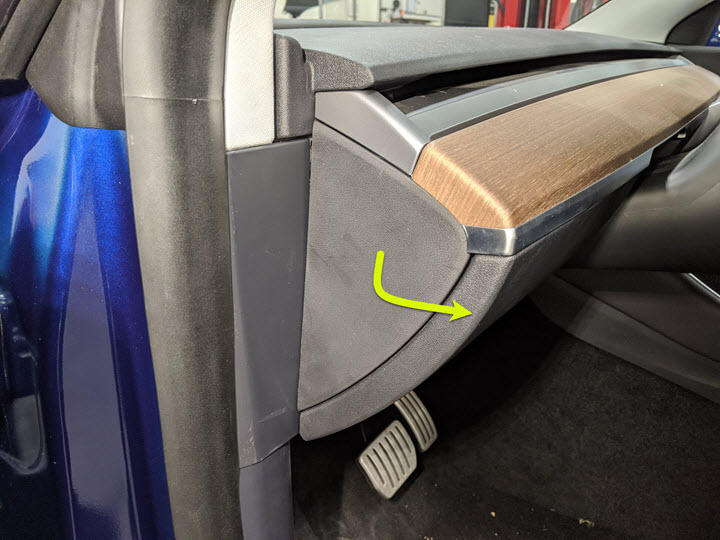

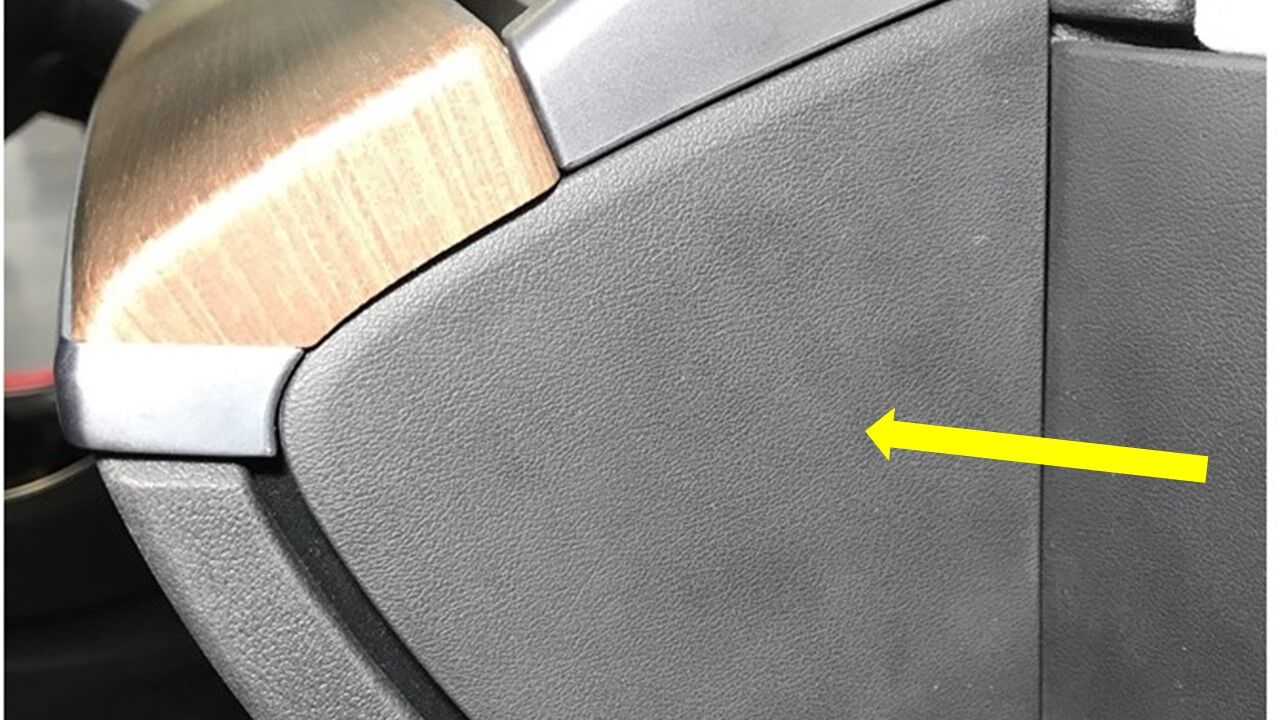

拆卸仪表板左侧端盖
注3 个卡子
-

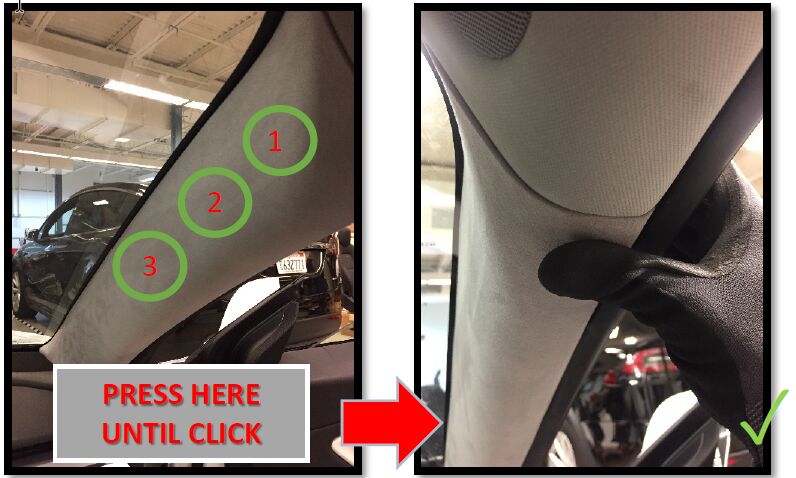

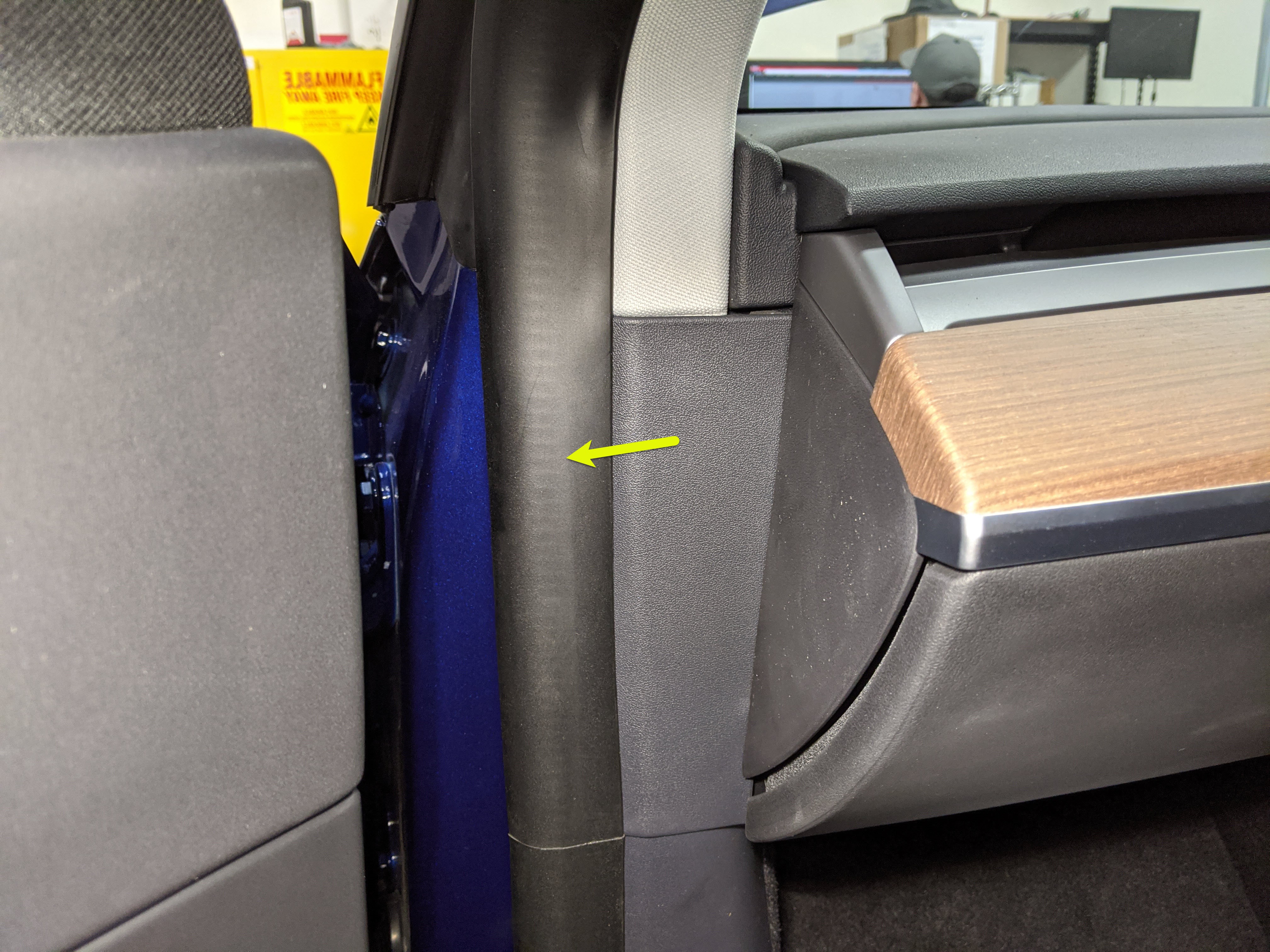

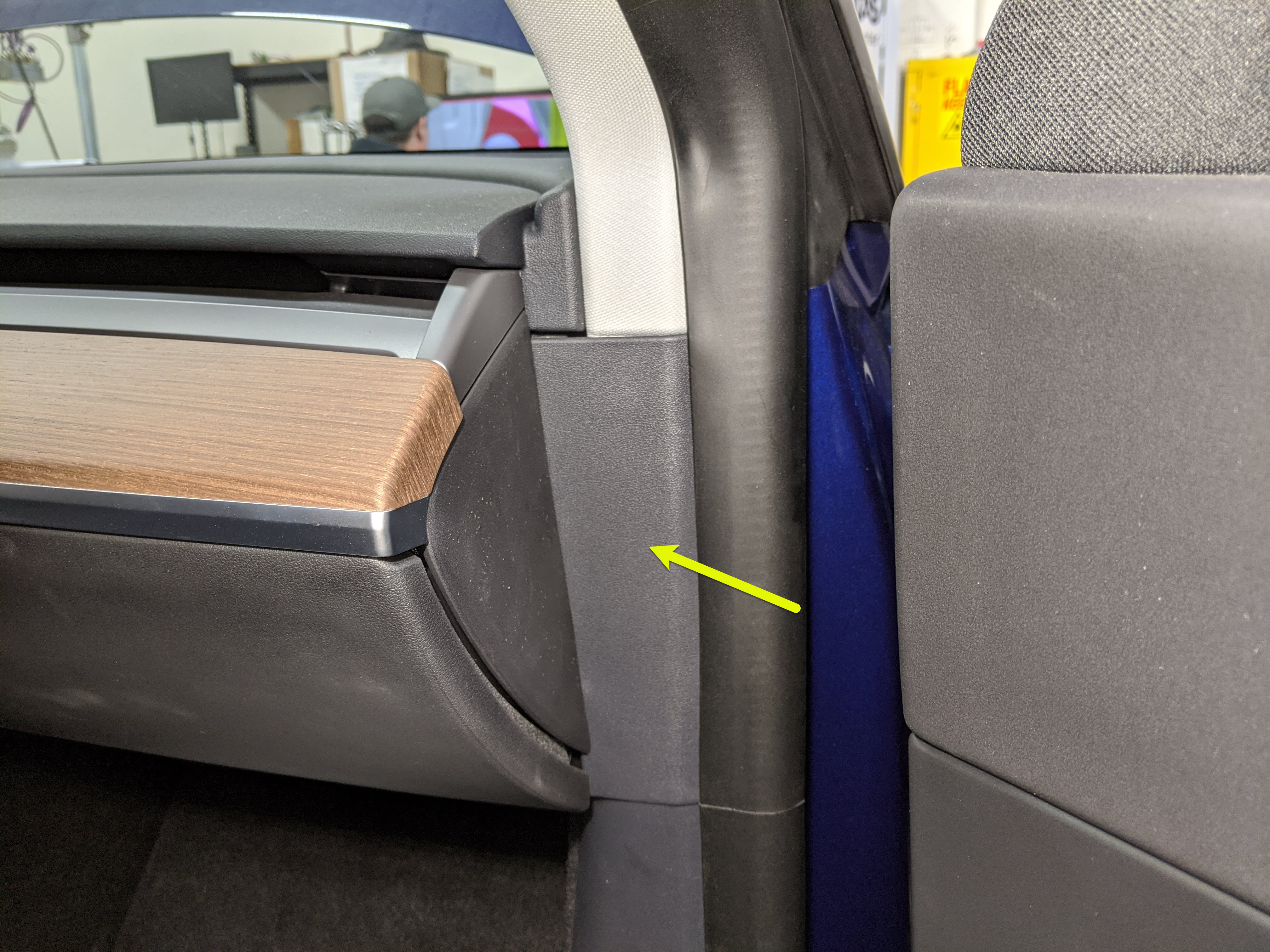

拆卸左侧 A 柱中部总成
注1 个卡子,1 个锁片;松开上部卡子,然后向上拉动 A 柱中部以将其拆下
-
从主装饰总成上拆下左侧气波卡座盖
注2 个卡子
-

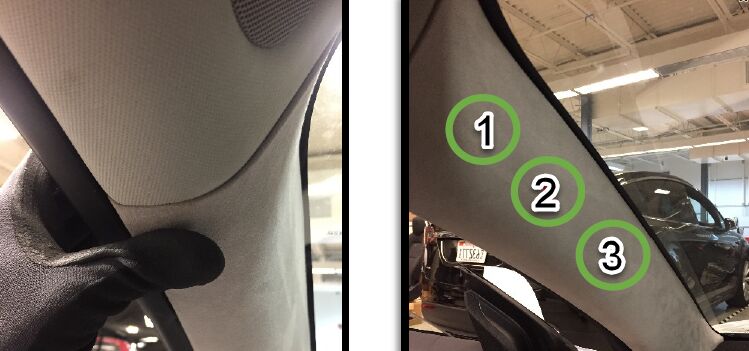

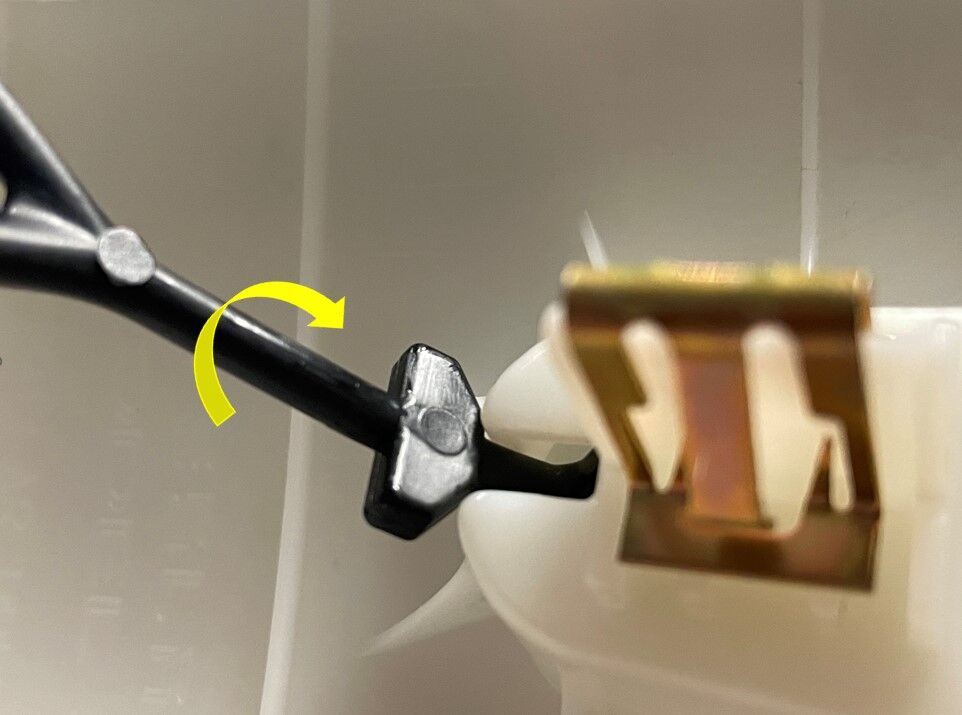

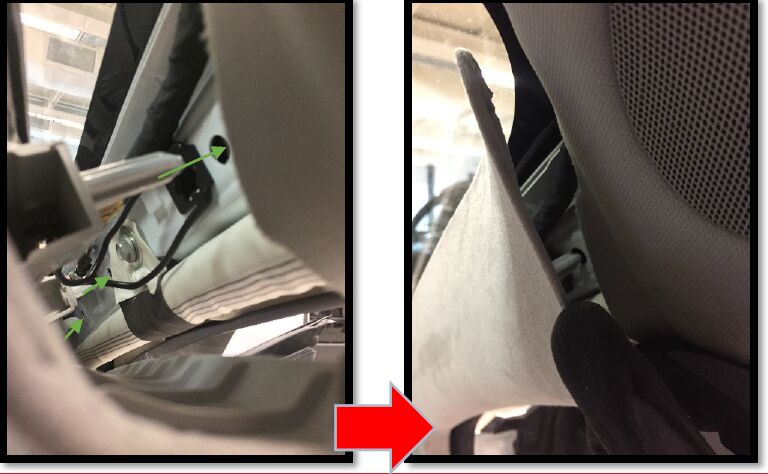

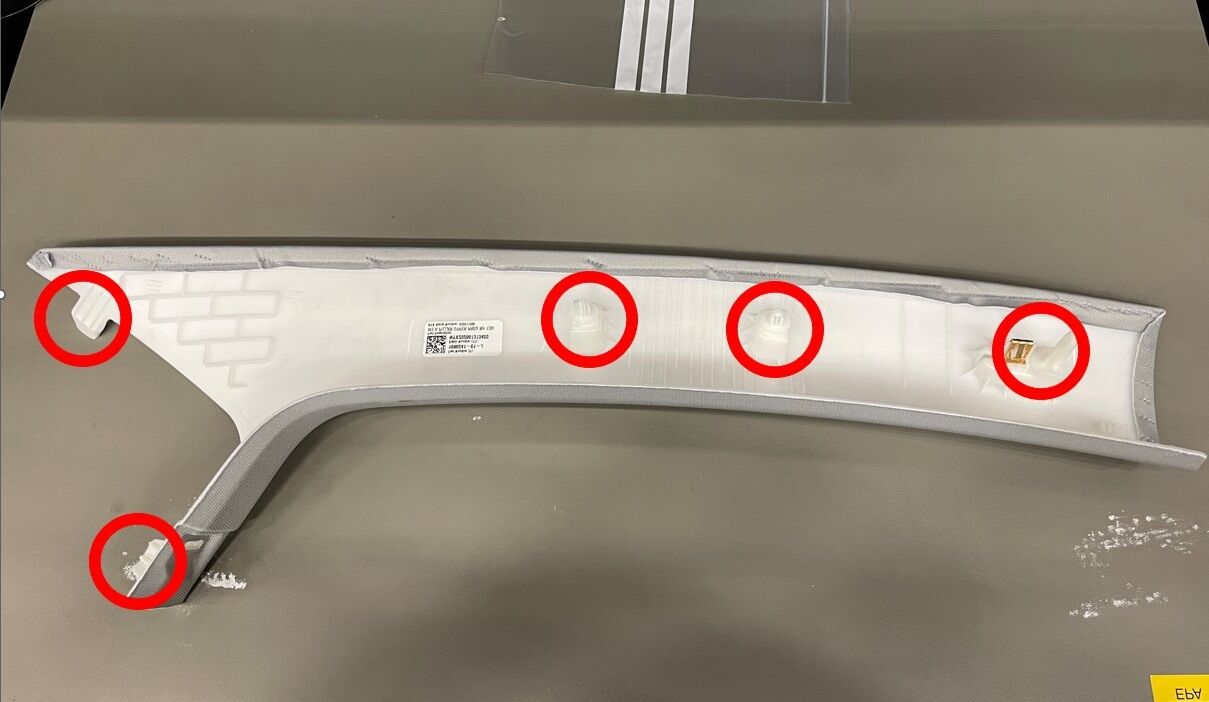

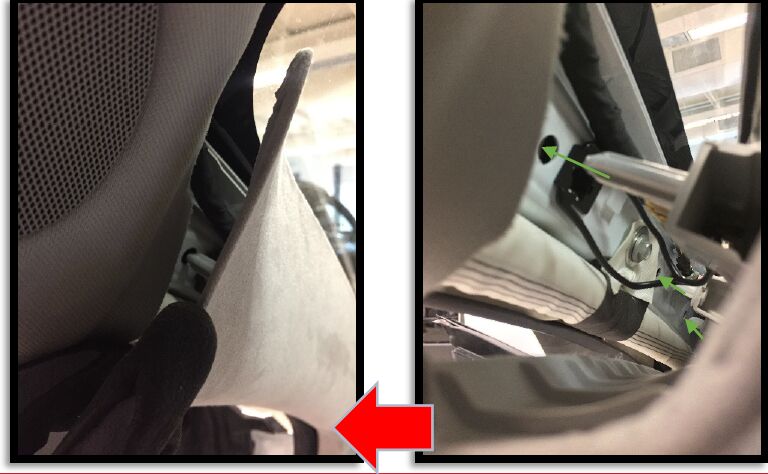

拆卸左侧 A 柱上饰板
注3 个卡子;拉动 A 柱上部内侧;扭动 3 个系带钩并将其拉出外壳后拆下;然后向上拉动 A 柱上部,以将其拆下
-

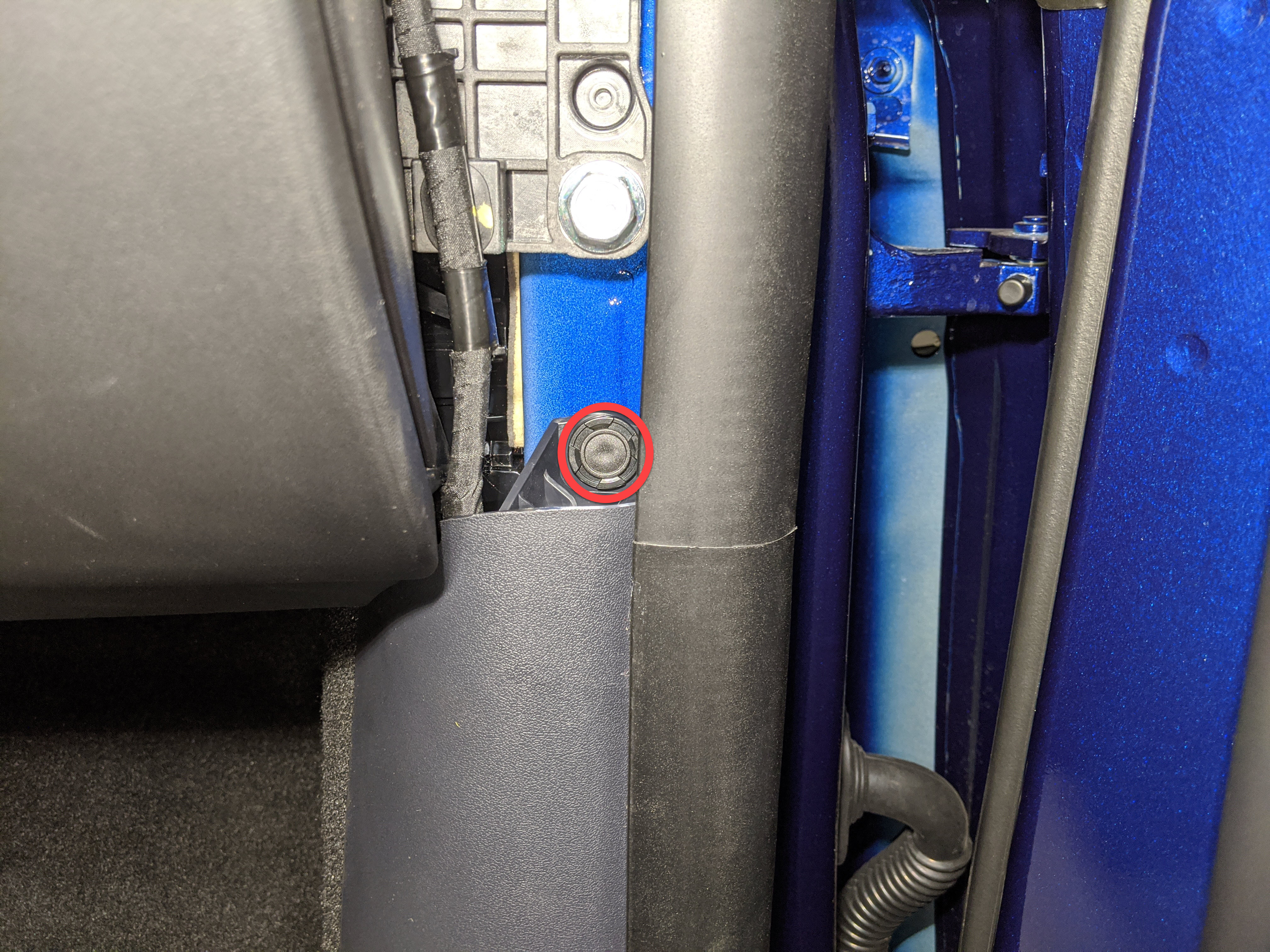

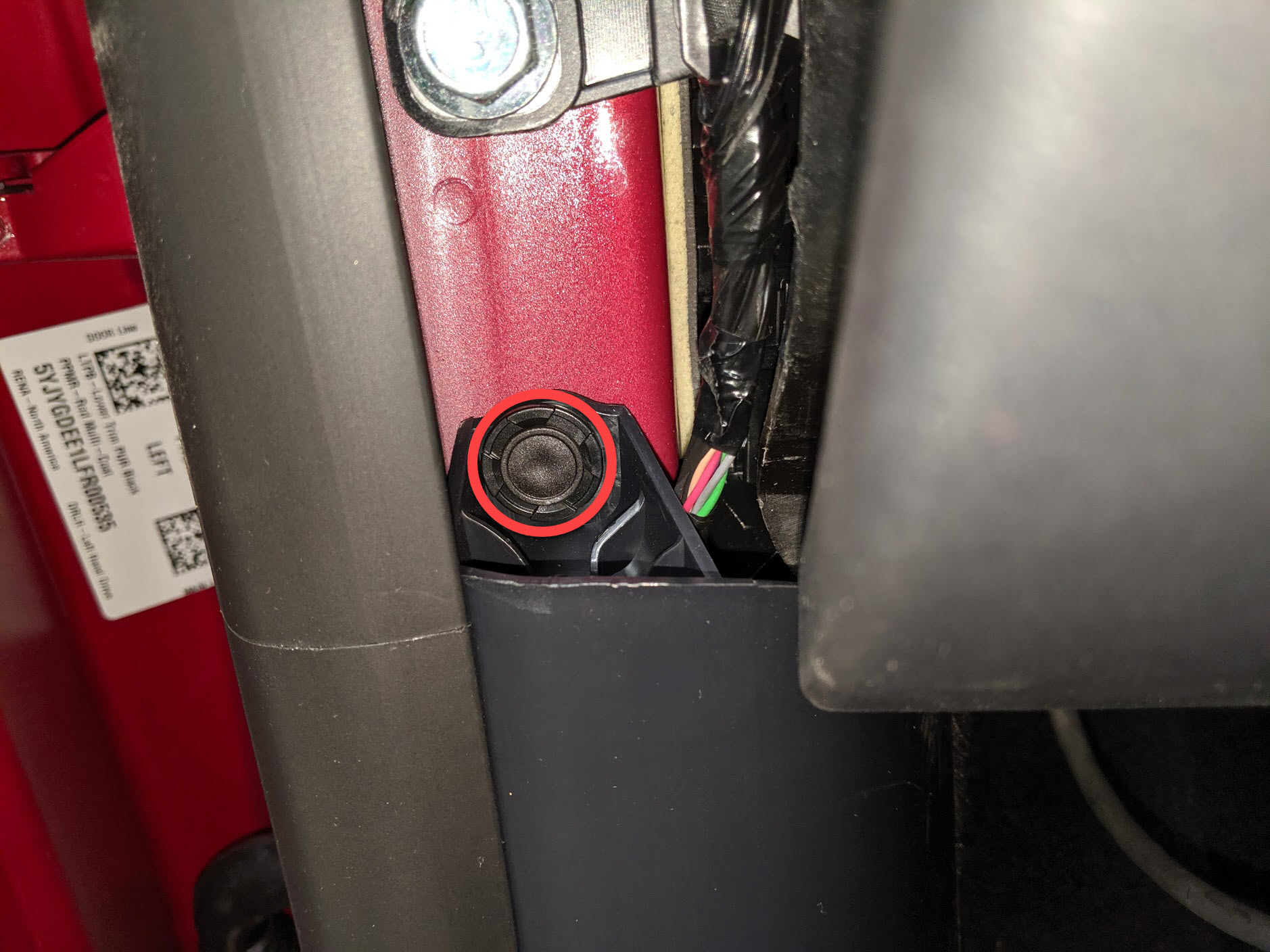

拆卸左侧 A 柱下饰板卡子
注1 个推拉式卡子
-

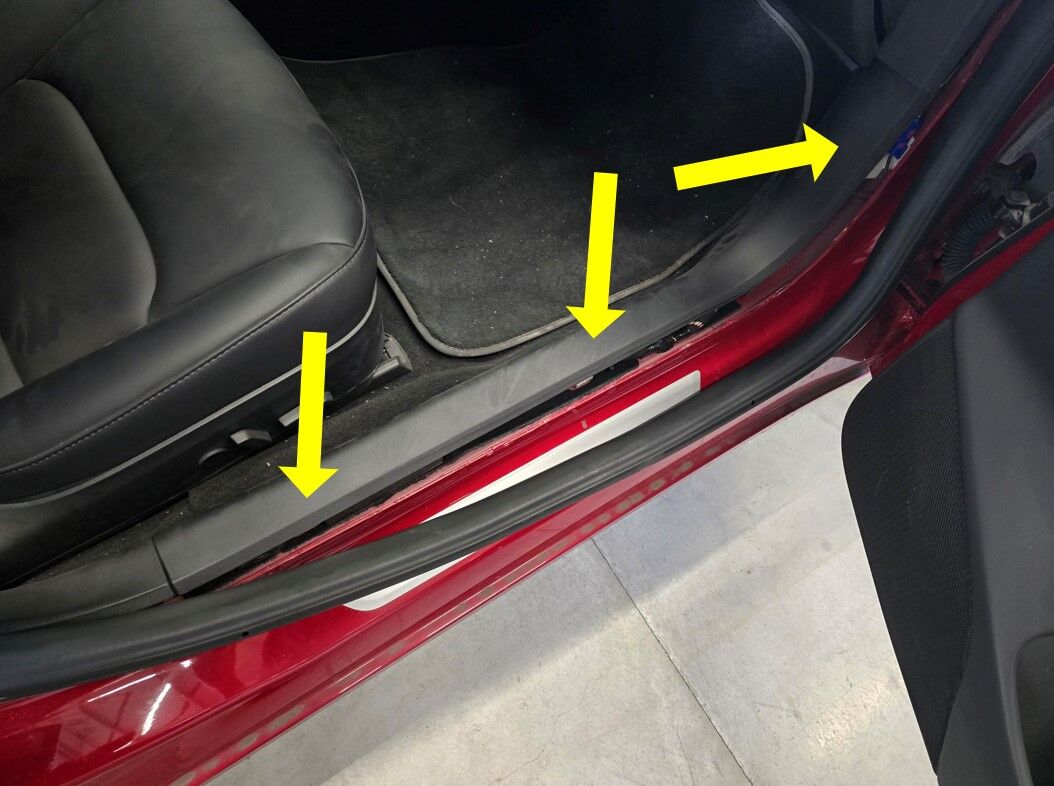

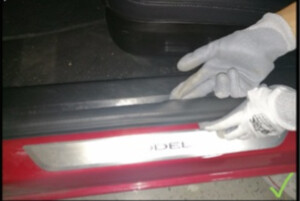

拆卸左侧 A 柱下饰板
注1 个卡子,2 个导片;向上拉动 A 柱后下部,松开卡子,然后向后拉动以松开地毯前部锁片
-

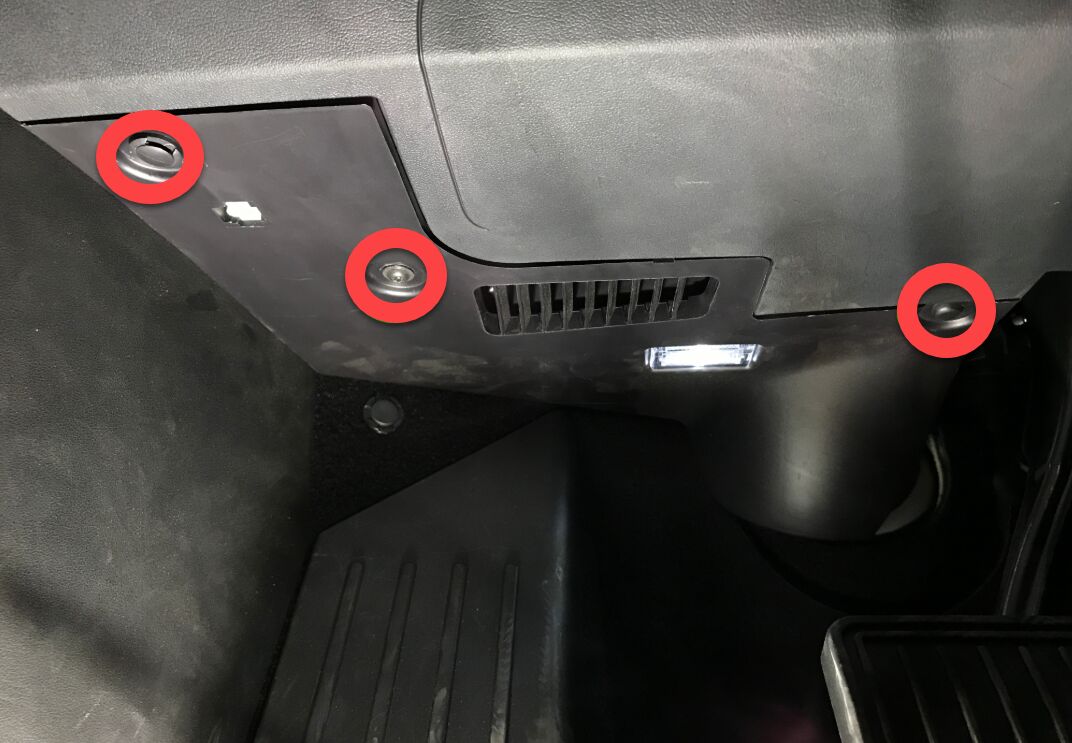

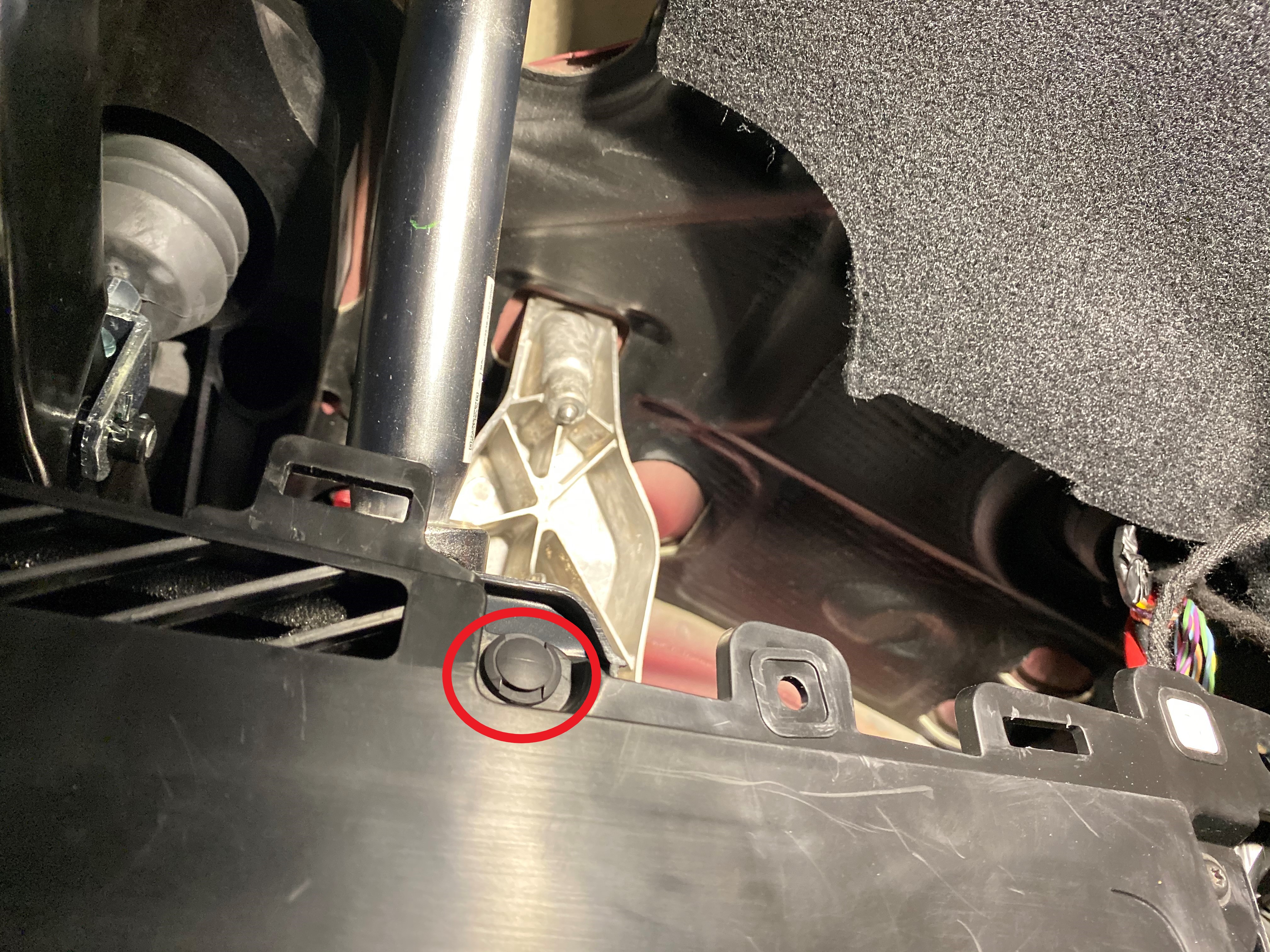

拆卸用于固定左侧脚部空间盖板的螺钉和卡子
注2 个推拉式卡子,1 个螺钉,T20,2.5 Nm
-

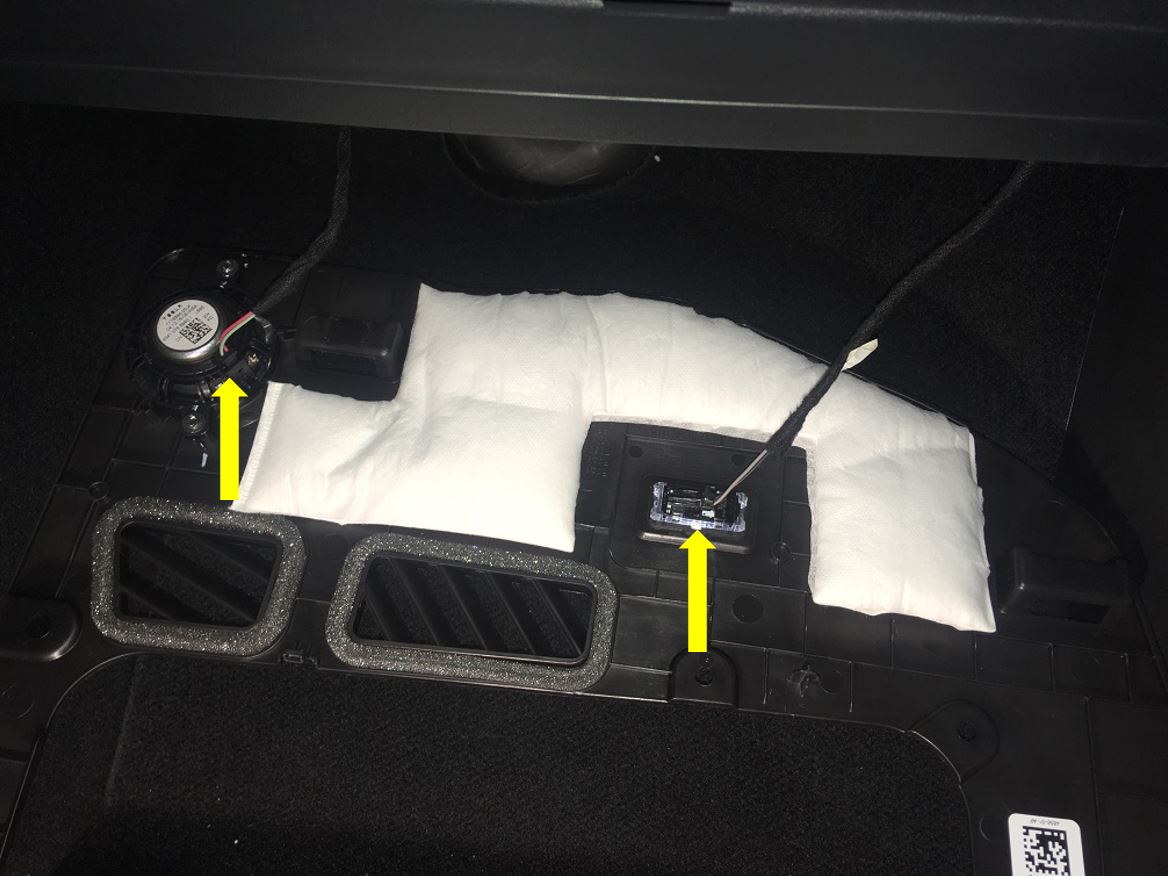

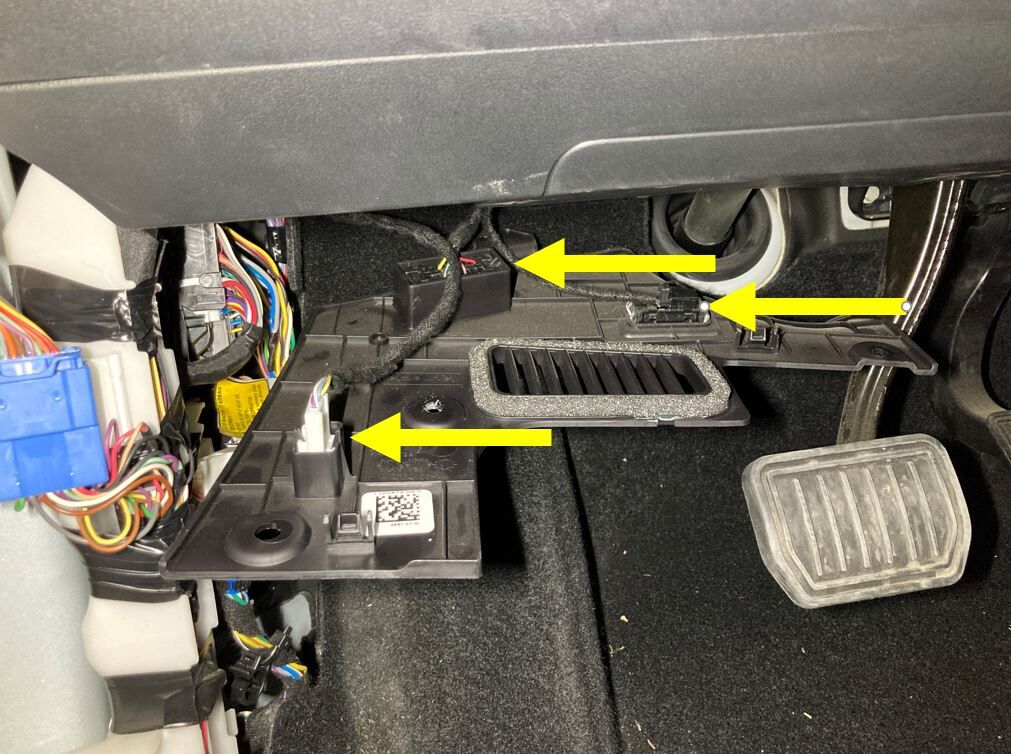

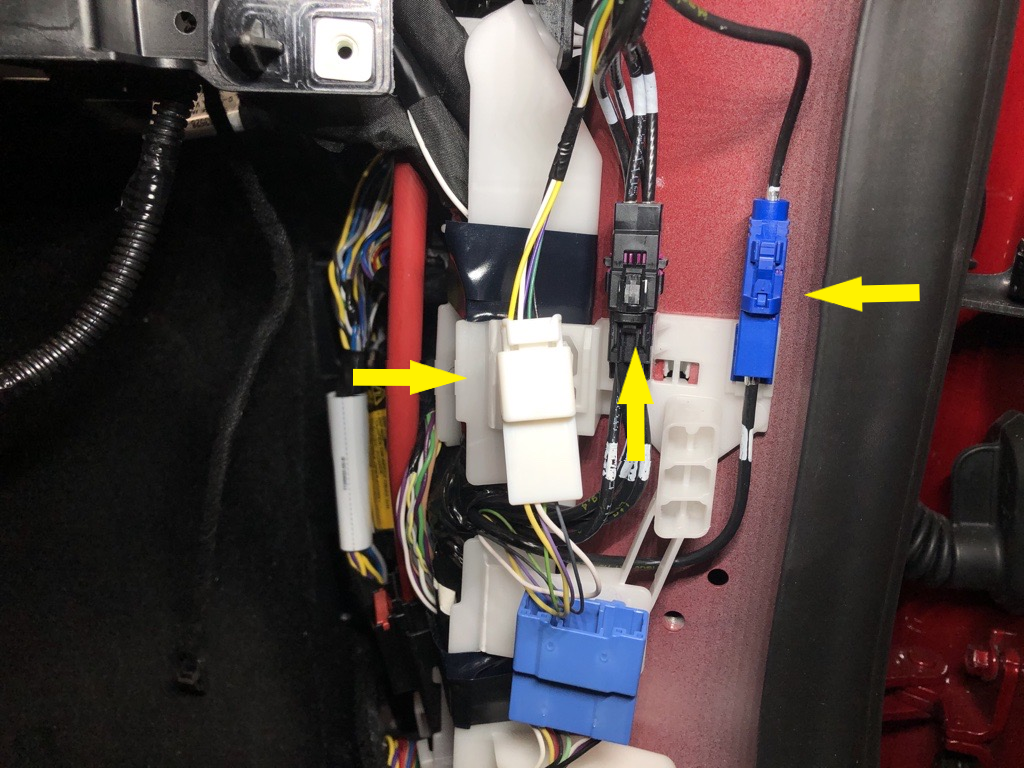

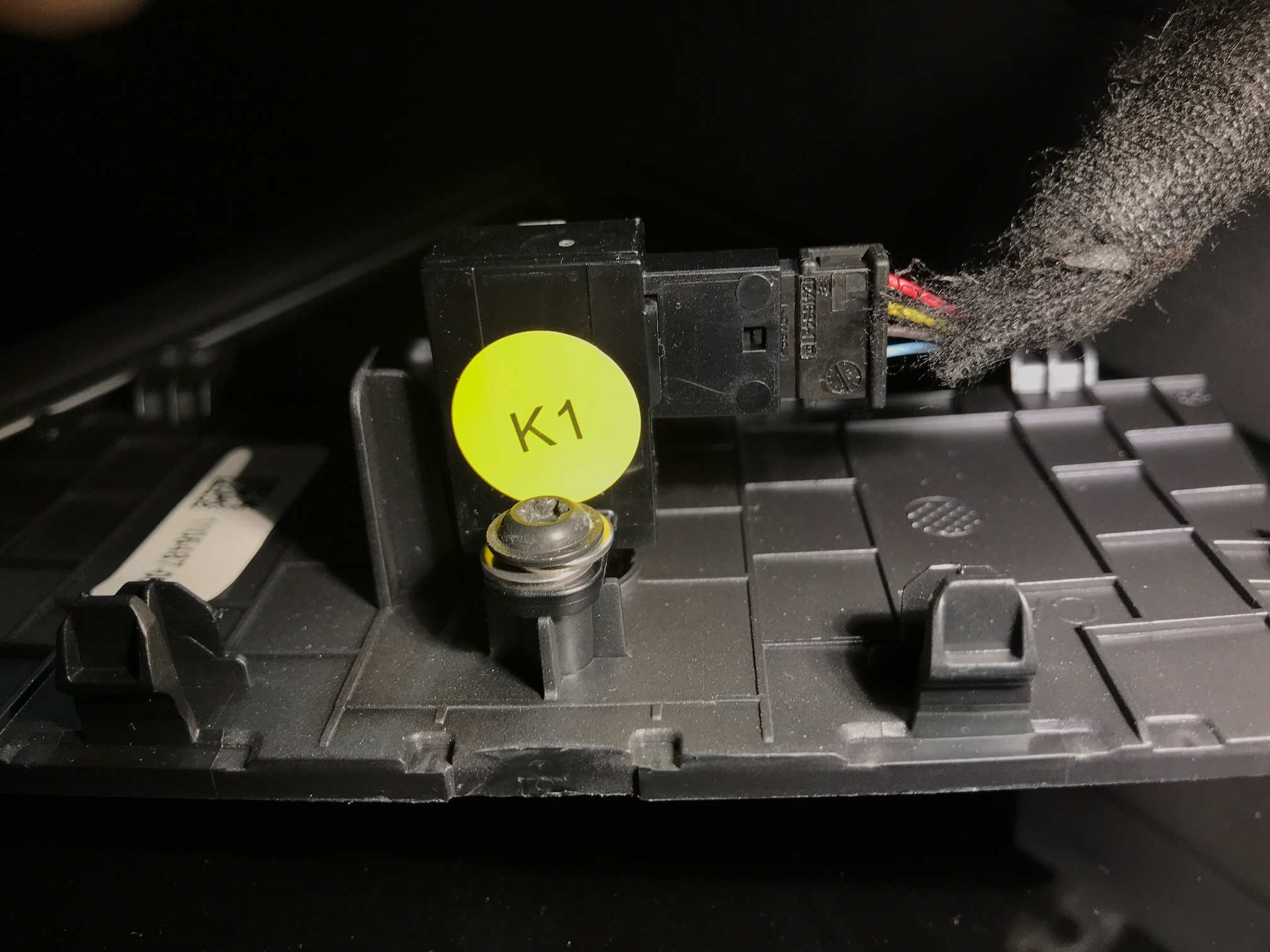

从左侧脚部空间盖板上拆下连接器,然后将其从车辆上拆下
注3 个锁片,1 个以太网连接器,1 个地面照明灯连接器;对于亚太地区的车辆,还必须断开 ODII 连接器
-

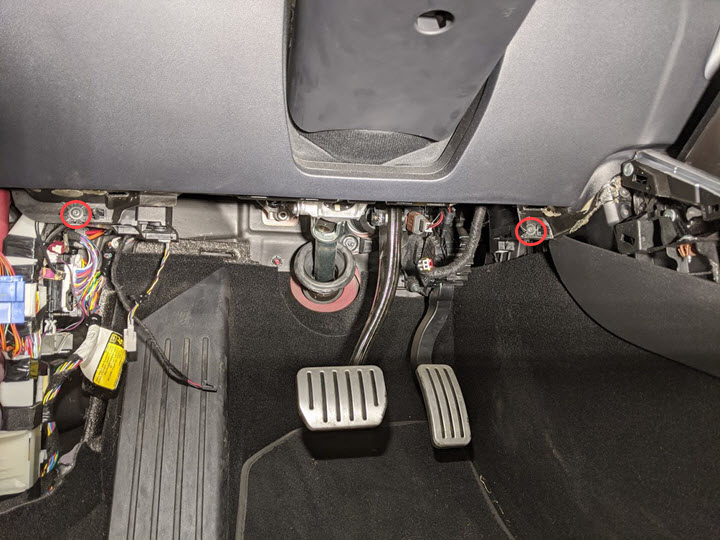

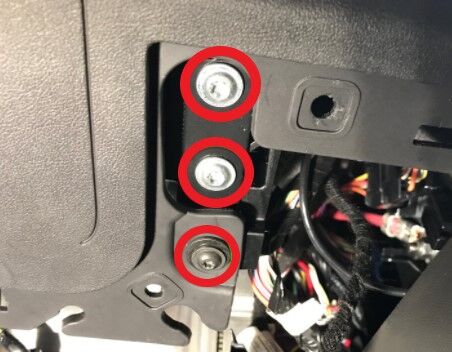

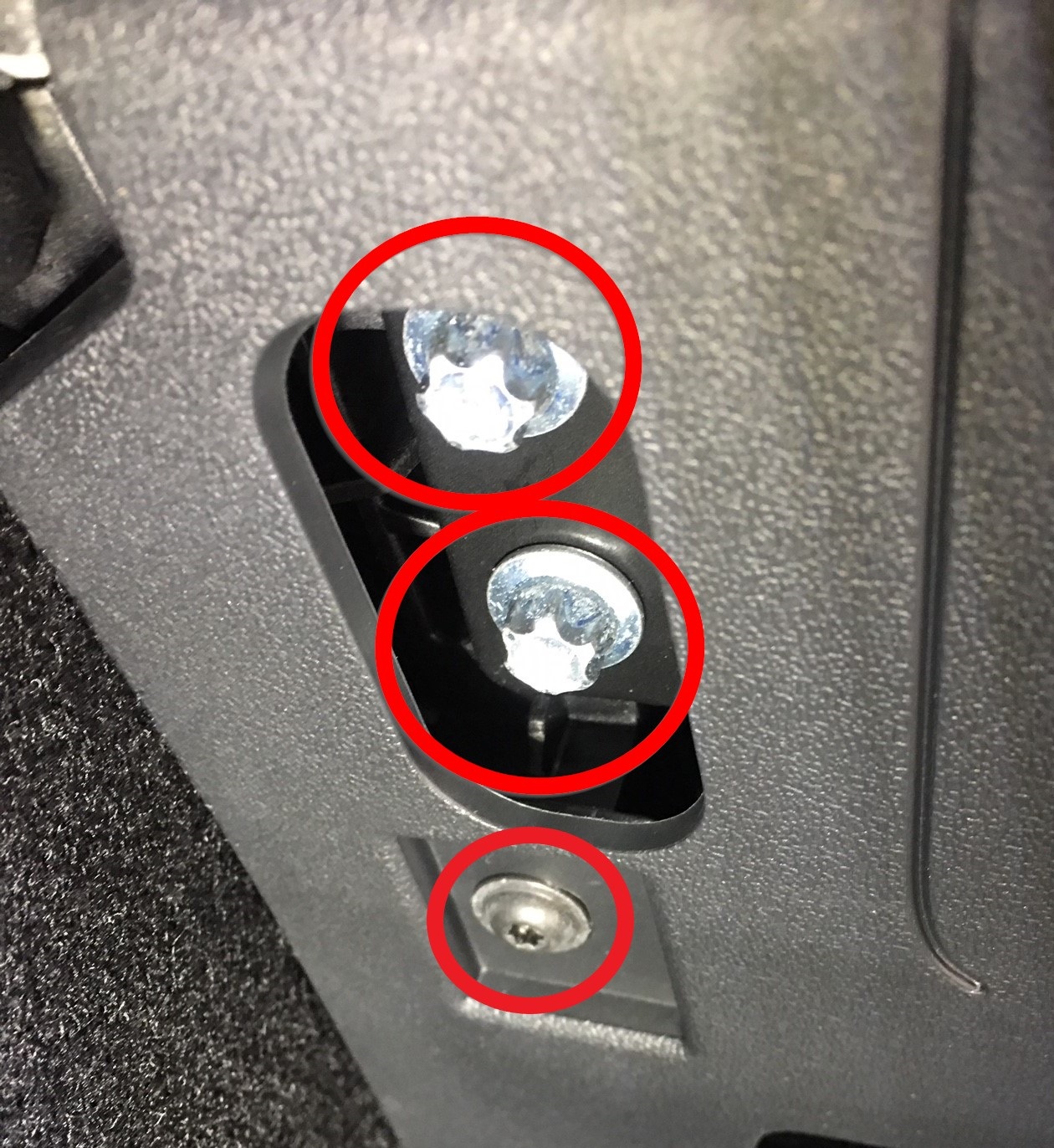

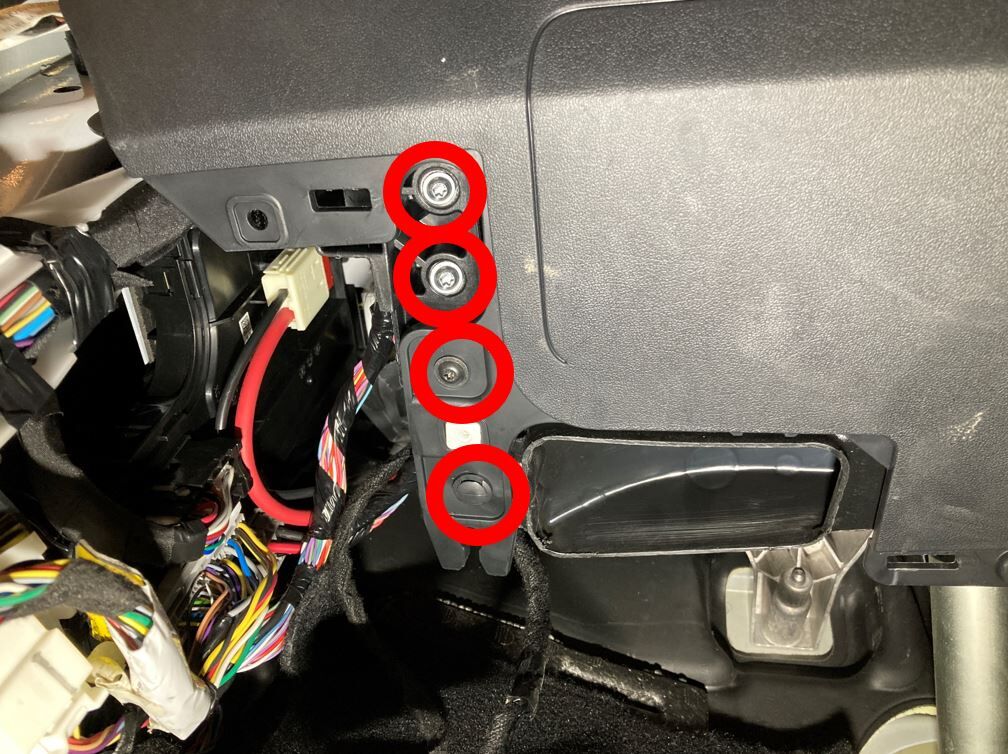

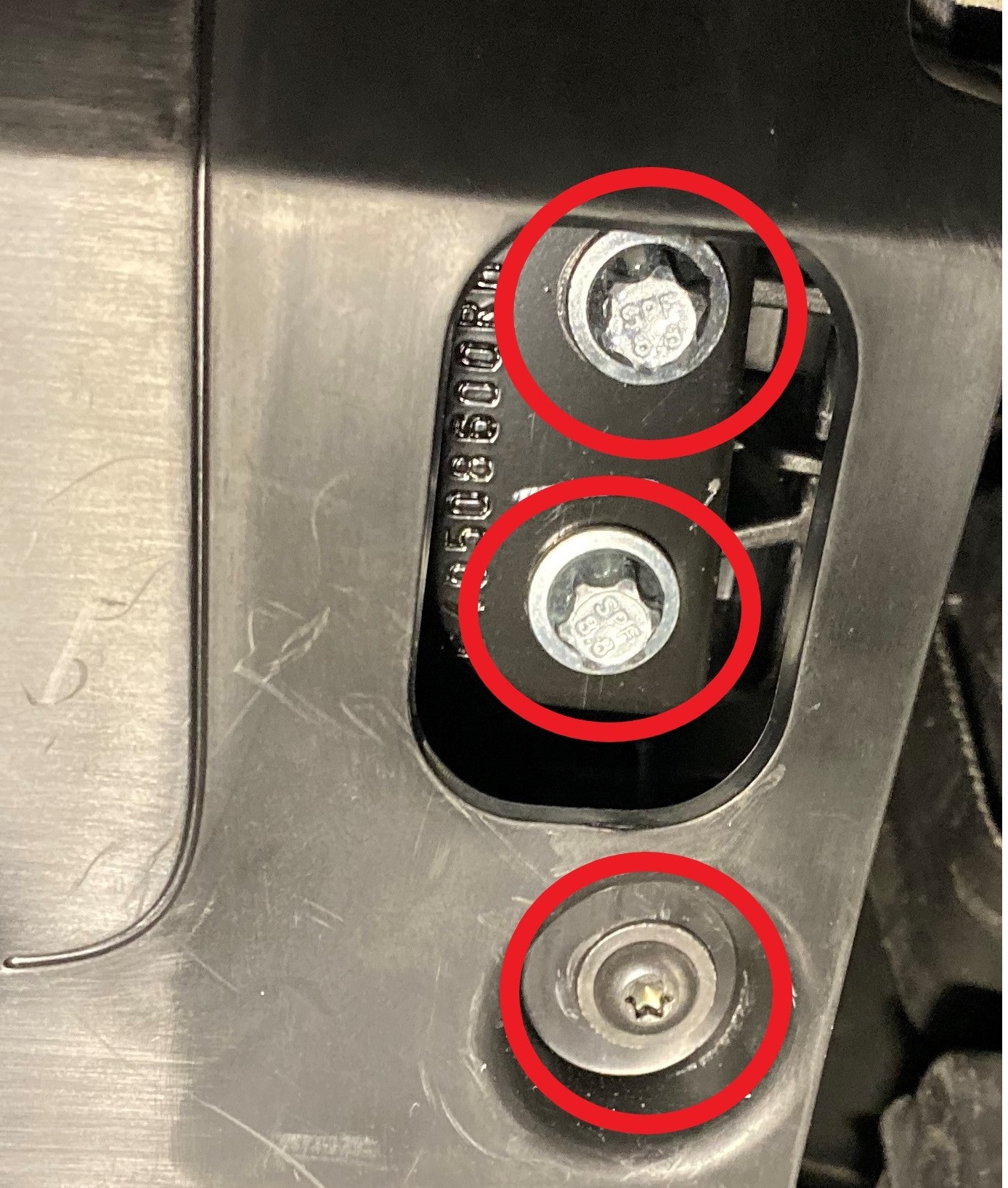

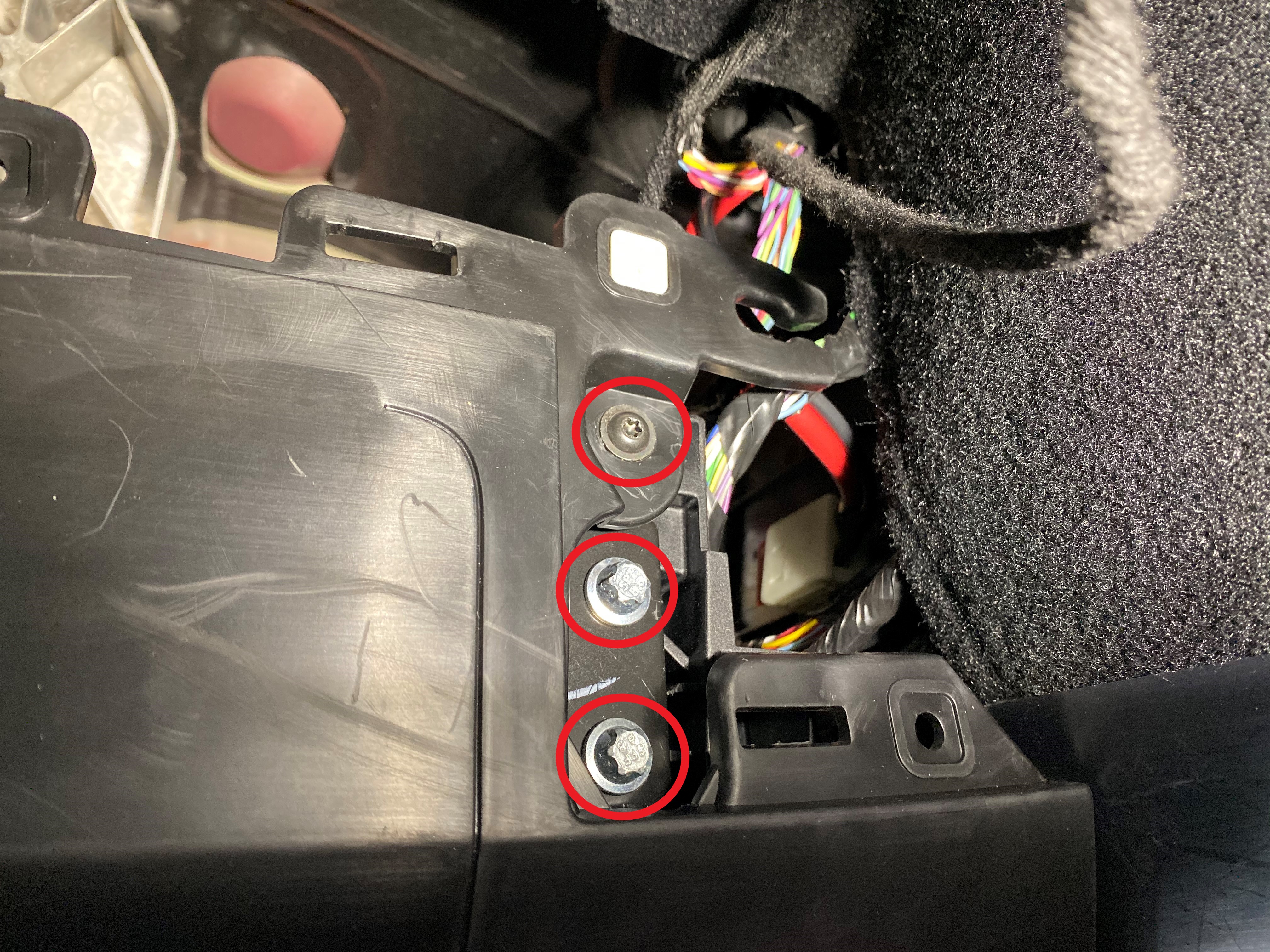

拆卸将驾驶位膝部气囊固定到车辆的紧固件
注1 个推拉式夹,2 个螺钉,T20,2 Nm,4 个耐落螺栓,T30,8 Nm;拆下后弃用;降下时需支撑膝部气囊;连接器/线束长度非常短;新款车配备 4 个耐落螺栓,E10
-

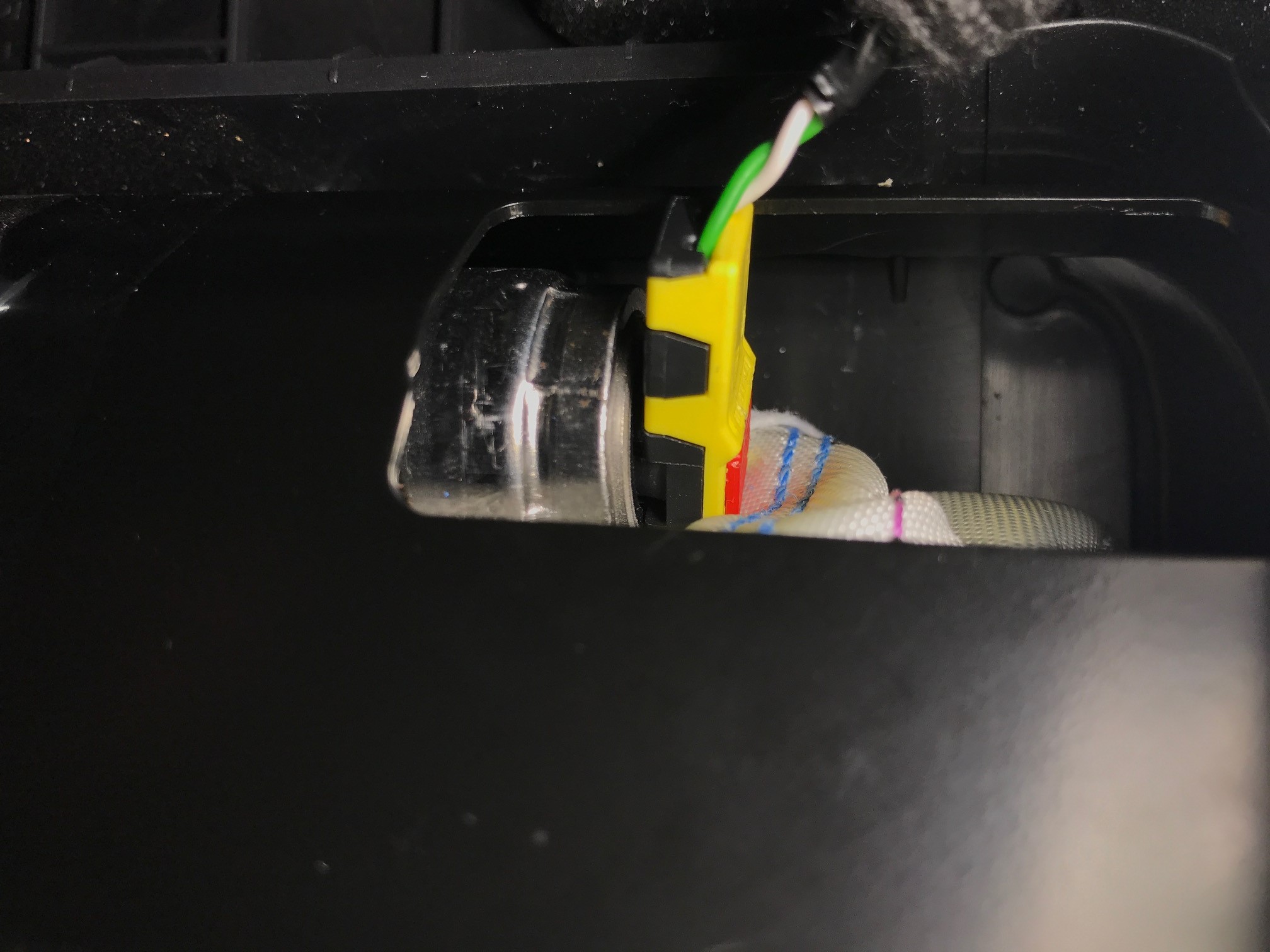

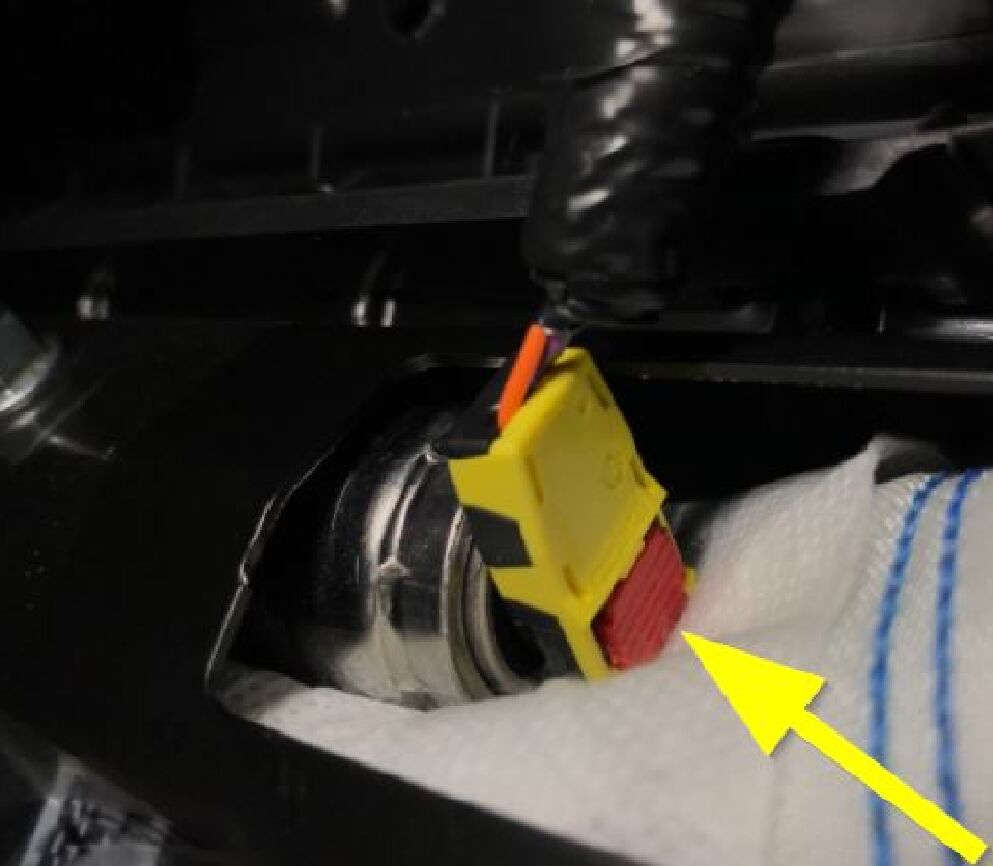

断开驾驶位膝部气囊,将其从车辆上拆下

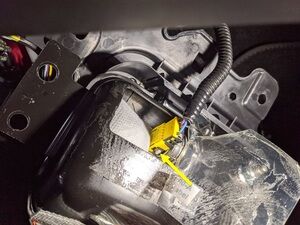

注1 个连接器;松开锁片,然后从气囊上松开引爆装置;断开时需支撑气囊;连接器释放装置可能有所不同
-

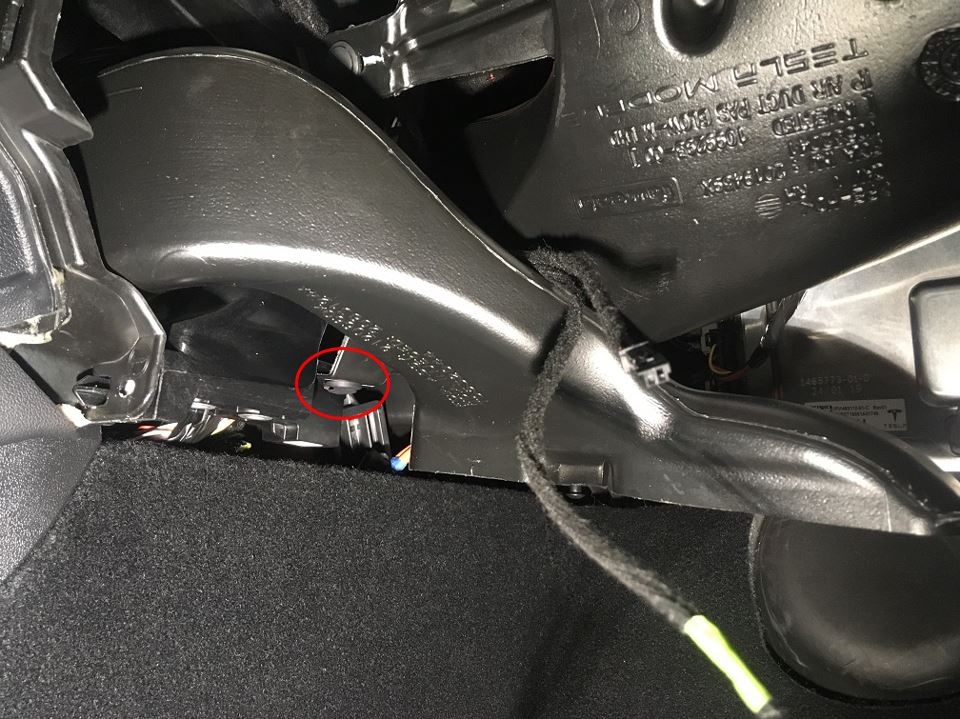

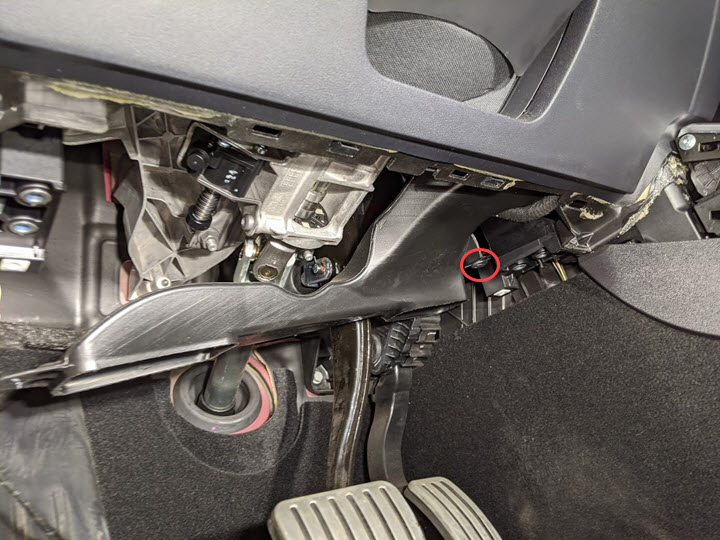

从 HVAC 模块上拆下左侧脚部空间风管
注1 个推拉式卡子
-

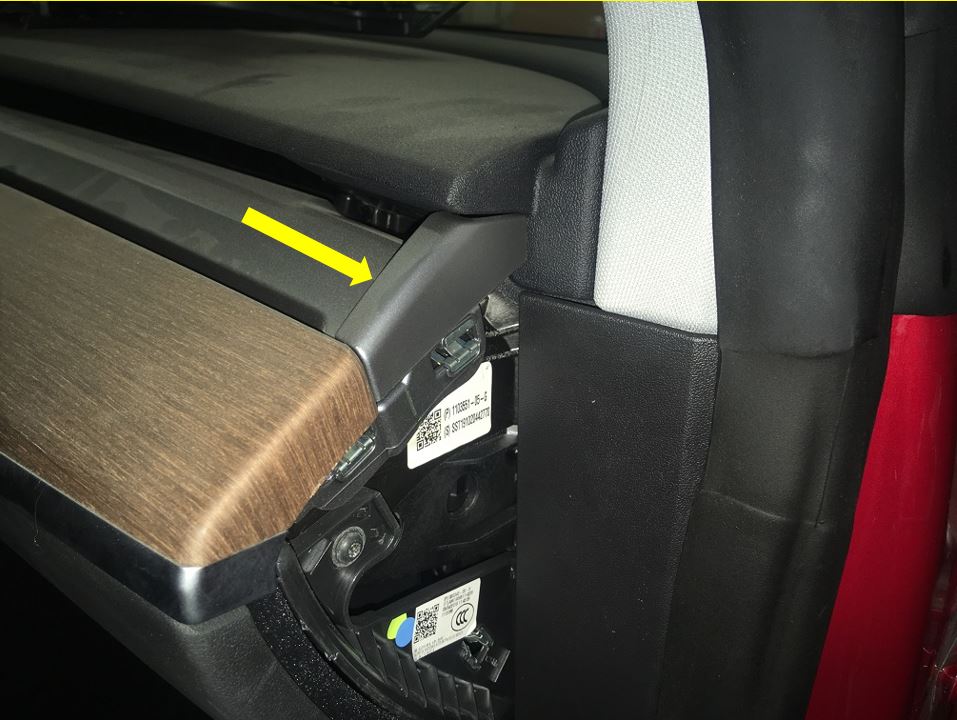

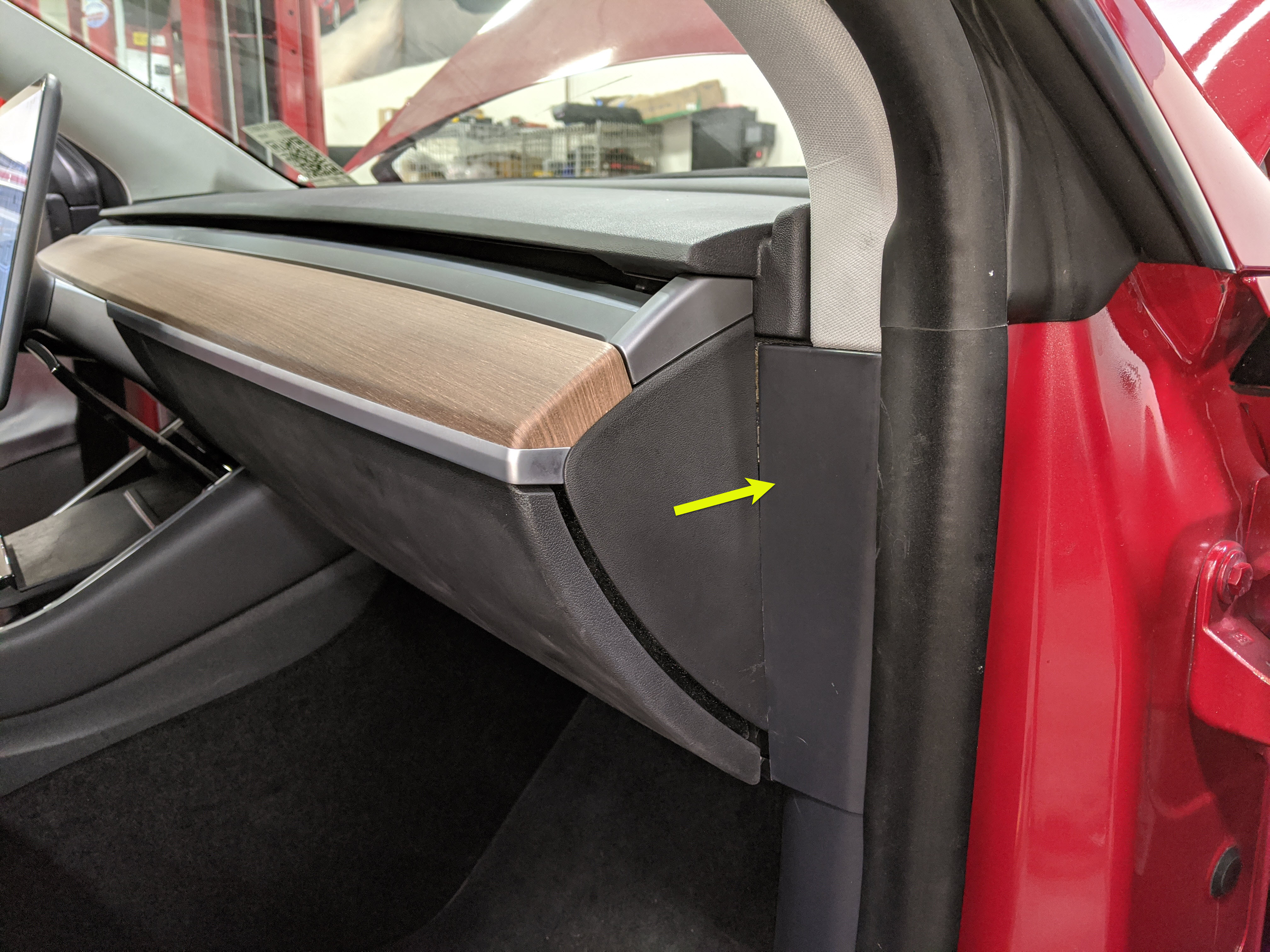

拆卸仪表板右侧端盖
注3 个卡子
-

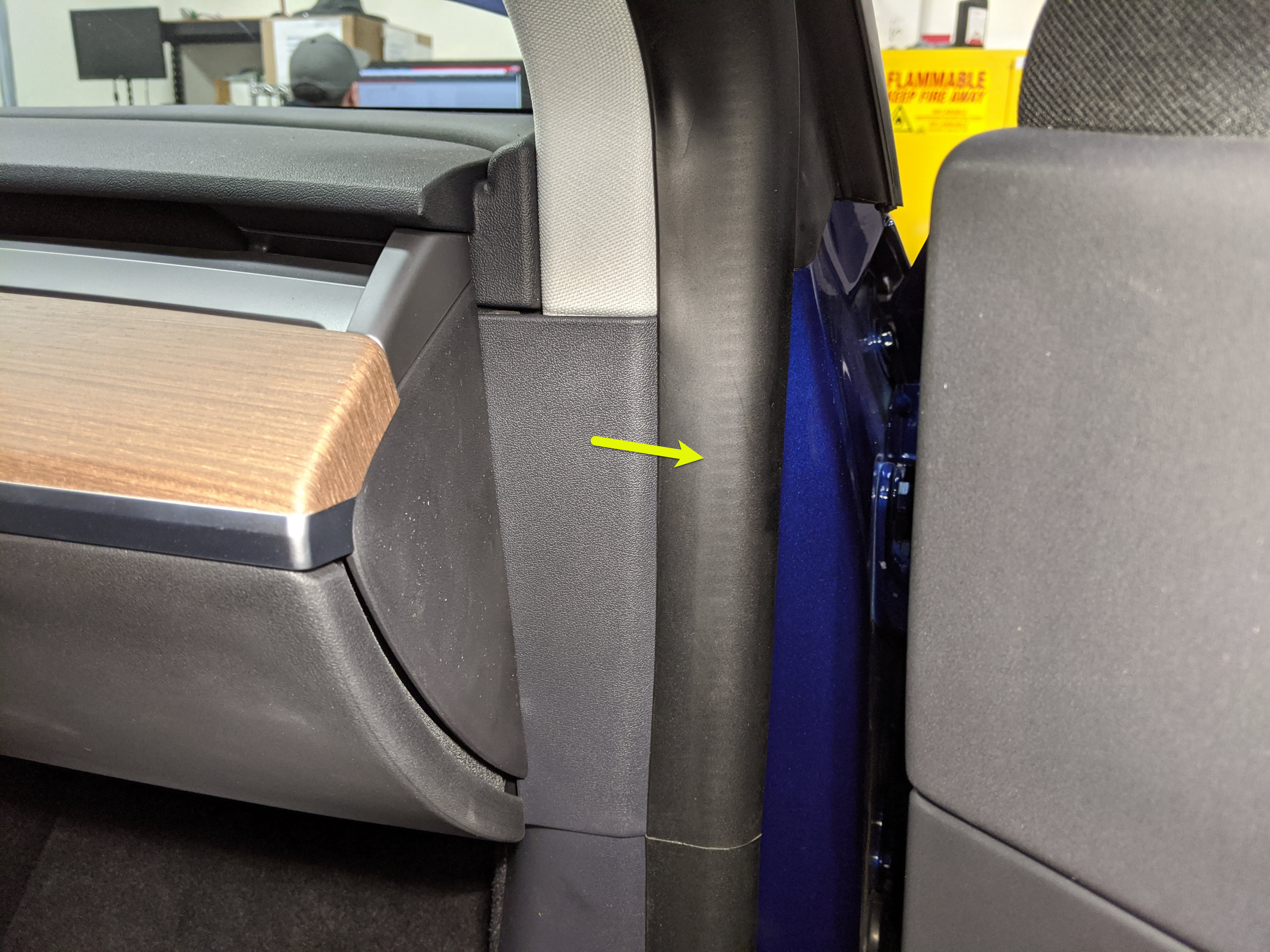

拆卸右侧 A 柱中部总成
注1 个卡子,1 个锁片;松开上部卡子,然后向上拉动 A 柱中部以将其拆下
-
从主装饰总成上拆下右侧气波卡座盖
注2 个卡子
-
拆卸右侧 A 柱上饰板
注3 个卡子;拉动 A 柱上部内侧;扭动 3 个系带钩并将其拉出外壳后拆下;然后向上拉动 A 柱上部,以将其拆下
-
拆卸右侧 A 柱下部饰板夹
注1 个推拉式卡子
-
拆卸右侧 A 柱下饰板
注1 个卡子,2 个导片;向上拉动 A 柱后下部,松开卡子,然后向后拉动以松开地毯前部锁片
-
拆下固定右侧脚部空间总成的夹子
注4 个推拉式卡子
-
断开右侧脚部空间总成连接器,将其从车辆上拆下
注2 个电气连接器
-

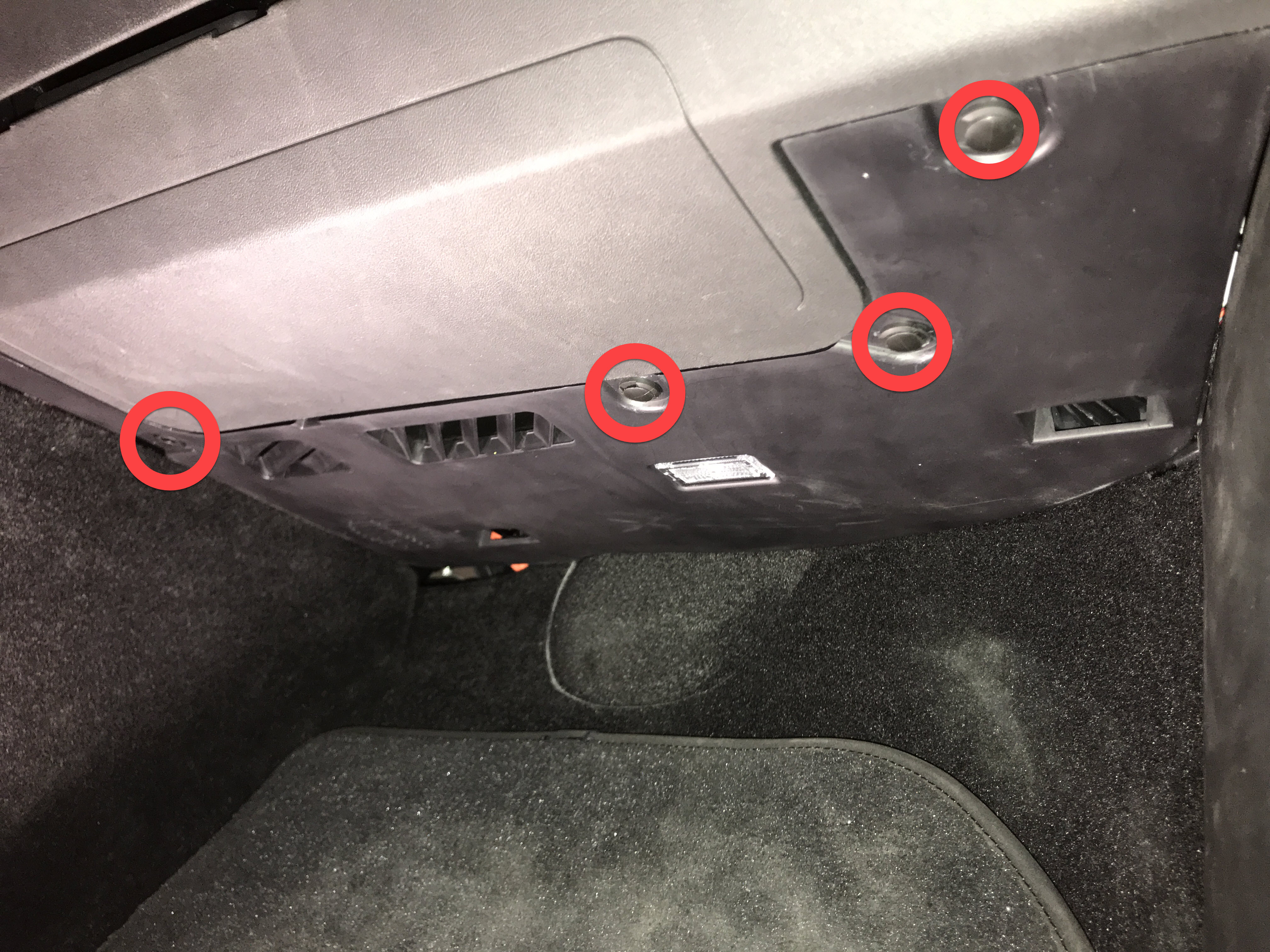

拆卸将副驾位膝部气囊固定到车辆的紧固件
注4 个耐落螺栓,T30,8 Nm;拆下后弃用;2 个螺钉,T20,2 Nm,1 个推拉式夹;新款车配备 4 个耐落螺栓,E10
-
将副驾位膝部气囊从车上拆下

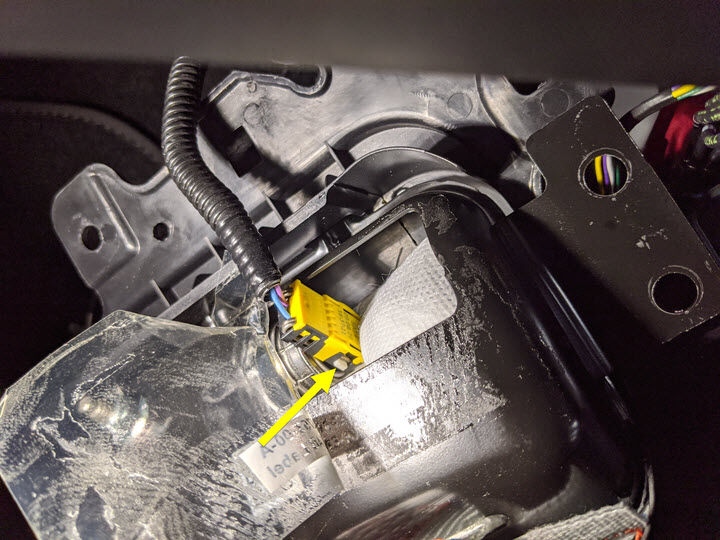

注1 个连接器;松开锁片;连接器释放装置可能不同
-
拆卸主装饰总成

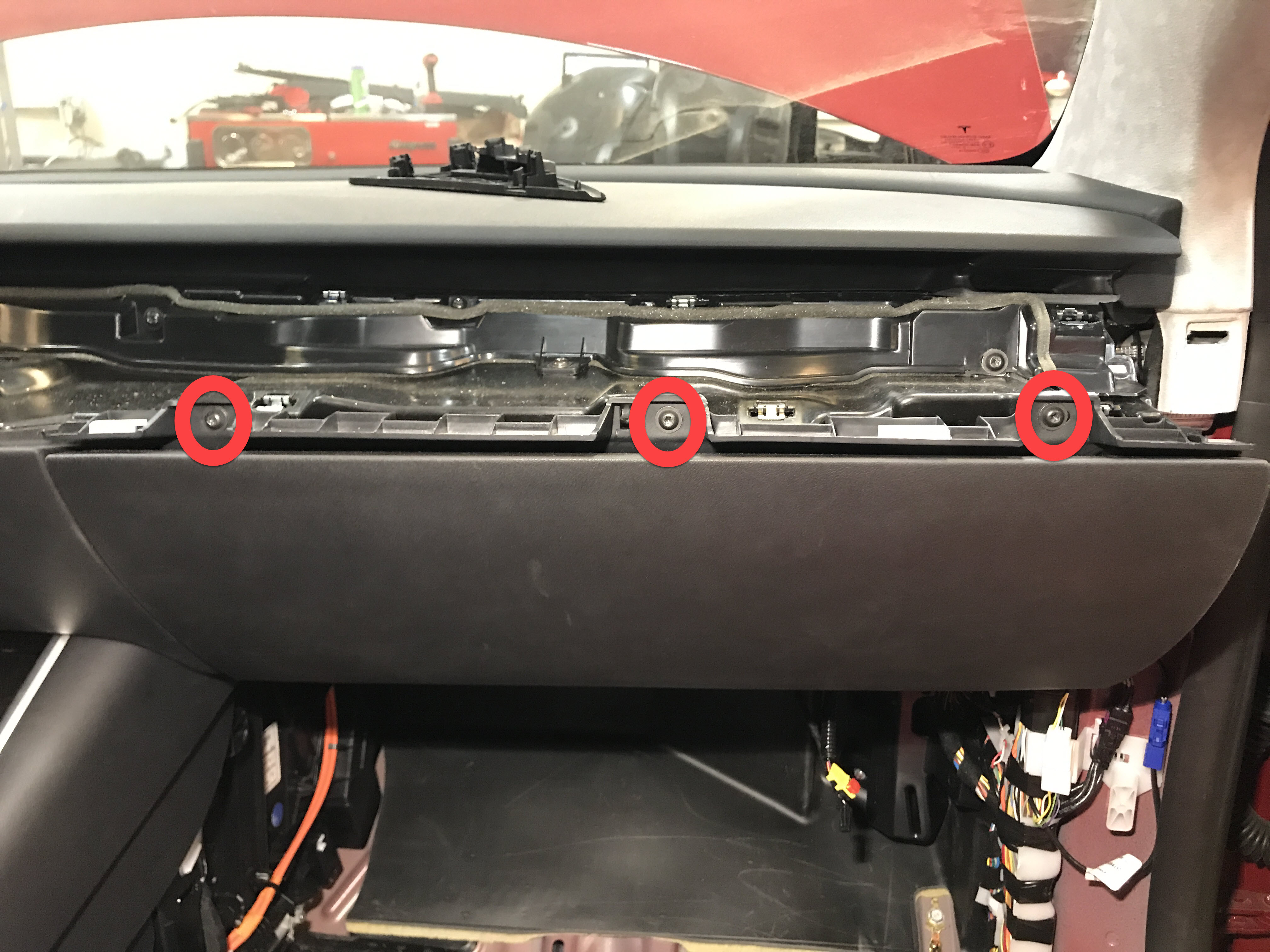

注不需要取下整块饰板。抬起饰板的 RH 侧就会有足够的空间拆下固定手套箱顶部的 3 个梅花螺钉;必要时更换固定夹
-

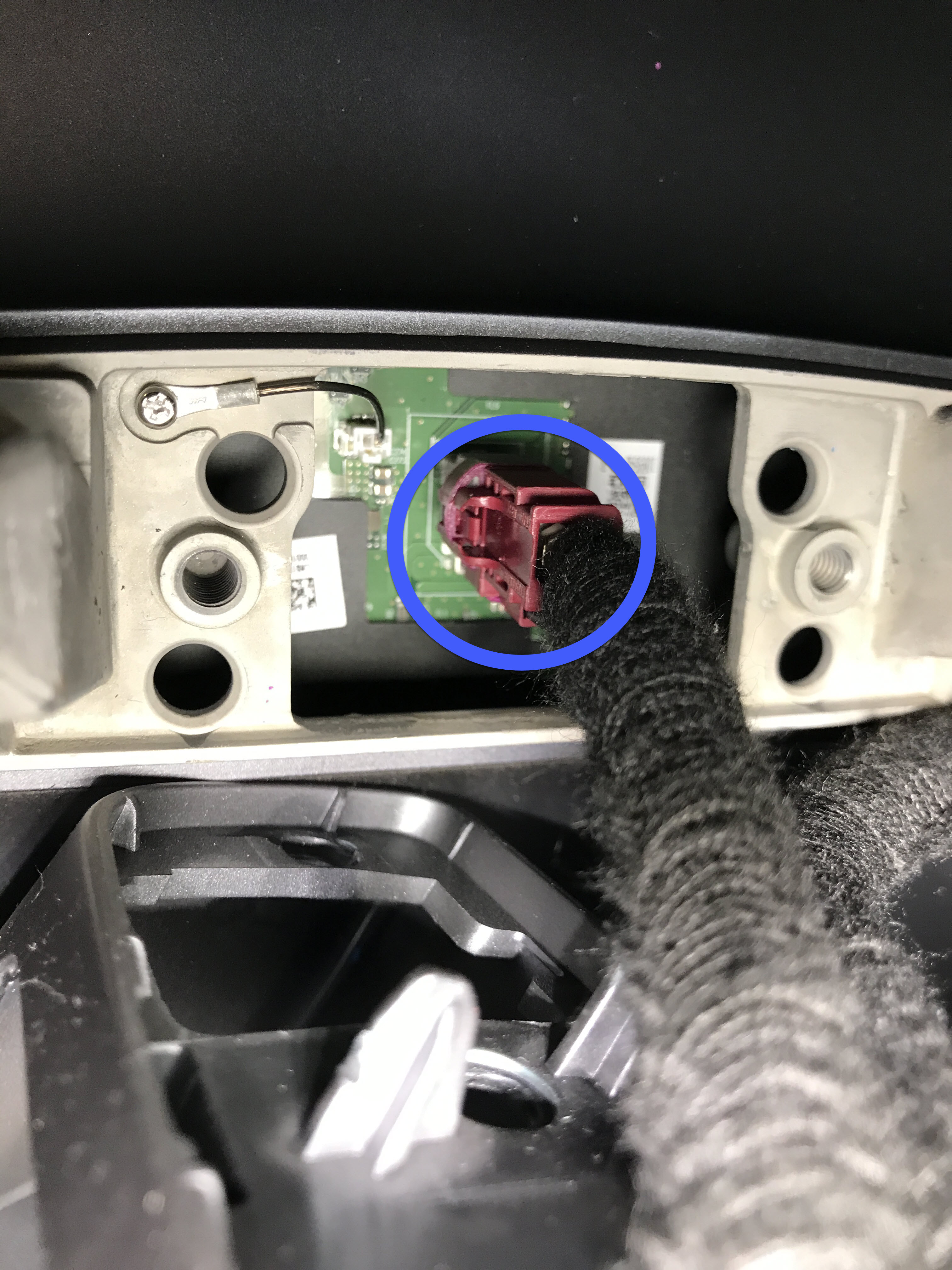

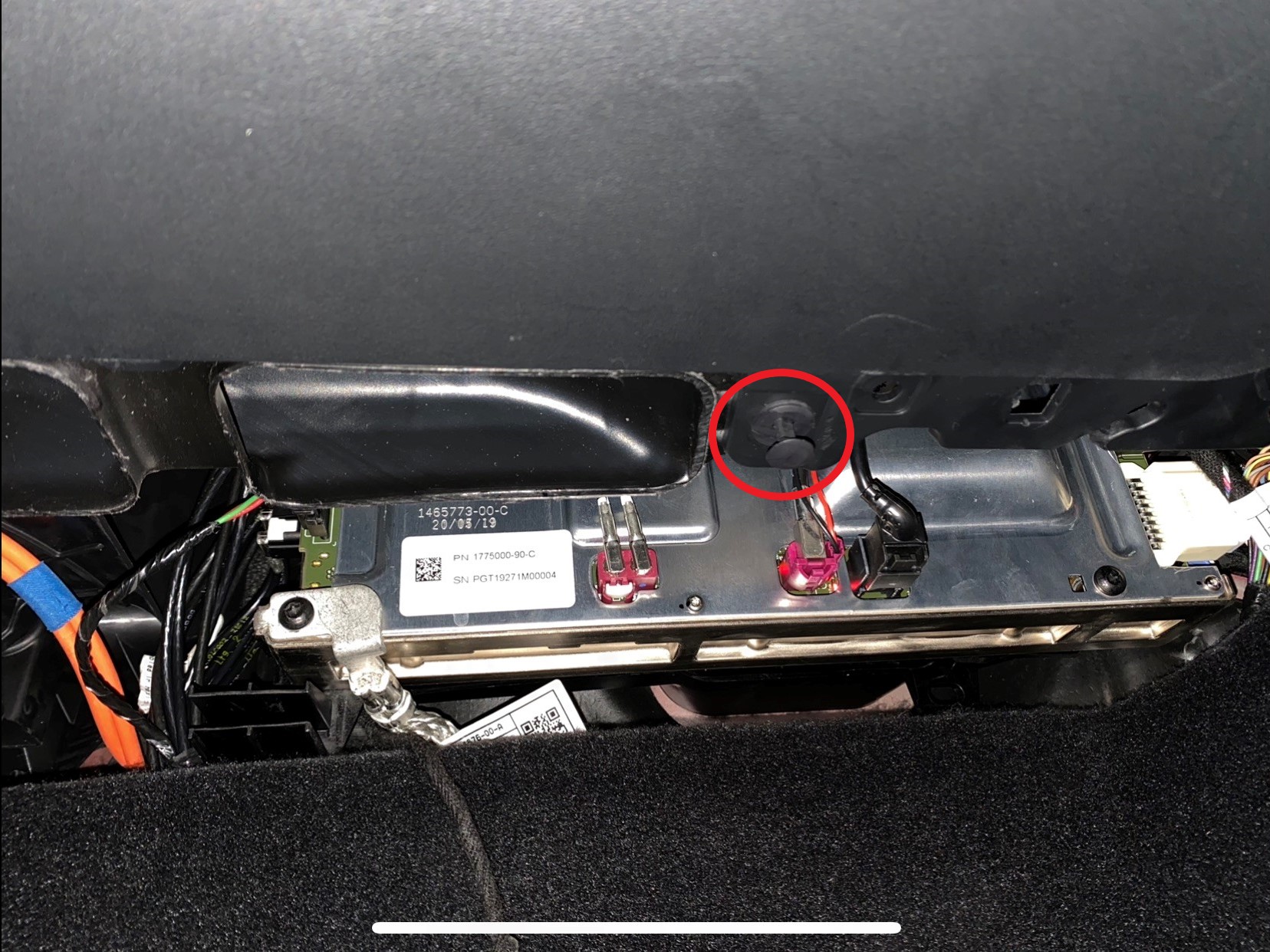

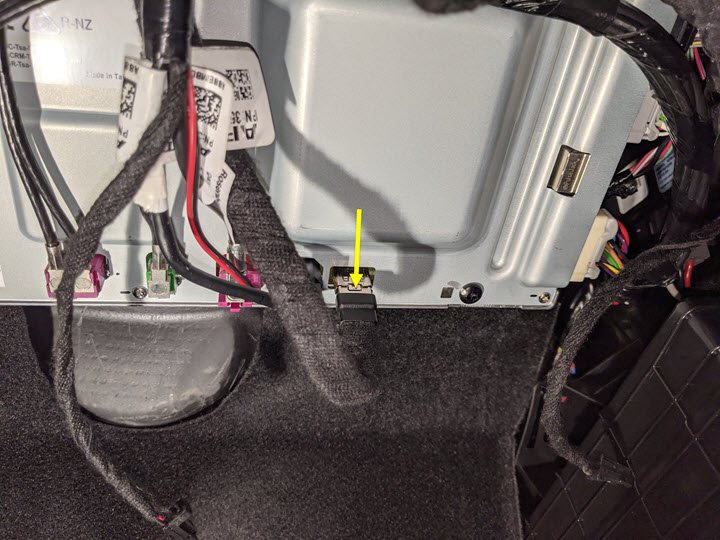

将手套箱 USB 线缆从车载电脑上断开
注1 个连接器;按下 USB 线缆顶部的闩锁以松开内部闩锁,然后从车载电脑上松开
-
拆卸将手套箱总成固定到仪表板支架的螺钉
注6 个螺钉,T20,2.3 Nm
-

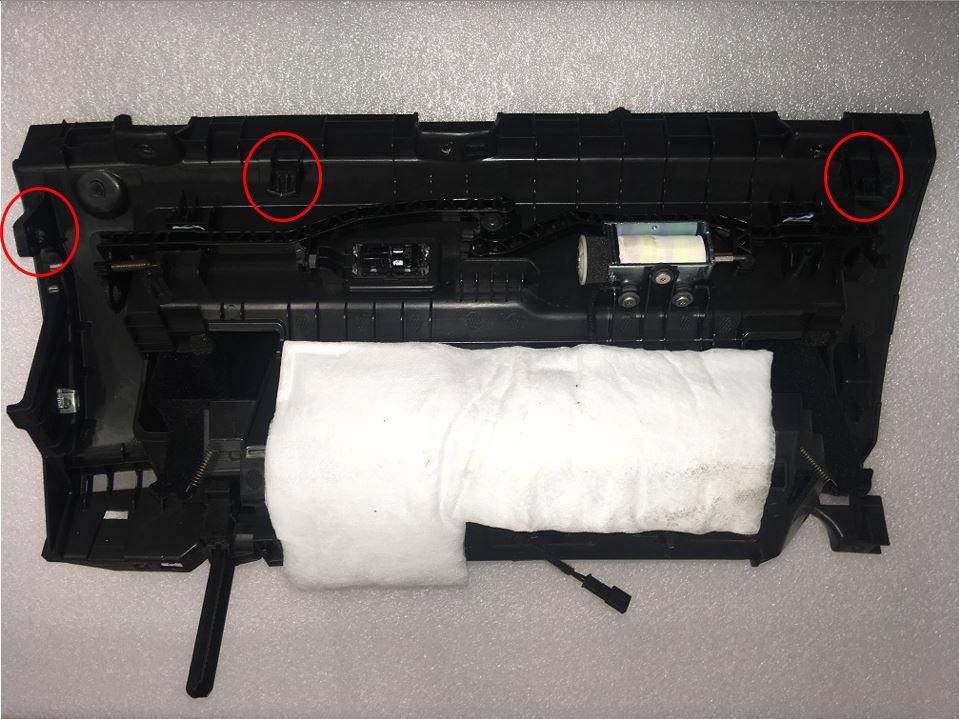

从仪表板支架上拆下手套箱
注3 个卡子
-
断开手套箱总成连接器
注3 个电气连接器
-

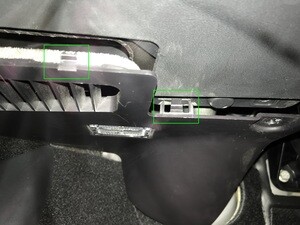

拆下乘客位脚部空间通风槽
注1 个推拉式卡子
-

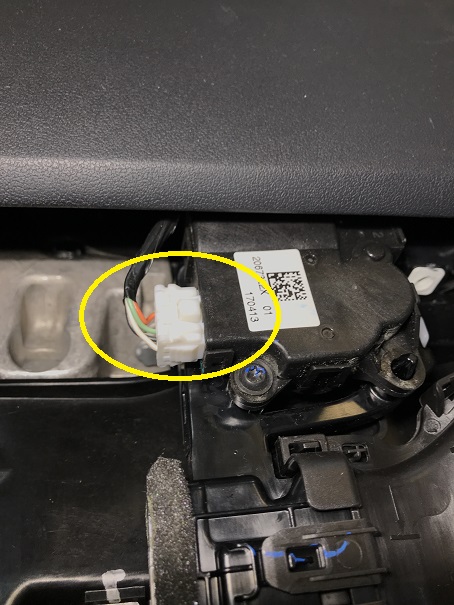

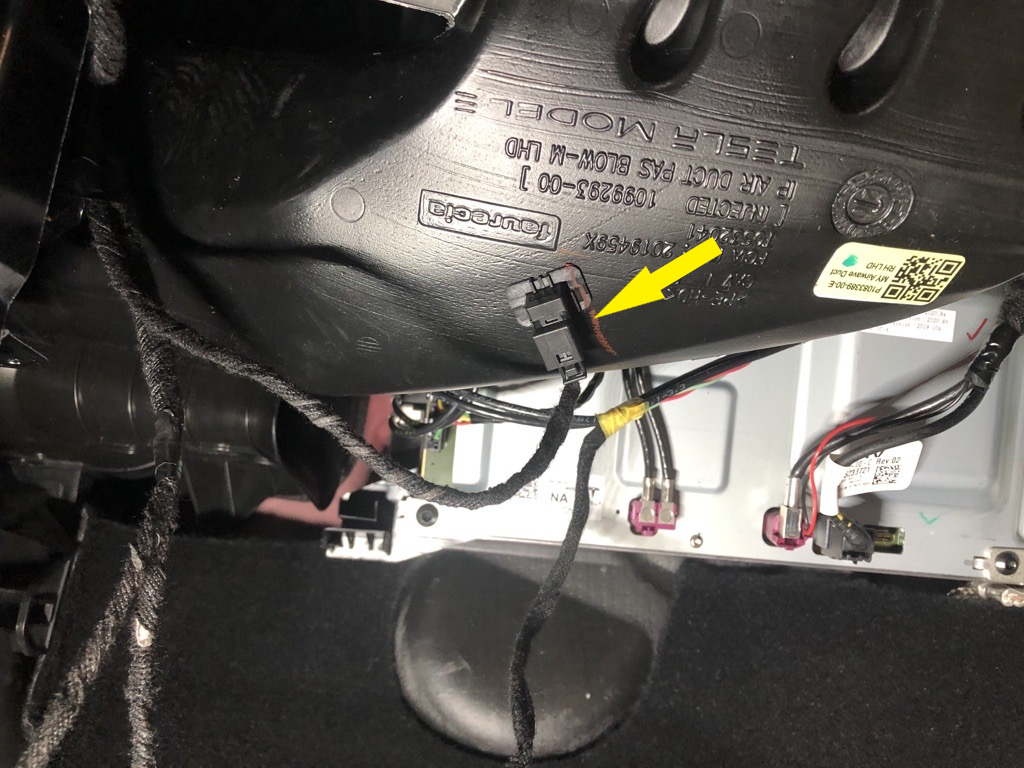

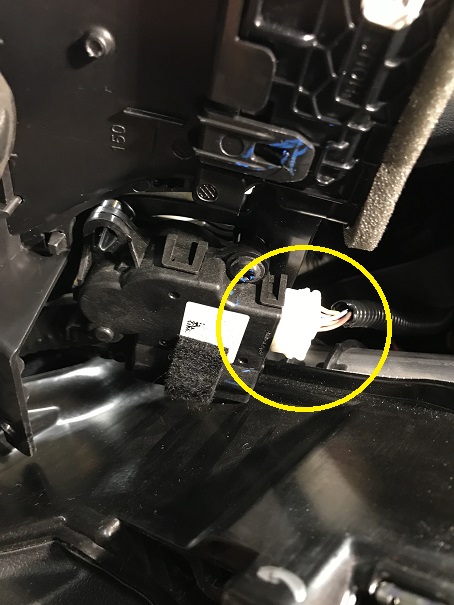

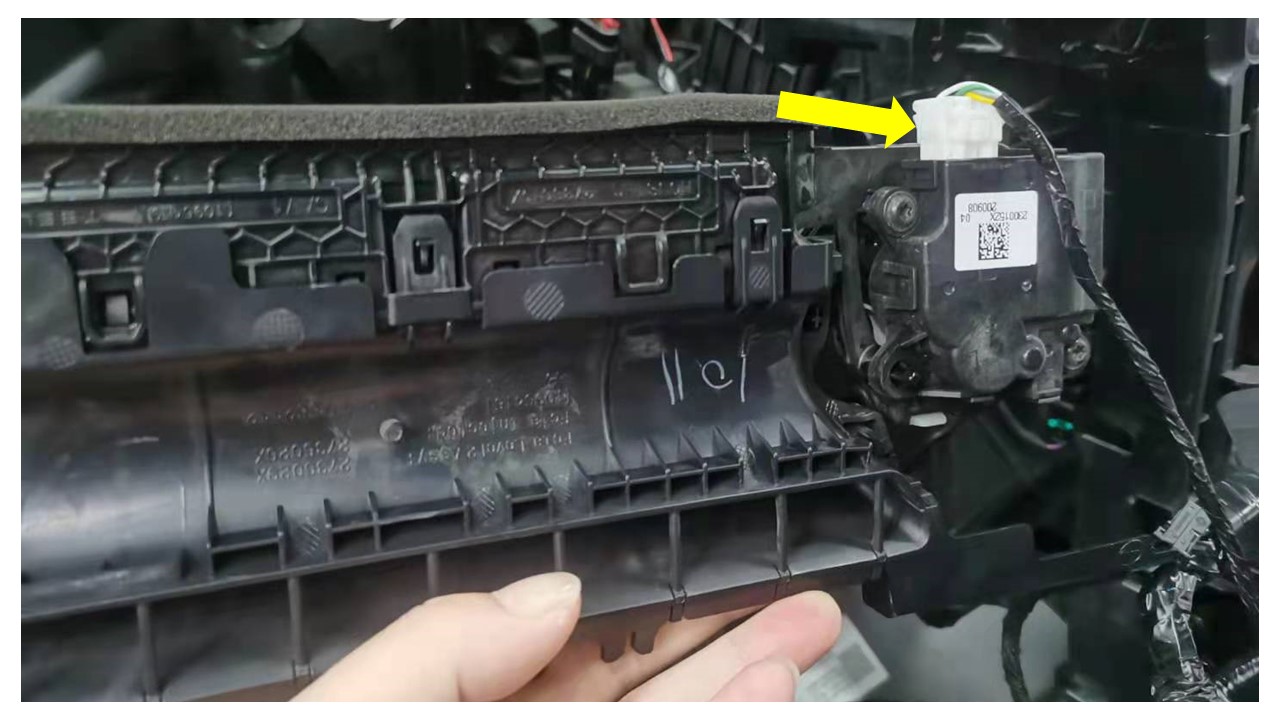

断开 RH 上部导管热敏电阻与 RH 仪表板气波槽的连接
注1 个连接器
-

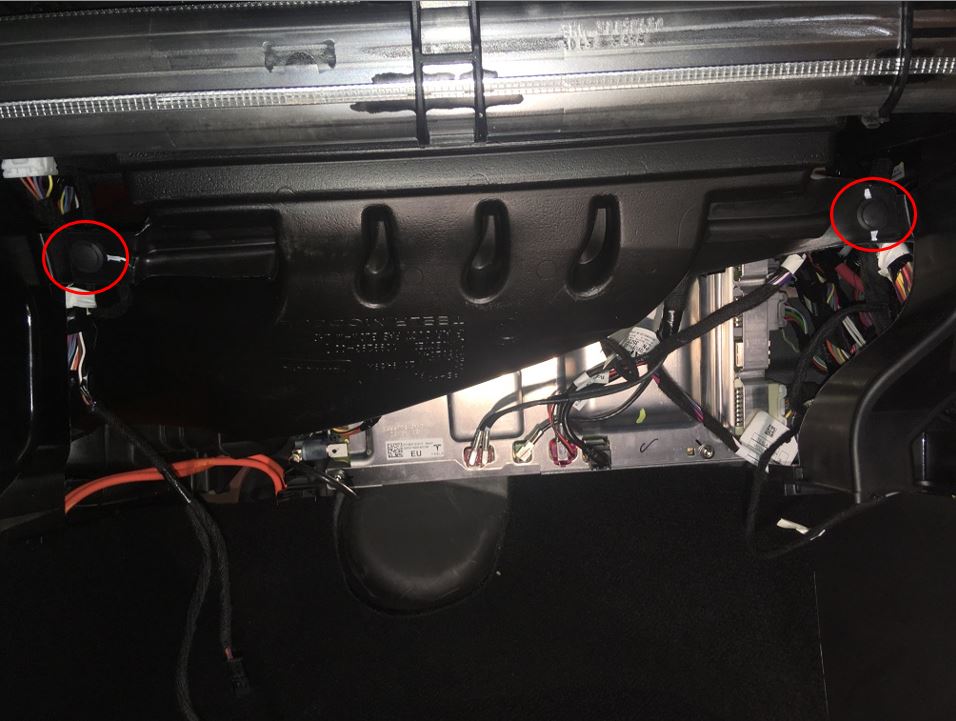

拆下 RH 仪表板气波槽
注2 个推拉式卡子
-

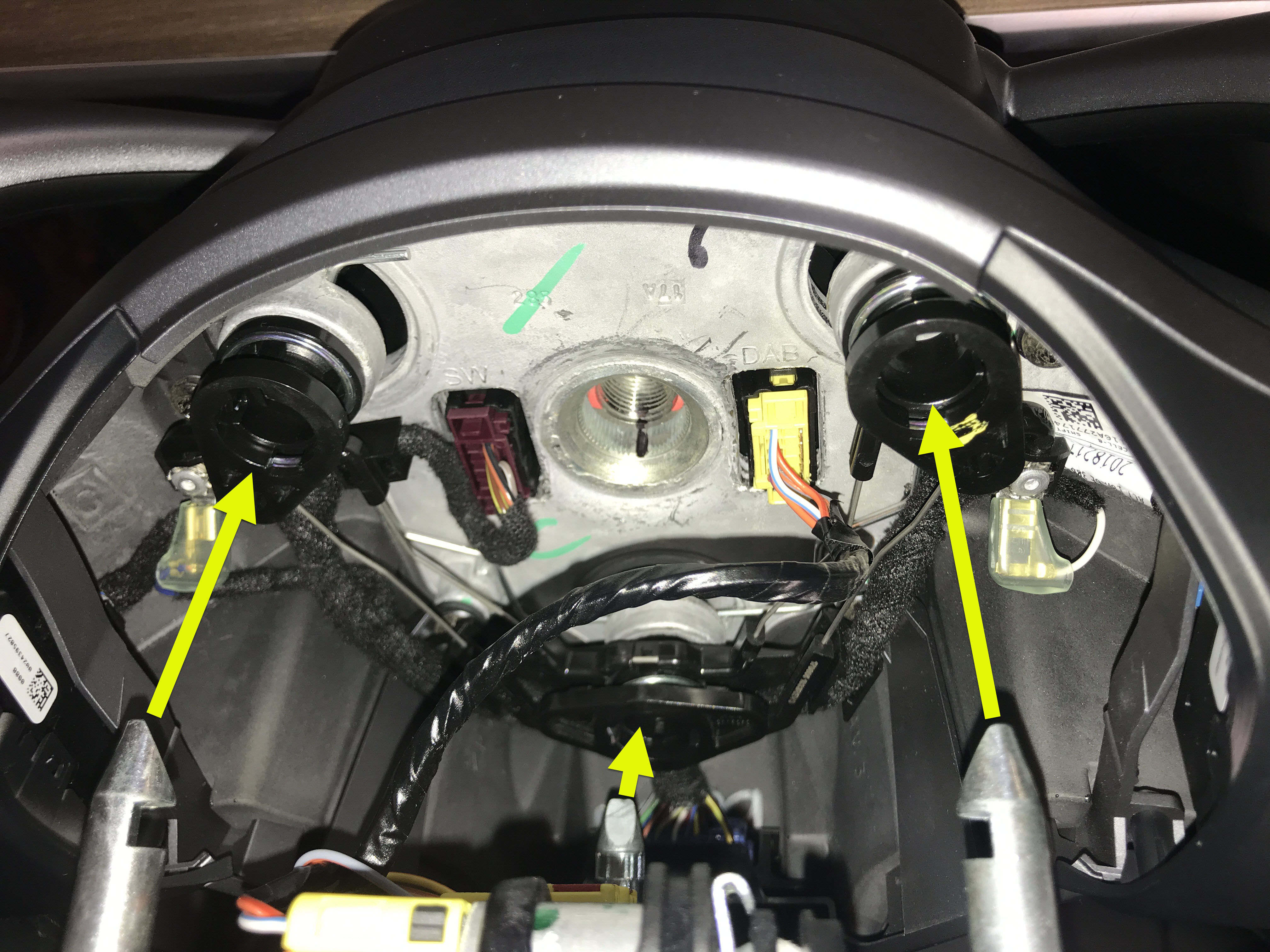

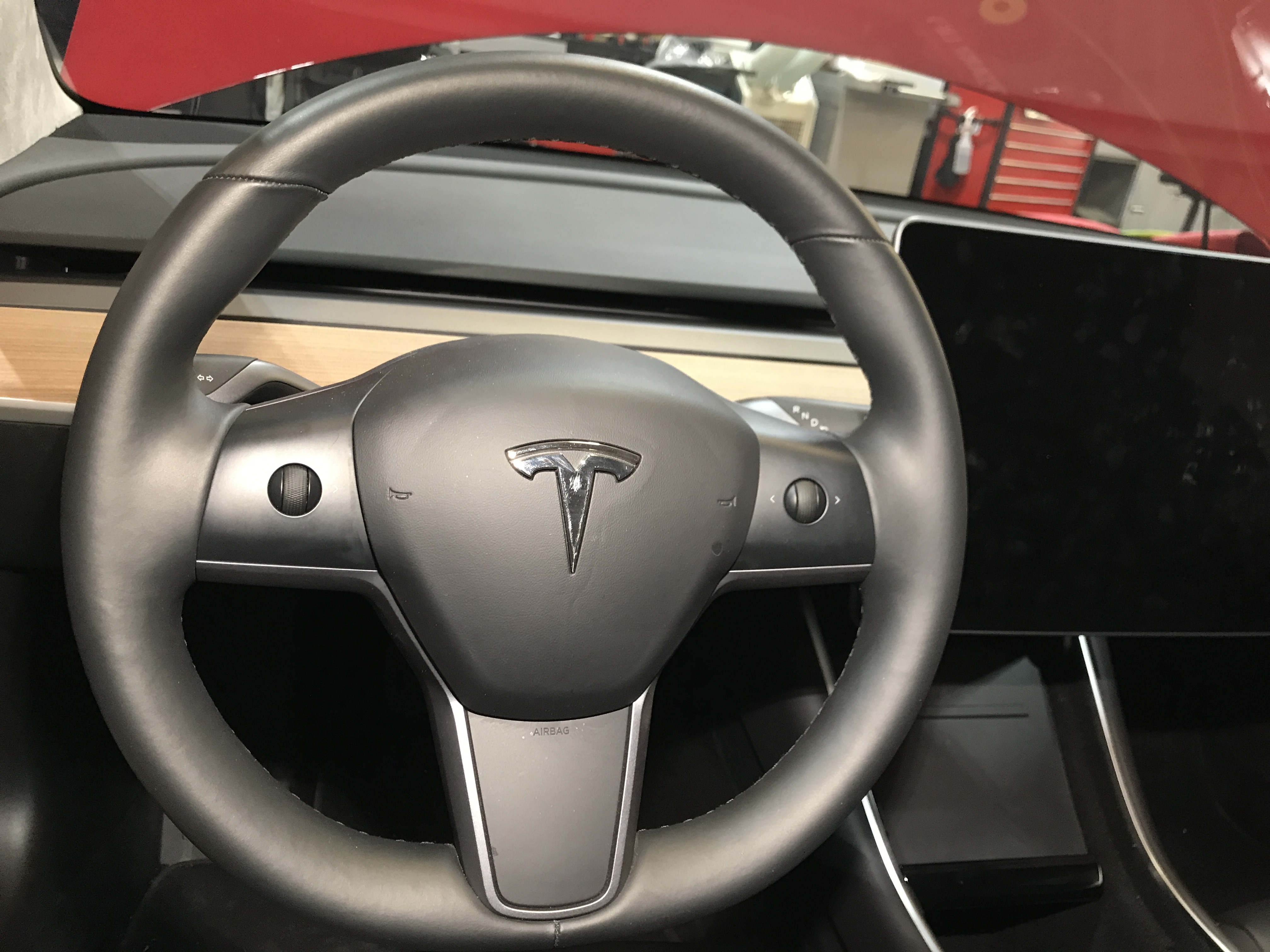

松开将驾驶位安全气囊固定到方向盘的弹簧夹,然后将驾驶位安全气囊总成拉出方向盘
注2 个弹簧夹,3 个基线;同时从两个检修孔按压弹簧,以将其松开;检修孔位于 4 点钟和 8 点钟位置;请勿将工具插入过深,因为可能会损坏气囊连接器
-

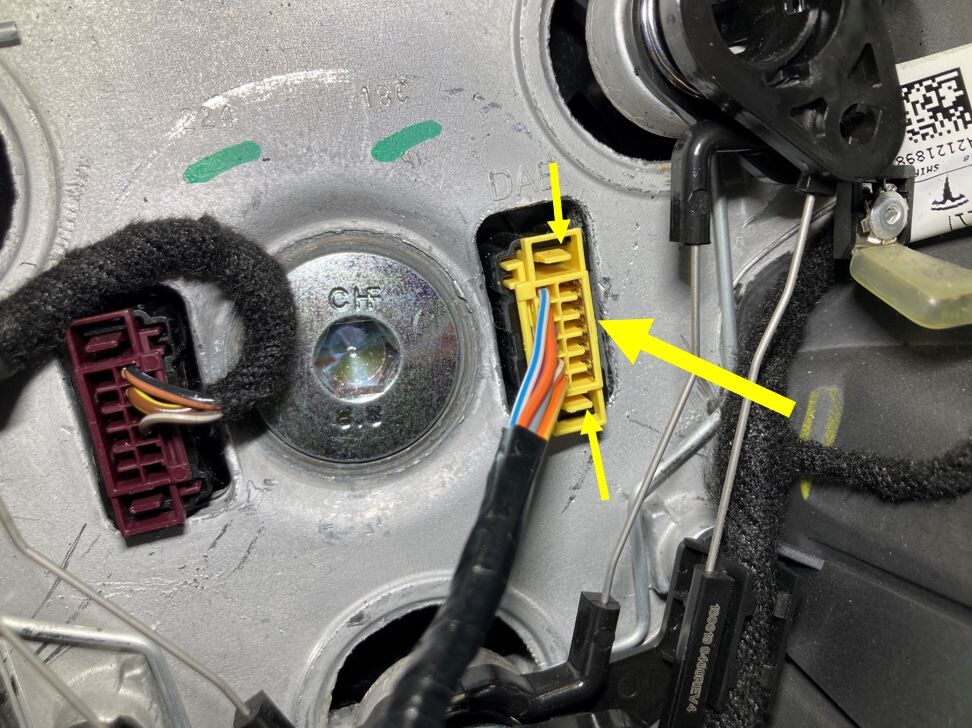

断开驾驶位气囊连接器,拆下驾驶位气囊总成
注1 个连接器
-

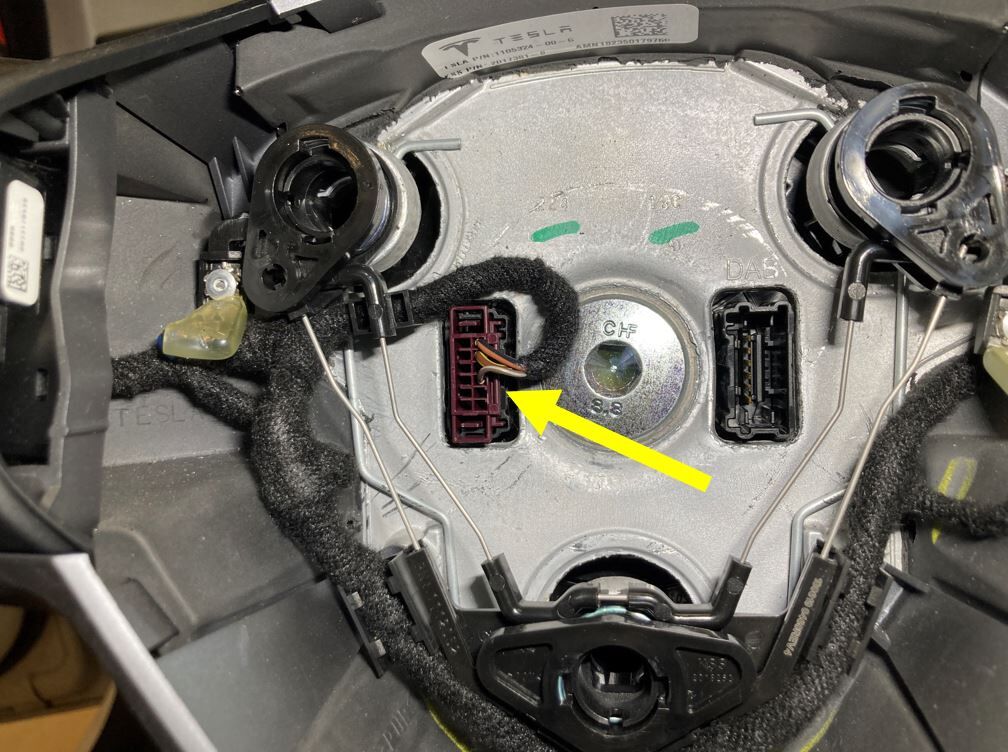

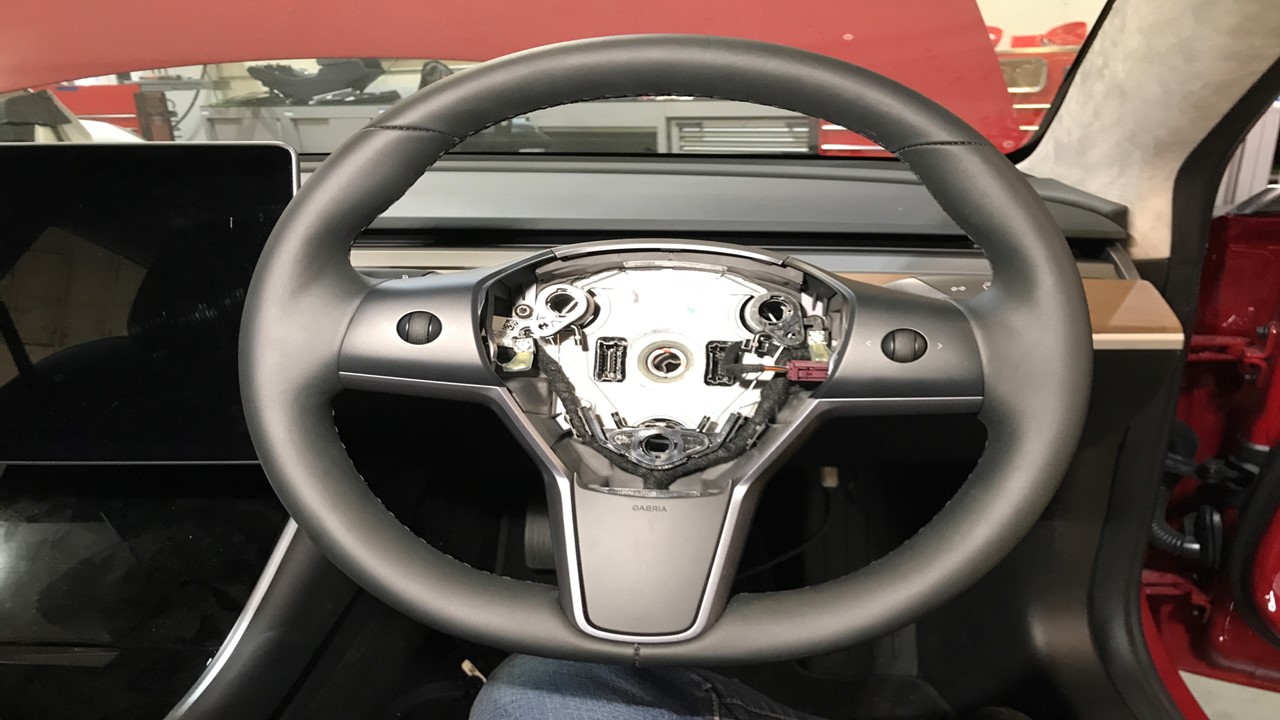

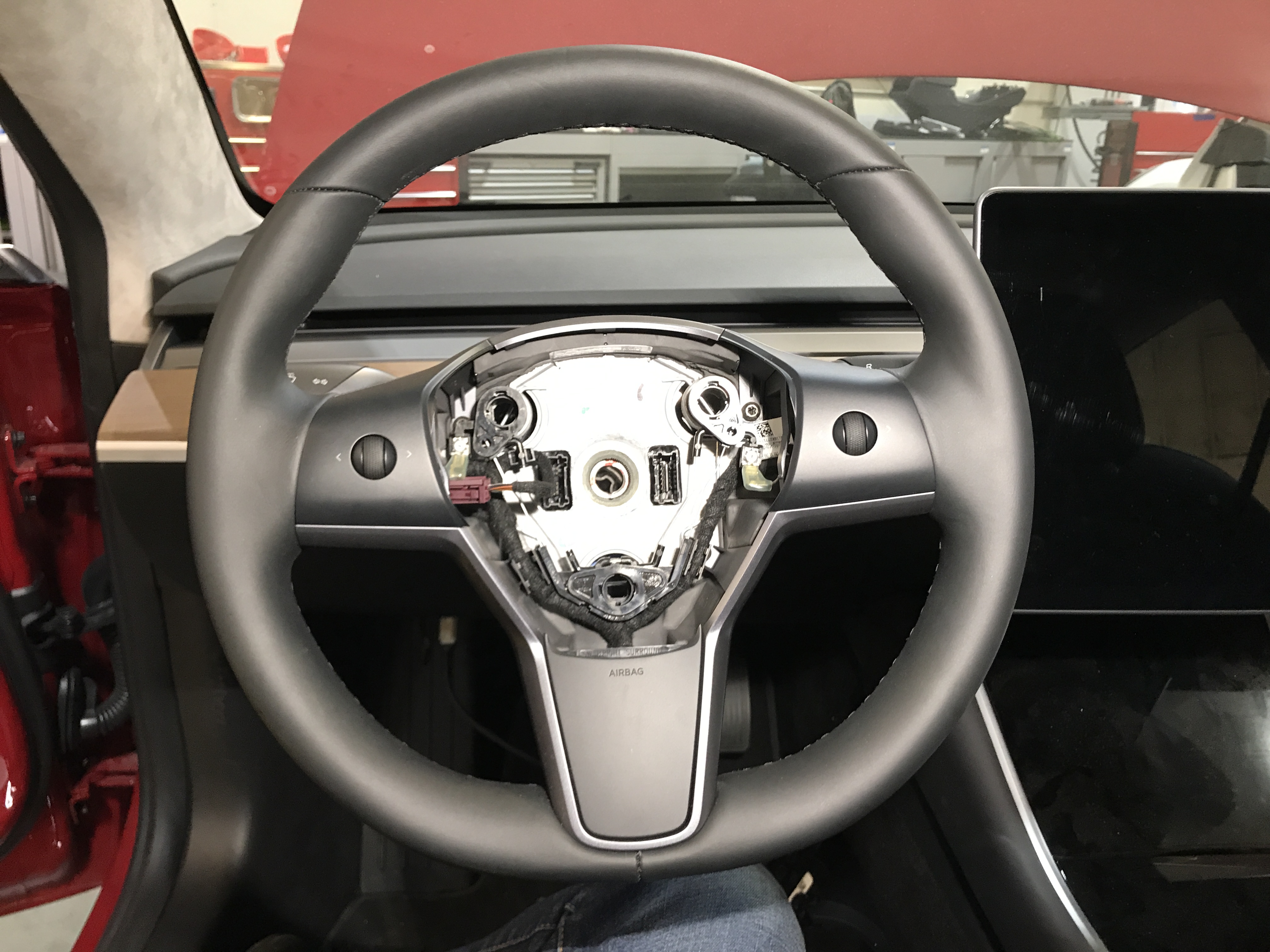

断开方向盘连接器
注1 个连接器
-

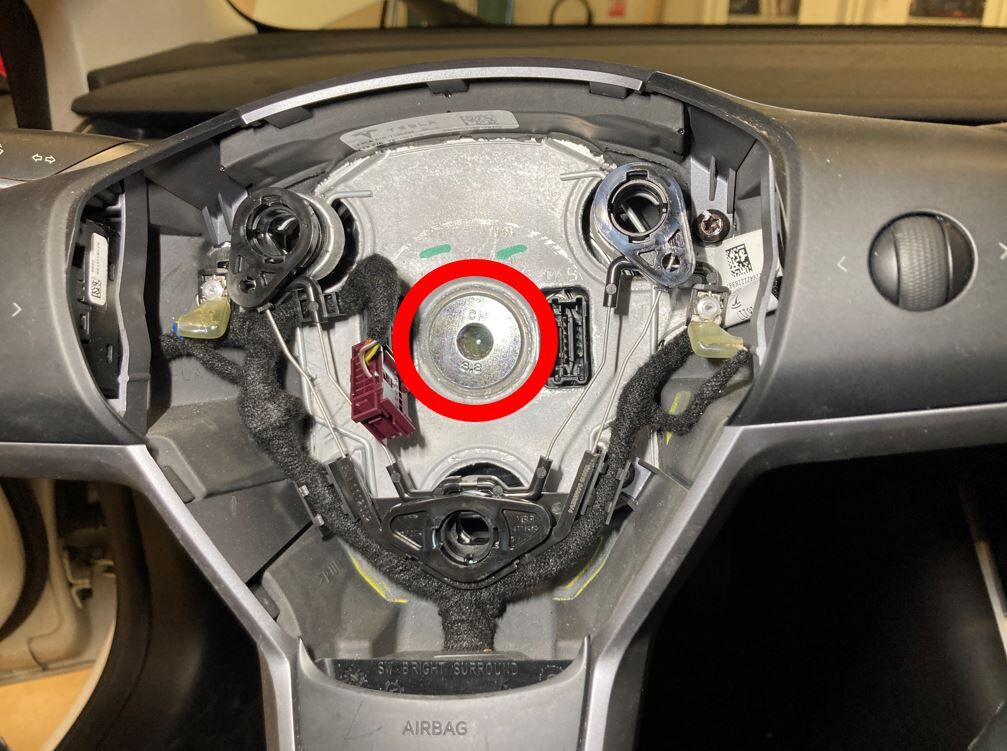

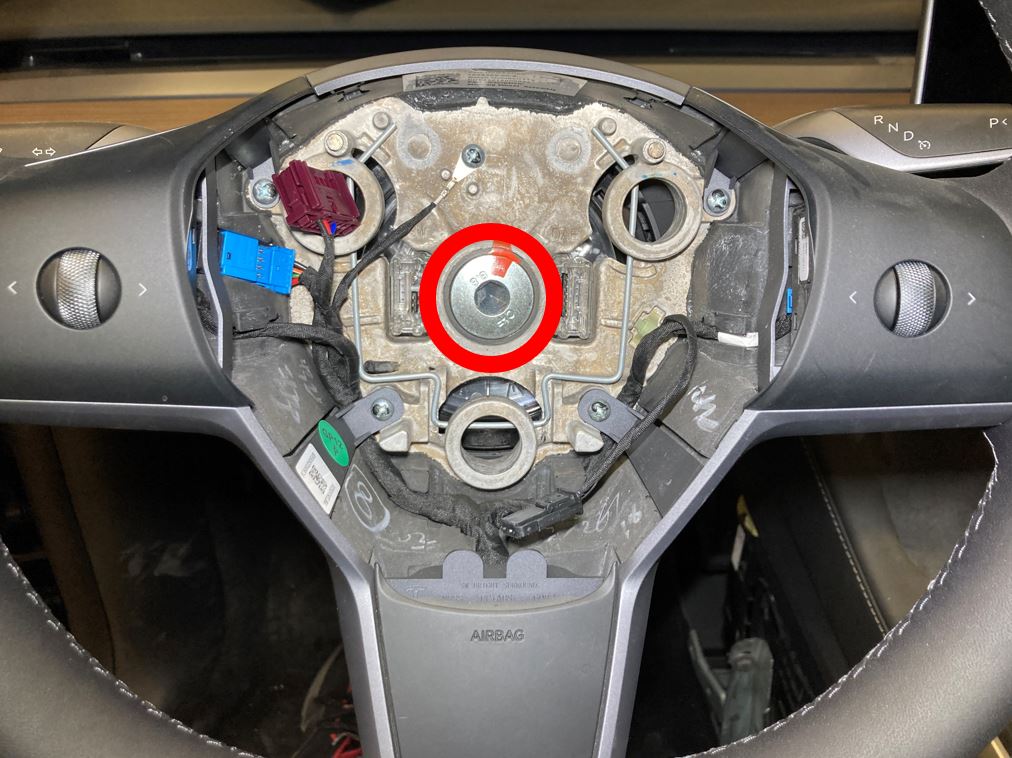

拆卸将方向盘固定到转向柱的螺栓
注1 个耐落螺栓,10 毫米六角,80 Nm;拆下后弃用;拧松螺栓时,反向握住方向盘
- 将方向盘从转向柱上拆下
-

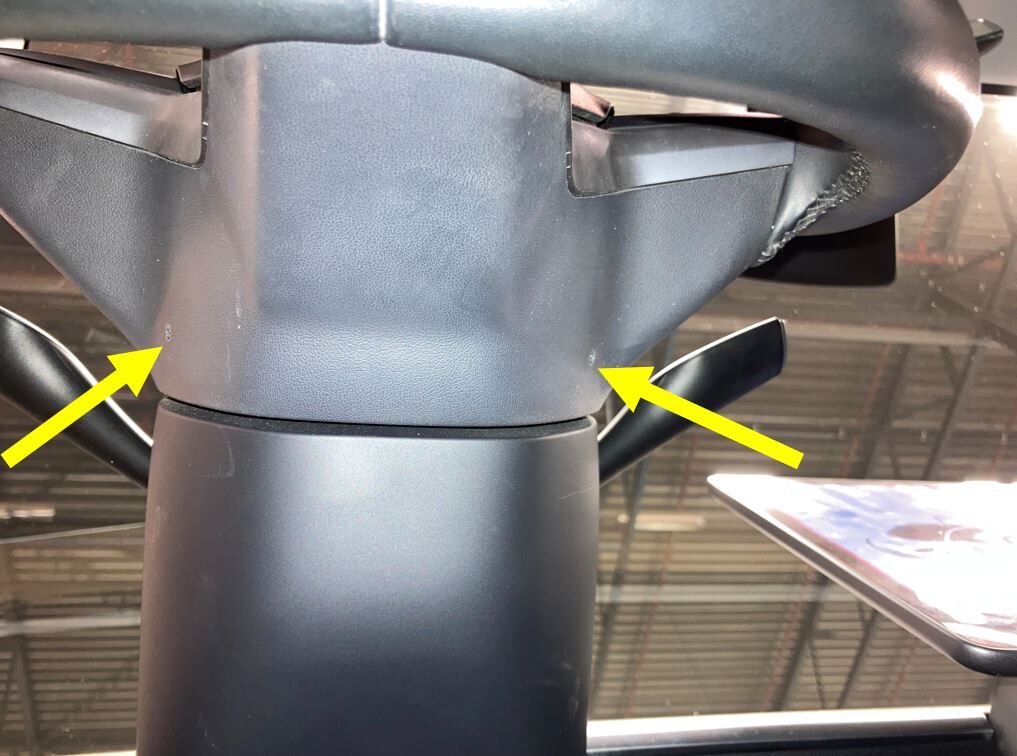

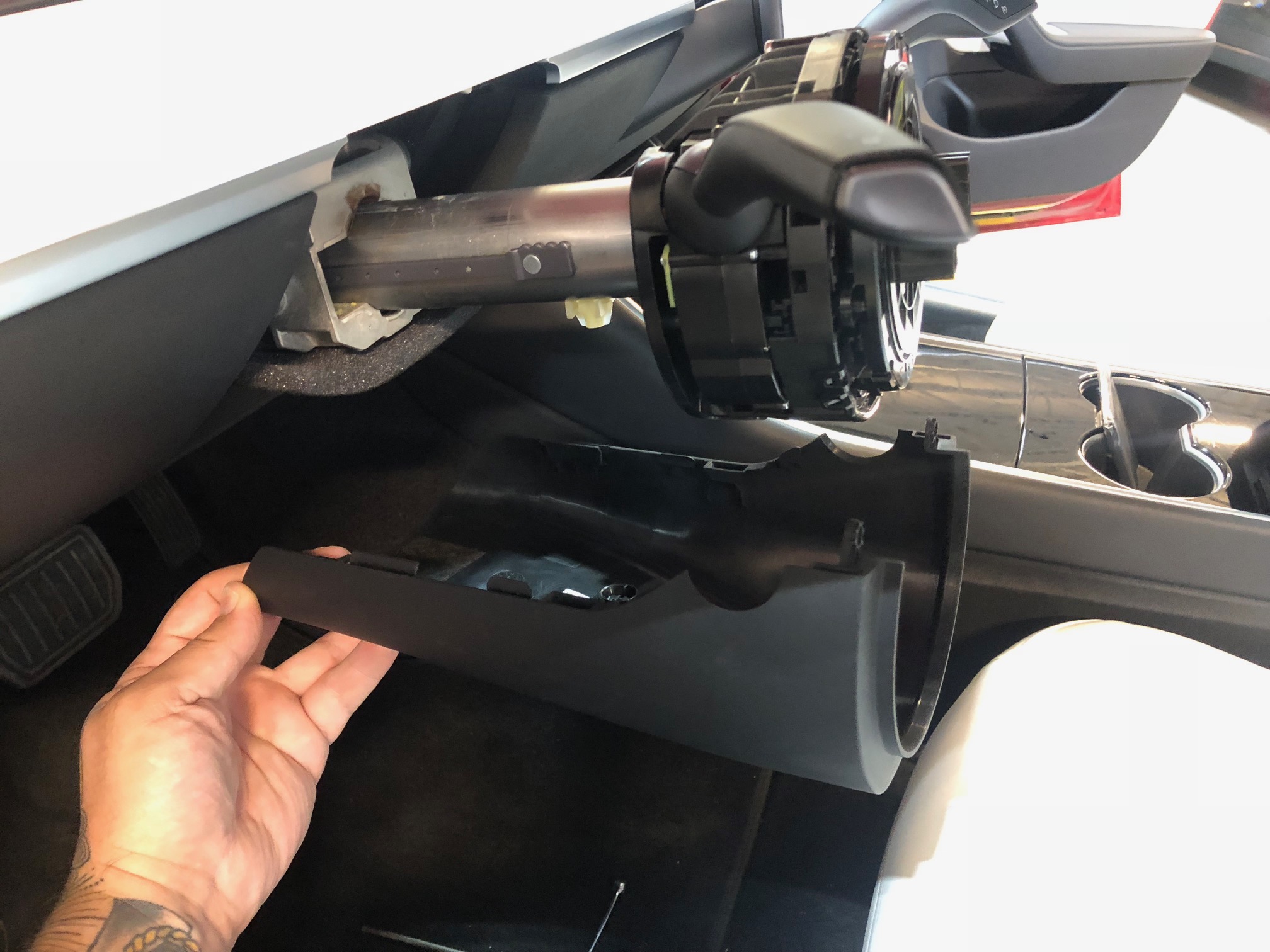

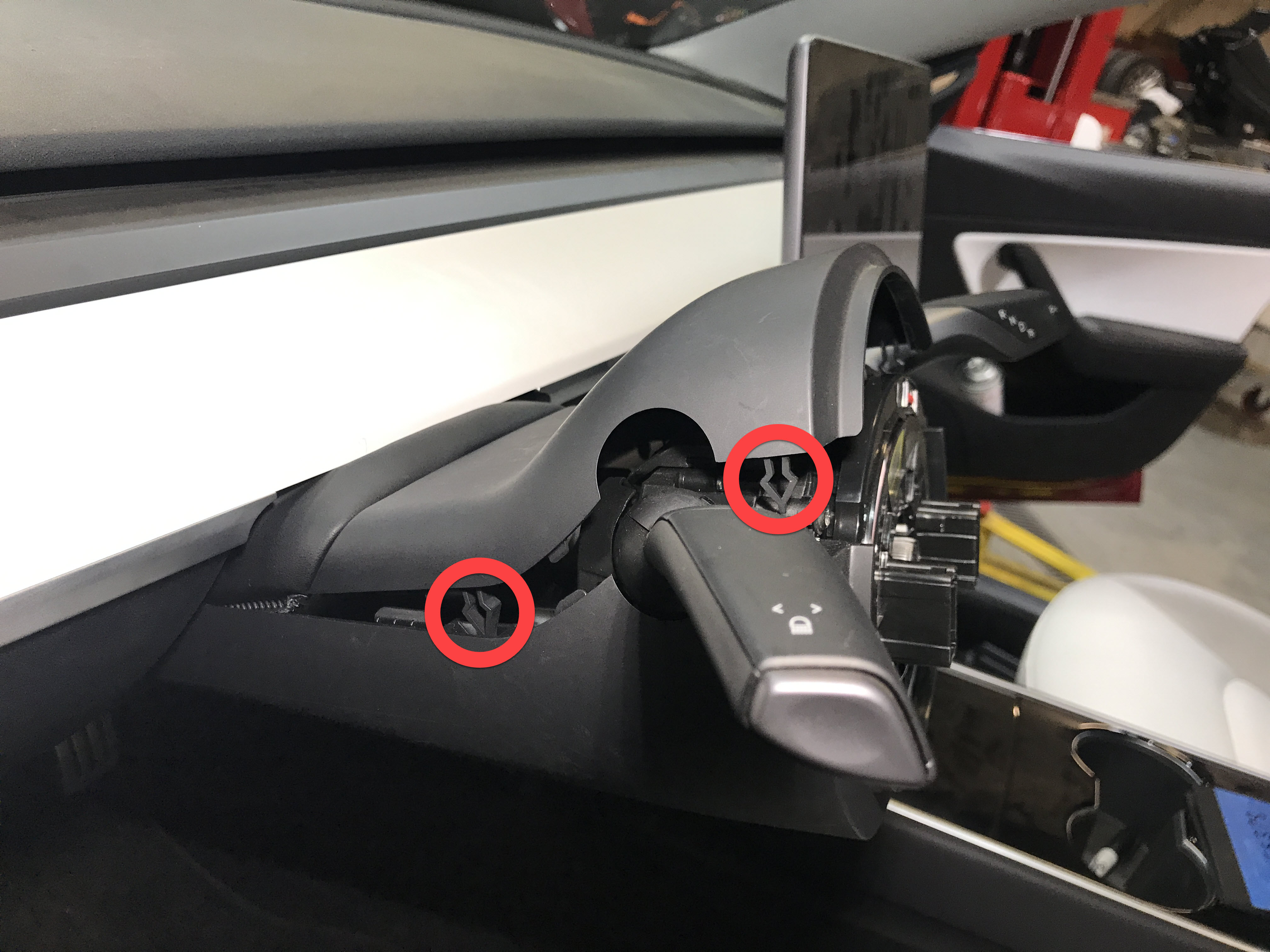

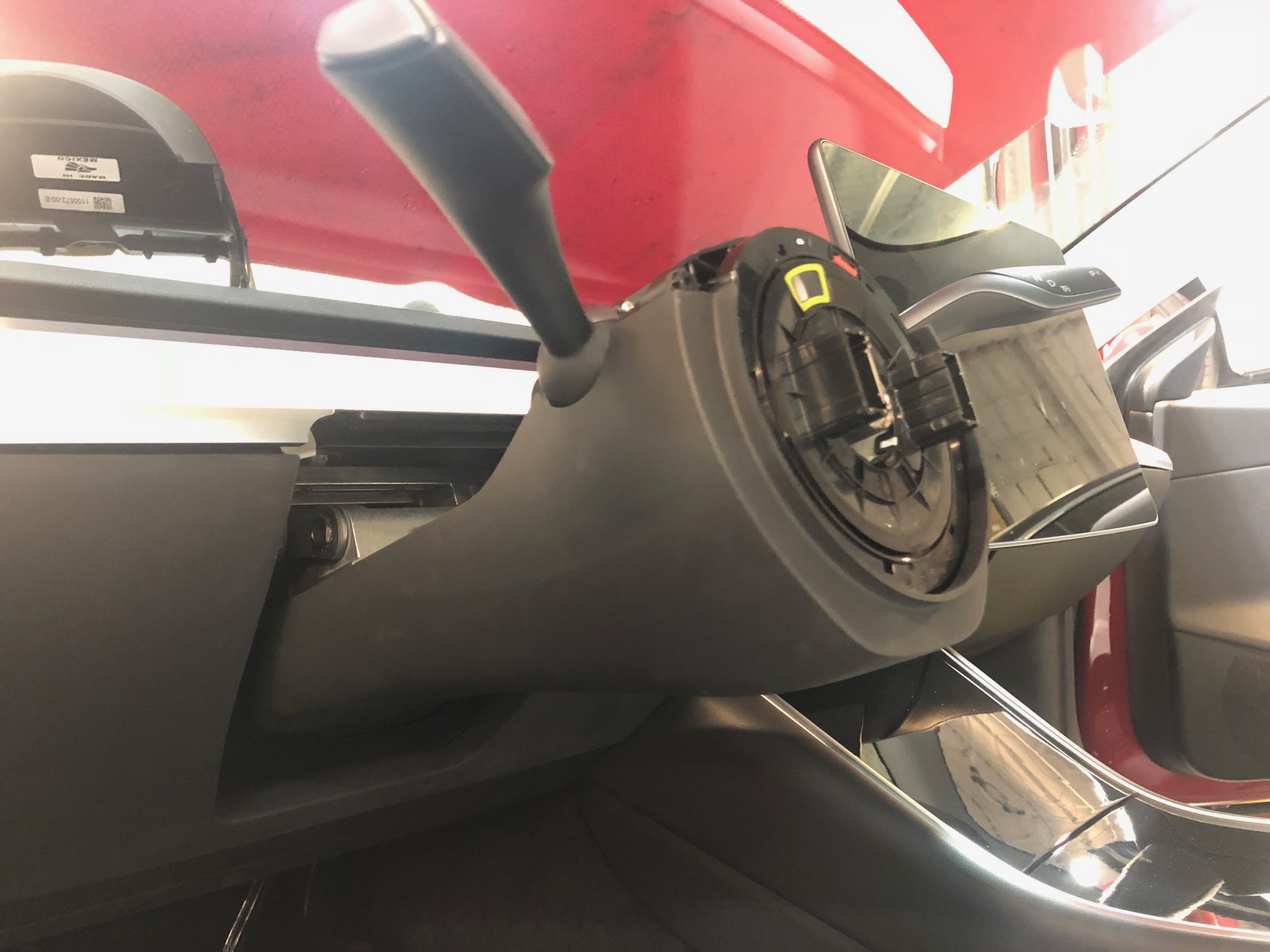

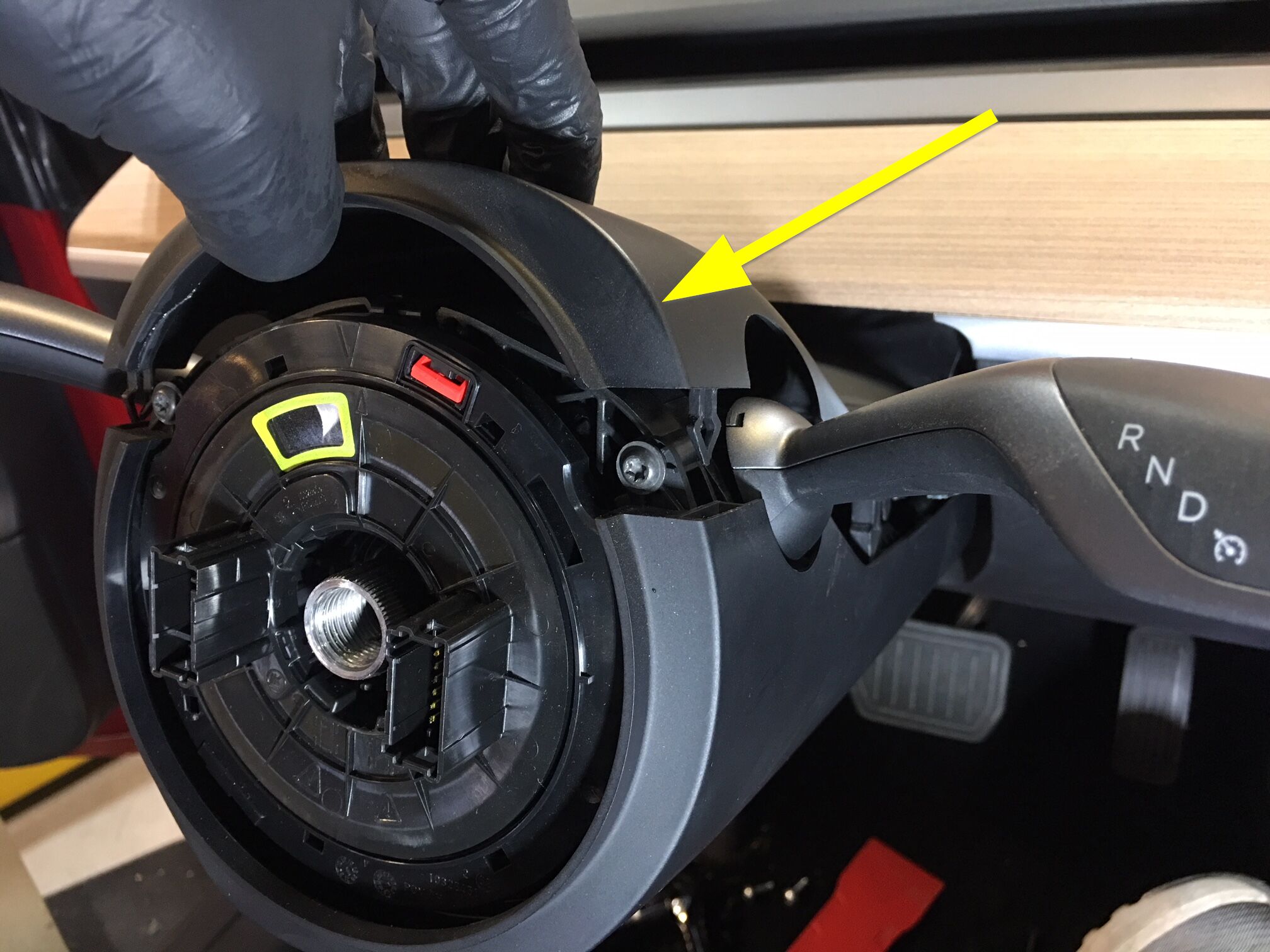

向上拉动以便将转向柱上部护罩从下部护罩上松开
注4 个卡子
-

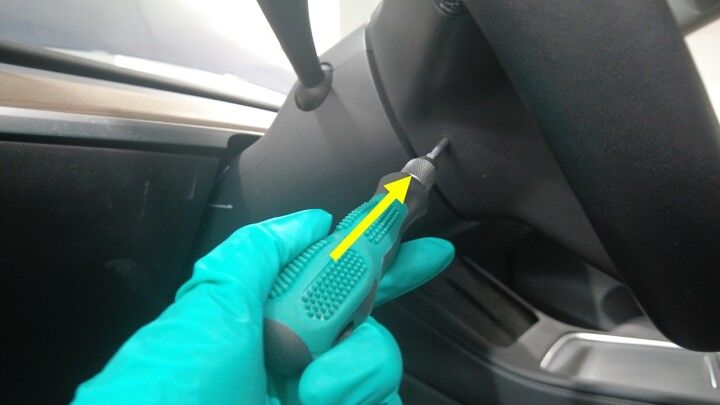

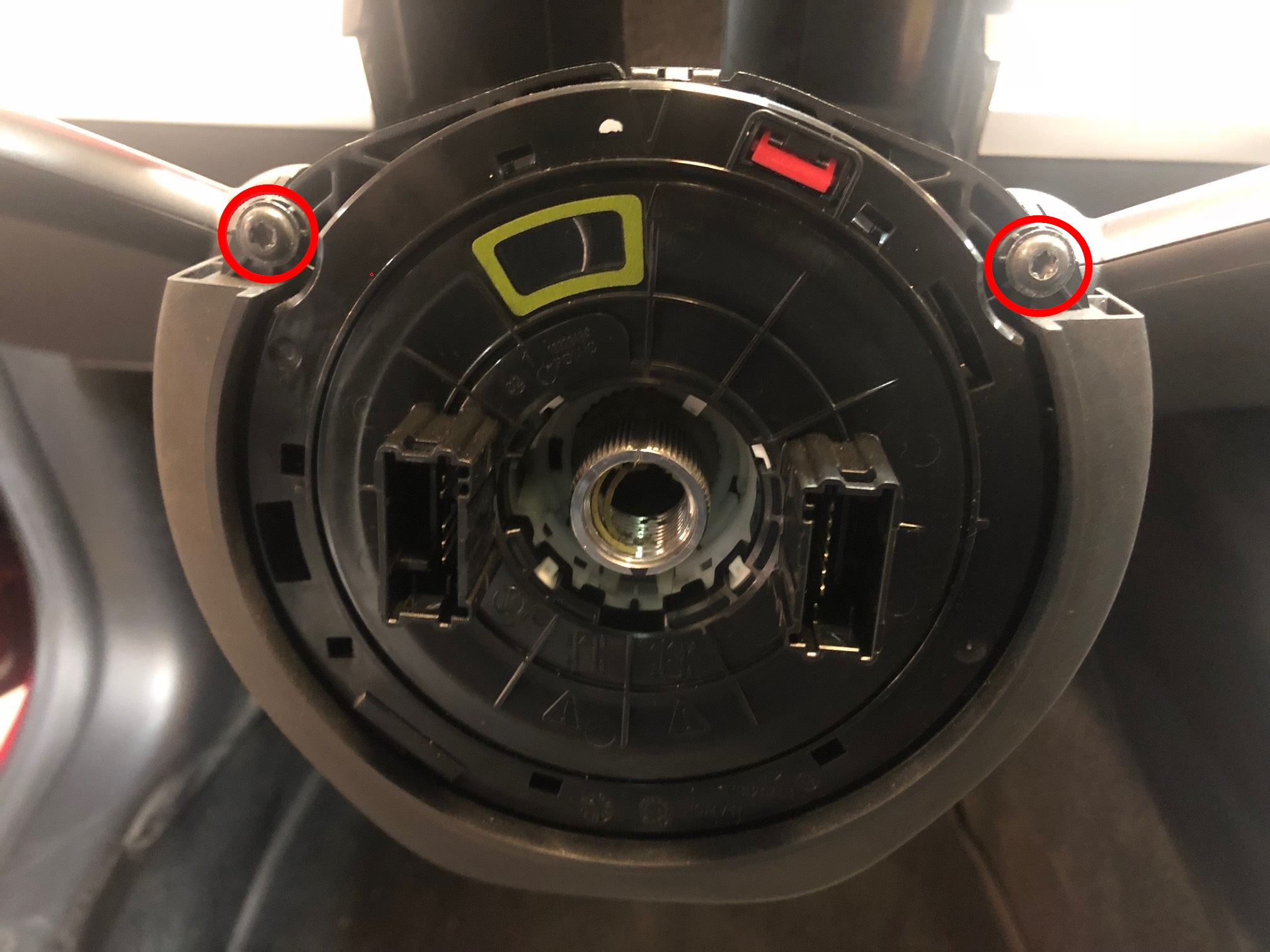

拆下将下部护罩固定到转向柱的上部螺钉
注2 个螺钉,T20,1.5 Nm
-

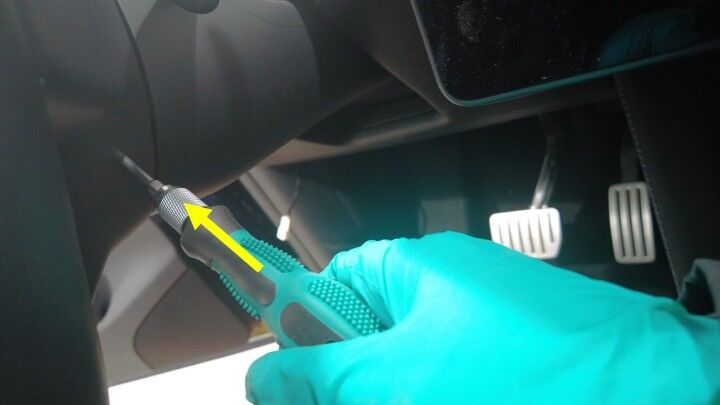

拆下将下部护罩固定到转向柱的下部螺钉
注1 个螺钉,T20,1.5 Nm
- 将下部护罩从转向柱上拆下
-
拆下将 SCCM 固定到转向柱的螺栓
注1 个螺栓,5 毫米内六角,9 Nm
-

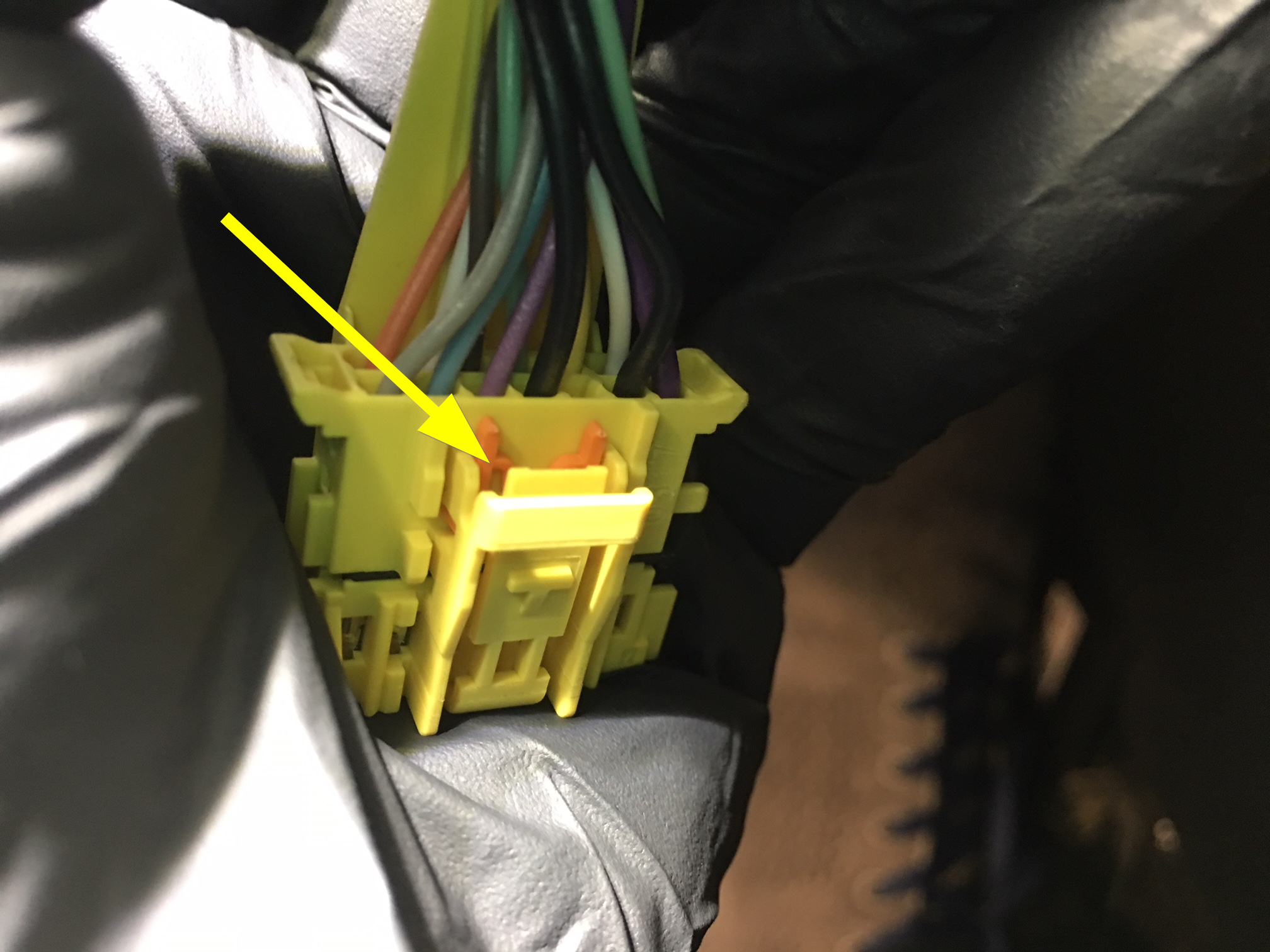

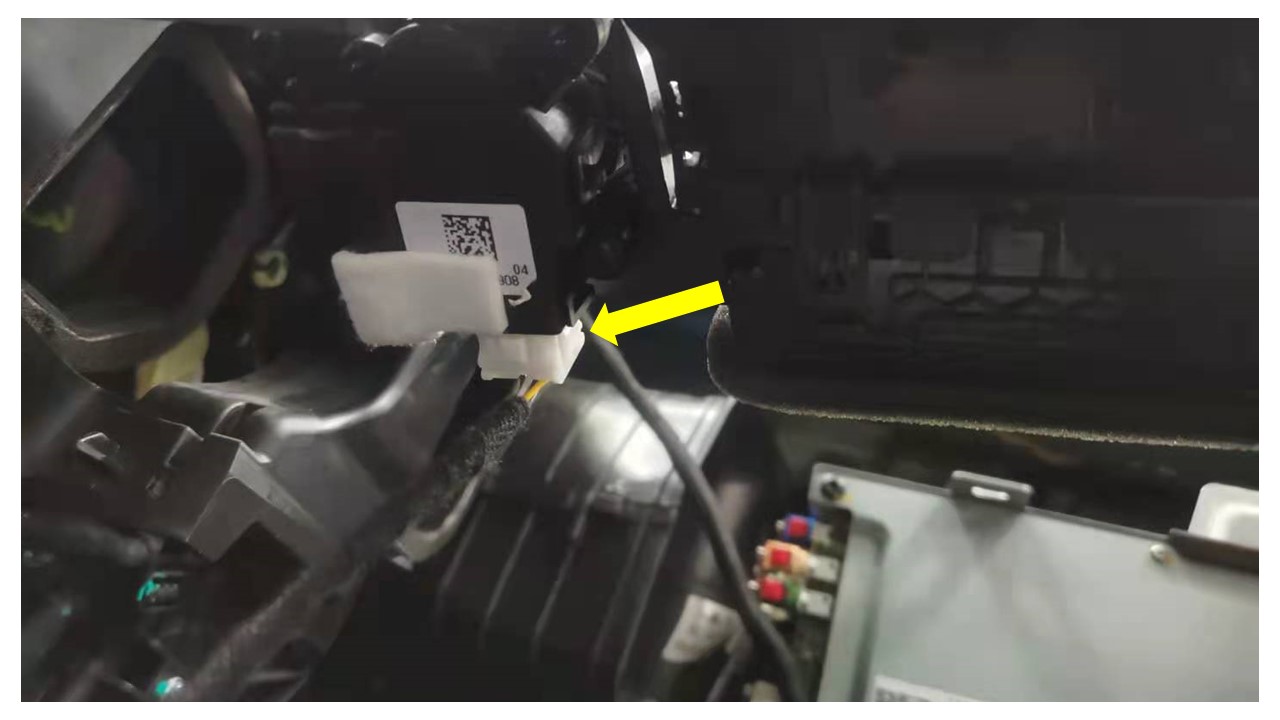

断开转向柱控制模块 (SCCM) 总成连接器

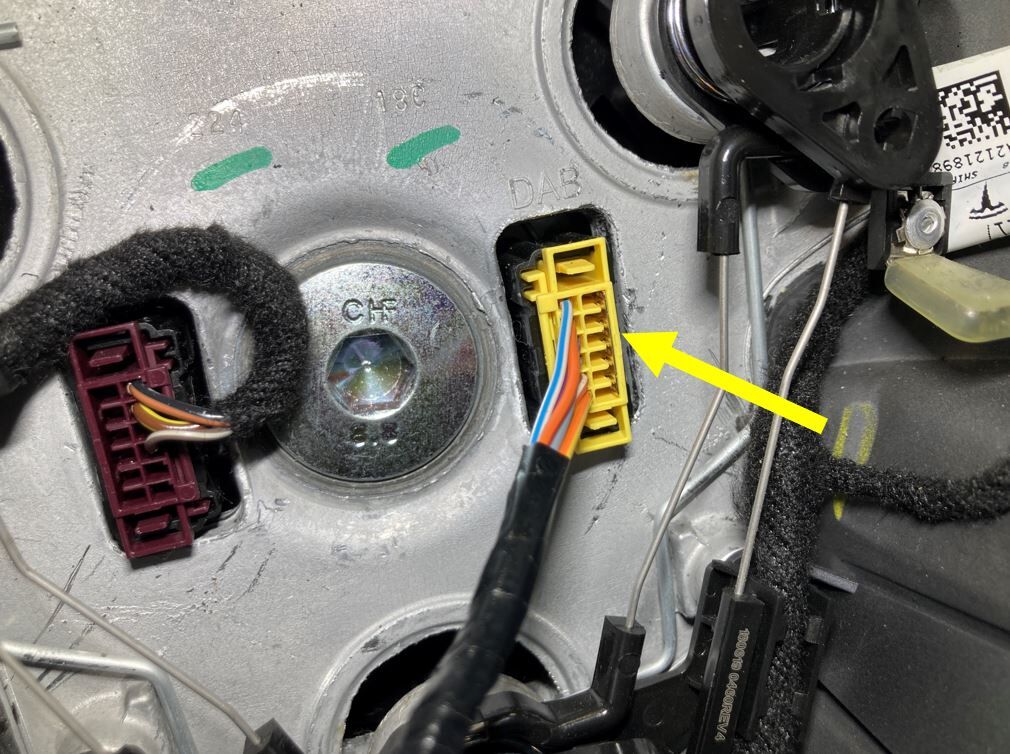

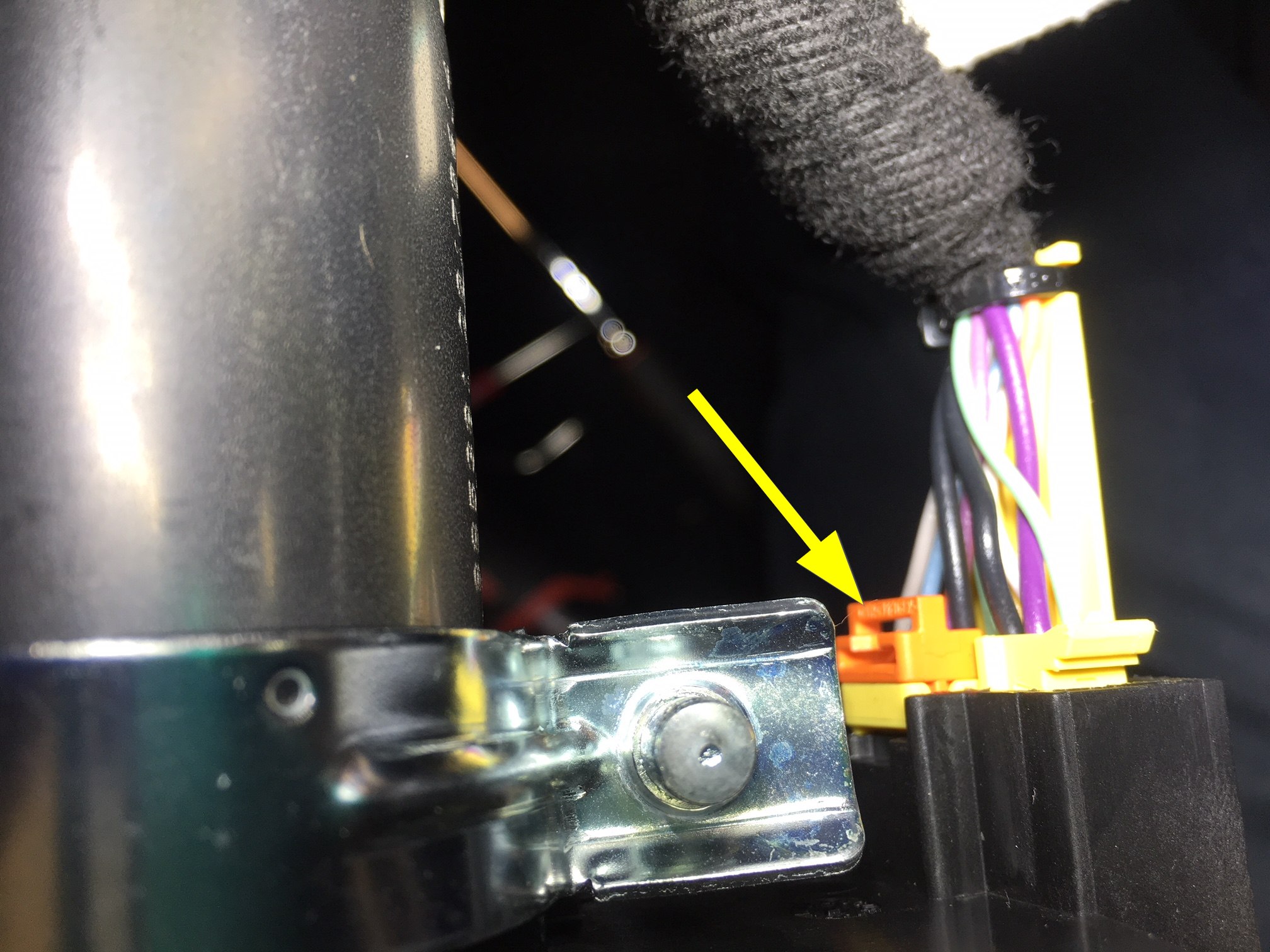

注1 个连接器;拆下连接器上的固定卡子,松开连接器,然后从连接器上拆下另一个已损坏的卡子;拆下固定卡子后弃用;原装固定卡子为黑色,更换用固定卡子为橙色

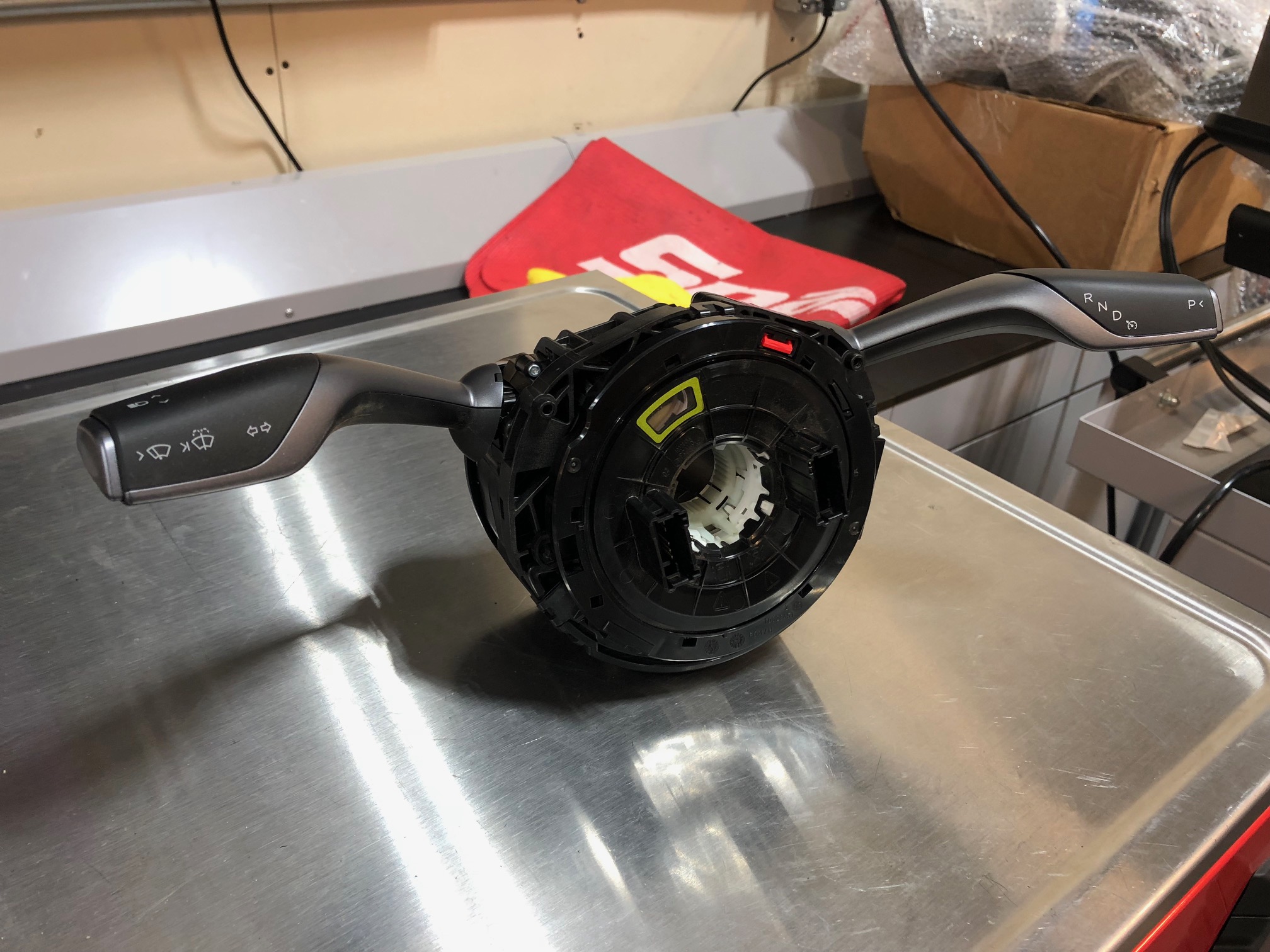

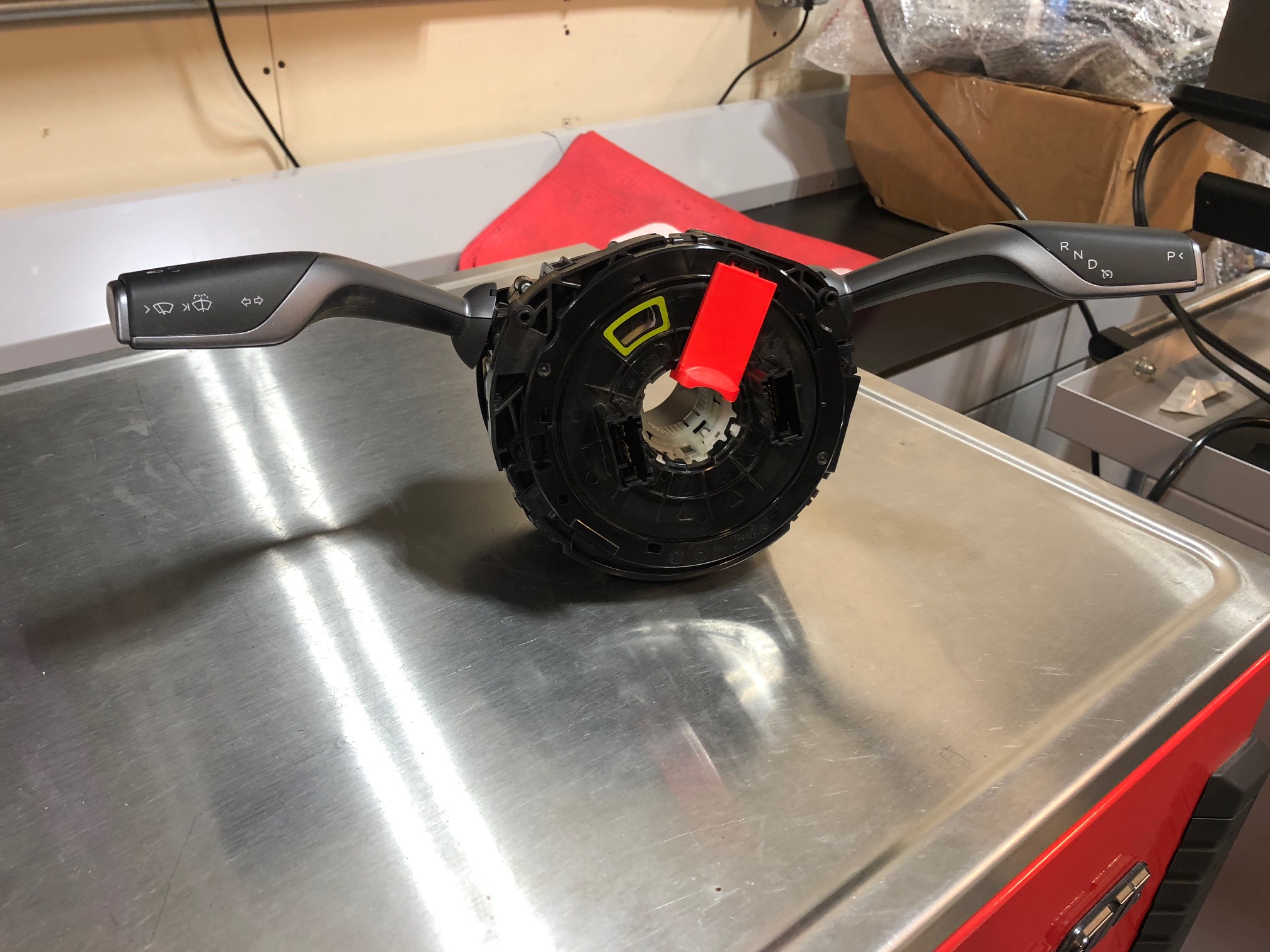

- 将转向柱控制模块 (SCCM) 从转向柱上拆下
-

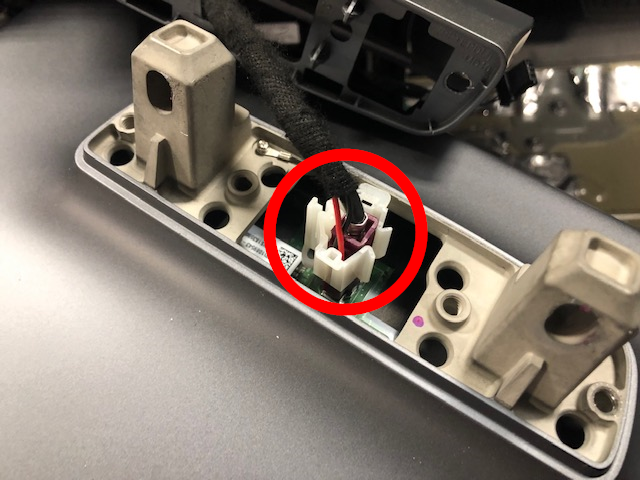

从仪表板上松开仪表板检修板,然后断开温度传感器连接器
注4 个夹子,4 个锁片,1 个连接器
-
拆下将中央显示器固定到仪表板支架的螺栓
注车辆可能配备:2 个耐落螺栓,T30,12 Nm 或 2 个耐落螺栓,10 毫米,16 Nm;拆下后弃用;朝车辆后部滑动以将其拆下
-

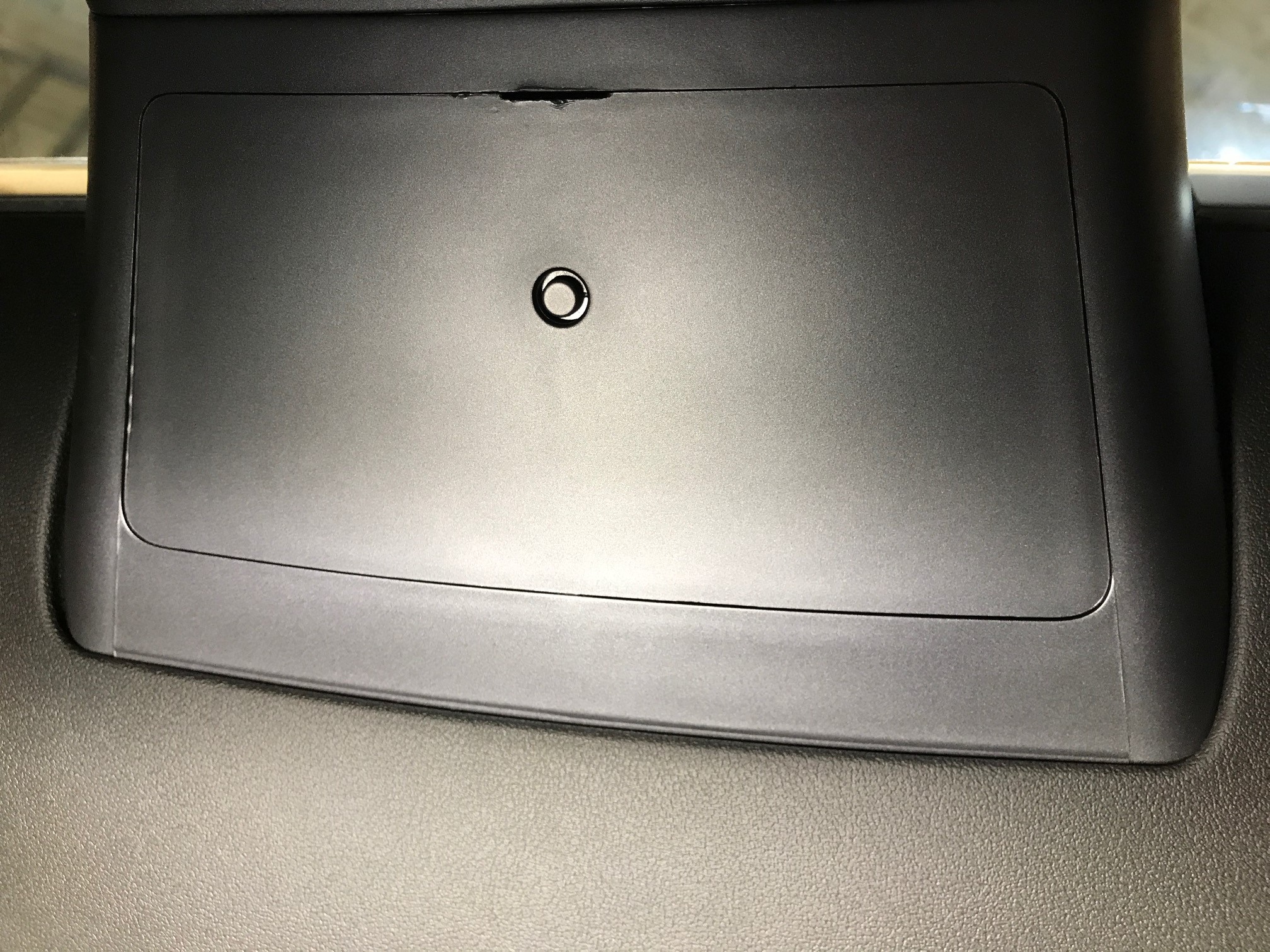

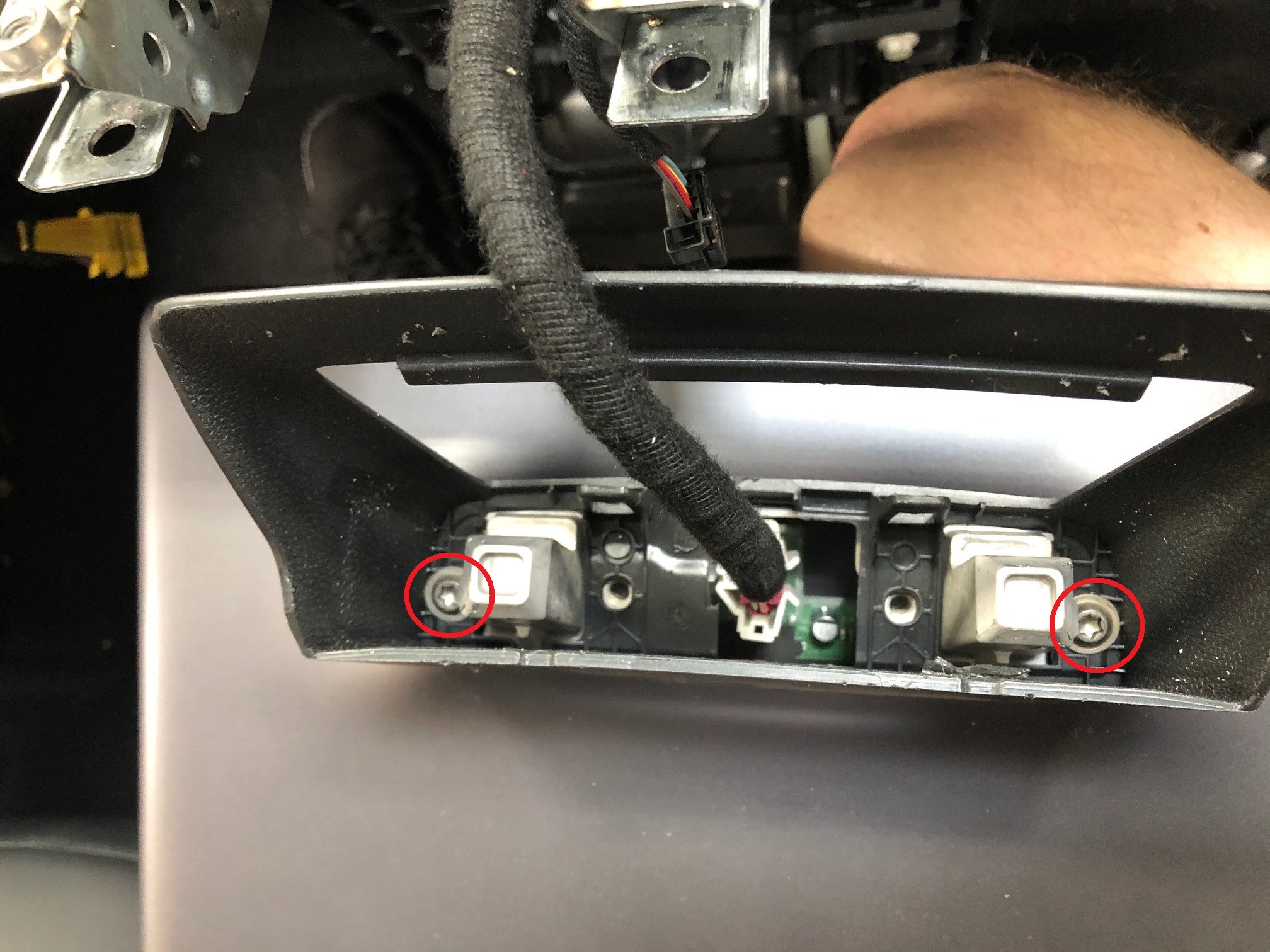

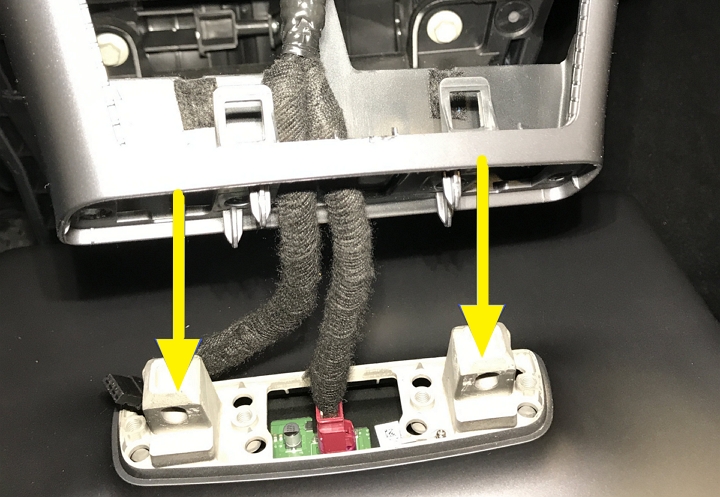

拆下将外壳颈部固定到中央显示器上的螺栓,滑下显示器
注2 个螺栓,T30,3 Nm;旧款车上的紧固件数量可能有所不同
-

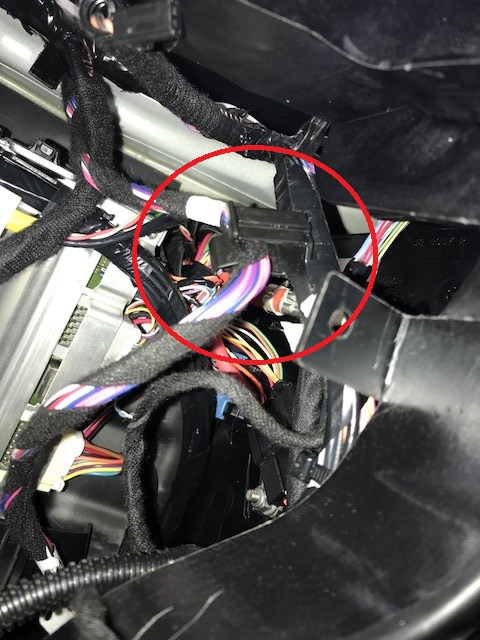

断开线束连接器和中央显示屏之间的连接
注1 个连接器
- 将中央显示器从车上拆下
- 将中央显示器支座外壳从车上拆下
-

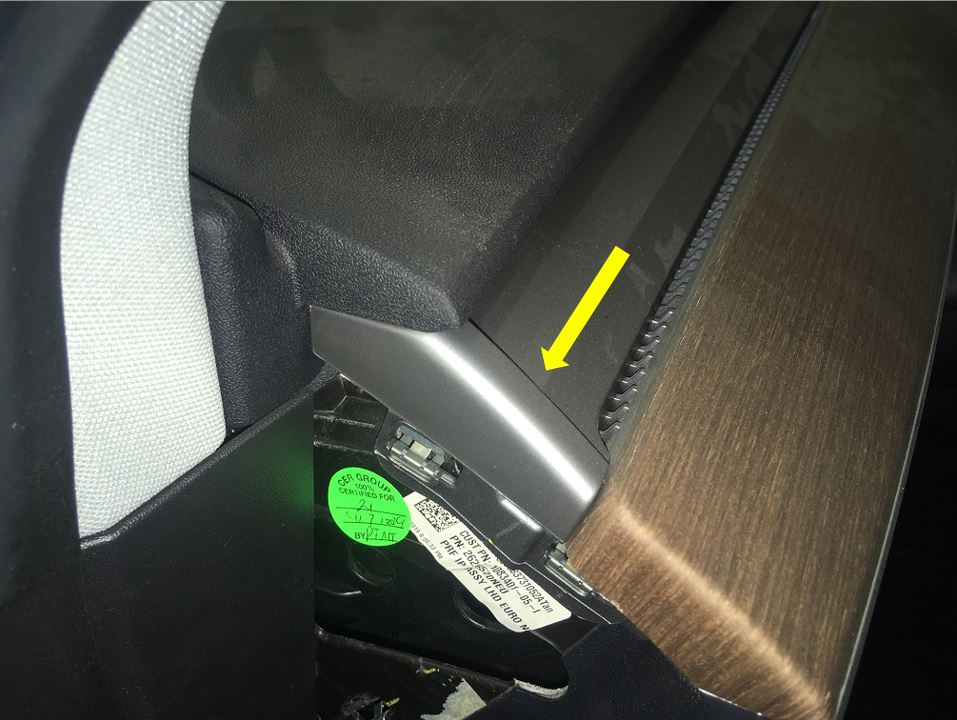

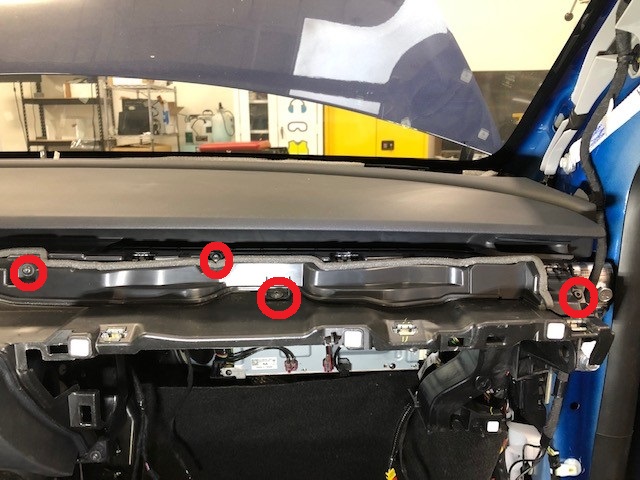

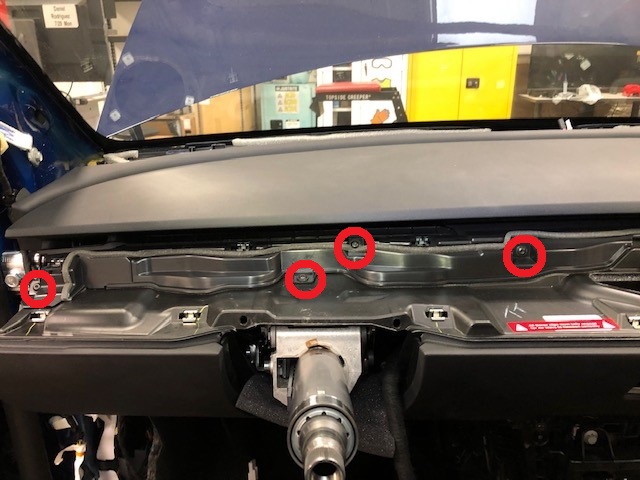

拆卸固定仪表板眉饰左侧的螺钉
注4 个螺钉,T20,2.3 Nm;紧固件数量可能有所不同;早期生产的车辆可能配有 5 个螺钉
-
拆卸固定仪表板眉饰右侧的螺钉
注4 个螺钉,T20,2.3 Nm;紧固件数量可能有所不同;早期生产的车辆可能配有 5 个螺钉
-

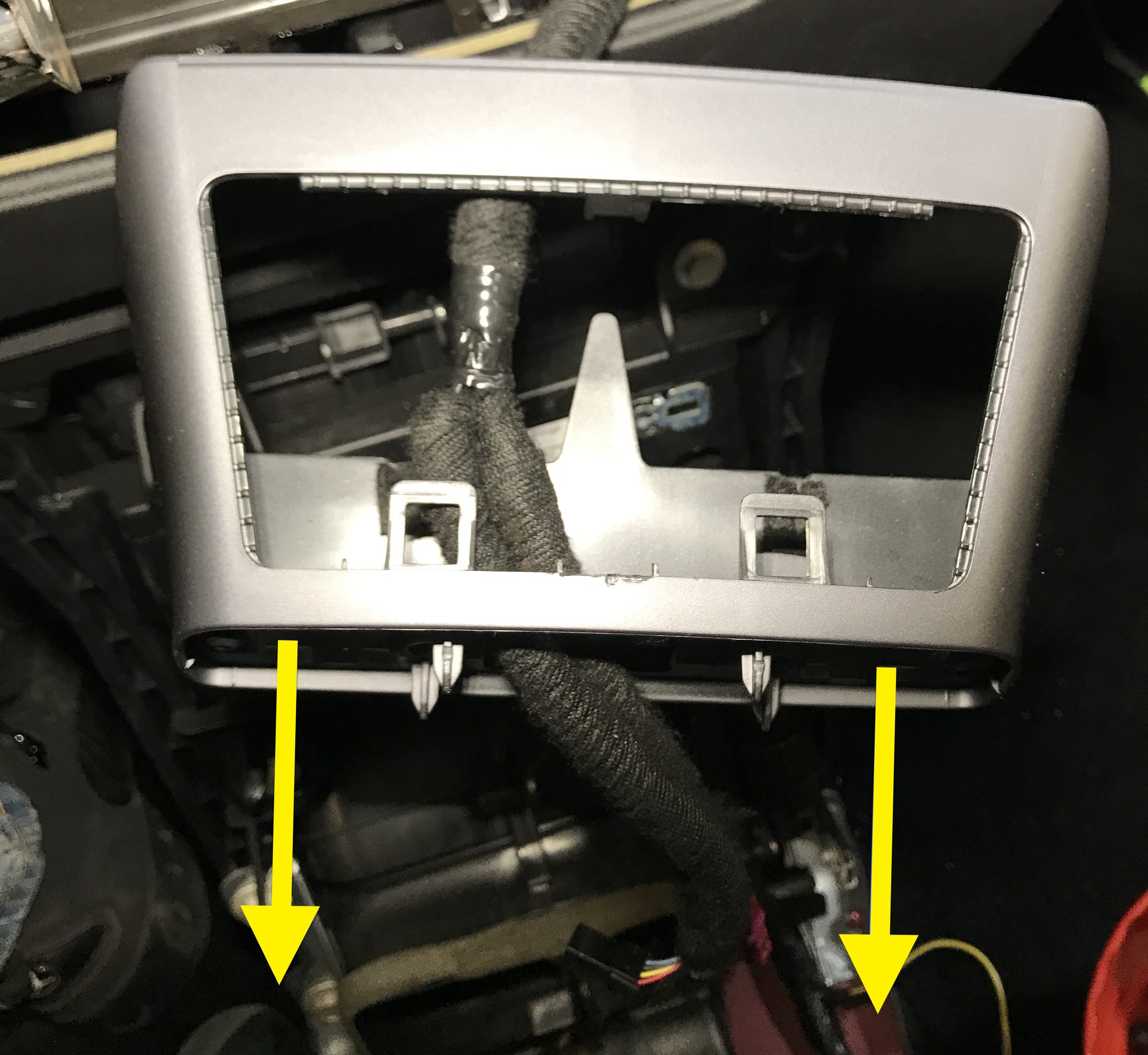

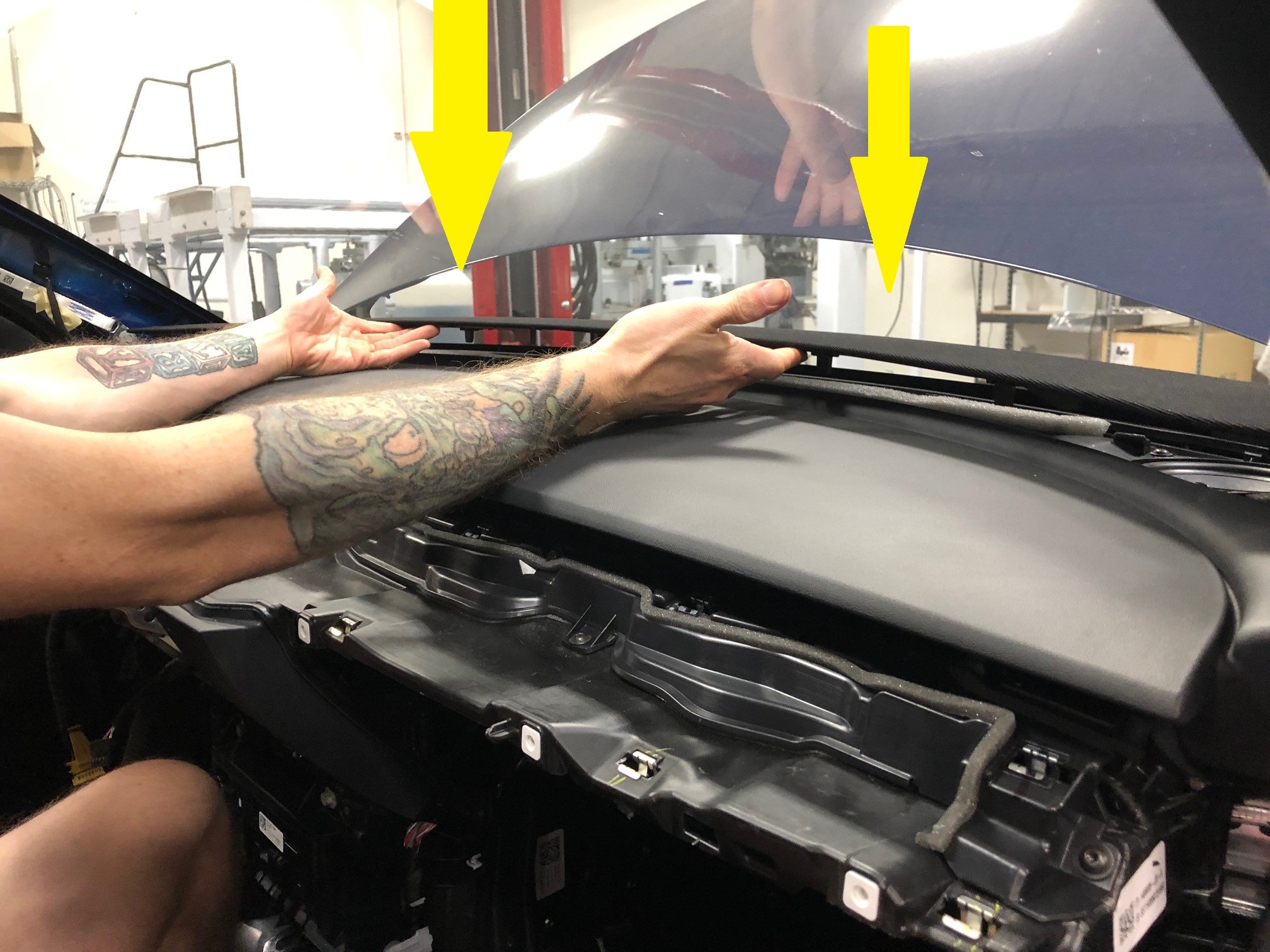

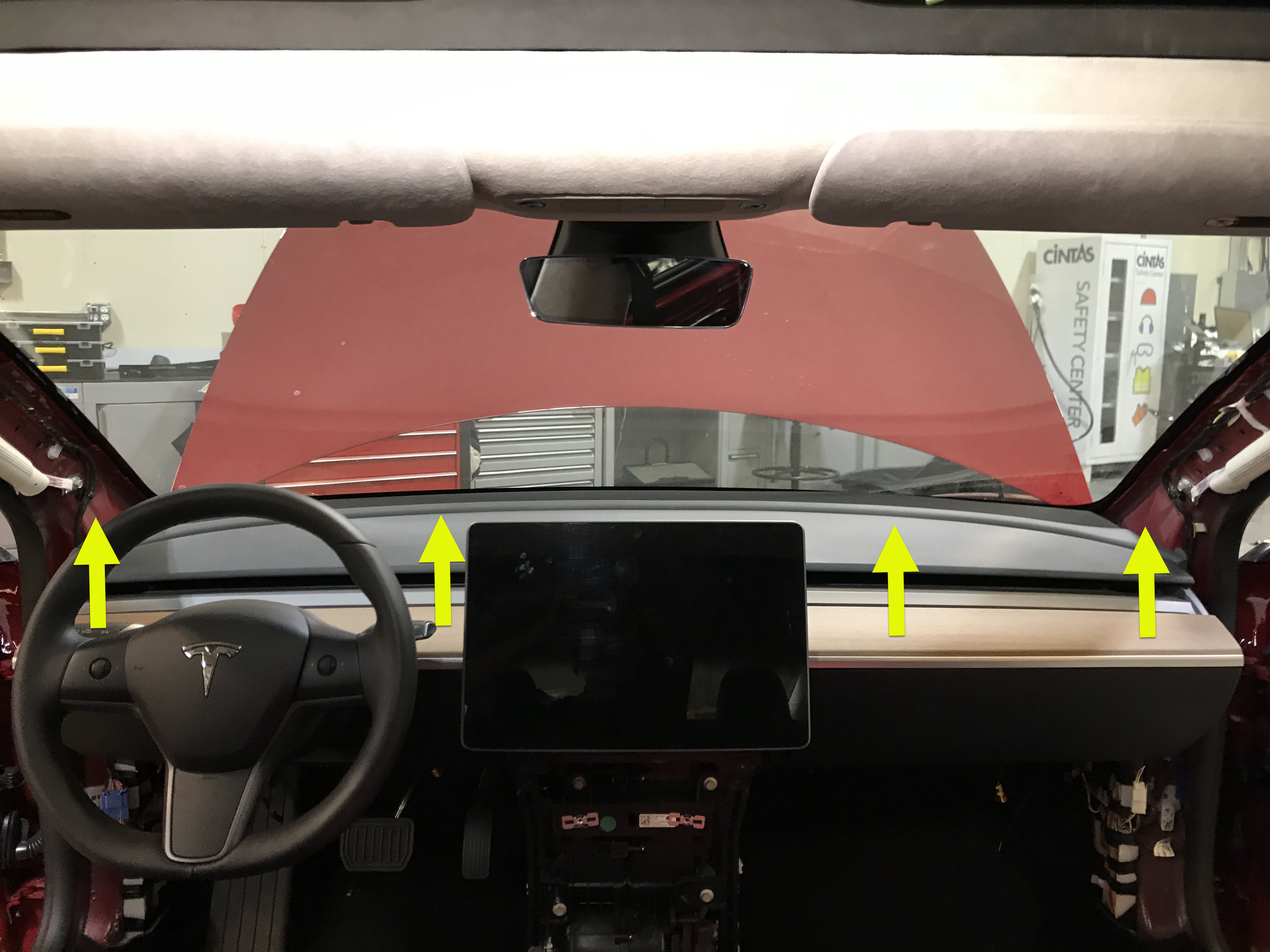

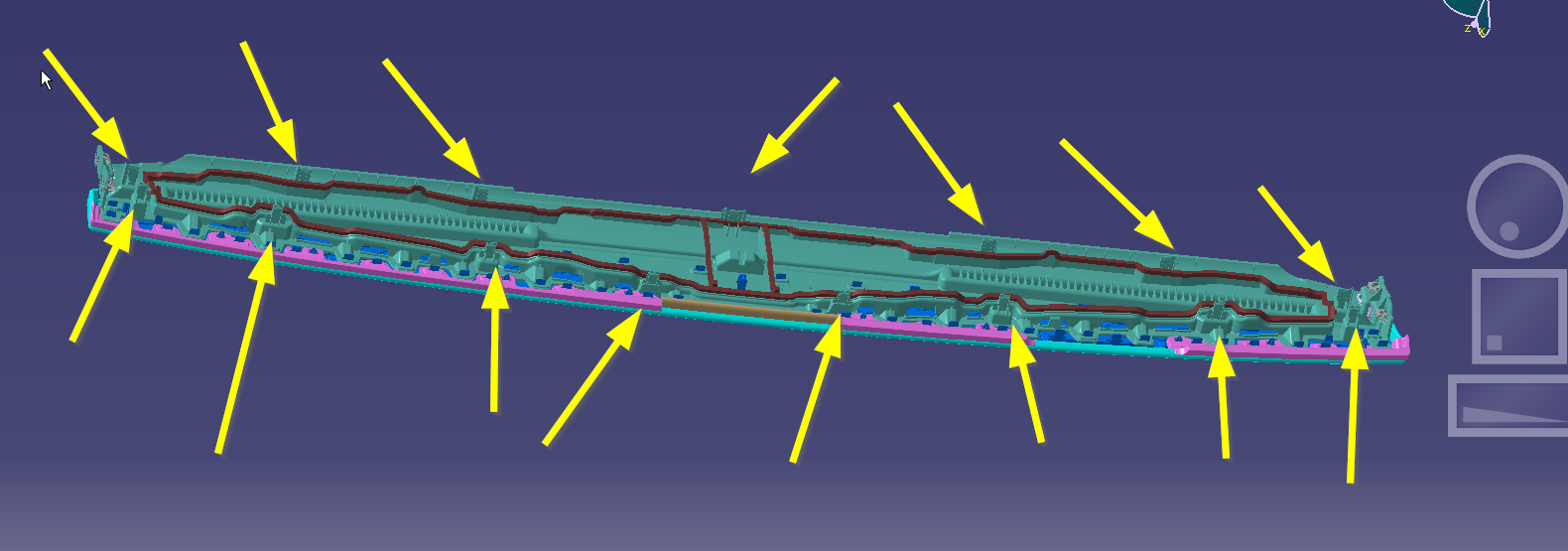

从车上拆下仪表板眉饰
注16 个夹子;需要稍微抬起垫片,以便插入饰板工具以及松开夹子;然后朝向车辆后部滑动仪表板眉饰
-
拉出 RH 通风槽的 RH 侧,并从仪表板上拆下

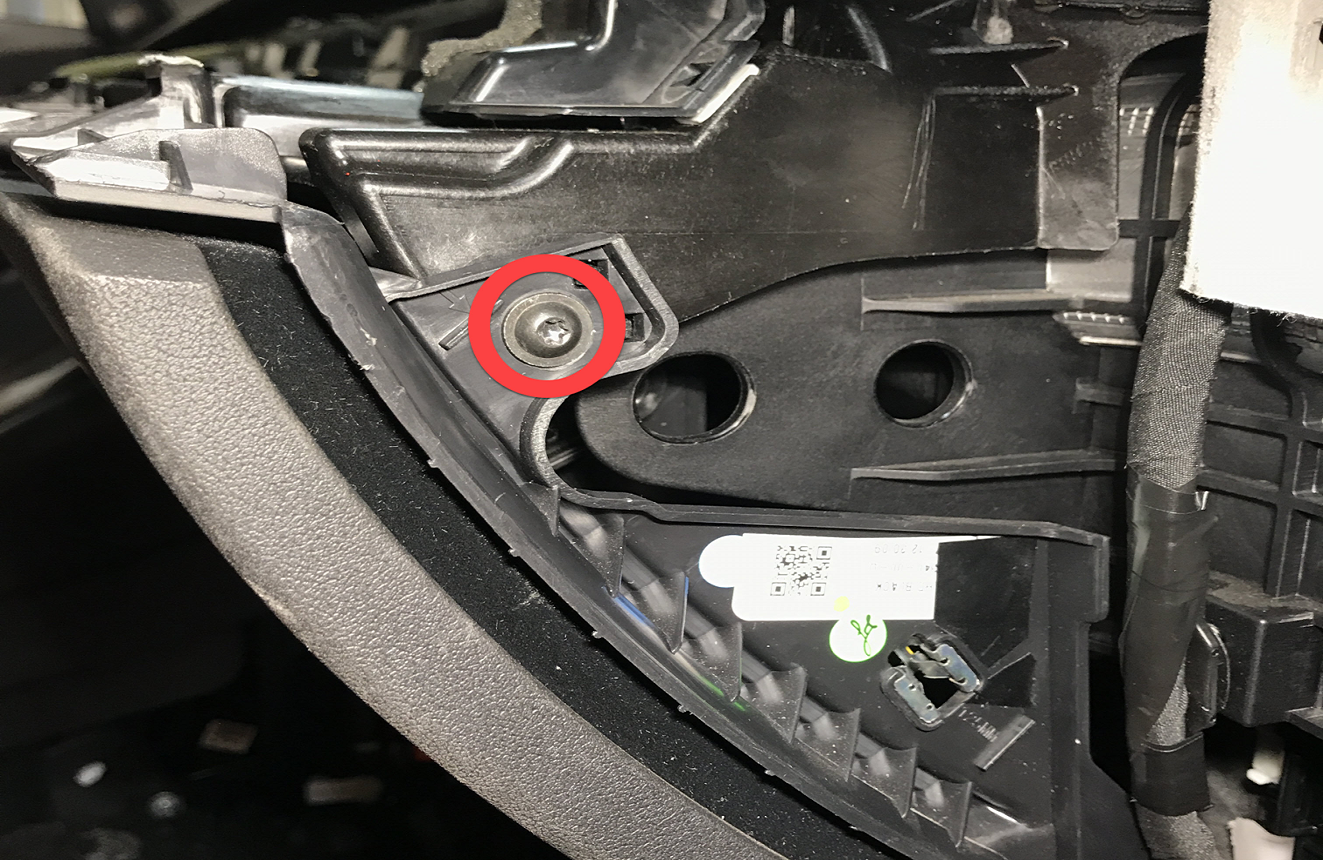

注1 个螺钉,T20,2.3 Nm
-
断开线束连接器与 RH 通风槽的连接,然后拆下通风槽
注1 个连接器
-
拉出 LH 通风槽的 LH 侧,并从仪表板上拆下
注1 个螺钉,T20,2.3 Nm
-
断开线束连接器与 LH 通风槽的连接,然后拆下通风槽
注1 个连接器
-

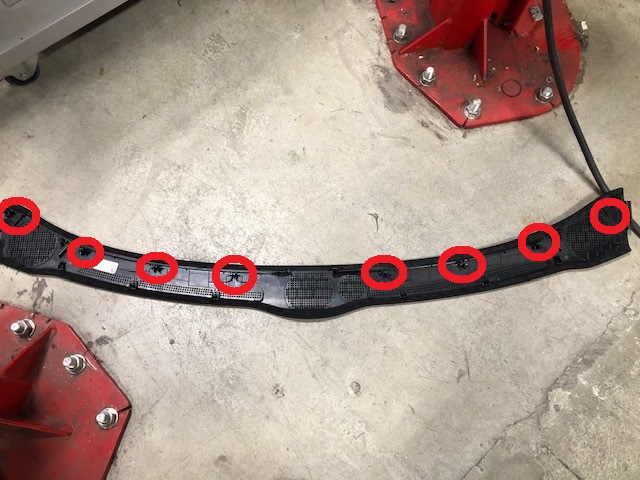

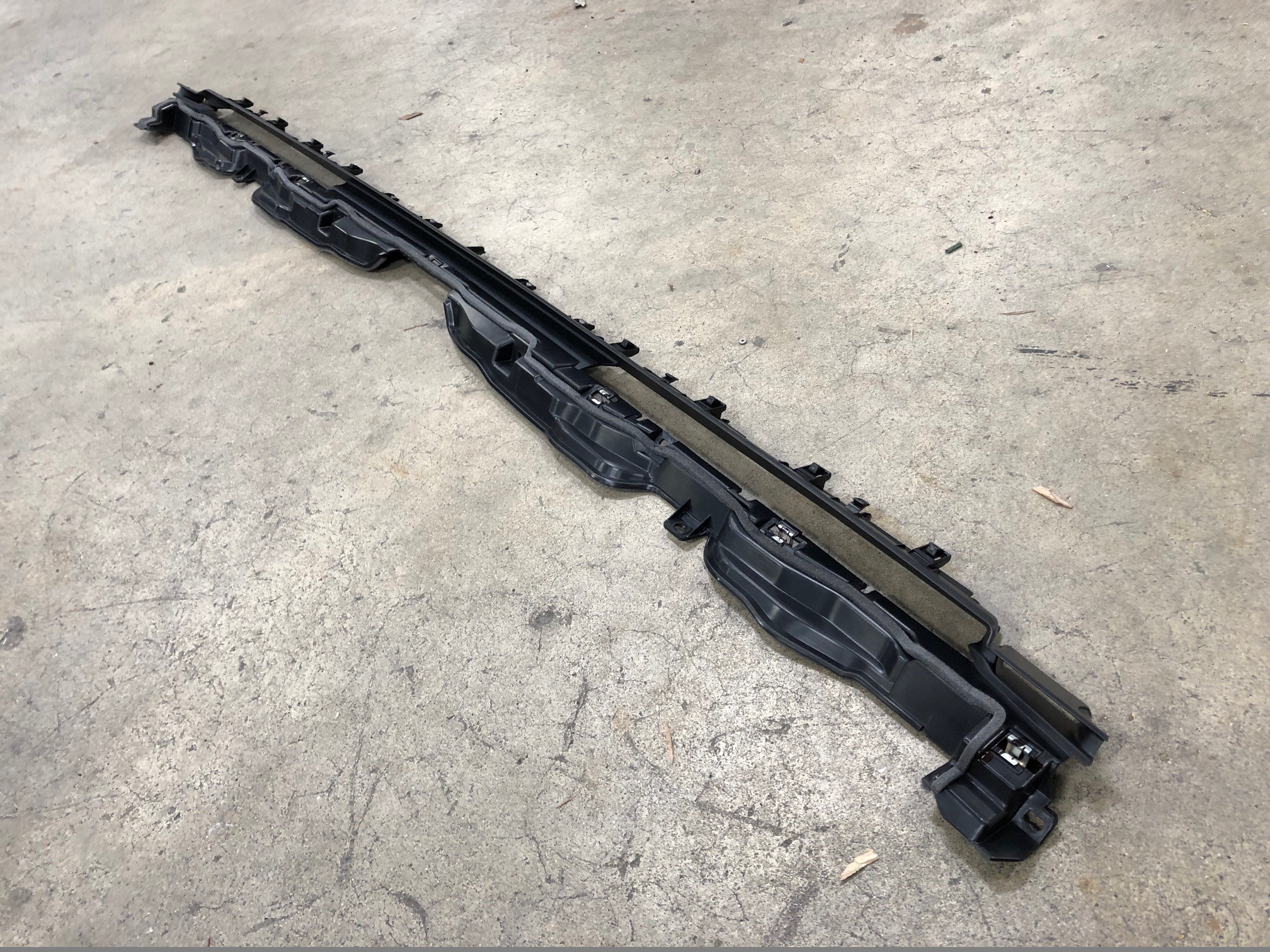

松开用于固定除霜格栅的卡子
注8 个卡子;更换所有已损坏的卡子
-

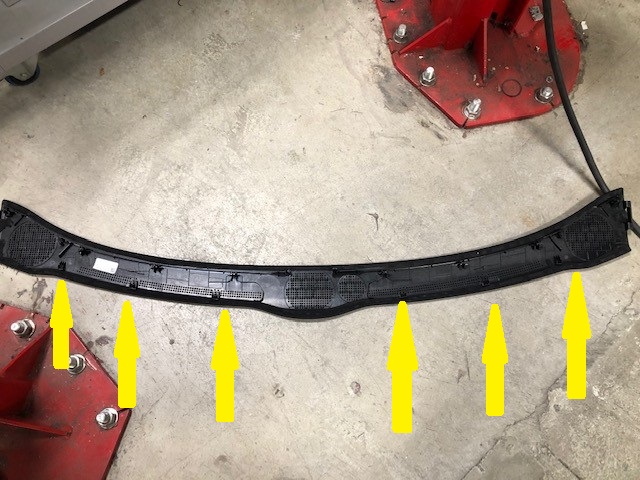

向上转动除霜格栅后边缘,松开仪表板上的锁片
注6 个锁片
-

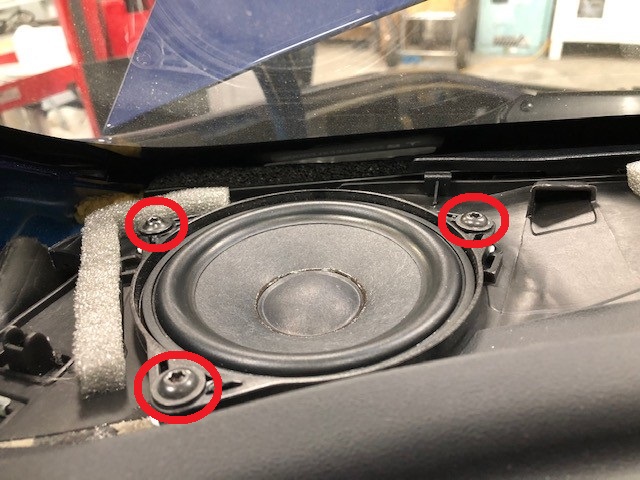

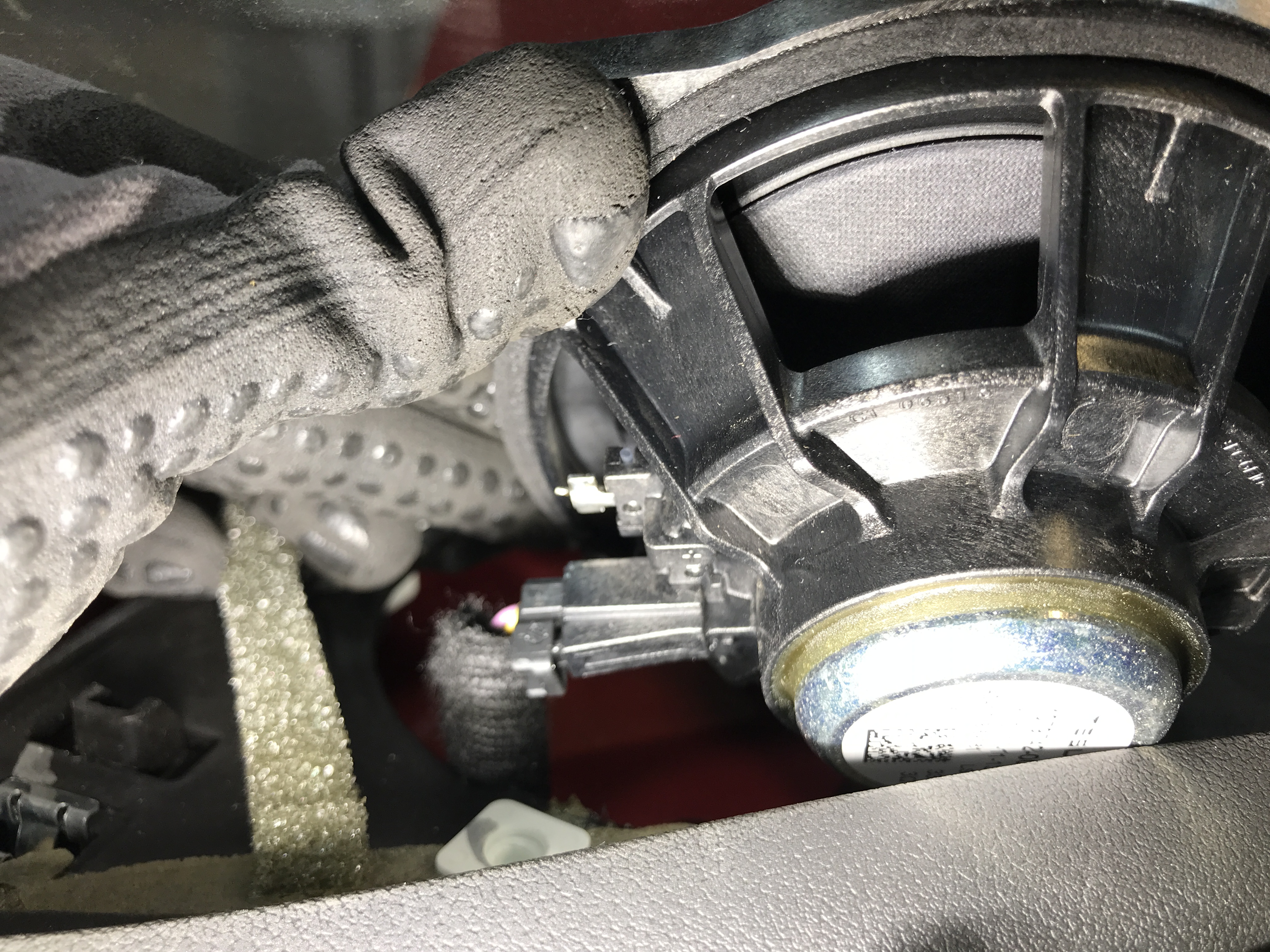

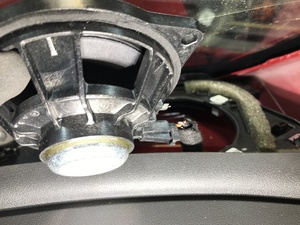

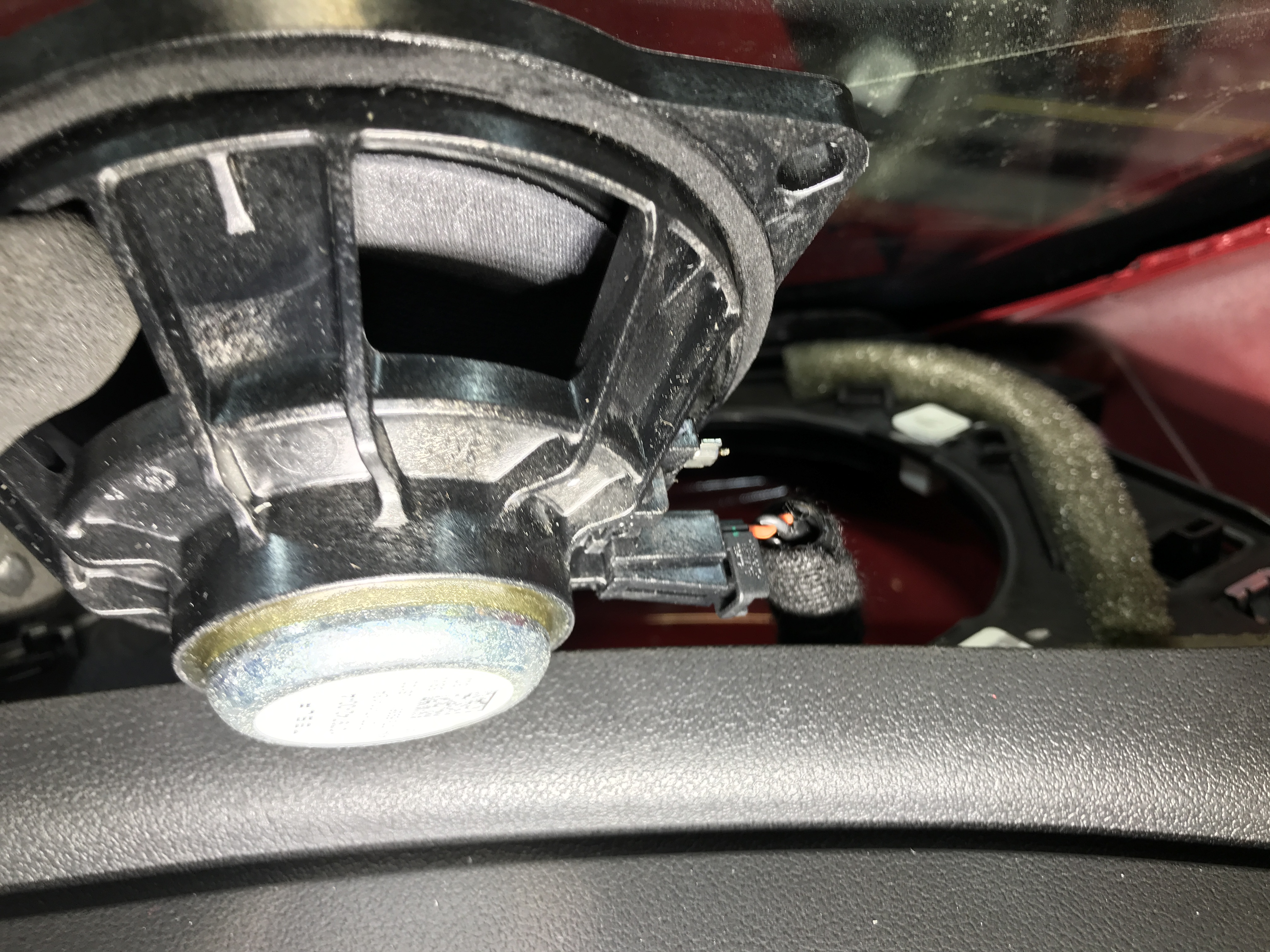

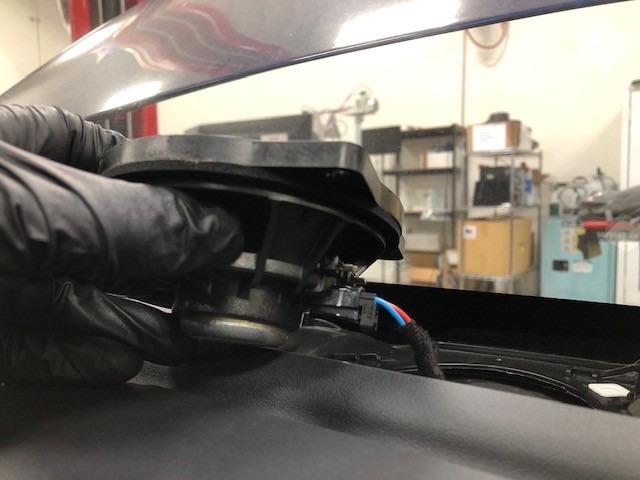

拆卸将左扬声器固定到仪表板的螺钉,然后拆下扬声器
注3 个螺钉,T20,2.3 Nm,1 个连接器
-

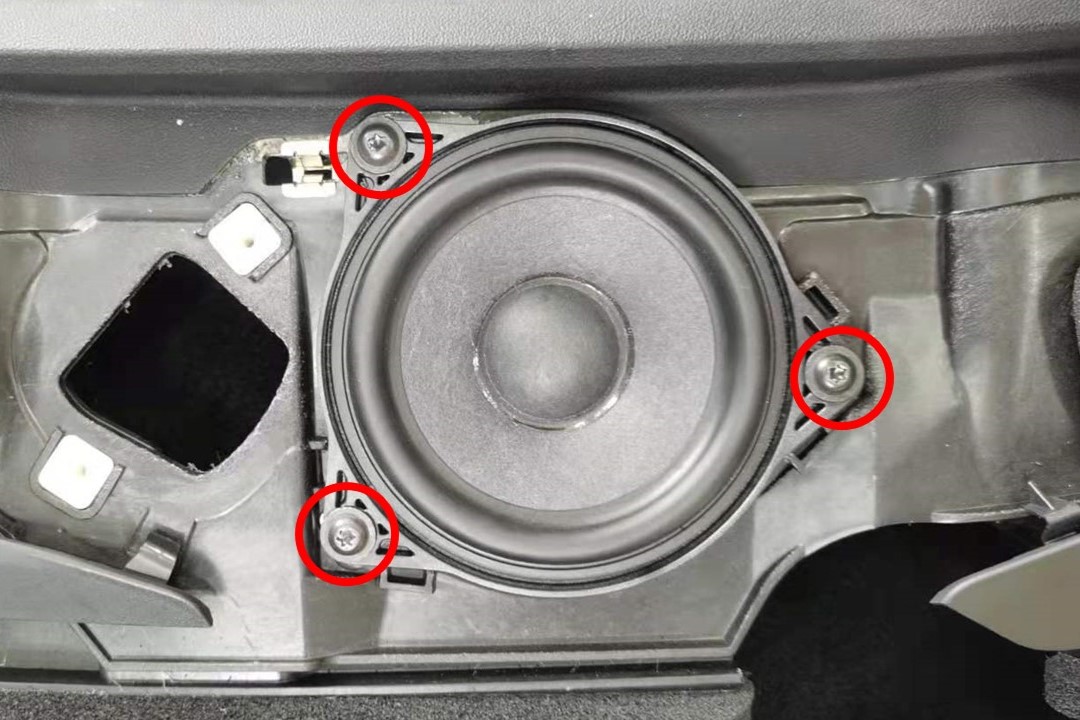

拆卸将中间扬声器固定到仪表板的螺钉,然后拆下扬声器
注1 个连接器,3 个螺钉,T20,2.3 Nm
-

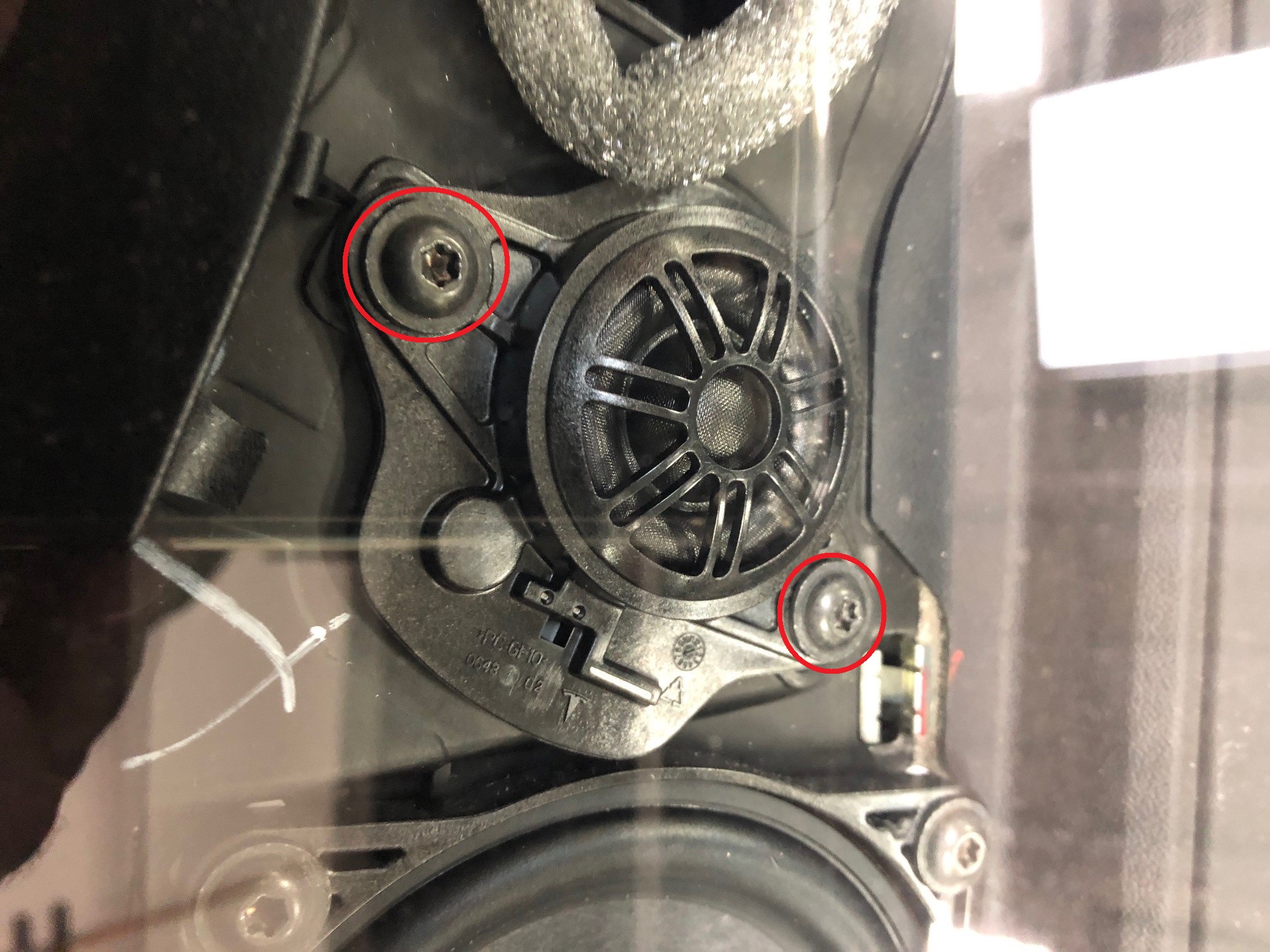

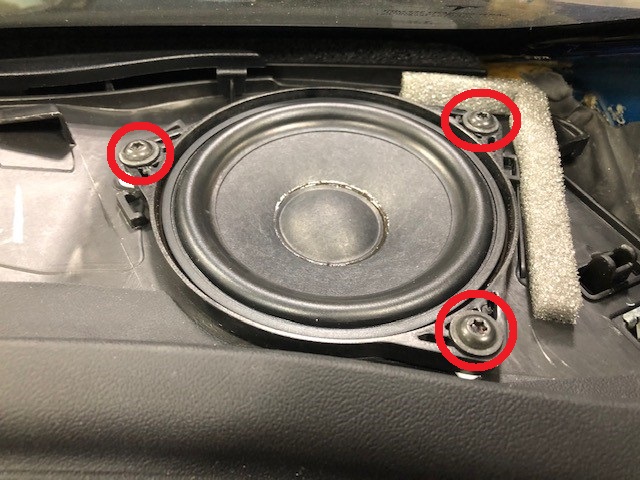

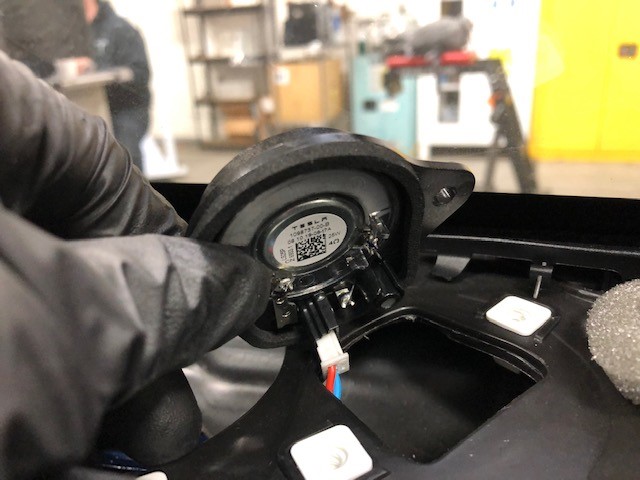

拆卸将中间高频扬声器固定到仪表板的螺钉,然后拆下扬声器
注1 个连接器,2 个螺钉,T20,2.3 Nm
-
拆卸将右扬声器固定到仪表板的螺钉,然后拆下扬声器
注3 个螺钉,T20,2.3 Nm,1 个连接器
-

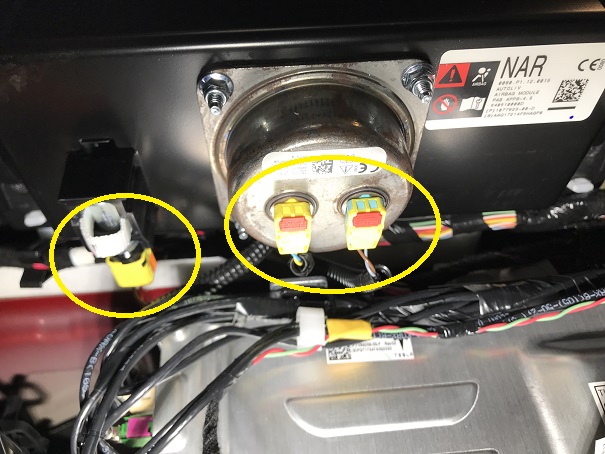

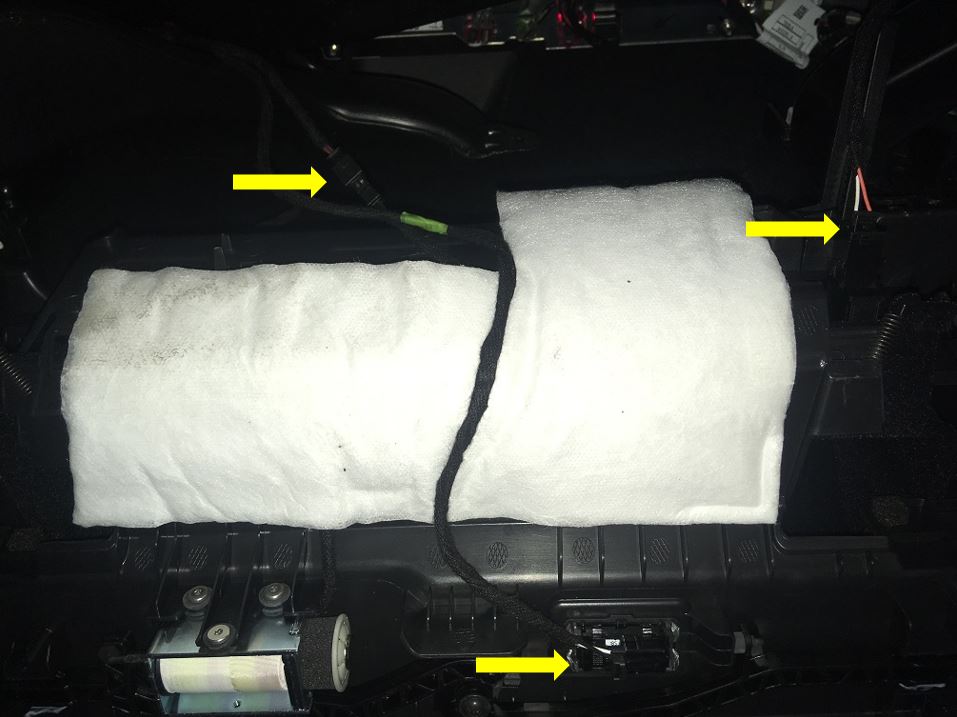

断开副驾位气囊总成的连接器
注3 个连接器,北美以外地区 2 个连接器;连接器释放装置可能不同
-

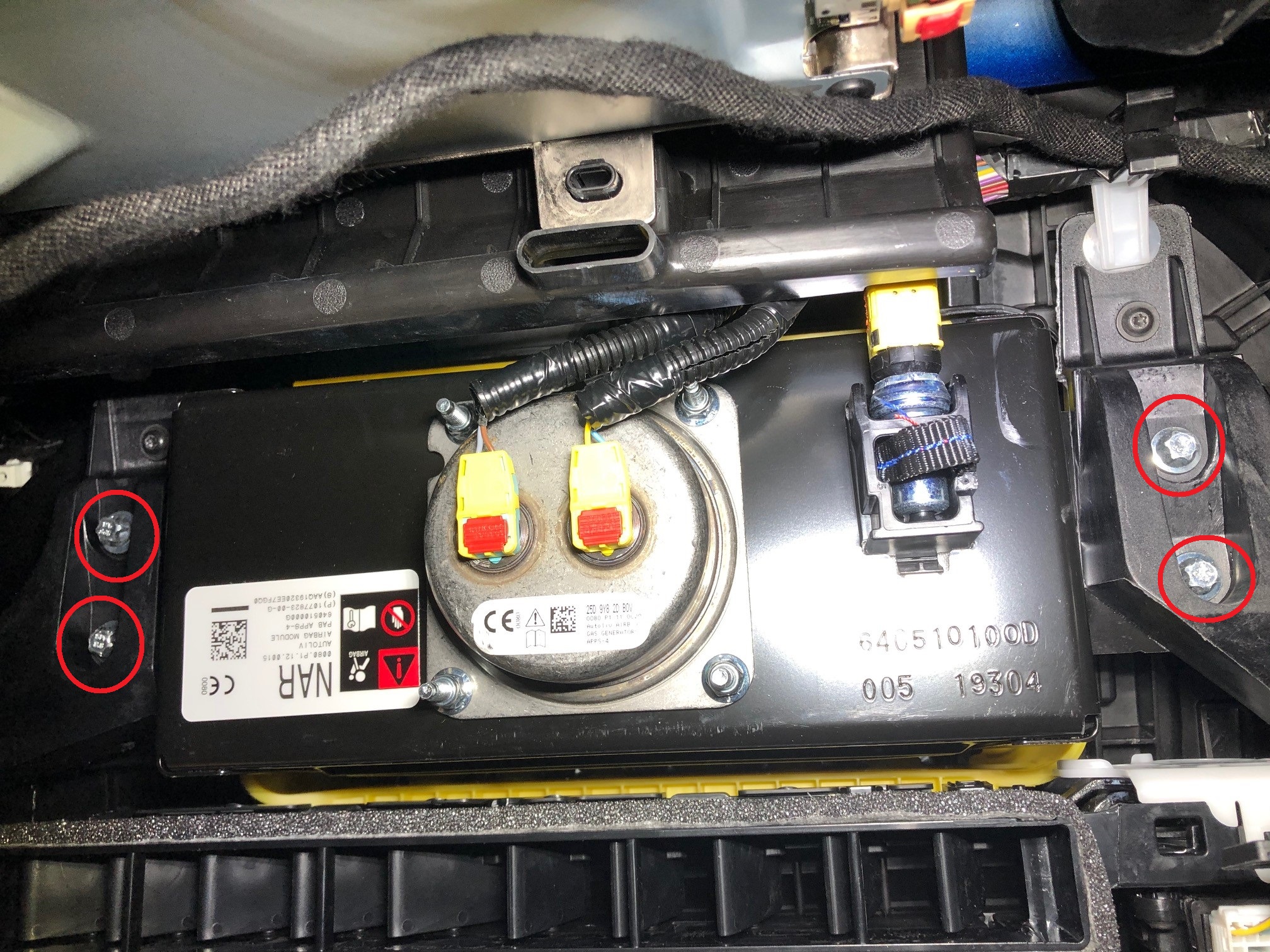

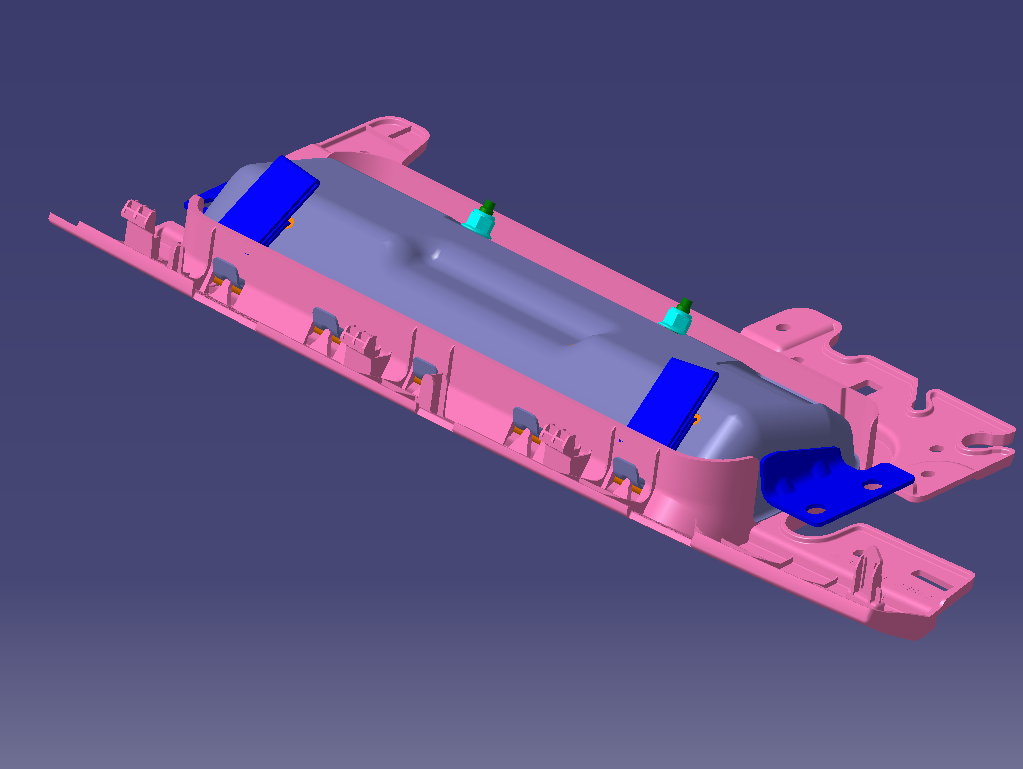

拆卸将副驾位气囊总成固定到横梁的螺栓
注4 个耐落螺栓,T30,8 Nm;新款车配备 4 个 E10 耐落螺栓;拆下后弃用
-

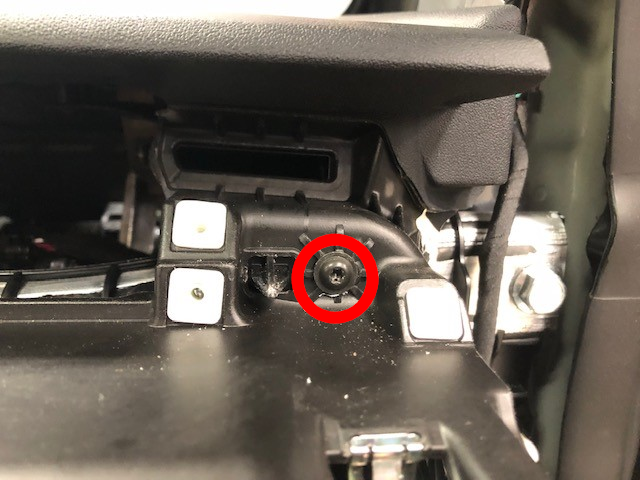

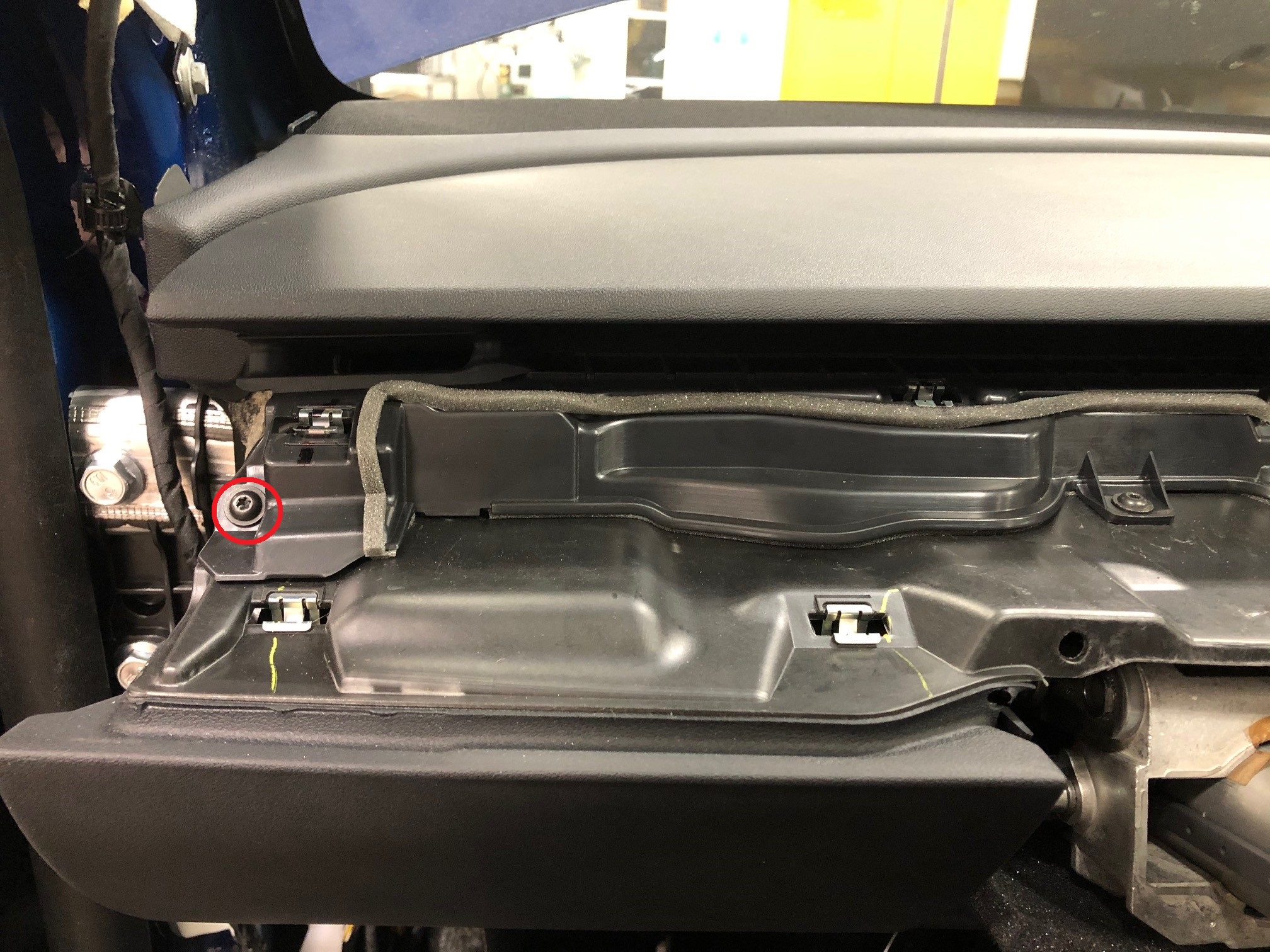

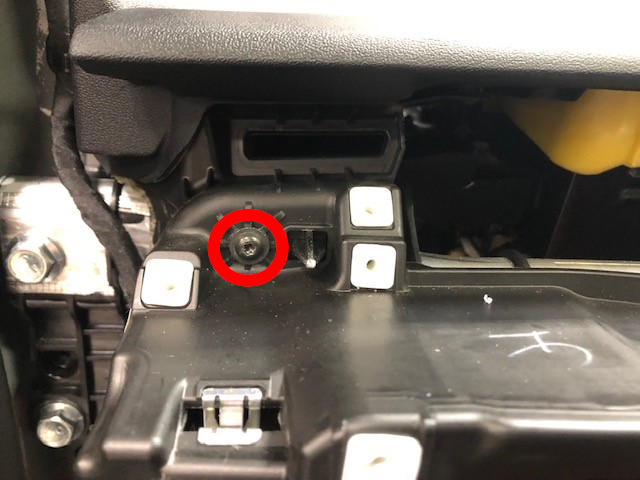

拆下将仪表板支架固定到副驾位气囊附近横梁上的螺钉
注2 个螺钉,T20,2.3 Nm
-

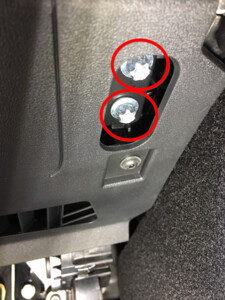

拆下将仪表板支架固定到 LH 下部横梁的螺钉
注2 个螺钉,T20,2.3 Nm
-

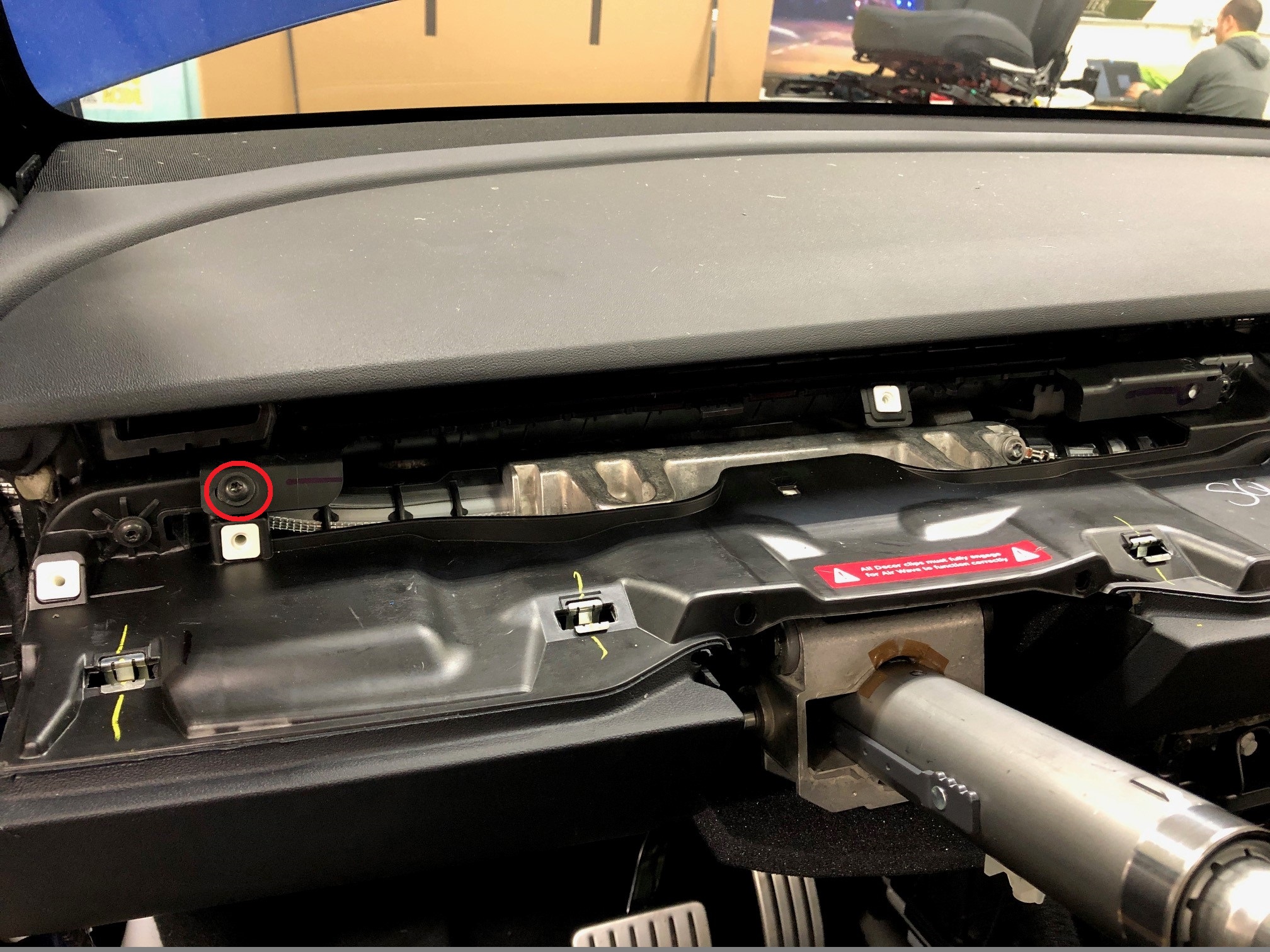

拆下将仪表板支架固定到 LH 上部横梁的螺钉
注1 个螺钉,T20,2.3 Nm
-

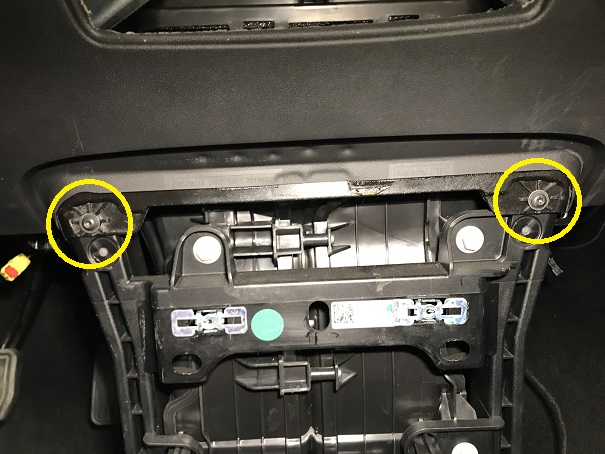

拆下将仪表板支架固定到正下方横梁的螺钉
注2 个螺钉,T20,2.3 Nm
-

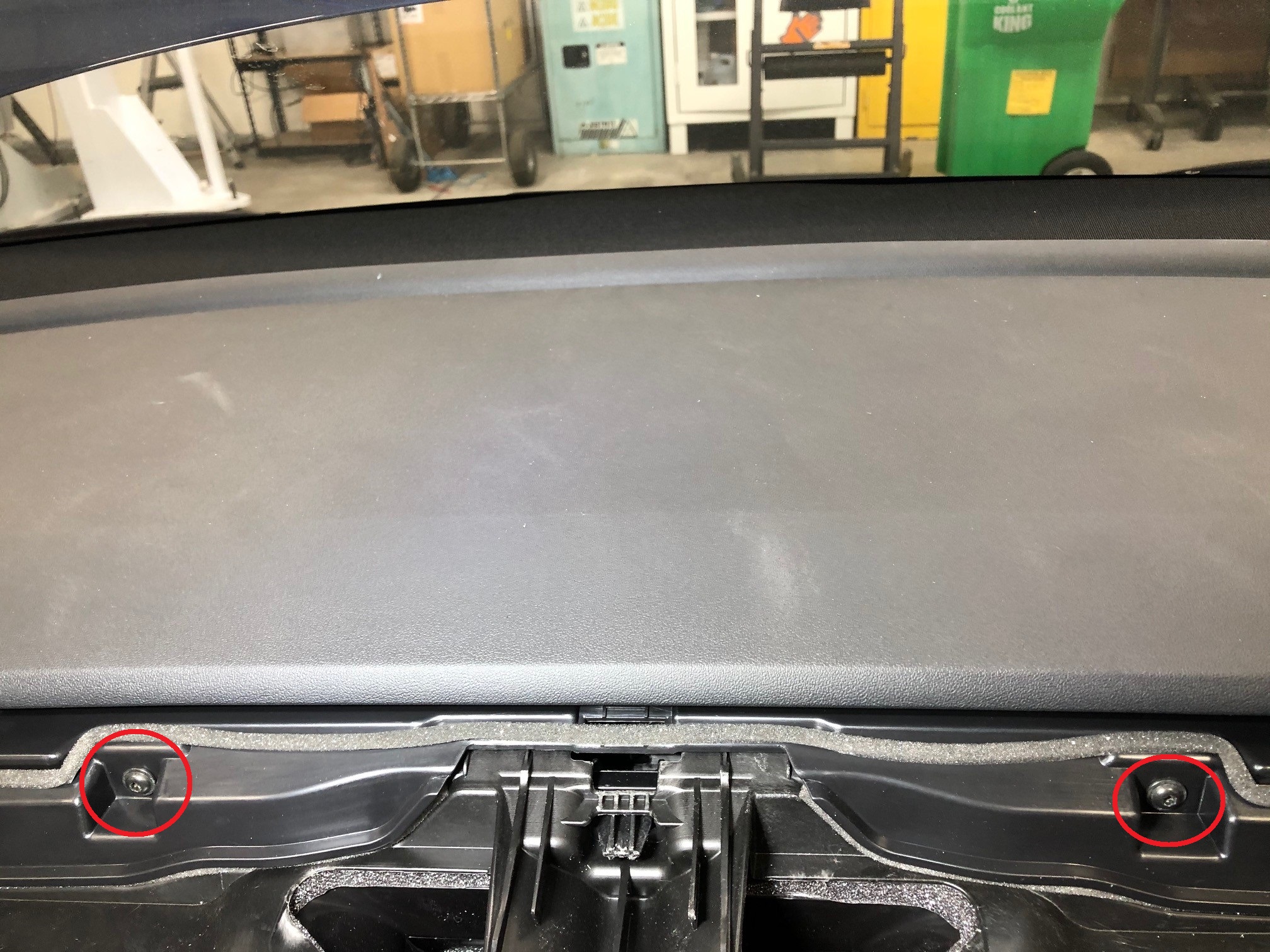

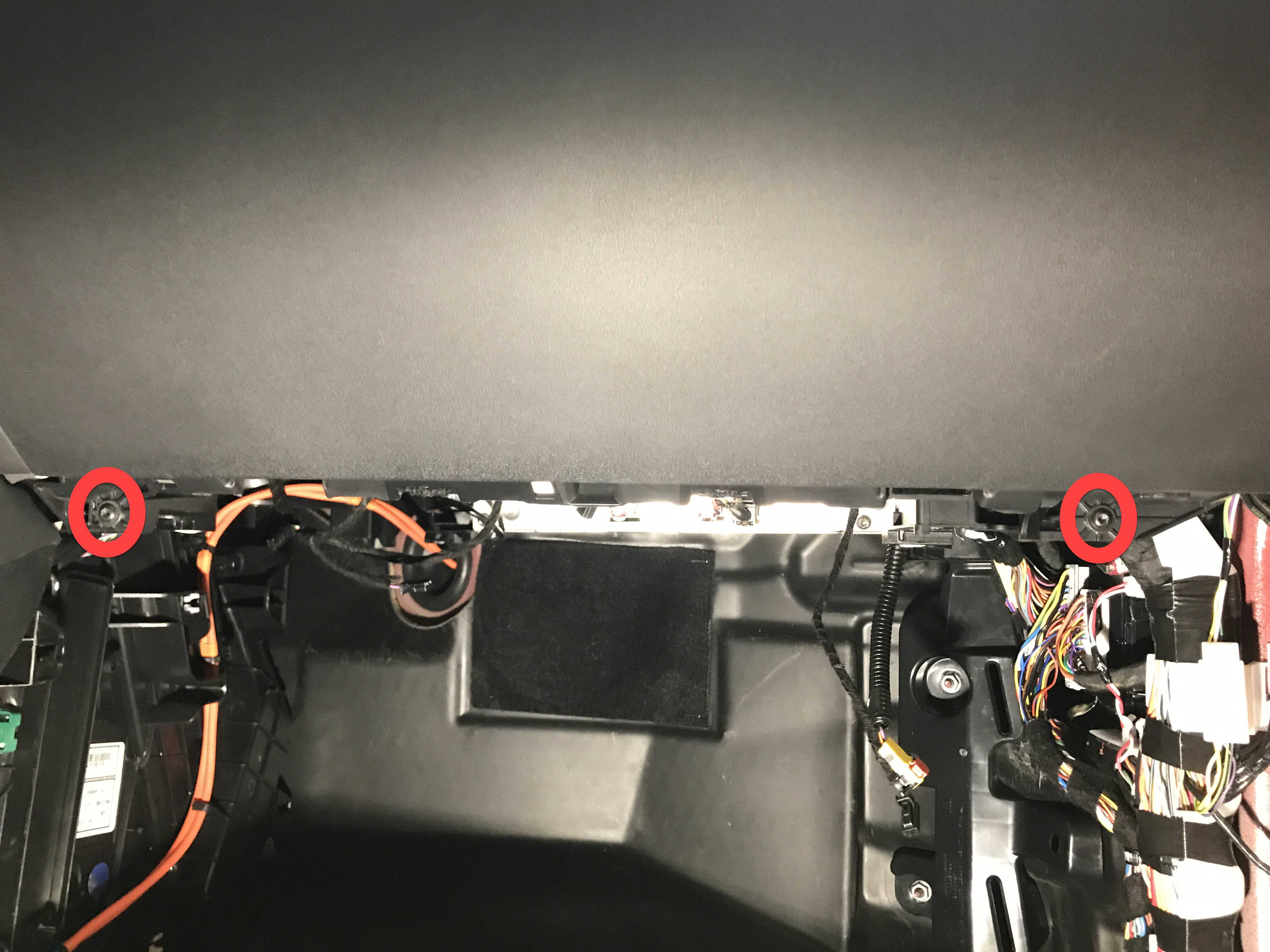

拆下将仪表板支架固定到正上方横梁的螺钉
注2 个螺钉,T20,2.3 Nm
-

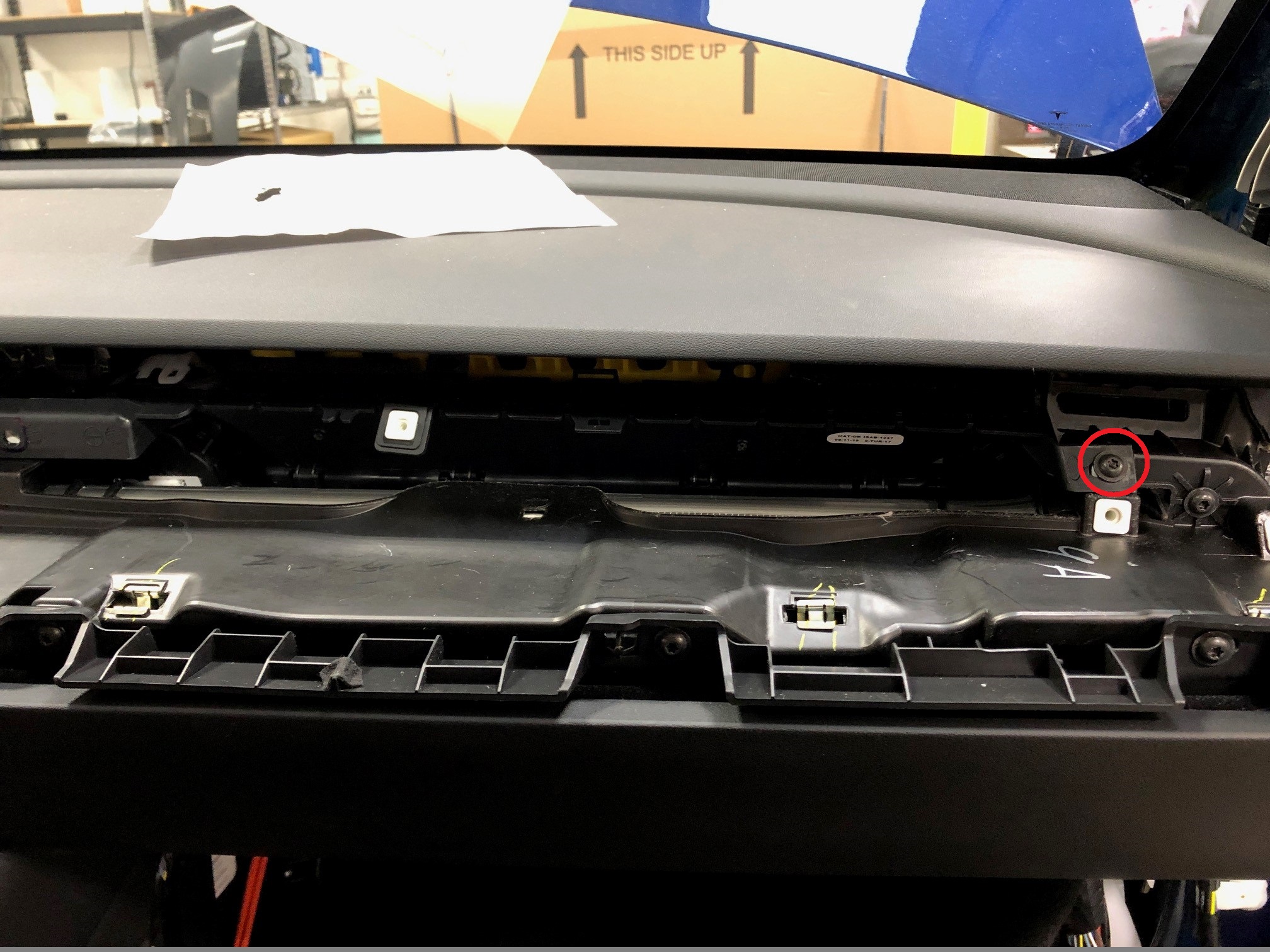

拆下将仪表板支架固定到 RH 上部横梁的螺钉
注1 个螺钉,T20,2.3 Nm
-

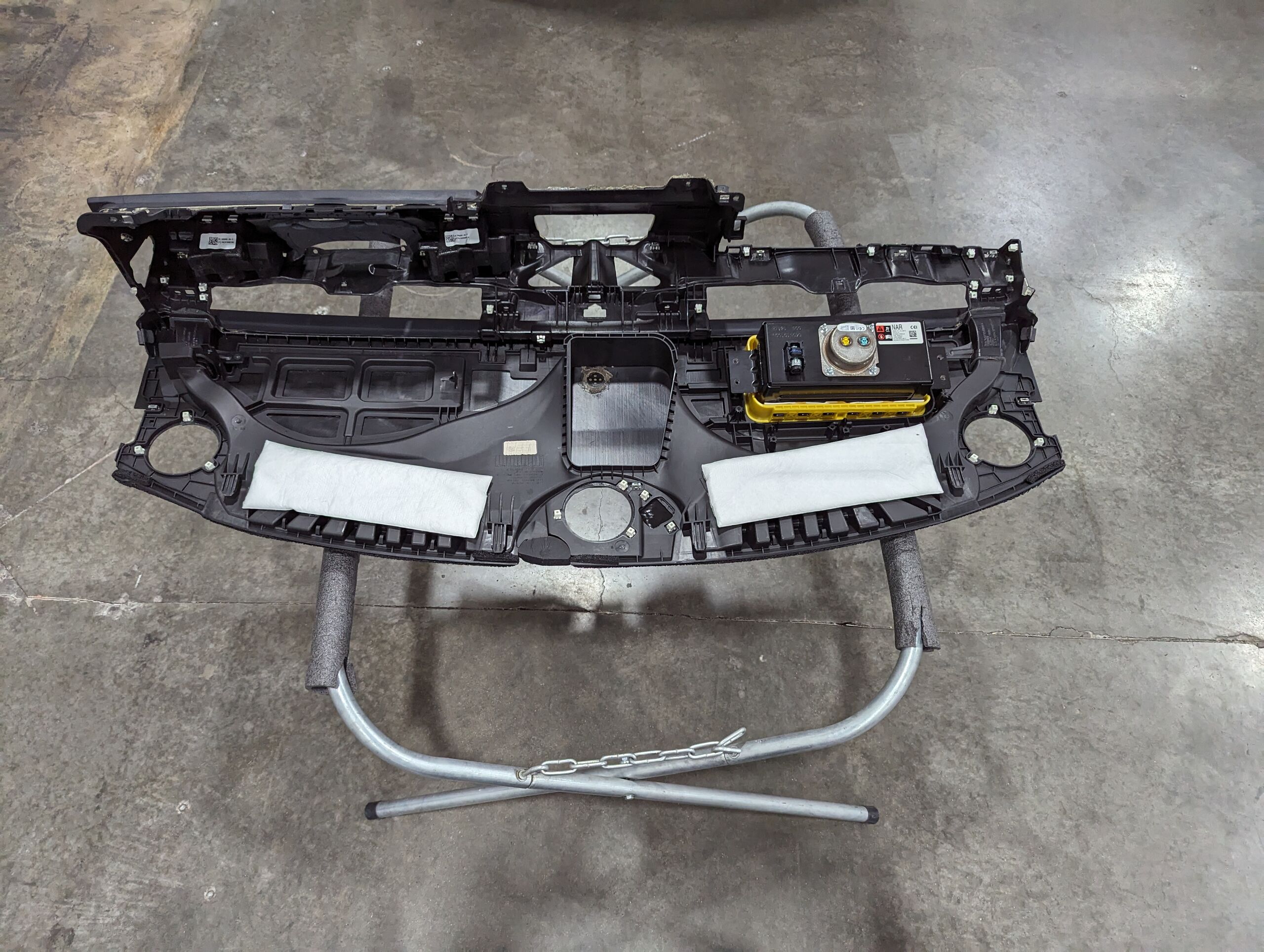

将仪表板支架从横梁上拆下

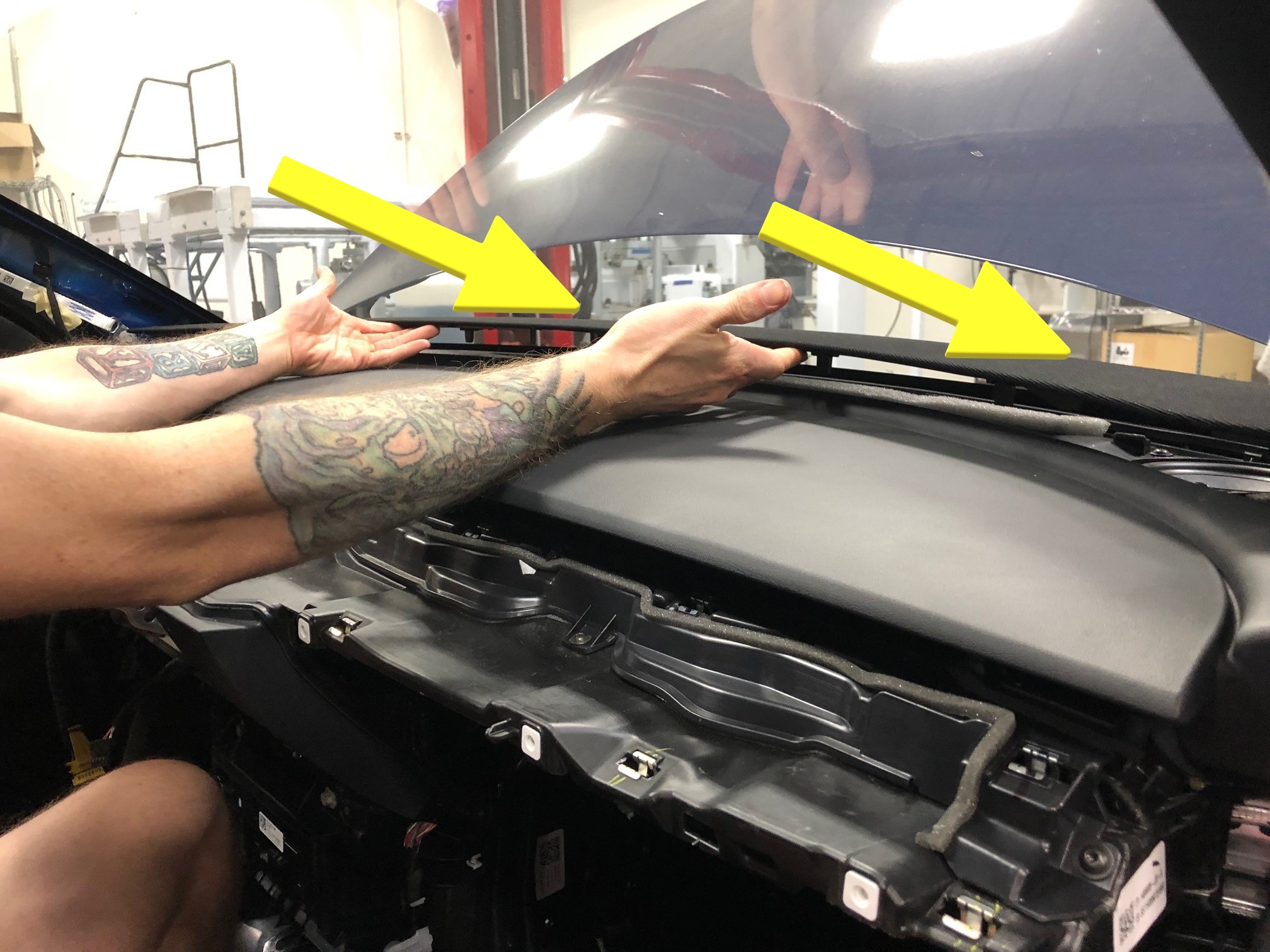

注建议请助手帮忙。小心清理夹在暖通空调总成上方中央的线束;清理后也有助于拆卸;通过副驾位车门拆下仪表板支架
-

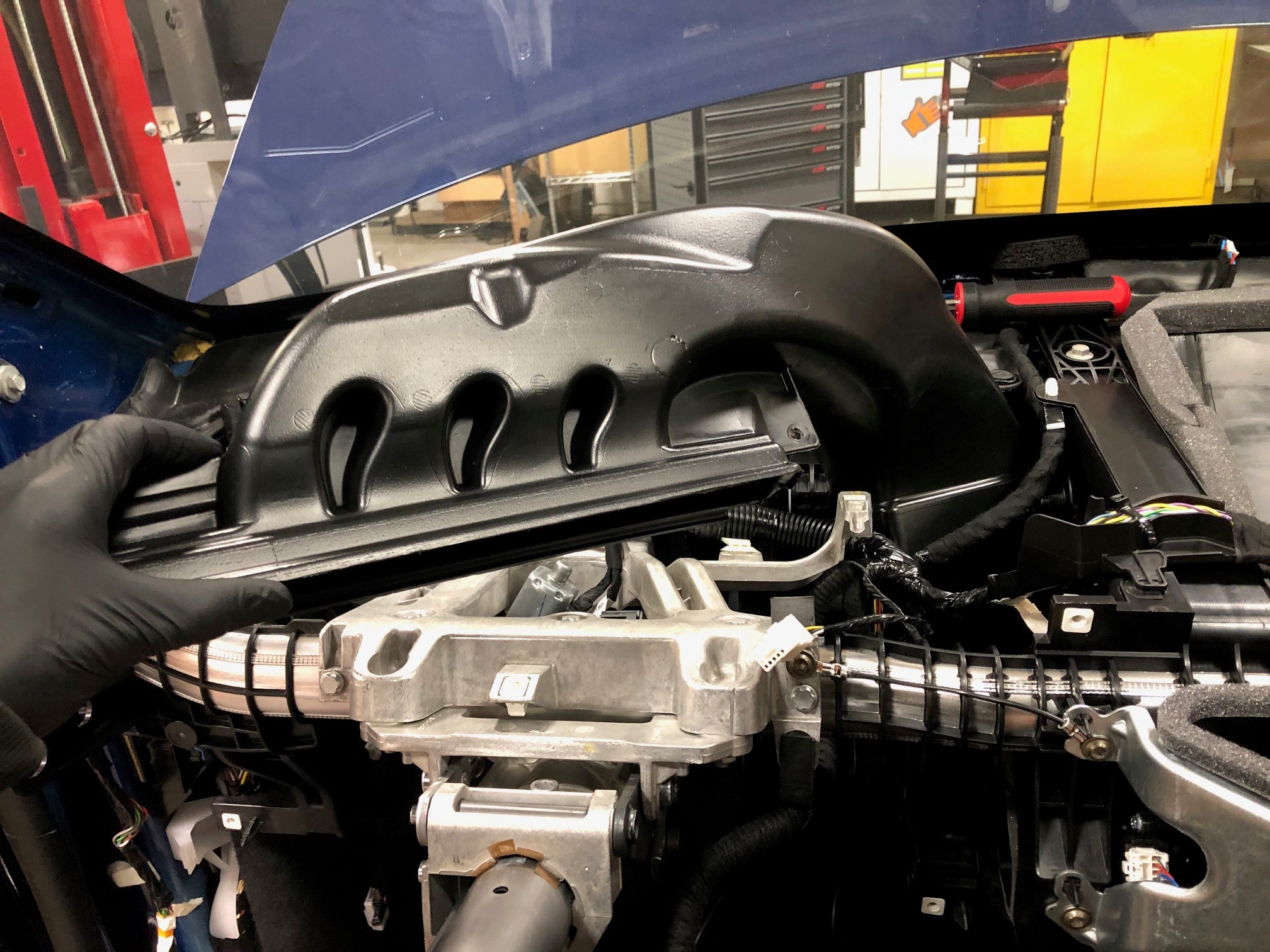

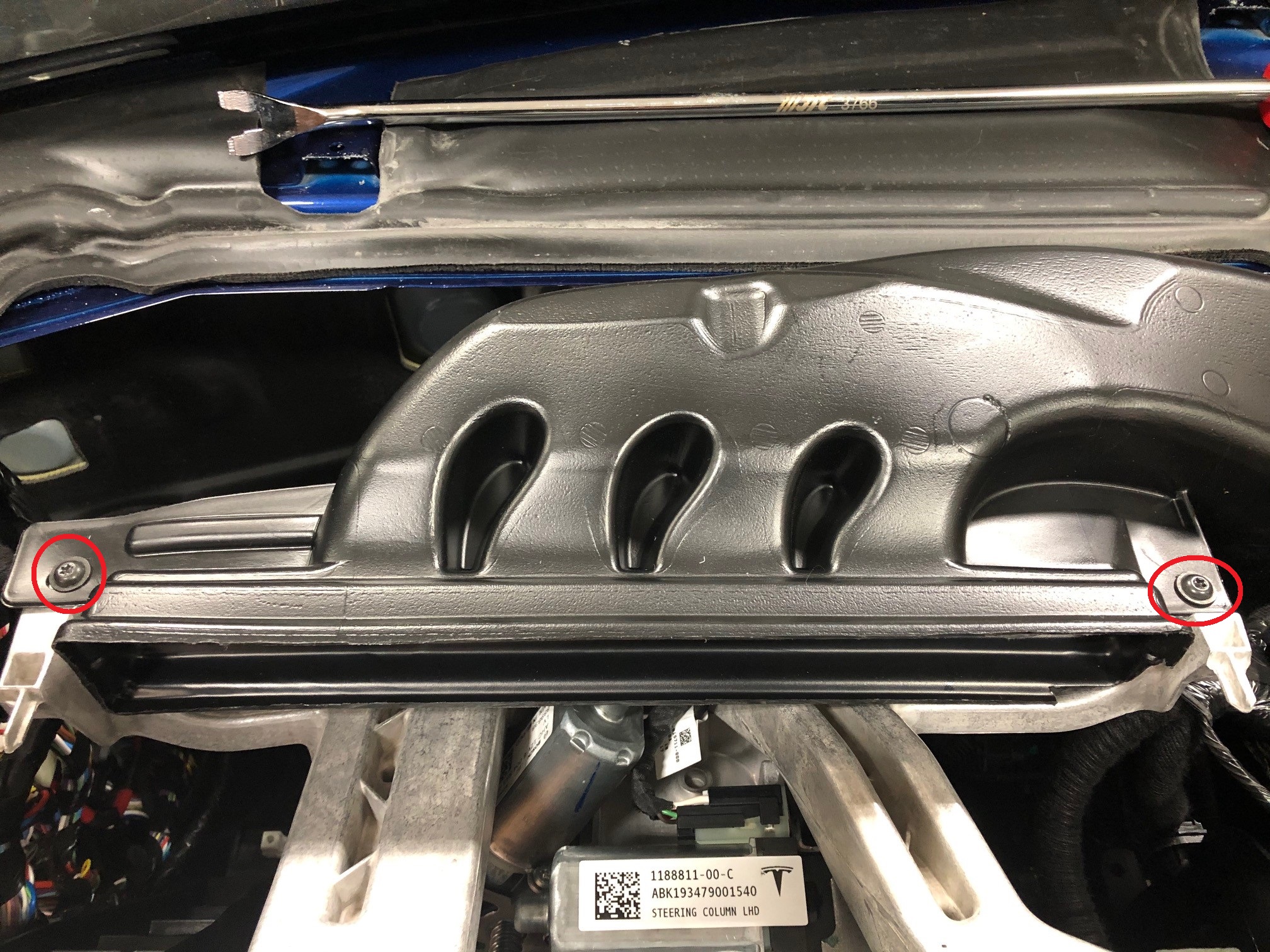

拆卸将驾驶位气波管道固定到横梁的螺钉。
注2 个螺钉,T20,2.3 Nm
-
断开 LH 上部导管热敏电阻与驾驶位气波槽的连接
注1 个连接器
- 将驾驶位气波管道从 HVAC 总成上拆下
-

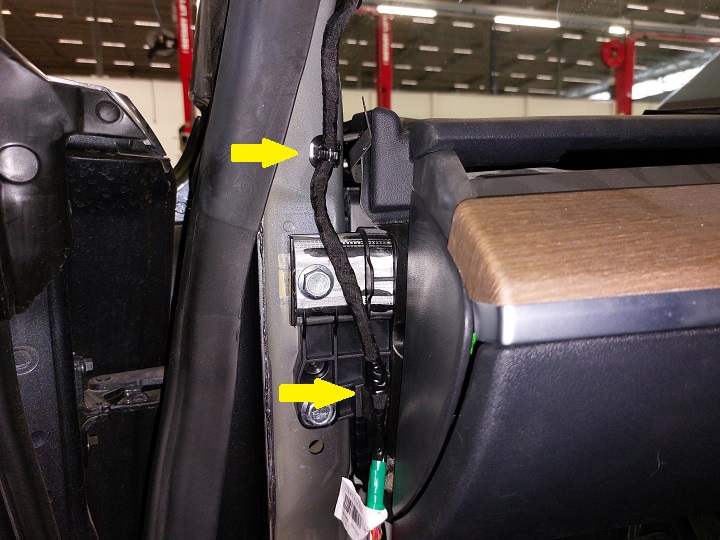

拆卸左侧 A 柱下部的顶篷线束夹
注2 个夹子
-

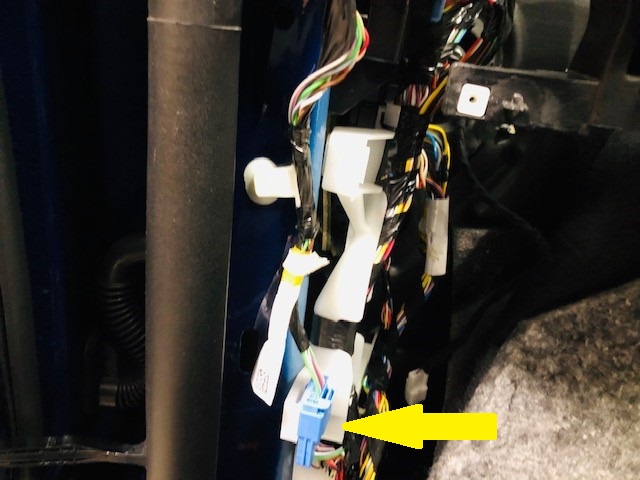

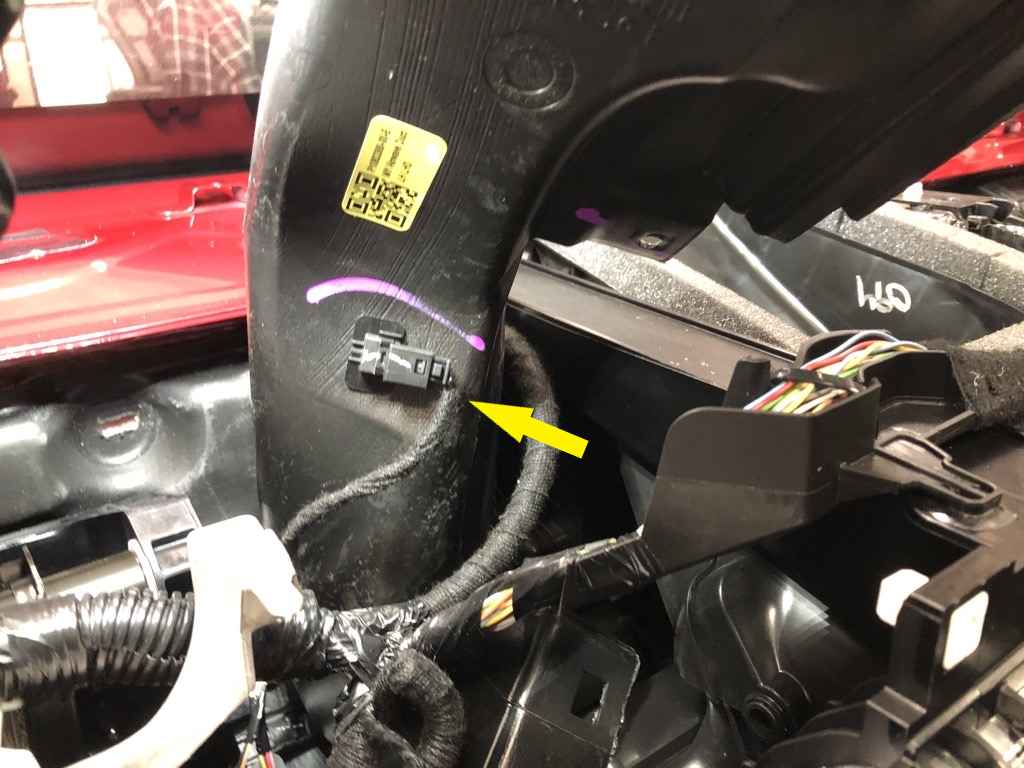

将顶篷线束连接器从左侧 A 柱下部断开
注1 个连接器
-

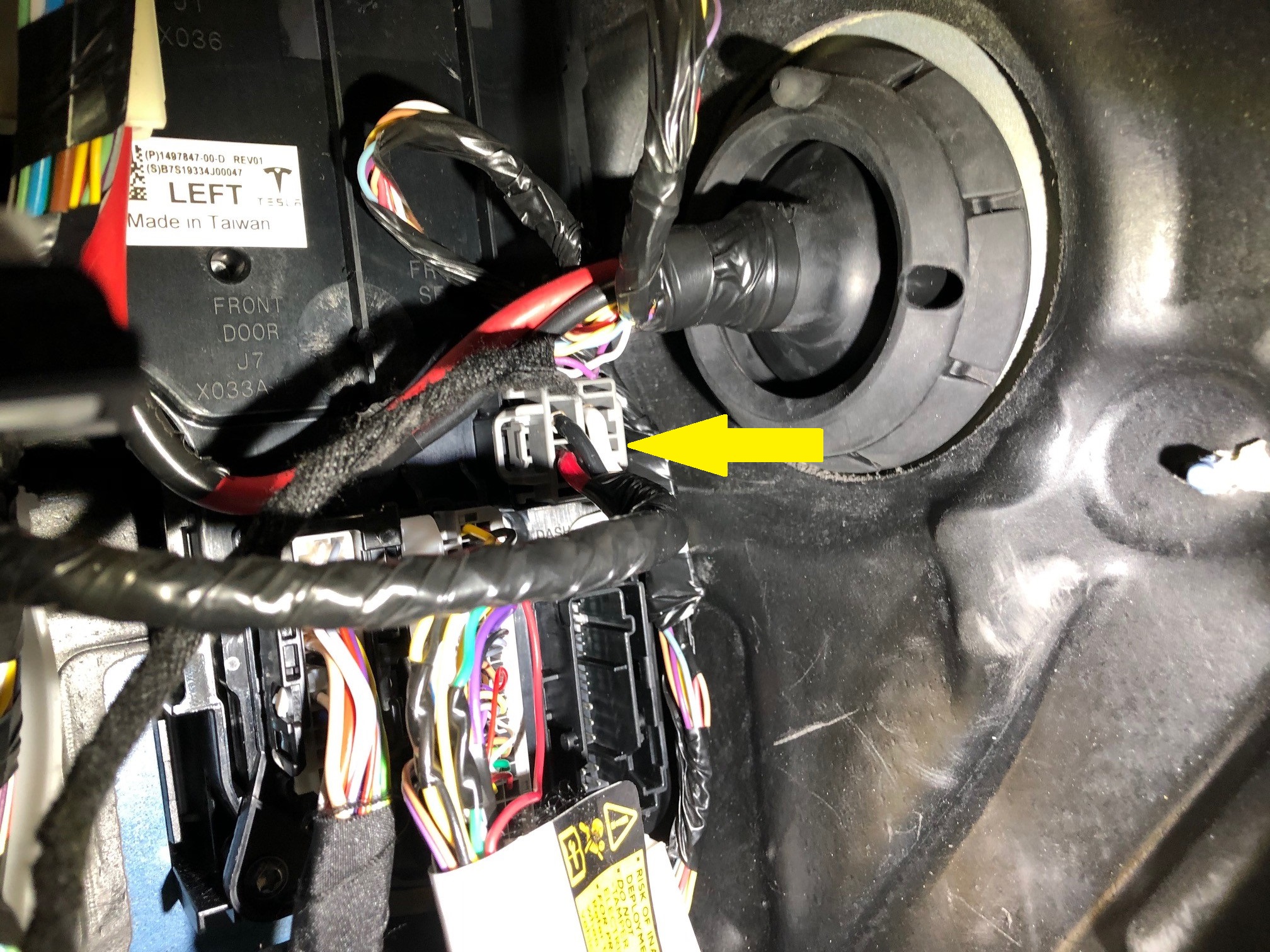

将前围板连接器从左侧车身控制器上断开
注1 个连接器;松开锁片,小心下拉以便松开连接器
-

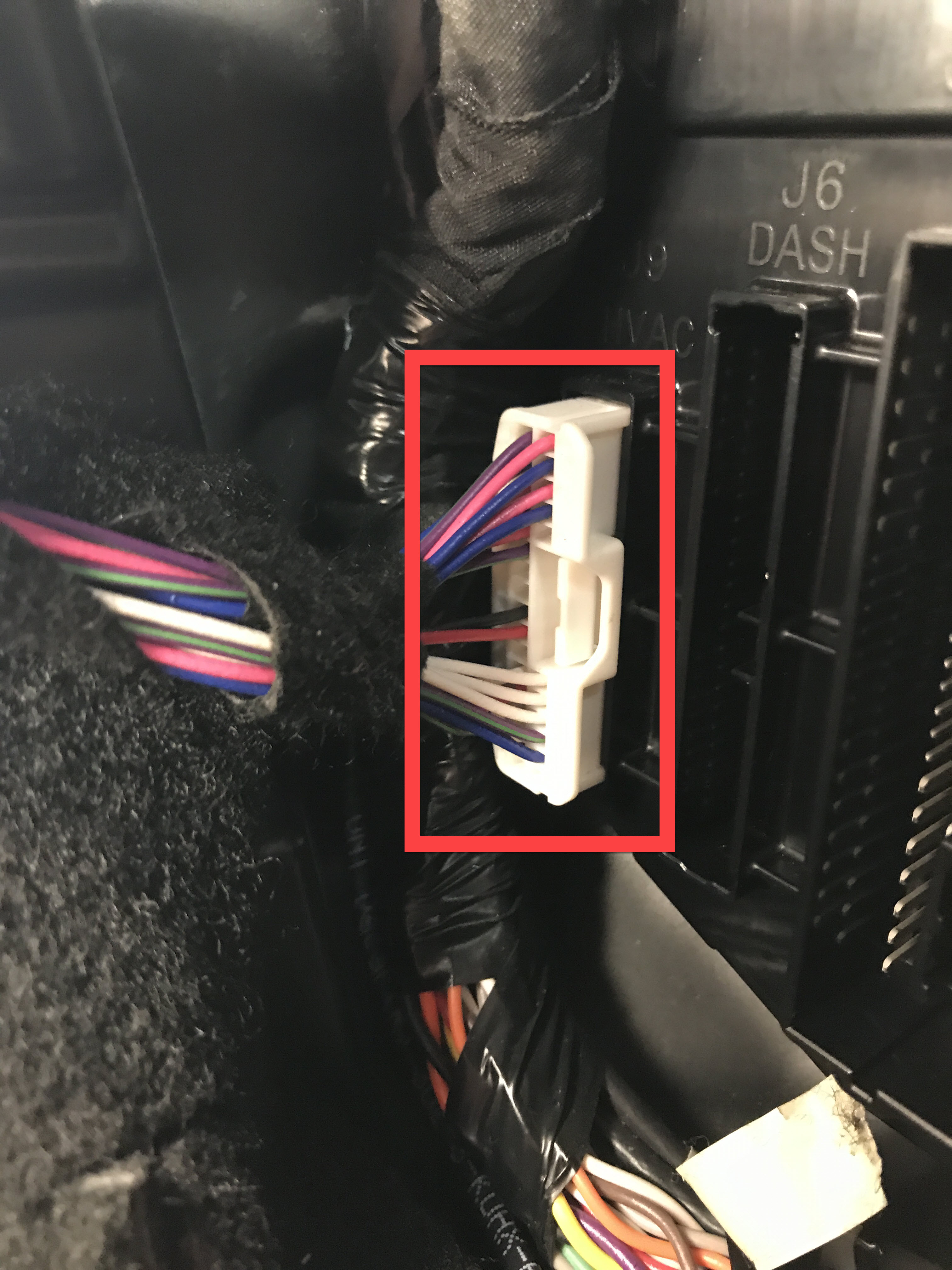

将 HVAC 连接器从左侧车身控制器上断开
注1 个连接器
-

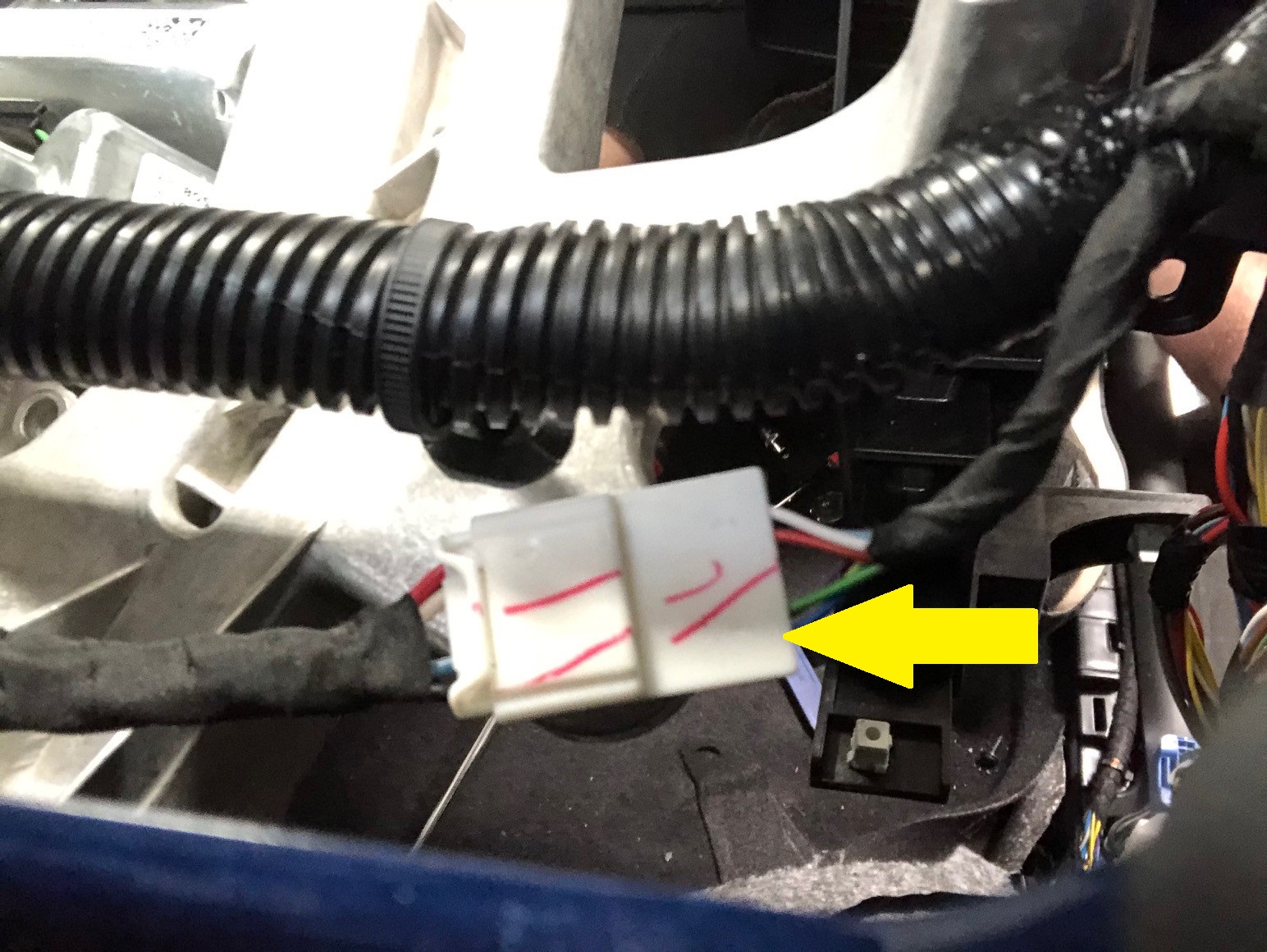

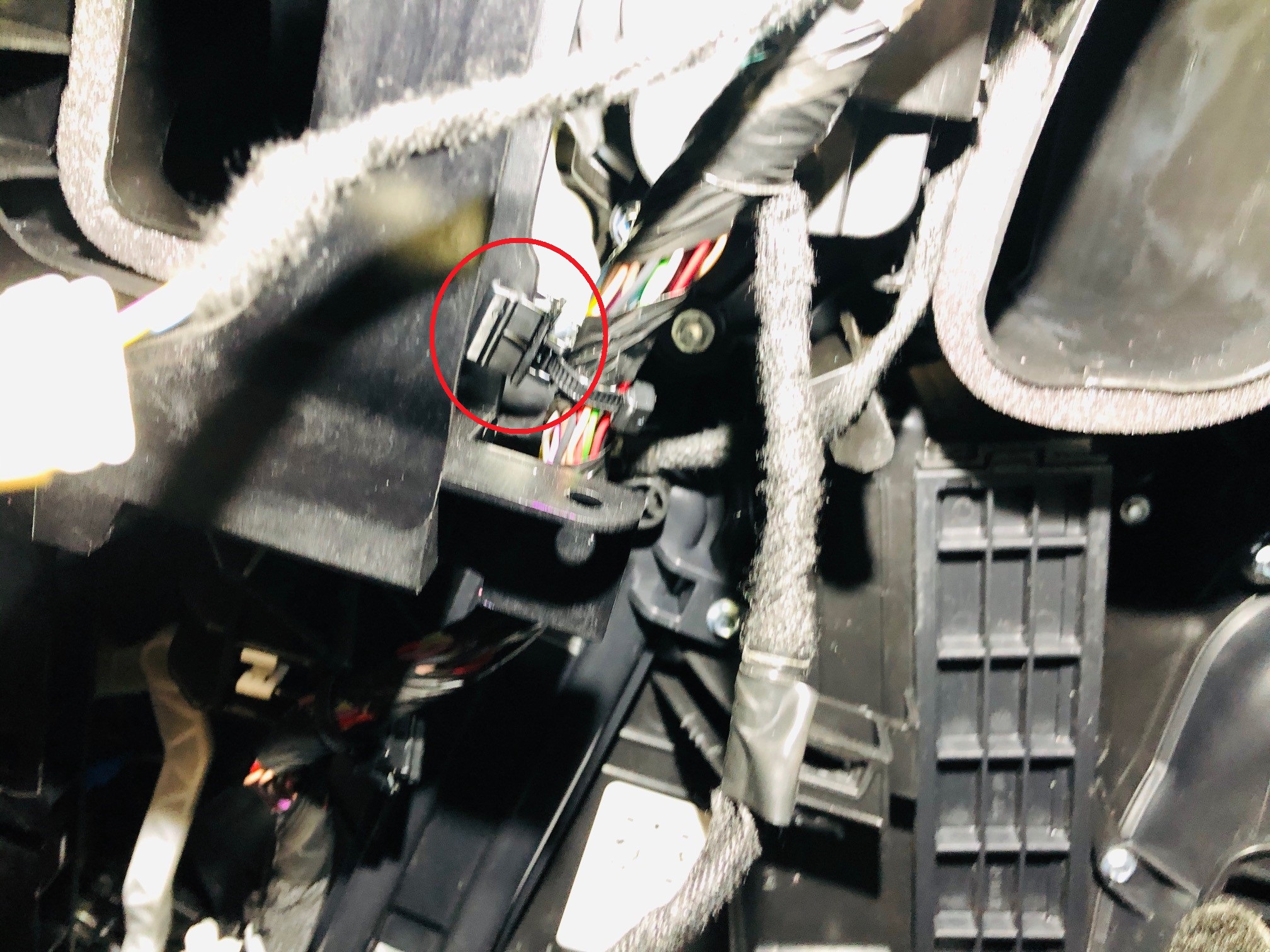

断开仪表板线束连接器与电子转向柱的连接
注1 个连接器
-

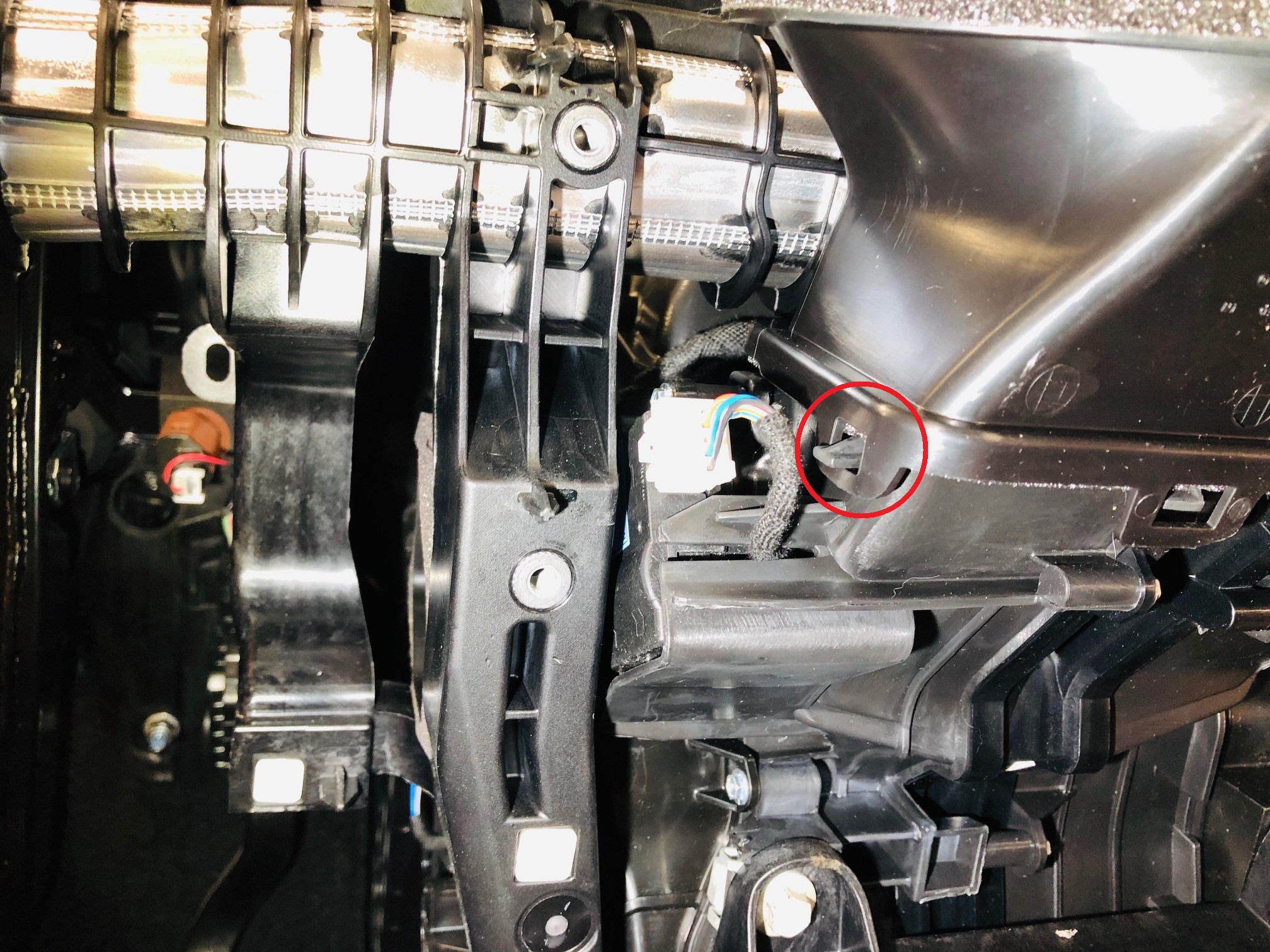

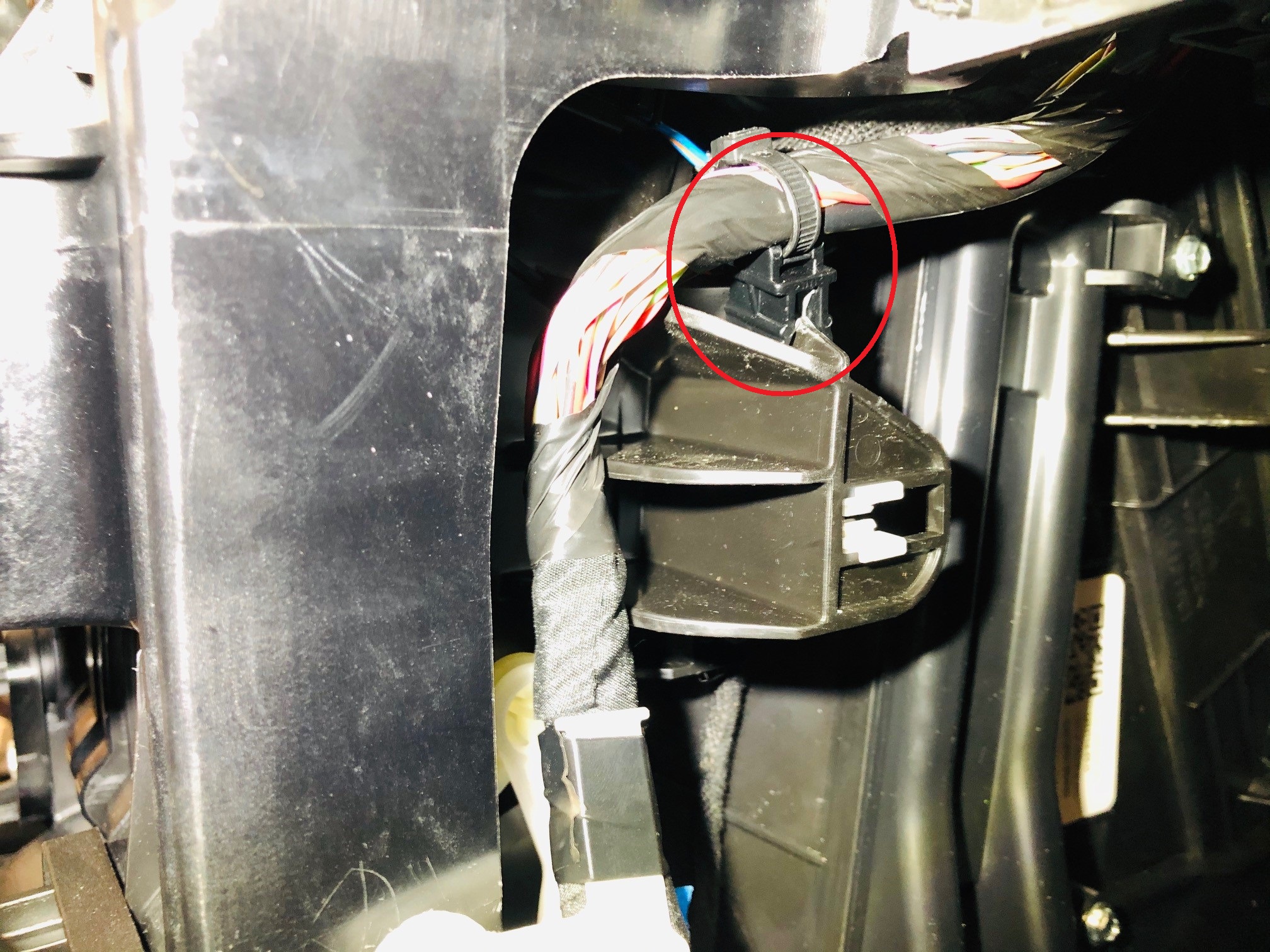

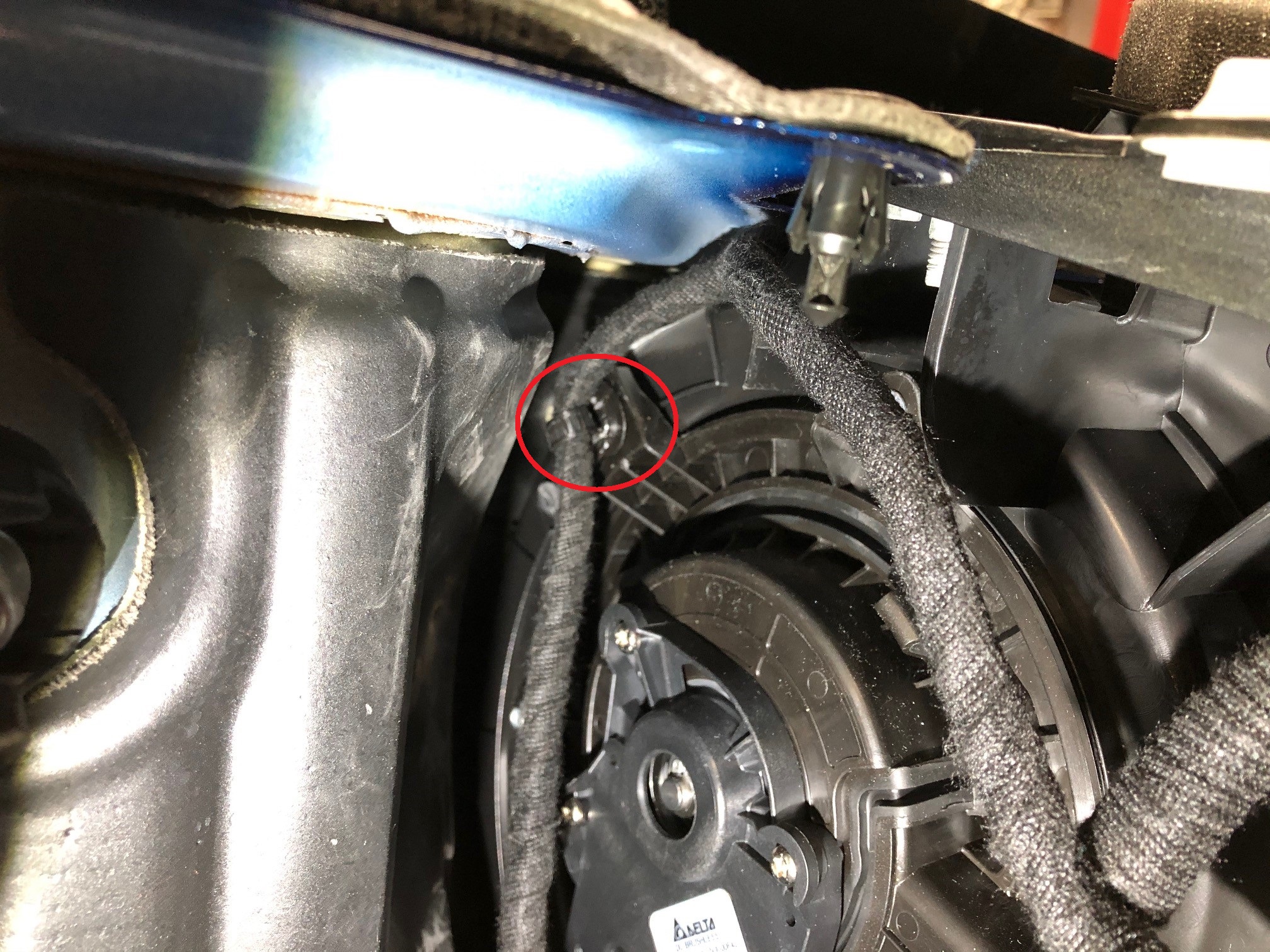

松开位于鼓风电机总成上的仪表板线束夹
注1 个线束夹
-

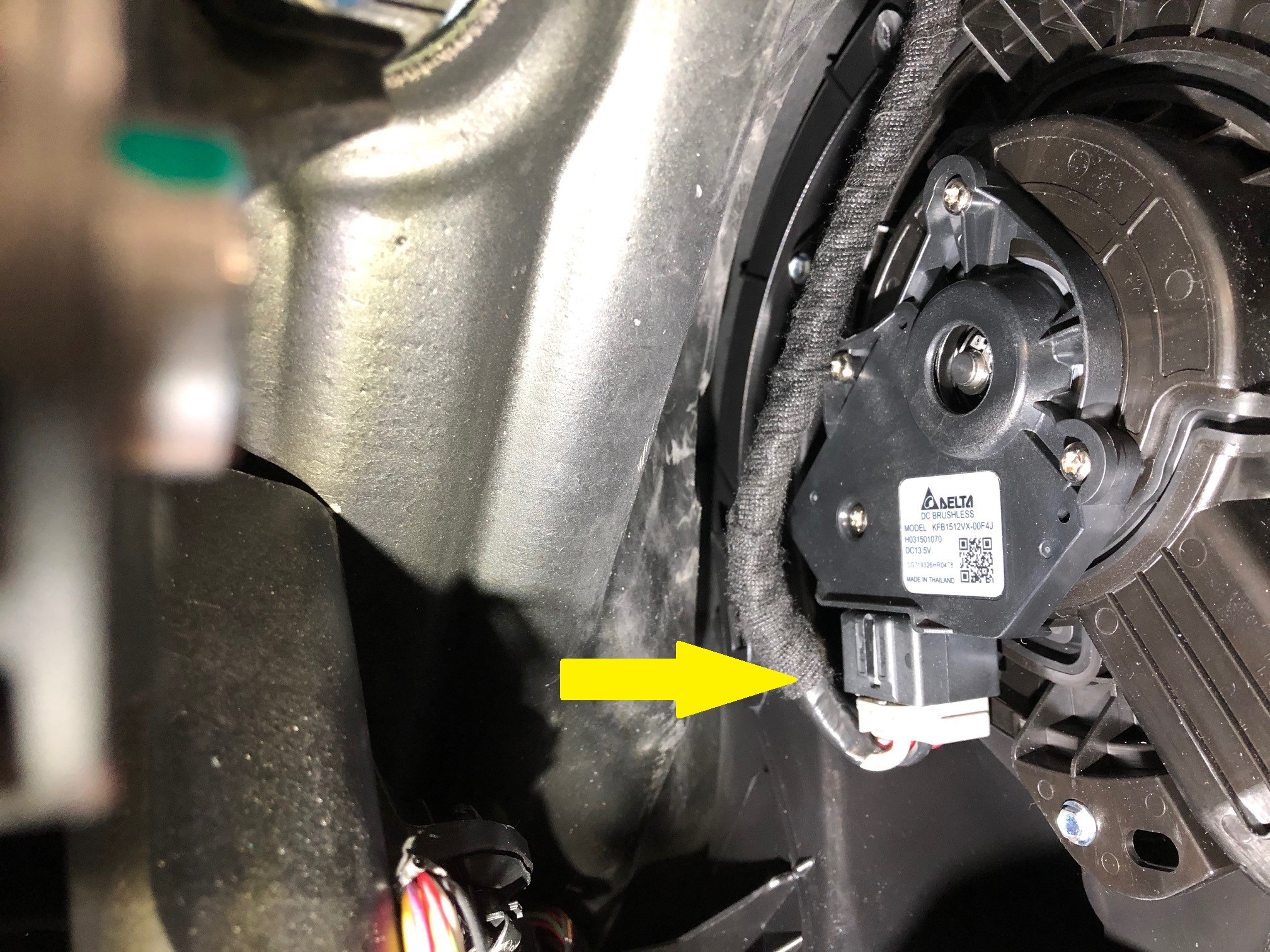

断开鼓风电机连接器
注1 个连接器
-
松开将中央扬声器线束固定到暖通空调总成的夹子
注1 个夹子
-

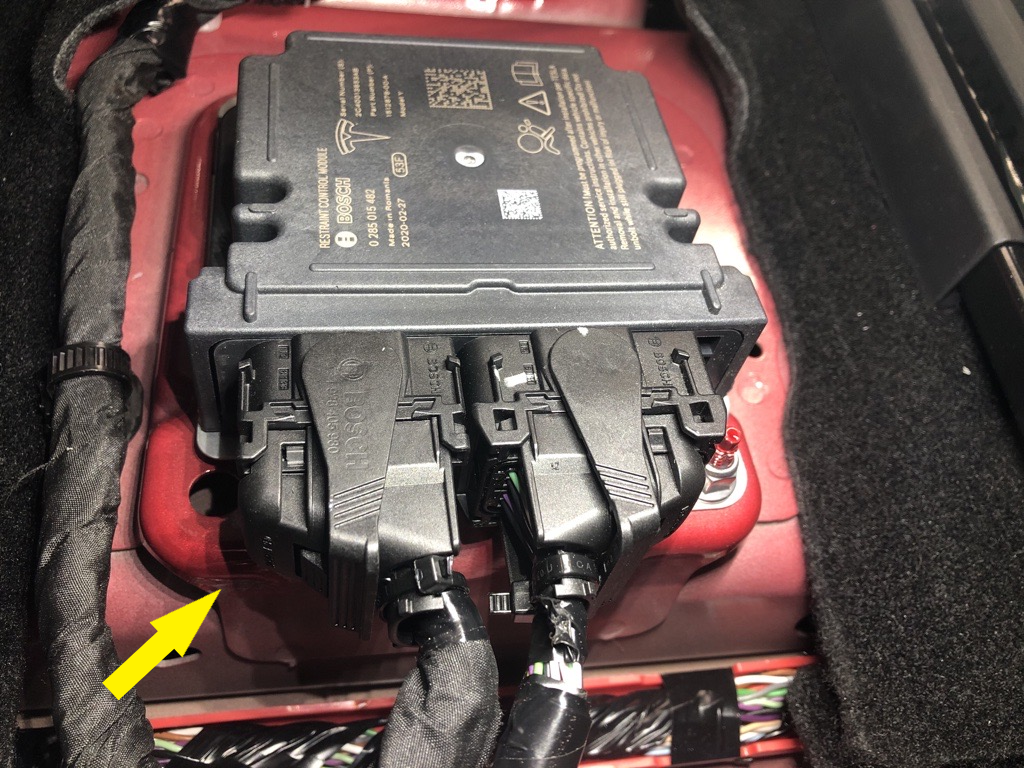

断开连接器与约束控制模块的连接
注1 个连接器;打开锁片以松开杆
-

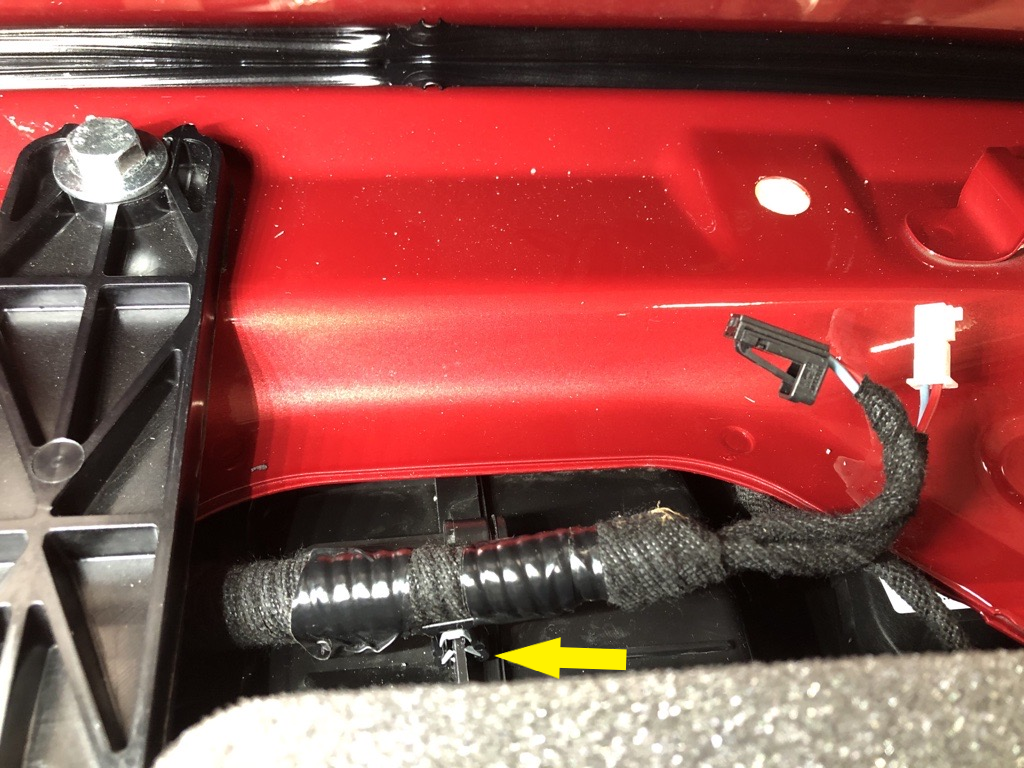

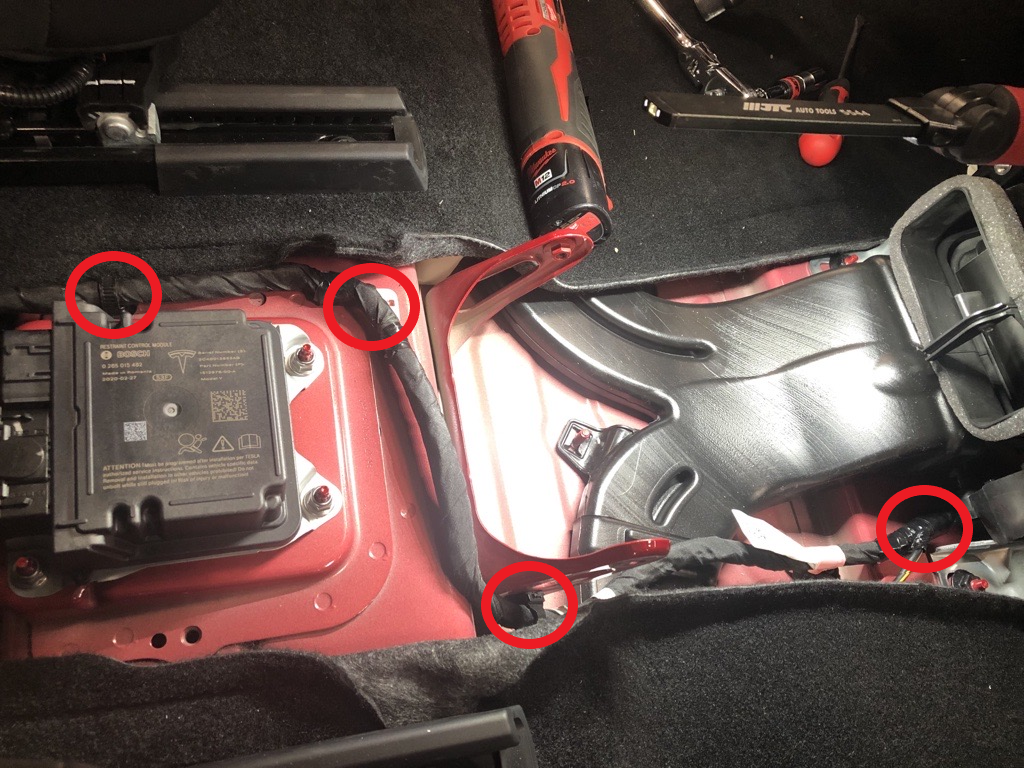

从车身上拆下仪表板线束夹
注4 个卡子
-
松开 RH 导管热敏电阻旁边的仪表板线束夹
注1 个线束夹
-

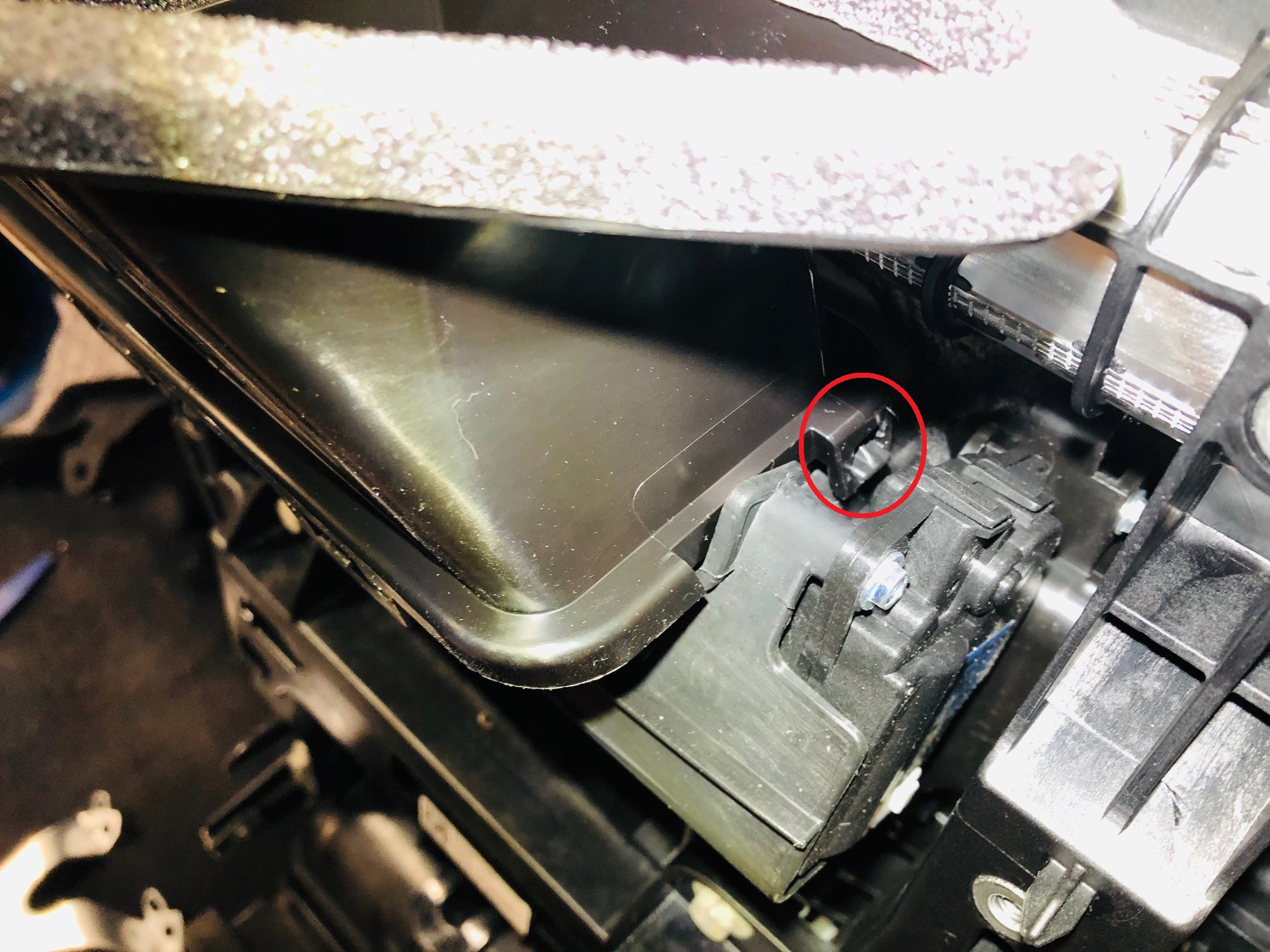

松开 RH 上部模式执行机构旁边的仪表板线束夹
注1 个线束夹
-
从仪表板线束 RH 侧的仪表板线束支撑底座松开暖通空调线束
注3 个线束支撑底座
-

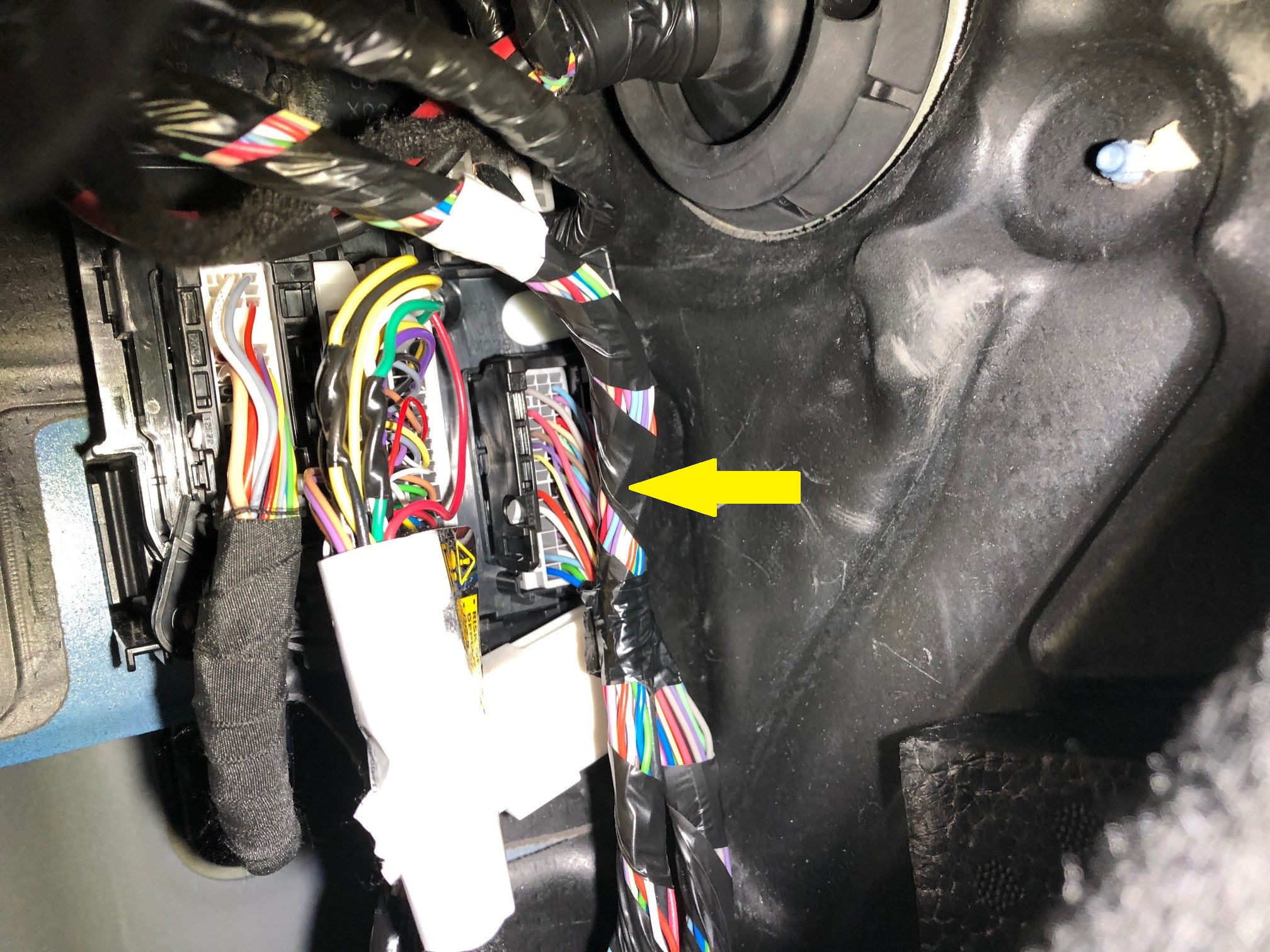

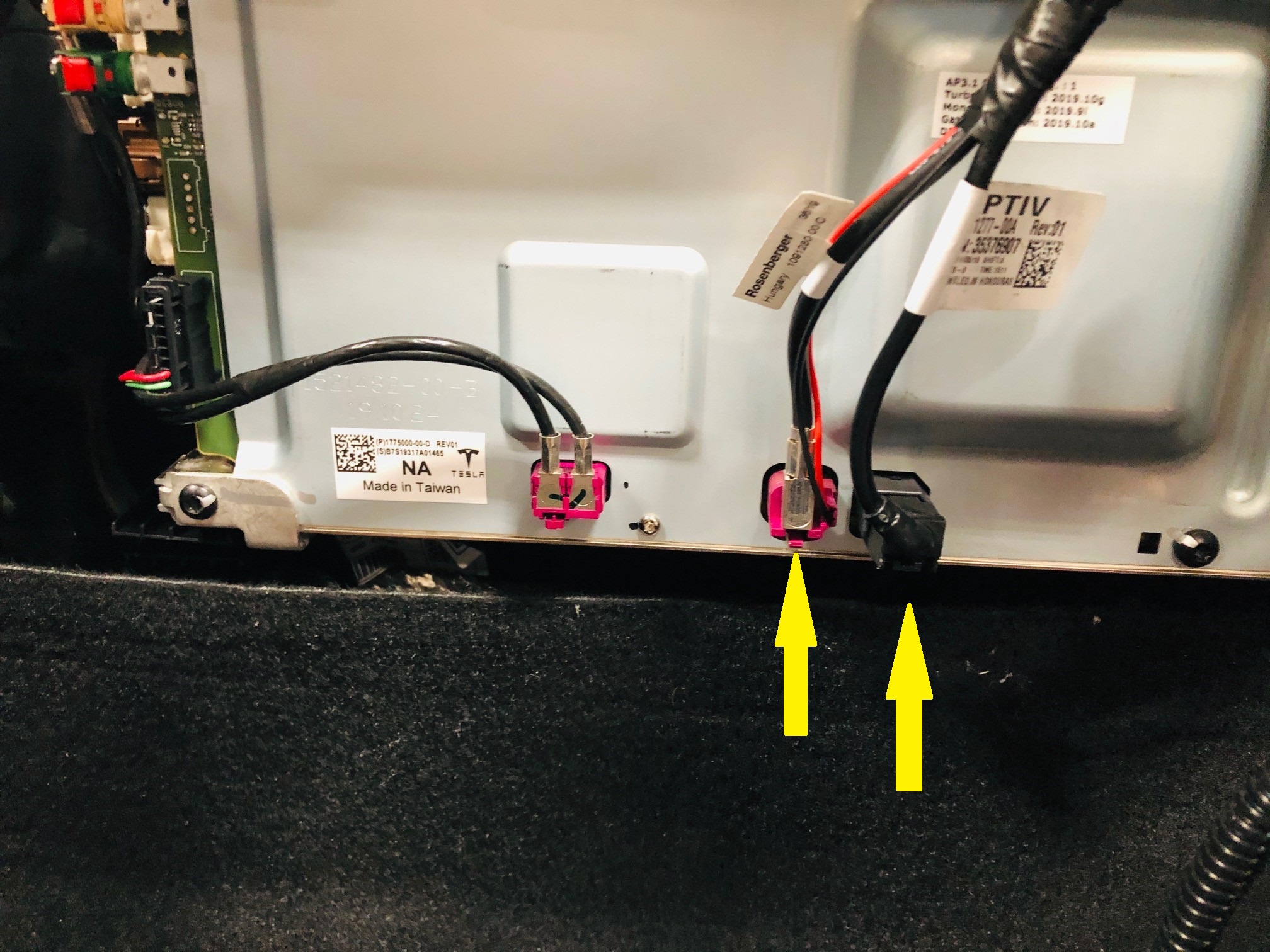

将仪表板线束连接器从车载电脑上断开
注2 个连接器;非欧盟区车辆配有 3 个连接器
-

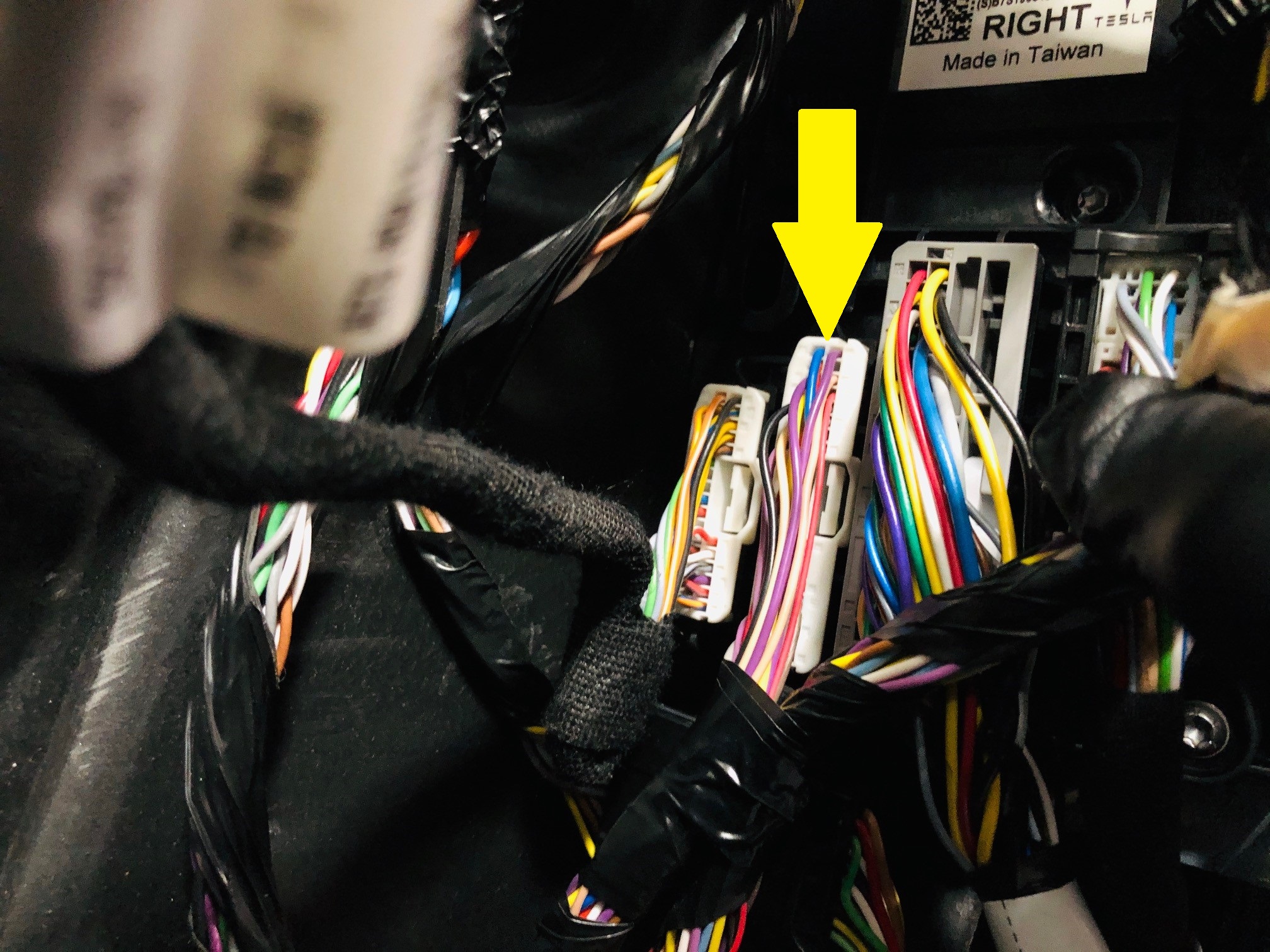

将前围板线束连接器从右侧车身控制器上断开
注1 个连接器
-

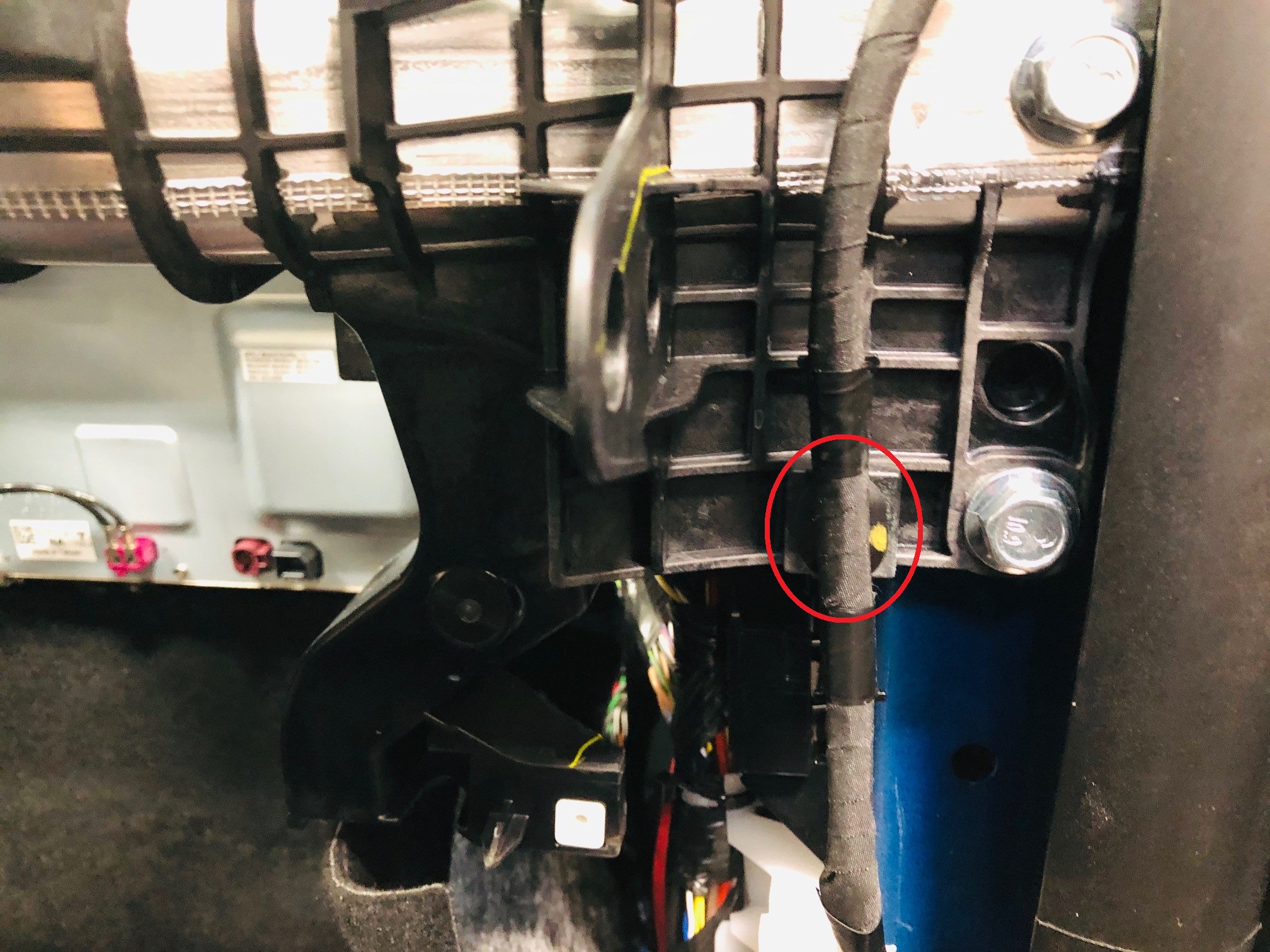

松开横梁右侧的夹子
注1 个线束夹
-
断开右侧控制器区域的仪表板线束连接器
注3 个连接器
-

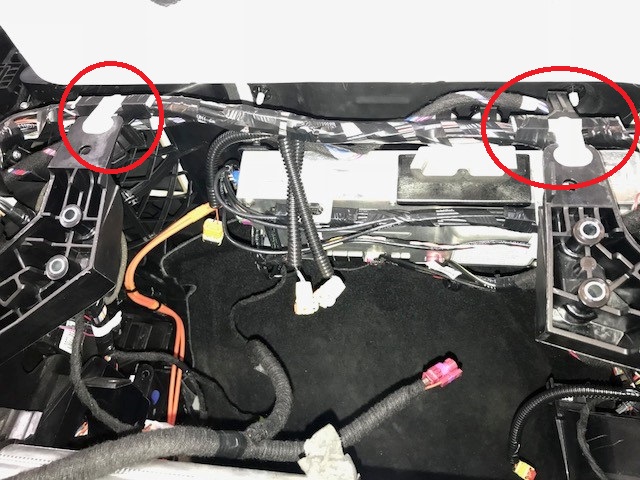

拆下 LH 中央显示屏支架
注2 个螺栓,T30,12 Nm
-

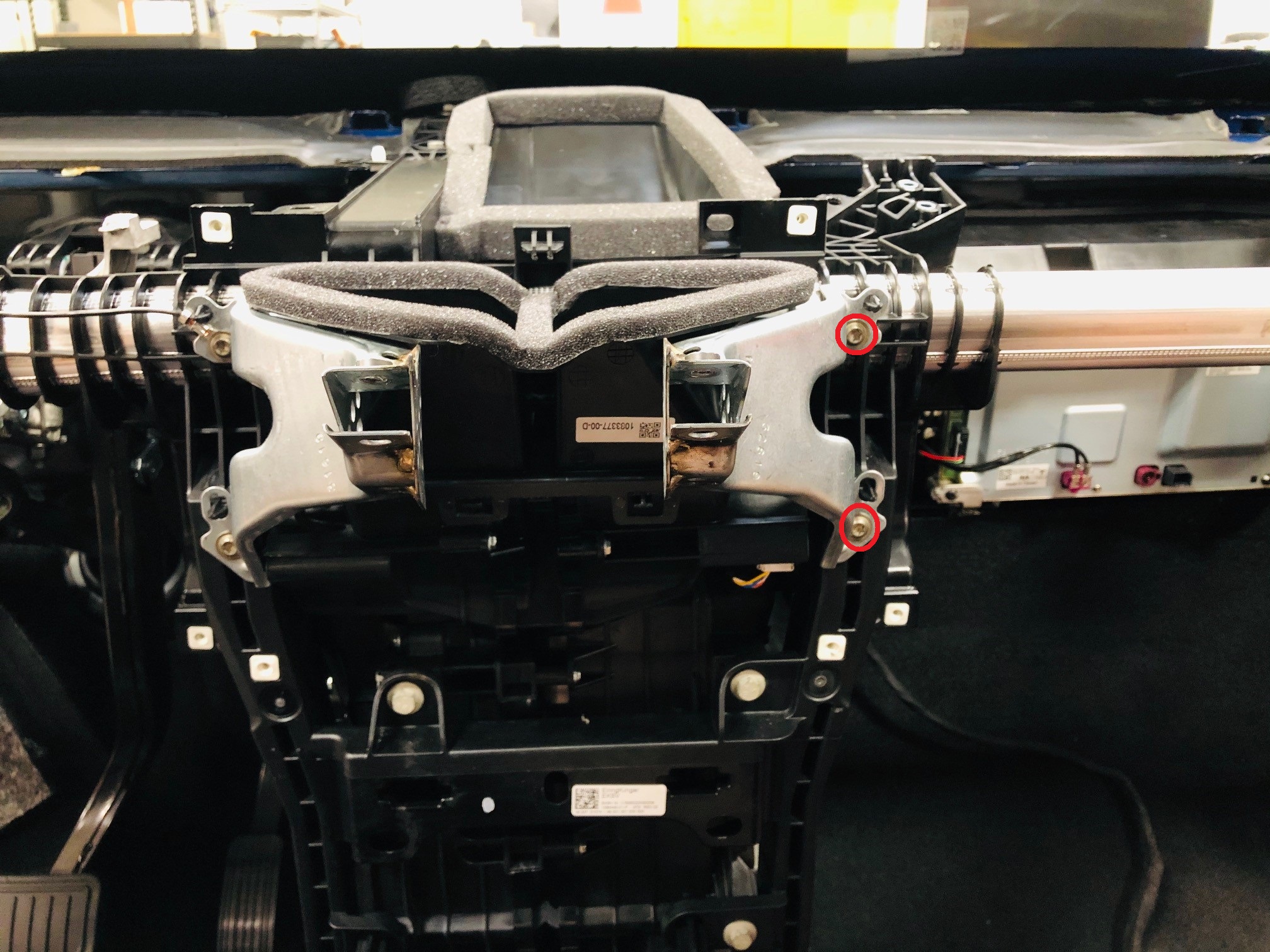

拆下 RH 中央显示屏支架
注2 个螺栓,T30,12 Nm
-

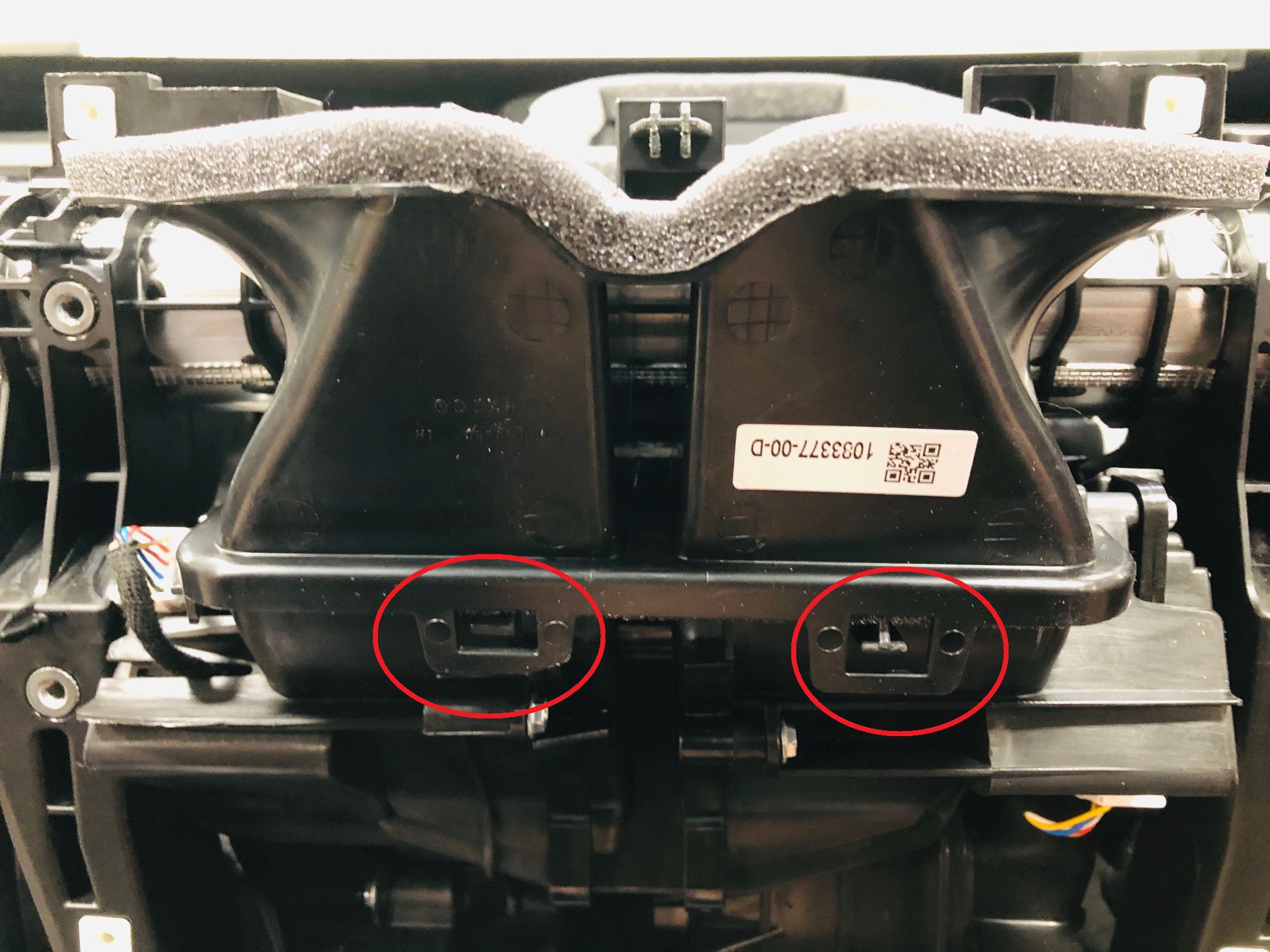

从暖通空调总成上拆下排放器导管适配器
注4 个卡子
-

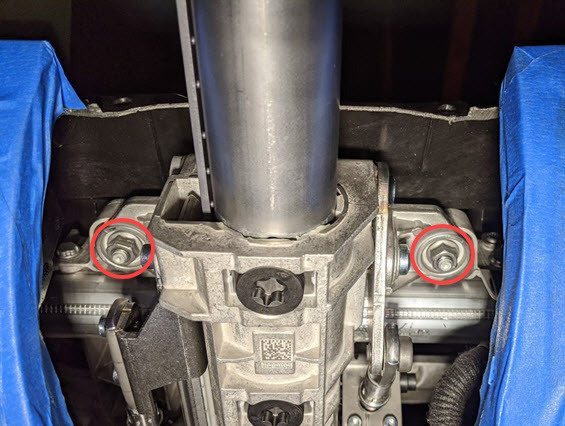

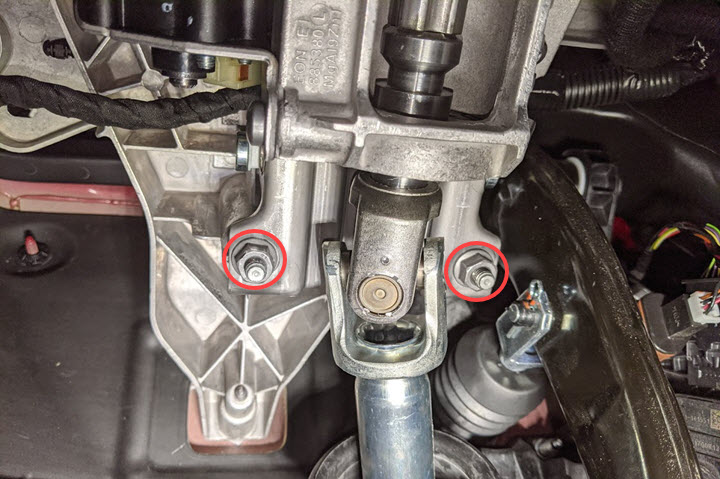

拆下将转向柱固定到横梁的螺母,然后小心地降下转向柱
注4 个螺母,13 毫米,15 Nm
-
拆卸将横梁固定到隔板左侧的螺栓
注2 个螺栓,13 毫米,25 Nm
-
拆下将 LH 横梁支架固定到横梁的螺栓
注1 个螺栓,13 毫米,25 Nm
-
拆下将 LH 横梁支架固定到车身的螺母
注1 个螺母,13 毫米,25 Nm
- 将左侧横梁支架从车上拆下
-

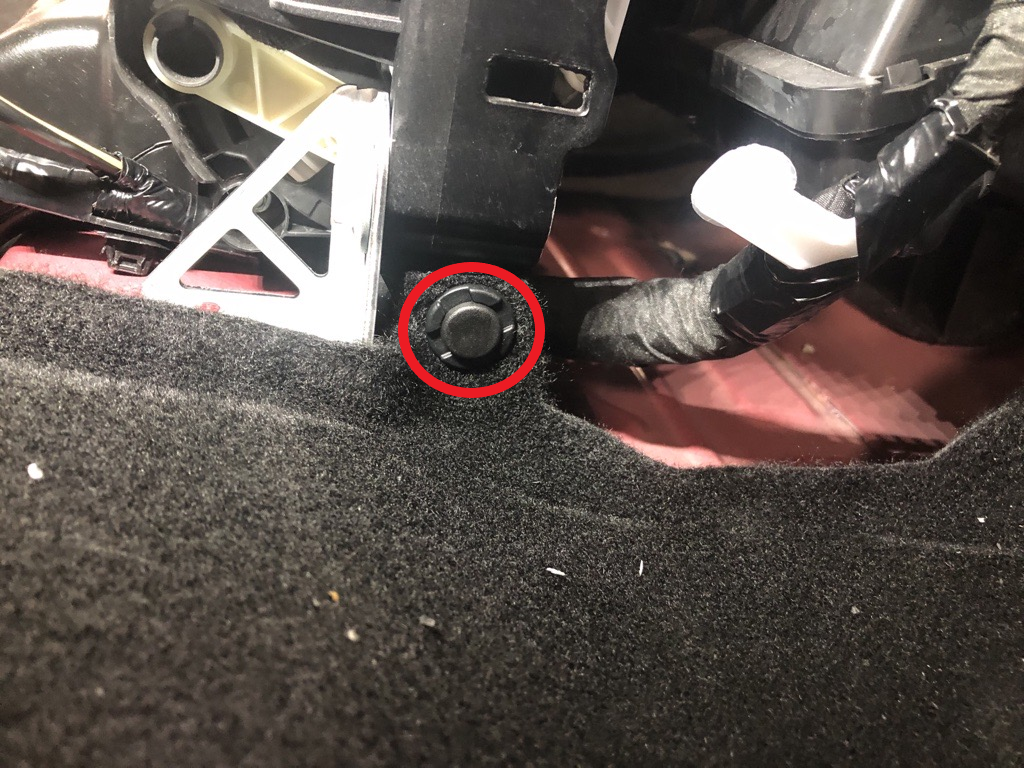

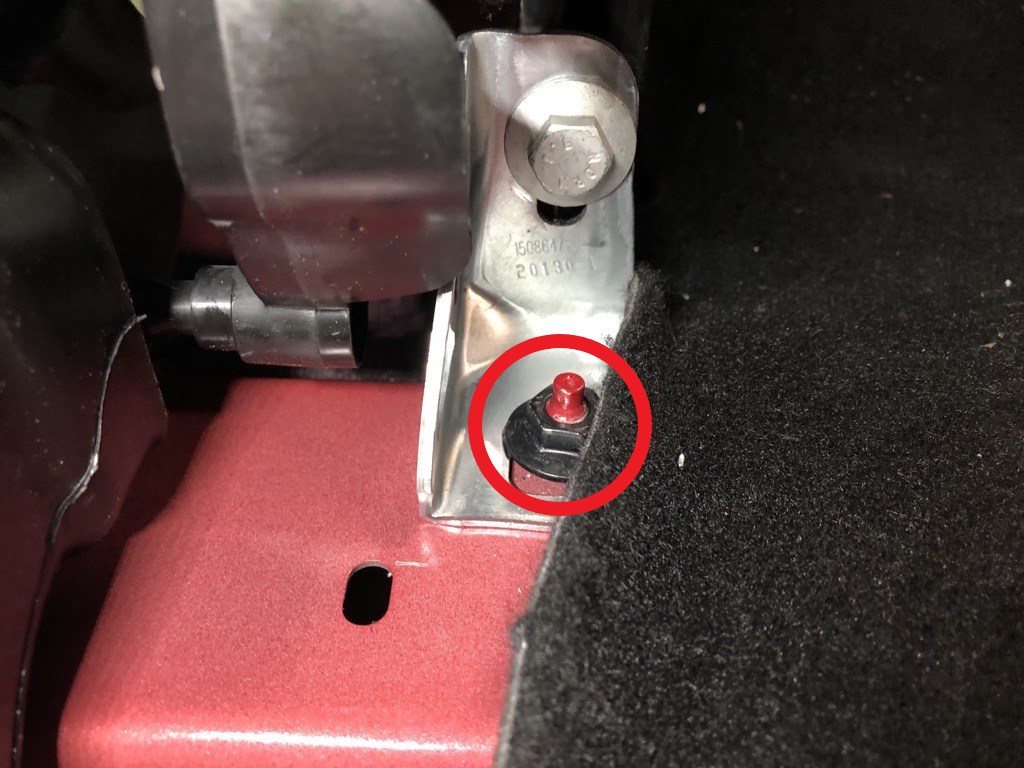

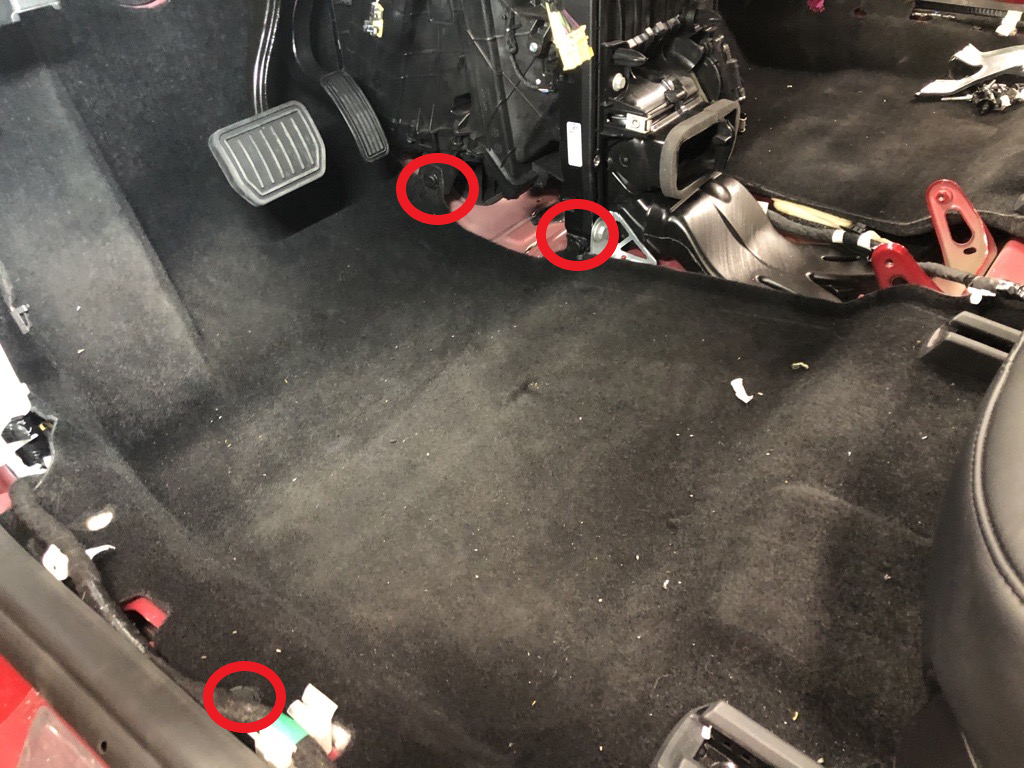

拆卸将左前主地毯固定到车辆的卡子
注3 个夹子;新款车的夹子数量可能有所不同
-
拆下将 RH 横梁支架固定到横梁的螺栓
注1 个螺栓,13 毫米,25 Nm
-
拆下将 RH 横梁支架固定到车身的螺母
注1 个螺母,13 毫米,25 Nm
-
将右侧横梁支架从车上拆下
-

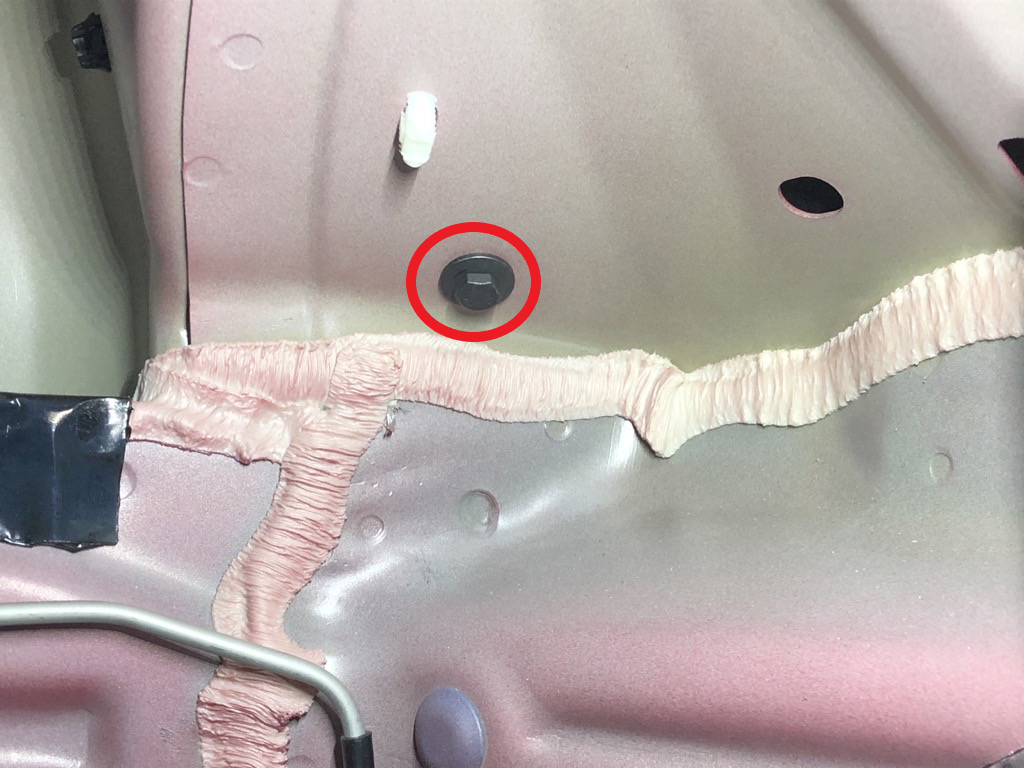

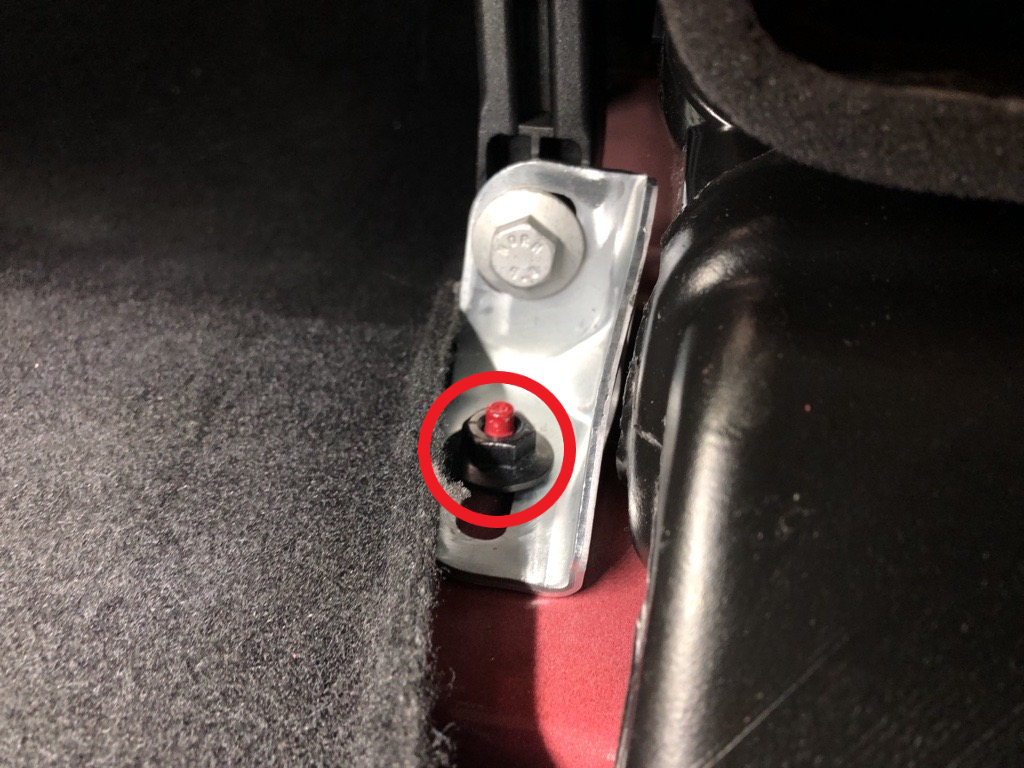

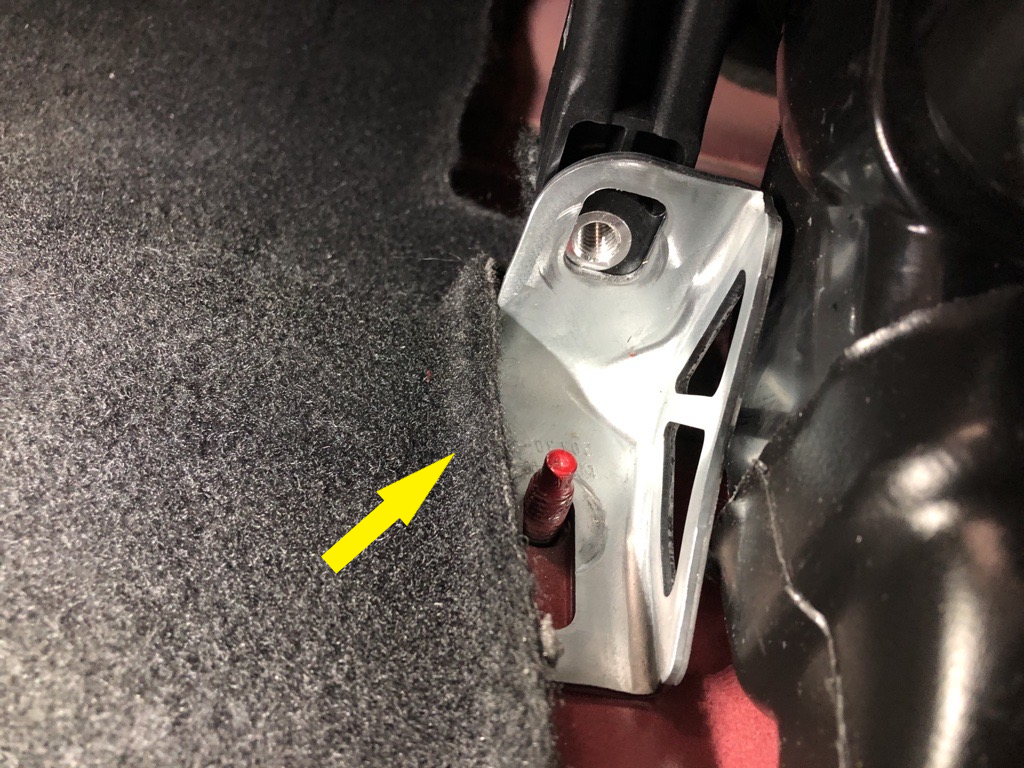

拆卸将右前主地毯固定到横梁的卡子
注1 个夹子
-

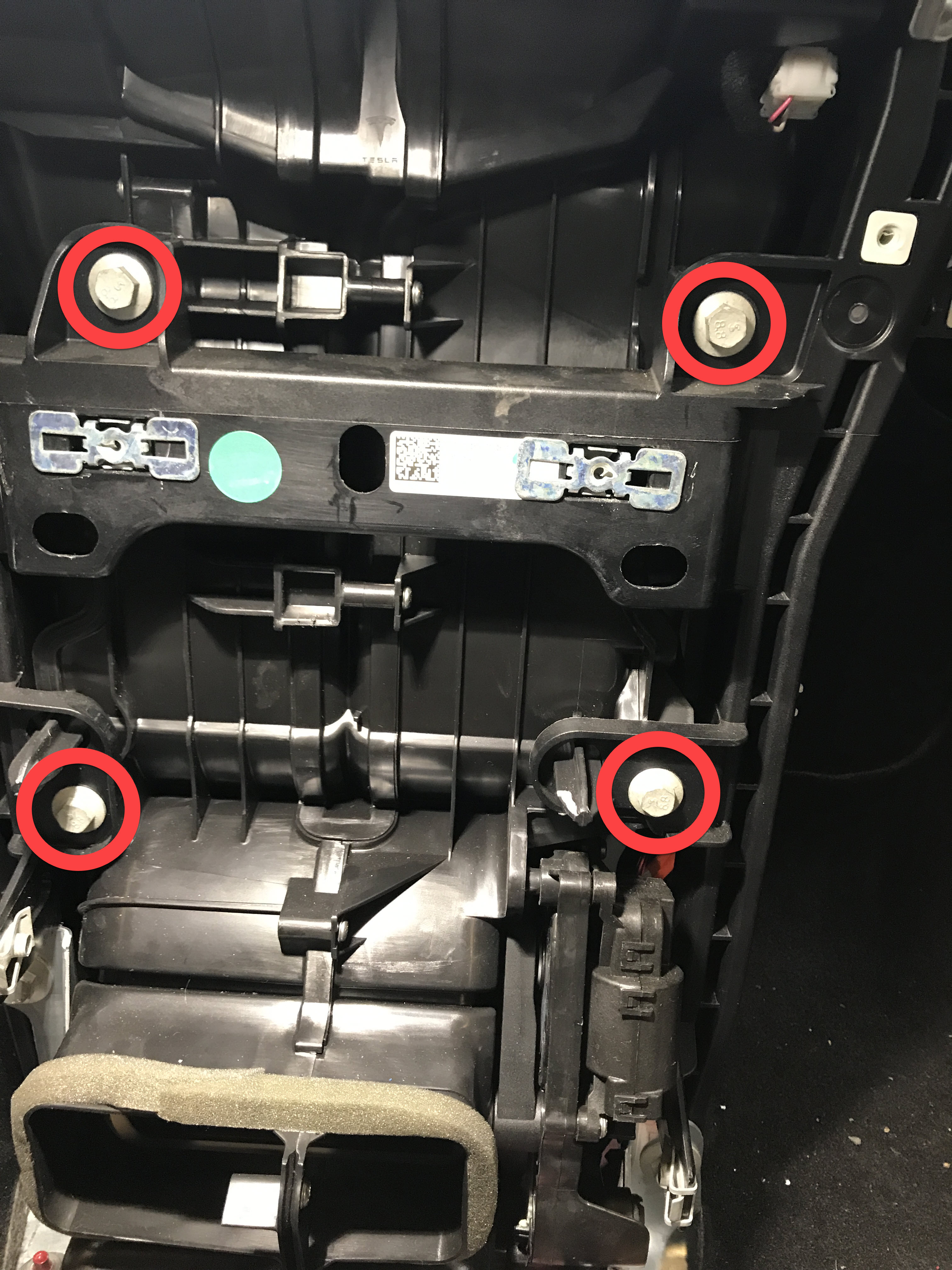

拆下将横梁固定到暖通空调总成的螺栓
注4 个螺栓,10 毫米,5.5 Nm
-
拆下将横梁固定到暖通空调总成的螺栓
注1 个螺栓,10 毫米,5.5 Nm
-

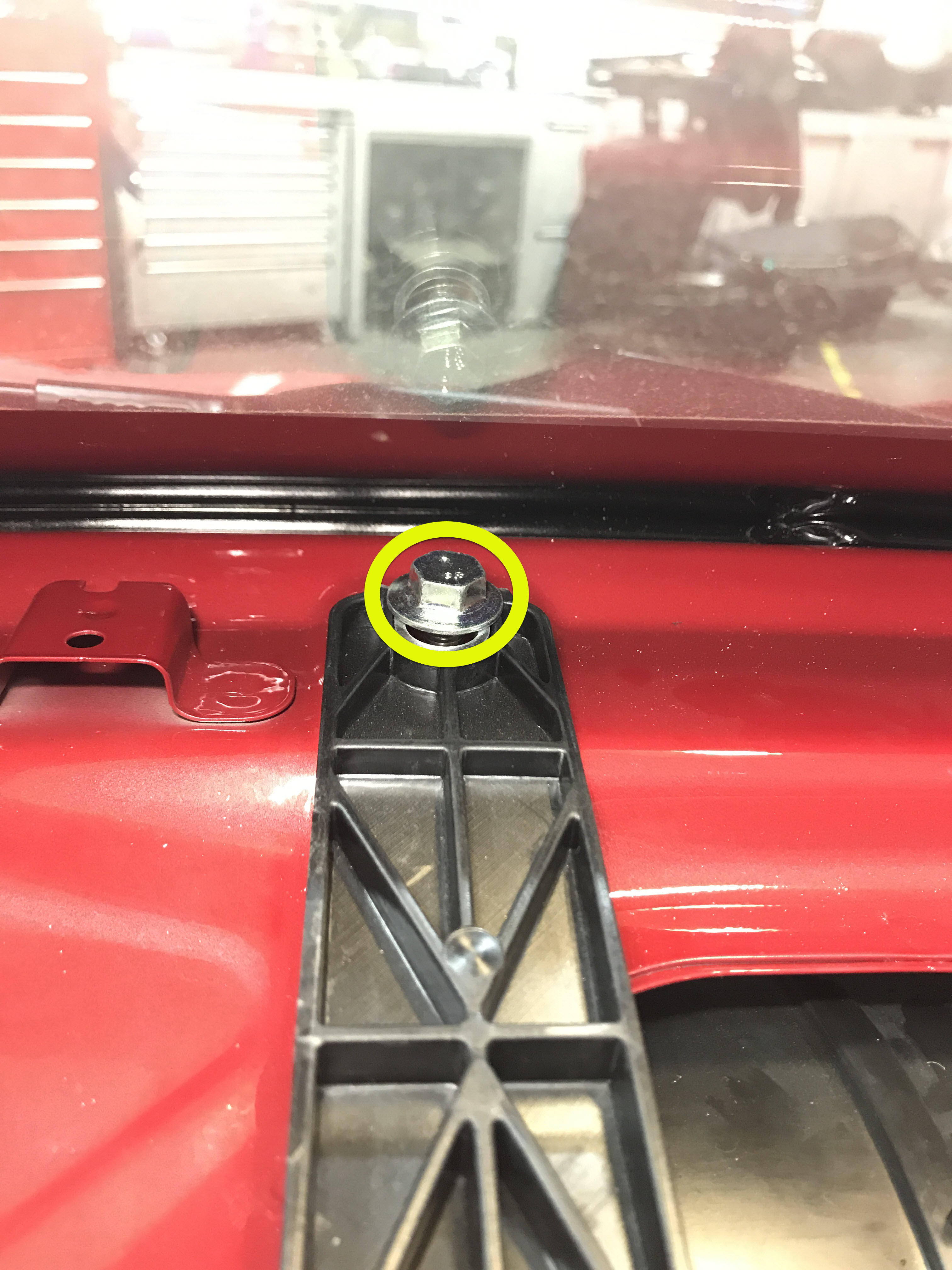

松开将横梁固定到上部整流罩的螺栓
注1 个螺栓,13 毫米,25 Nm
-

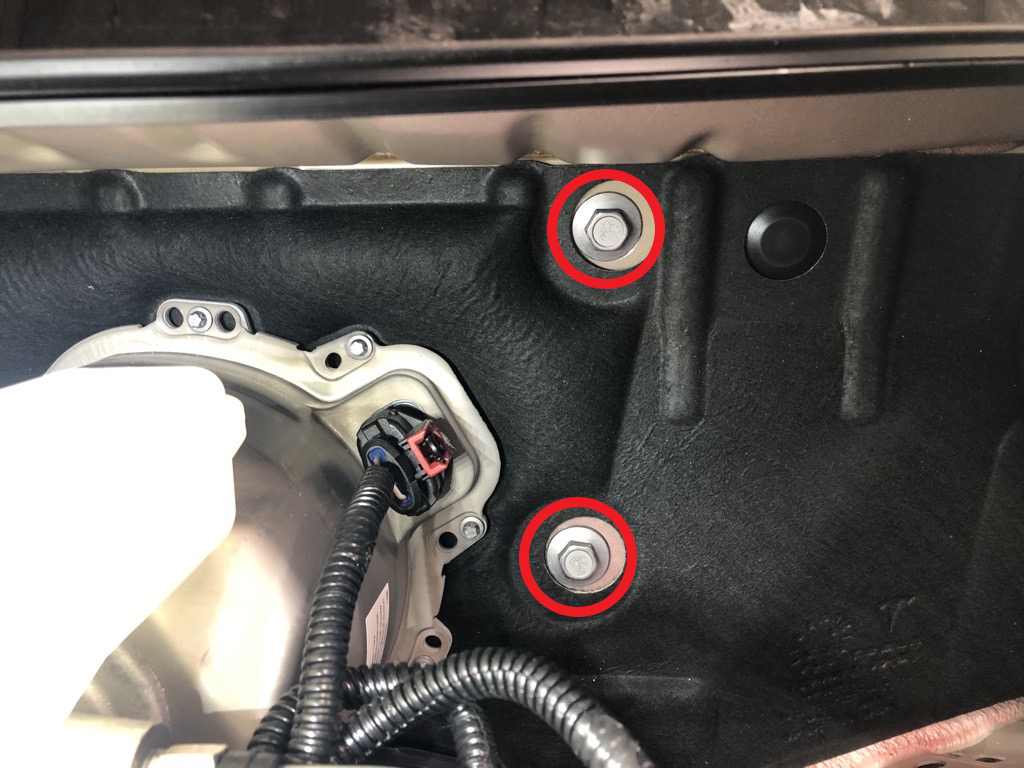

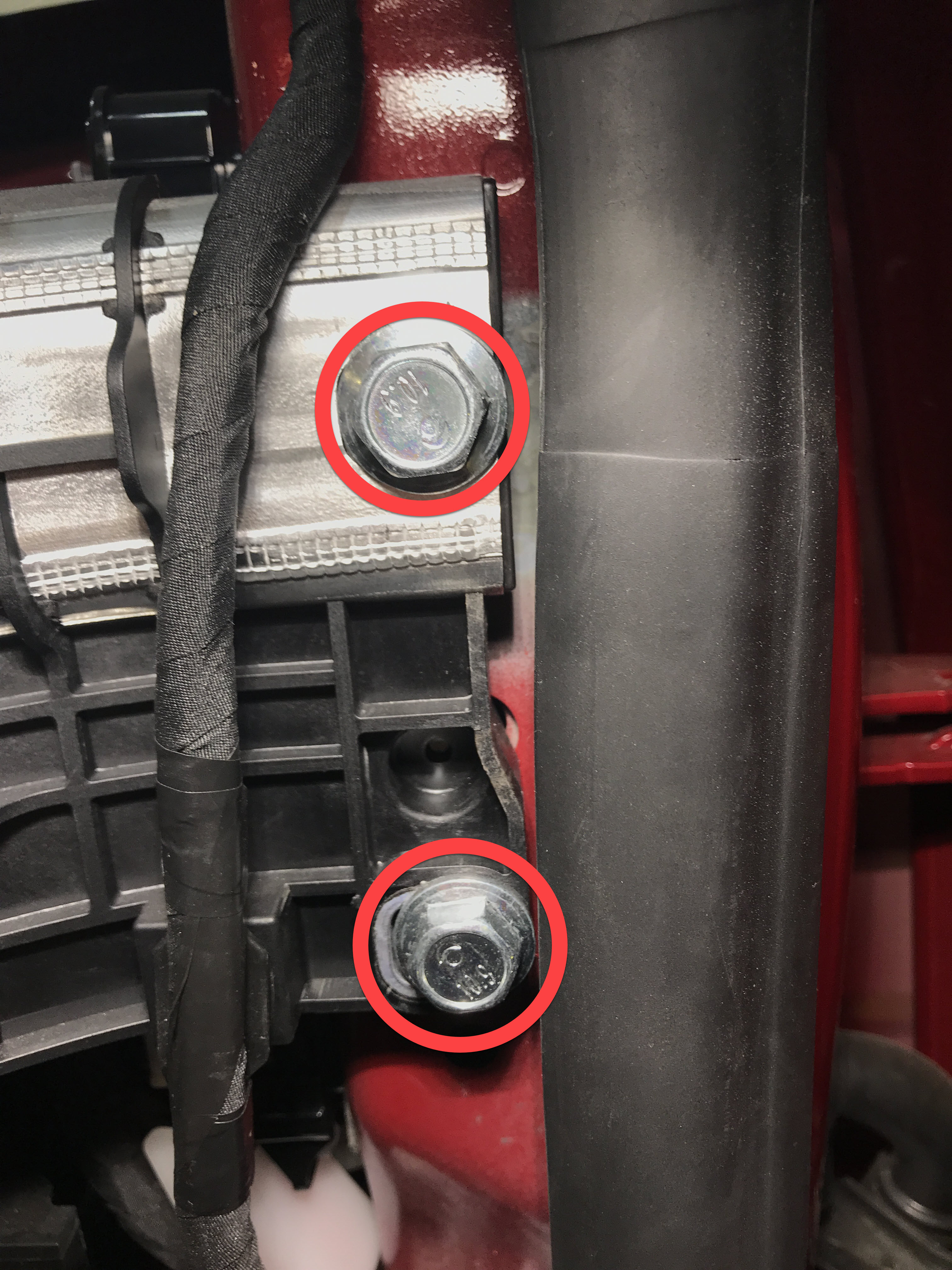

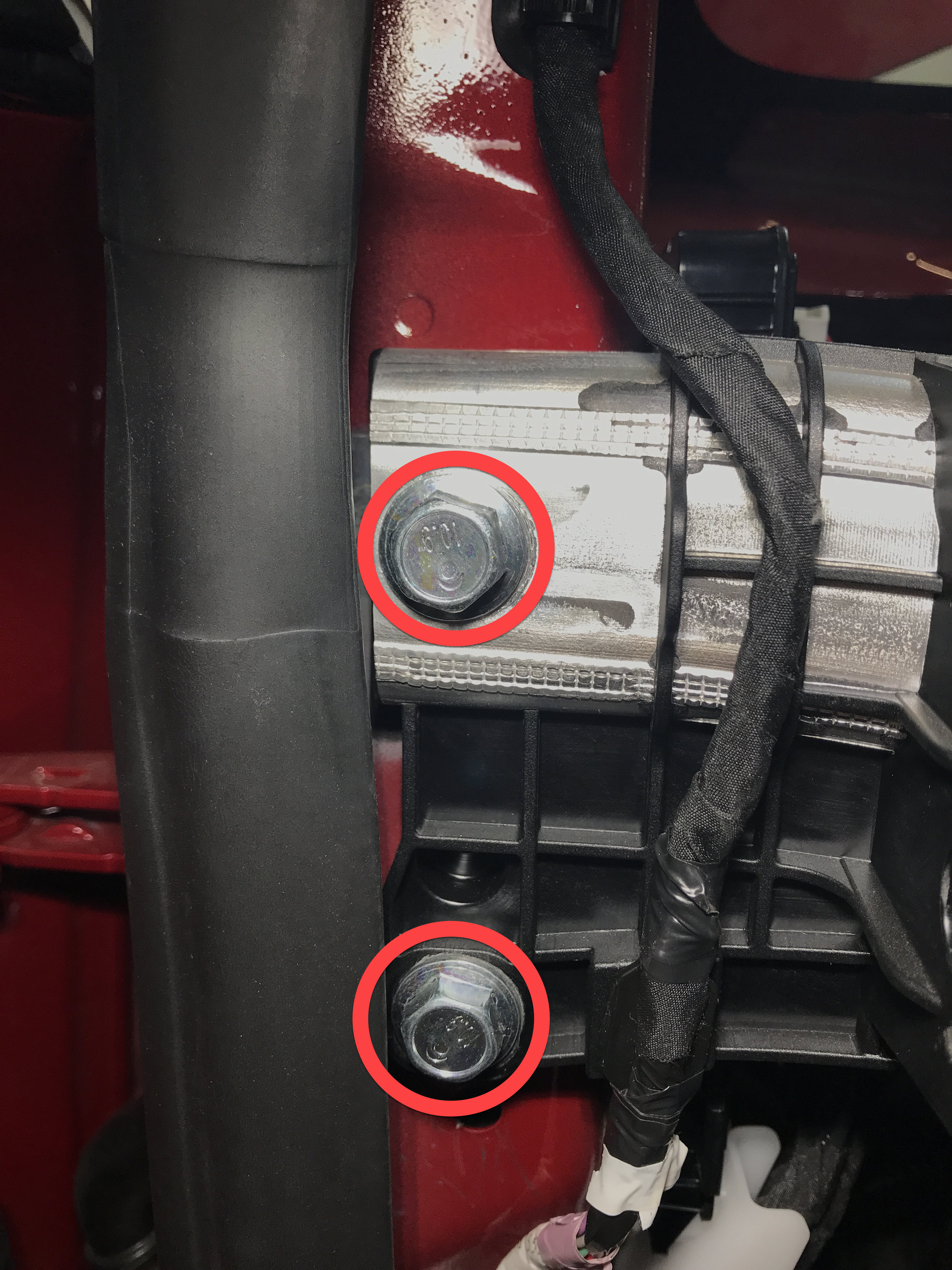

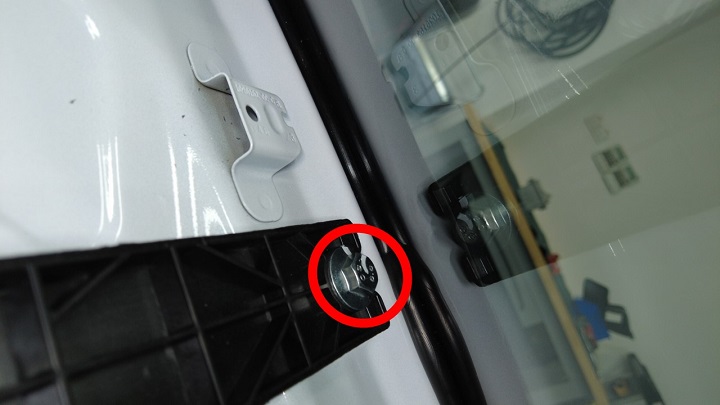

拆下将 LH 横梁固定到车身的螺栓
注2 个螺栓,15 毫米,29 Nm
-
拆下将 RH 横梁固定到车身的螺栓
注2 个螺栓,15 毫米,29 Nm
-

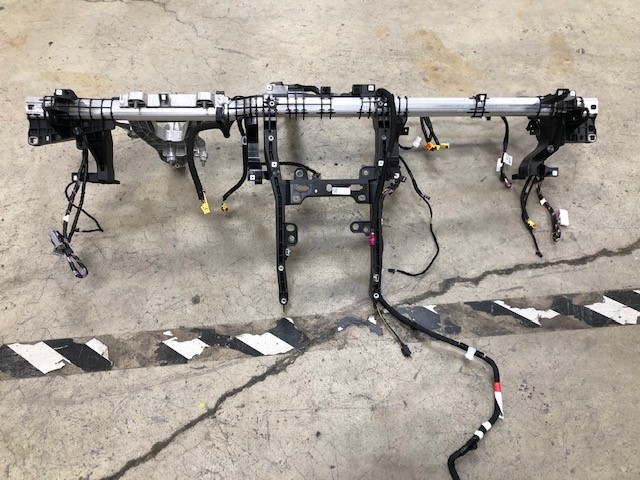

从车上拆下横梁
注建议请助手帮忙,请小心操作,切勿损坏内饰

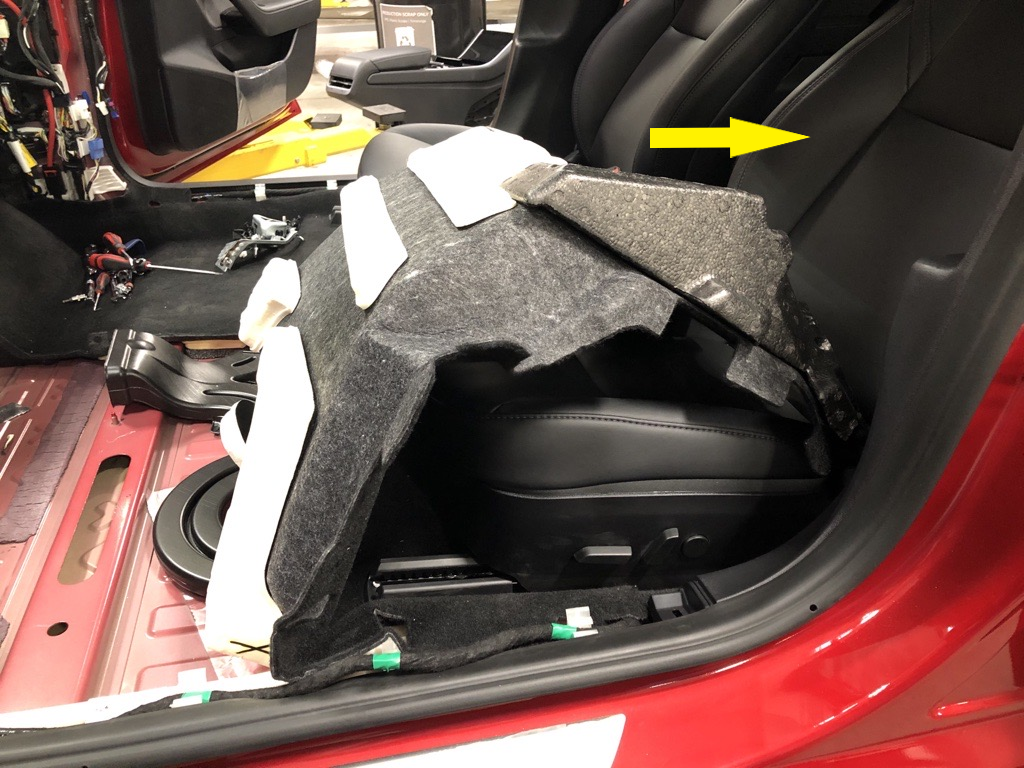

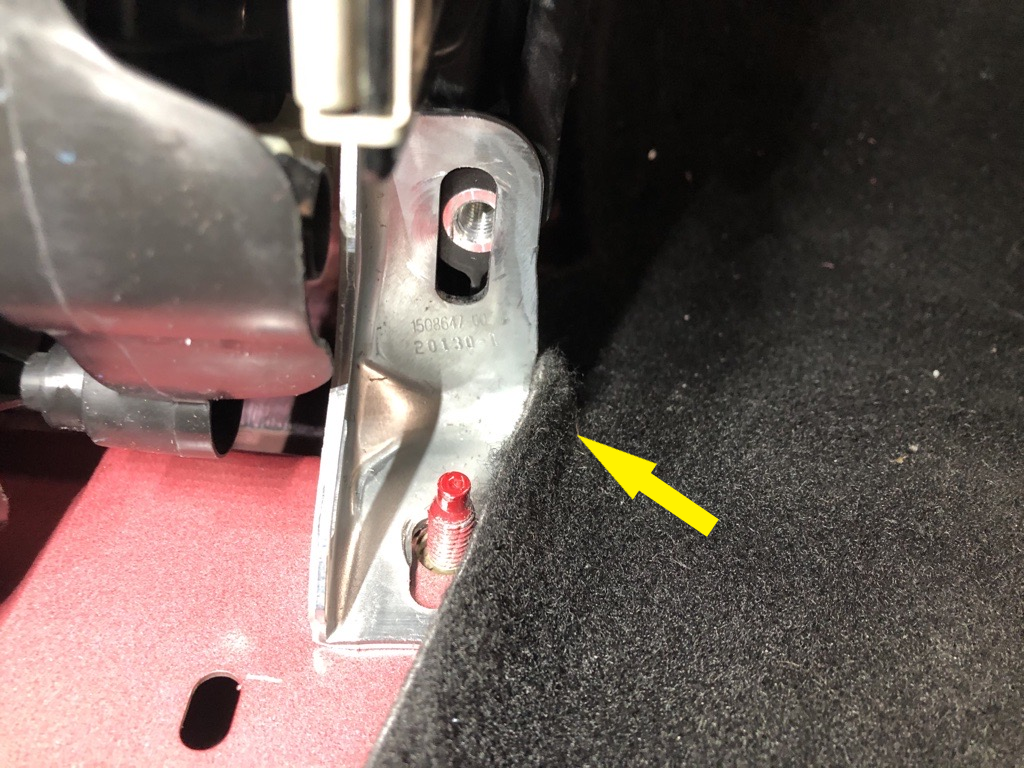

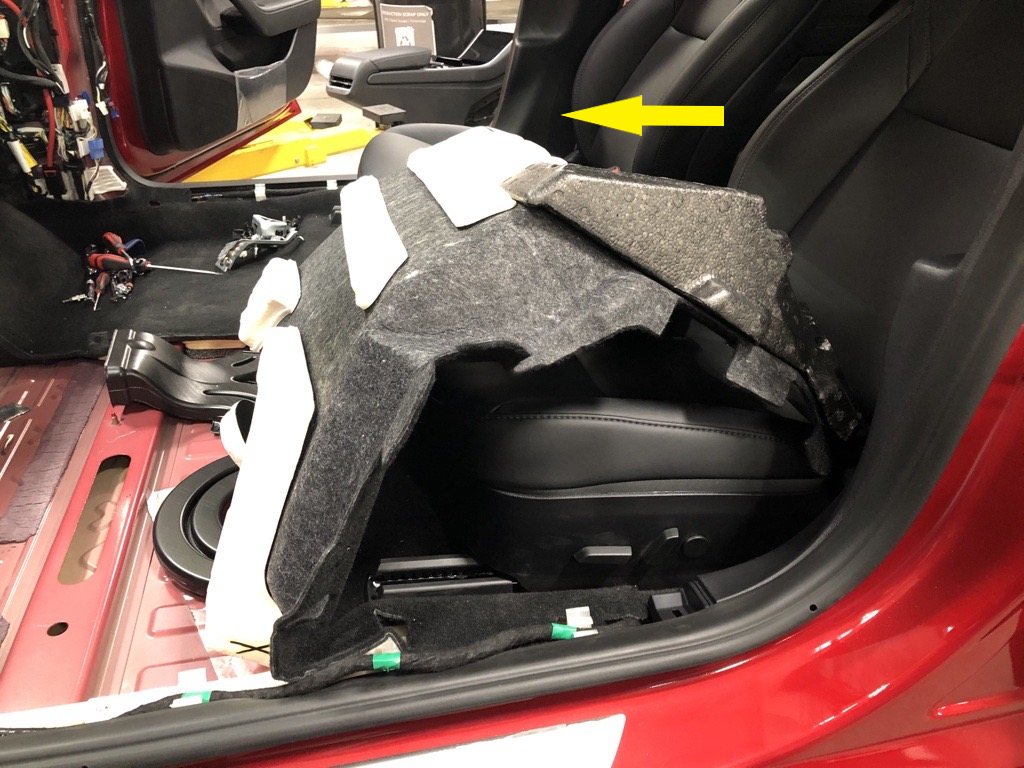

- 将左前主地毯朝左前座椅方向提起
-
将 HVAC 线束连接器从右侧车身控制器上断开
注1 个连接器
-

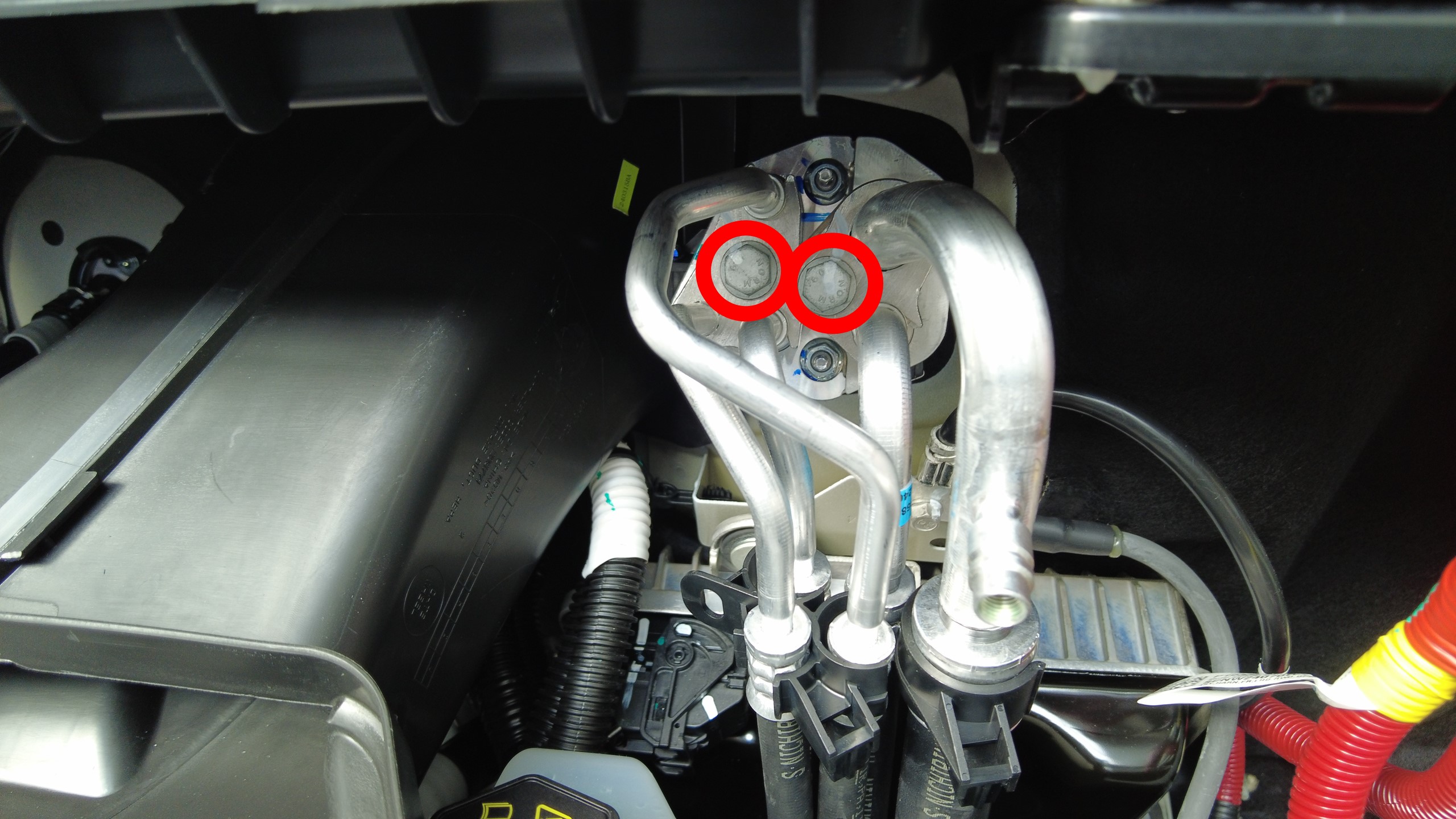

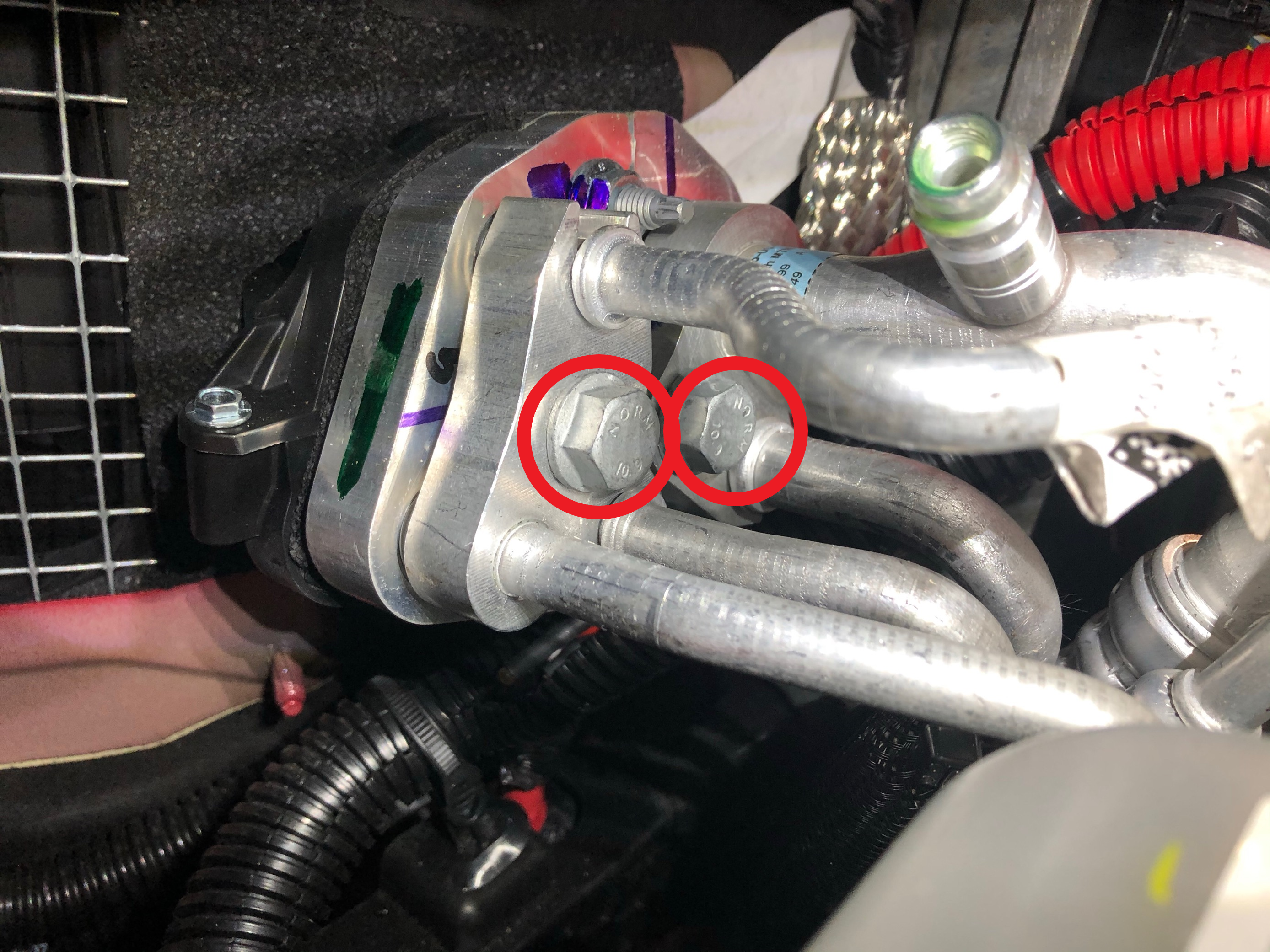

拆卸将超级歧管至暖通空调管路总成固定到暖通空调总成的螺栓
注2 个螺栓,13 毫米,22 Nm
-

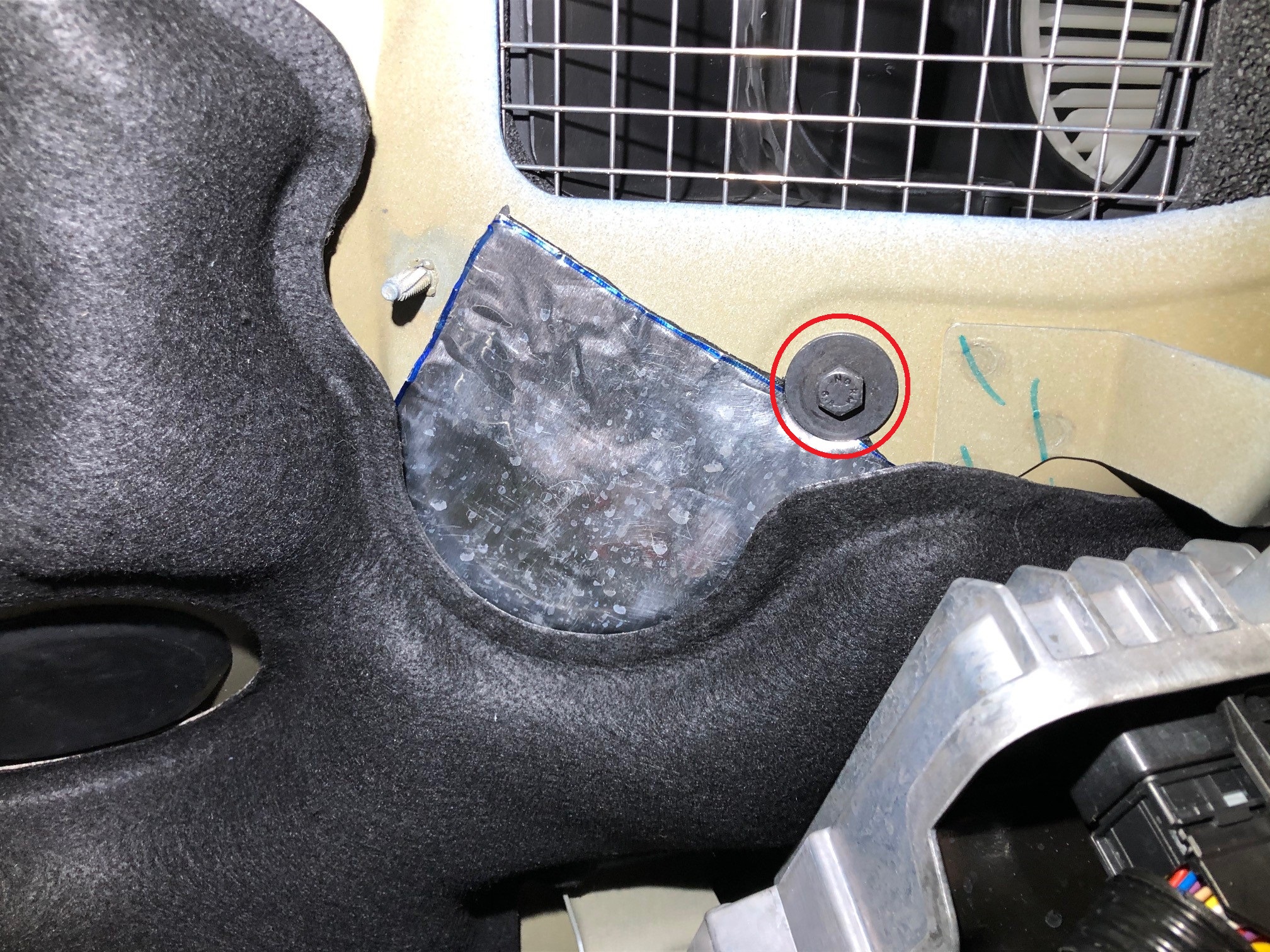

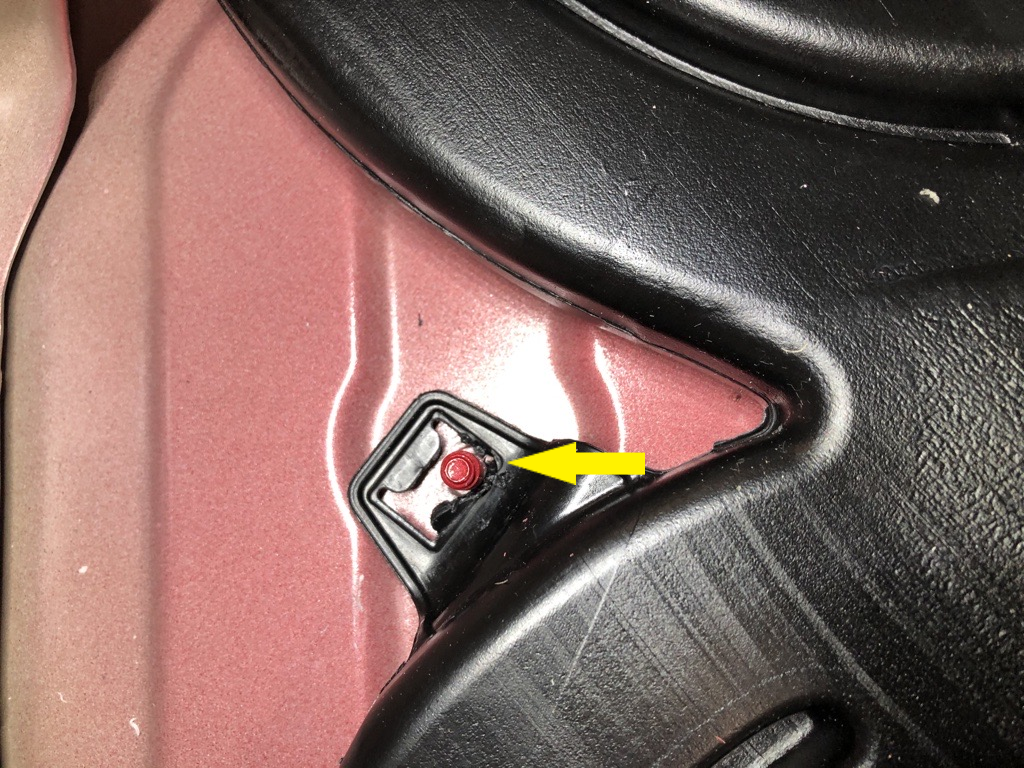

拆卸将 HVAC 总成固定到隔板右侧的螺栓
注1 个螺栓,10 毫米,5.5 Nm;拆卸期间,建议在协助下支撑 HVAC 总成
-

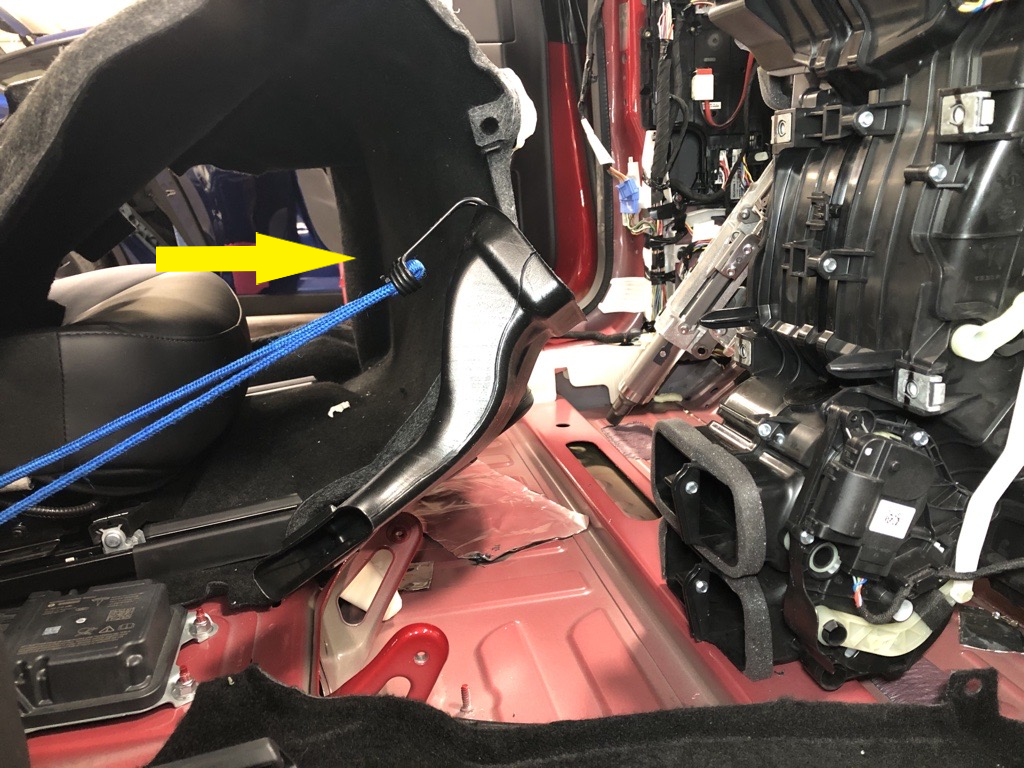

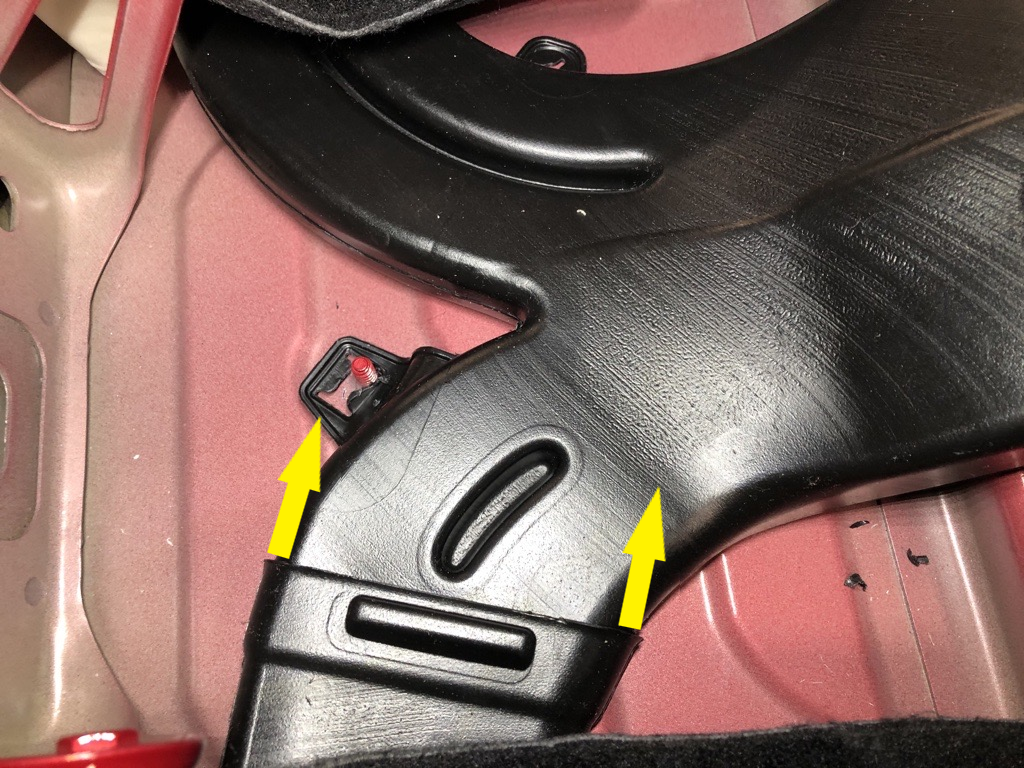

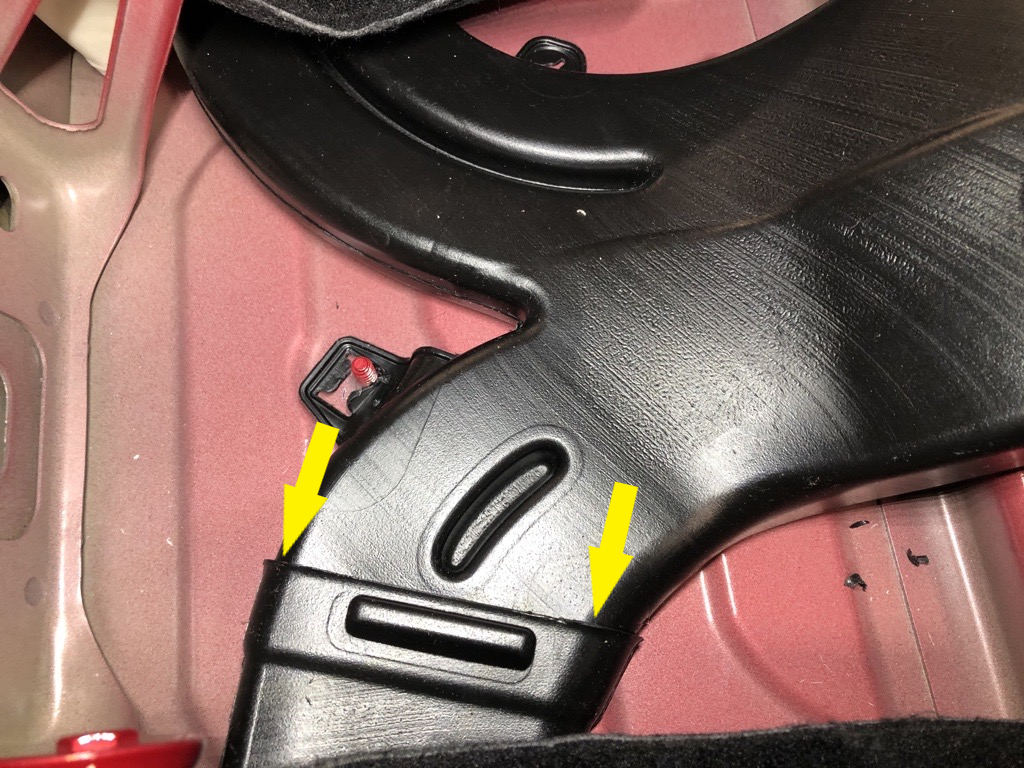

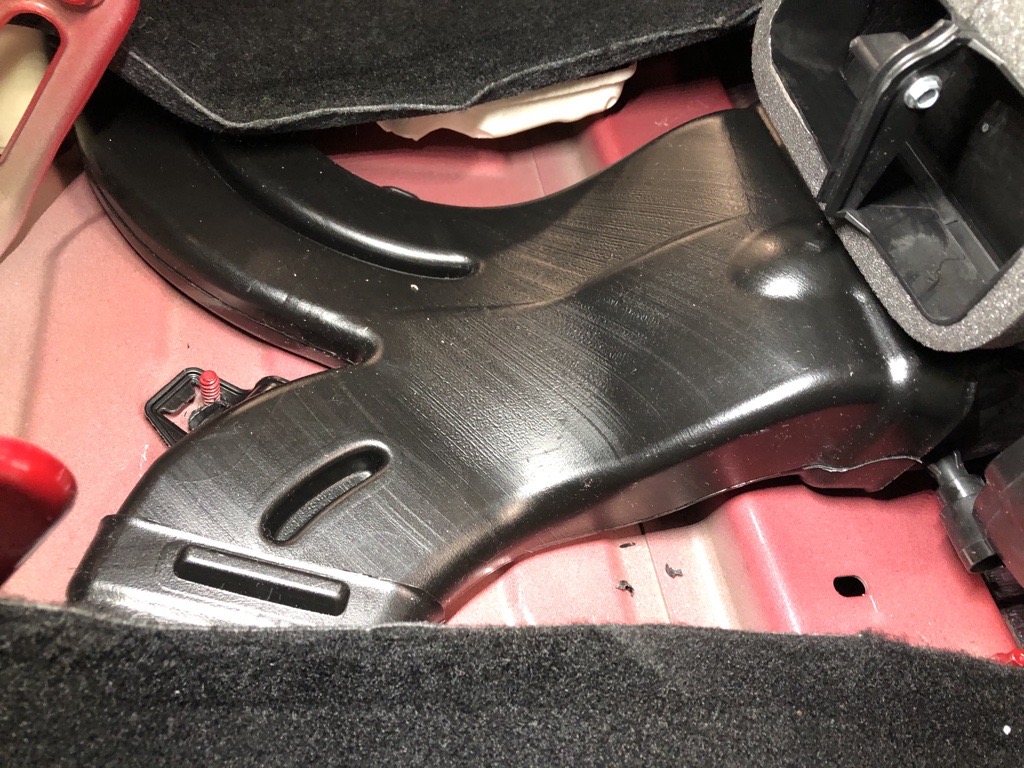

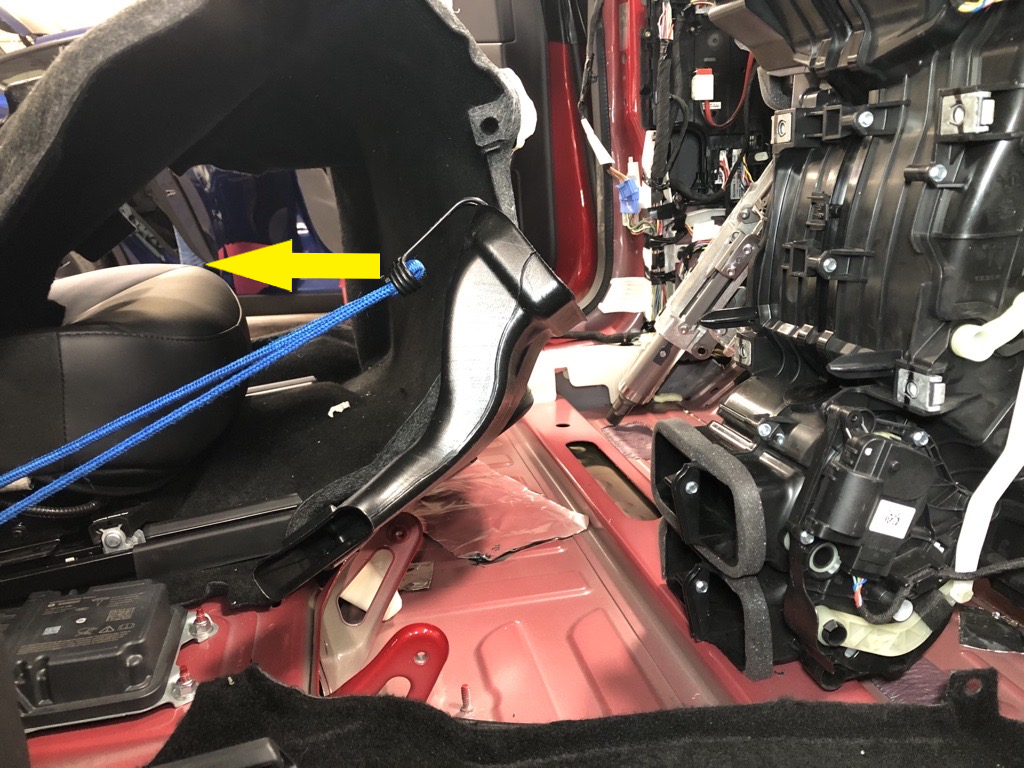

从 HVAC 总成上拆下主地板风管并置于一旁
注根据需要使用弹力绳固定地板风管
-

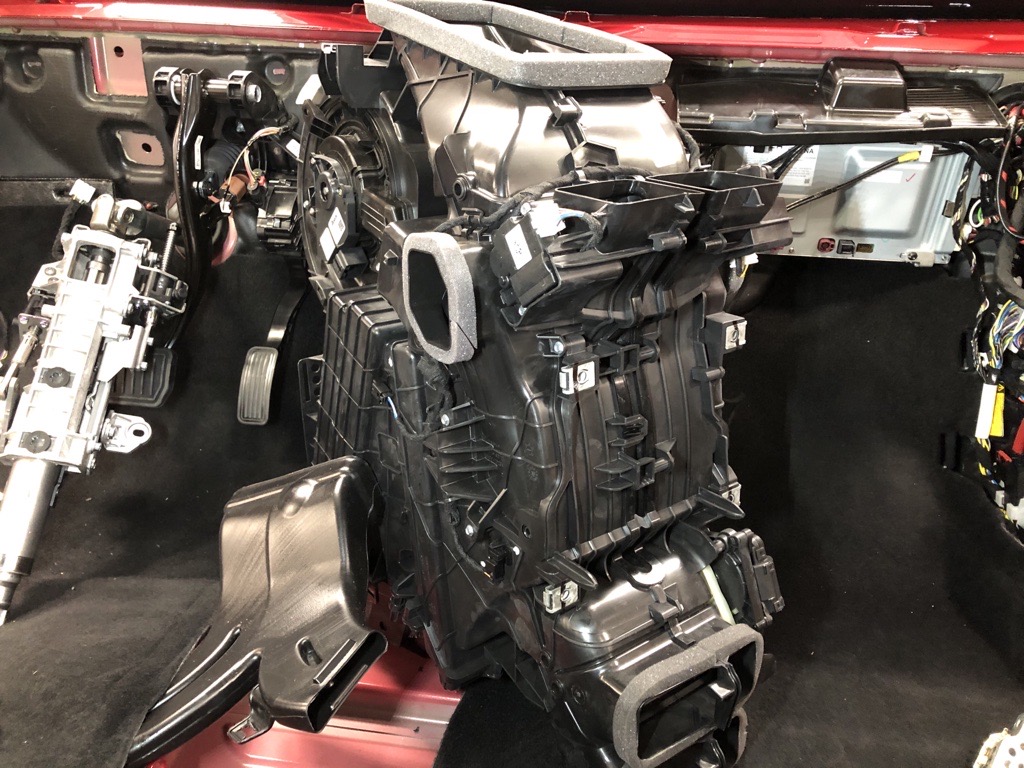

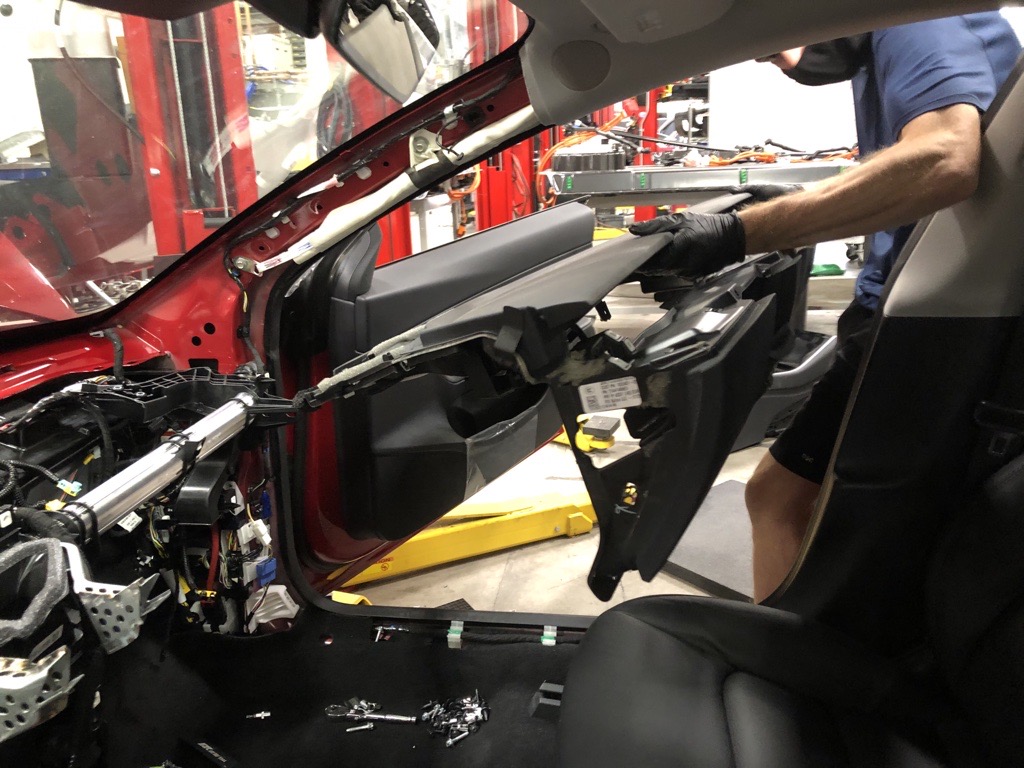

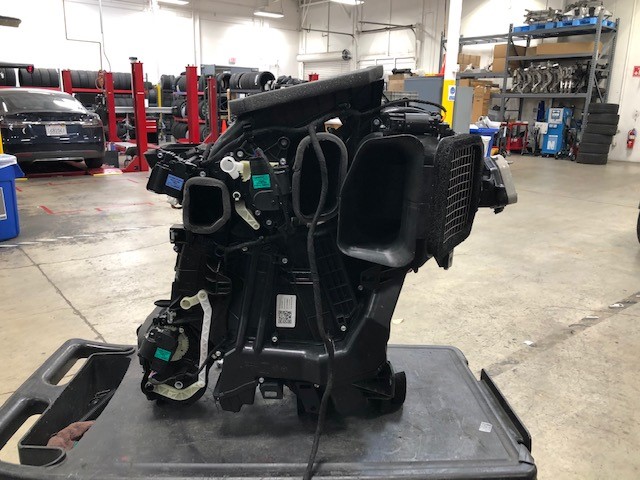

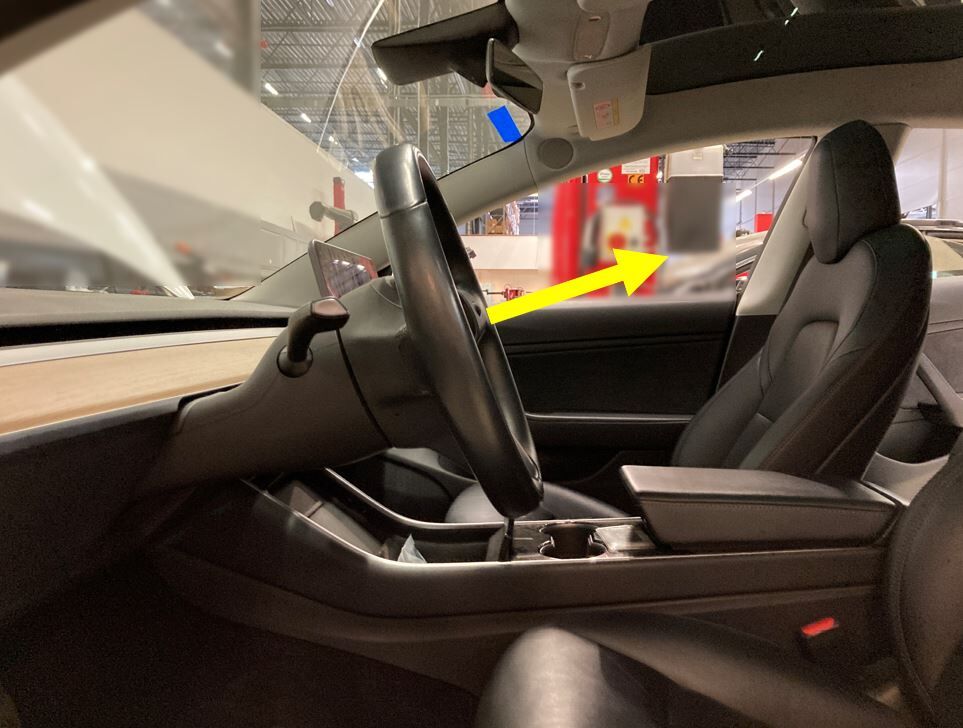

将 HVAC 总成从车上拆下
注建议请助手帮忙,逆时针旋转暖通空调总成,将其从 RH 前车门拆下
安装
-
将暖通空调总成放入车内以供安装
注建议请助手帮忙,通过 RH 前车门安装暖通空调总成,顺时针旋转暖通空调总成进行安装
-
安装将 HVAC 总成固定到隔板右侧的螺栓
注1 个螺栓,10 毫米,5.5 Nm
- 将主底板风管安装到 HVAC 总成上
-

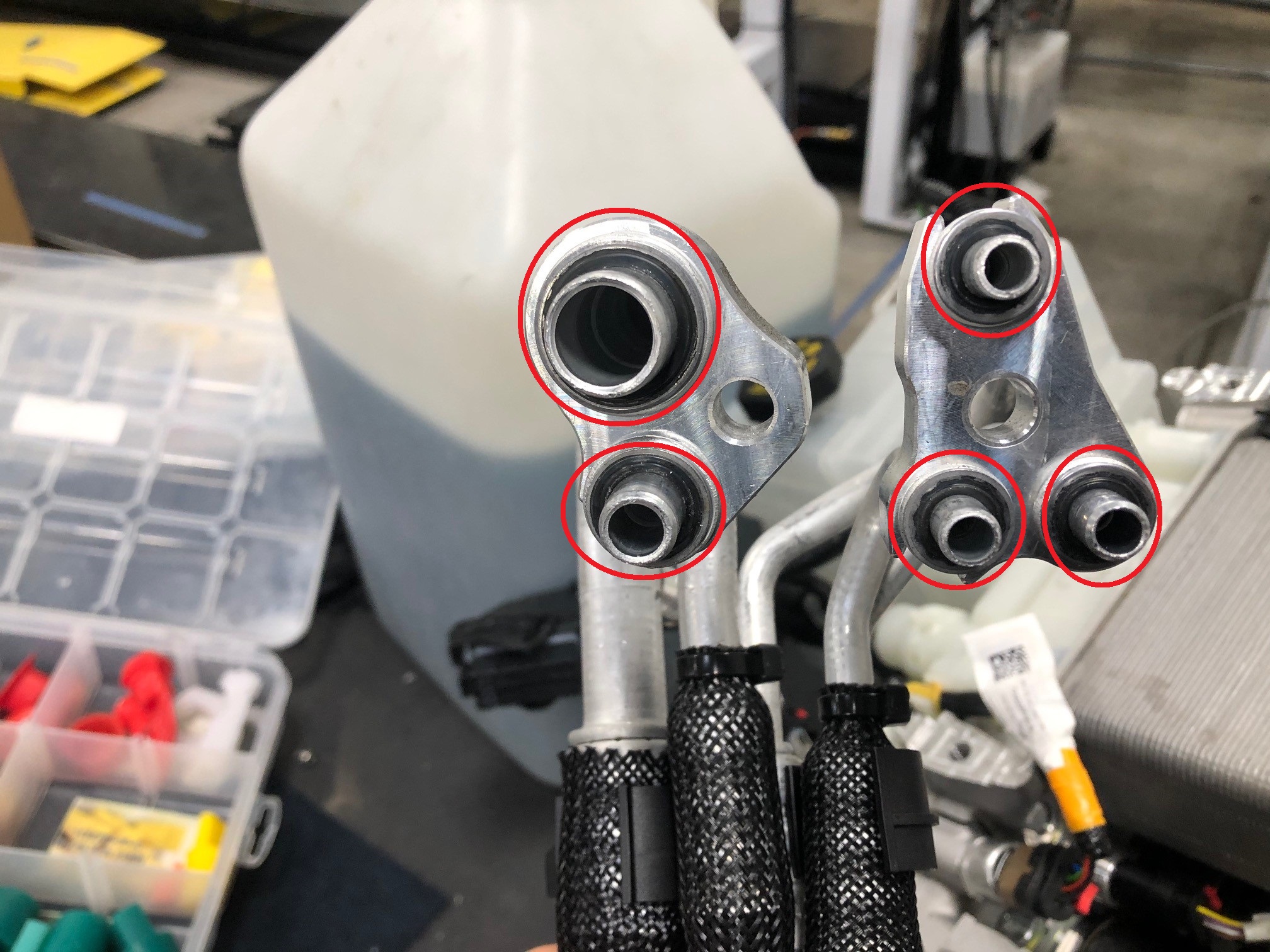

更换超级歧管至暖通空调管路总成上暖通空调一侧的密封垫圈
注5 个密封垫圈
-
将超级歧管至暖通空调管路总成安装到暖通空调总成上
注2 个螺栓,13 毫米,22 Nm
-
将 HVAC 线束连接器连接到右侧车身控制器
注1 个连接器
-
将左前主地毯放置到位,以备安装
-
将横梁放置到车辆上以供安装
注建议请助手帮忙,请小心操作,切勿损坏内饰
-
预装将 RH 横梁固定到车身的螺栓
注2 个螺栓,15 毫米,29 Nm;后续步骤中紧固
-
预装将 LH 横梁固定到车身的螺栓
注2 个螺栓,15 毫米,29 Nm;后续步骤中紧固
-
预装将横梁固定到上部整流罩的螺栓
注1 个螺栓,13 毫米,25 Nm
-
预装将横梁固定到暖通空调总成的螺栓
注1 个螺栓,10 毫米,5.5 Nm;在后续步骤中拧紧
-
预装将横梁固定到暖通空调总成的螺栓
注4 个螺栓,10 毫米,5.5 Nm;在后续步骤中拧紧
-
将右侧横梁支架放置到车辆上,以备安装
-
预装将 RH 横梁支架固定到车身的螺母
注1 个螺母,13 毫米,25 Nm;在后续步骤中拧紧
-
预装将 RH 横梁支架固定到横梁的螺栓
注1 个螺栓,13 毫米,25 Nm;在后续步骤中拧紧
-
将左侧横梁支架放置到车辆上,以备安装
-
预装将 LH 横梁支架固定到车身的螺母
注1 个螺母,13 毫米,25 Nm;在后续步骤中拧紧
-
预装将横梁固定到 LH 横梁支架的螺栓
注1 个螺栓,13 毫米,25 Nm;在后续步骤中拧紧
-
安装将横梁固定到隔板左侧的螺栓
注2 个螺栓,13 毫米,25 Nm
-
拧紧将横梁固定到上部整流罩的螺栓
注1 个螺栓,13 毫米,25 Nm
-
拧紧将横梁固定到暖通空调总成的螺栓
注1 个螺栓,10 毫米,5.5 Nm
-
拧紧将横梁固定到暖通空调模块的螺栓
注4 个螺栓,10 毫米,5.5 Nm
-
拧紧将 LH 横梁固定到车身的螺栓
注2 个螺栓,15 毫米,29 Nm
-
拧紧将 RH 横梁固定到车身的螺栓
注2 个螺栓,15 毫米,29 Nm
-
拧紧将 RH 横梁支架固定到车身的螺母
注1 个螺母,13 毫米,25 Nm
-
拧紧将 RH 横梁支架固定到横梁的螺栓
注1 个螺栓,13 毫米,25 Nm
-
安装将右前主地毯固定到横梁的卡子
注1 个卡子
-
拧紧将 LH 横梁支架固定到车辆的螺母
注1 个螺母,13 毫米,25 Nm
-
拧紧将 LH 横梁支架固定到横梁的螺栓
注1 个螺栓,13 毫米,25 Nm
-
安装将驾驶室左前主地毯固定到车辆的卡子
注3 个推拉式夹;新款车的夹子数量可能有所不同
-

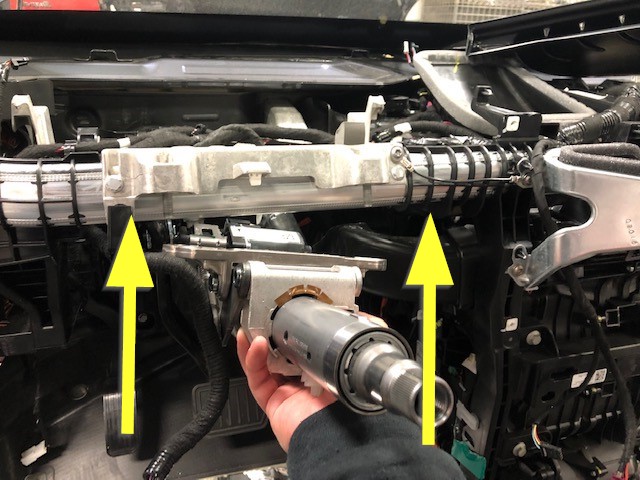

放置转向柱,以备安装。
-
安装将转向柱固定到横梁的螺母
注4 个螺母,13 毫米,15 Nm
-
将排放器导管适配器安装到暖通空调上
注4 个卡子
-
安装中央显示屏 RH 支架
注2 个螺栓,T30,12 Nm
-
安装中央显示屏 LH 支架
注2 个螺栓,T30,12 Nm
-
安装横梁右侧的卡子
-
将仪表板线束连接器连接到右侧控制器区域
注3 个连接器
-
将前围板线束连接器安装到右侧车身控制器
注1 个连接器
-
将仪表板线束连接器连接到车载电脑
注2 个连接器
-
将暖通空调线束固定到仪表板线束上
注3 个线束支撑件
-
将仪表板线束夹安装到 RH 上部模式执行机构旁边的暖通空调总成
注1 个夹子
-
将仪表板线束夹安装到 RH 下部导管热敏电阻旁边的暖通空调总成
注1 个夹子
-
将仪表板线束夹安装到车身上
注4 个线束夹
-
将仪表板线束连接器连接到约束控制模块
注1 个连接器;接合锁片
-
安装将中央扬声器线束固定到暖通空调总成的夹子
注1 个夹子
-
连接鼓风电机连接器
注1 个连接器
-
将鼓风电机线束夹安装到暖通空调总成上
注1 个夹子
-
将仪表板线束连接器连接到电子转向柱
注1 个连接器
-
将 HVAC 连接器连接到左侧车身控制器
注1 个连接器
-
将前围板连接器连接到左侧车身控制器
注1 个连接器;连接器完全就位,然后将释放锁片拉入锁定位置
-
将顶篷线束夹安装到 A 柱下部
注2 个夹子
-
连接顶蓬线束连接器
注1 个连接器
-
将驾驶位气波管道安装到 HVAC 总成上
-
将 LH 上部导管热敏电阻连接到驾驶位气波槽
注1 个连接器
-
安装将驾驶位气波槽固定到横梁的螺钉
注2 个螺钉,T20,2.3 Nm
- 执行真空泄漏测试,然后重新加注空调制冷剂。请参阅空调制冷剂(回收和重新加注)。
-
将仪表板支架安装到横梁上
注4 个安装锁片;建议请助手帮忙,将仪表板支架上的安装锁片滑到车辆上的支架中;小心清理夹在暖通空调总成上方中央的线束;清理后也有助于安装
-
安装将仪表板支架固定到 RH 上部横梁的螺钉
注1 个螺钉,T20,2.3 Nm
-
安装将仪表板支架固定到正上方横梁的螺钉
注2 个螺钉,T20,2.3 Nm
-
安装将仪表板支架固定到正下方横梁的螺钉
注2 个螺钉,T20,2.3 Nm
-
安装将仪表板支架固定到 LH 上部横梁的螺钉
注1 个螺钉,T20,2.3 Nm
-
安装将仪表板支架固定到 LH 下部横梁的螺钉
注2 个螺钉,T20,2.3 Nm
-
安装将仪表板支架固定到副驾位气囊附近横梁上的螺钉
注2 个螺钉,T20,2.3 Nm
-
安装将副驾位气囊总成固定到横梁的螺栓
注4 个螺纹胶螺栓,E10,8 Nm;安装新的螺纹胶螺栓
-
安装副驾位气囊的连接器
注3 个连接器,北美以外地区 2 个连接器
-
将右扬声器安装到仪表板支架
注1 个连接器,3 个螺钉,T20,2.3 Nm
-
将中间高频扬声器安装到仪表板支架
注1 个连接器,2 个螺钉,T20,2.3 Nm
-
将中间扬声器安装到仪表板
注3 个螺钉,T20,2.3 Nm,1 个连接器
-
将左扬声器安装到仪表板支架
注3 个螺钉,T20,2.3 Nm,1 个连接器
-
将除霜格栅和下部锁片放置到仪表板上
注6 个锁片
-
紧固用于固定除霜格栅的卡子
注8 个卡子
-
将 LH 通风槽放置在仪表板中,然后连接线束连接器
注1 个连接器
-
将 LH 通风槽安装到仪表板中
注1 个螺钉,T20,2.3 Nm
-
将 RH 通风槽放置在仪表板中,然后连接线束连接器
注1 个连接器
-
将 RH 通风槽安装到仪表板中
注1 个螺钉,T20,2.3 Nm
-
将仪表板眉饰安装到车上
注16 个夹子;需要略微抬起顶垫,将仪表板眉饰滑入位
-
安装固定仪表板眉饰右侧的螺钉
注4 个螺钉,T20,2.3 Nm;紧固件数量可能有所不同;早期生产的车辆可能配有 5 个螺钉
-
安装固定仪表板眉饰左侧的螺钉
注4 个螺钉,T20,2.3 Nm;紧固件数量可能有所不同;早期生产的车辆可能配有 5 个螺钉
-
安装 RH 仪表板气波槽
注2 个推拉式卡子
-
将 RH 上部导管热敏电阻连接到 RH 仪表板气波槽
注1 个连接器
-
安装副驾位脚部空间通风槽
注1 个推拉式卡子
-

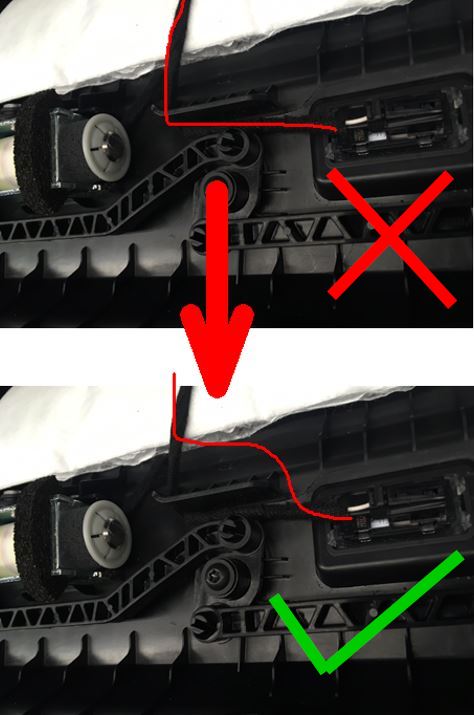

连接手套箱总成连接器

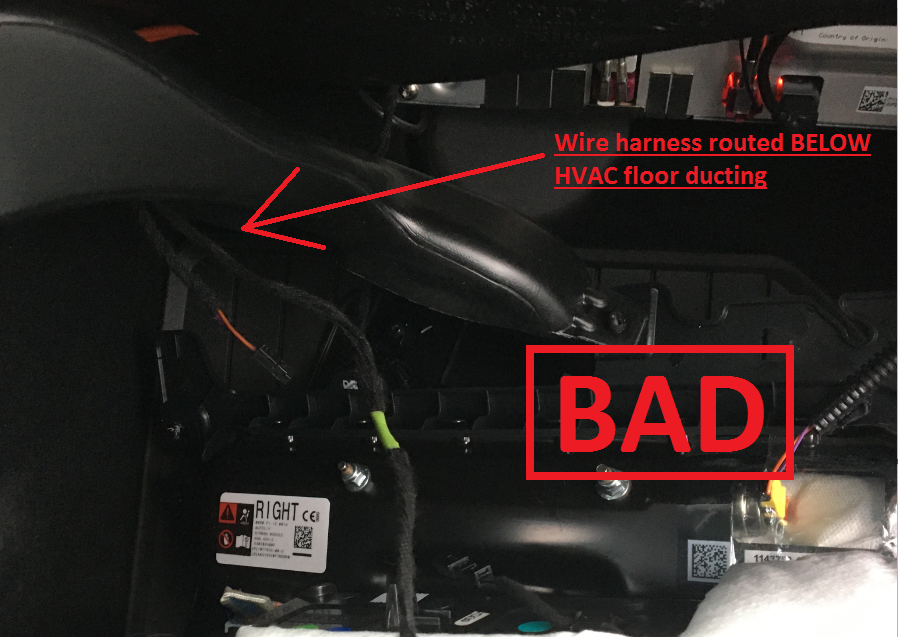

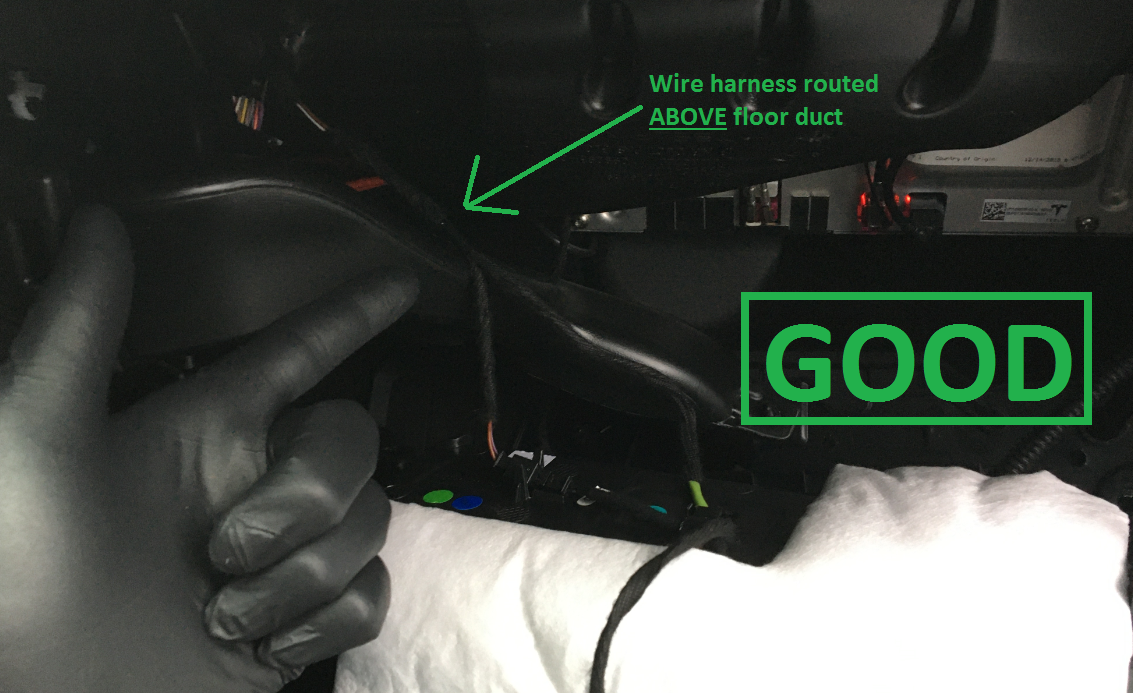

注3 个连接器;重新布置路面照明灯线束,防止阻碍棘爪的移动;连接前确保线束在副驾位脚部空间风管上方正确布线
-
将手套箱安装到仪表板支架上
注3 个卡子
-
安装将手套箱总成固定到仪表板支架的螺钉
注6 个螺钉,T20,2.3 Nm
-
将手套箱 USB 线缆连接到车载电脑
注1 个连接器
-
将副驾位膝部气囊安装到车上
注1 个连接器;小心操作,避免损坏连接器/线束;连接连接器期间,需支撑膝部气囊
-
安装将副驾位膝部气囊固定到车辆的紧固件
注4 个螺纹胶螺栓,E10,8 Nm;安装新的螺纹胶螺栓;2 个螺钉,T20,2 Nm,1 个推拉式卡子;如果车辆配备 T30 螺栓,则更新到 E10
-
安装固定 RH 脚部空间总成的夹子
注4 个推拉式卡子
-
将中央显示器支座外壳放置到车辆上
-
将中央显示器放置到车辆上
-
连接中央显示屏
注1 个连接器
-
将固定夹安装到中央显示屏连接器
注1 个夹子
-
滑下颈部外壳,然后安装将颈部外壳固定到中央显示器的螺栓
注2 个螺栓,T30,3 Nm;旧款车上的紧固件数量可能有所不同
-
将中央显示器安装到仪表板支架
注2 个耐落螺栓,10 毫米,16 Nm;安装新 10 毫米耐落螺栓;滑向车前
-
连接温度传感器连接器,将仪表板检修板安装到仪表板内
注4 个夹子,4 个锁片,1 个连接器
-
连接转向柱控制模块 (SCCM) 总成连接器
注1 个连接器;将新的橙色固定夹安装到连接器上,然后安装 SCCM 连接器;执行推拉测试,确保连接器稳妥固定
- 将转向柱控制模块 (SCCM) 安装到转向柱上
-
安装将 SCCM 固定到转向柱的螺栓
注1 个螺栓,5 毫米内六角,9 Nm
- 将下部护罩安装到转向柱上
-
安装将下部护罩固定到转向柱的下部螺钉
注1 个螺钉,T20,1.5 Nm
-
安装将下部护罩固定到转向柱的上部螺钉
注2 个螺钉,T20,1.5 Nm
-
对齐夹子,然后下压,以便将上部护罩安装到下部护罩
注4 个卡子
-

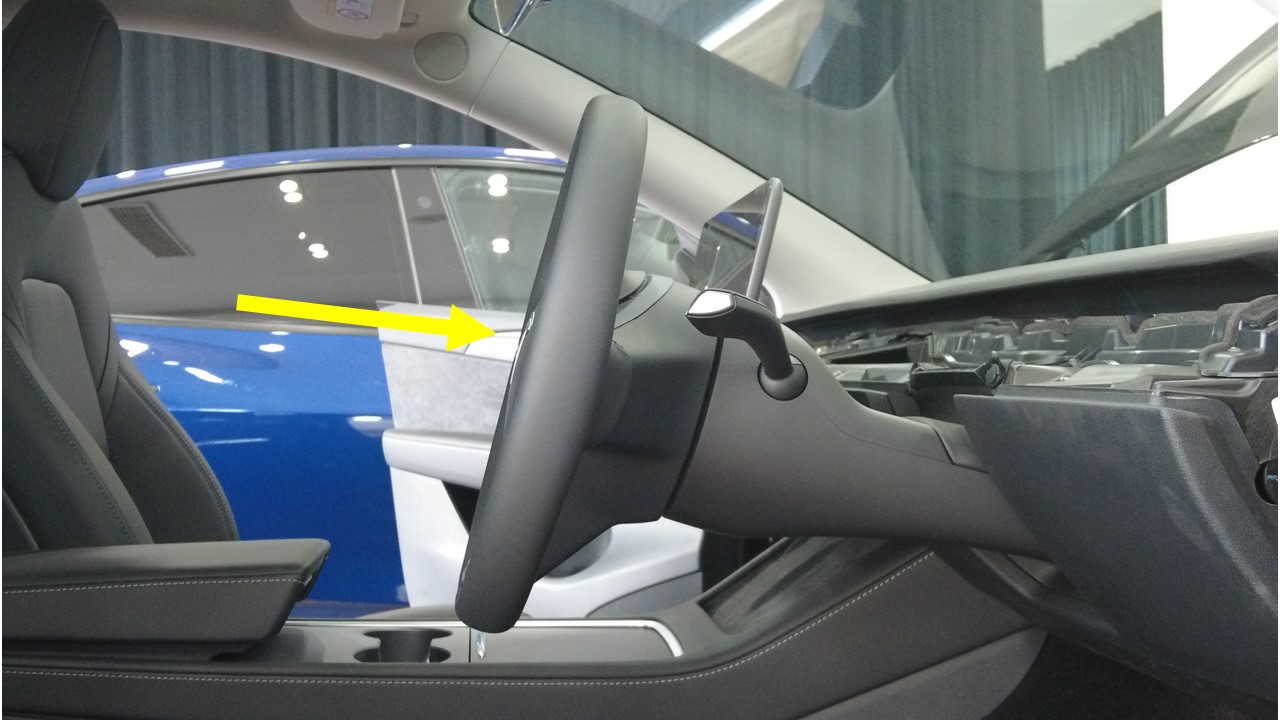

将方向盘对准转向柱放置以备安装
注方向盘和转向柱已就位
-
安装将方向盘固定到转向柱的螺栓
注1 个耐落螺栓,10 毫米六角,80 Nm;安装新耐落螺栓
-
连接方向盘连接器
注1 个连接器
-
连接驾驶位气囊连接器
注1 个连接器;确保驾驶位气囊线束未卡在驾驶位气囊和喇叭机构之间
-
将驾驶位气囊总成固定到方向盘,验证其完全固定
注3 个基线,1 个弹簧夹;在安装驾驶位气囊前,检查以确保下部喇叭支架完全固定到方向盘
-

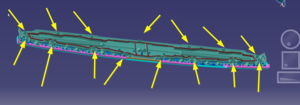

安装主饰板总成
注15 个卡子,1 个中间卡子
-
将左侧脚部空间风管安装到 HVAC 模块
注1 个推拉式卡子
-
连接驾驶位膝部气囊,然后将其安装到车辆上
注1 个连接器;小心操作,避免损坏连接器/线束;连接连接器期间,需支撑膝部气囊
-
安装将驾驶位膝部气囊固定到车辆的紧固件
注4 个螺纹胶螺栓,E10,8 Nm;安装新的螺纹胶螺栓;2 个螺钉,T20,2 Nm,1 个推拉式卡子;如果车辆配备 T30 螺栓,则更新到 E10
-
将连接器安装到左侧脚部空间盖板,并放置入位以备安装,将前部锁片固定到驾驶位气囊总成
注3 个锁片,1 个以太网连接器,1 个地面照明灯连接器
-
安装用于固定左侧脚部空间盖板的螺钉和卡子
注1 个螺钉,T20,2.5 Nm,2 个推拉式卡子
-

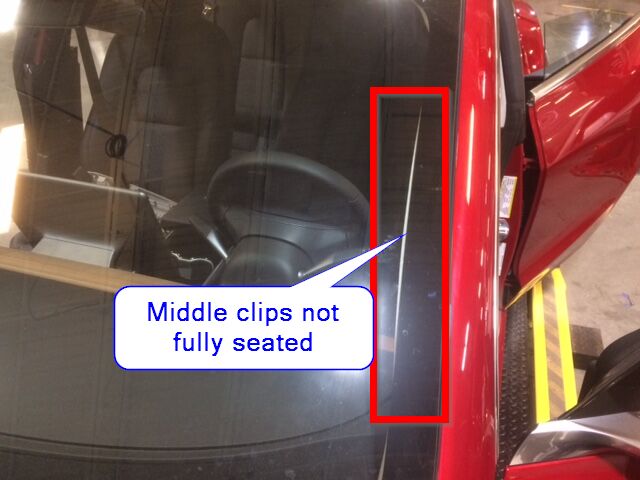

安装右侧 A 柱上饰板

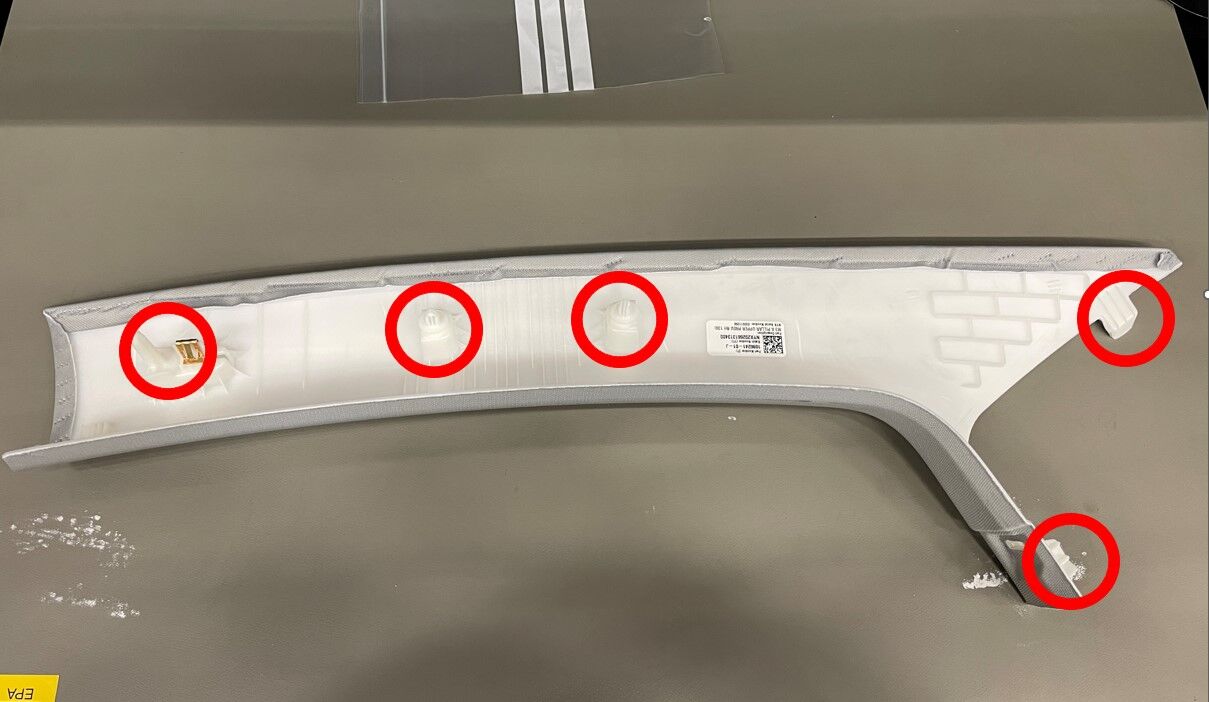

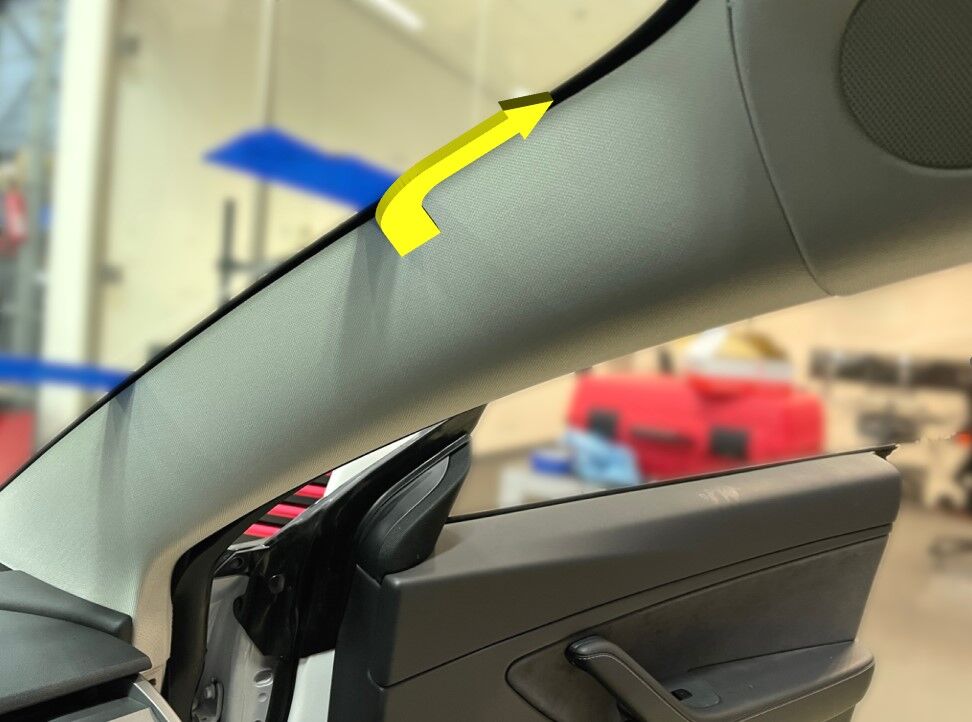

注3 个卡子,1 个系带;如果已从车身侧拆下系带,请更换;将下部滑入位;将系带的 3 个固位钩安装到外壳上;然后对齐上部 3 个卡子;从上至下按压卡子;务必再次检查中部卡子,确认其完全就位
-
安装右侧 A 柱下饰板
注1 个夹子,2 个导片;对齐 2 个前部锁片,然后将卡槽对齐线束支架,接着推动后端夹子,以便固定 B 柱下部
-
安装右侧 A 柱下饰板夹
注1 个推拉式卡子
-
安装右侧 A 柱中部总成
注1 个夹子,1 个锁片;对齐底部锁片,然后推动顶部夹子,完全就位中部 A 柱;确保密封件位于饰板顶部
-
将右侧气波边框盖安装到主饰板总成上
注2 个卡子
-
安装仪表板右侧端盖
注3 个卡子
-
安装左侧 A 柱上饰板
注3 个卡子,1 个系带;如果已从车身侧拆下系带,请更换;将下部滑入位;将系带的 3 个固位钩安装到外壳上;然后对齐上部 3 个卡子;从上至下按压卡子;务必再次检查中部卡子,确认其完全就位
-
安装左侧 A 柱下饰板
注1 个卡子,2 个导片;对齐 2 个前部锁片,然后将卡槽与线束支架对齐,接着推动后部卡子,以固定到 B 柱下部;沿着饰板完全安装好密封条
-
安装左侧 A 柱下饰板卡子
注1 个推拉式卡子
-
安装左侧 A 柱中部总成
注1 个卡子,1 个锁片;对齐底部锁片,然后推动顶部卡子,使其完全就位于 A 柱中部;将密封件拉过饰板
-
将左侧气波边框盖安装到主饰板总成上
注2 个卡子
-
安装仪表板左侧端盖
注3 个卡子
-
将中控台安装到车辆上
注建议寻求他人协助;向下倾斜中控台前部,将总成滑向车辆前部,将中控台后部倾斜入位
-
将 USB 线束连接到中控台右前侧
注1 个 USB 连接器
-
将线束连接到中控台后部
注1 个连接器
-
将 RH 前外部硬件安装到中控台

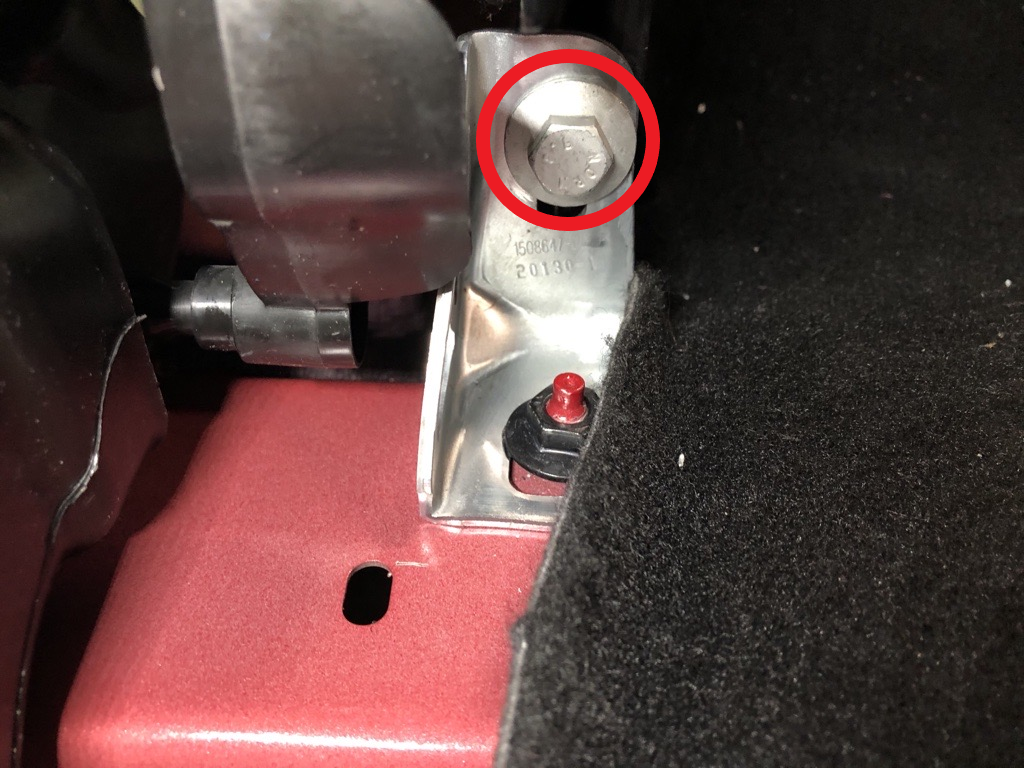

注2 个螺栓,10 毫米,7 Nm
-
安装中控台右侧面板处地毯
注1 个锁片,12 个夹子;放置侧面板并对齐前部锁片。从前向后推动中控台面板
-
安装右前脚垫
-
将 LH 前外部硬件安装到中控台
注2 个螺栓,10 毫米,7 Nm
-
安装中控台左侧面板处地毯
注1 个锁片,12 个夹子;放置侧面板并对齐前部锁片。从前向后推动中控台面板
-
安装左前脚垫
-
连接紧急响应回路
注1 个连接器,接合锁片,先连接紧急响应回路,再连接 12V 电池,以免损坏汽车电脑
-
连接 12V 负极端子
注1 个螺母,10 毫米,6 Nm
- 解锁车辆网关。请参阅网关(解锁)。
- 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏用户界面底部),点击Run,然后等待例行程序完成。 ,点击
- 点击Test Thermal Performance旁边的START按钮,点击Run,然后等待例行程序完成。 ,点击
- 点击Test HVAC Performance旁边的START按钮,点击 Run,然后等待例行程序完成。
- 退出“维护模式”。请参阅维护模式。
- 将右前座椅向前移动。
-
将 RH 后外部硬件安装到中控台

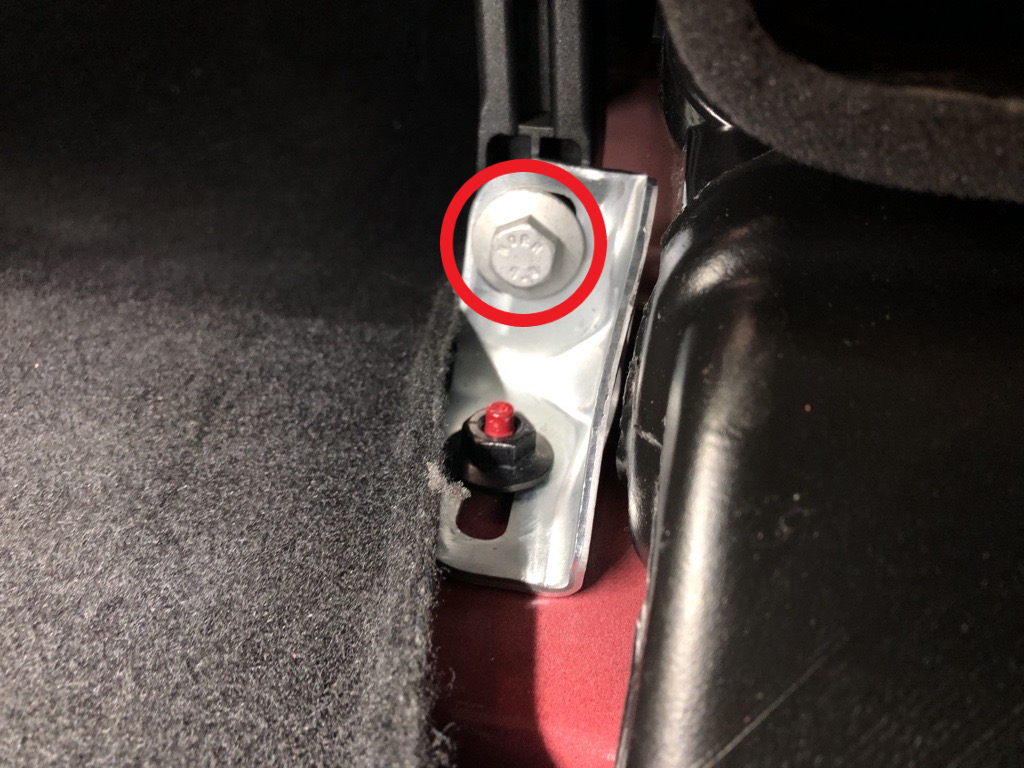

注1 个螺栓,10 毫米,7 Nm
- 将右前座椅移回原位
- 将左前座椅向前移动
-
将 LH 后外部硬件安装到中控台
注1 个螺栓,10 毫米,7 Nm
-
安装控制台后侧下饰板
注5 个卡子
- 将左前座椅移回原位
-
将车辆推上举升机
注建议请助手帮忙;请注意,只能以非常慢的速度将车辆安全地推动一小段距离
- 将清洗器储液罐安装入位
-
连接清洗器泵和液位传感器连接器
注2 个连接器
-
安装将清洗器储液罐固定到车辆的上部螺栓
注1 个螺栓,10 毫米,3 Nm
-
将线束夹固定到清洗器储液罐入口左侧
注1 个夹子
-
部分升起车辆,然后将举升机降落至锁止位
注将车辆设置到适宜的作业高度;务必在听到两侧的锁发出清脆的锁止声之后再降下,否则车辆可能向一侧倾斜
- 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)。
-
部分松开 LH 前轮拱内衬
注2 个推拉式卡子
-
安装将清洗器储液罐固定到车辆的下部螺栓
注1 个螺栓,10 毫米,3 Nm
-
将左前轮毂内衬安装到车辆上
注6 个夹子,1 个螺栓,10 毫米,5 Nm;新款车可能配备 2 个将内衬下部固定到车身的推拉式夹
- 安装左前轮毂。请参阅轮毂总成(拆卸和安装)。
- 安装雨刮器模块。请参阅雨刮器模块(拆卸和更换)。
- 安装雨刮器臂。请参阅雨刮器臂(拆卸和更换)。
- 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)。
- 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 升起所有车窗,关闭所有车门。
- 将举升臂从车辆下方拆下。
