溢流阀 - 第二代(改装)

校正代码 16102706 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 16 日:替换了 Toolbox 3 中 “Tools” 选项卡的步骤。

程序

  1. Informational PurposesAn informational icon, calling your attention

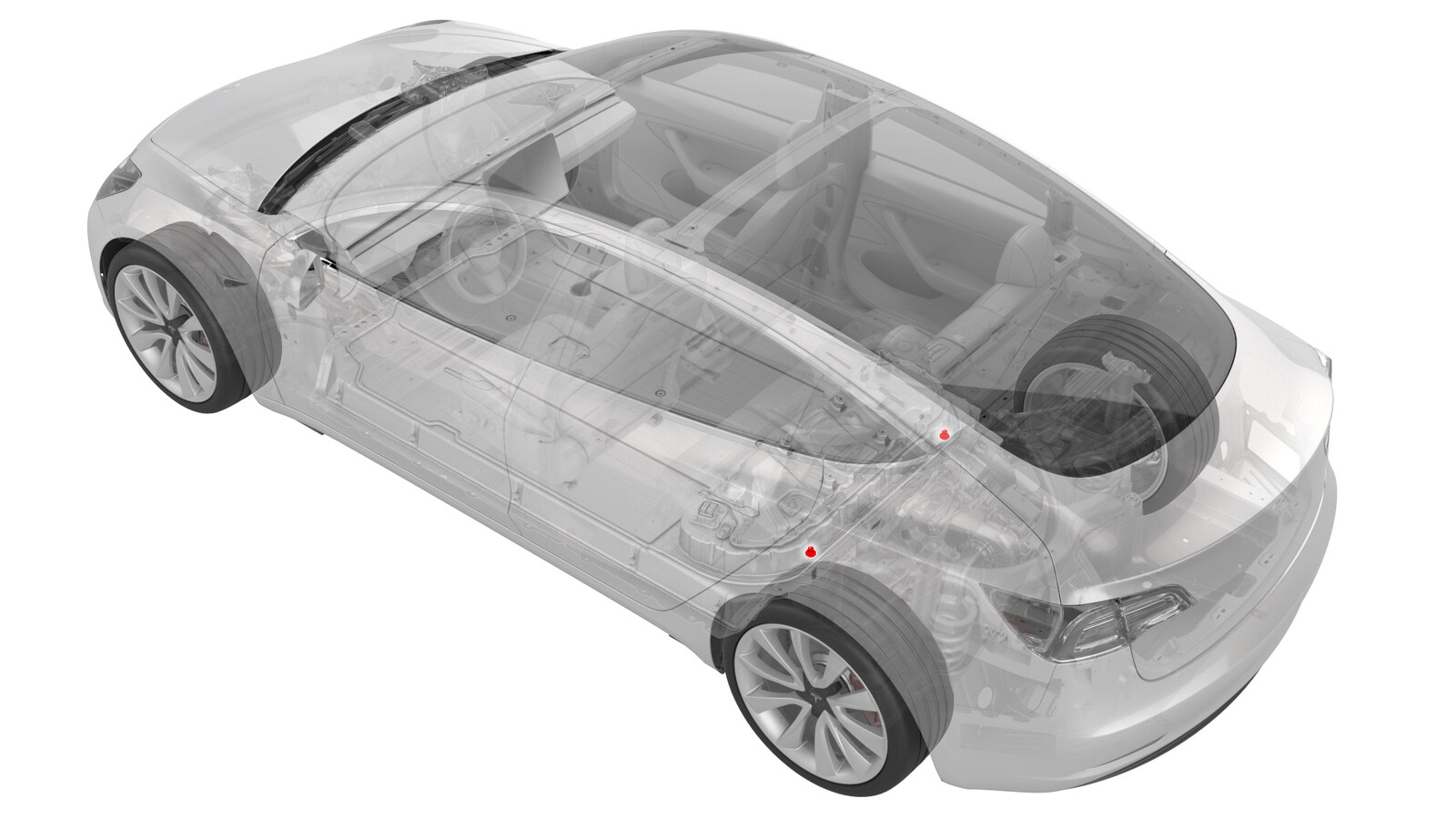

    此程序会破坏性地拆下第一代溢流阀,并安装第二代溢流阀。
  2. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  3. 在 Toolbox 3 中,点击Dashboards > Service Tools > Vitals > Read Vitals
  4. 在 “Active Alerts” 下,搜索 BMS_a123、BMS_a151 或 BMS_a035 警报。
  5. 如果:
    • 存在任何报警 - 在继续此程序前先调查并纠正低绝缘情况。
    • 不存在任何报警 - 继续下一步。
  6. 断开笔记本电脑与车辆的连接。请参阅Toolbox 3(连接和断开)
  7. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序
  8. 拆卸高压电池后车底护板。请参阅滑板 - 高压电池 - 后部(拆卸和更换)
  9. 松开将高压电池冷却液软管固定到左侧剪力板的夹子。
  10. 松开将高压电池冷却液软管固定到右侧剪力板的夹子。

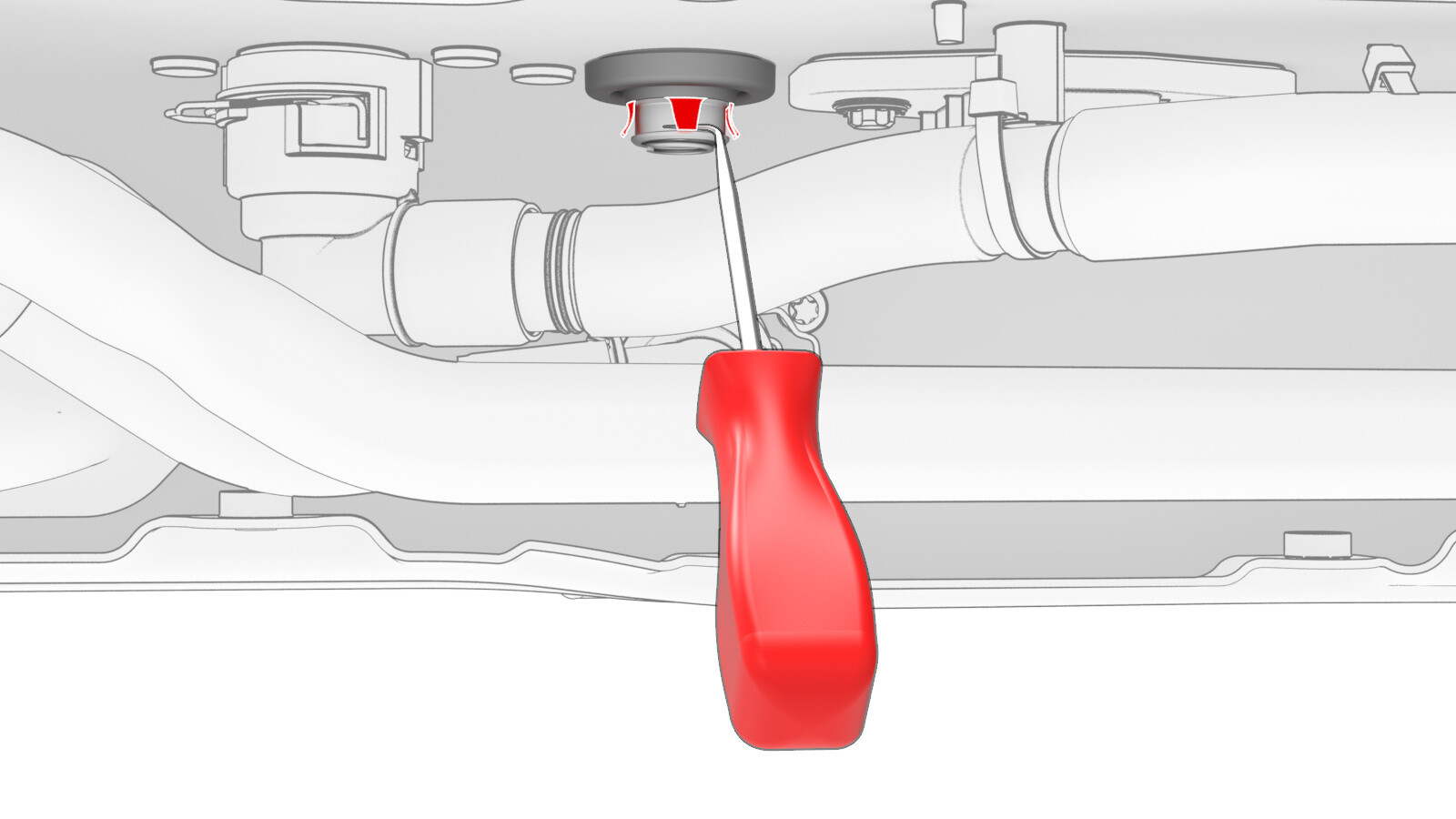

  11. 用 90 度尖凿永久地弯曲左侧第一代溢流阀固定环的锁片(4 个),将其打开。
    Informational PurposesAn informational icon, calling your attention
    锁片断掉是可接受的。

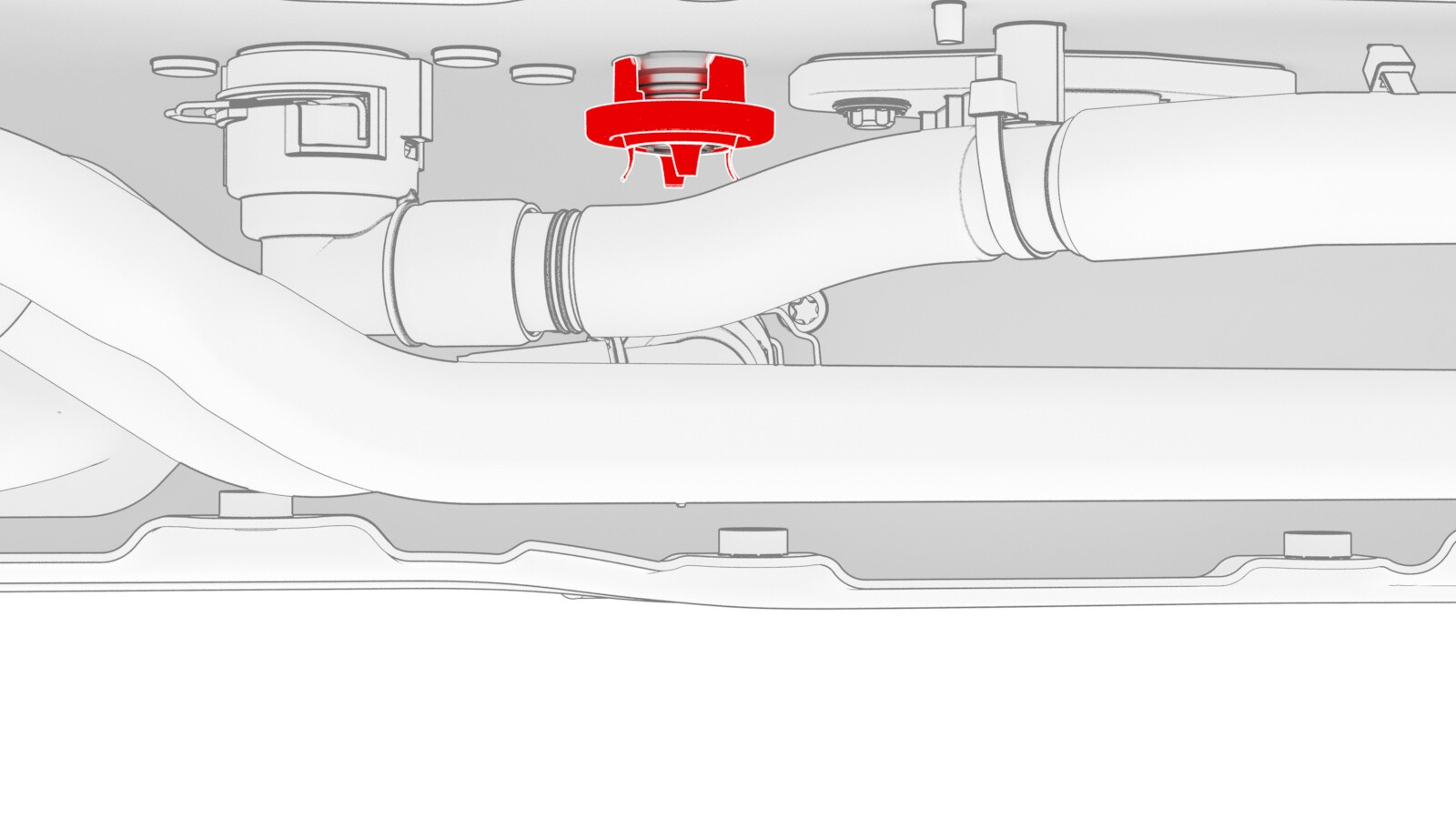

  12. 将左侧溢流阀固定环向下拉离。
    提示: 在向下拉动的同时扭动固定环。

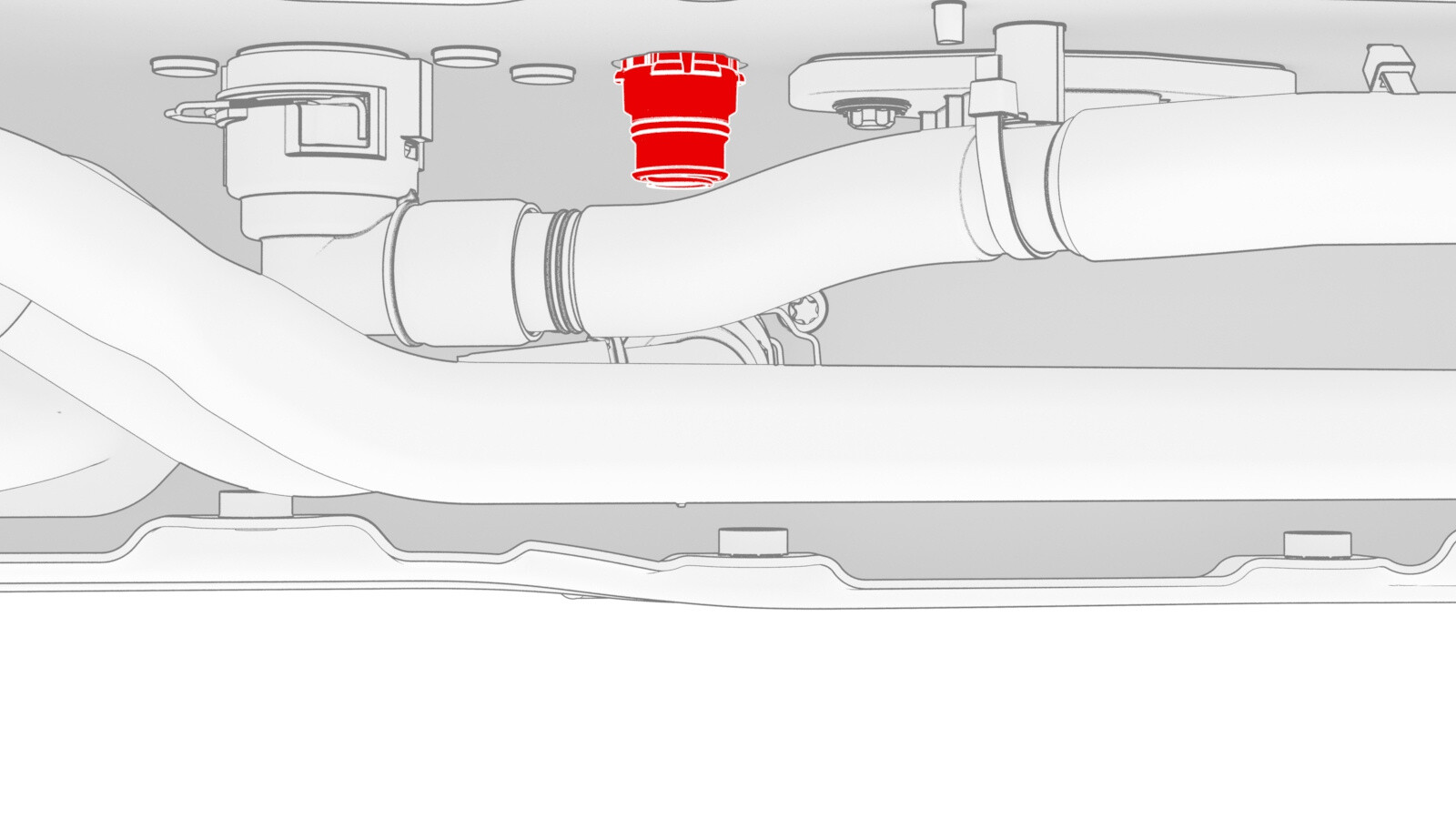

  13. 将左侧溢流阀阀芯转动 60°,向下拉动,从高压电池高压电池仓的底部拉出。
  14. 对右侧第一代溢流阀重复第10步至第12步。
  15. 使用异丙醇 (IPA) 湿巾清洁溢流阀拆除部位开口周围的区域。

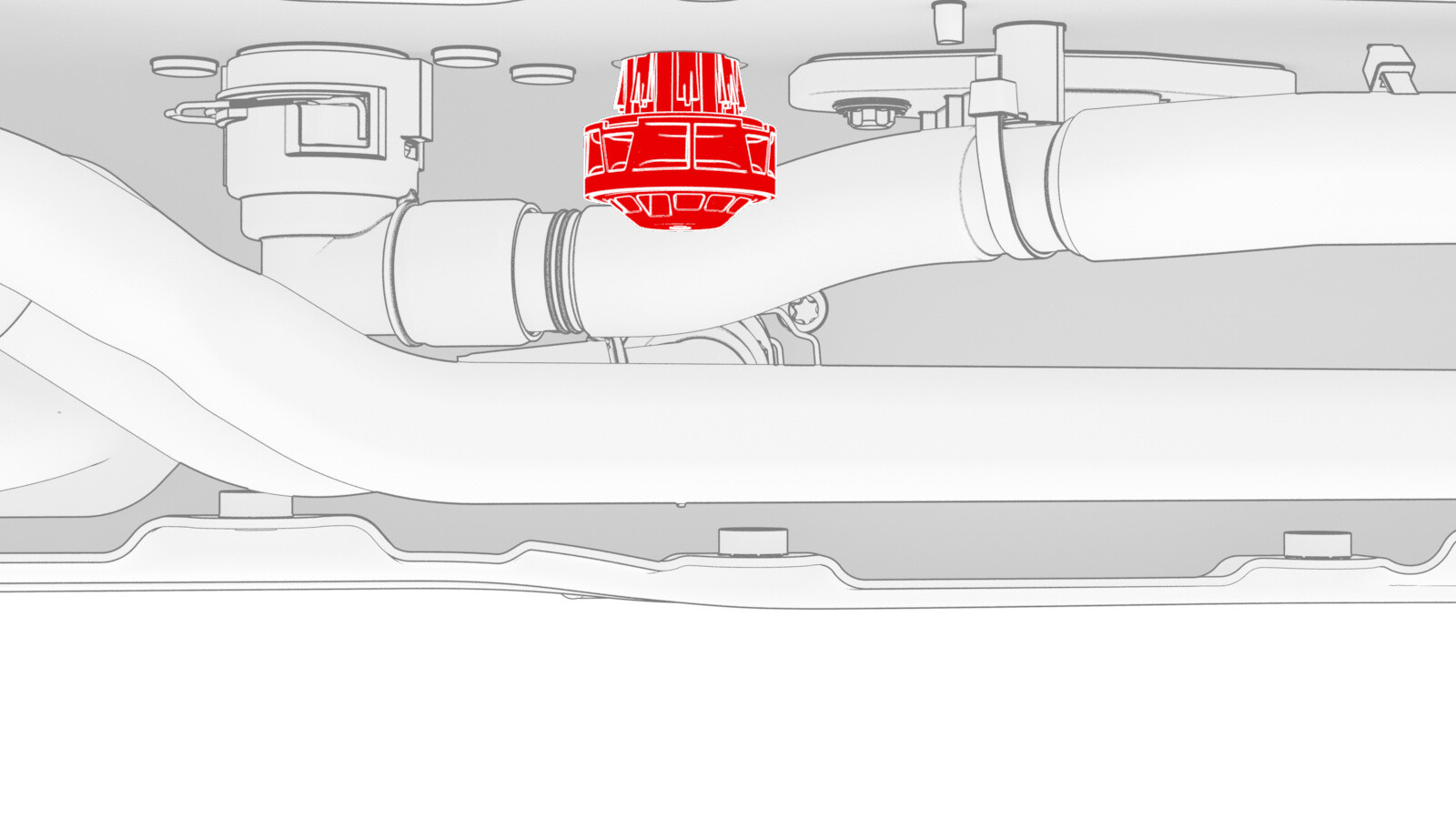

  16. 将第二代溢流阀装入高压电池高压电池仓左侧底部的开口。
    Informational PurposesAn informational icon, calling your attention
    用力向上按压,将溢流阀安装就位,然后从内部紧固卡子(8 个)。
  17. 对高压电池高压电池仓的右侧底部重复第15
  18. 紧固将高压电池冷却液软管固定到右侧剪力板的夹子。
  19. 紧固将高压电池冷却液软管固定到左侧剪力板的夹子。
  20. 检查高压电池后部的高压连接紧固且牢靠。
  21. 安装高压电池后车底护板。请参阅滑板 - 高压电池 - 后部(拆卸和更换)
  22. 执行高压电池仓漏气测试。请参阅高压电池仓漏气测试
