控制器 - 高压（备份和恢复）
校正代码
- 2024 年 7 月 15 日：介绍了使用车辆 Ops App 启用“维护模式增强版”的方法，更新了备份以及恢复备份数据的触摸屏图示。
- 2023 年 8 月 3 日：删除了 Autodiag 方法。
- 2023 年 3 月 15 日：添加了备注来解释使用触摸屏的自动恢复过程。
HVC 备份
- 要执行高压控制器备份，必须满足以下条件。
- 车辆固件为 2023.2.12 或更高版本。
- 高压控制器更换件的零件号与原控制器的零件号完全相同，或者该控制器更换件的零件号为版本 -P 或更高，或者该控制器更换件的零件号符合 Toolbox 文章 3190400 中所述的约束条件。
-
在车辆触摸屏上，确认车辆固件版本为 2023.2.12 或更高，如果不是，请更新至最新版本。请参阅软件更新。
注如果安装的高压控制器版本不符合上述条件，则将车辆固件更新至最新默认服务。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 使用车辆 Ops App 启用“维护模式增强版”。请参阅维护模式增强版。
-

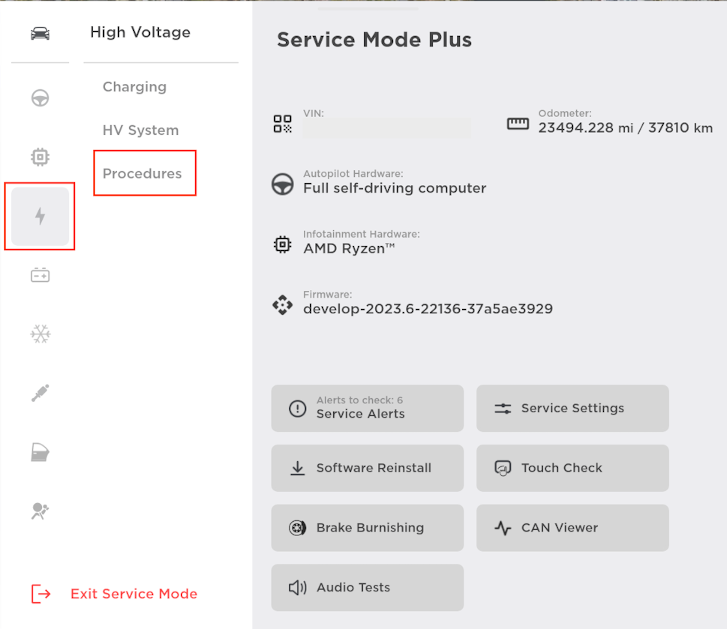

在车辆触摸屏上，点击闪电图标，然后点击 "Procedures"。
-

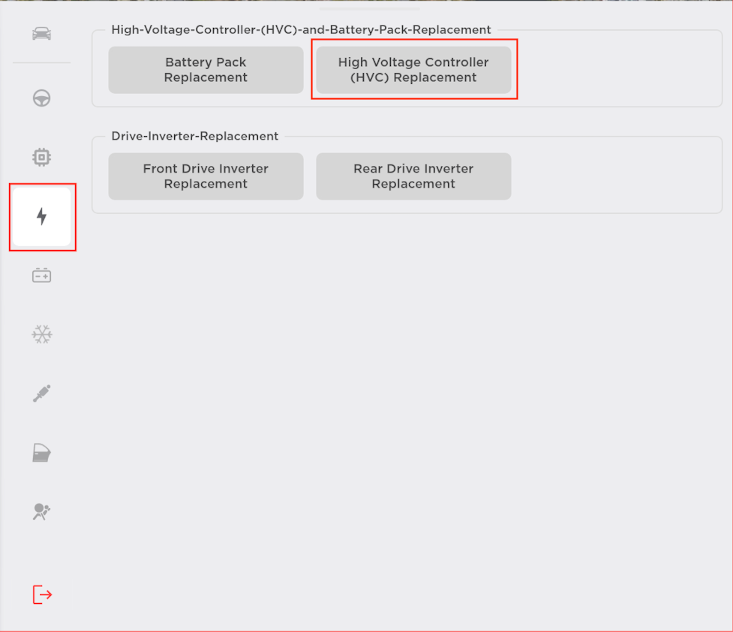

在 High-Voltage-Controller-(HVC)-and-Battery-Pack-Replacement 选项下，点击High Voltage Controller (HVC) Replacement。
-

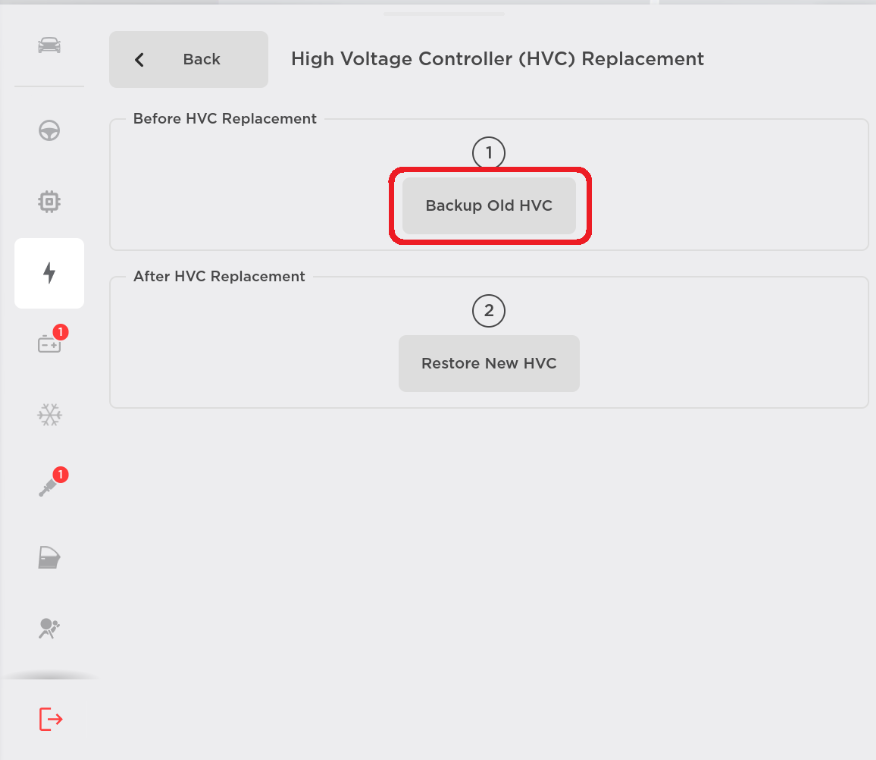

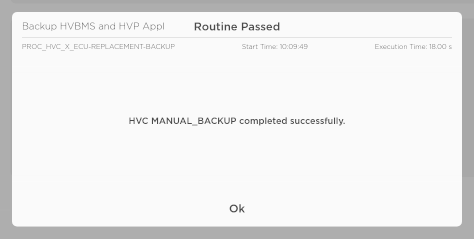

在 Before High Voltage Controller Replacement 选项下，点击Backup Old HVC，点击 Run，然后等待例行程序完成。
注如果备份失败，请再重试此例程最多 2 次，因为可能需要多次尝试才能成功。注如果在 3 次尝试后备份仍失败，或者 HVBMS 或 HVP 显示为 MIA，则继续执行下一步。可能存在以前保存的备份用于恢复。
- 返回请求高压控制器数据备份的程序。
高压控制器 (HVC) 恢复
-
将装有 Toolbox 3 的笔记本电脑连接到车辆。请参阅Toolbox 3（连接和断开）。
警告必须与车辆建立本地有线连接。
- 如果未自动启用，请启用“维护模式增强版”。请参阅维护模式增强版。
- 确保车辆没有分阶段固件作业。如果有分阶段固件作业，请在继续此程序之前处理或完成该作业。
-
在车辆触摸屏上，点击闪电图标，然后点击 "Procedures"。
-
在 High-Voltage-Controller-(HVC)-and-Battery-Pack-Replacement 选项下，点击High Voltage Controller (HVC) Replacement。
-

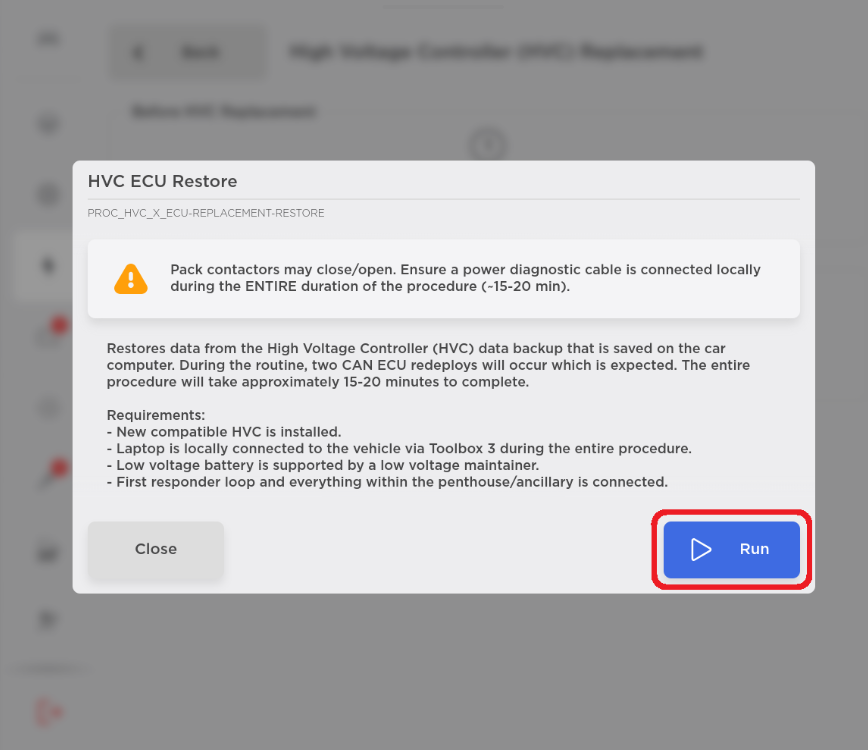

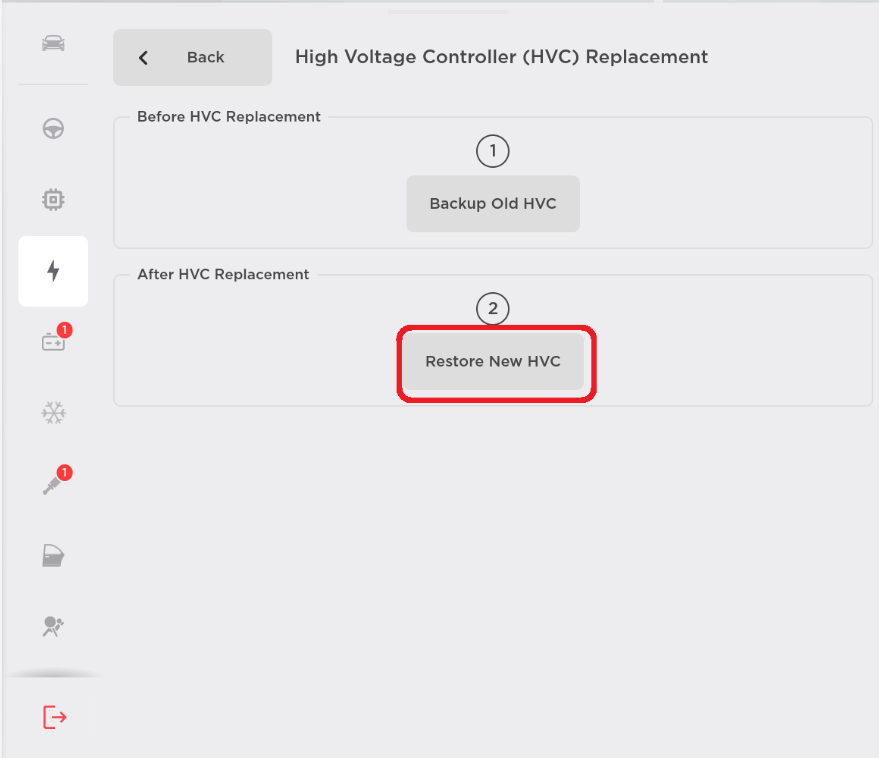

在 After High Voltage Controller Replacement 选项下，点击Restore New HVC，点击 Run，然后等待例行程序完成。

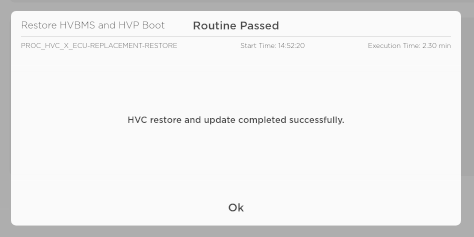

警告此自动化例行程序将持续约 30 分钟，笔记本电脑在整个期间都必须保持与车辆的本地（有线）连接。警告在恢复 HVBMS 数据、成功完成第一次 CAN 重新部署、恢复 HVP 引导加载程序数据、成功完成第二次 CAN 重新部署、恢复应用程序数据并显示“例行程序已完成”消息之前，请勿断开或关闭笔记本电脑。注如果恢复失败，请再重试此例程最多 2 次，因为可能需要多次尝试才能成功。
- 通过触摸屏关闭车辆电源。
- 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
- 返回请求高压控制器数据恢复的程序。
