传动装置 - 闩锁 - 前备箱盖 - 次(拆卸和更换)

校正代码 11355302 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 4 月 25 日:更正了前备箱手动松开工具的链接。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

Informational PurposesAn informational icon, calling your attention
如果未能以电动方式开启前备箱盖锁,请使用前备箱手动工具打开前备箱盖。请参阅 TP_1130534-00-A_TOOL FRUNK RELEASE MANUAL MODEL 3
  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  3. 拆卸前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  4. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)

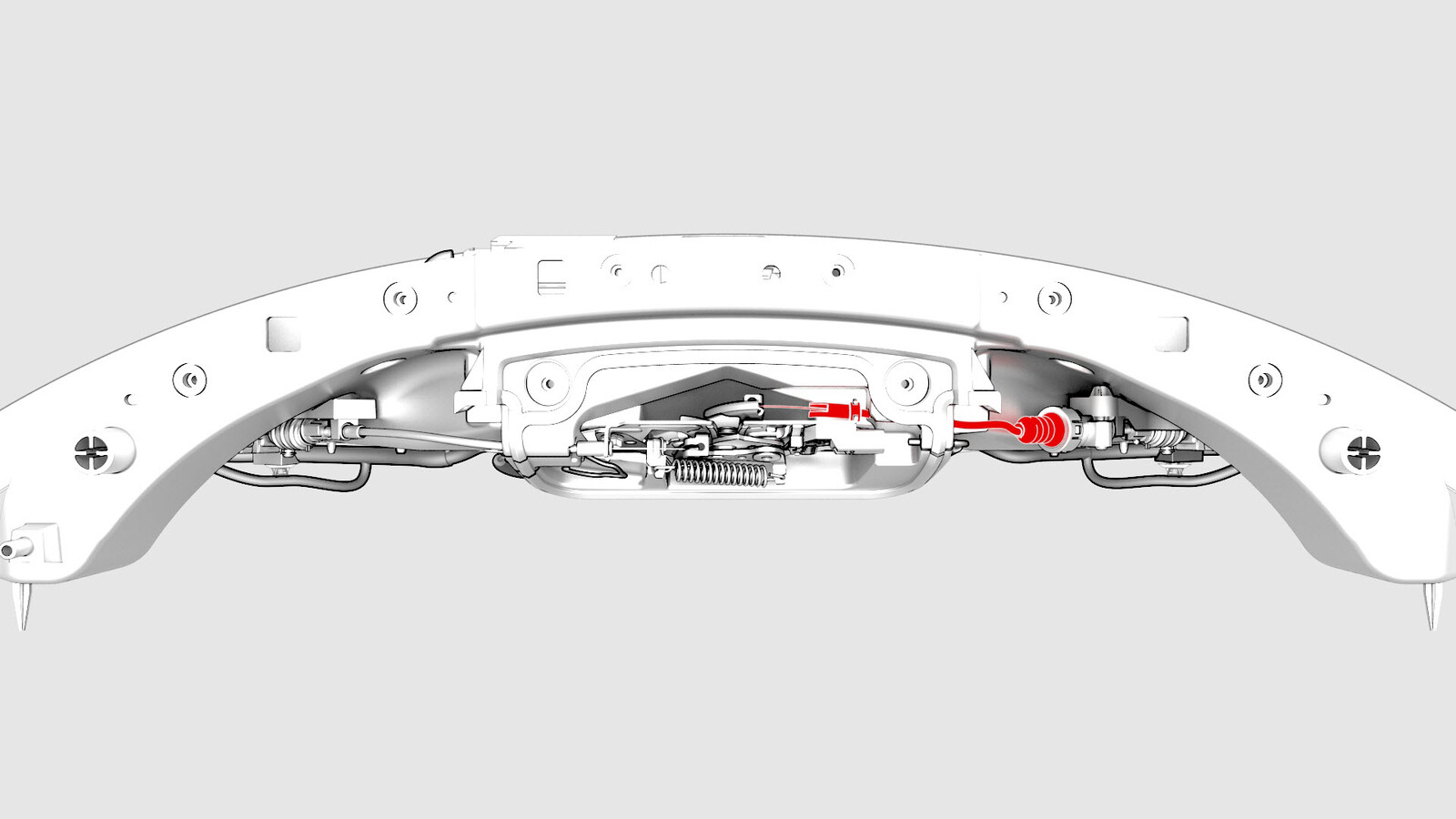

  5. 从前备箱盖锁上松开前备箱盖锁副执行机构缆索。
    Informational PurposesAn informational icon, calling your attention
    松开夹子,再从锁臂上拆下执行机构缆索。
  6. 断开电气连接器与前备箱盖闩锁次级传动装置的连接。
  7. 松开将前备箱盖闩锁次级传动装置固定到前端支架的卡子。

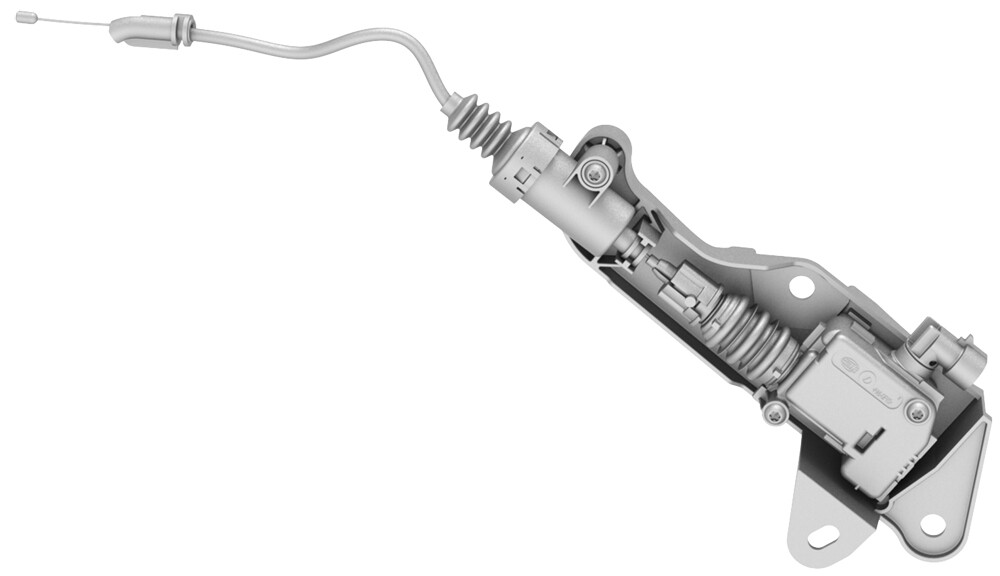

  8. 松开将前备箱盖闩锁次级传动装置固定到前端支架的螺栓,然后将传动装置从车辆上拆下。

安装

  1. 安装将前备箱盖闩锁次级传动装置固定到前端支架的螺栓。
    5 Nm (3.7 lbs-ft)
  2. 将电气连接器连接到前备箱盖闩锁次级传动装置。
  3. 安装将前备箱盖闩锁次级传动装置定到前端支架的卡子。
  4. 将前备箱盖锁副执行机构缆索安装到前备箱盖锁上。
    Informational PurposesAn informational icon, calling your attention
    将缆索末端固定到锁臂上,然后扣紧夹子。
  5. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  6. 安装前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  7. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  8. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
