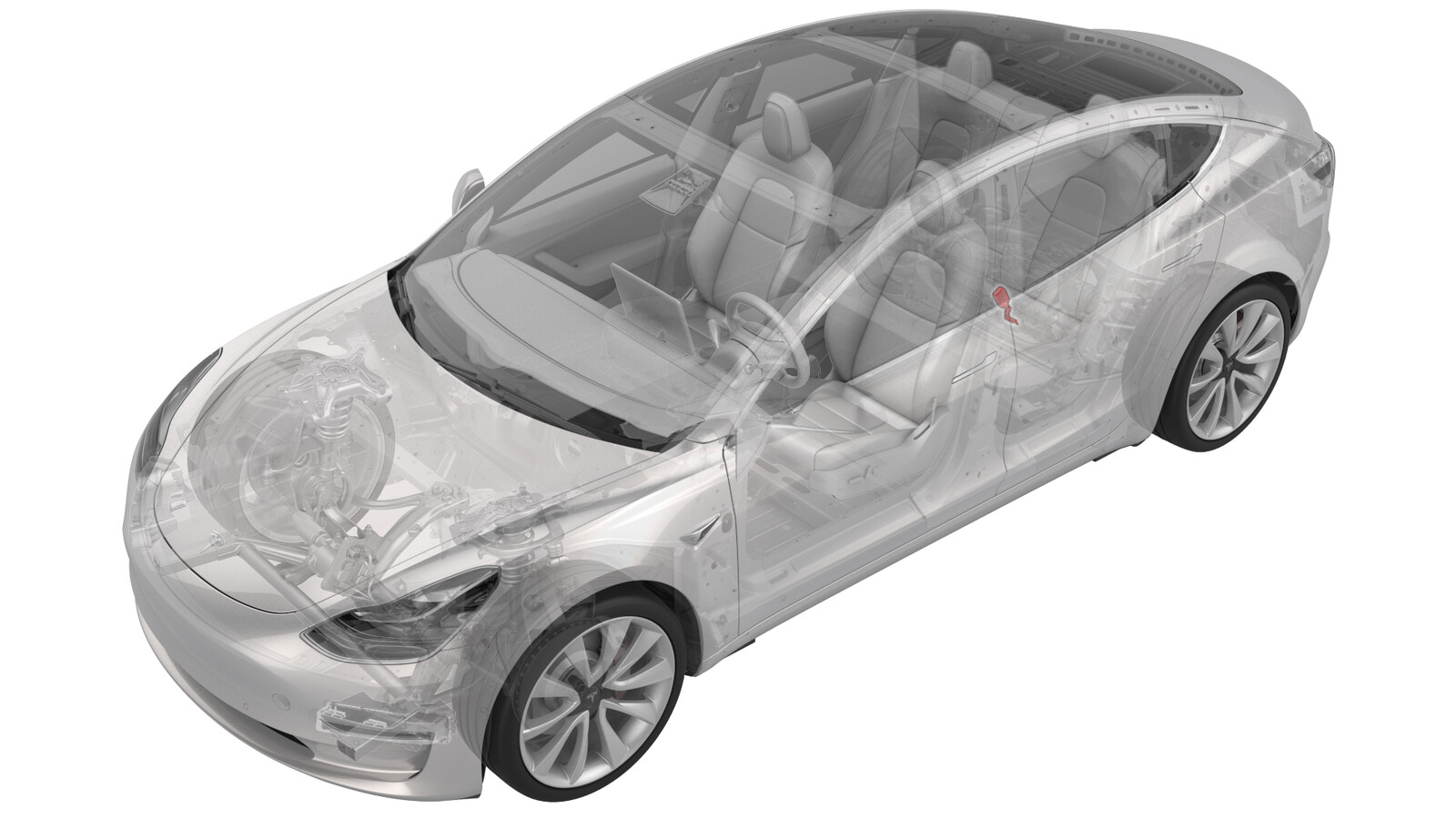

锁扣 - 第二排 - LH(拆卸和更换)

校正代码 20057002 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1032900-00-A 感应加热工具

扭矩规格

表 1. 扭矩规格: 锁扣 - 第二排 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧锁扣固定到车身的螺纹胶螺栓
40 Nm (29.5 lbs-ft)
  • 15 毫米套筒
  • 3 英寸加长件
  • 感应加热工具(如需要)
更换 螺栓涂有螺纹胶。如果螺栓难以拆下,可以使用感应加热器。

拆卸

  1. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 断开左后座椅安全带锁扣电气连接器。
  3. 松开将电气连接器内螺纹接口侧固定到车身螺柱的塑料支架。
  4. 拆卸并弃置将第二排左侧锁扣固定到车身的螺栓,然后从车辆上拆下锁扣。
    40 Nm (29.5 lbs-ft)
    提示: 如果螺栓难以拆下,请使用感应加热工具融化粘贴片材料。将感应加热工具线圈置于螺栓周围,然后将螺栓加热 20 秒。等待螺栓冷却 2 分钟,然后拆下并弃用螺栓。感应加热器线圈、螺栓和相邻区域将处于极热状态。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用感应加热器时,装有心脏起搏器或其他电子或金属外科植入物的人员必须与感应加热器保持至少 1 米(3 英尺)距离。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用感应加热器前,请取出口袋里的所有金属物品(如硬币、钥匙、电子设备和工具)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用感应加热器前,确保工作区域备有经正确维护的灭火器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请在通风条件良好的区域使用感应加热器。
    标注 描述
    1 第二排左侧顶部锁扣
    2 第二排中间座椅安全带锚固件
    3 底部左侧高压电池仓内侧纵梁

安装

  1. 本视频展示了如何将第二排左侧座椅锁扣正确叠加到第二排中间座椅安全带锚固件上:
  2. 将第二排中间座椅安全带锚固件放置到第二排左侧高压电池仓内侧纵梁上,安全带置于右侧。
  3. 确保安全带未扭曲,并平放在第二排座椅靠背上。
  4. 将第二排左侧座椅锁扣支架导销插入第二排左侧高压电池仓内侧纵梁孔中,然后将支架向下转到锚固件上,将导销对准锚固件上的槽口。
  5. 安装一个新螺栓,将座椅锁扣支架、座椅安全带锚固件和高压电池仓内侧纵梁固定到车身上。
    40 Nm (29.5 lbs-ft)
  6. 验证叠加情况。
    标注 描述
    1 第二排左侧顶部锁扣
    2 第二排中间座椅安全带锚固件
    3 底部左侧高压电池仓内侧纵梁
  7. 安装将电气连接器内螺纹接口侧固定到车身螺柱的塑料支架。
  8. 连接左后座椅安全带锁扣电气连接器。
  9. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
