鼓风机电机 - HVAC(带加热泵款)(拆卸和更换)
校正代码 18103212 2.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 11 月 16 日:更新了程序,提供了在不拆卸横梁的情况下接触鼓风机电机的新方法。
- 2023 年 8 月 23 日:更新了电子驻车制动 (EPB) 维护模式参考。
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
程序
-
打开所有四个车门
注如果车辆正在断电,请闩上后车门以防意外关闭
- 降下所有四个车窗
-

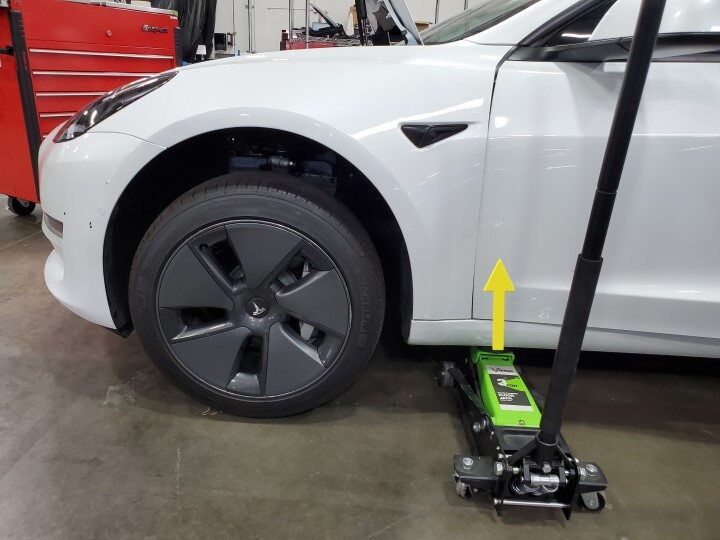

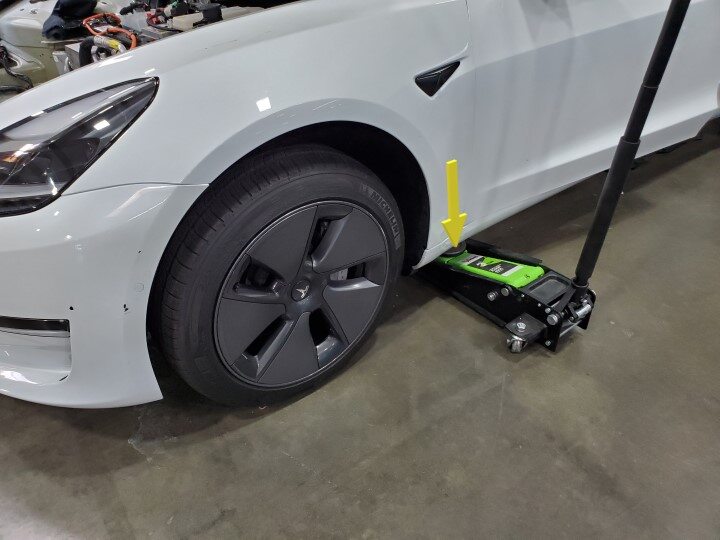

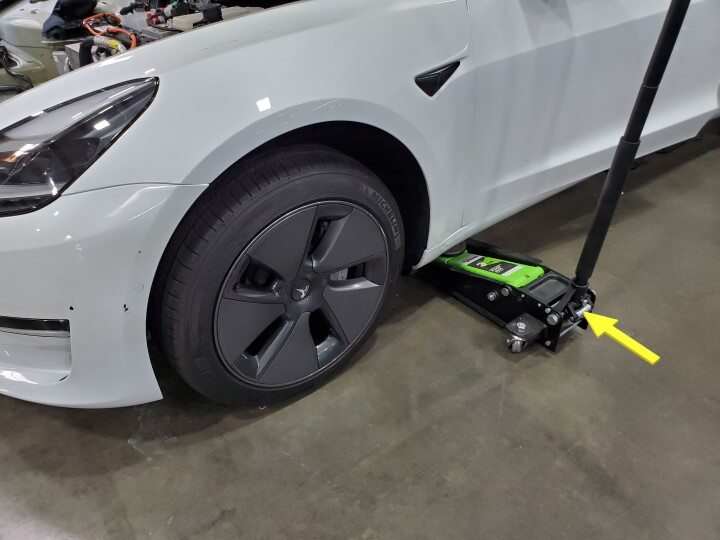

部分撑起车辆左前部
注请勿将车轮抬离地面,抬起车辆时以车轮和轮罩之间留出间隙为宜。
-

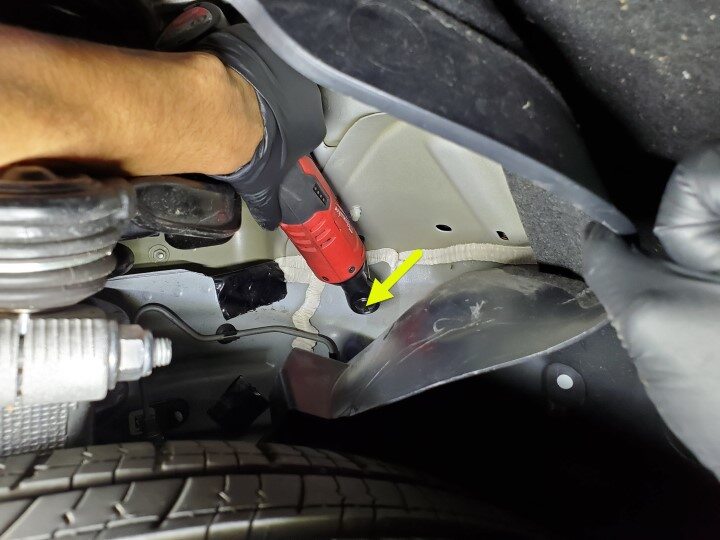

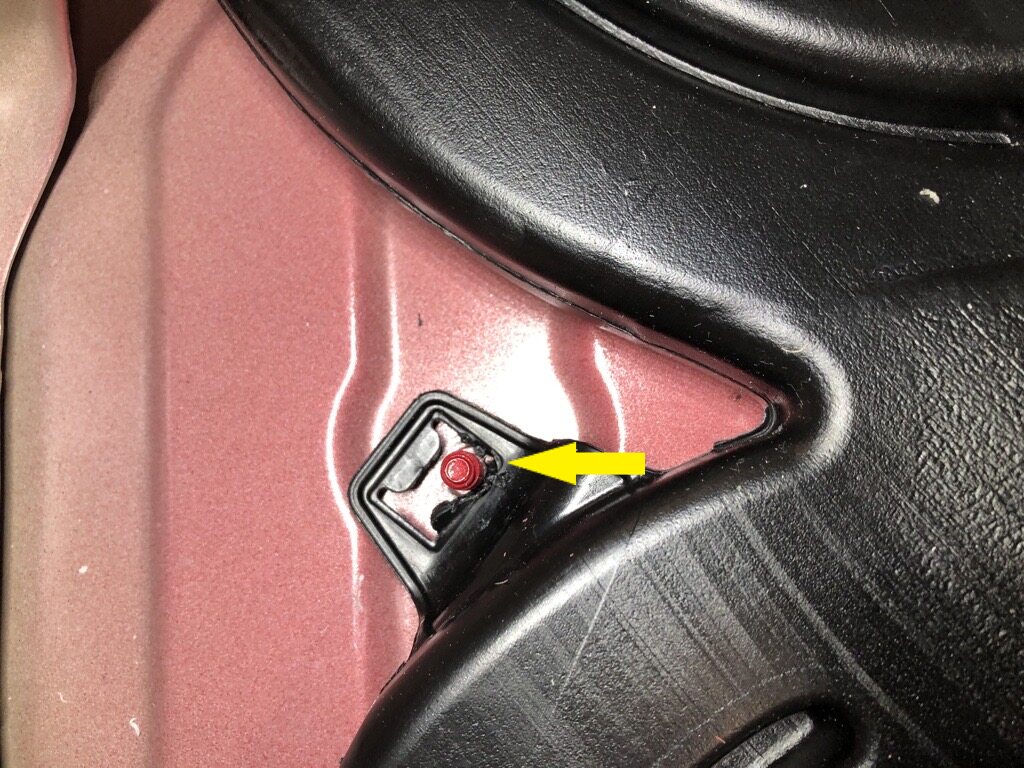

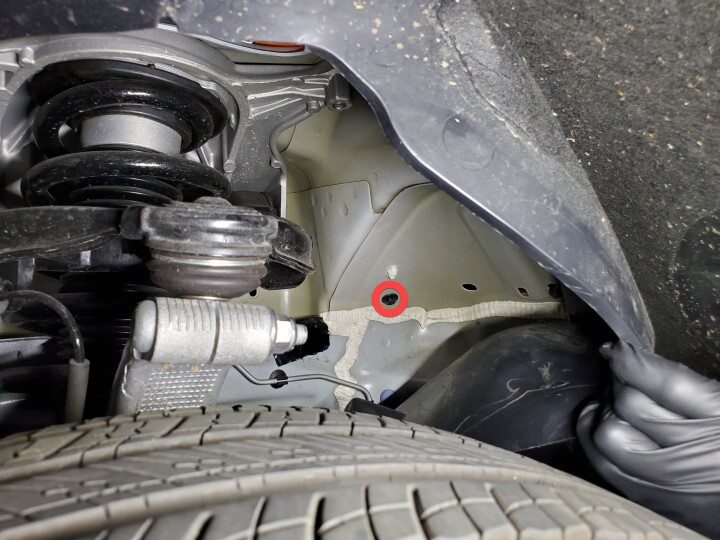

拆卸将清洗器储液罐固定到车身的下部螺栓
注1 个螺栓,10 毫米,3 Nm;将车轮内衬拉至一旁
-

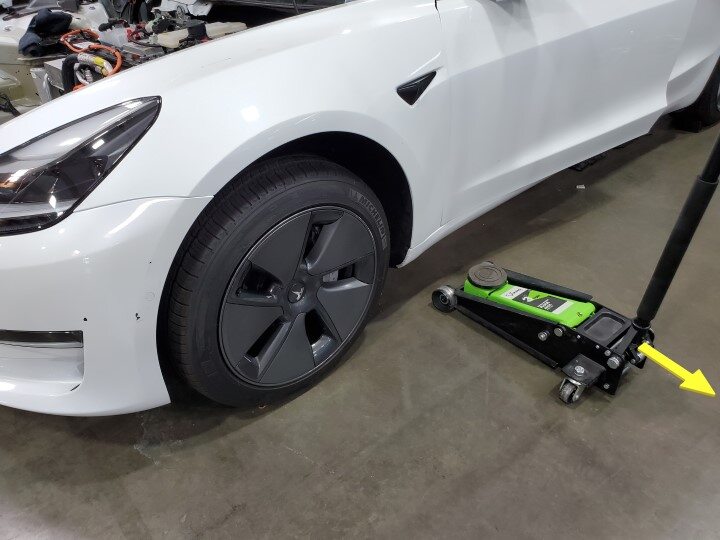

降下车辆,取走卧式千斤顶
-

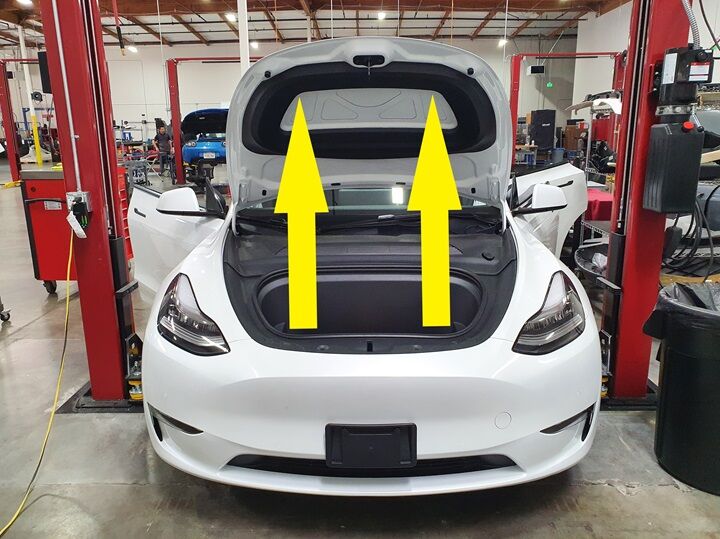

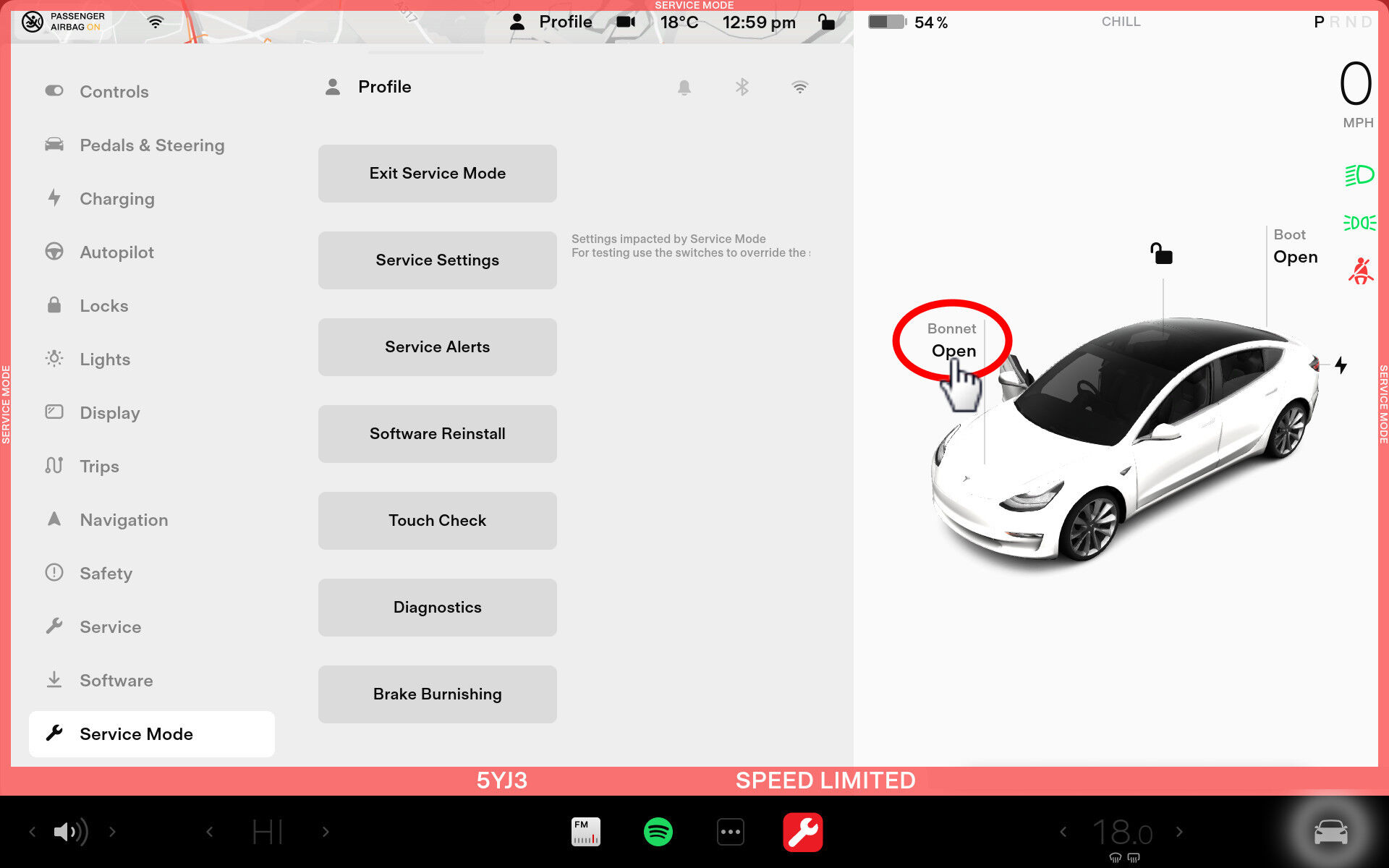

打开前备箱盖
注点击触摸屏上的“打开”按钮以松开闩锁,手动抬起锁盖
-
拆卸后挡板
注12 个卡子;存放时,仅允许将后挡板可见面朝上
-

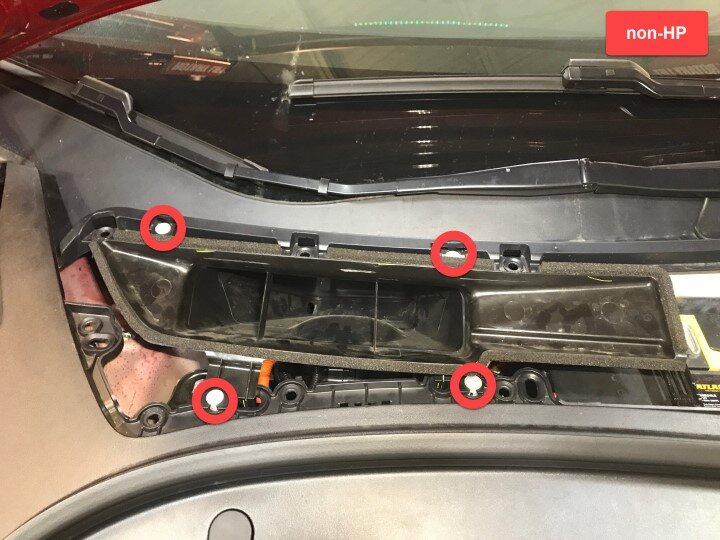

拆卸驾驶室上部进气槽总成
注3 个卡子;有些配置可能有 4 个卡子
-
从前备箱总成上拆下封闭板
注4 个卡子,1 个连接器;前备箱安全开关,3 个导片;从底部抓住封闭板,然后将其向上拉动以松开卡子;断开开关
-
拆卸用于固定前备箱总成的螺栓
注7 个螺栓,10 毫米,5 Nm;提起 RBN 盖板以操作上部紧固件;新款车可能未配备此盖板
-
将前备箱总成从车辆上拆下
注12 个卡子;更换损坏或丢失的卡子;旧款车上的卡子数量可能不同
-

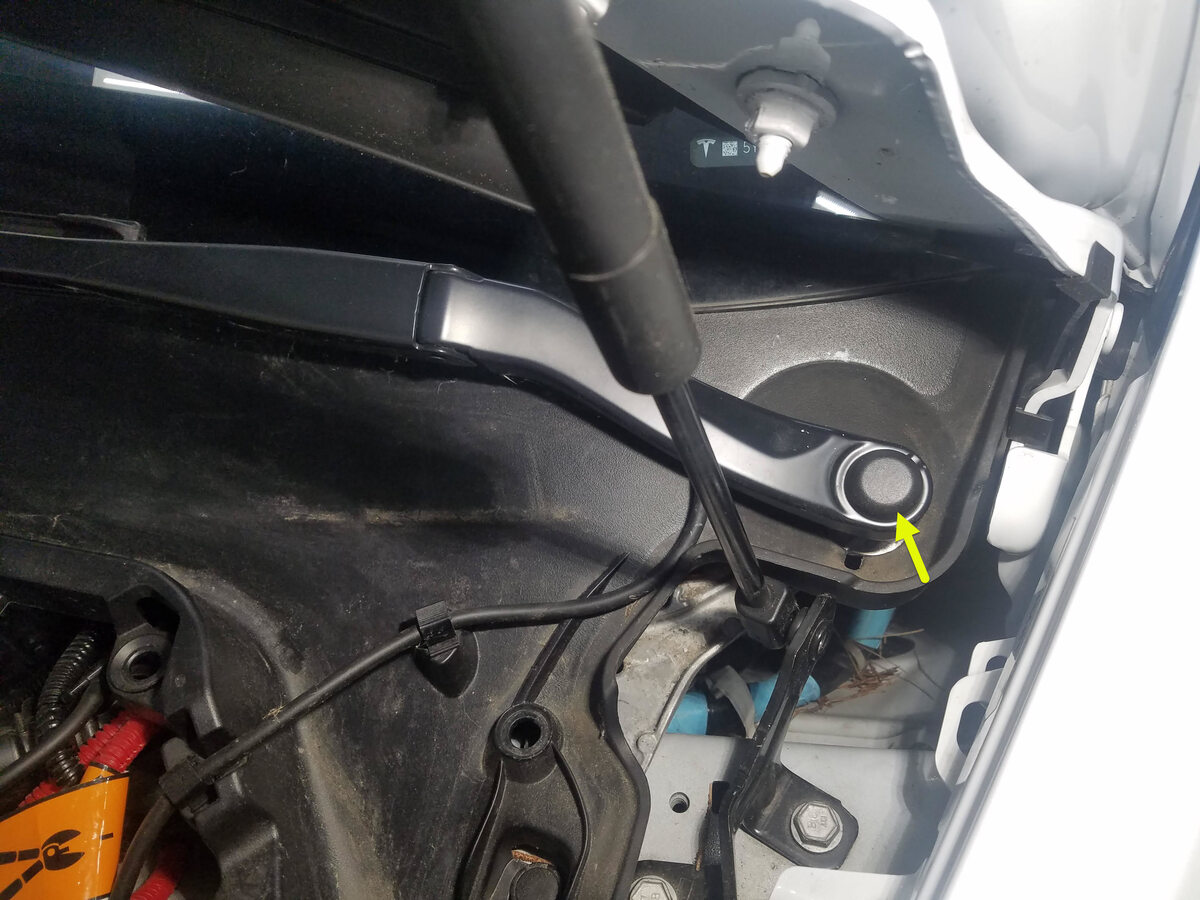

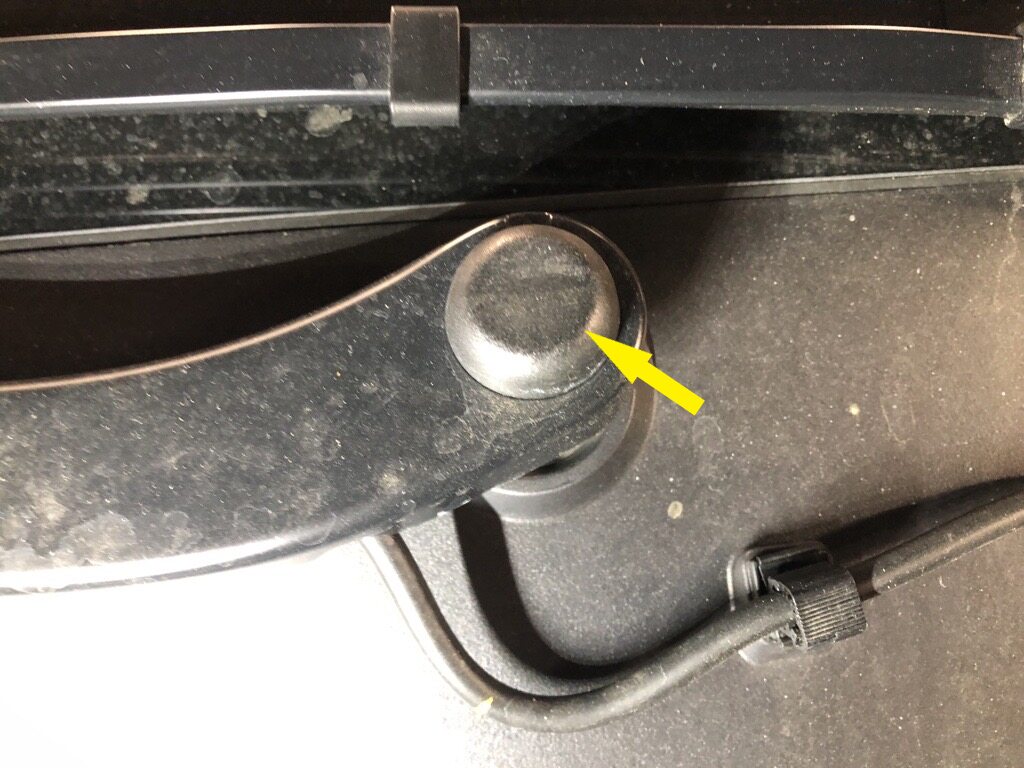

拆卸右侧雨刮器臂螺母盖
注1 个盖子
-

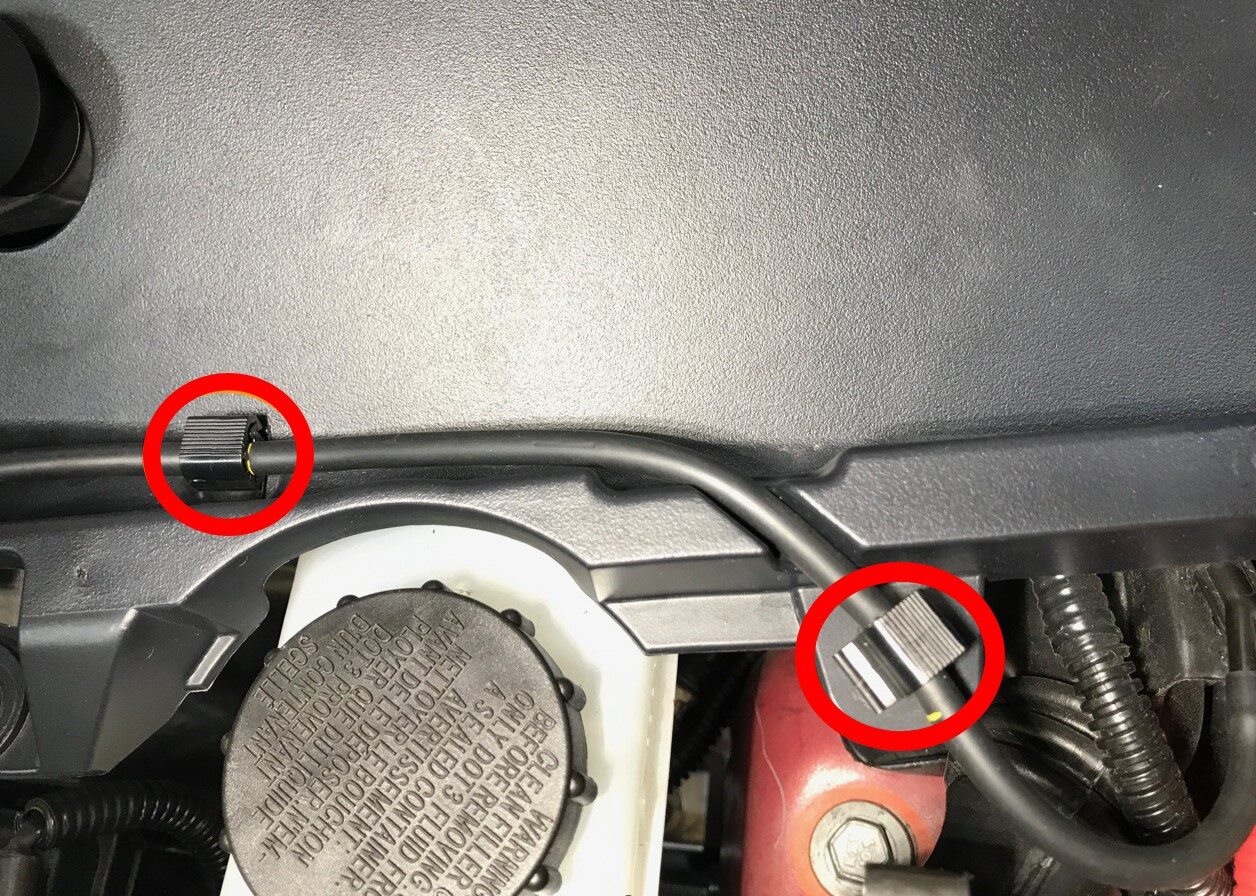

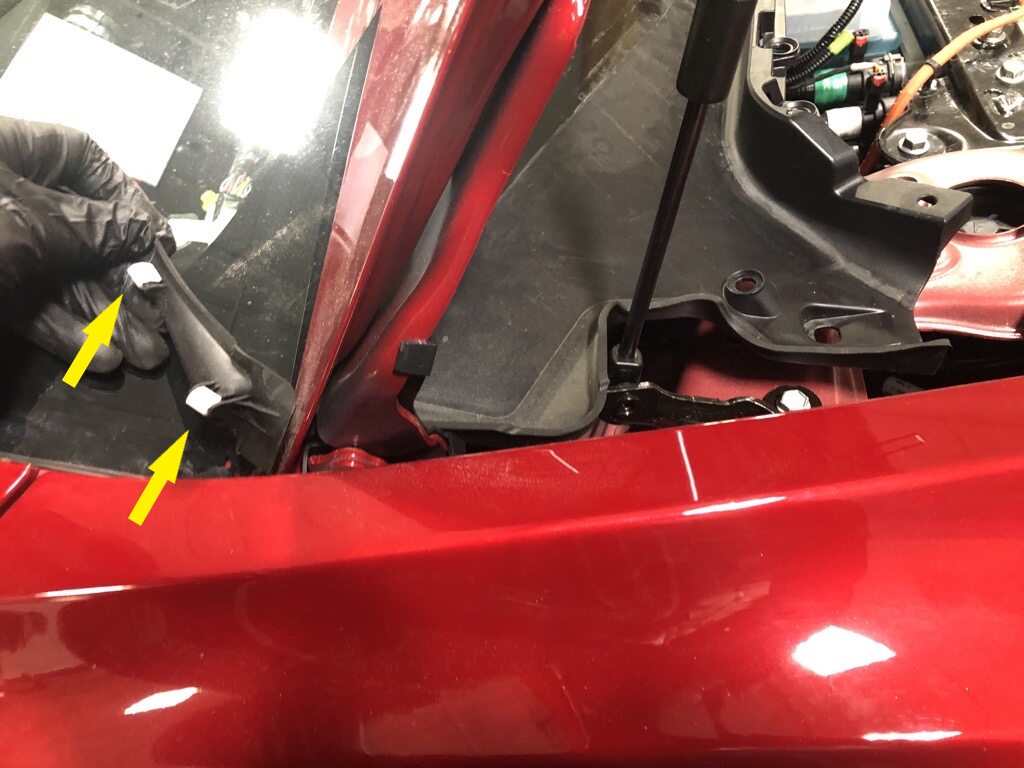

将清洗器软管从右侧雨刮器臂上断开
注2 个卡子,1 个软管;断开 Y 型管接头并松开清洗器软管夹
-

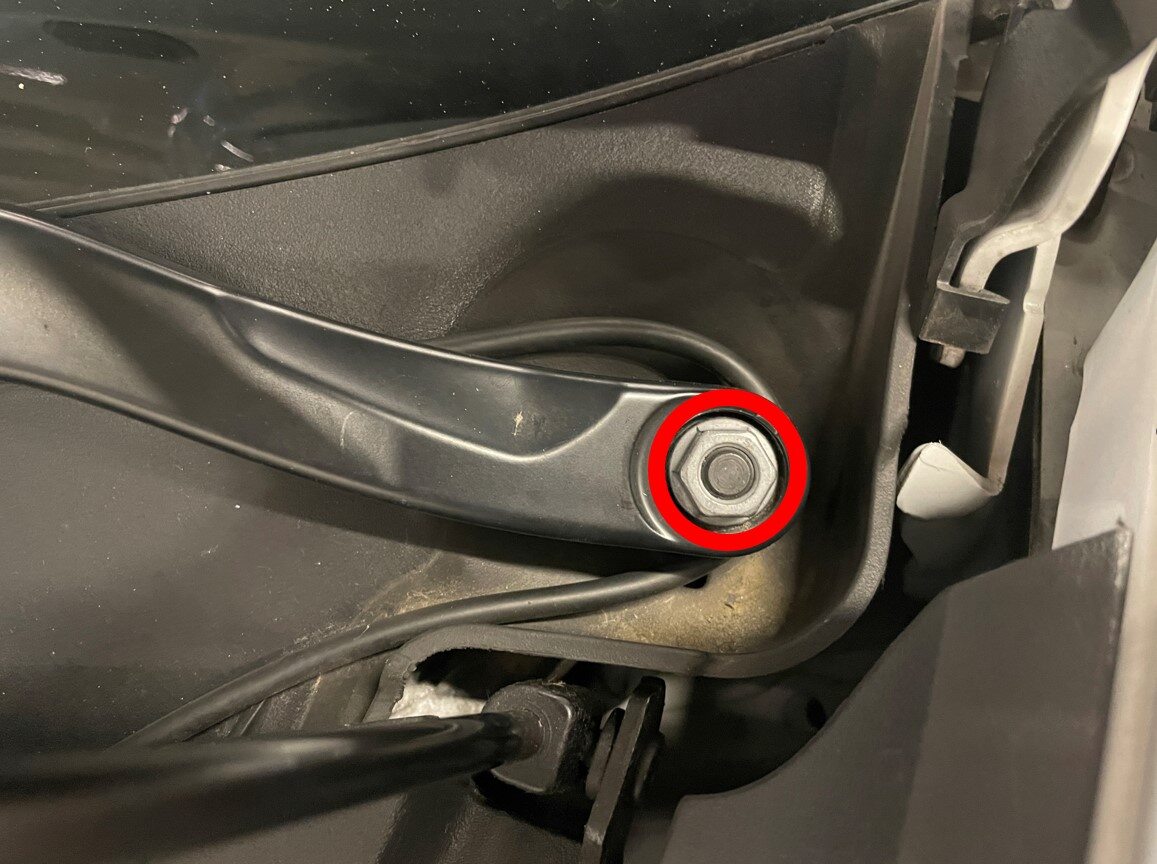

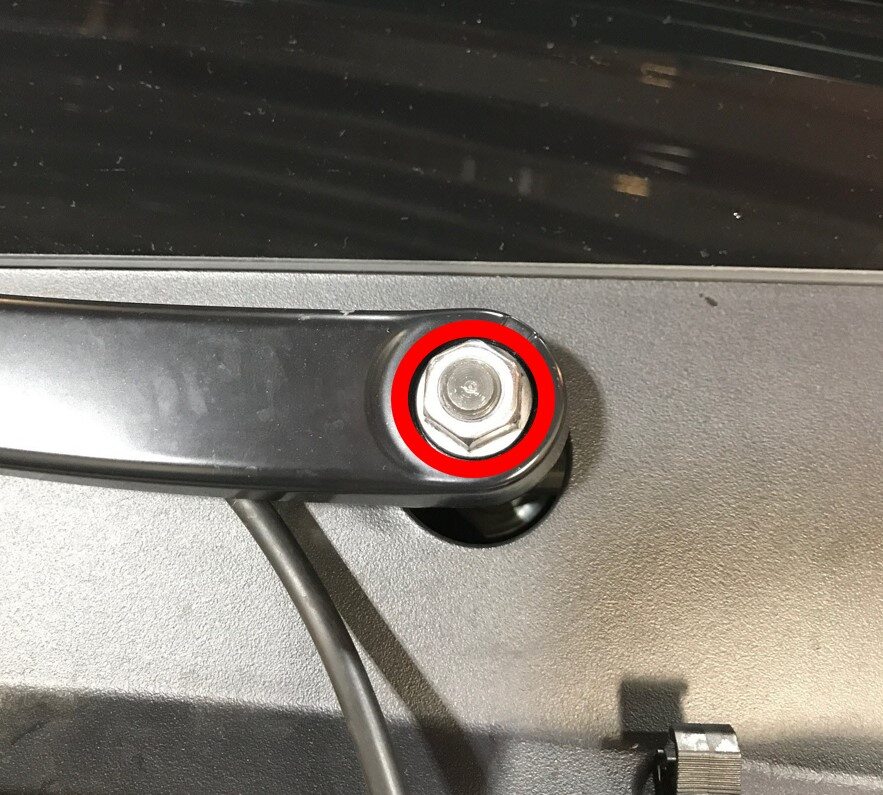

拆卸将右侧雨刮器臂固定到雨刮器模块的螺母
注1 个螺母,15 毫米,25 Nm
-

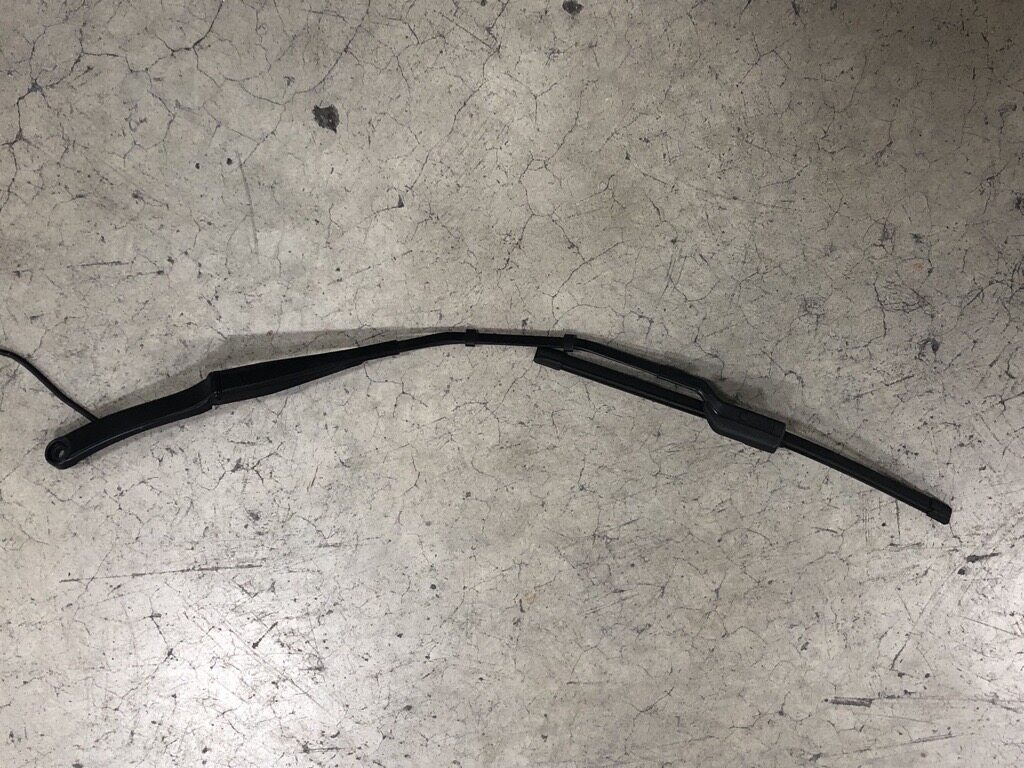

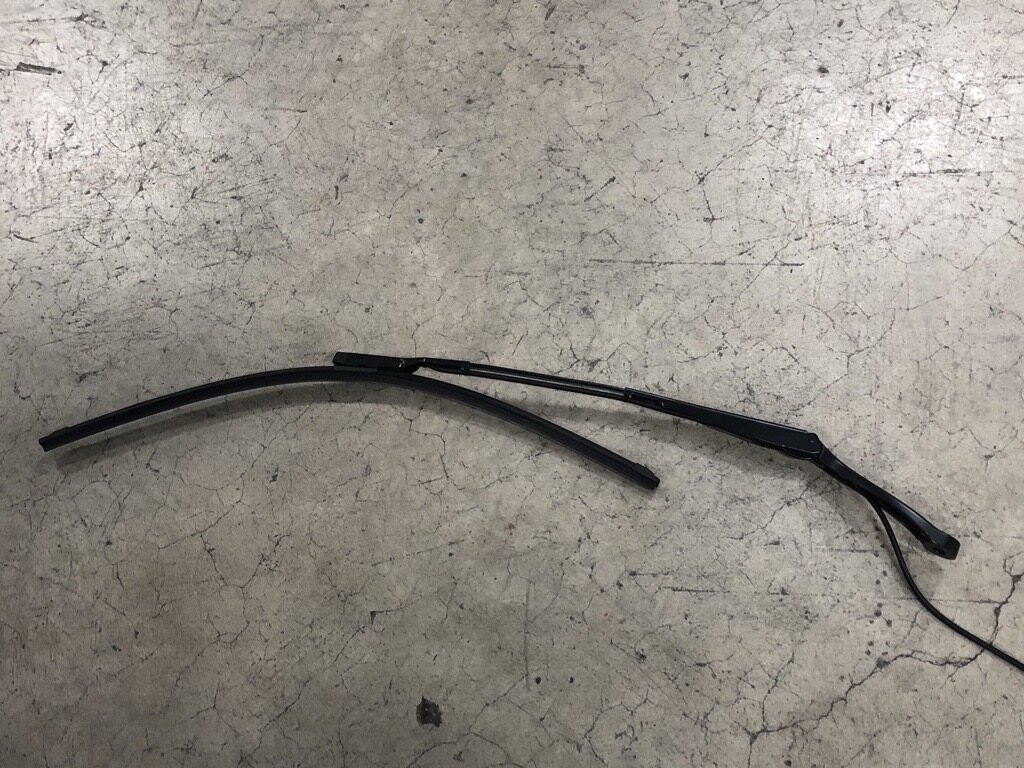

将右侧雨刮器臂和软管总成从车辆上拆下
-
拆卸左侧雨刮器臂螺母盖
注1 个盖子
-

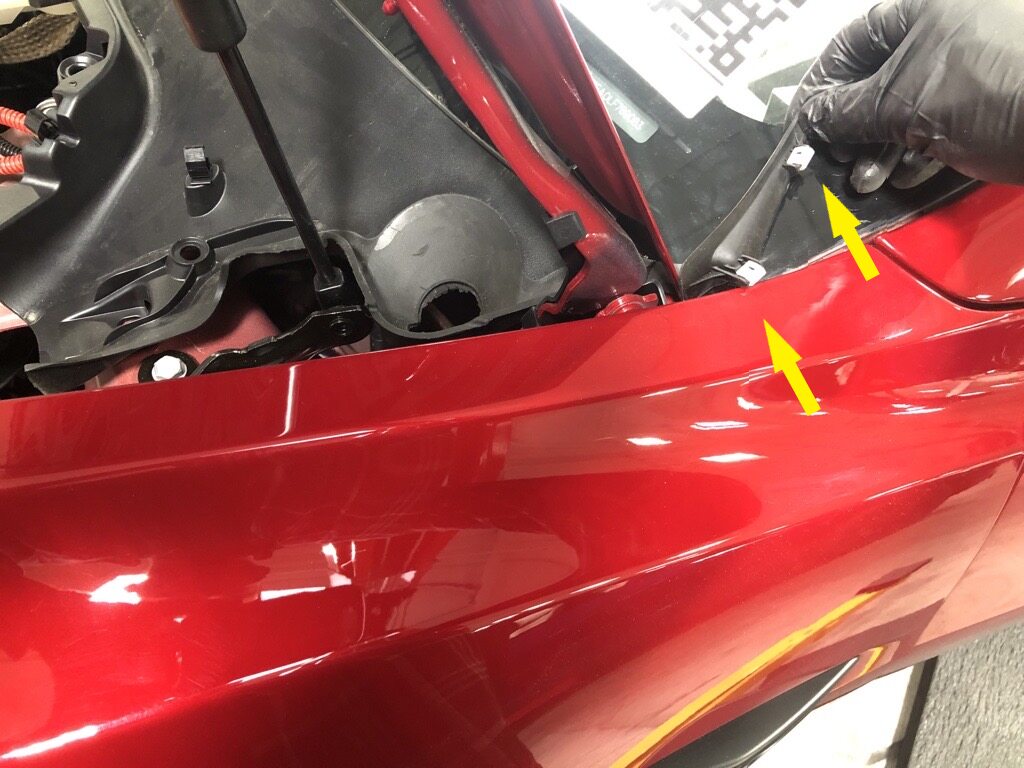

将清洗器软管从左侧雨刮器臂上断开
注2 个卡子,1 个软管;断开 Y 型管接头并松开清洗器软管夹
-
拆卸将左侧雨刮器臂固定到雨刮器模块的螺母
注1 个螺母,15 毫米,25 Nm
-
将左侧雨刮器臂和软管总成从车辆上拆下
-
拆卸左侧减震塔盖板
注2 个推拉式卡子
-
拆卸右侧减震塔盖板
注2 个推拉式卡子
-

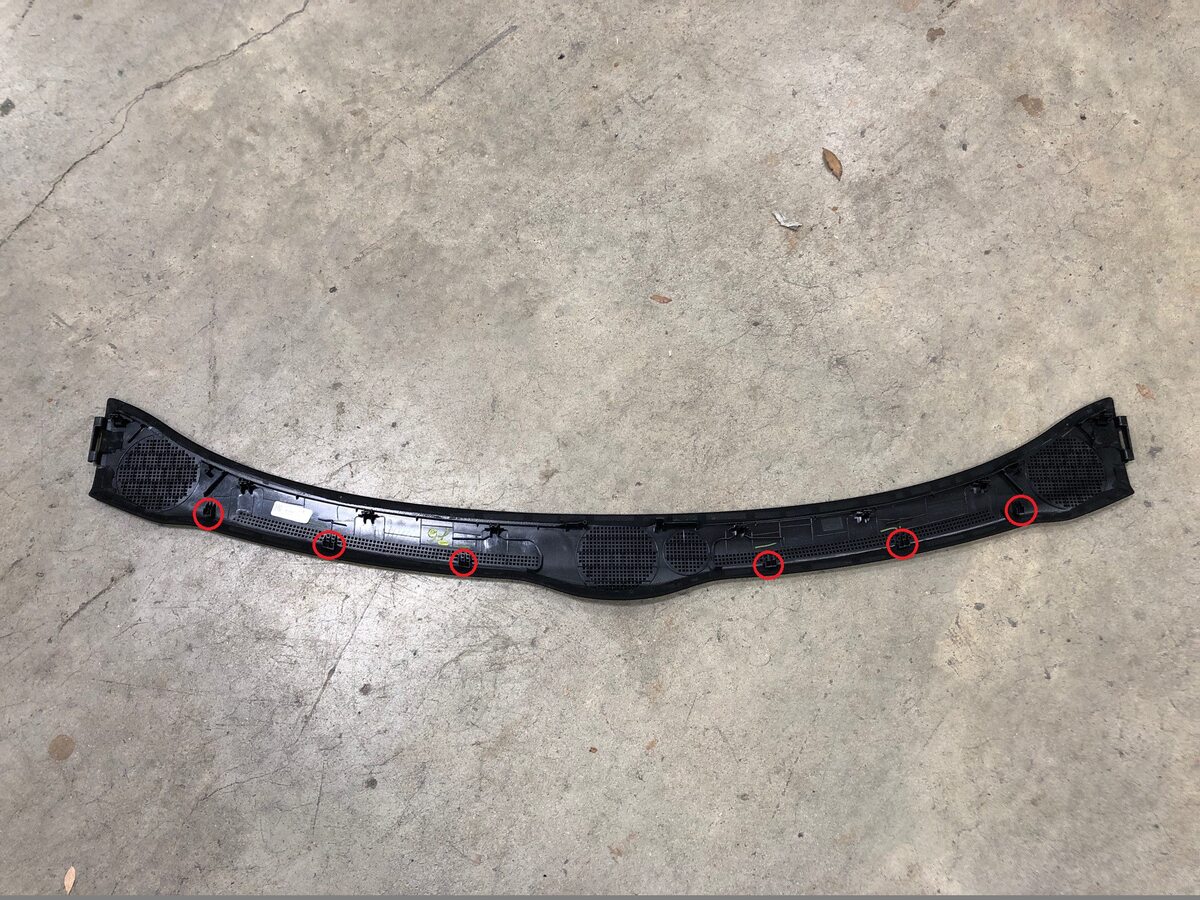

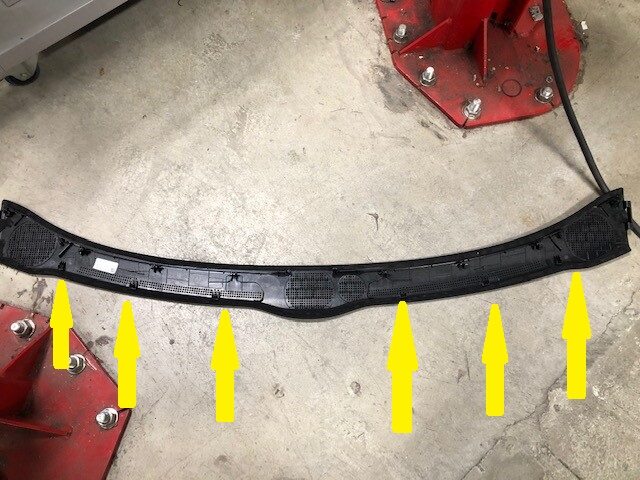

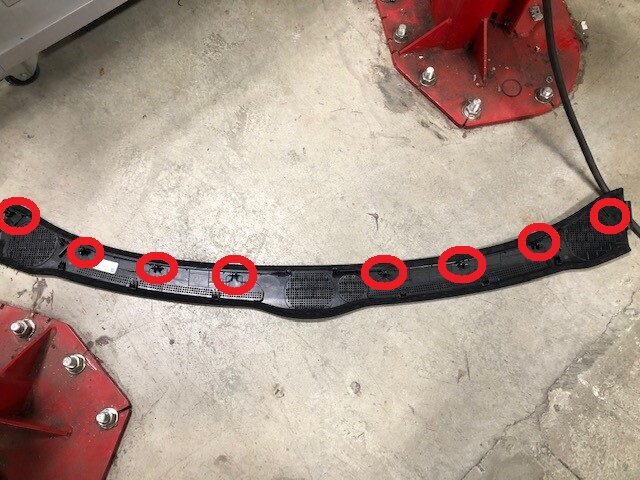

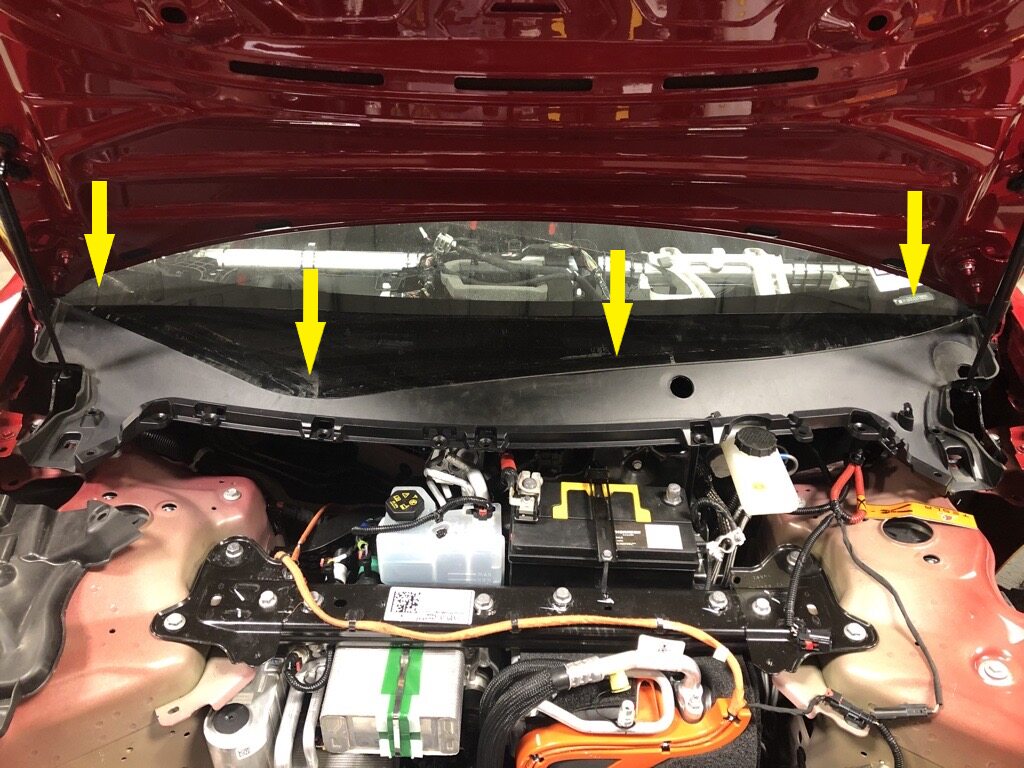

将前围篦板从挡风玻璃上松开并从车辆上拆下
注2 个推拉式卡子,6 个卡子
-

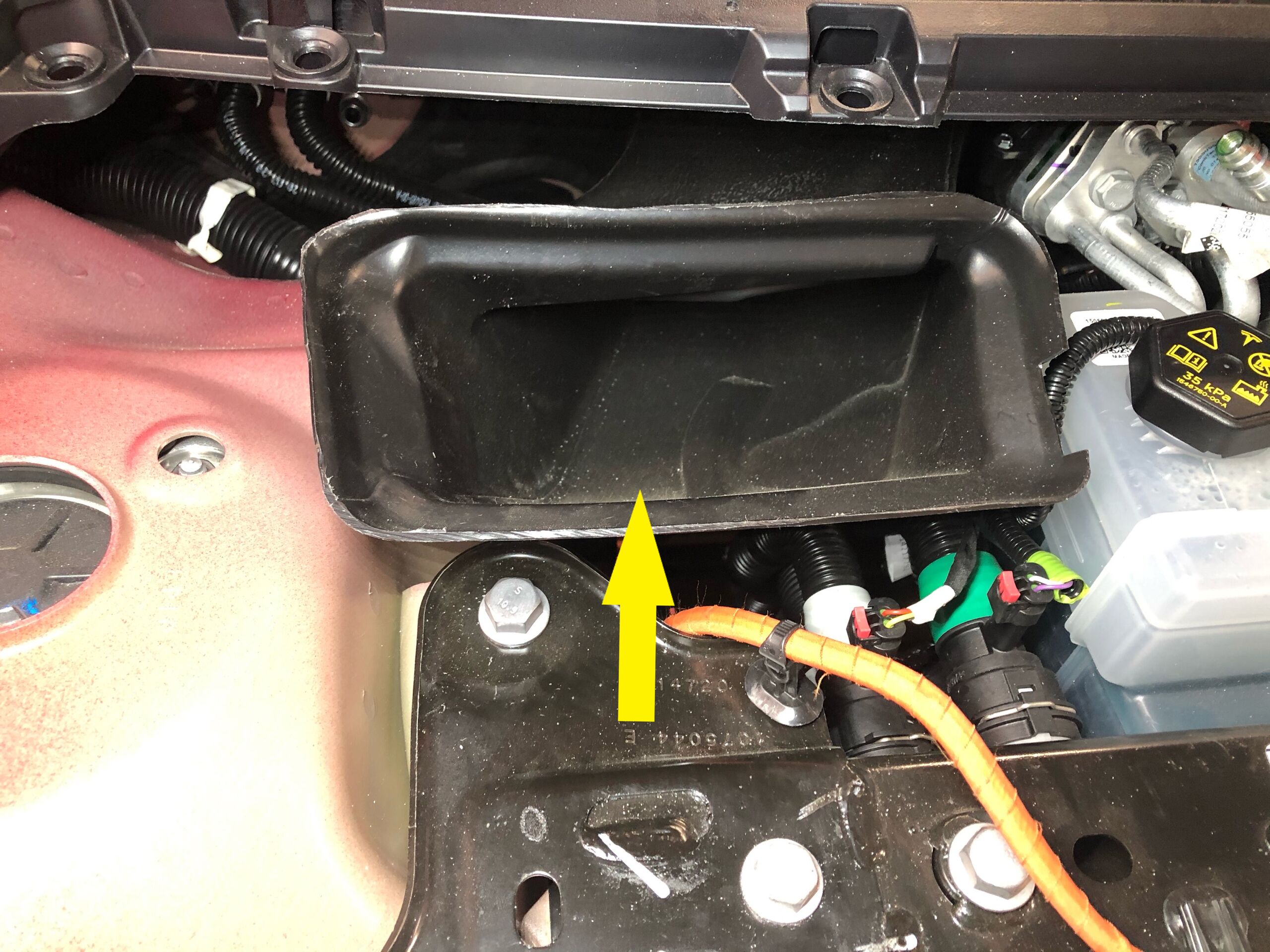

拆卸新鲜空气进气总成
注2 个螺柱;在前围篦板与前备箱之间进行操作
-

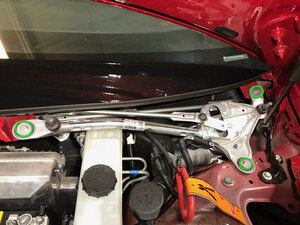

拆卸用于固定雨刮器模块的螺栓
注3 个螺栓,10 毫米,7 Nm
-

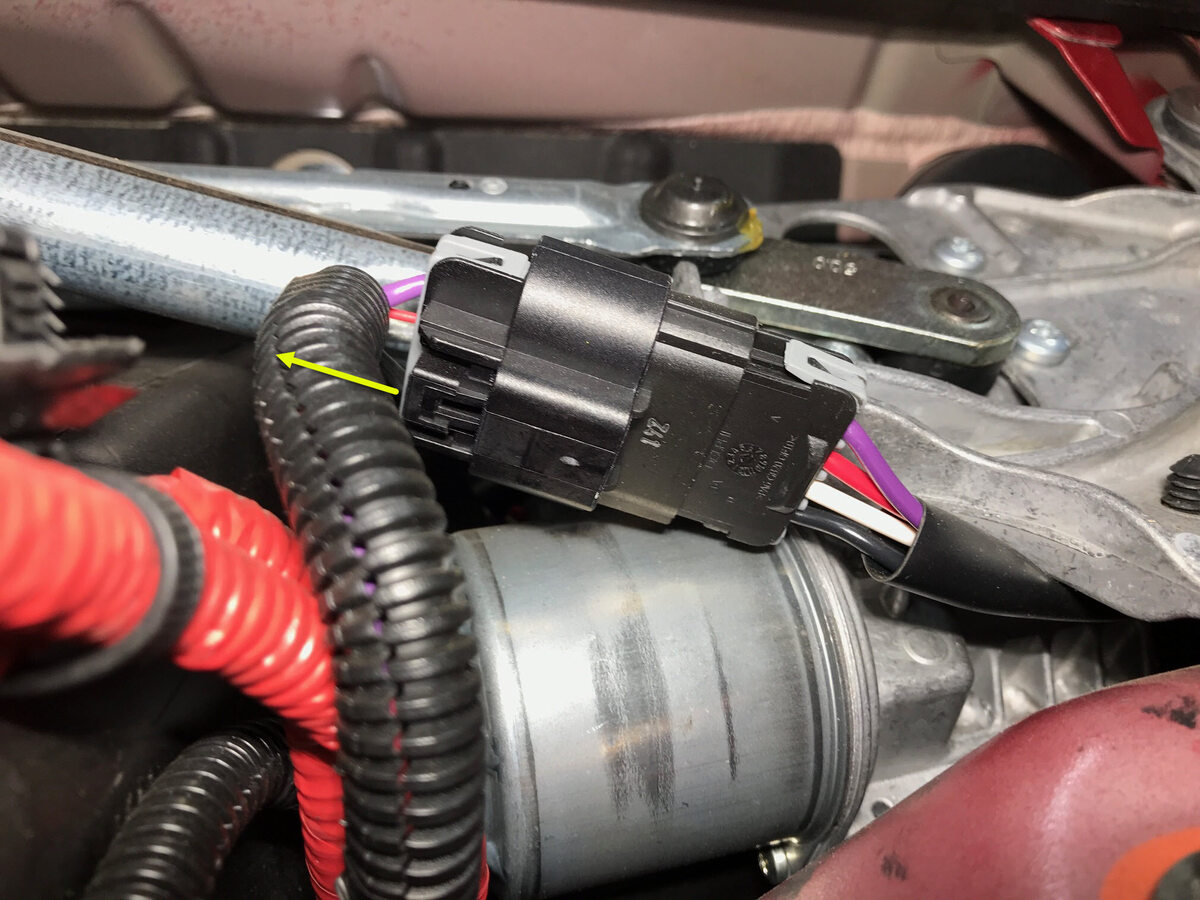

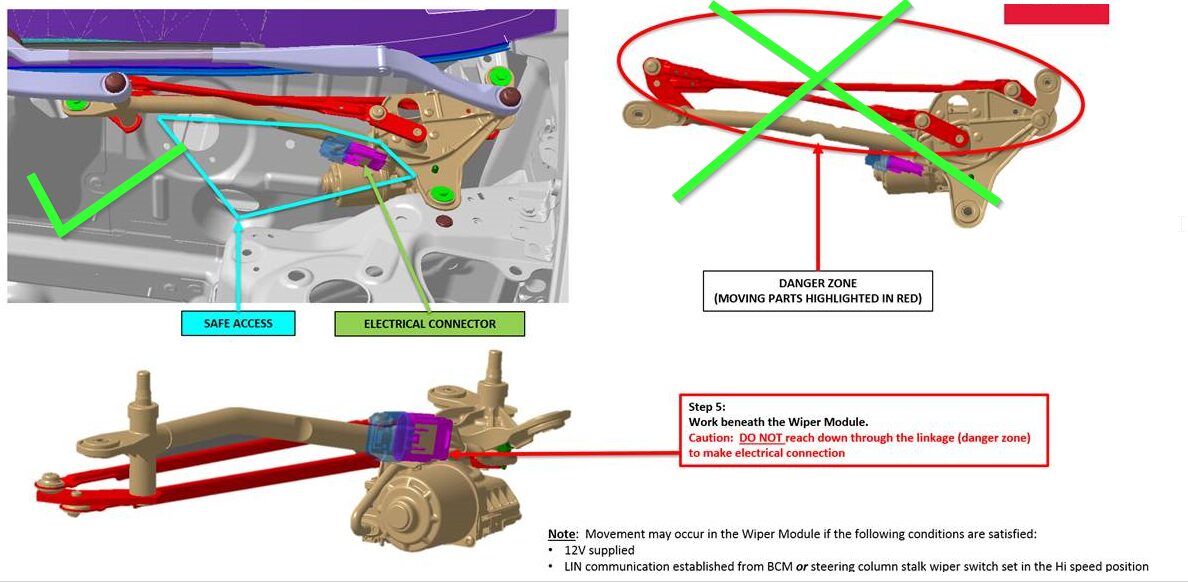

断开雨刮器模块线束
注1 个连接器;请勿将肢体置于连杆运动区域内,否则雨刮器臂会自动转为驻车模式
-

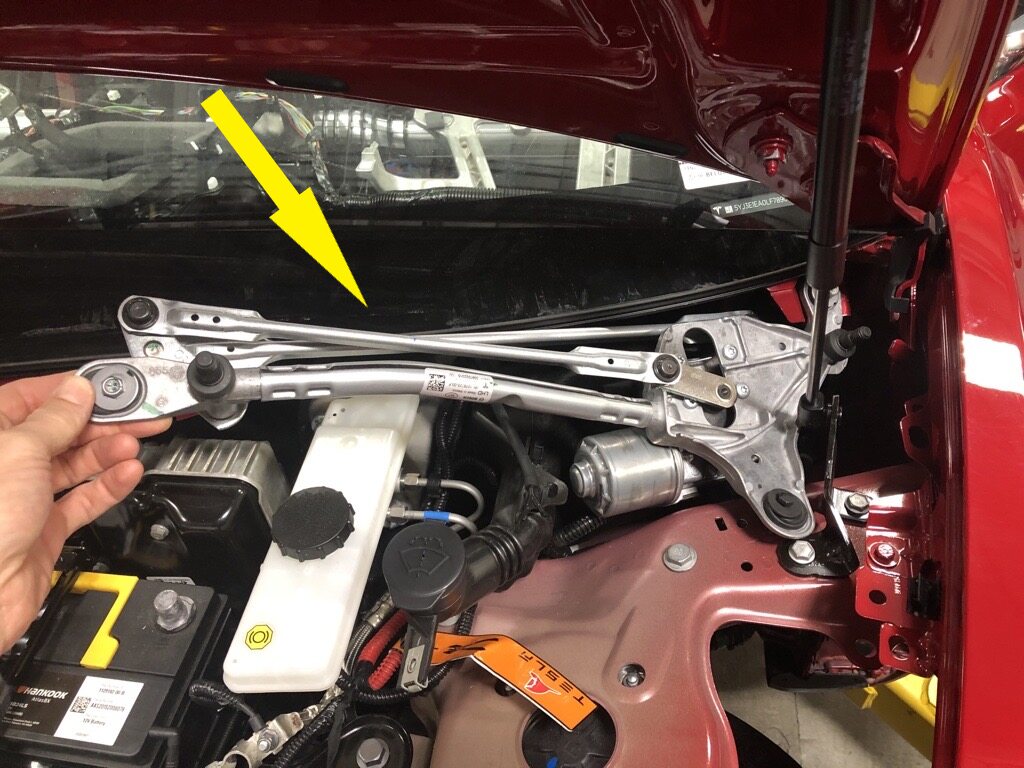

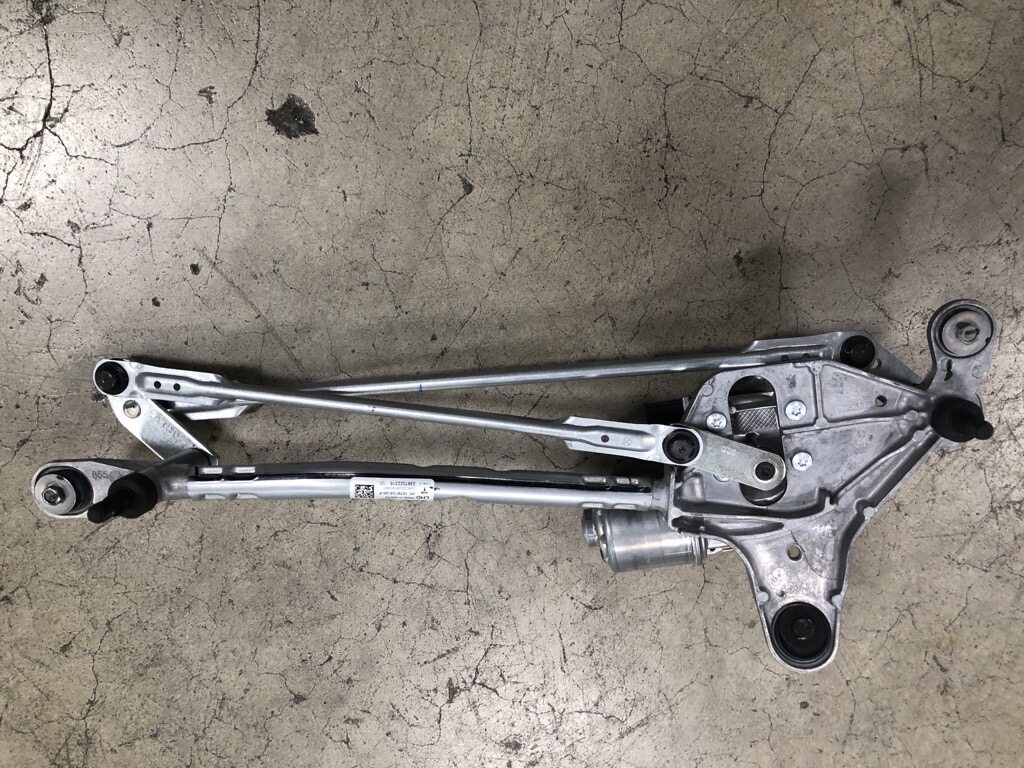

将雨刮器模块从车辆上拆下
-

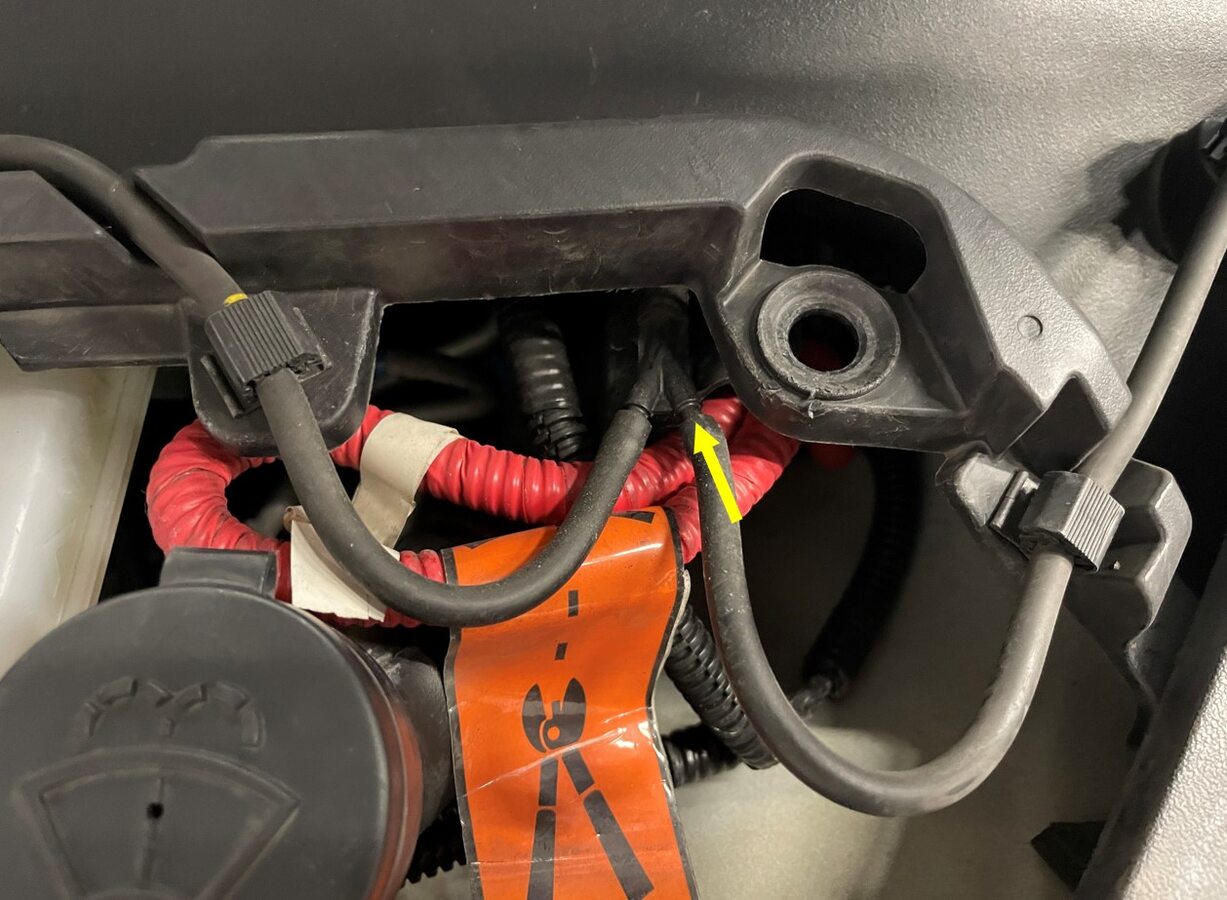

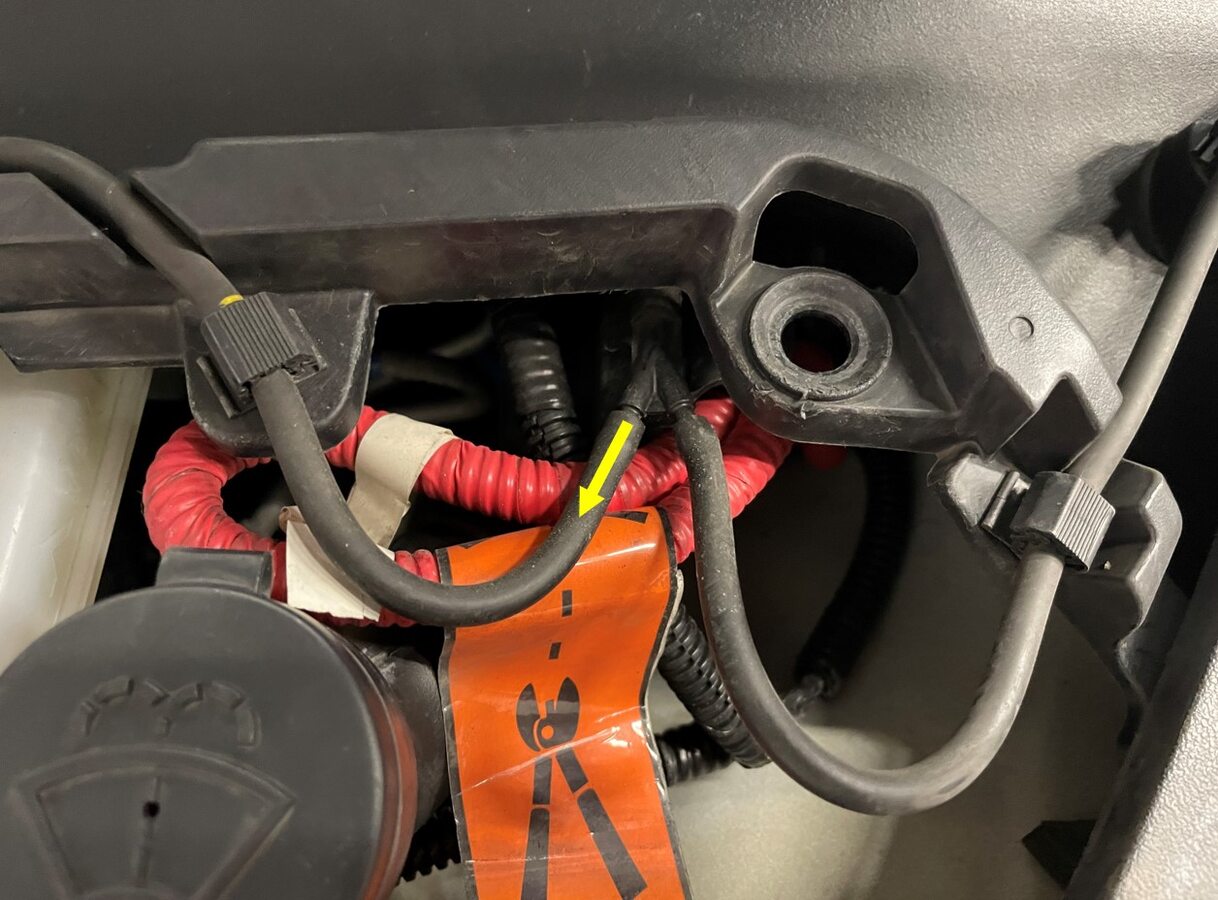

松开清洗器储液罐入口左侧的线束夹
注1 个夹子
-
拆卸将清洗器储液罐固定到车辆的上部螺栓
注1 个螺栓,10 毫米,3 Nm
-

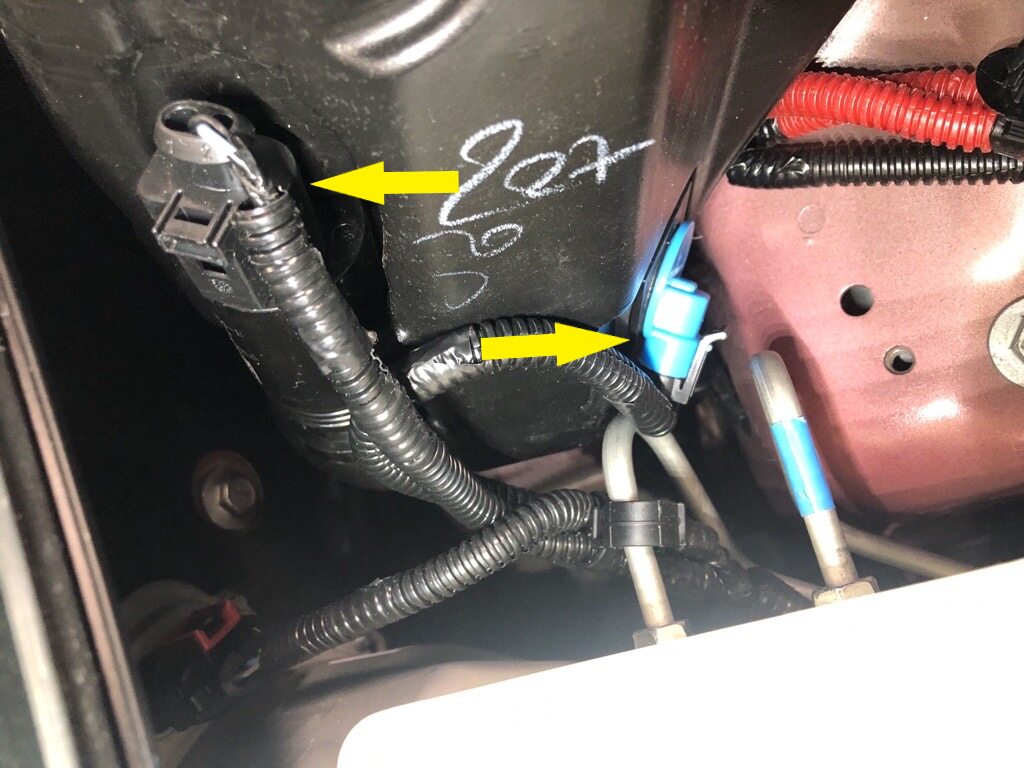

断开清洗器泵和液位传感器连接器
注2 个连接器
-

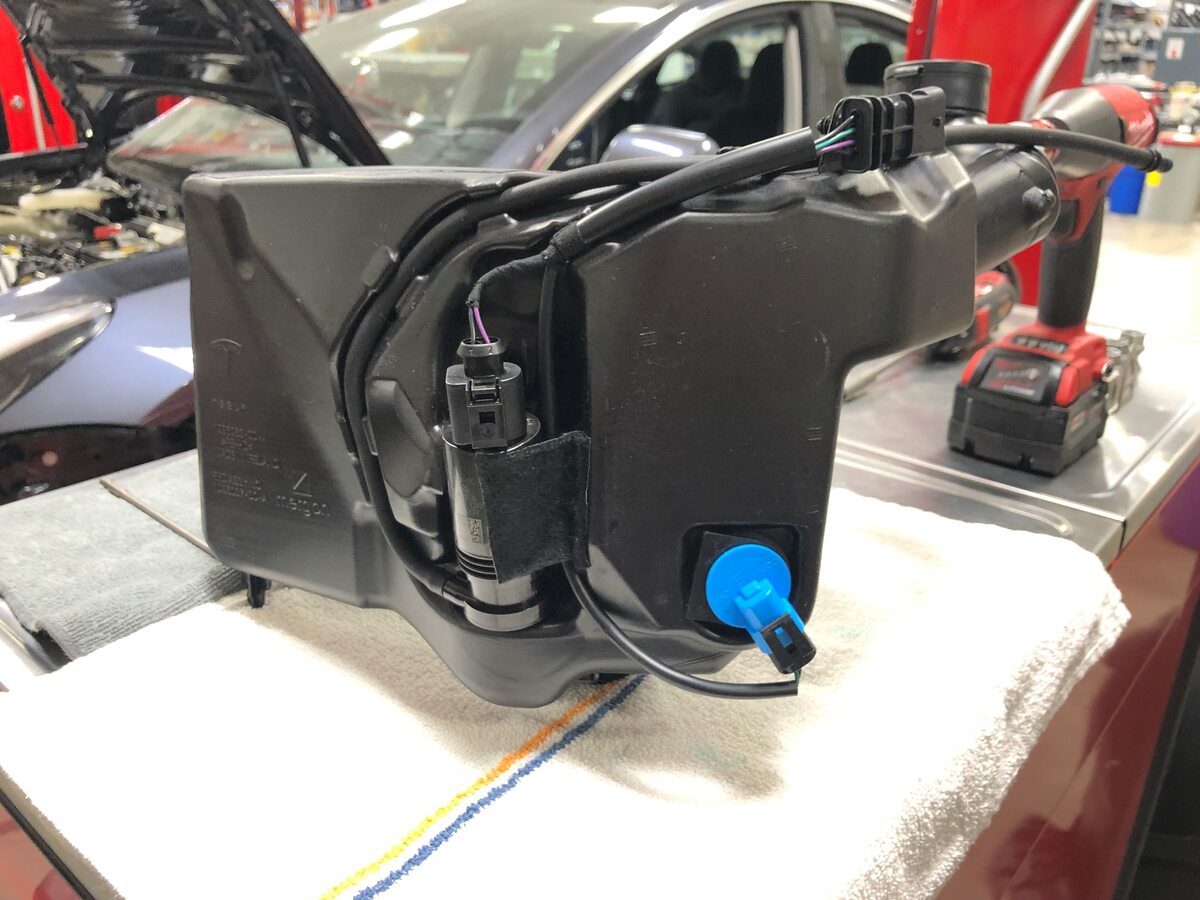

将清洗器储液罐从车辆上拆下
注2 个连接器;使清洗器储液罐保持直立状态,以防液体溢出
-

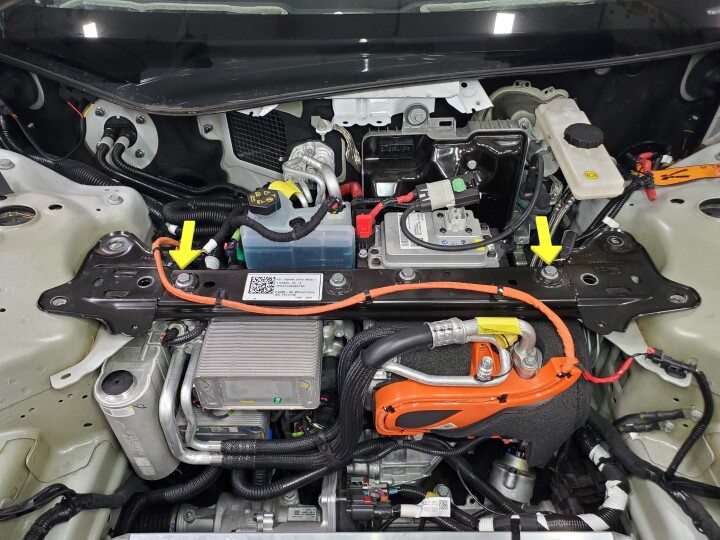

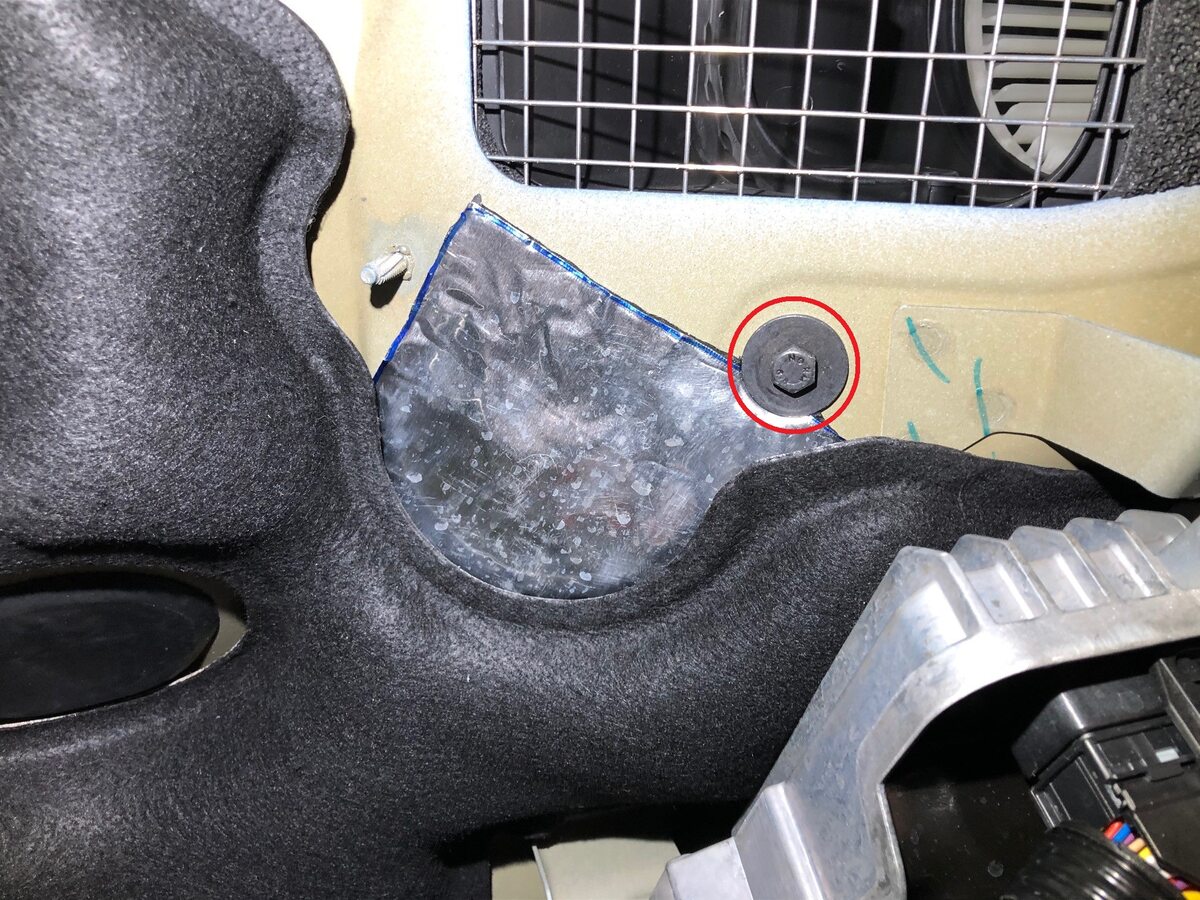

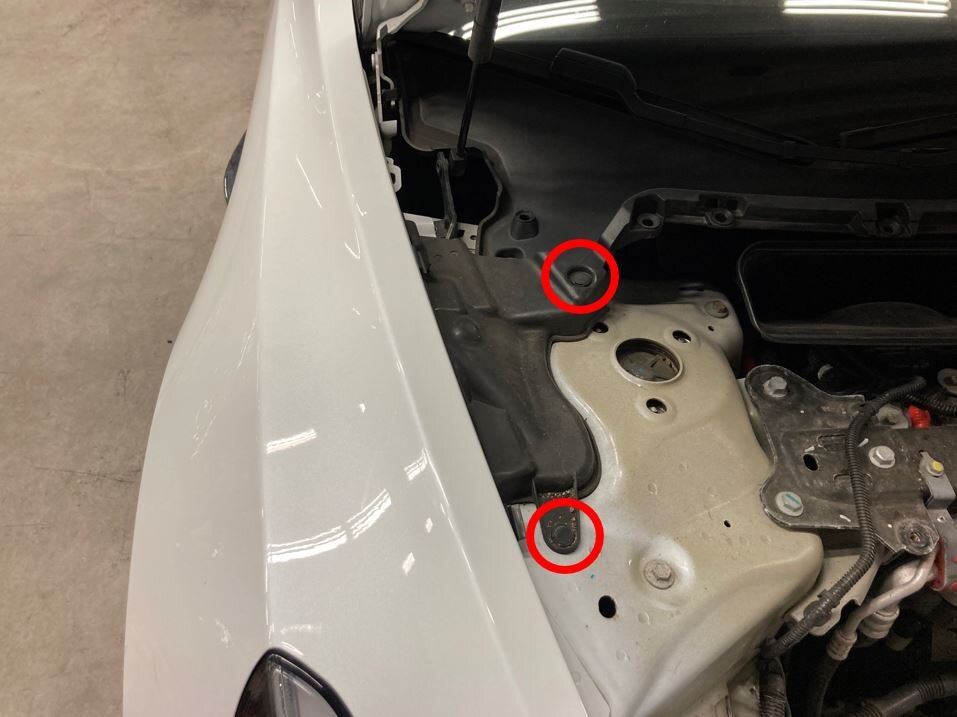

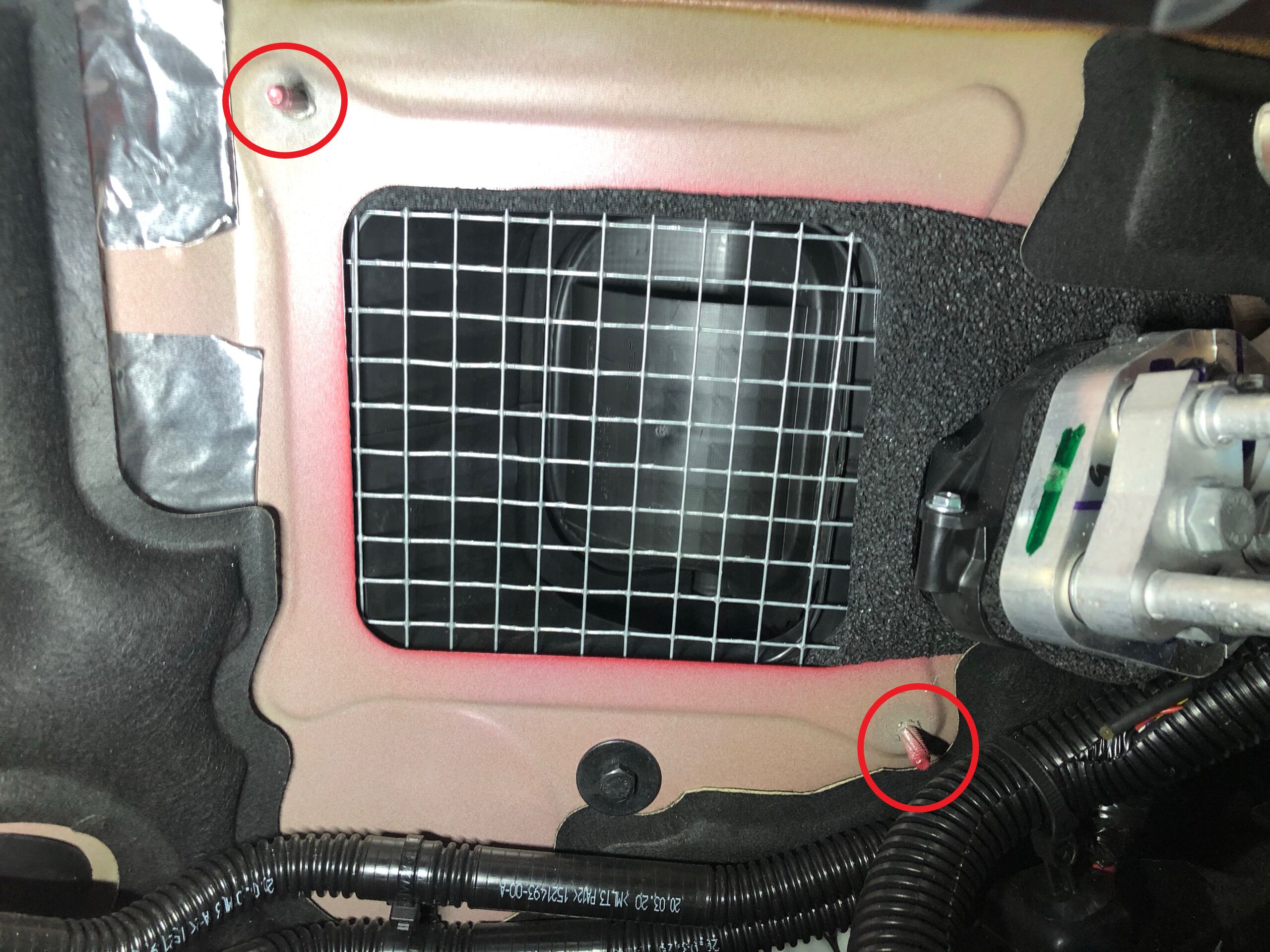

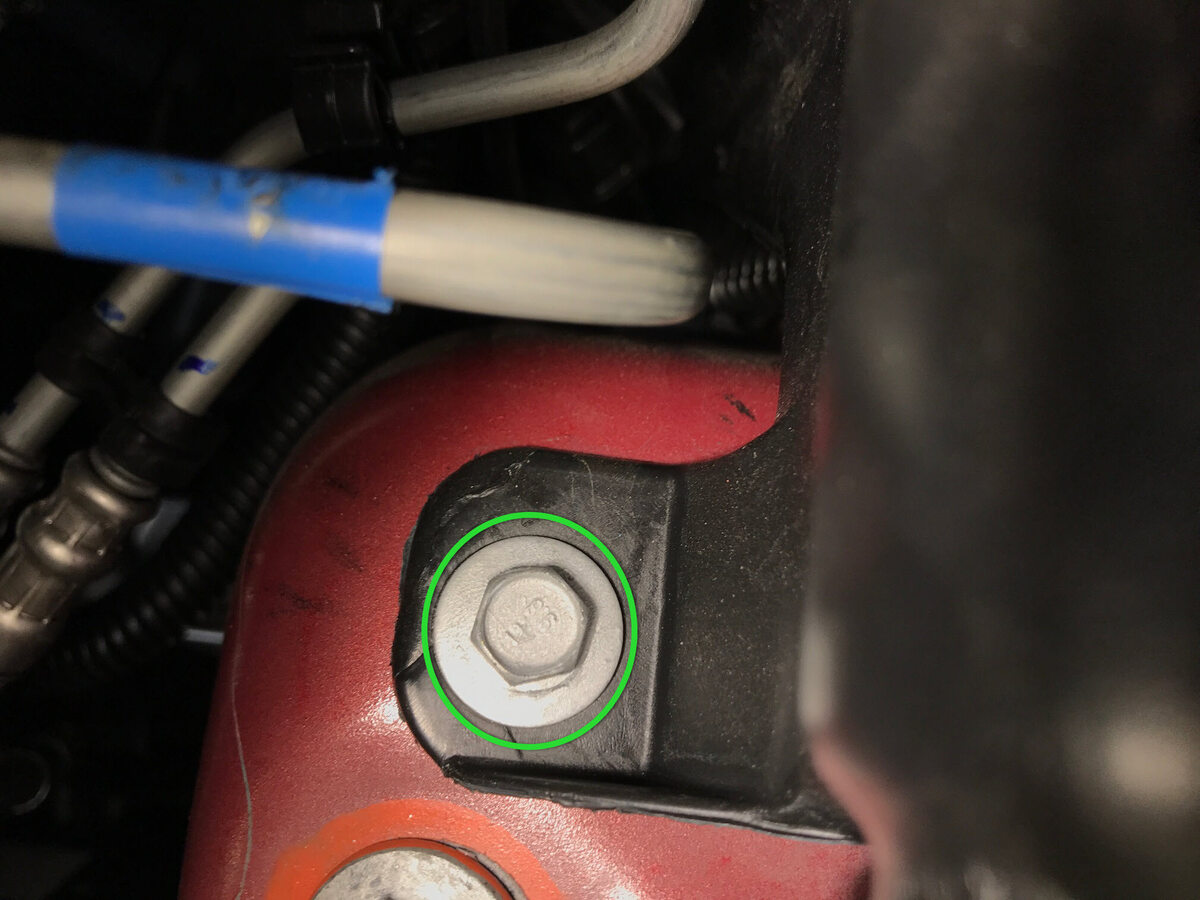

拆卸将横梁固定到隔板左侧的螺栓
注2 个螺栓,13 毫米,25 Nm
-

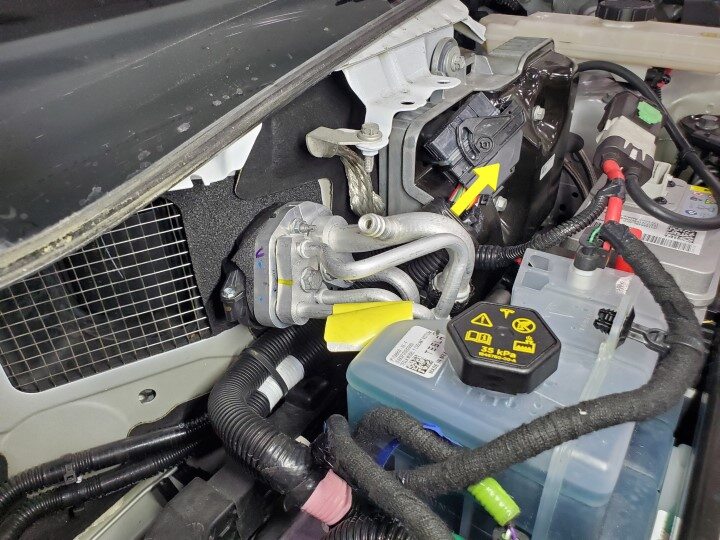

拆卸将 HVAC 总成固定到隔板右侧的螺栓
注1 个螺栓,10 毫米,5.5 Nm;拆卸期间,建议在协助下支撑 HVAC 总成
-

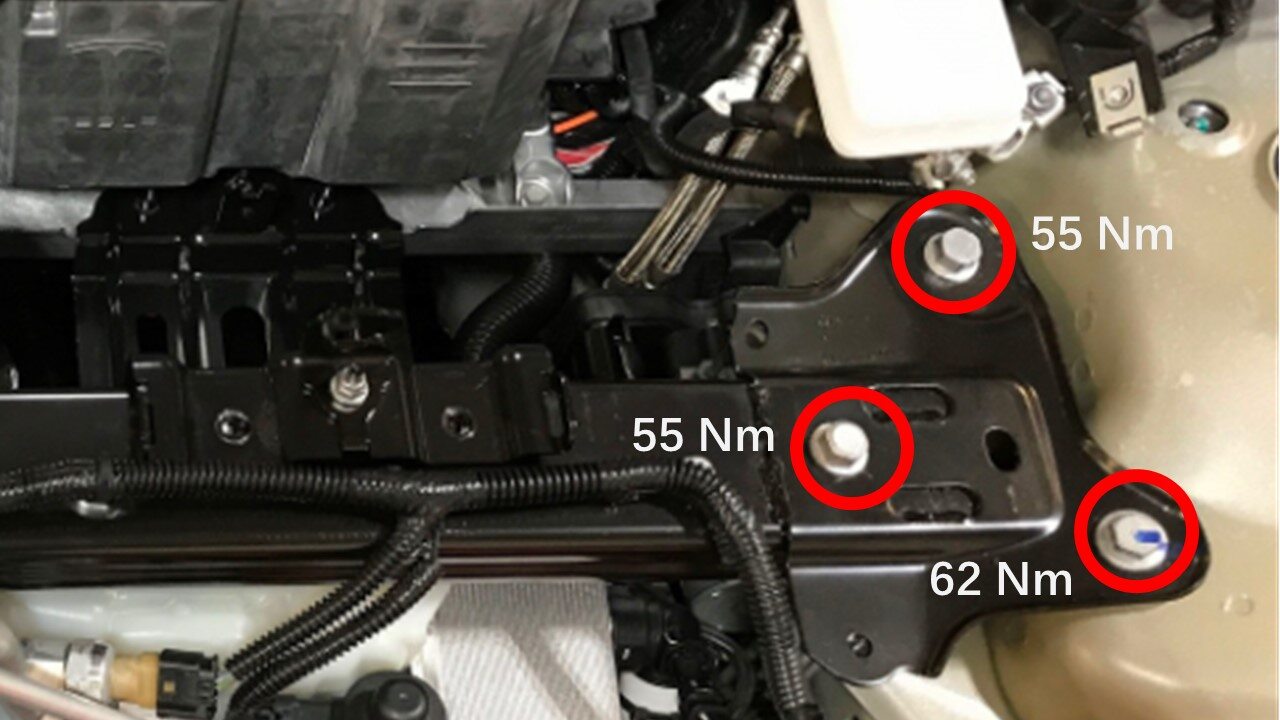

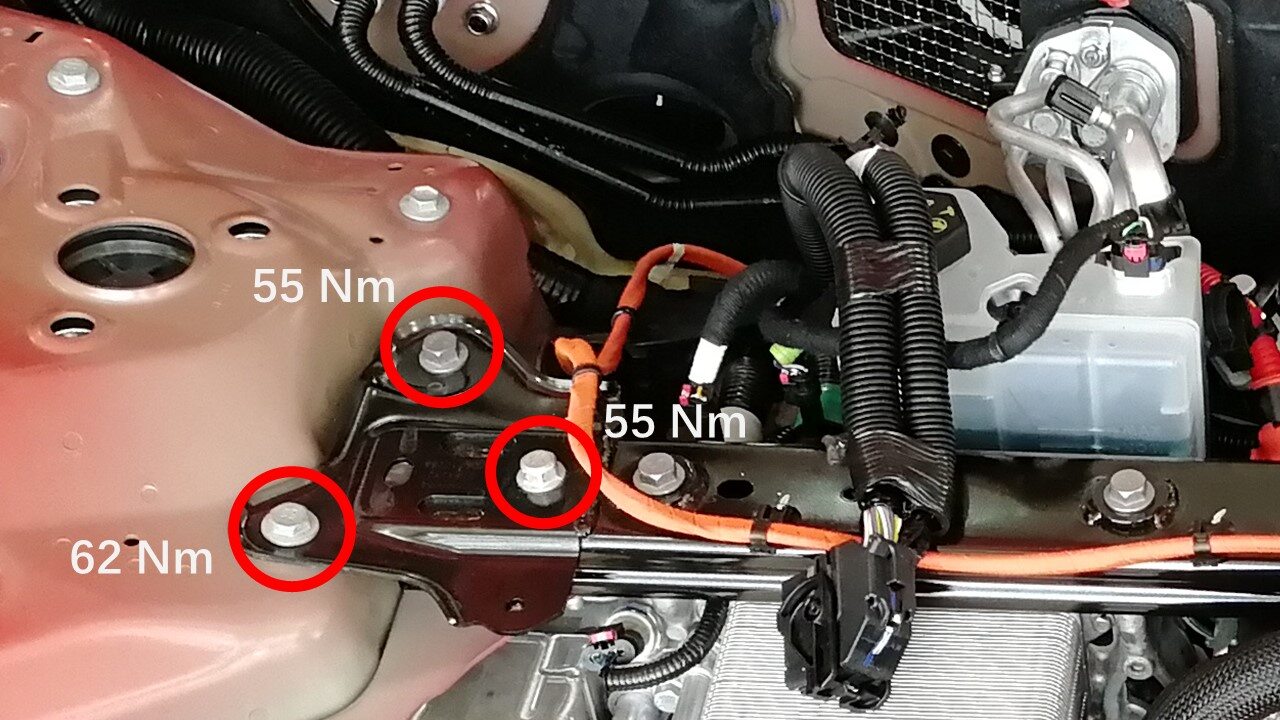

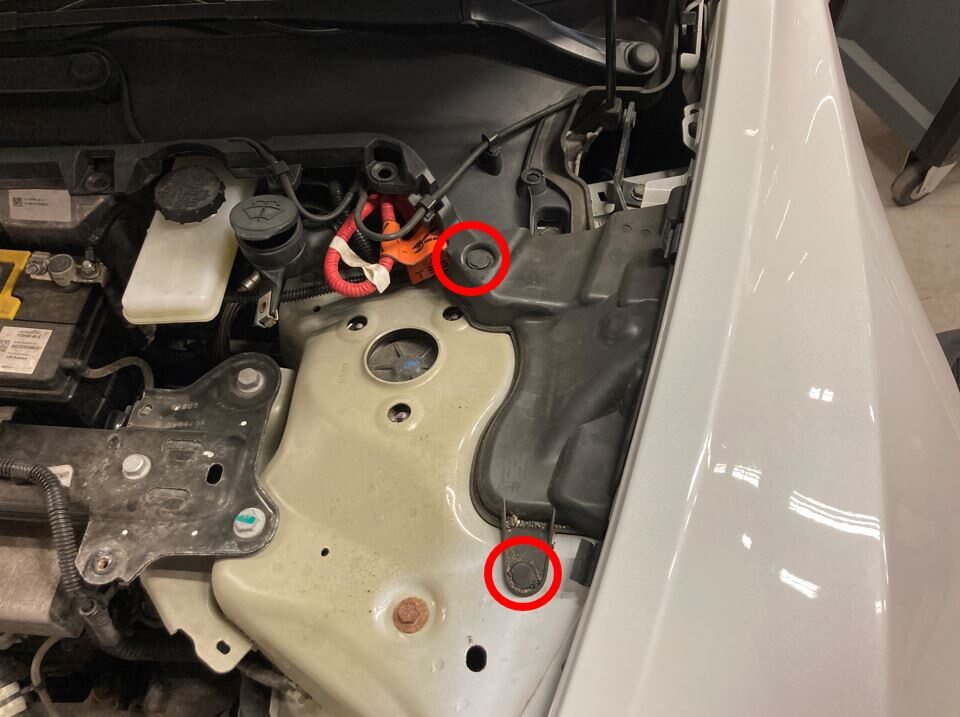

拆卸将减震塔支架固定到左减震塔的螺栓
注2 个螺栓,15 毫米,55 Nm;1 个螺栓,15 毫米,62 Nm;请参阅图片了解扭矩位置
-
拆卸减震塔支架右侧的紧固件
注2 个螺栓,15 毫米,55 Nm;1 个螺栓,15 毫米,62 Nm;请参阅图片了解扭矩位置
-

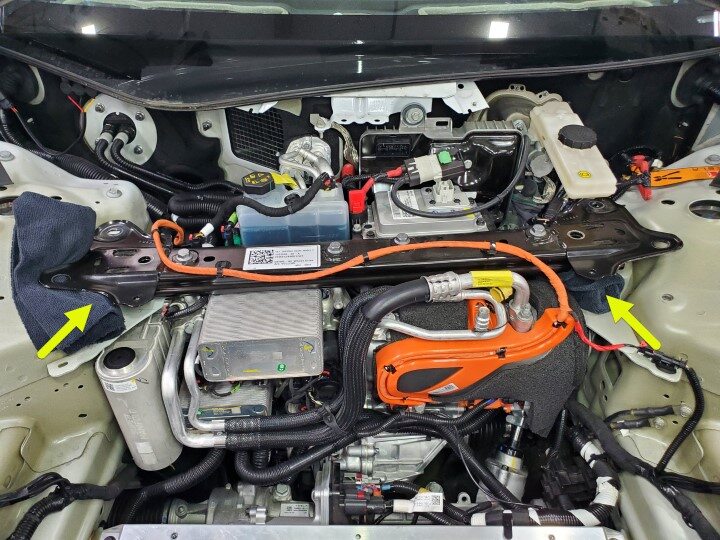

将减震塔支架总成后移
注将车间毛巾放置在减震塔下方
-

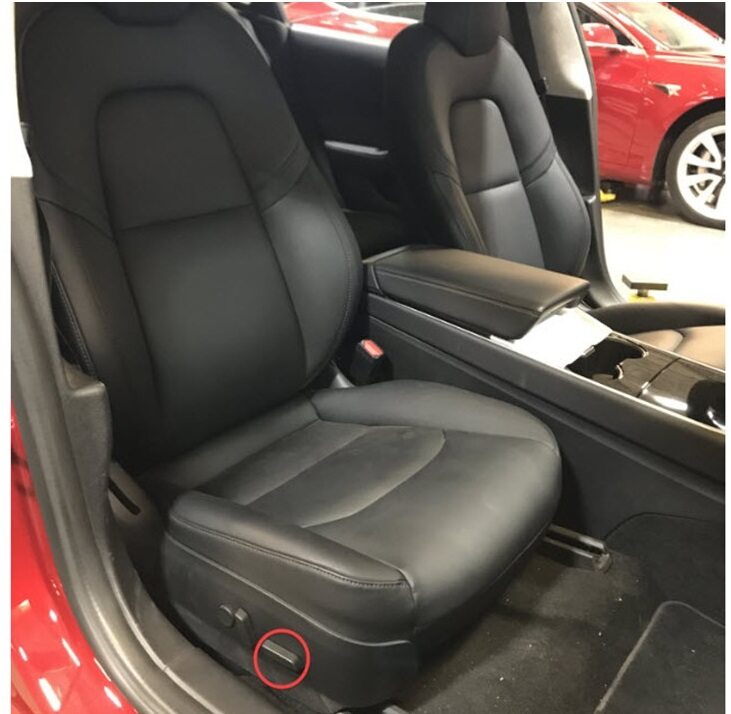

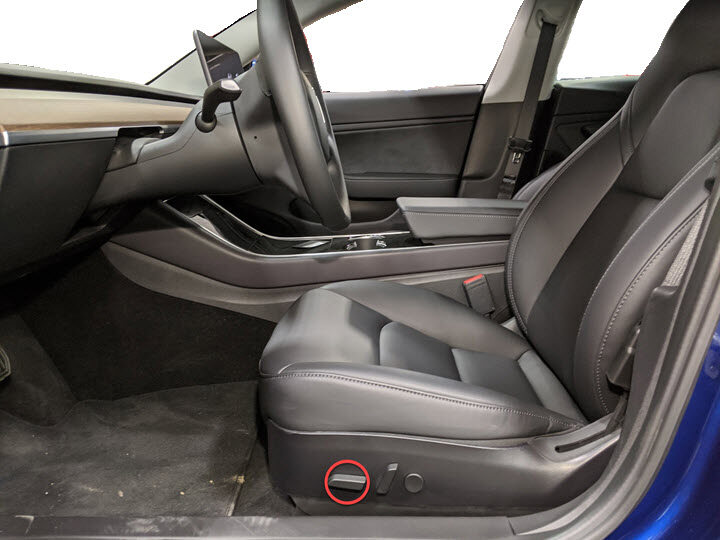

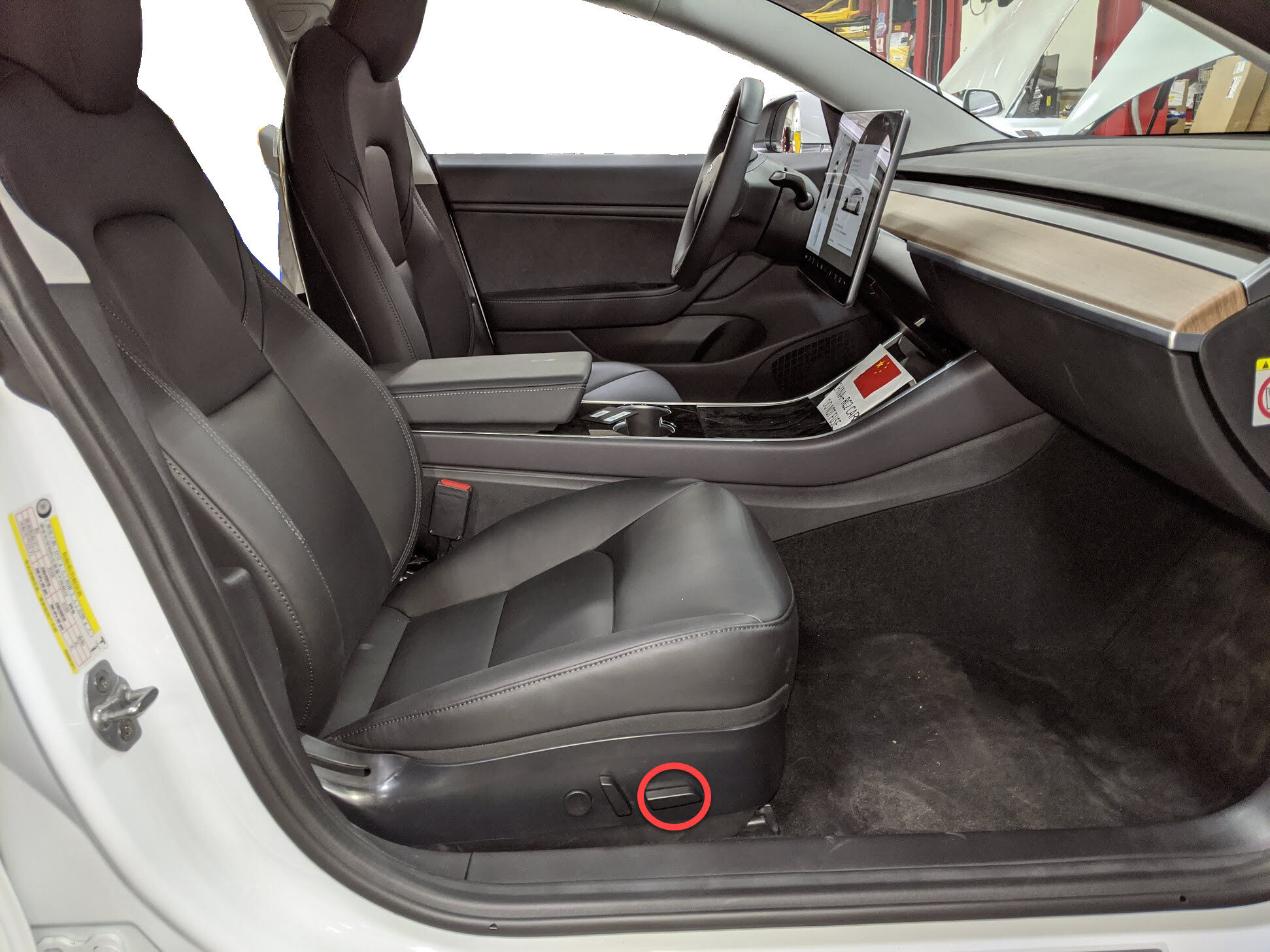

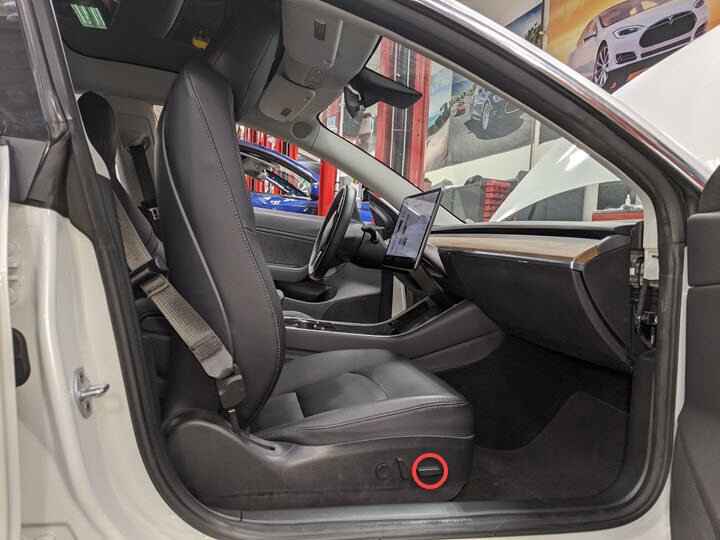

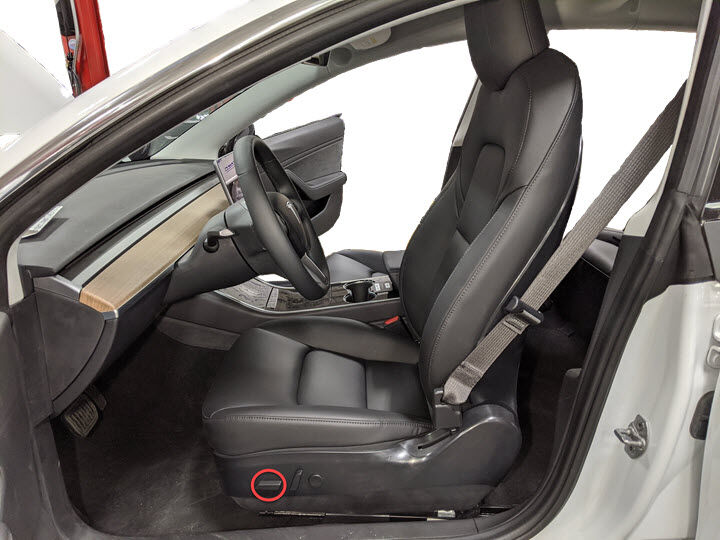

将左前座椅向前移动
-

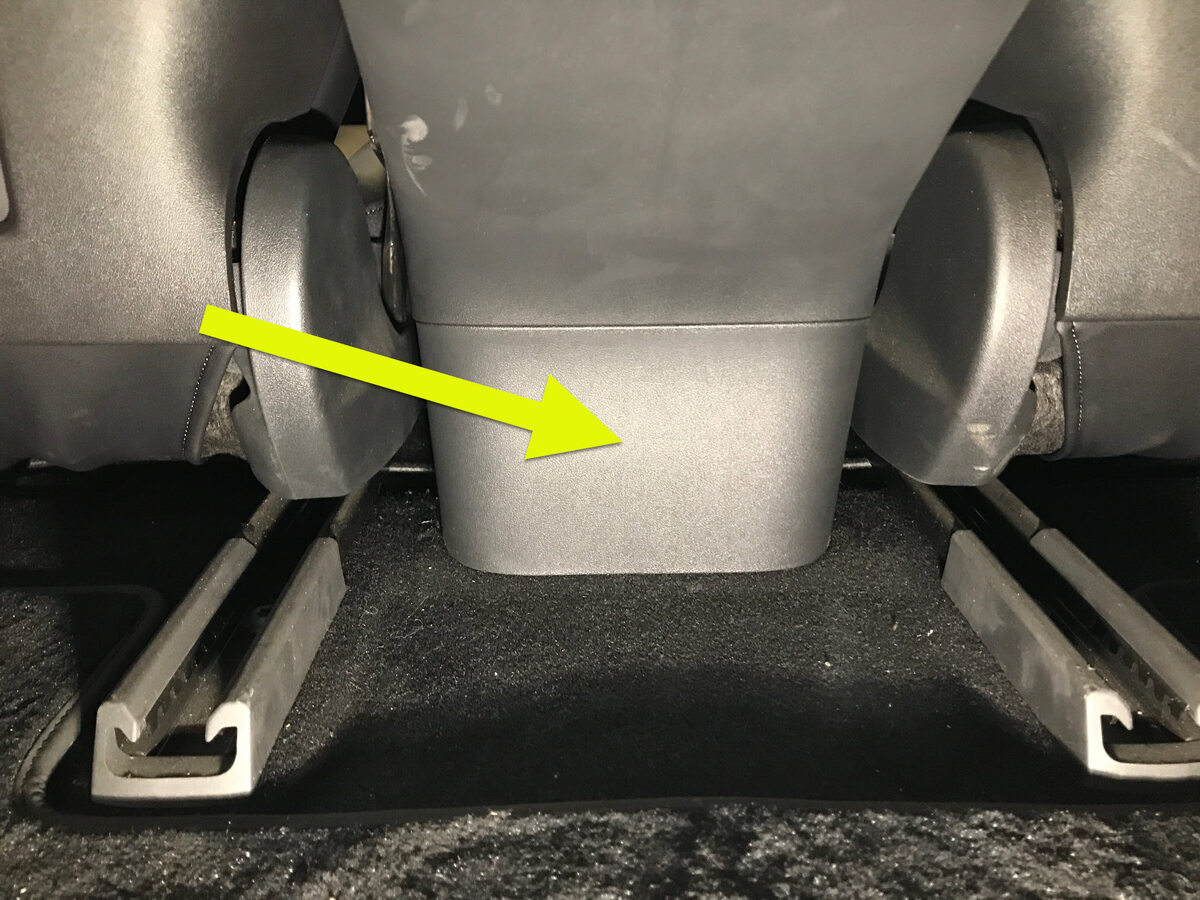

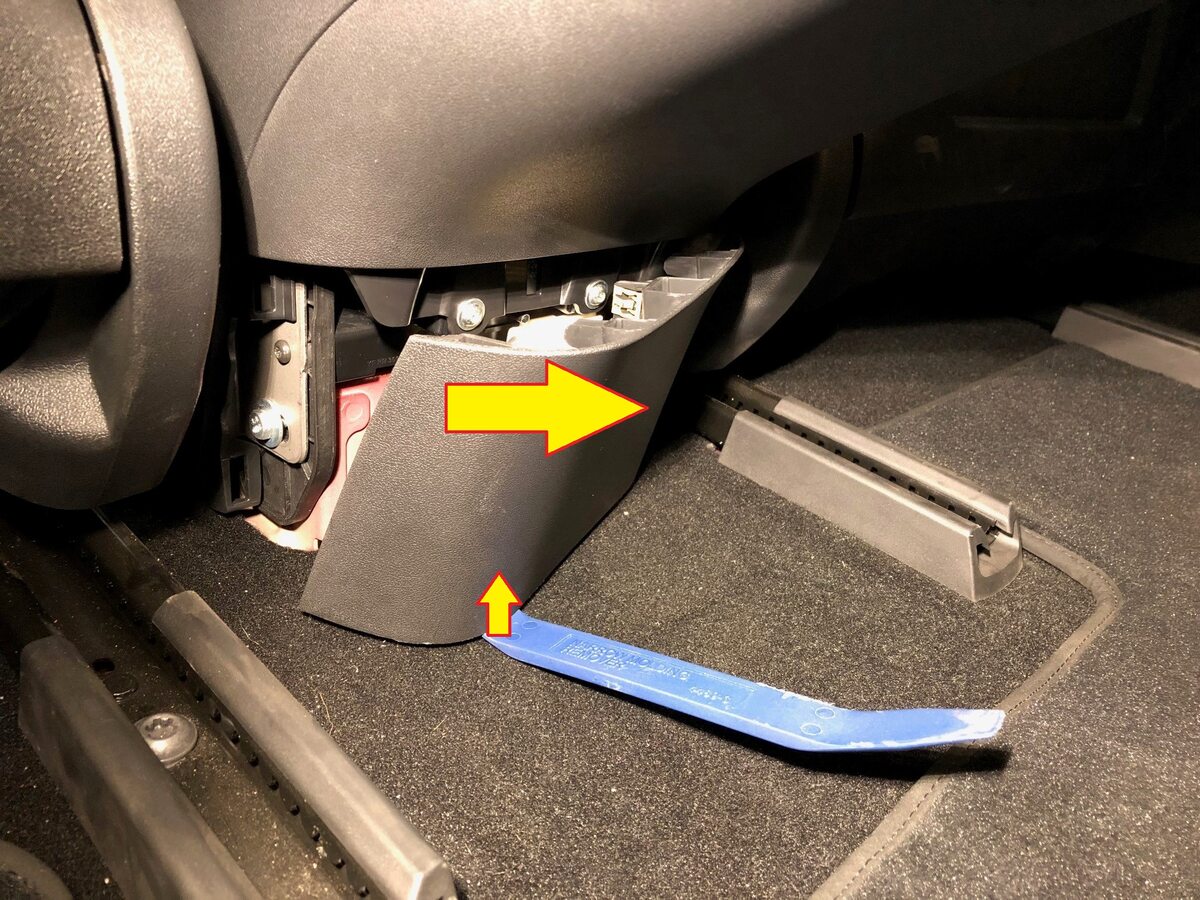

拆卸控制台下部后饰板
注5 个卡子;将带 90 度弯头的塑料饰板工具插入盖板底部,然后直接向外拉动以将盖板松开
-

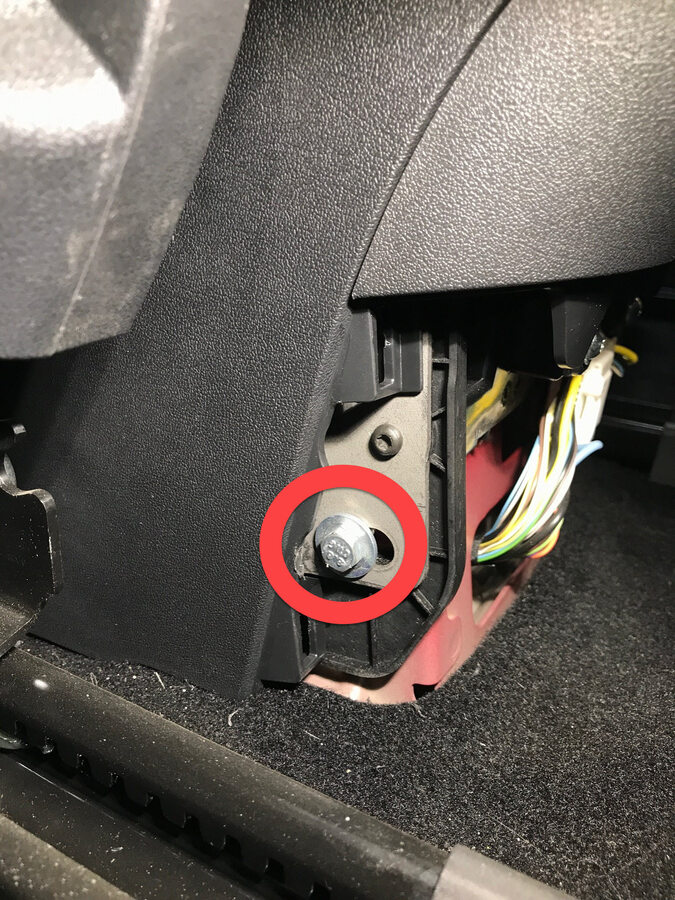

拆卸中控台左后侧外部螺栓
注1 个螺栓,10 毫米,7 Nm
-
将左前座椅向后移动
-

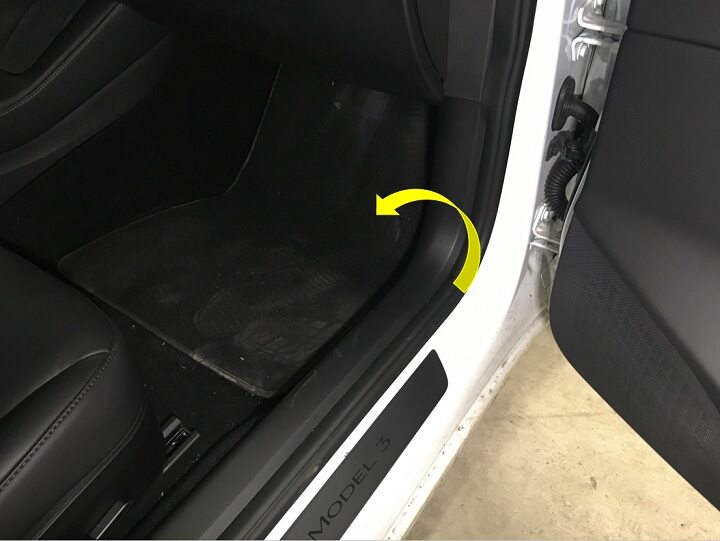

拆卸左前脚垫
-

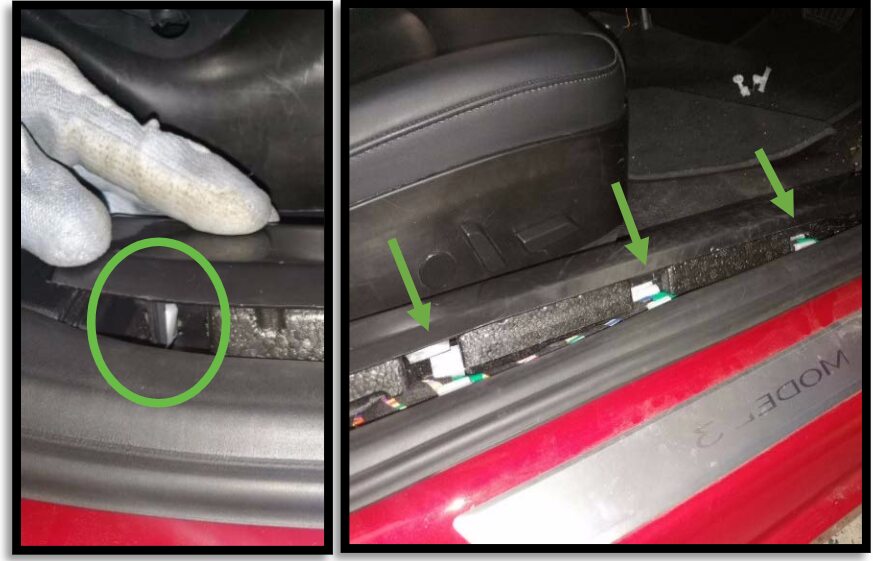

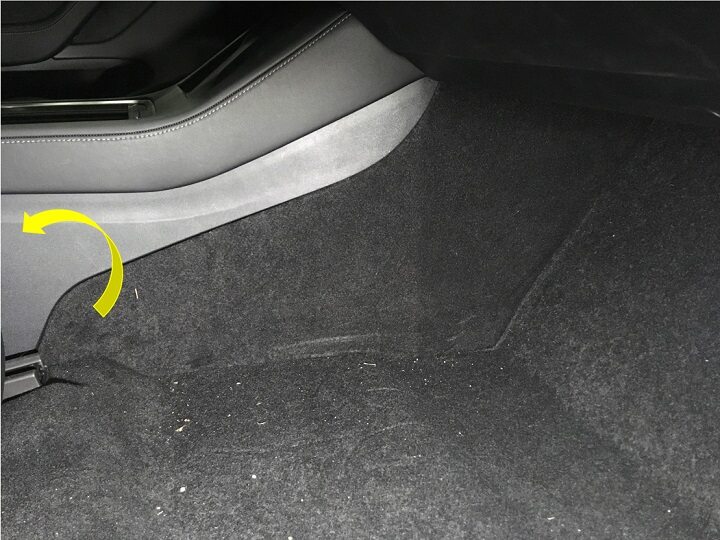

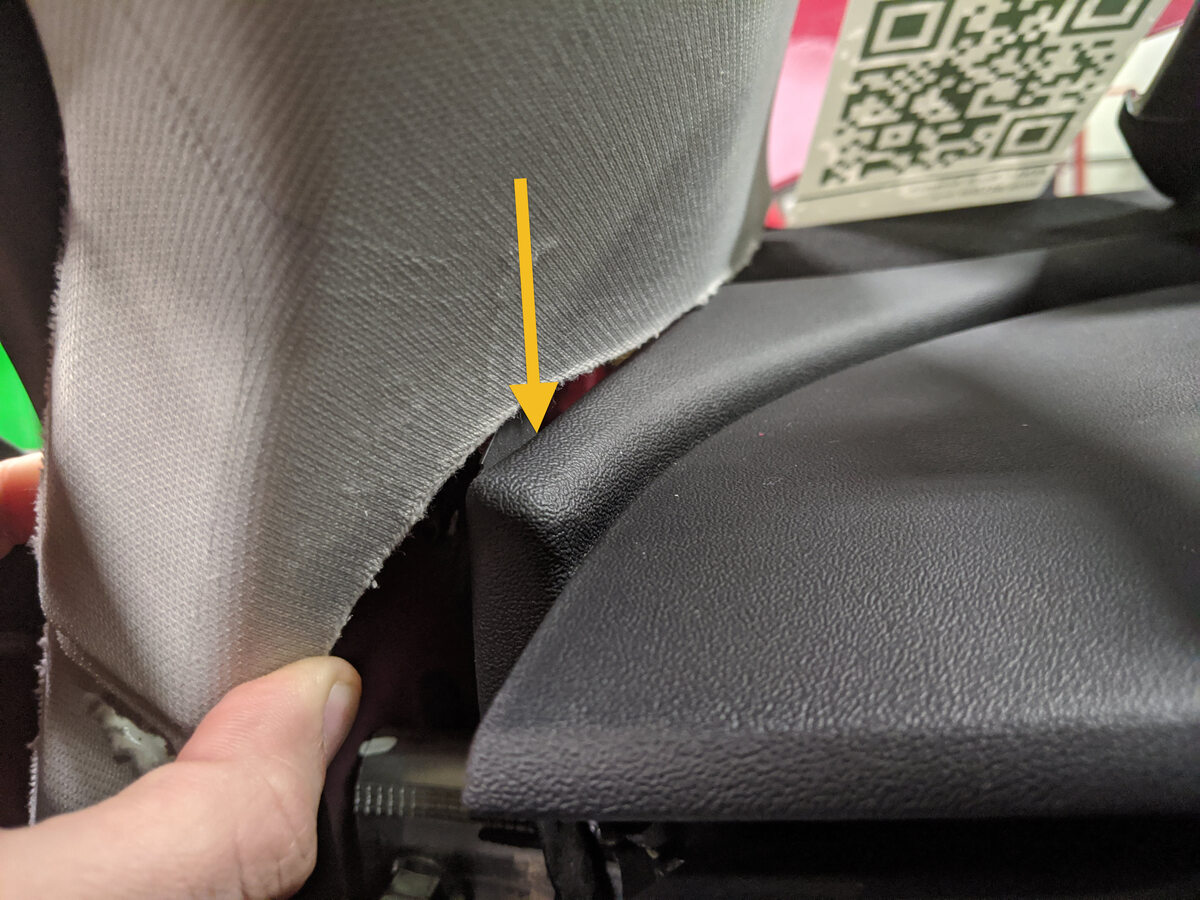

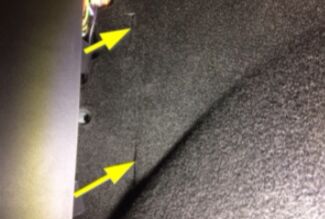

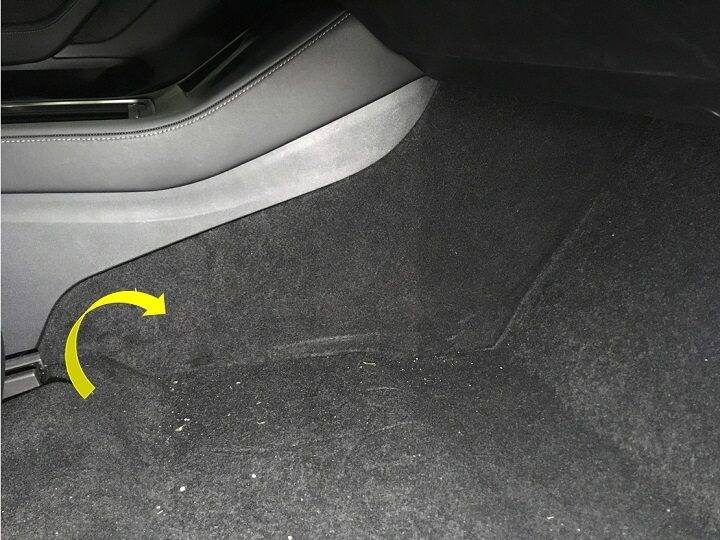

拆卸中控台左侧面板处地毯
注12 个卡子;使用饰板工具从后边缘开始松开上部卡子,然后拉动底部以松开剩余卡子
-

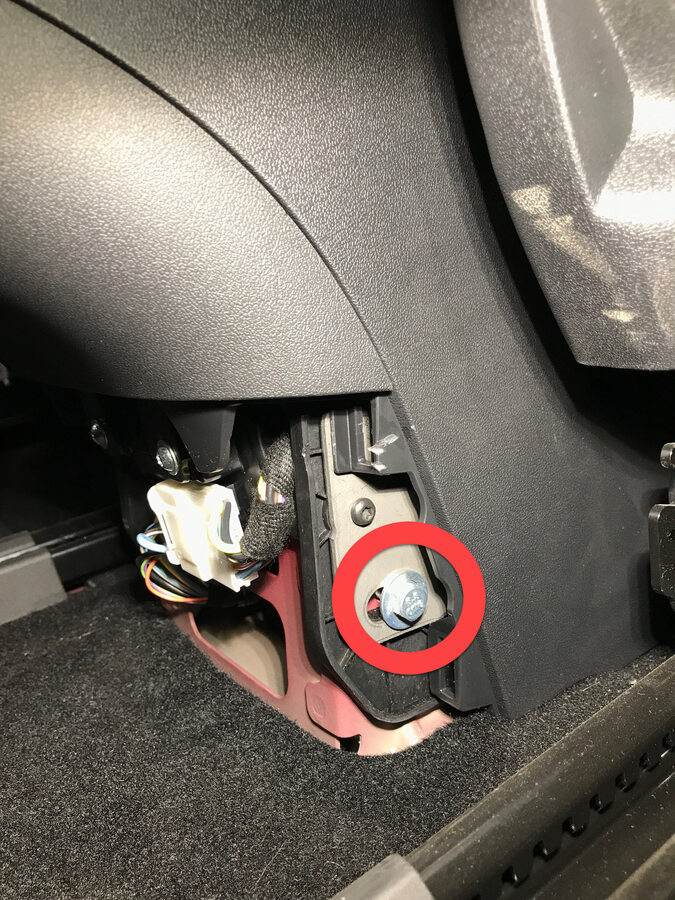

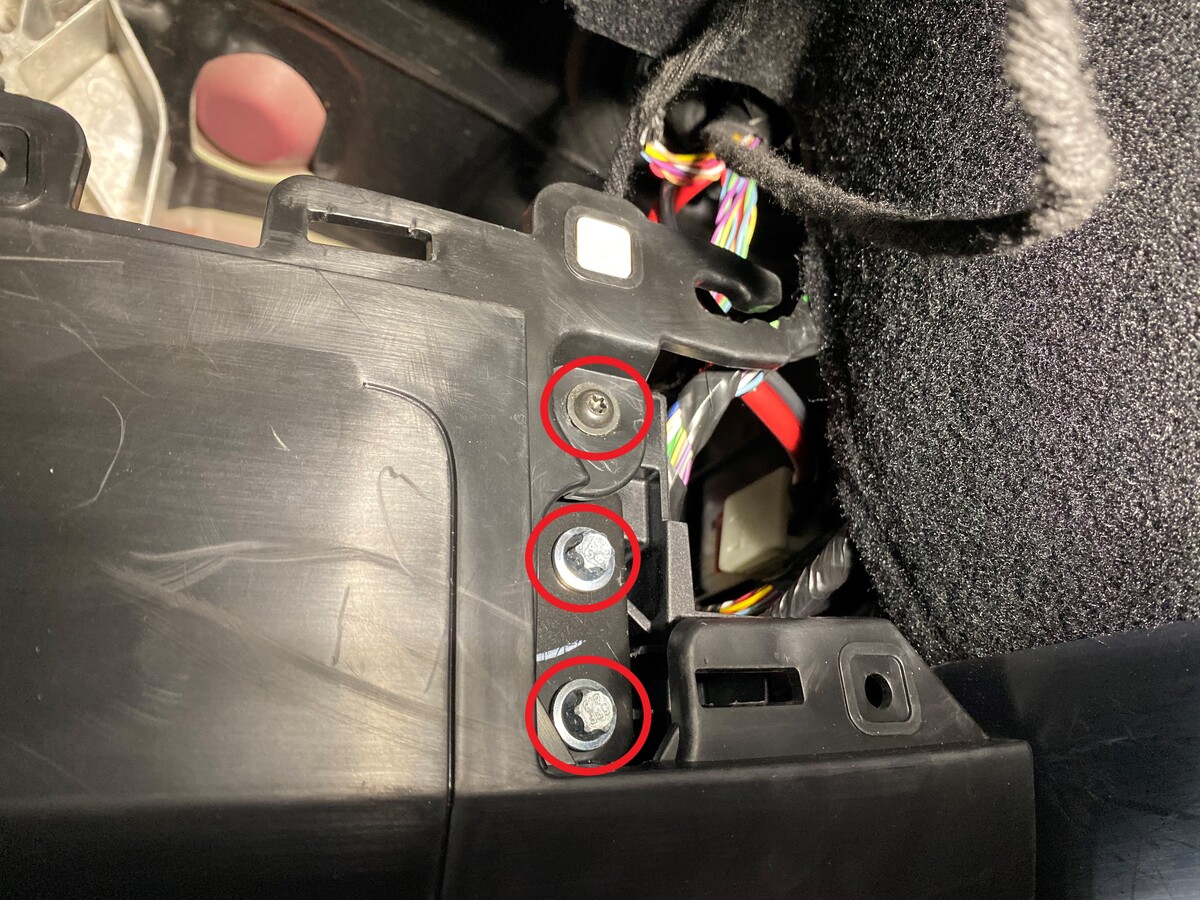

拆卸中控台左前侧外部硬件
注2 个螺栓,10 毫米,7 Nm
-
将右前座椅向前移动
-
拆卸中控台右后侧外部螺栓
注1 个螺栓,10 毫米,7 Nm
-
将右前座椅后移并放倒座椅靠背
-
拆卸右前脚垫
-
拆卸中控台右侧面板处地毯
注12 个卡子;使用饰板工具从后边缘开始松开上部卡子;拉动底部以便松开剩余卡子
-
拆卸中控台右前侧外部硬件
注2 个螺栓,10 毫米,7 Nm
-

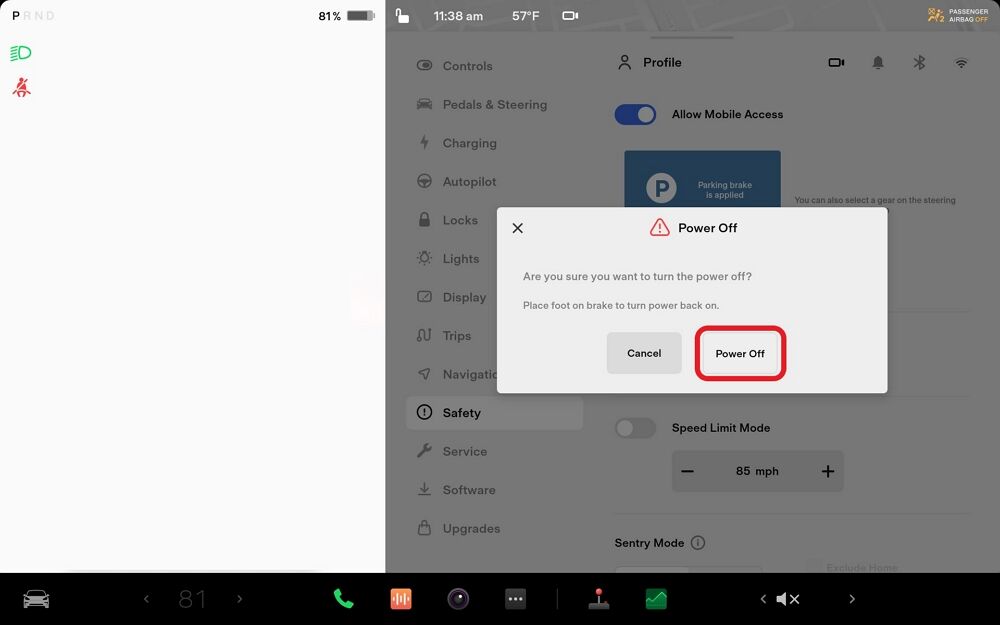

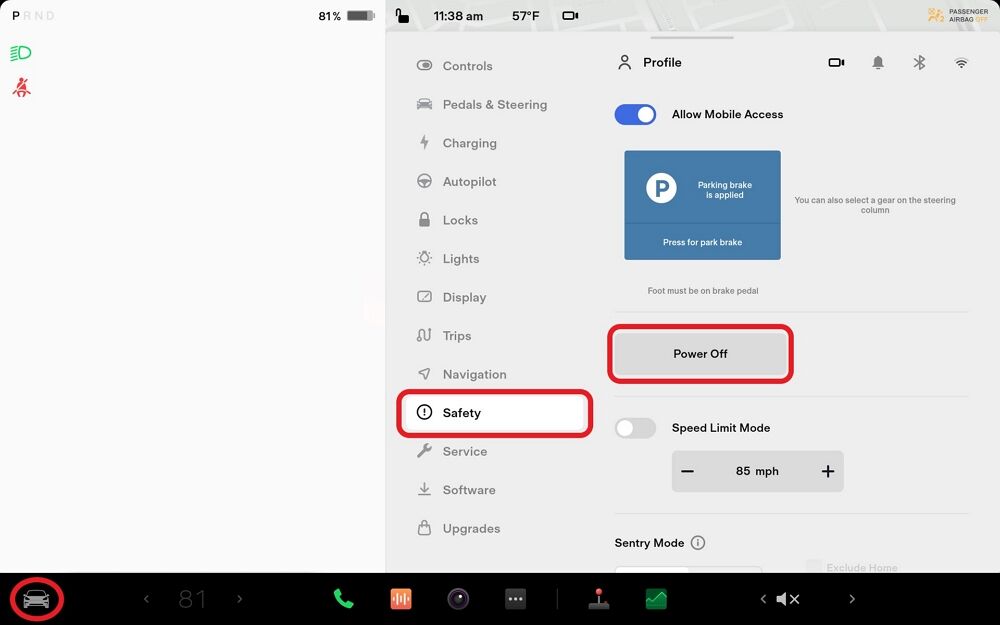

从中央显示器关闭车辆电源
注通过“控制 > 安全 > 关闭电源”,在警告对话框中选择“关闭电源”按钮
-
断开 12V 负极端子
注1 个螺母,10 毫米,6 Nm;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电
-

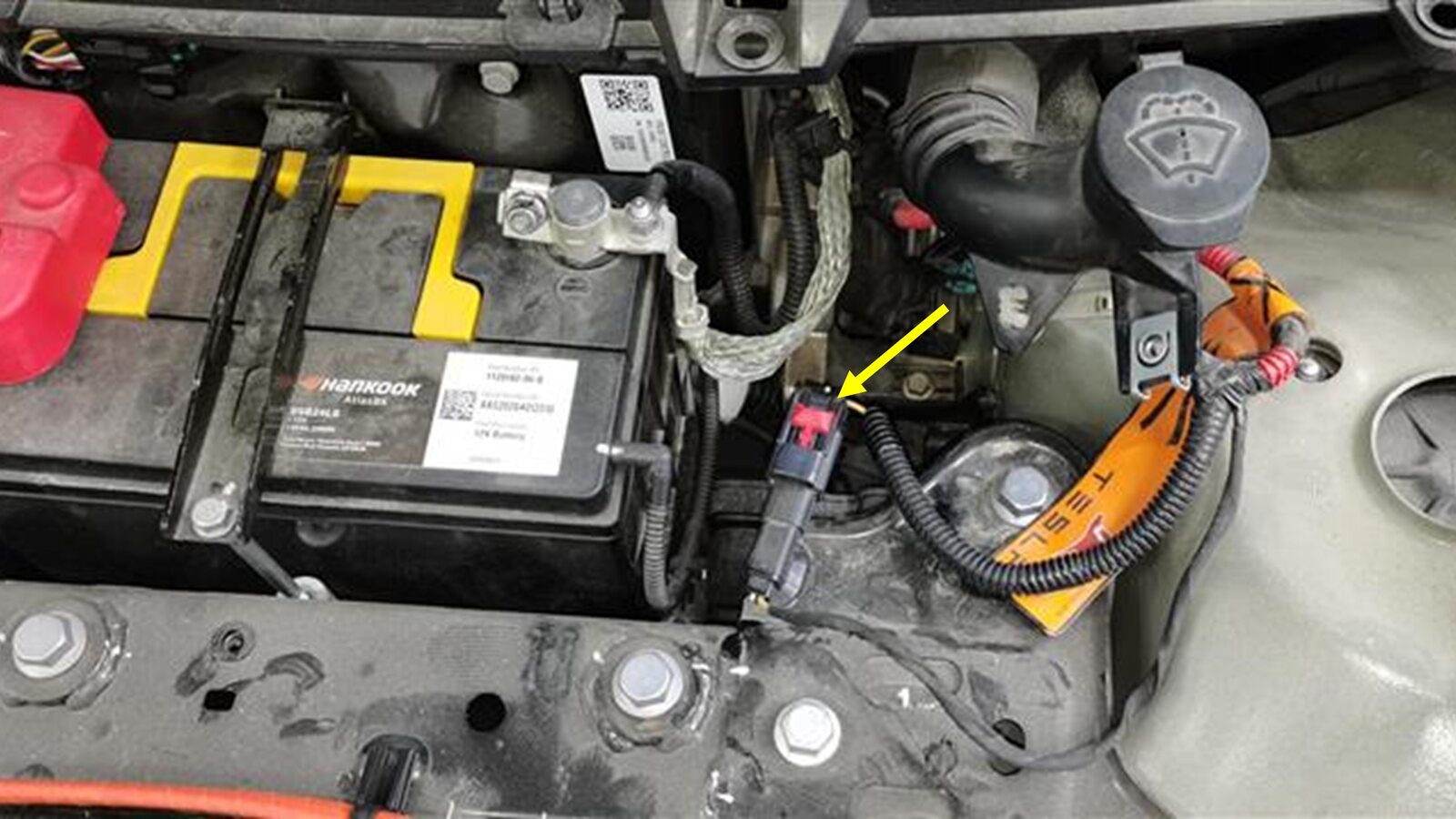

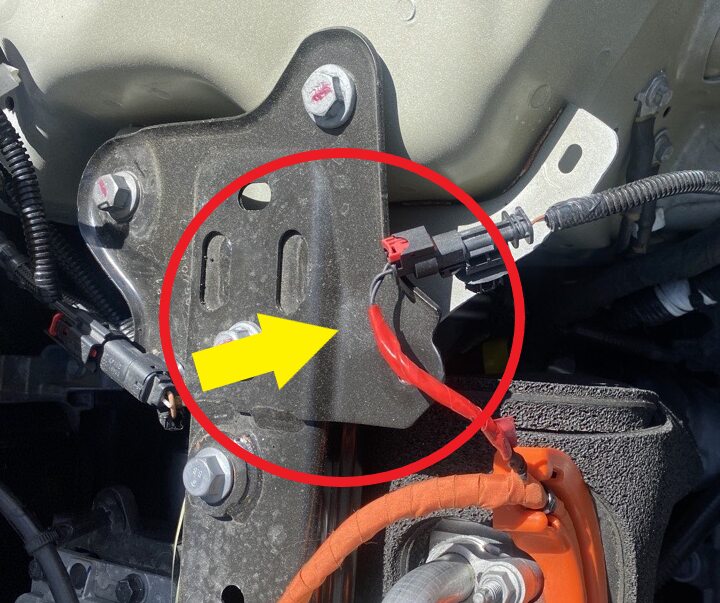

断开紧急响应回路
注1 个连接器;松开锁片
-

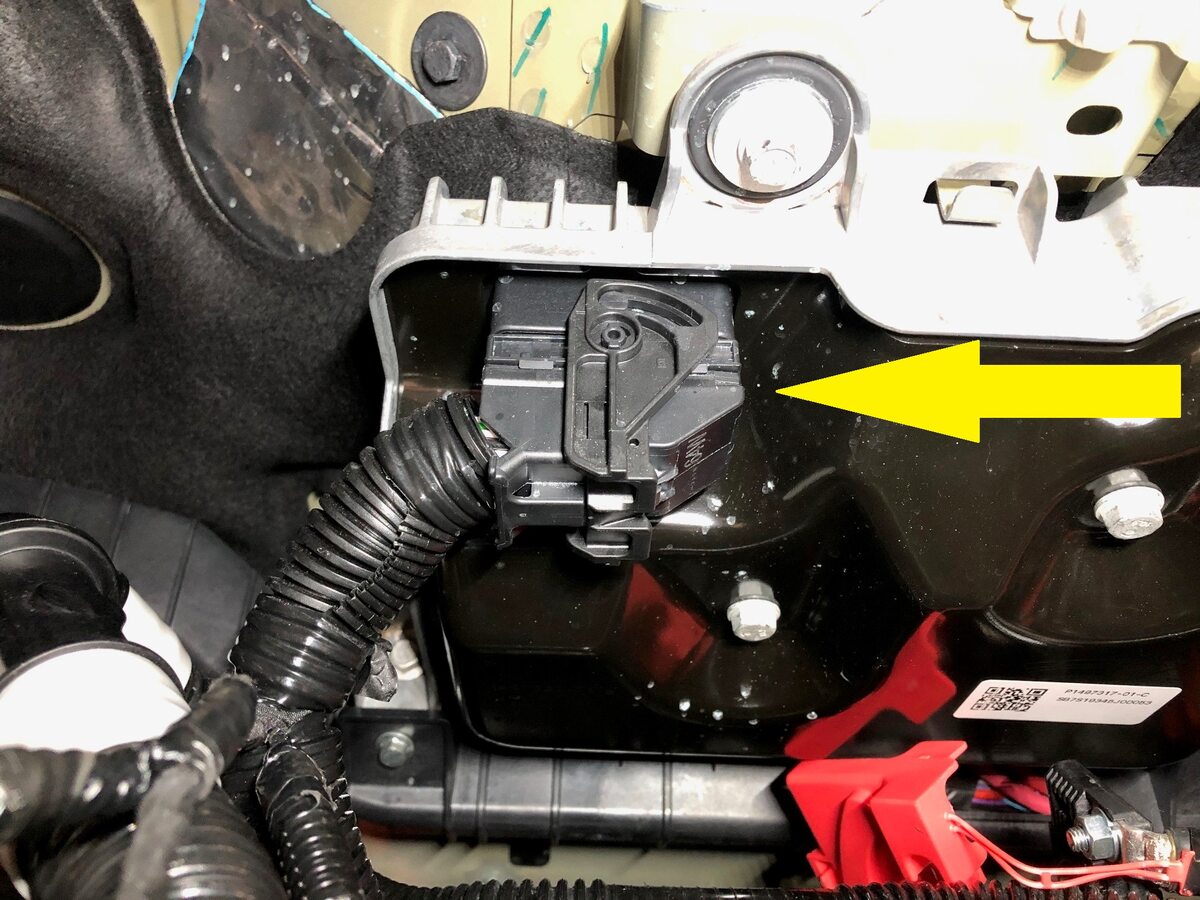

将超级歧管线束从前控制器上断开
注1 个连接器
-

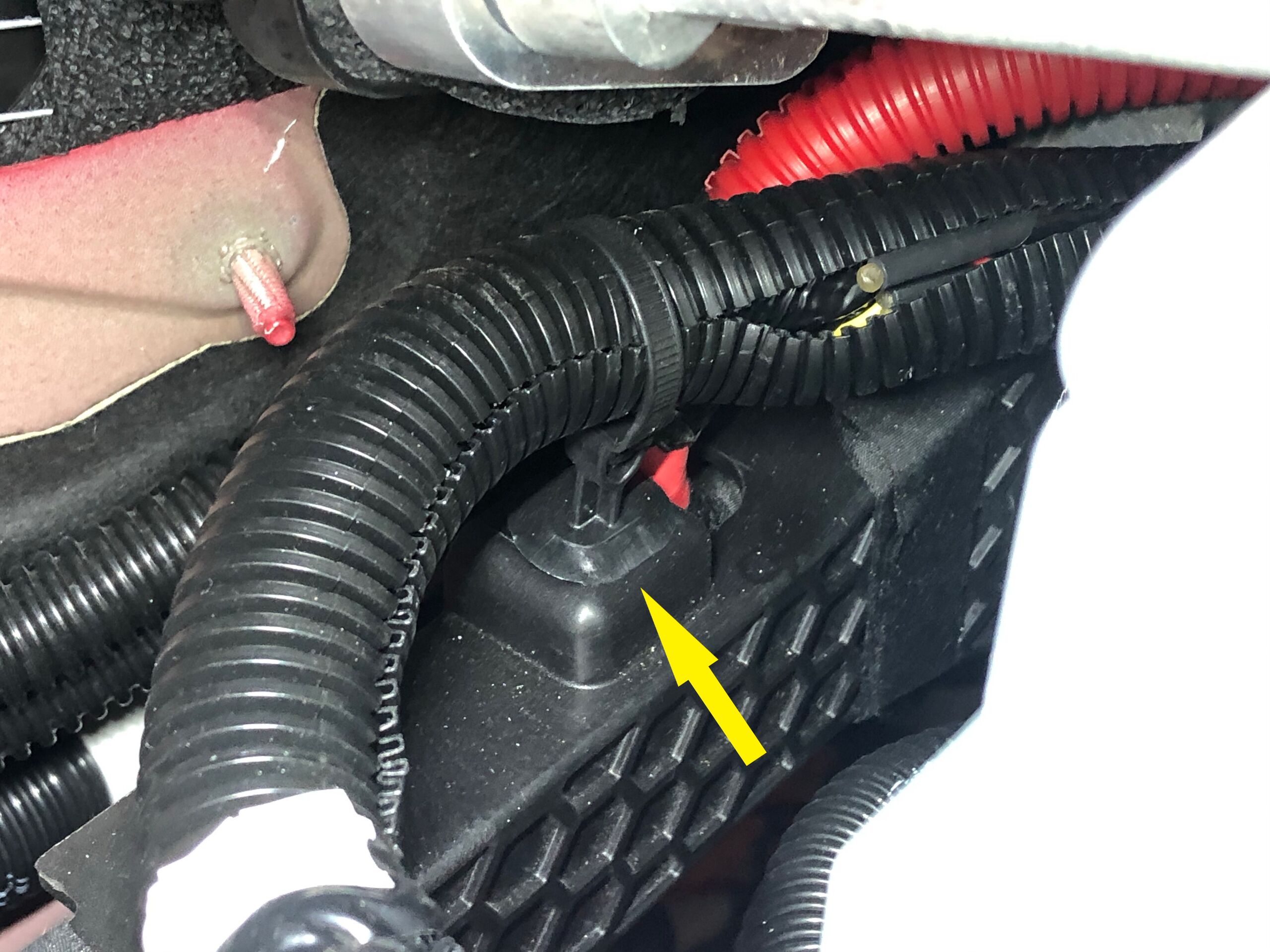

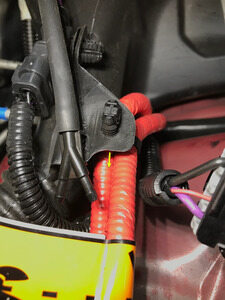

拆卸将温度系统次总成线束固定到前部线束导件盖的夹子
注1 个夹子
-

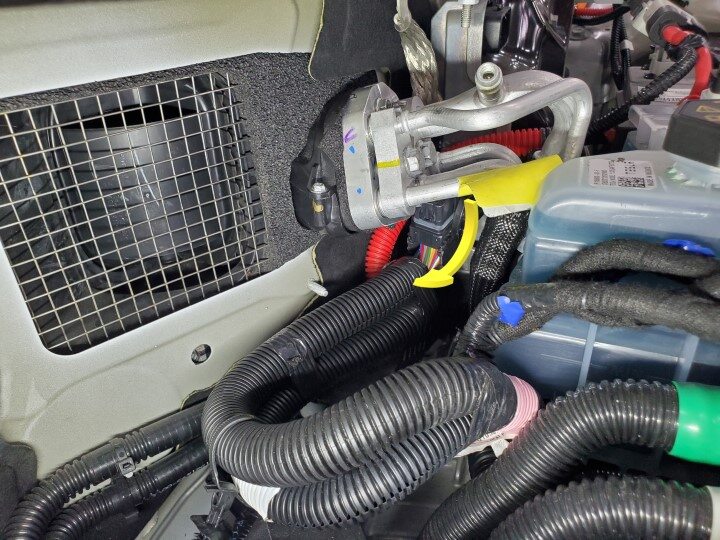

沿超级歧管至暖通空调管路总成排布超级歧管线束
-

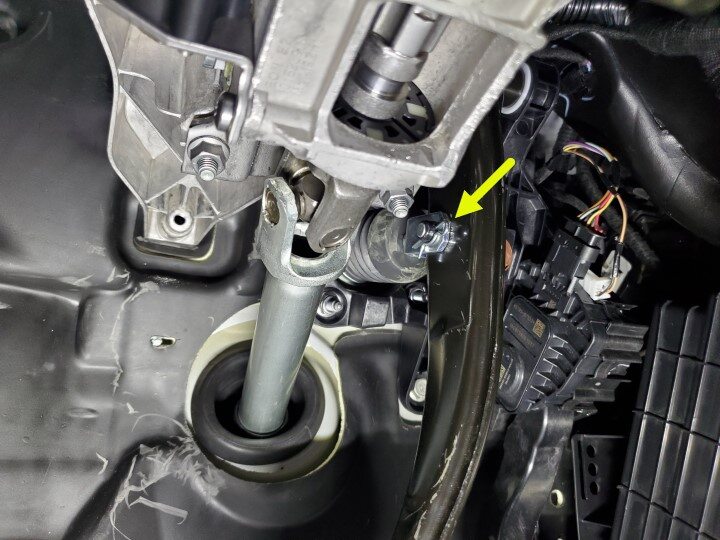

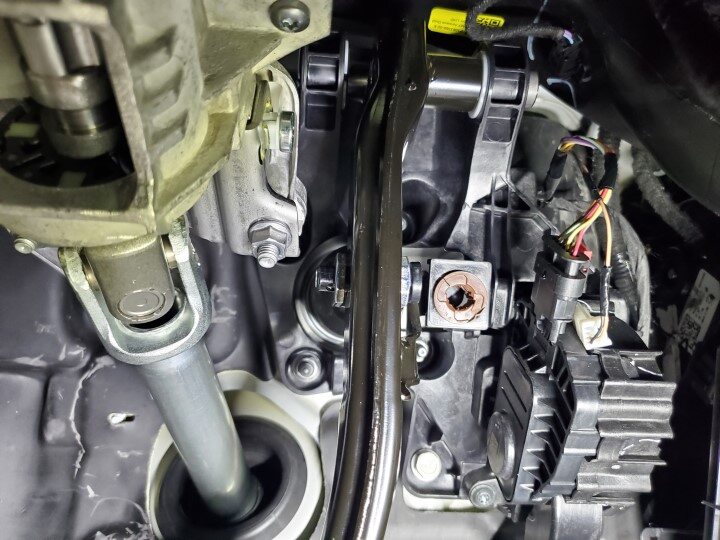

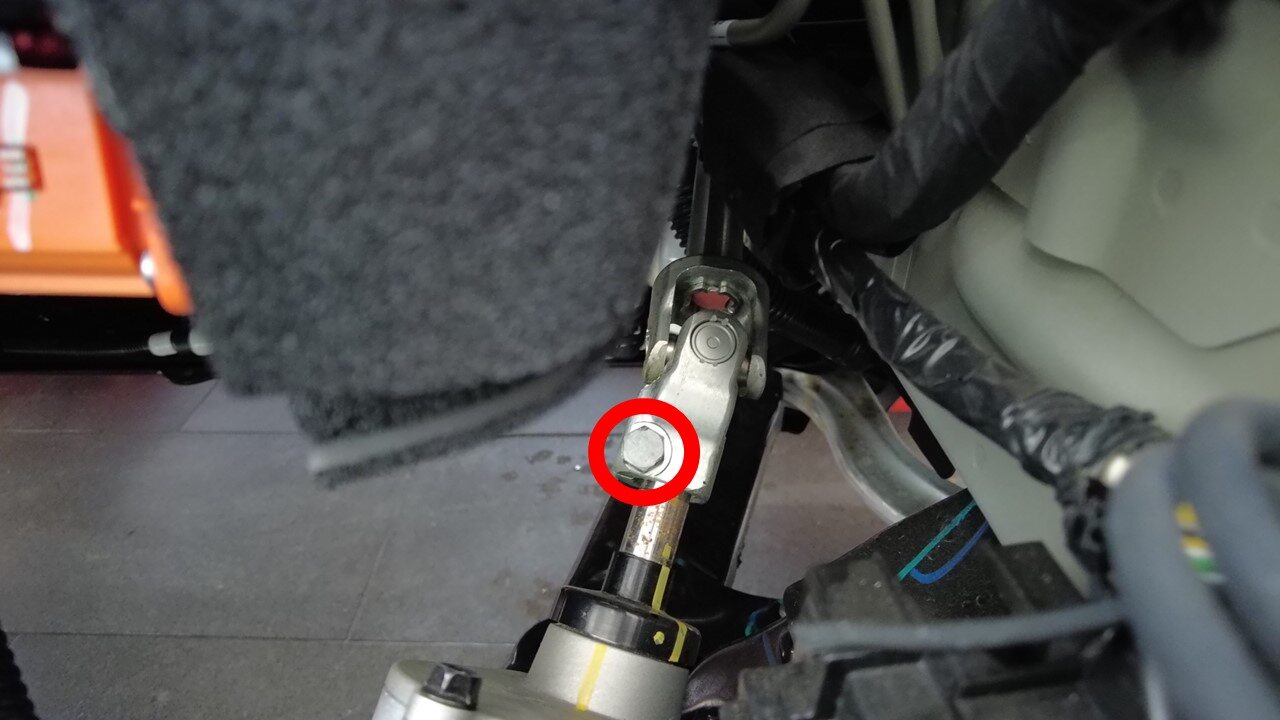

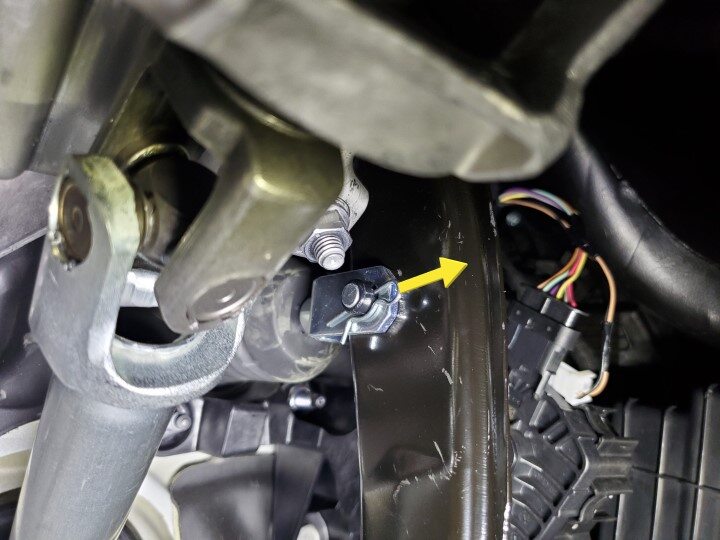

拆卸将转向机构总成固定到中间轴总成的螺栓
注1 个螺栓,13 毫米,18 Nm
-
向上滑动电动转向柱,将其从转向机构总成上拆下
注分离时,可能需要扭动或使用无弹力锤进行辅助
-

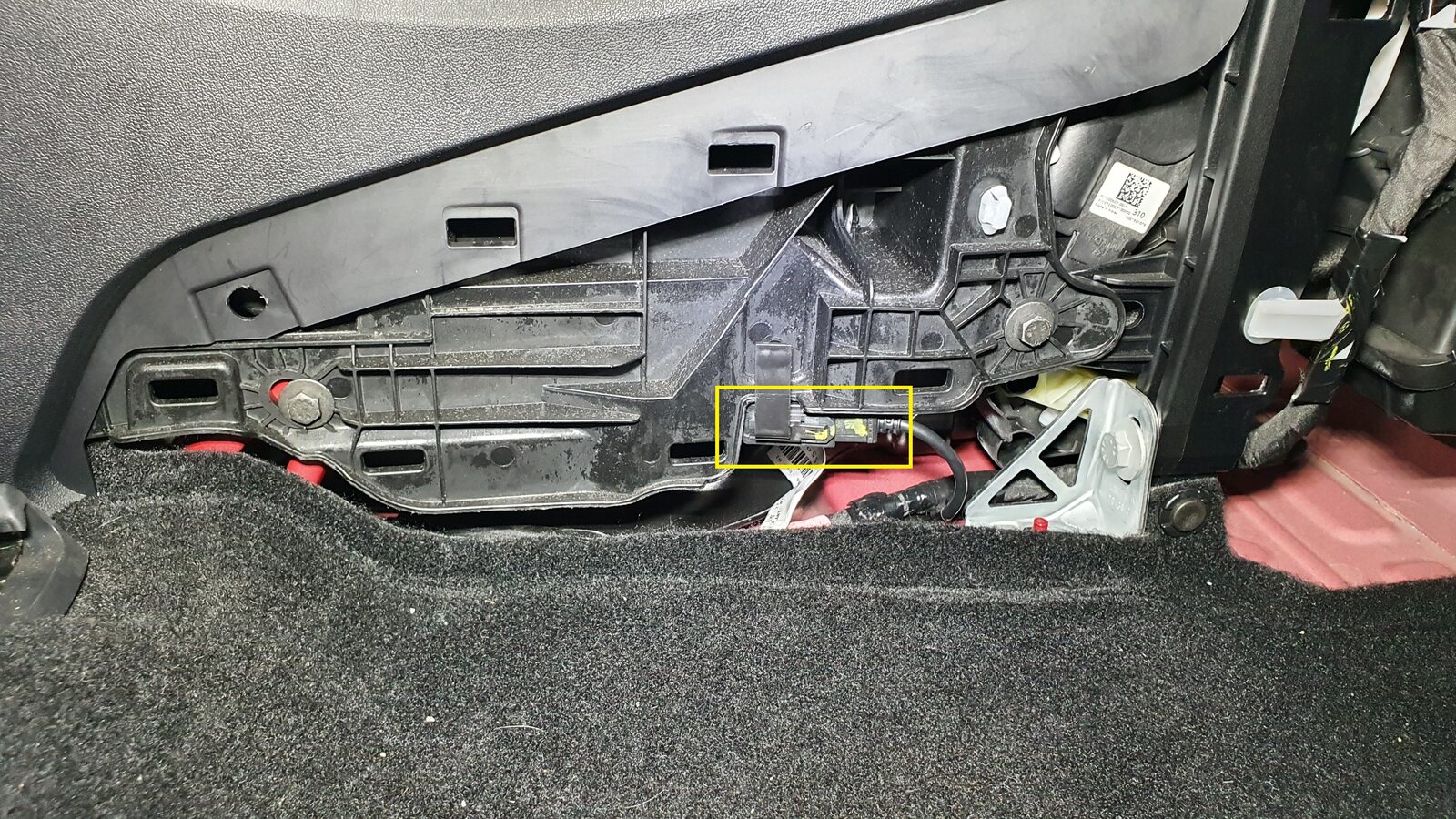

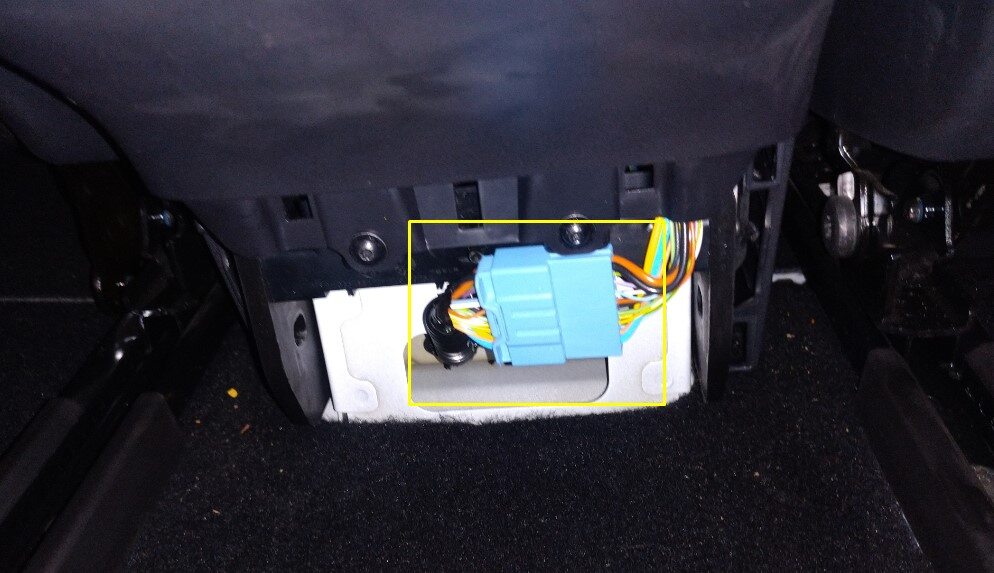

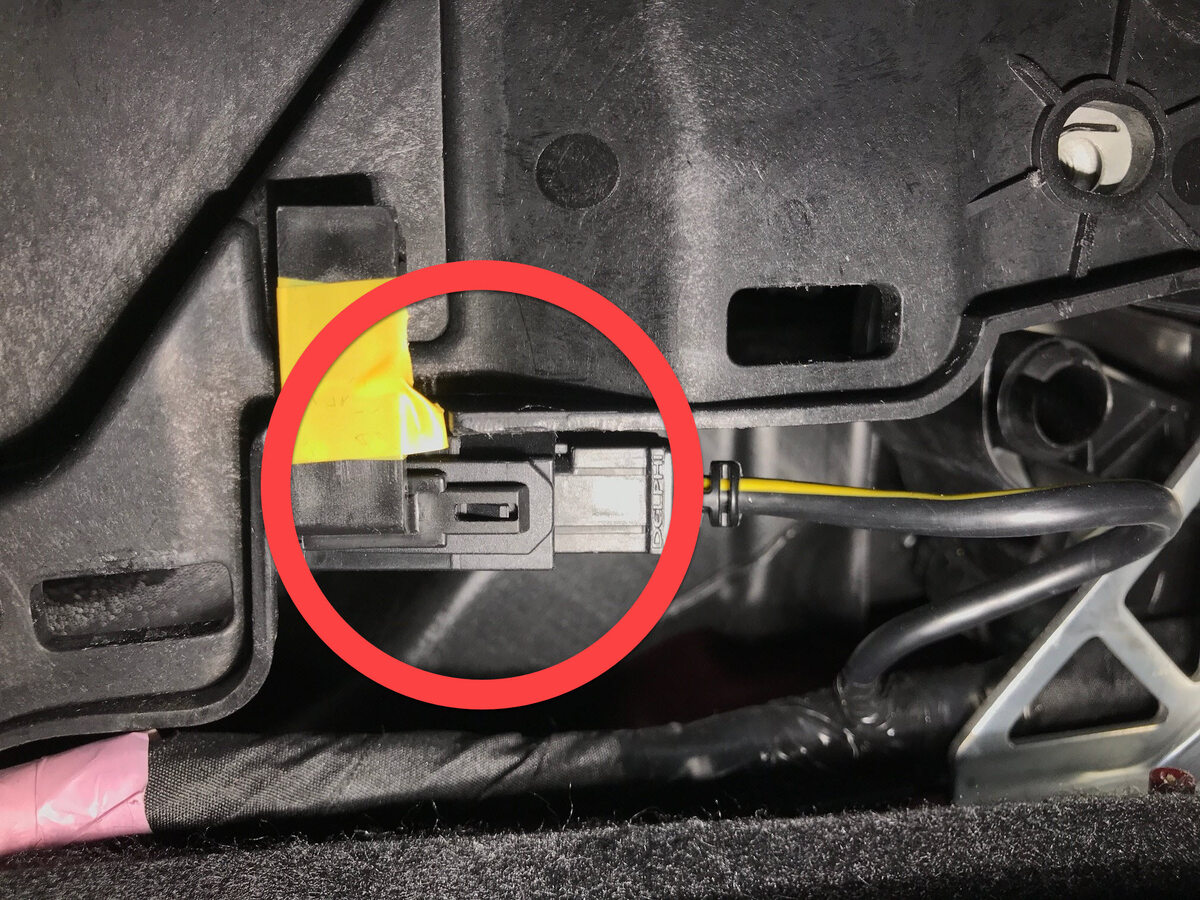

断开中控台后部线束
注1 个连接器
-
断开中控台右前侧 USB 线束
注1 个 USB 连接器
-
将中控台从车辆上拆下
注建议寻求他人协助;向上倾斜中控台后部,朝车辆后部拉动总成,然后向上倾斜中控台前部并将其从副驾侧拆下
-

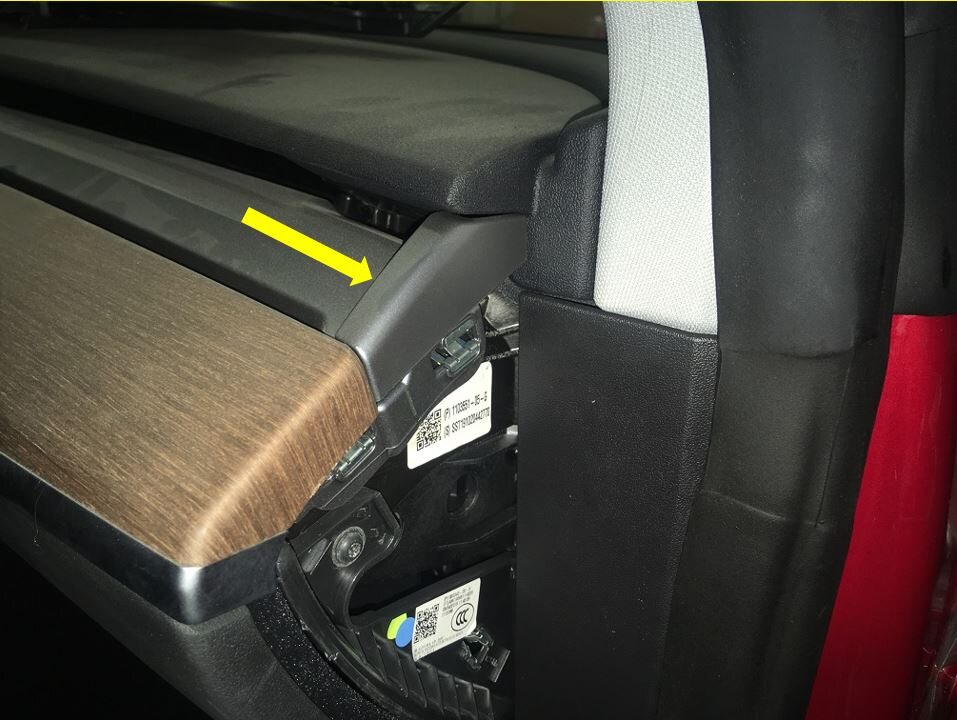

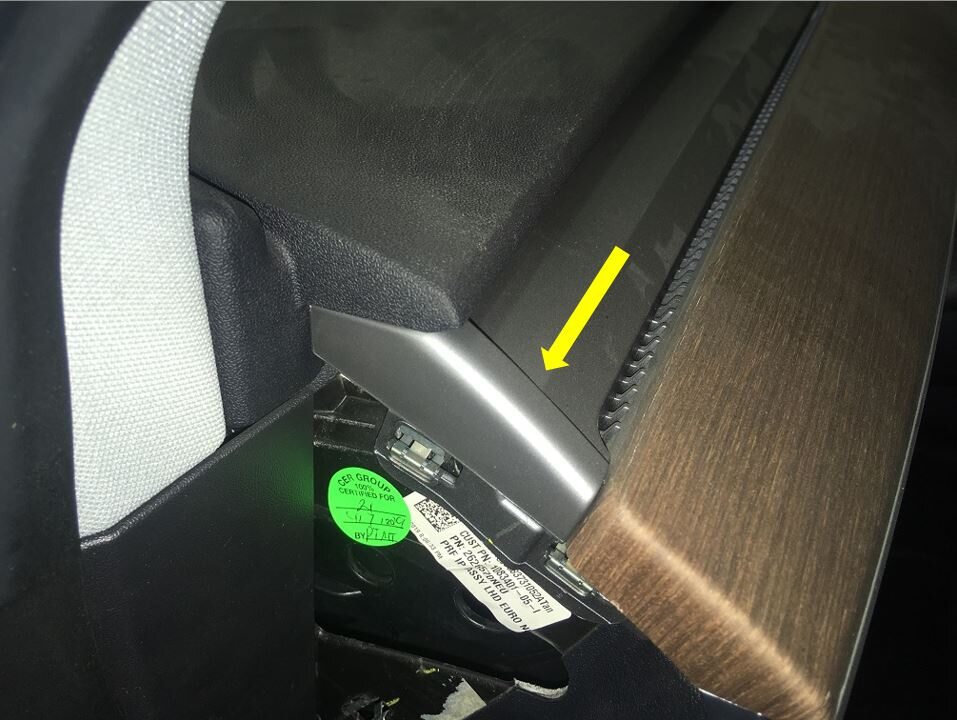

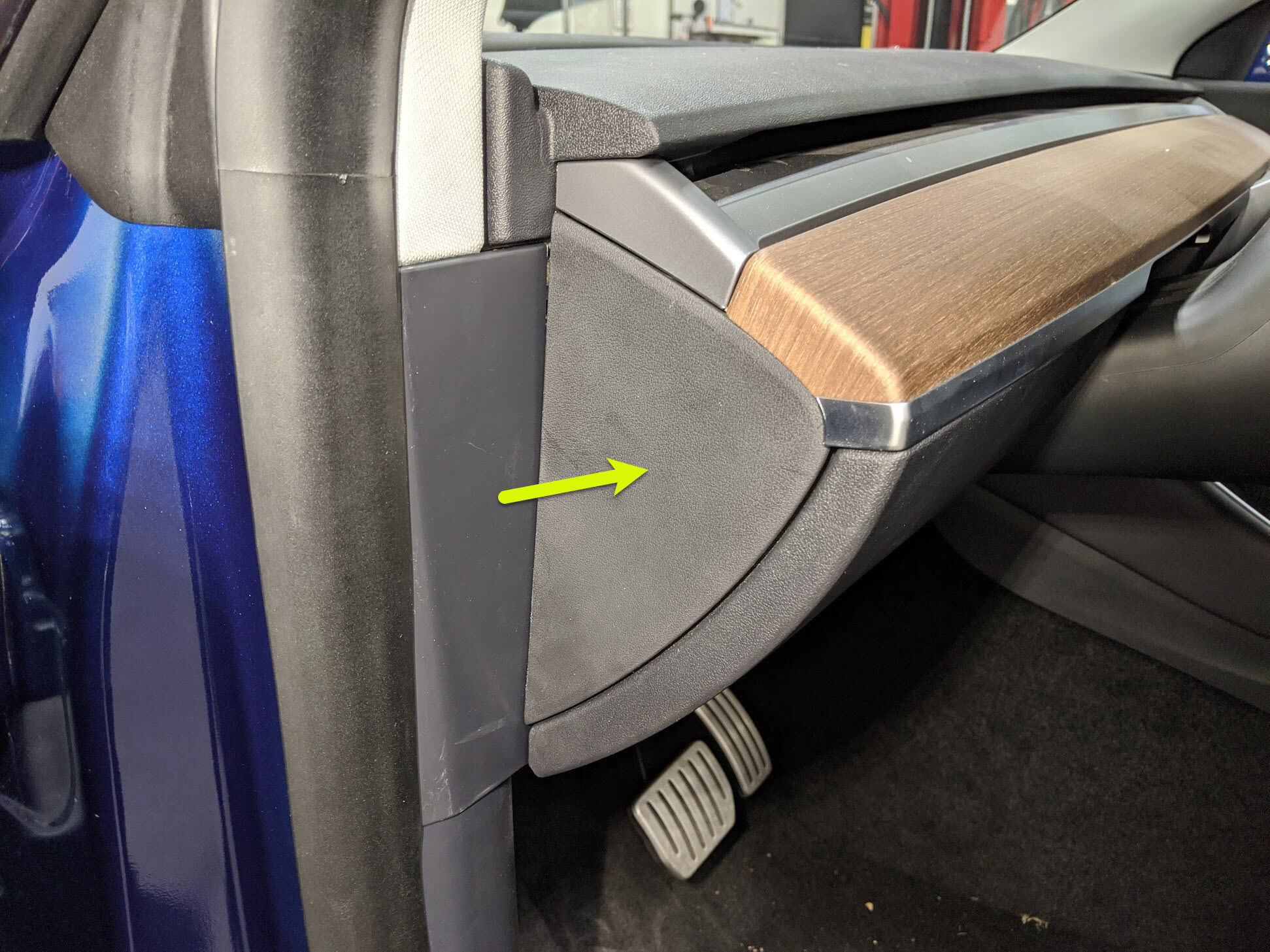

拆卸仪表板左侧端盖
注3 个卡子
-

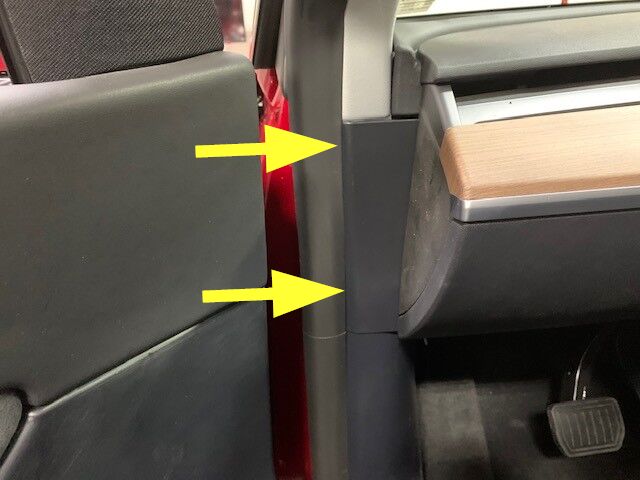

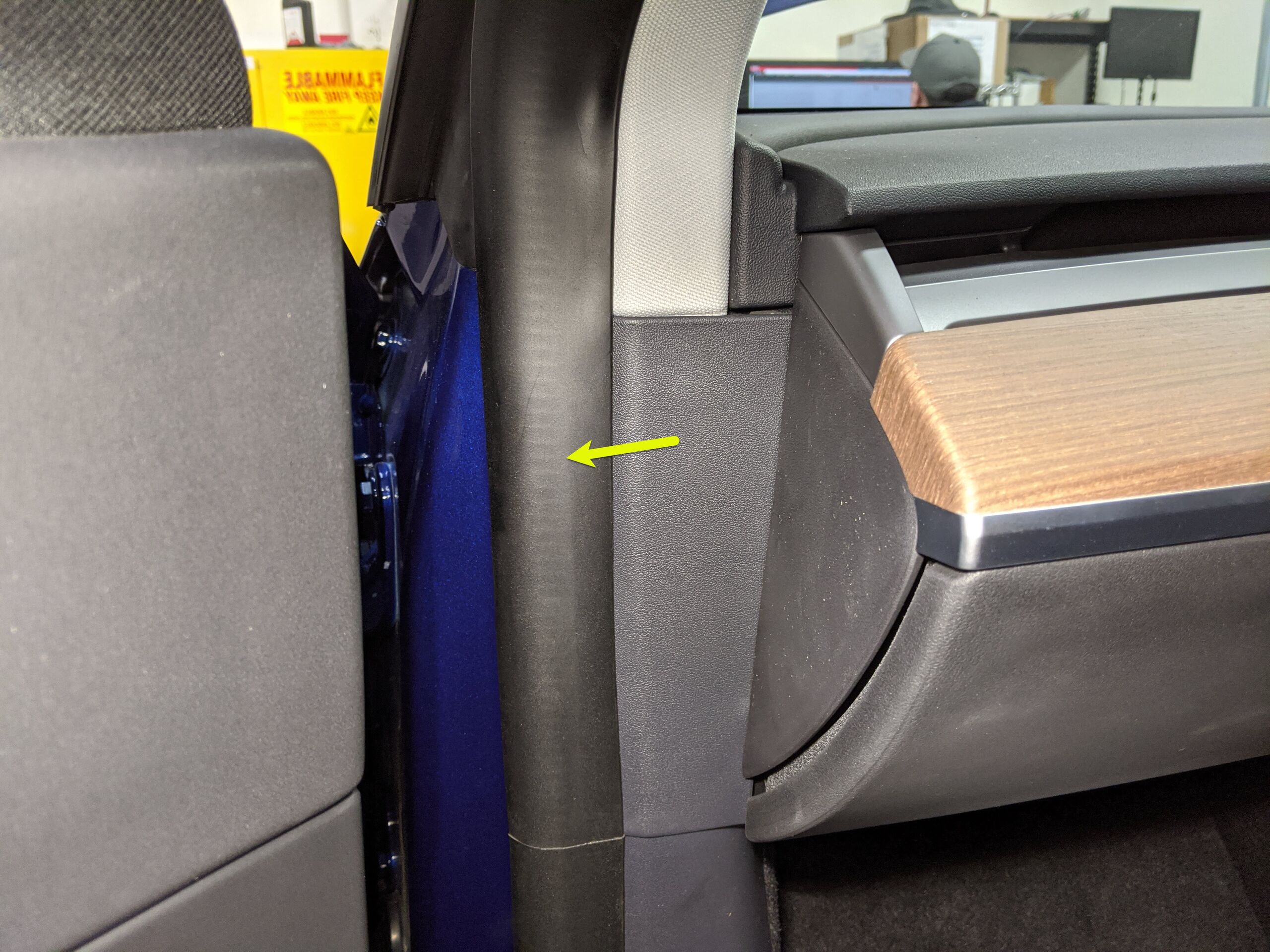

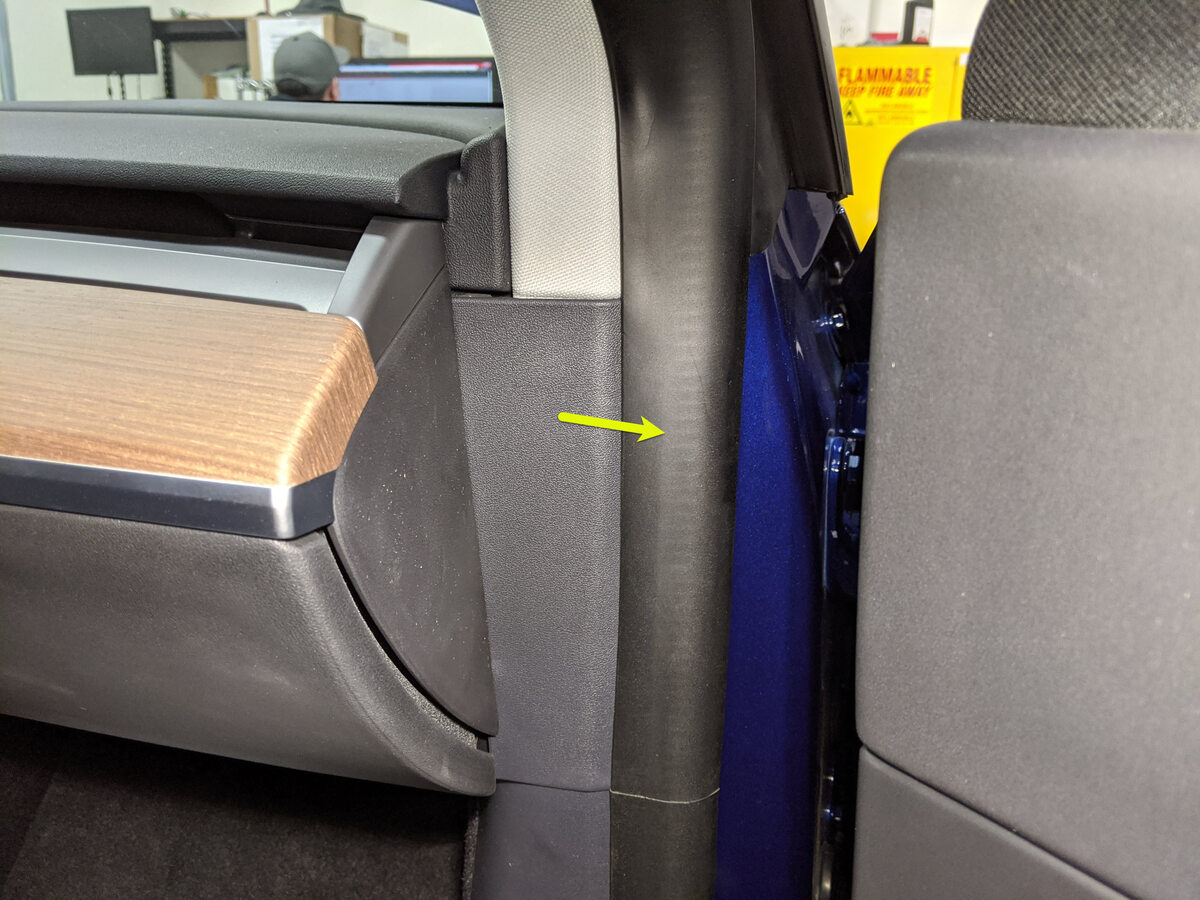

拆卸左侧 A 柱中部总成
注1 个卡子,1 个锁片;松开上部卡子,然后向上拉动 A 柱中部以将其拆下
-
将左侧气波边框盖从主装饰总成上拆下
注2 个卡子;后续新款车辆配备的是非中空边框
-

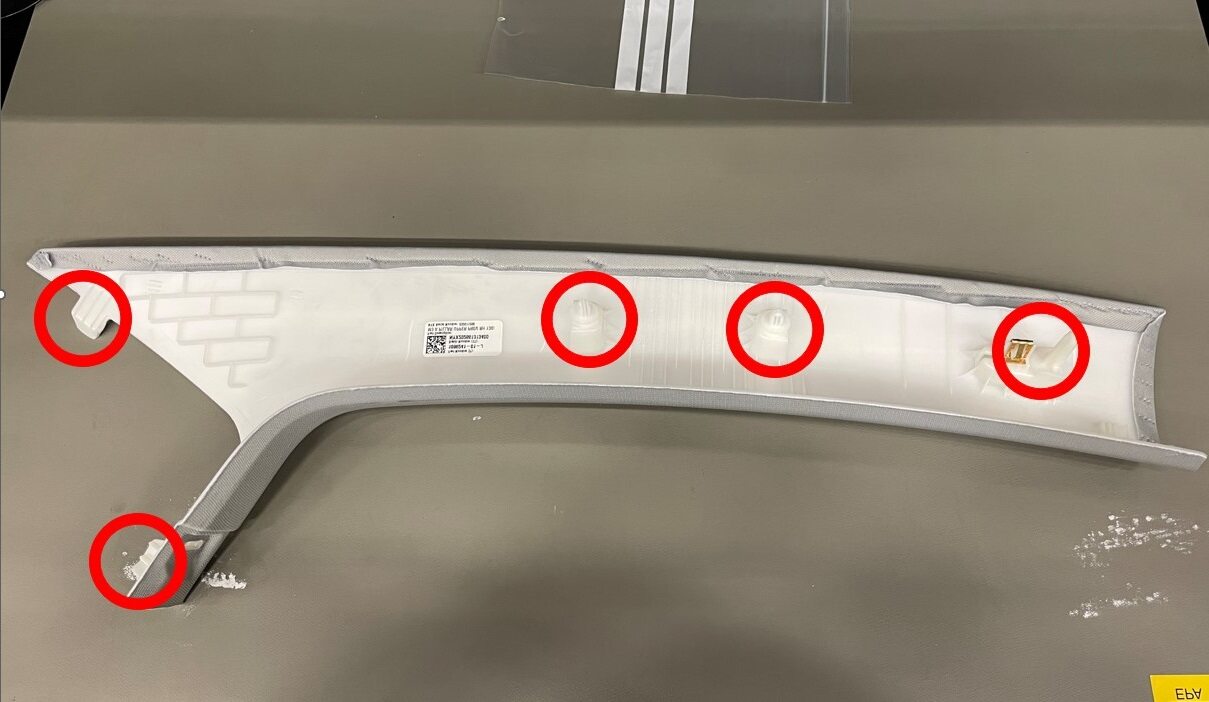

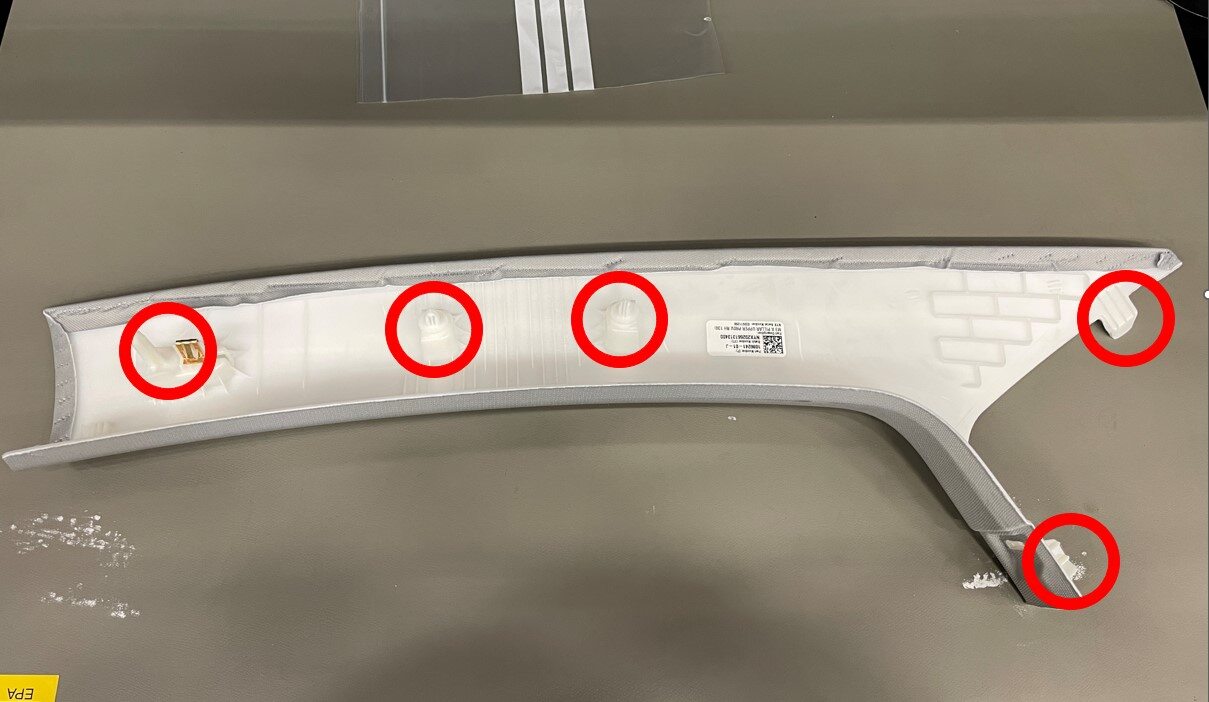

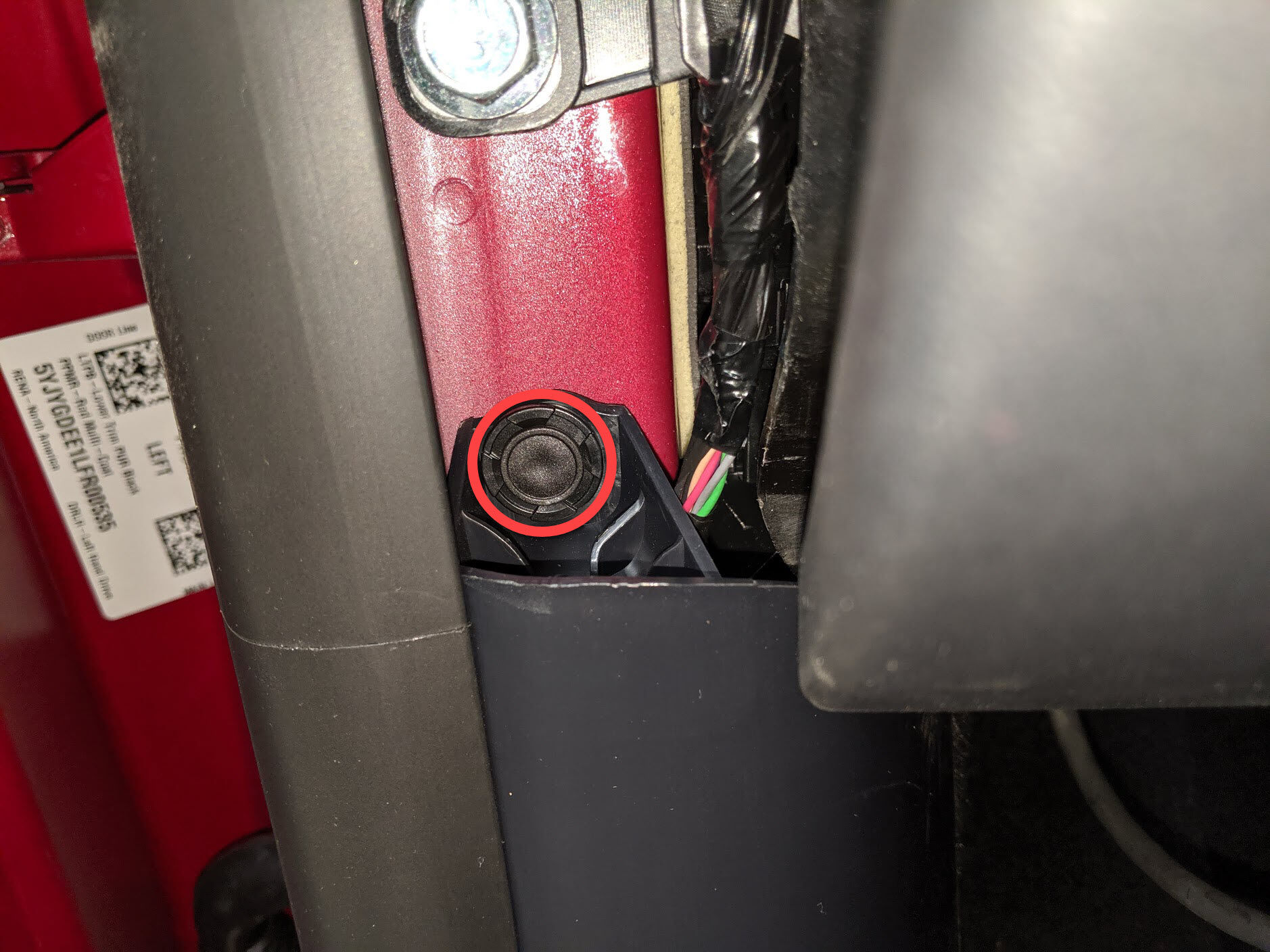

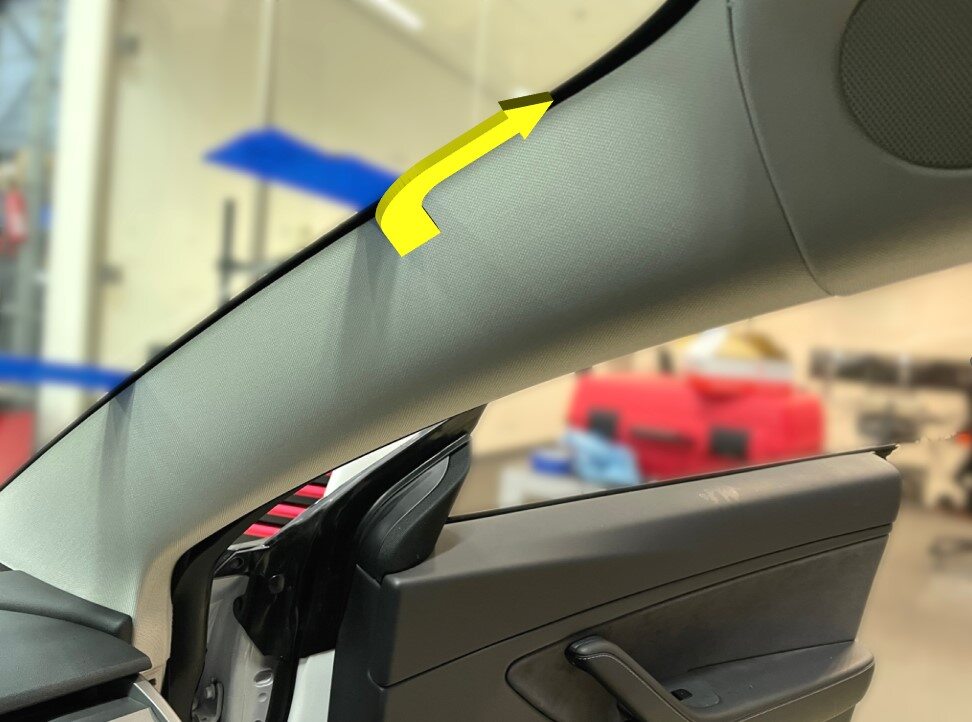

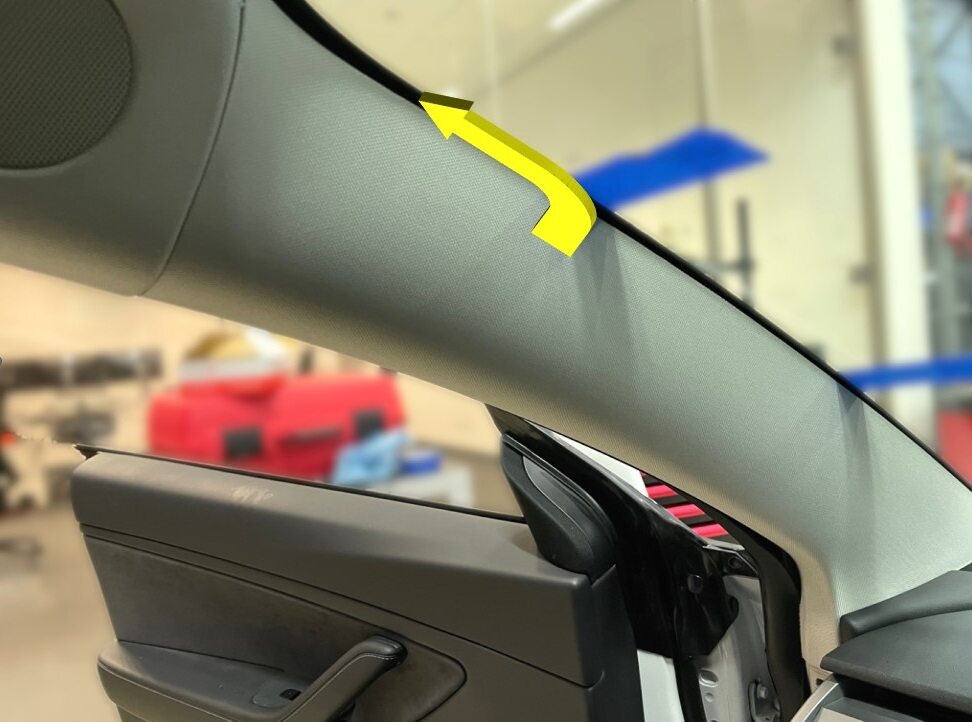

拆卸左侧 A 柱上饰板

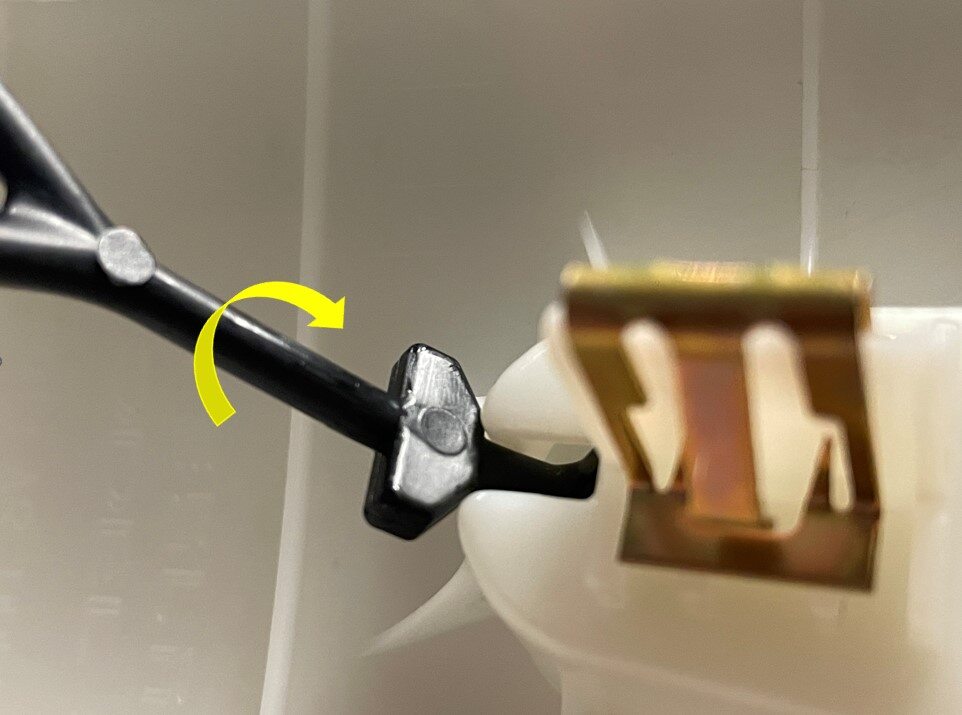

注3 个卡子;拉动 A 柱上部内侧;扭动 3 个系带钩并将其拉出外壳后拆下;然后向上拉动 A 柱上部,以将其拆下
-

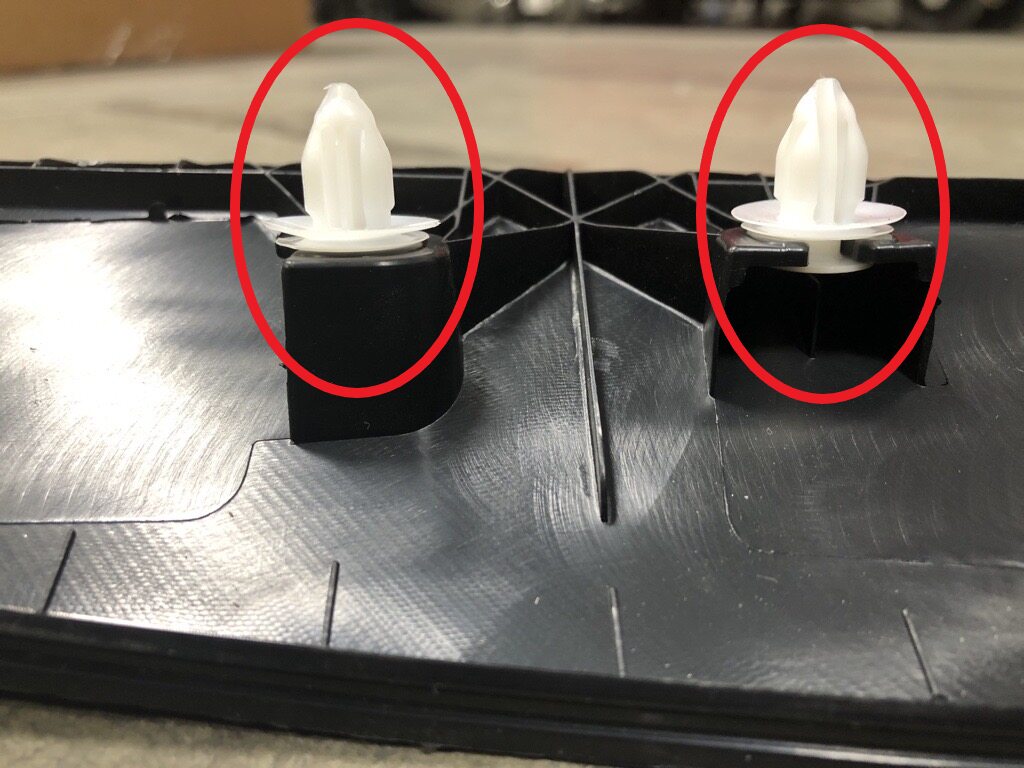

拆卸左侧 A 柱下饰板卡子
注1 个推拉式卡子
-

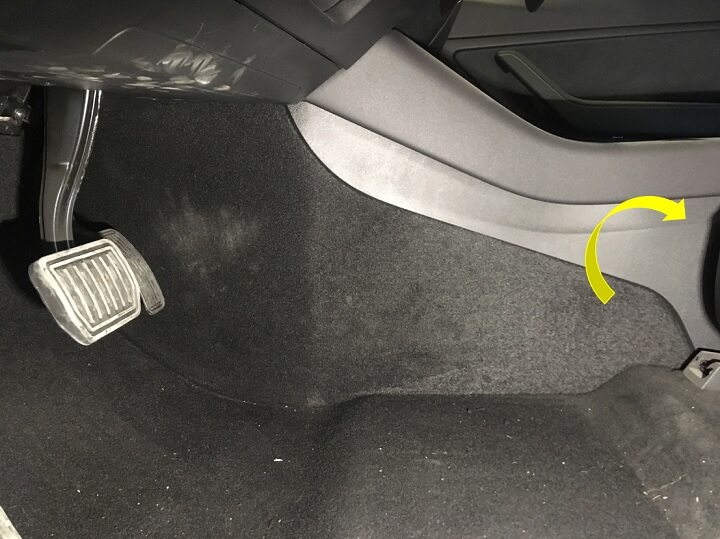

拆卸左侧 A 柱下饰板
注2 个卡子,3 个导片;向上拉动 A 柱后下部,松开卡子,然后向后拉动以松开地毯前部锁片
-

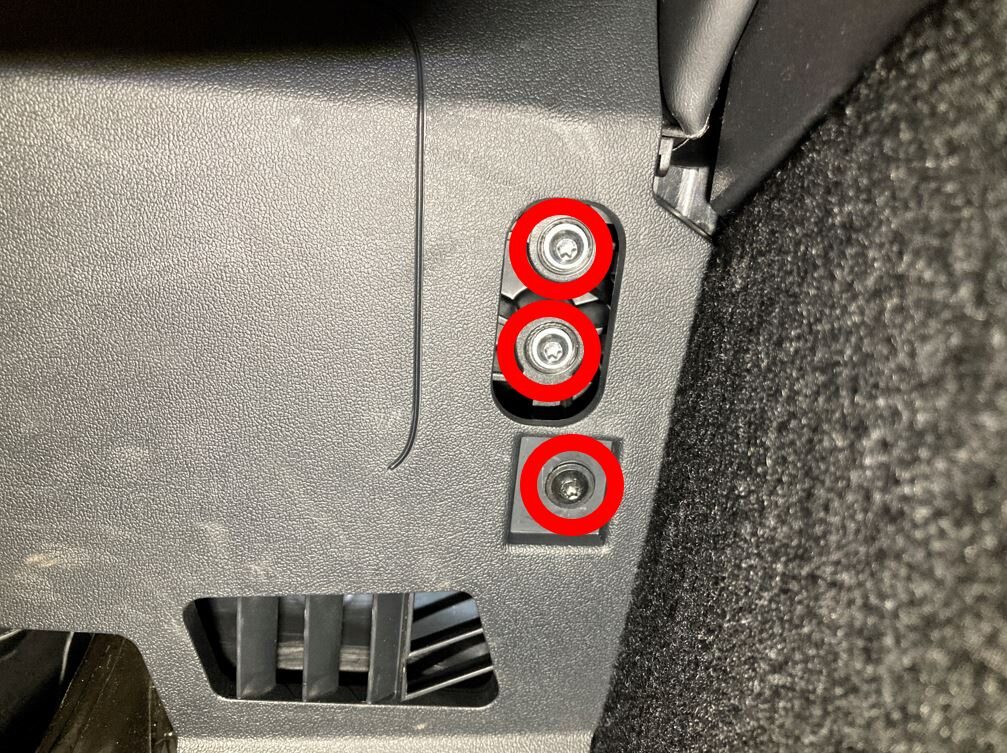

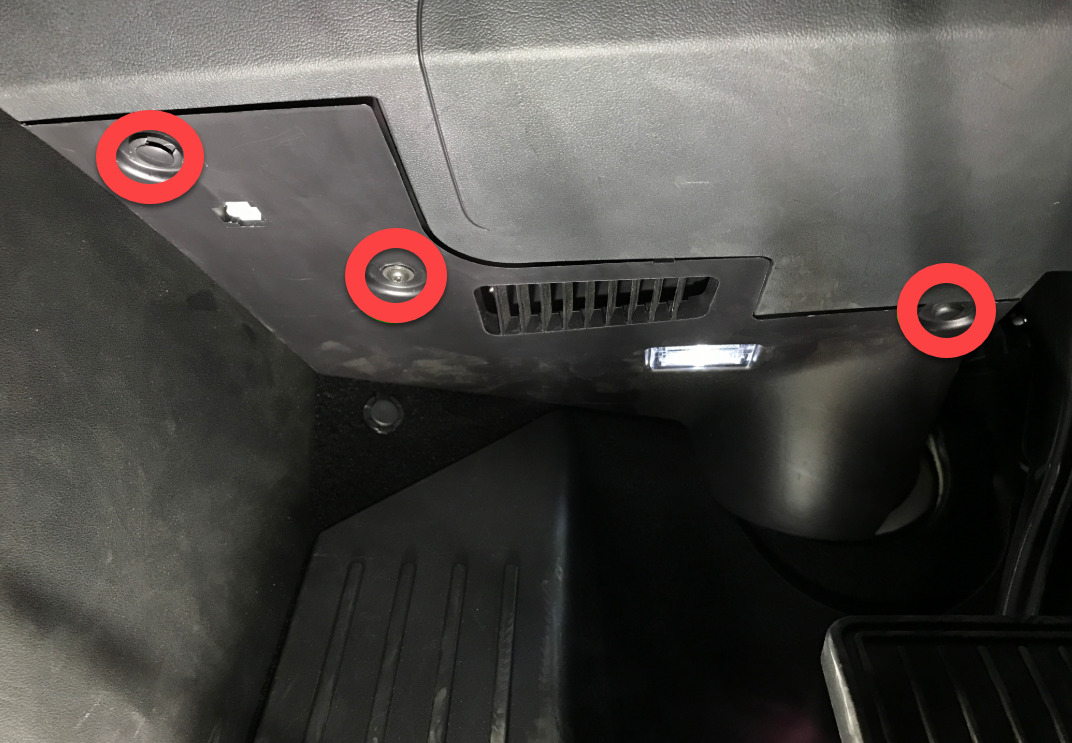

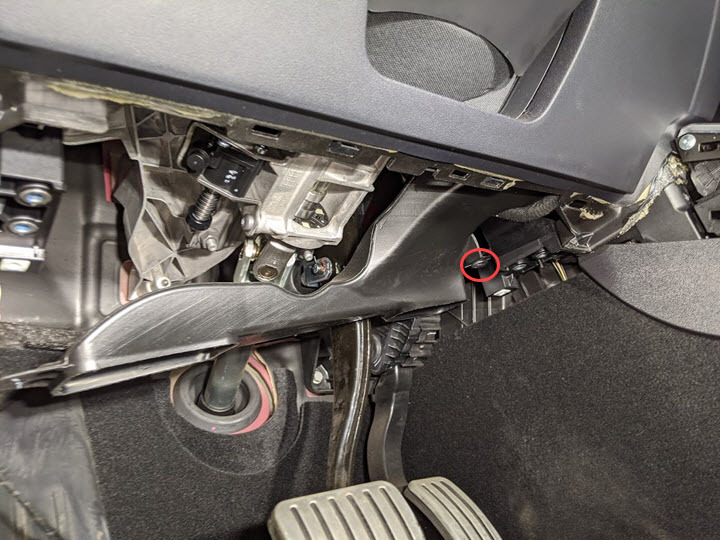

拆卸用于固定左侧脚部空间盖板的螺钉和卡子
注2 个推拉式卡子,1 个螺钉,T20,2.5 Nm
-

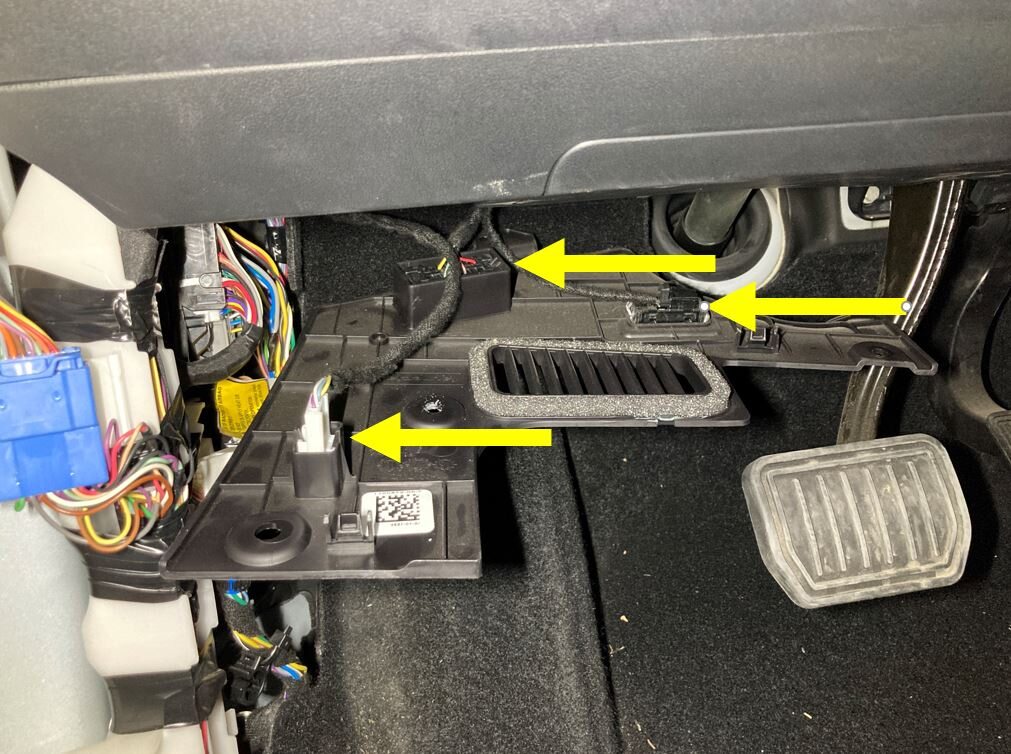

从左侧脚部空间盖板上拆下连接器,然后将其从车辆上拆下
注3 个锁片,1 个以太网连接器,1 个地面照明灯连接器;亚太地区的车辆还会额外配备一个 OBDII 连接器,必须将其断开
-

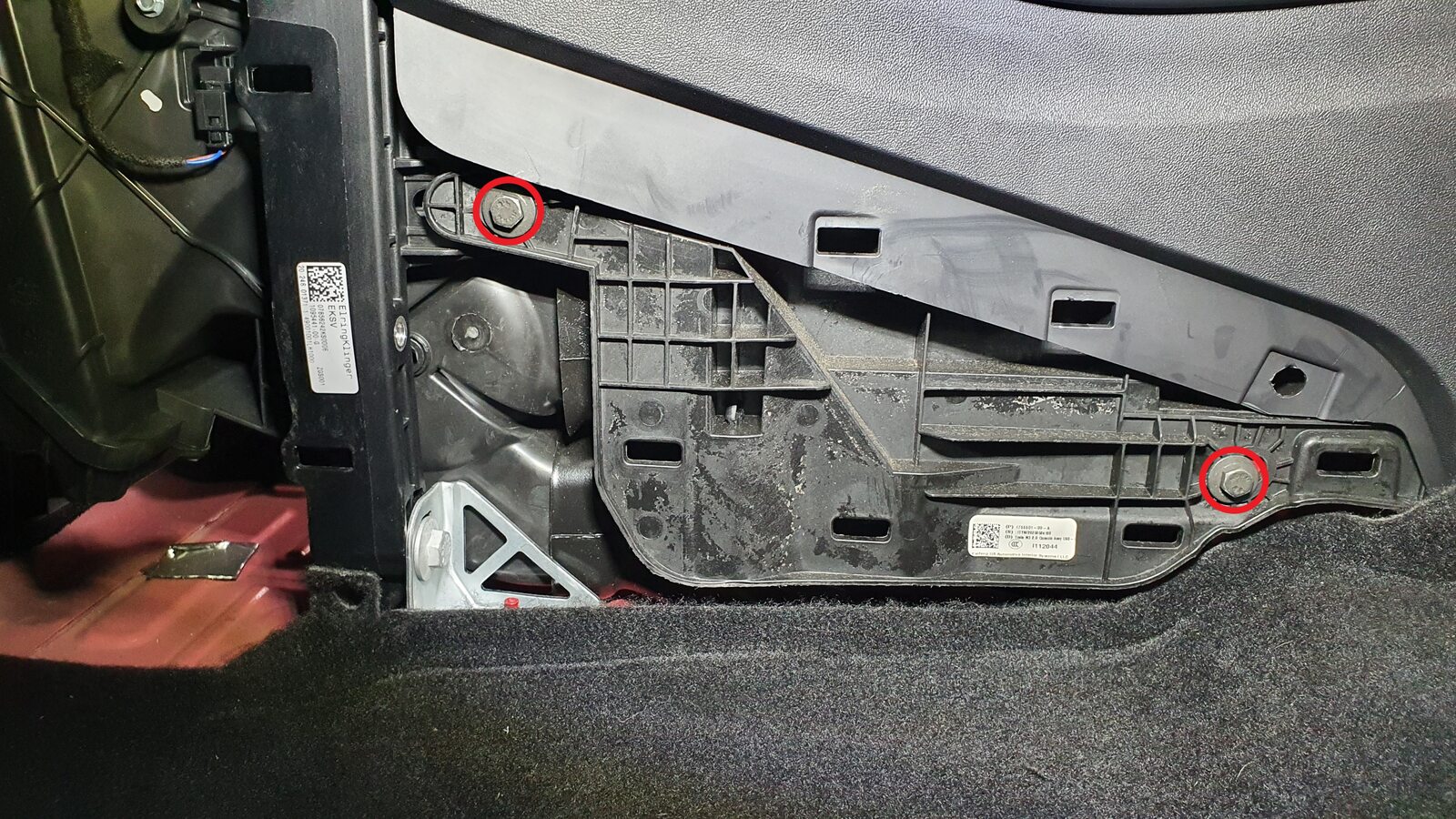

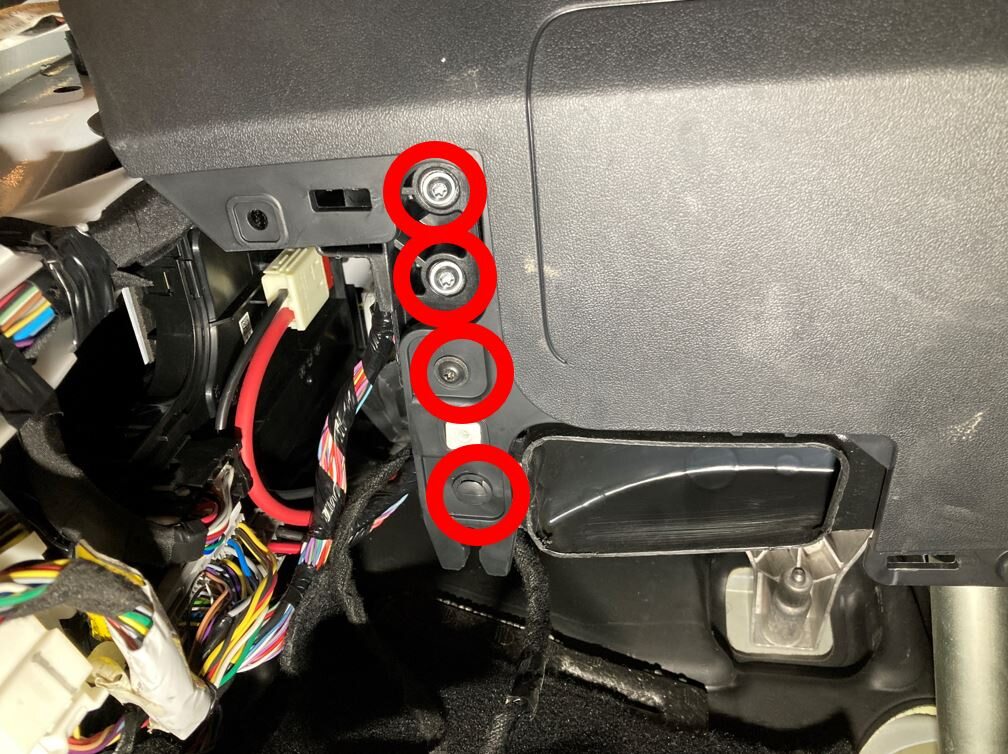

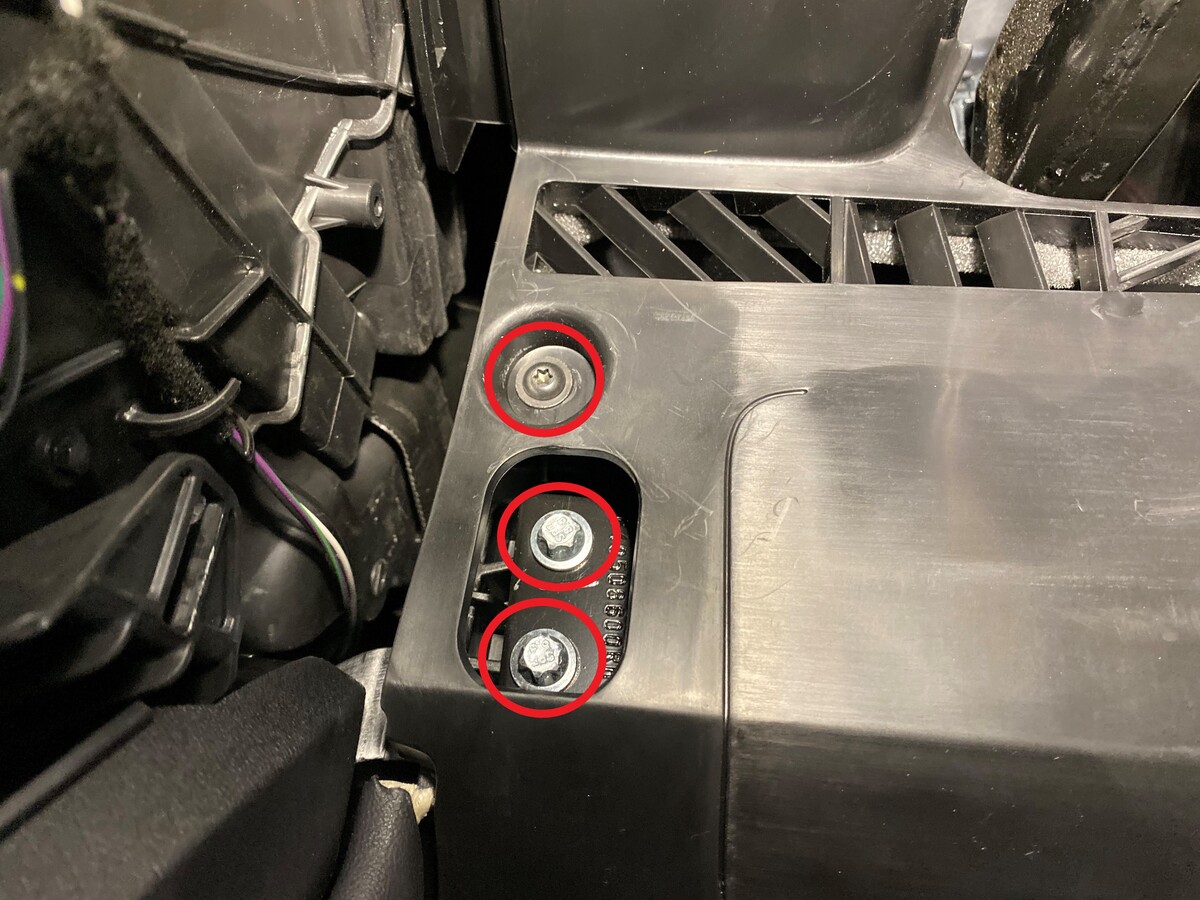

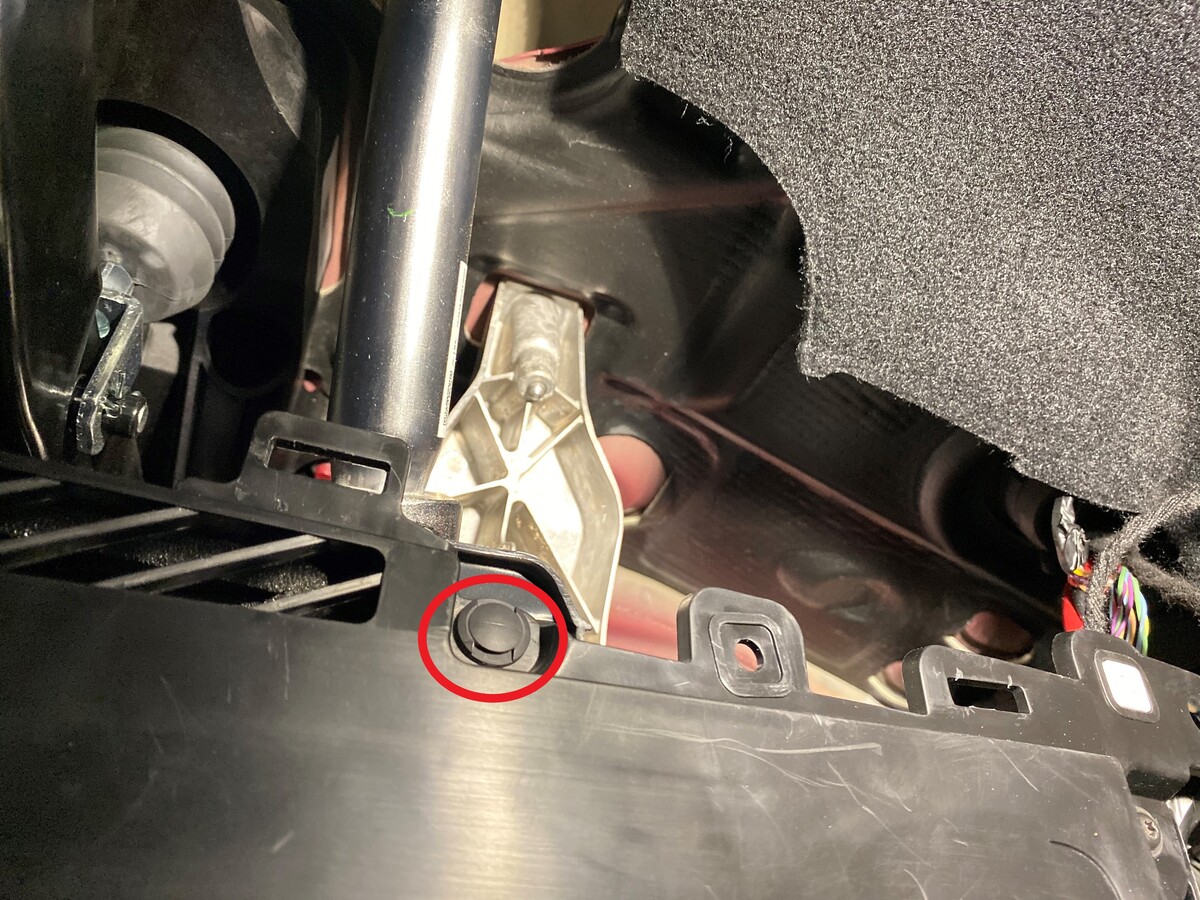

拆卸将驾驶位膝部气囊固定到车辆的紧固件
注1 个推拉式卡子,2 个螺钉,T20,2 Nm,4 个螺纹胶螺栓,T30,8 Nm;新款车配备 4 个螺纹胶螺栓,E10;拆下后弃用;降下时需支撑膝部气囊;连接器/线束长度非常短
-

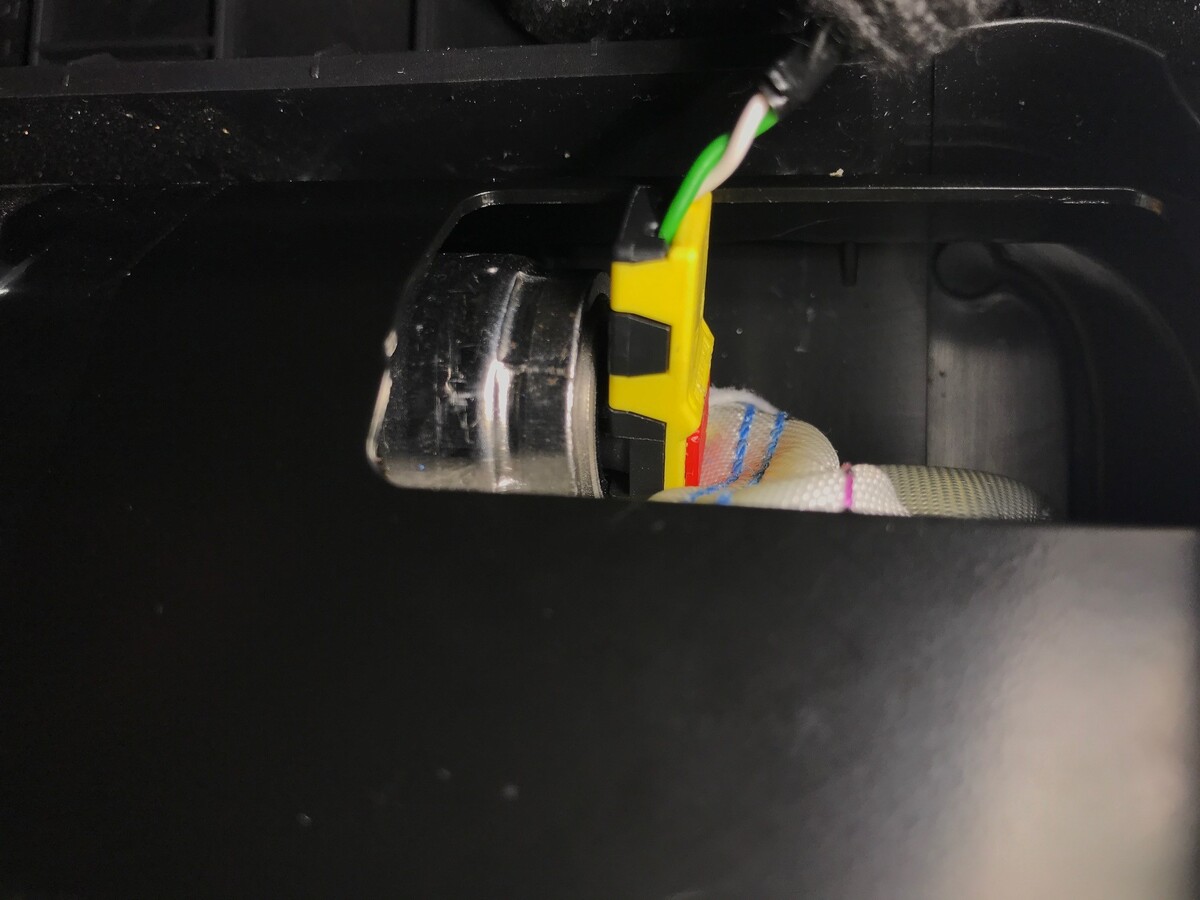

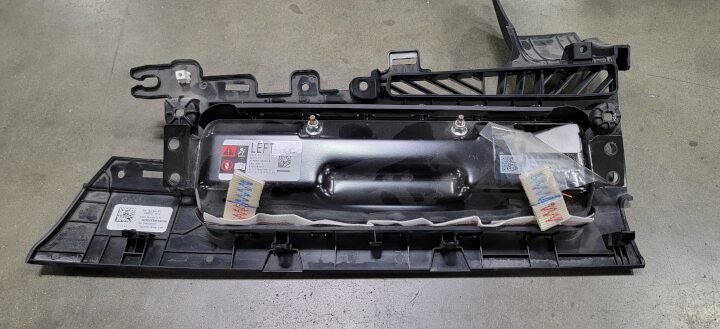

断开驾驶位膝部气囊,将其从车辆上拆下
注1 个连接器;松开锁片,然后从气囊上松开引爆装置;断开时需支撑气囊;连接器释放装置可能有所不同
-
从 HVAC 模块上拆下左侧脚部空间风管
注1 个推拉式卡子
-

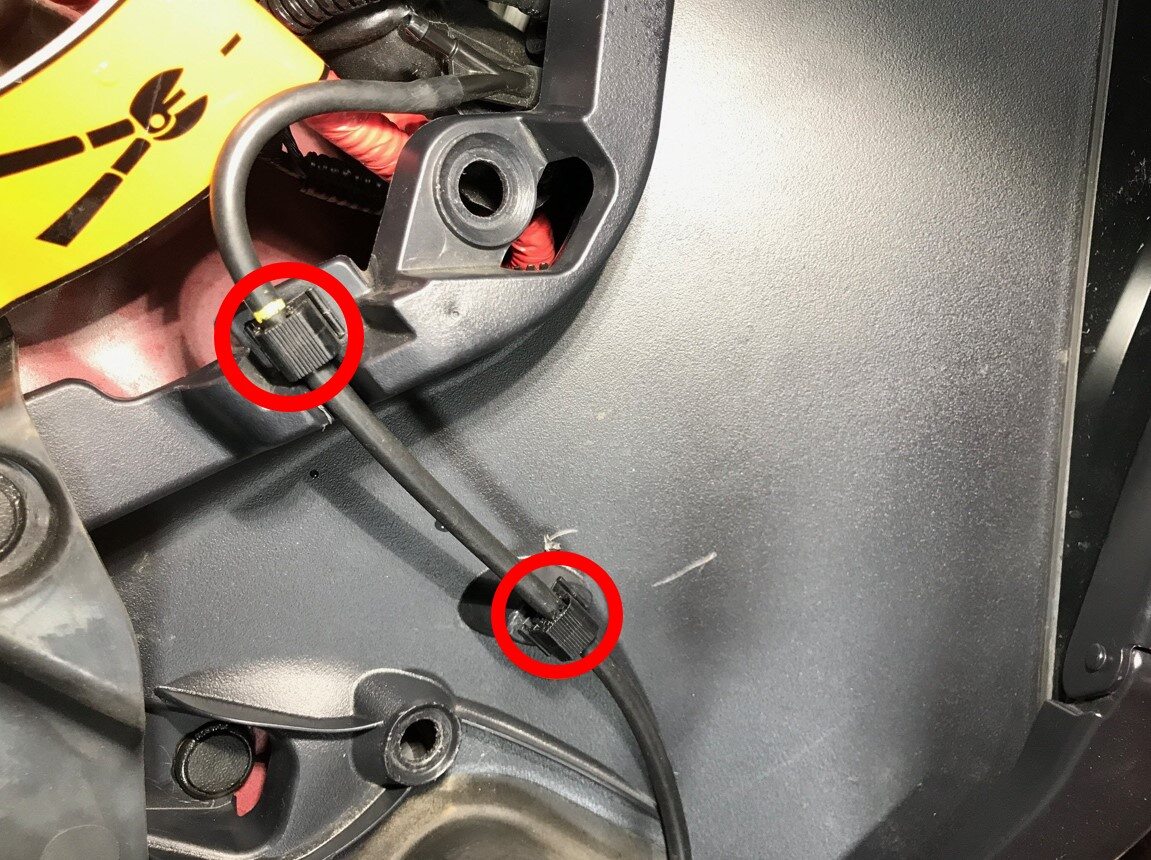

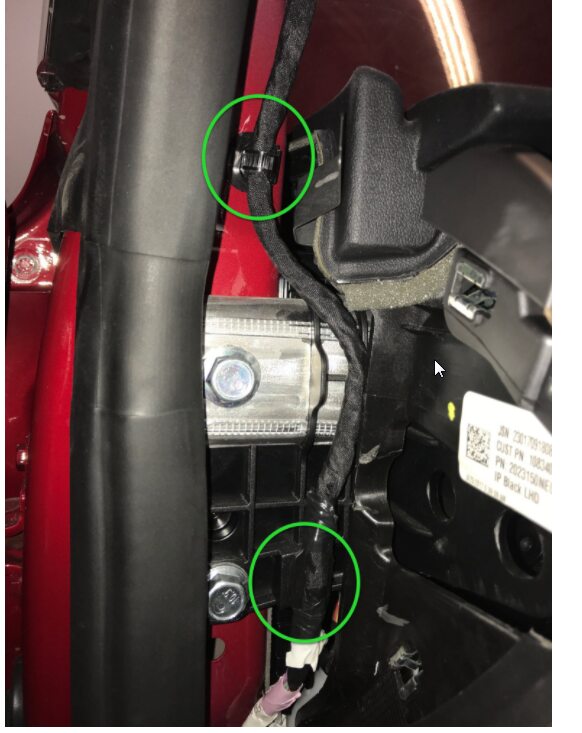

拆卸左侧 A 柱下部的顶篷线束夹
注2 个夹子
-

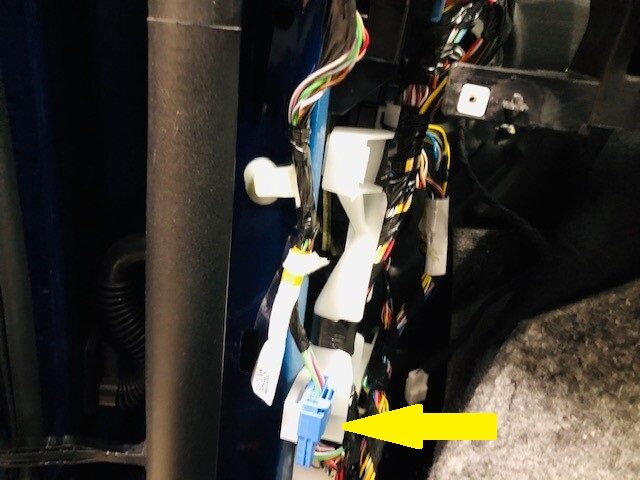

将顶篷线束连接器从左侧 A 柱下部断开
注1 个连接器
-

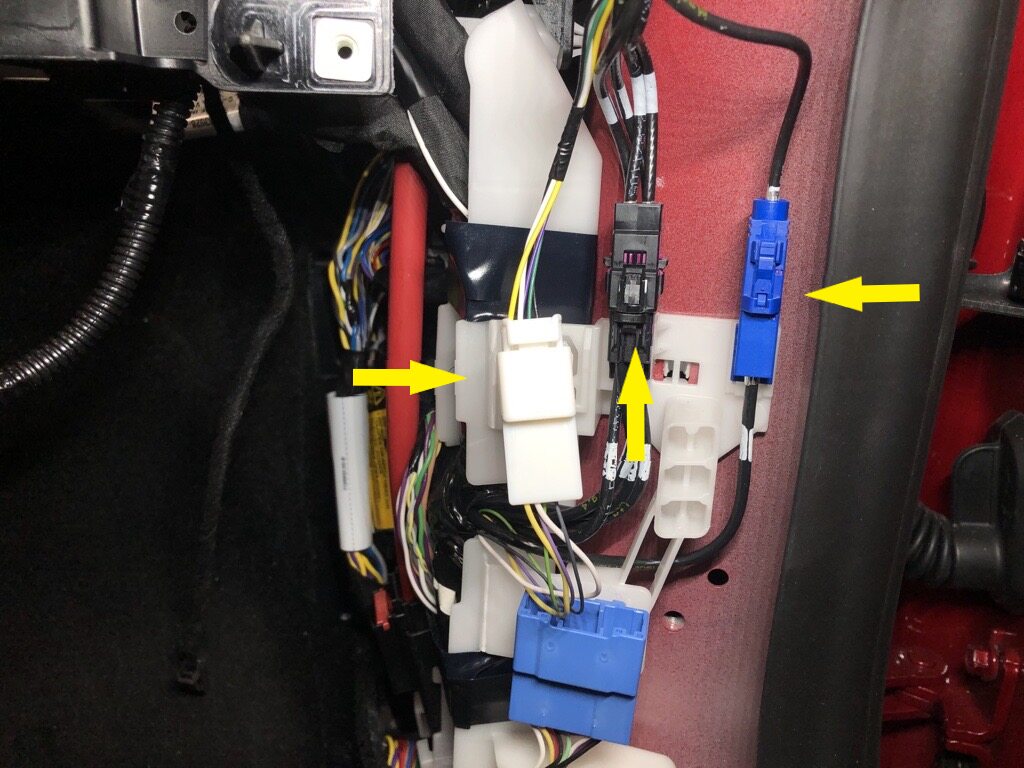

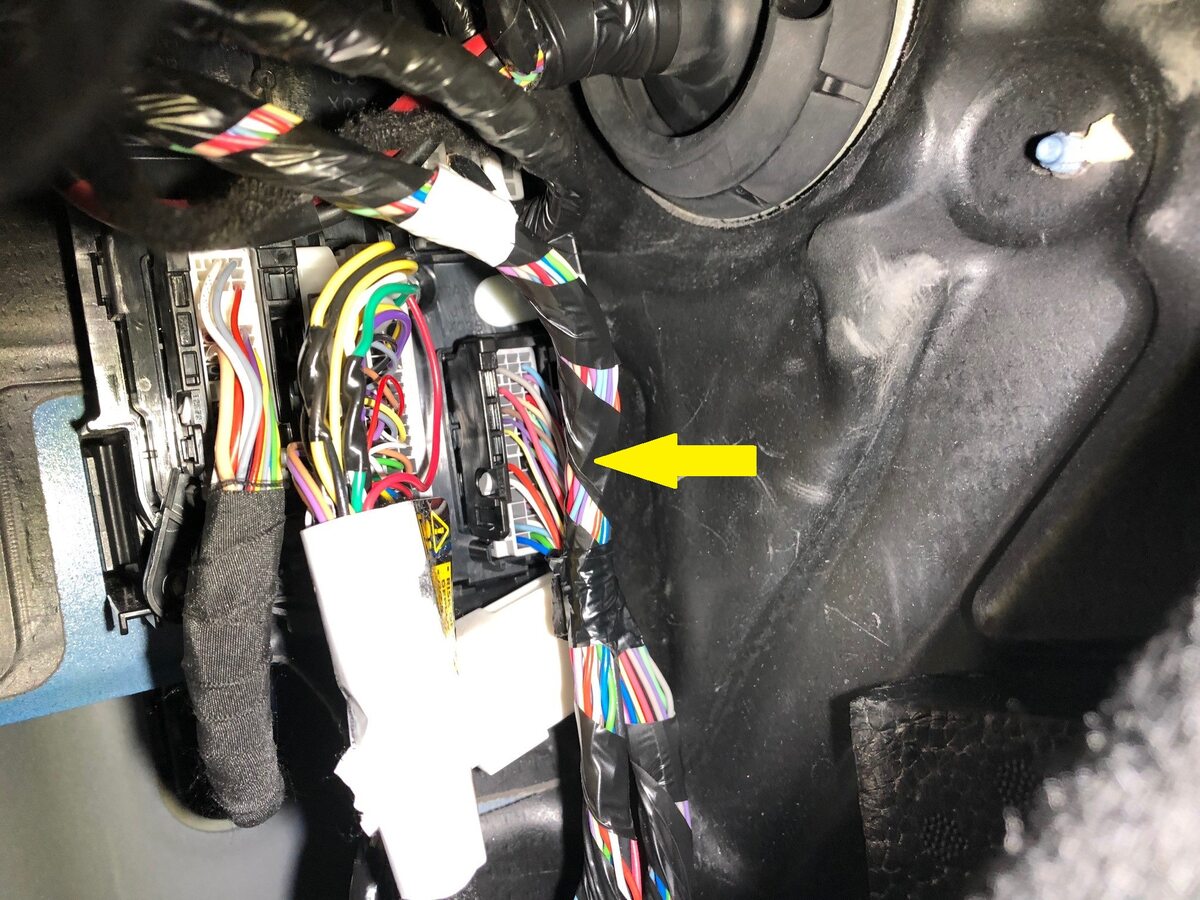

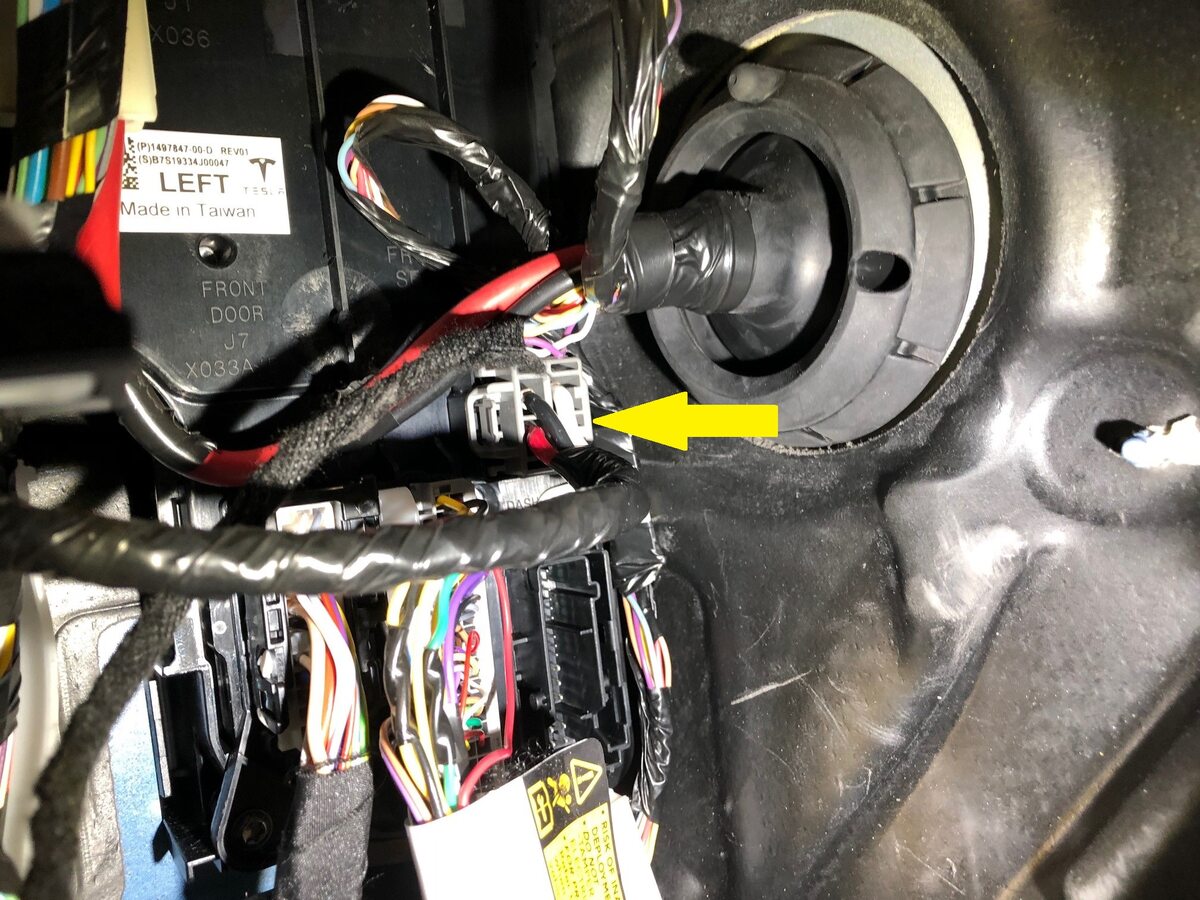

将前围板连接器从左侧车身控制器上断开
注1 个连接器;松开锁片,小心下拉以便松开连接器
-
将 HVAC 连接器从左侧车身控制器上断开
注1 个连接器
-

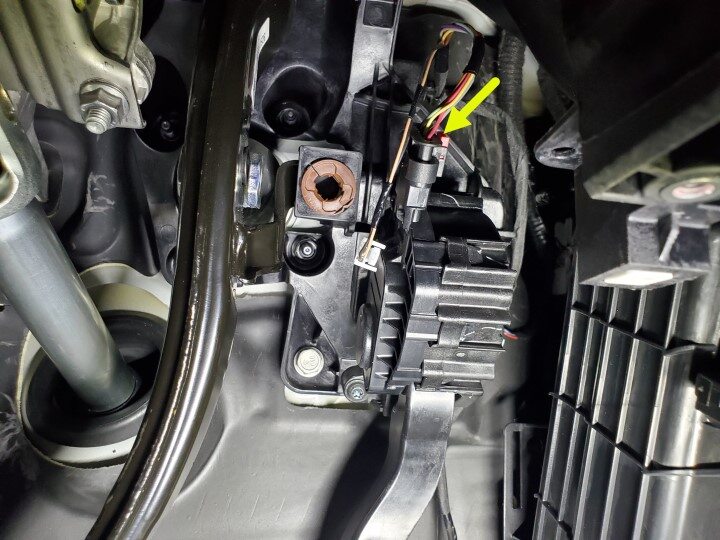

断开制动开关连接器
注1 个连接器
-
从踏板总成上拆下制动开关
注逆时针旋转 45 度;如已损坏,请更换
-

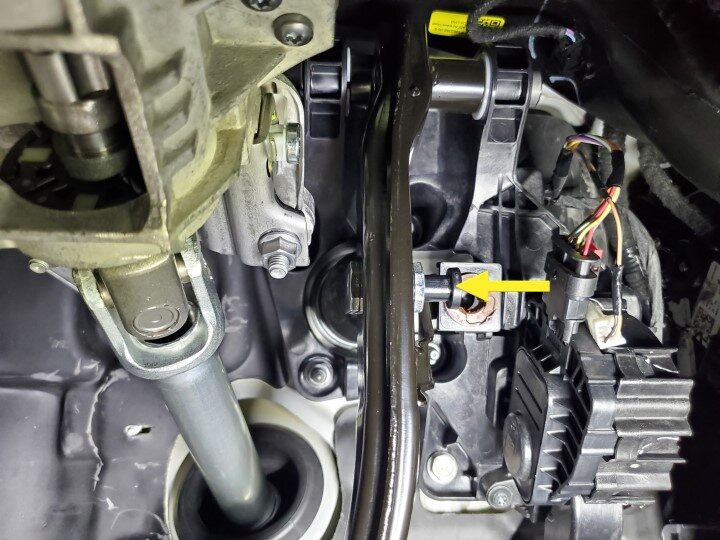

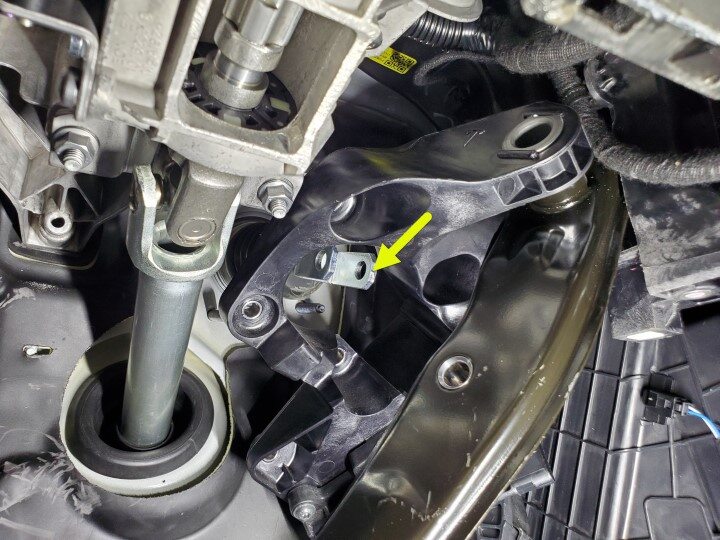

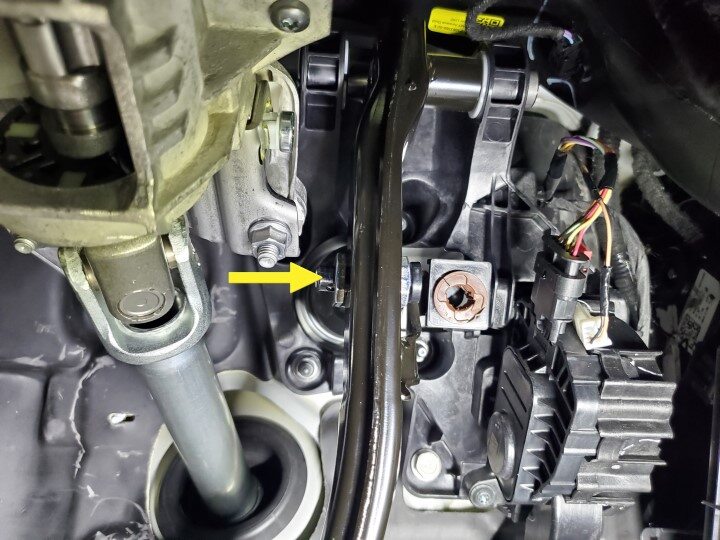

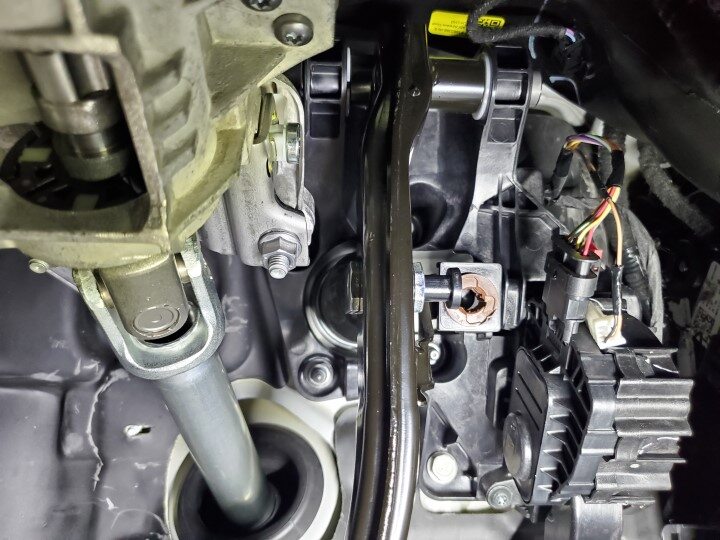

从制动踏板总成上的 U 型夹销上拆下开口销
注1 个卡子
-

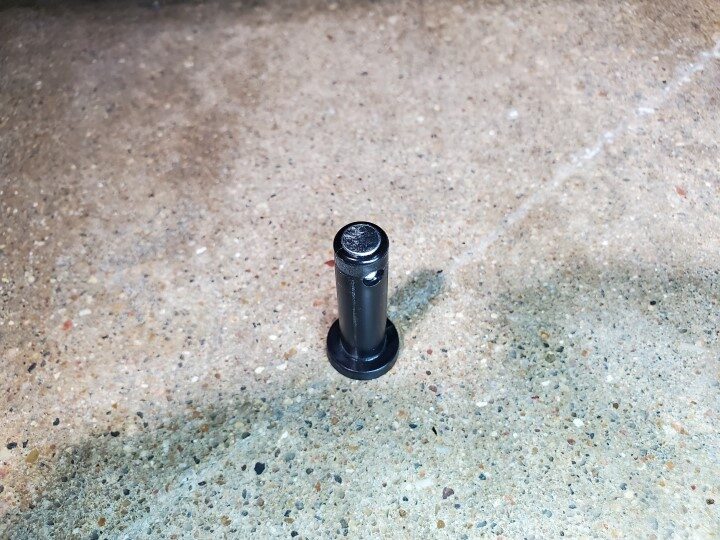

将 U 型夹销从制动踏板总成上拆下
注1 个 U 型夹销
-

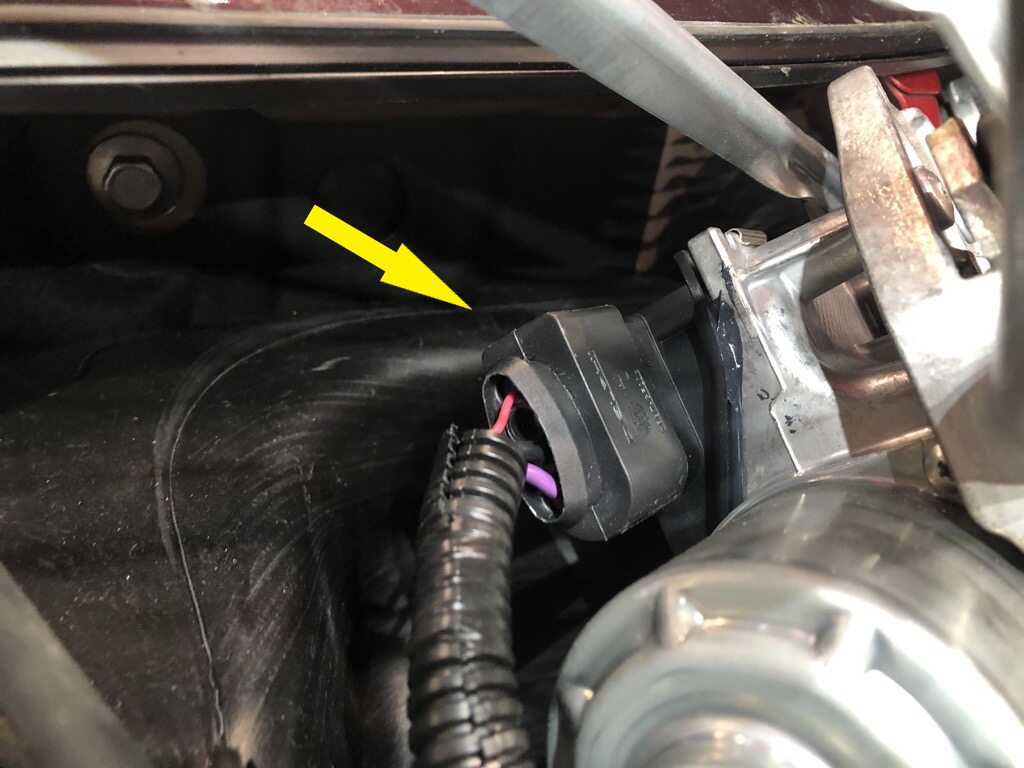

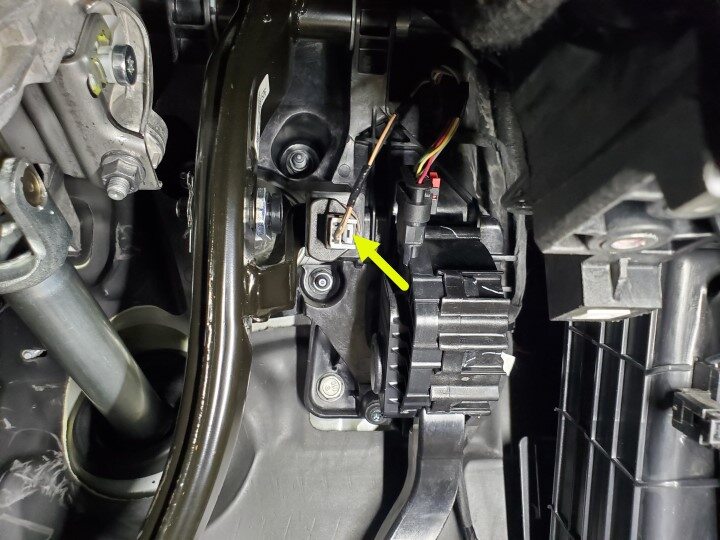

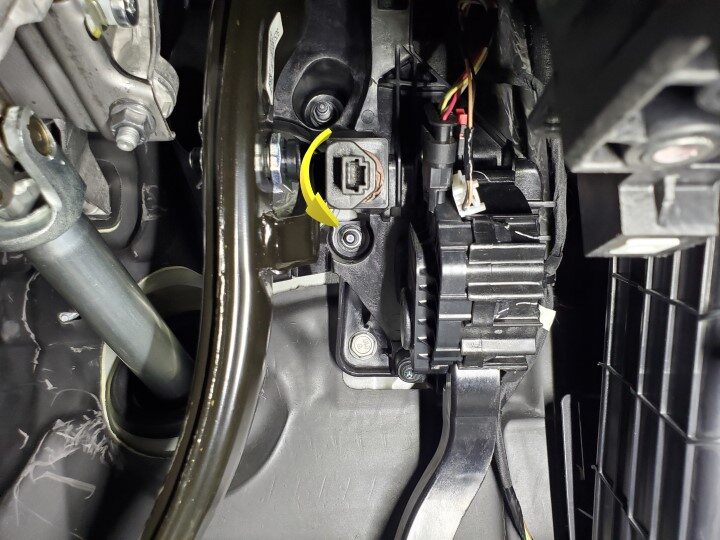

断开加速踏板连接器
注1 个连接器,切勿向下按压红色锁片,拉动红色锁片以解锁,再次拉动以松开连接器
-

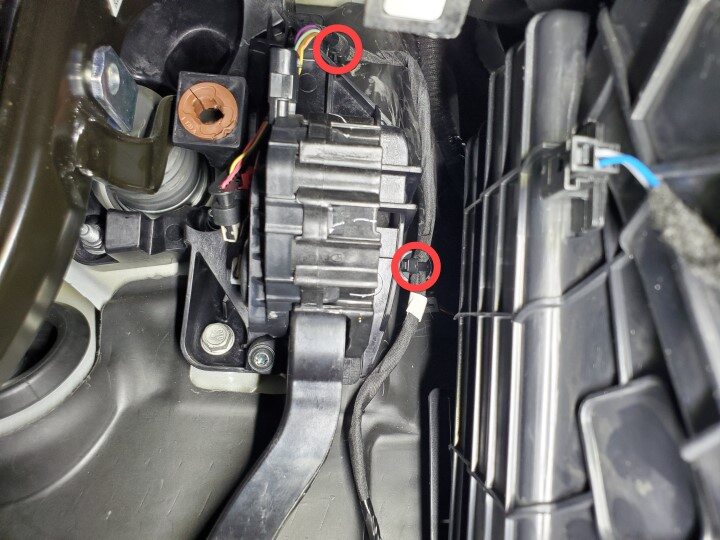

拆卸将踏板线束固定到踏板总成的夹子
注2 个夹子
-

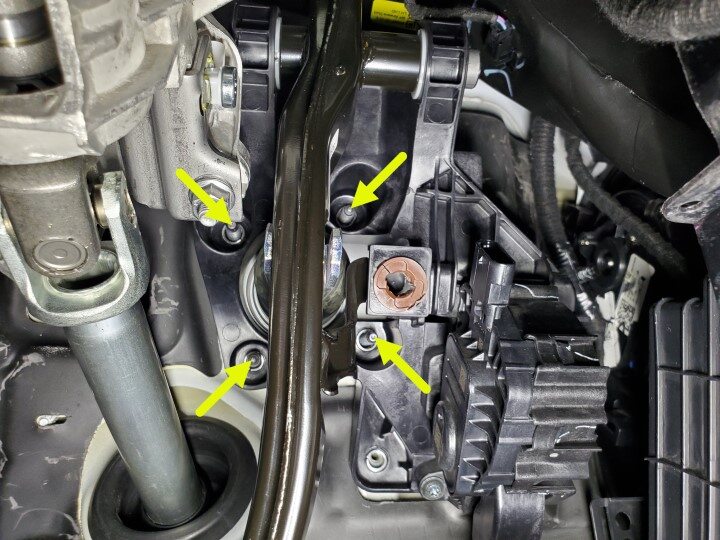

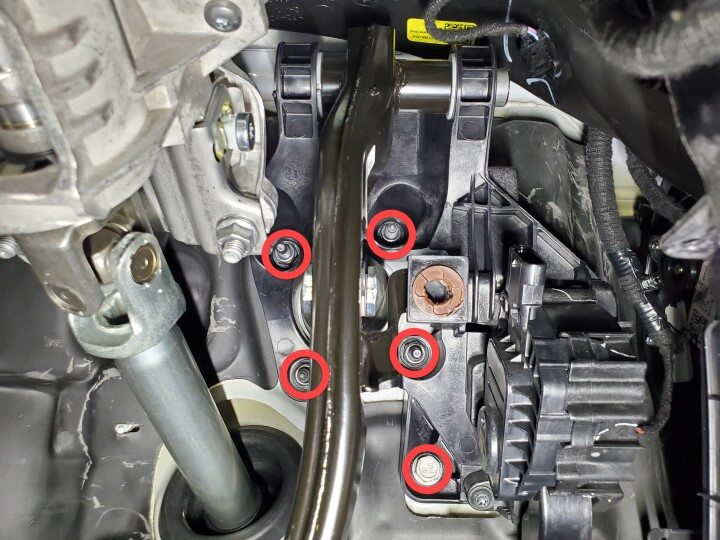

拆卸将踏板总成固定到车辆的紧固件
注4 个自锁螺母,13 毫米,16.5 Nm;1 个螺栓,10 毫米,13 Nm;拆下后弃用
-

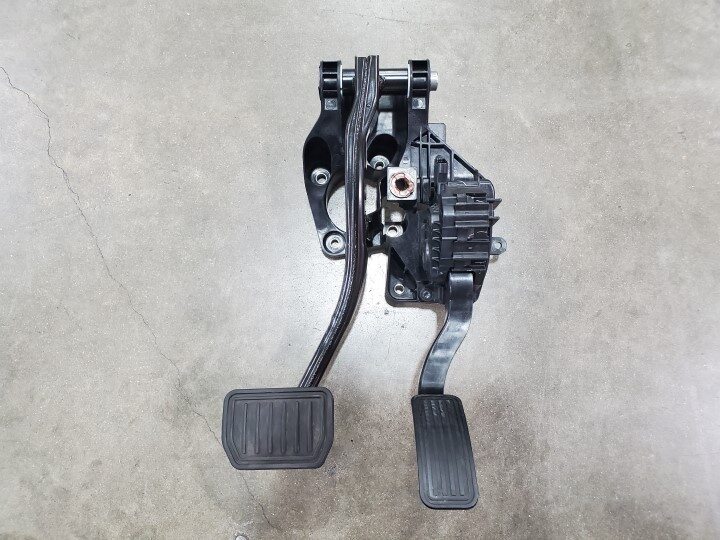

拆卸踏板总成
注2 个螺柱;先从 iBooster 螺柱上松开,然后围绕 iBooster 杆移动
-

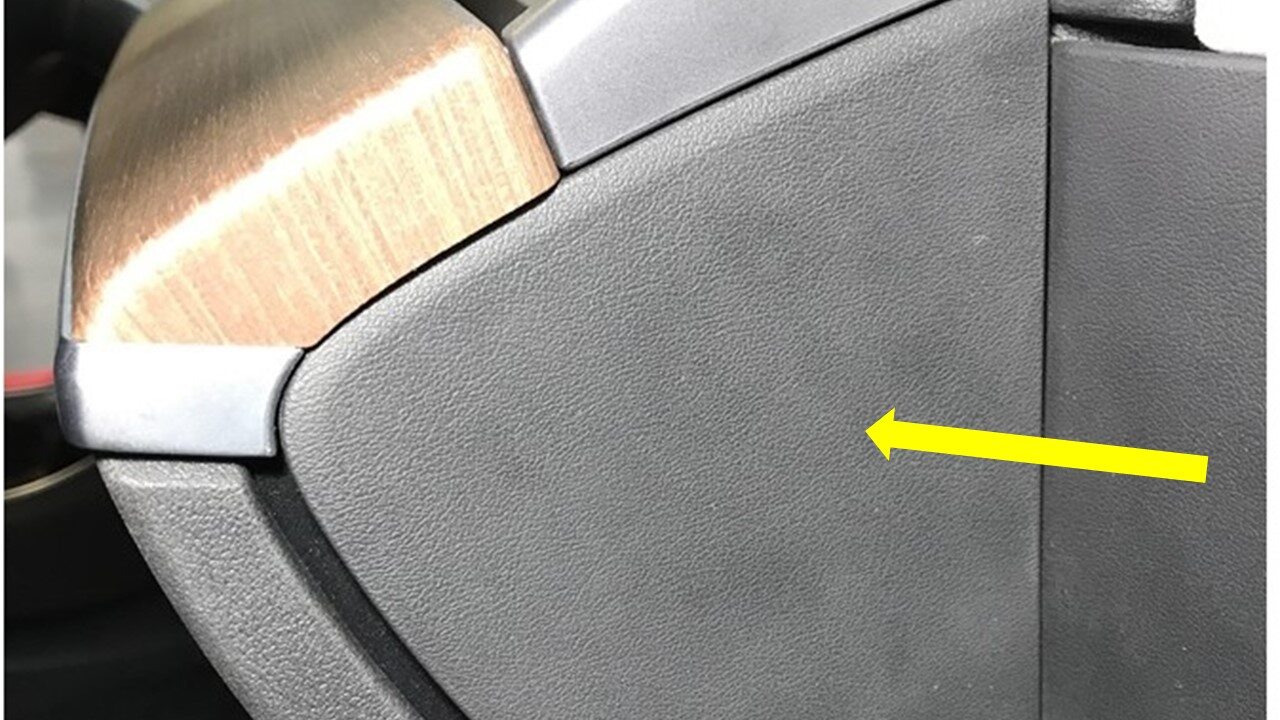

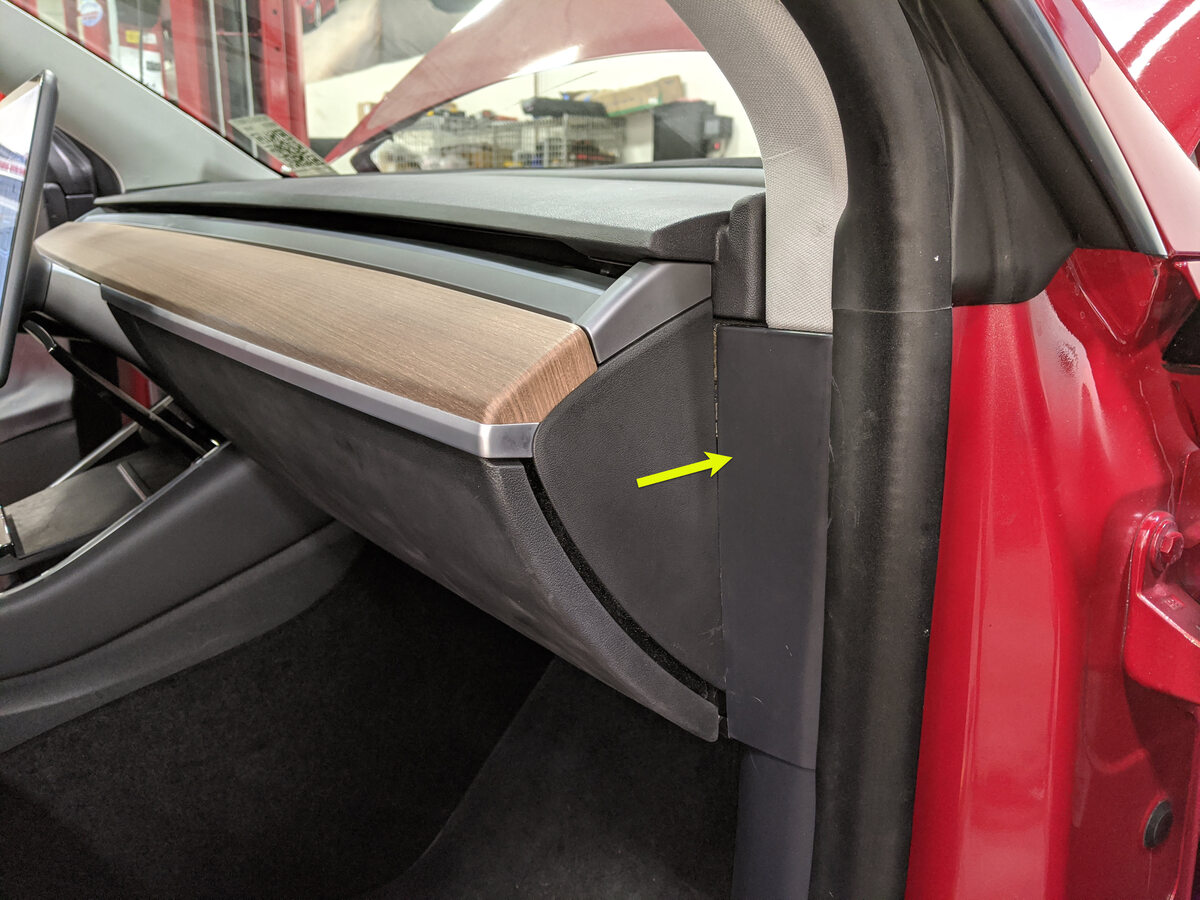

拆卸仪表板右侧端盖
注3 个卡子
-

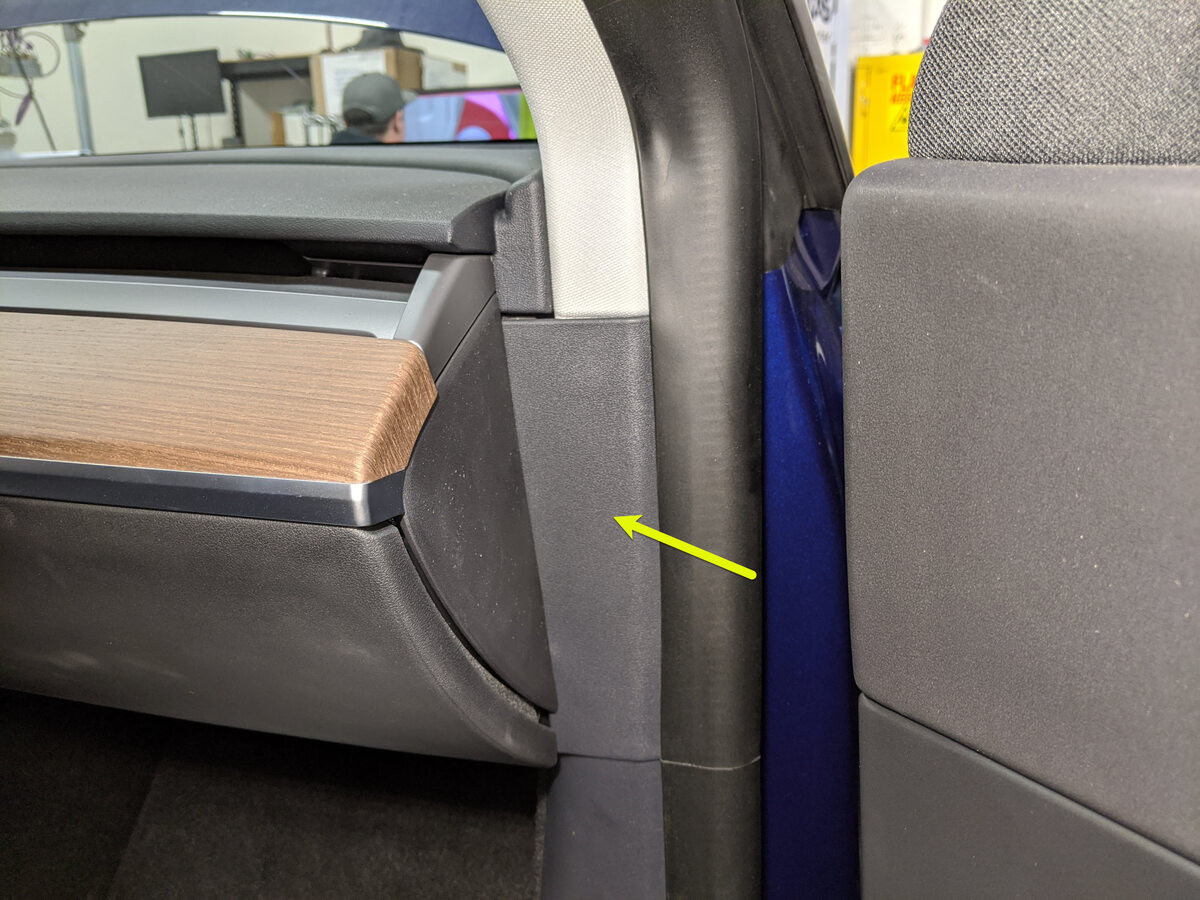

拆卸右侧 A 柱中部总成
注1 个卡子,1 个锁片;松开顶部卡子,然后向上拉动 A 柱中部,以便从车辆上拆下
-

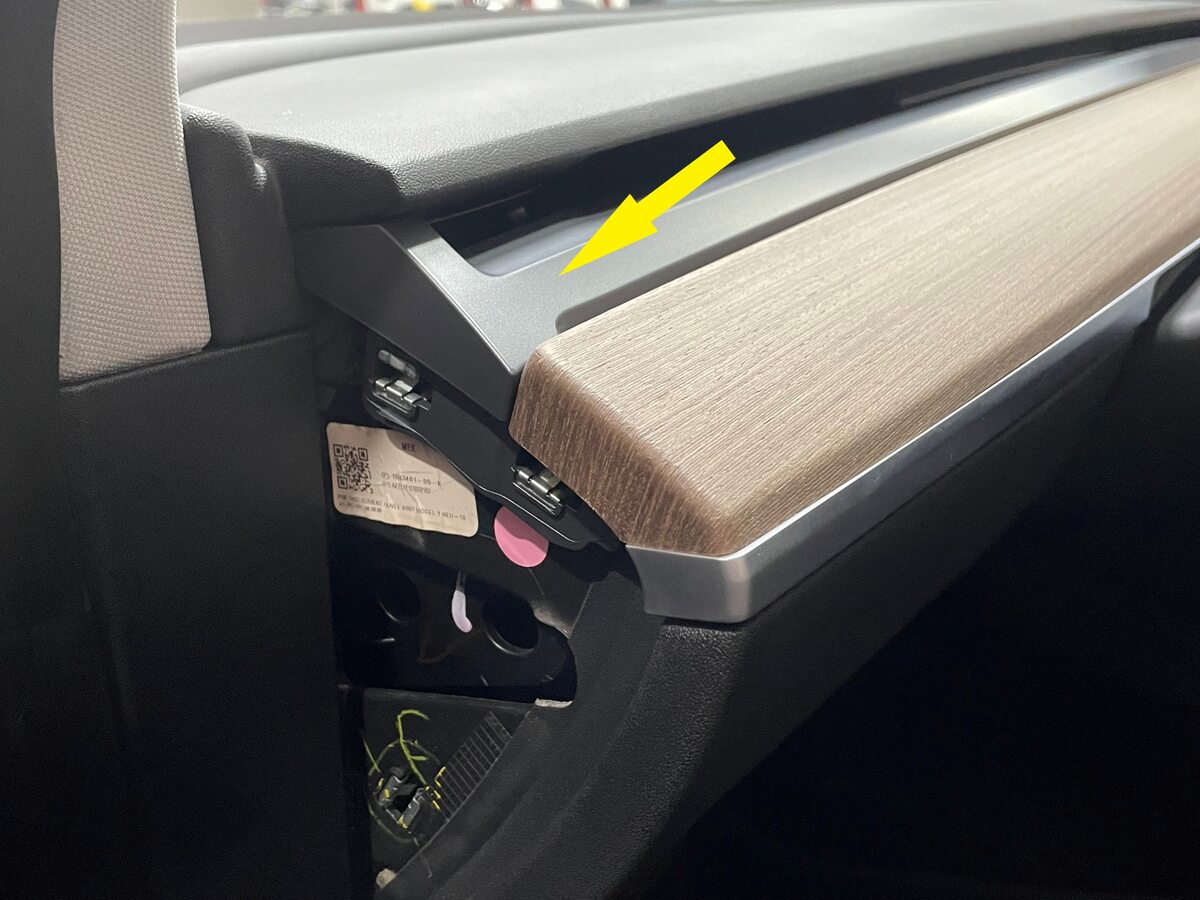

从主装饰总成上拆下右侧气波边框盖
注2 个卡子;后续新款车辆配备的是非中空边框
-

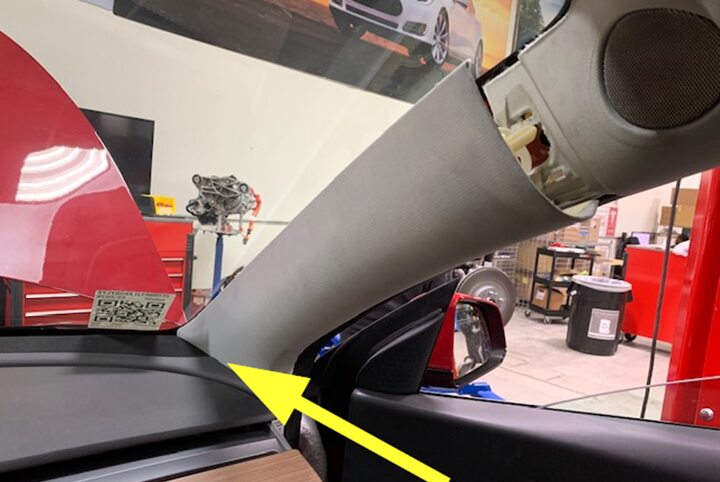

拆卸右侧 A 柱上饰板
注3 个卡子;拉动 A 柱上部内侧;扭动 3 个系带钩并将其拉出外壳后拆下;然后向上拉动 A 柱上部,以将其拆下
-

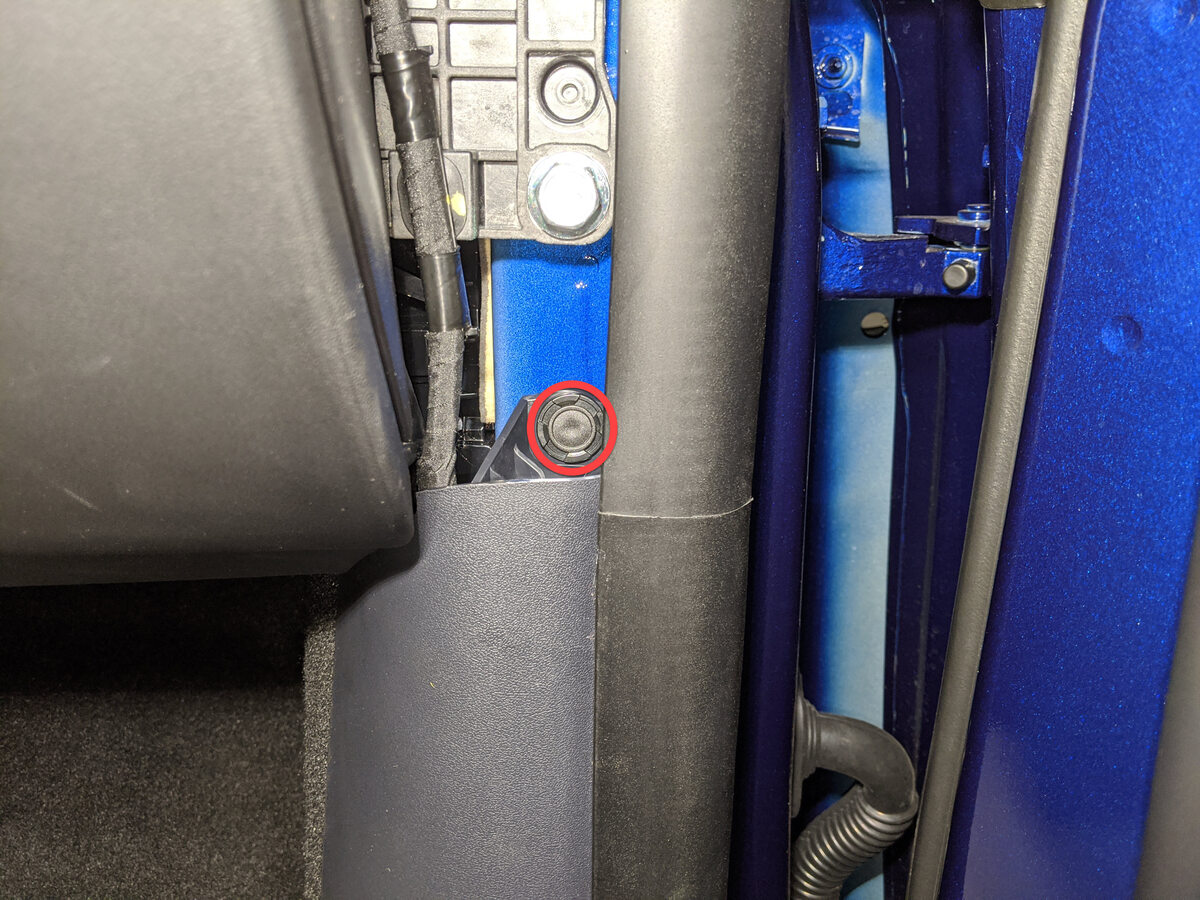

拆卸右侧 A 柱下饰板卡子
注1 个推拉式卡子
-
拆卸右侧 A 柱下饰板
注1 个卡子,2 个导片;向上拉动 A 柱后下部,松开卡子,然后向后拉动以松开地毯前部锁片
-

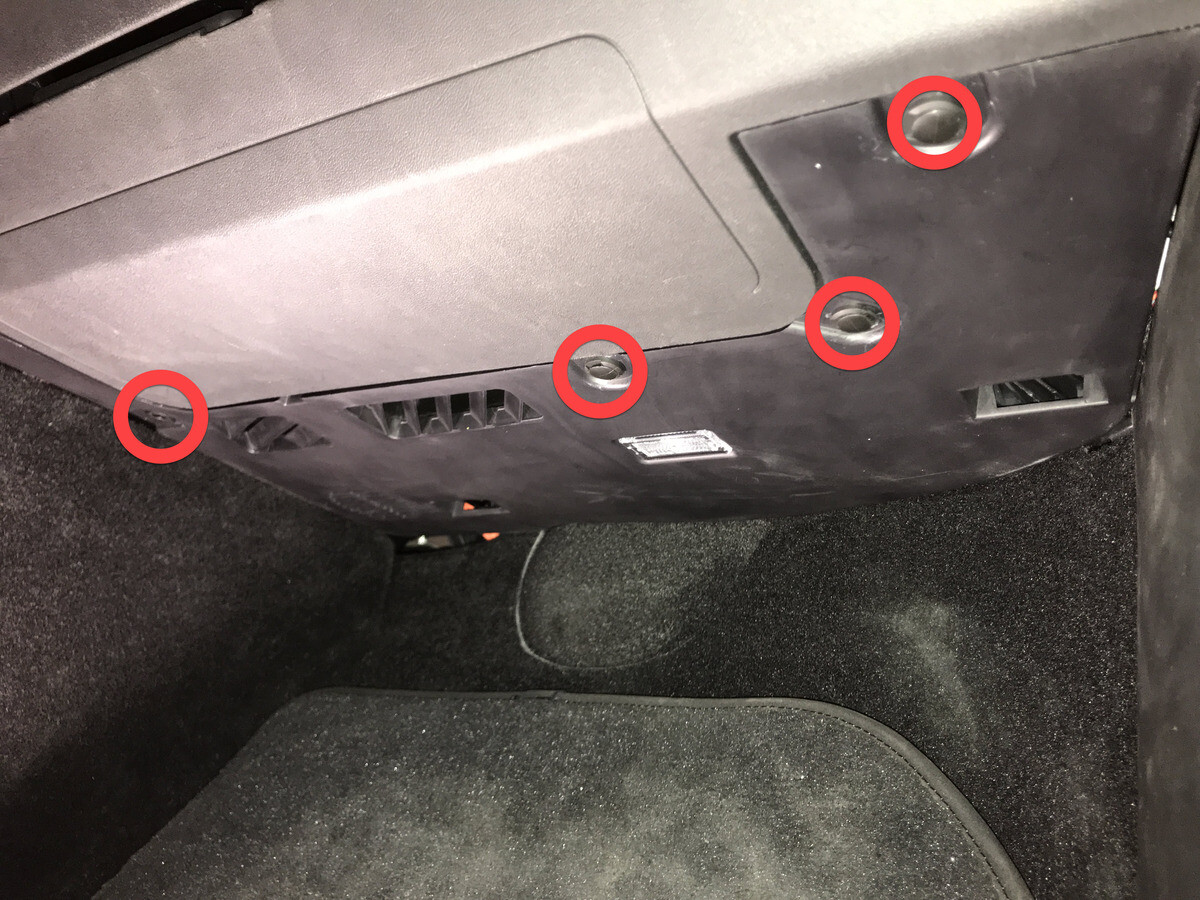

从仪表板上松开右侧脚部空间总成
注4 个推拉式卡子
-
拆卸右侧脚部空间总成
注2 个连接器
-

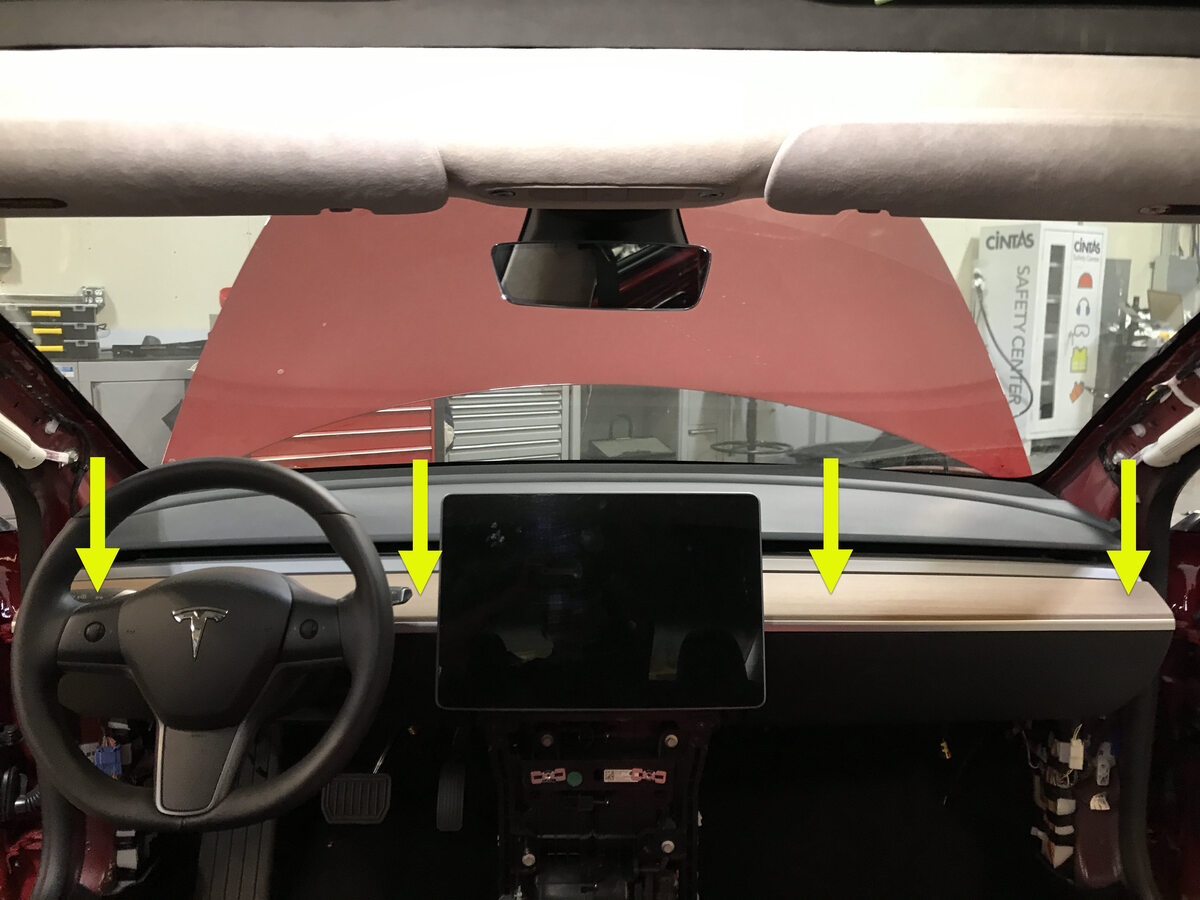

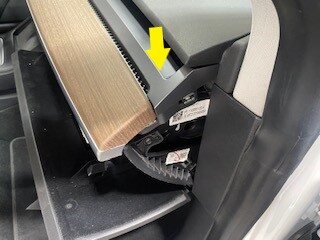

拆卸主装饰总成
注15 个卡子;拆卸手套箱时不需要取下整块饰板;如果抬起饰板的右侧,则可接触固定手套箱顶部的 3 个梅花螺钉;根据需要更换固定卡子
-

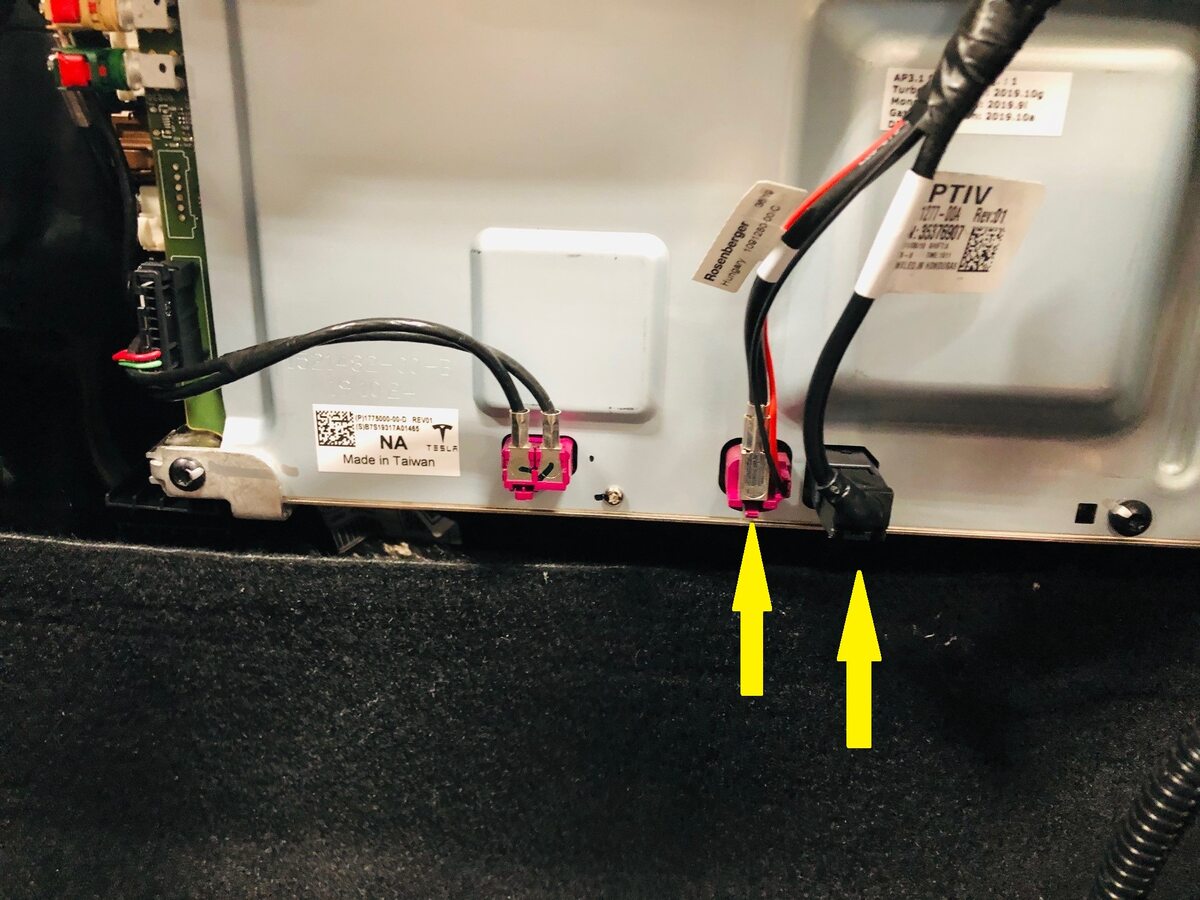

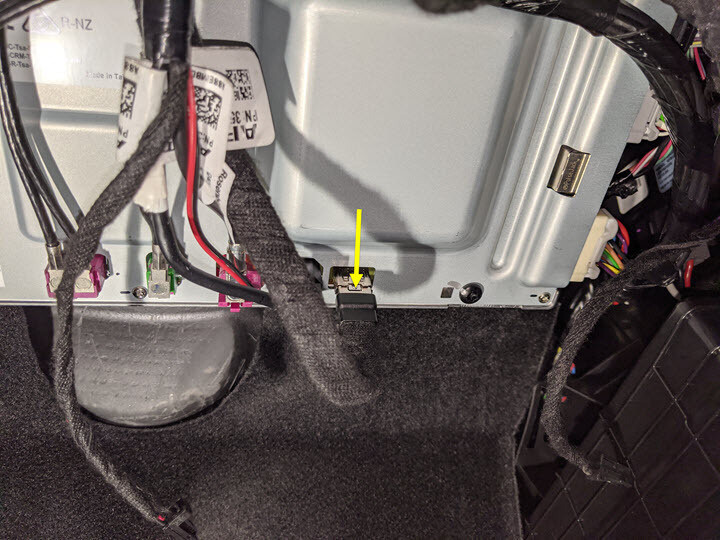

将手套箱 USB 线缆从车载电脑上断开
注1 个连接器;按下 USB 线缆顶部的闩锁以松开内部闩锁,然后从车载电脑上松开
-

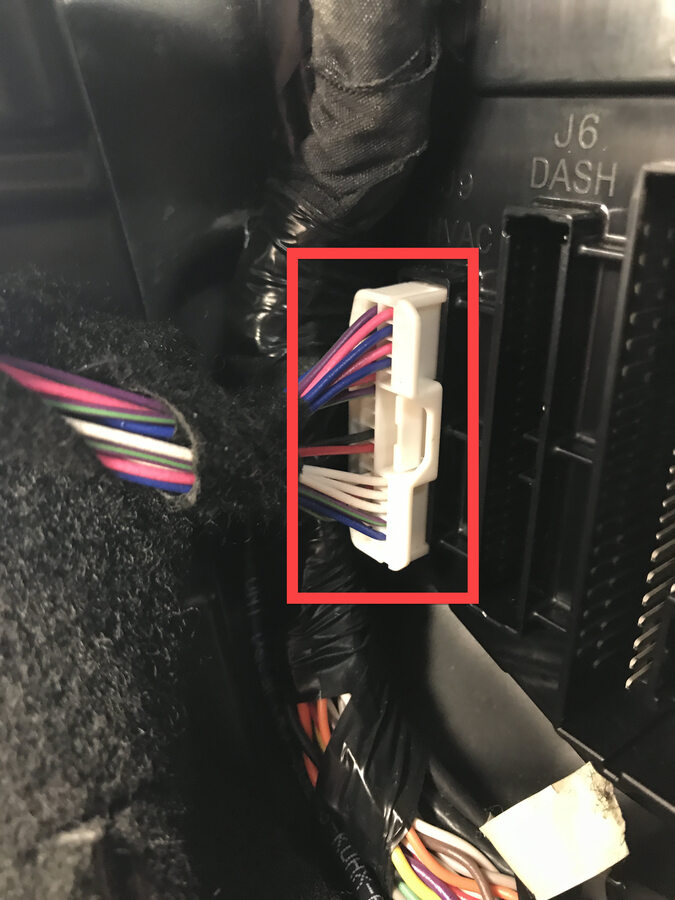

将仪表板线束连接器从车载电脑上断开
注2 个连接器;非欧盟区车辆配有 3 个连接器
-
将前围板线束连接器从右侧车身控制器上断开
注1 个连接器
-
将 HVAC 线束连接器从右侧车身控制器上断开
注1 个连接器
-

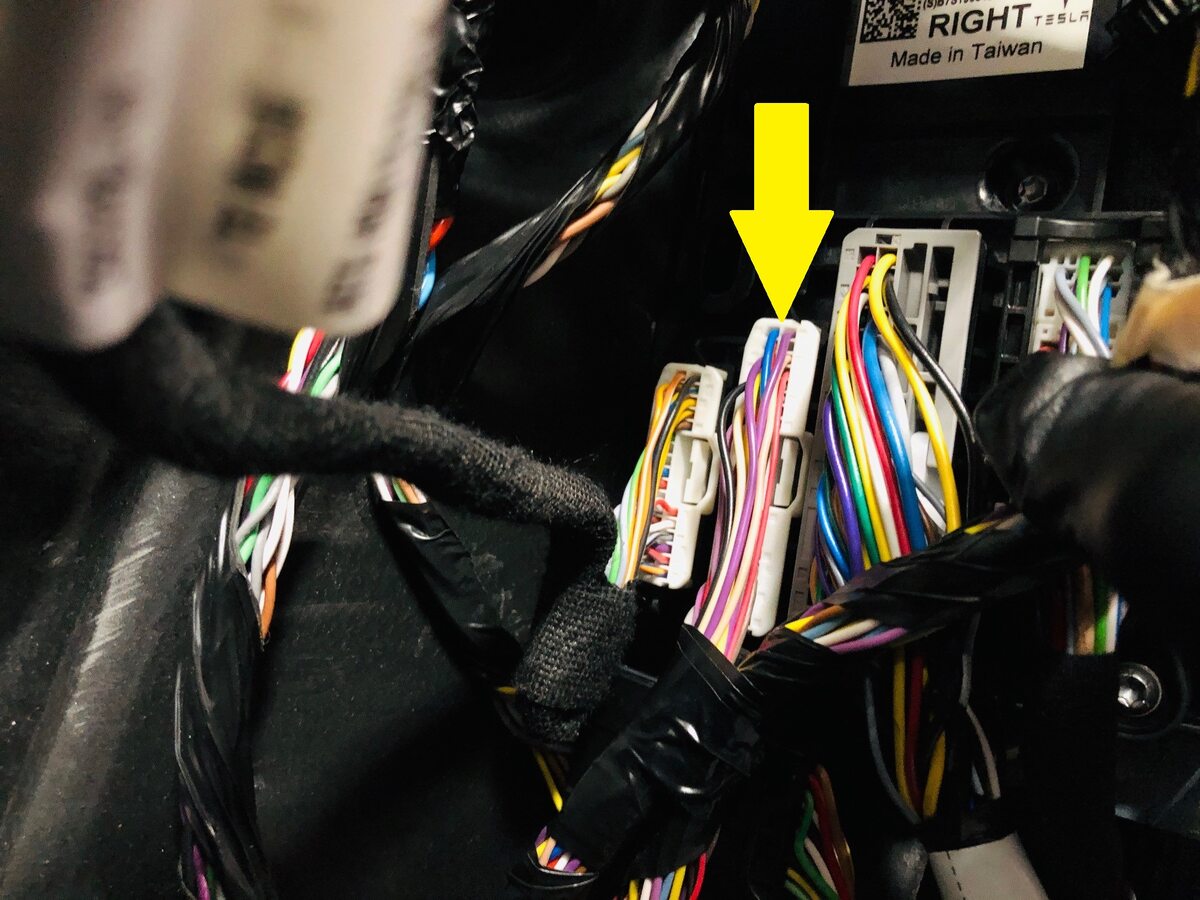

断开右侧控制器区域的仪表板线束连接器
注3 个连接器
-

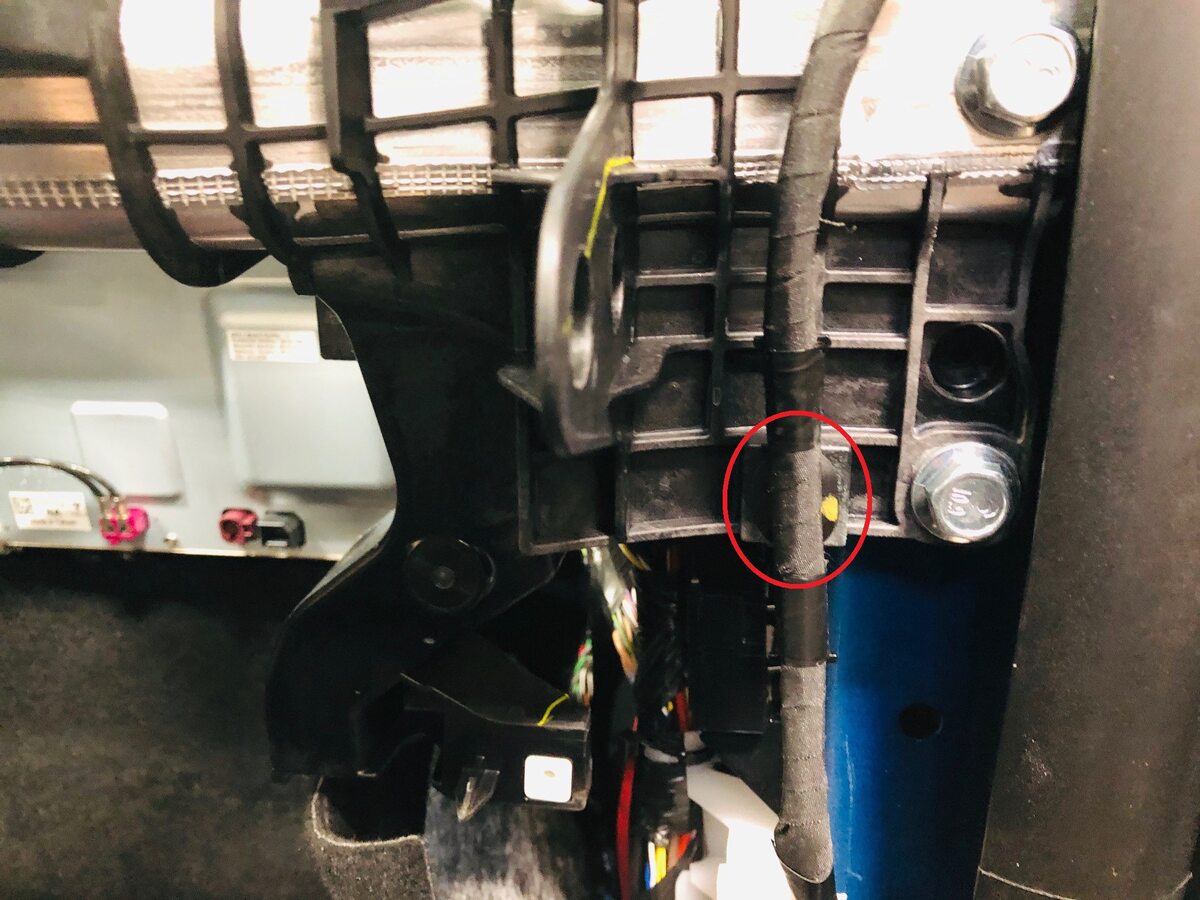

松开横梁右侧的夹子
注1 个线束夹
-

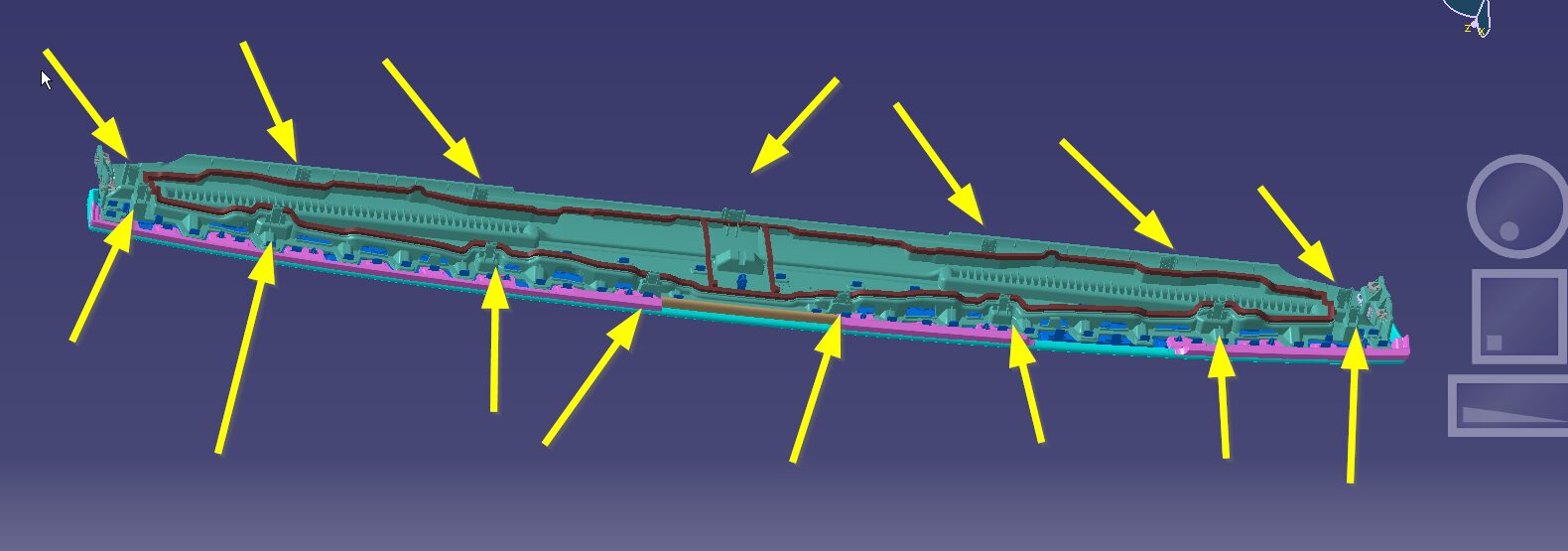

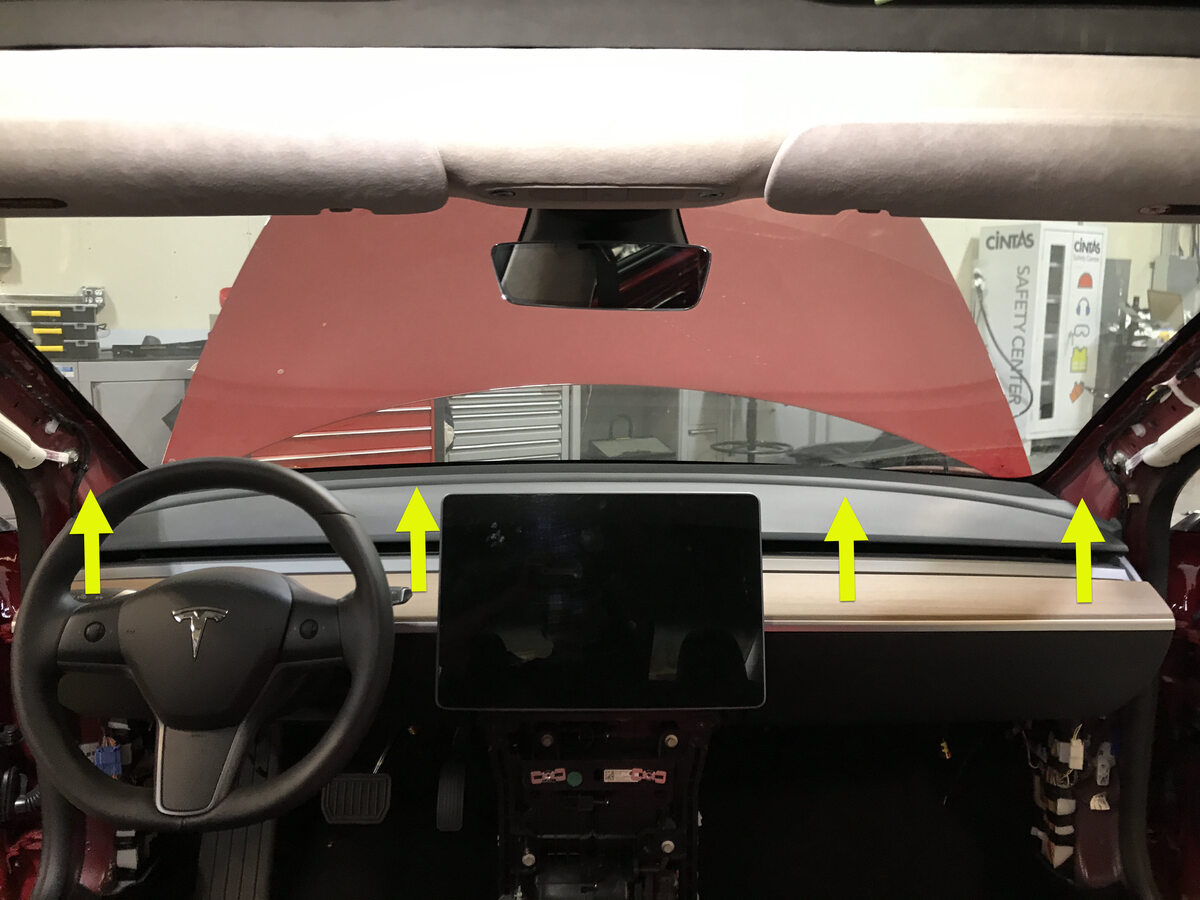

松开用于固定除霜格栅的卡子
注8 个卡子;更换所有已损坏的卡子
-

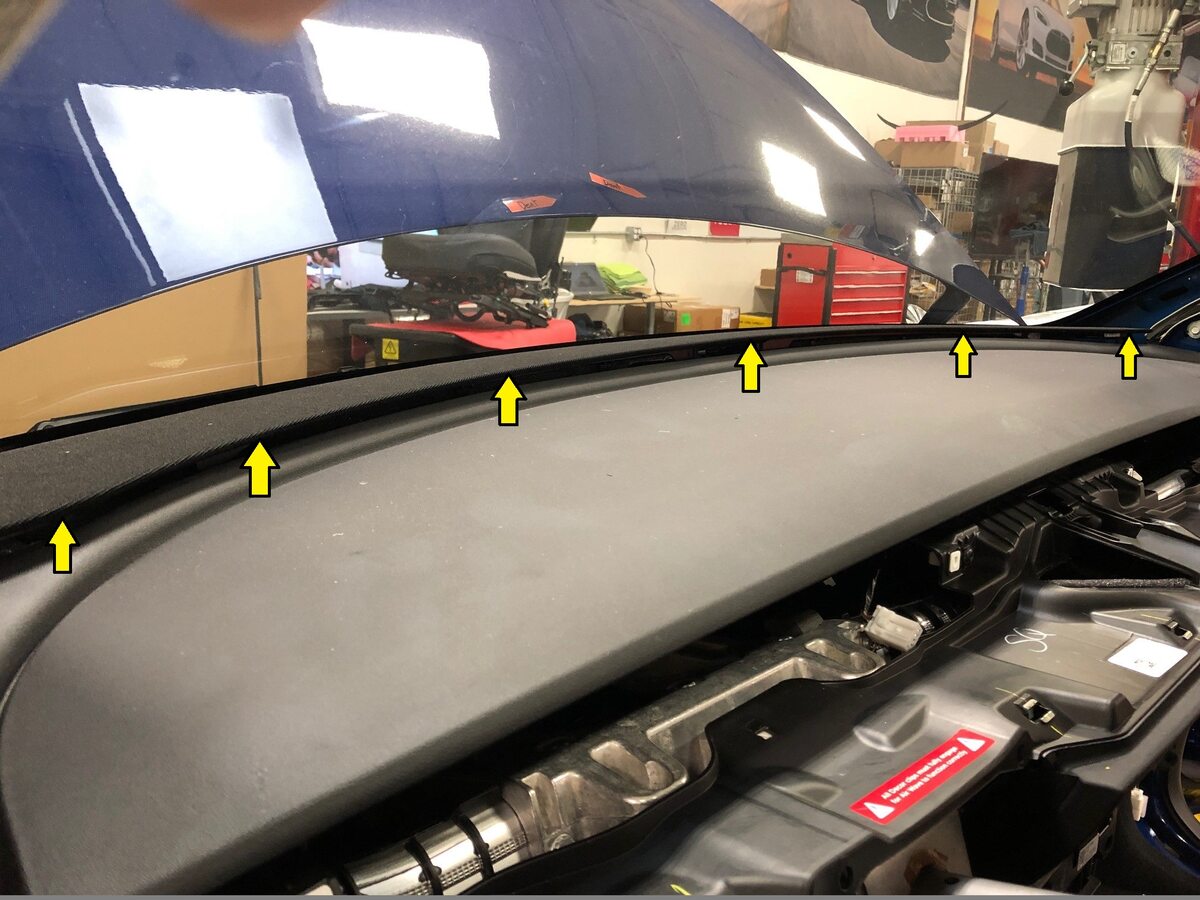

向上转动除霜格栅后边缘,松开仪表板上的锁片
注6 个锁片
-

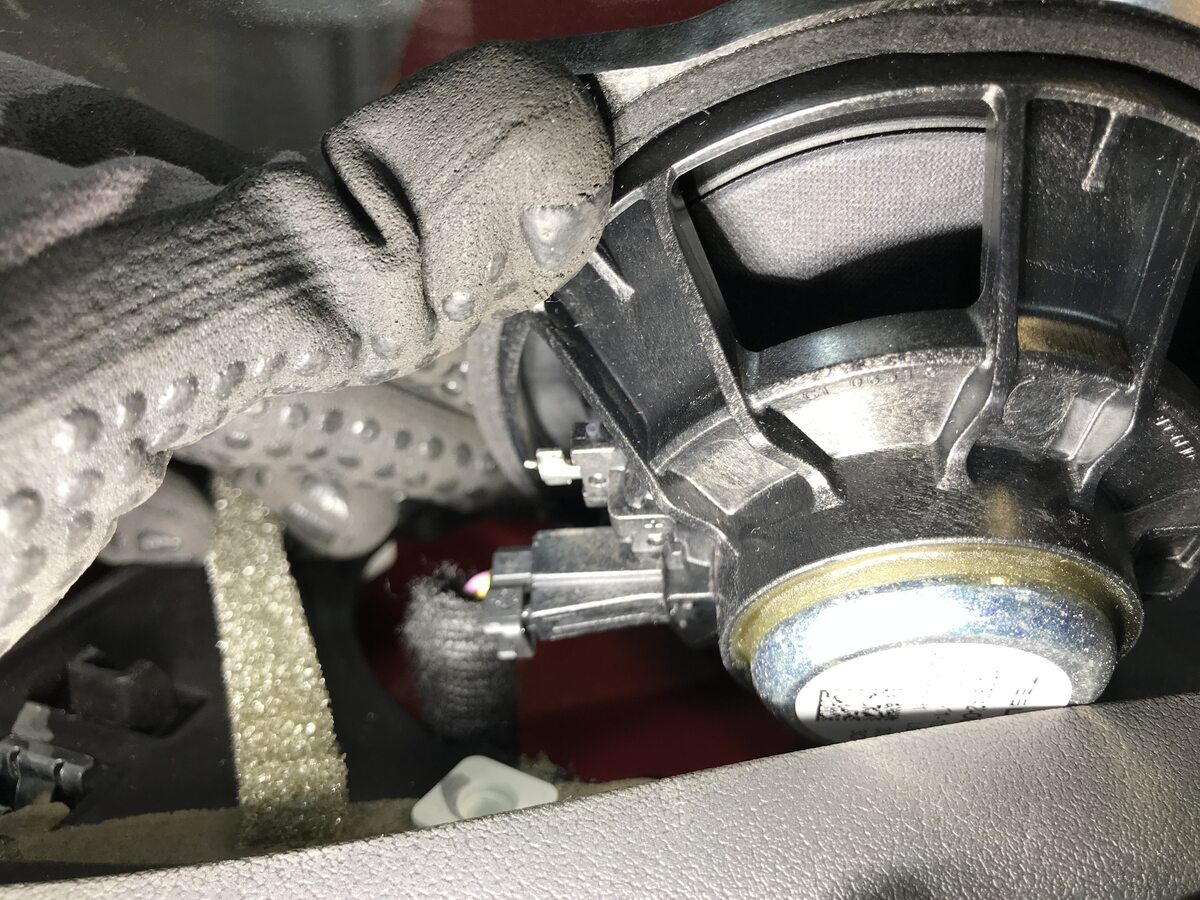

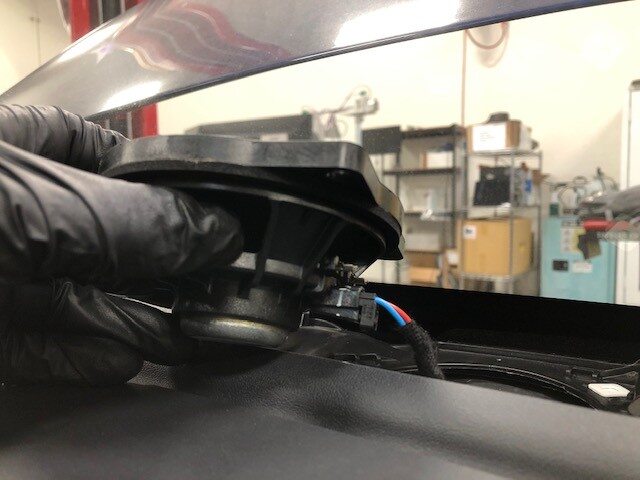

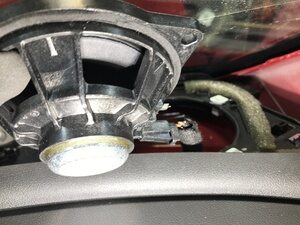

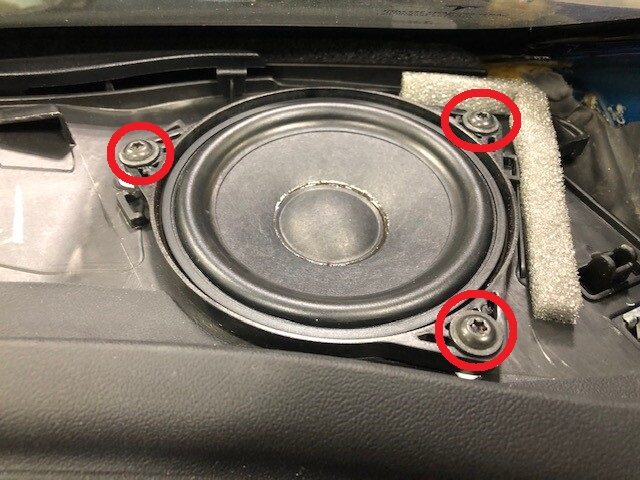

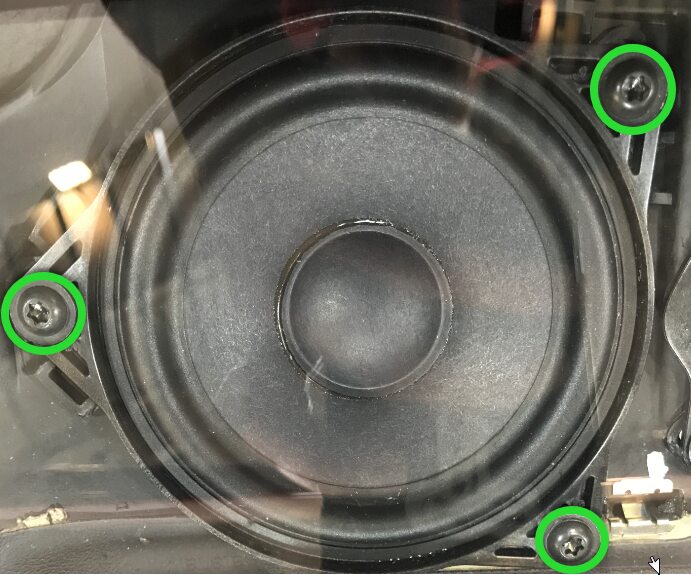

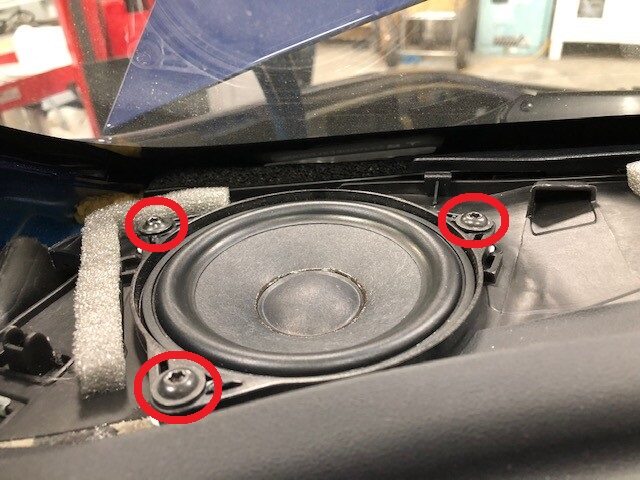

拆卸将左扬声器固定到仪表板的螺钉,然后拆下扬声器
注3 个螺钉,T20,2.3 Nm,1 个连接器
-

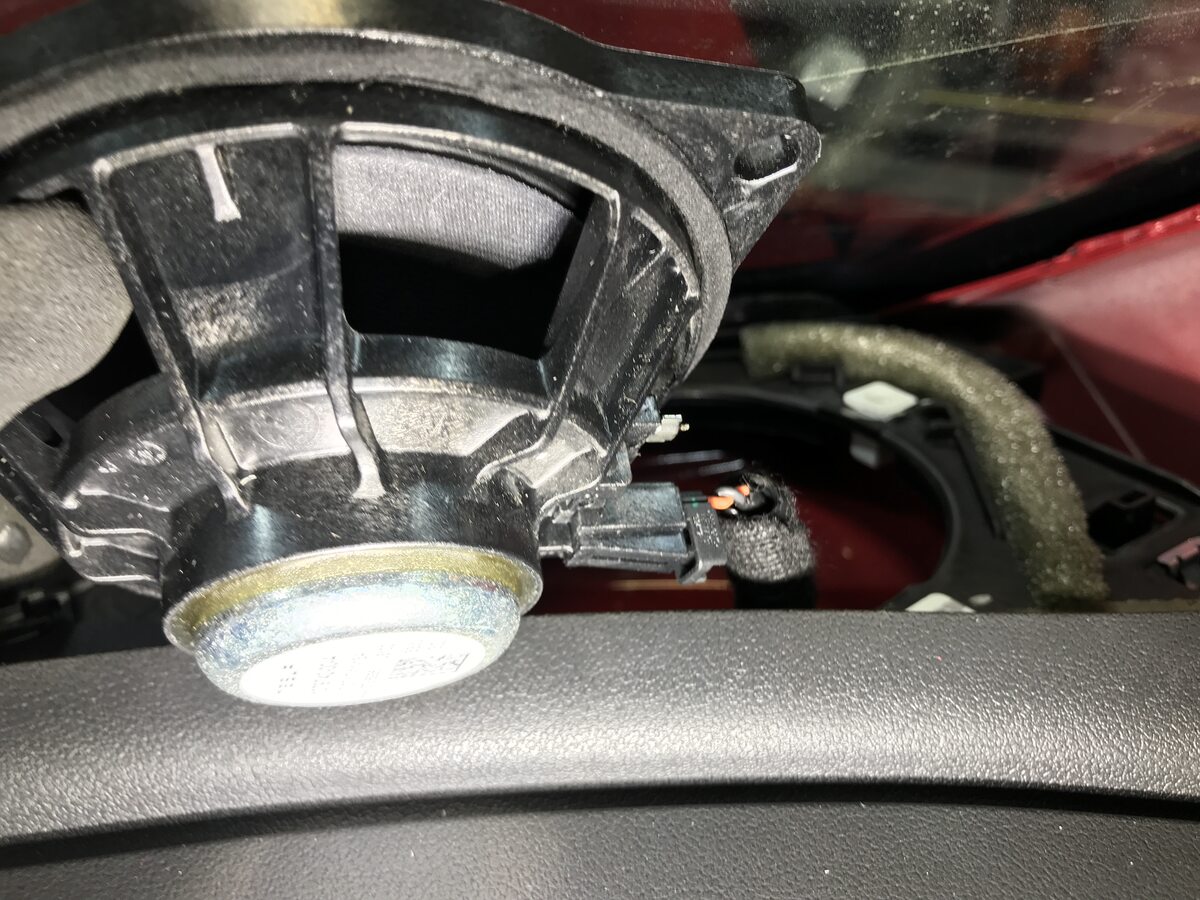

拆卸将中间扬声器固定到仪表板的螺钉,然后拆下扬声器
注1 个连接器,3 个螺钉,T20,2.3 Nm
-

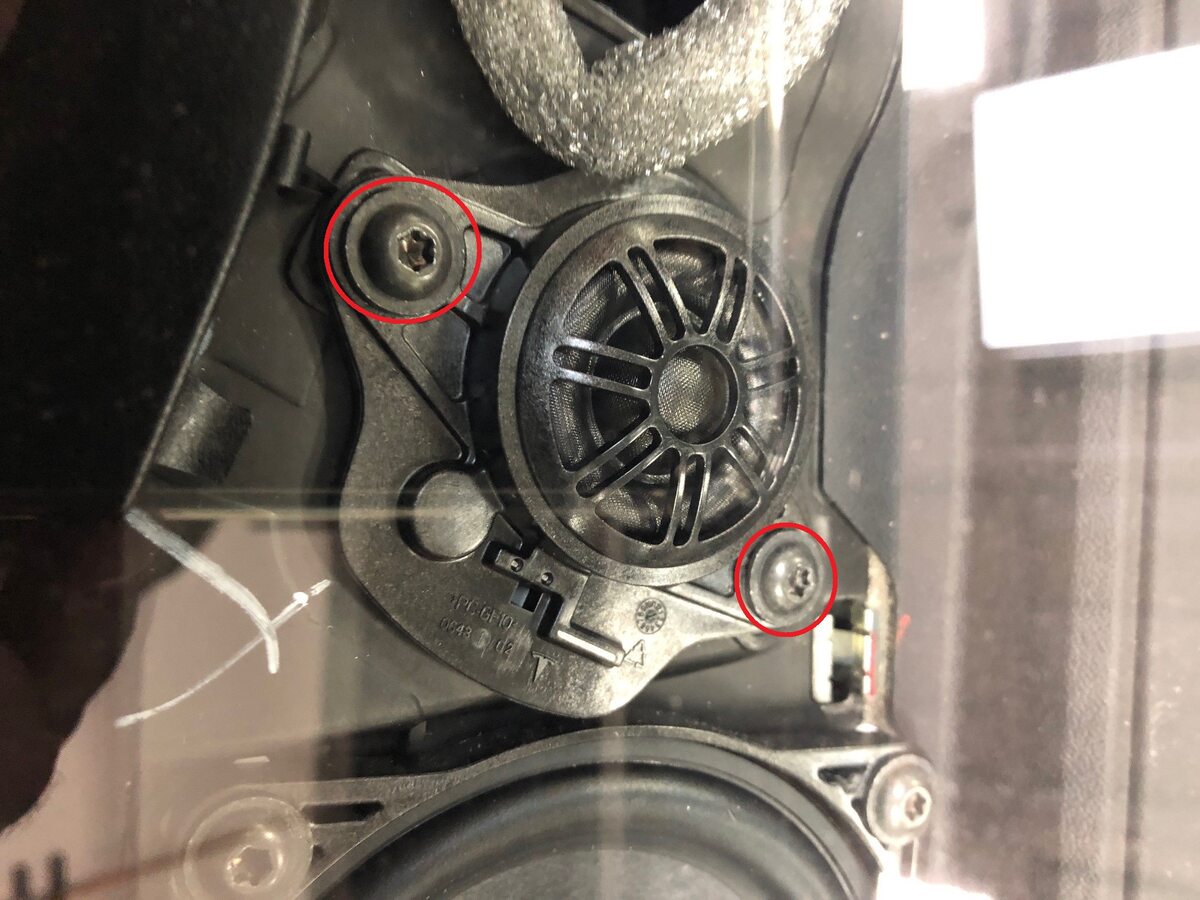

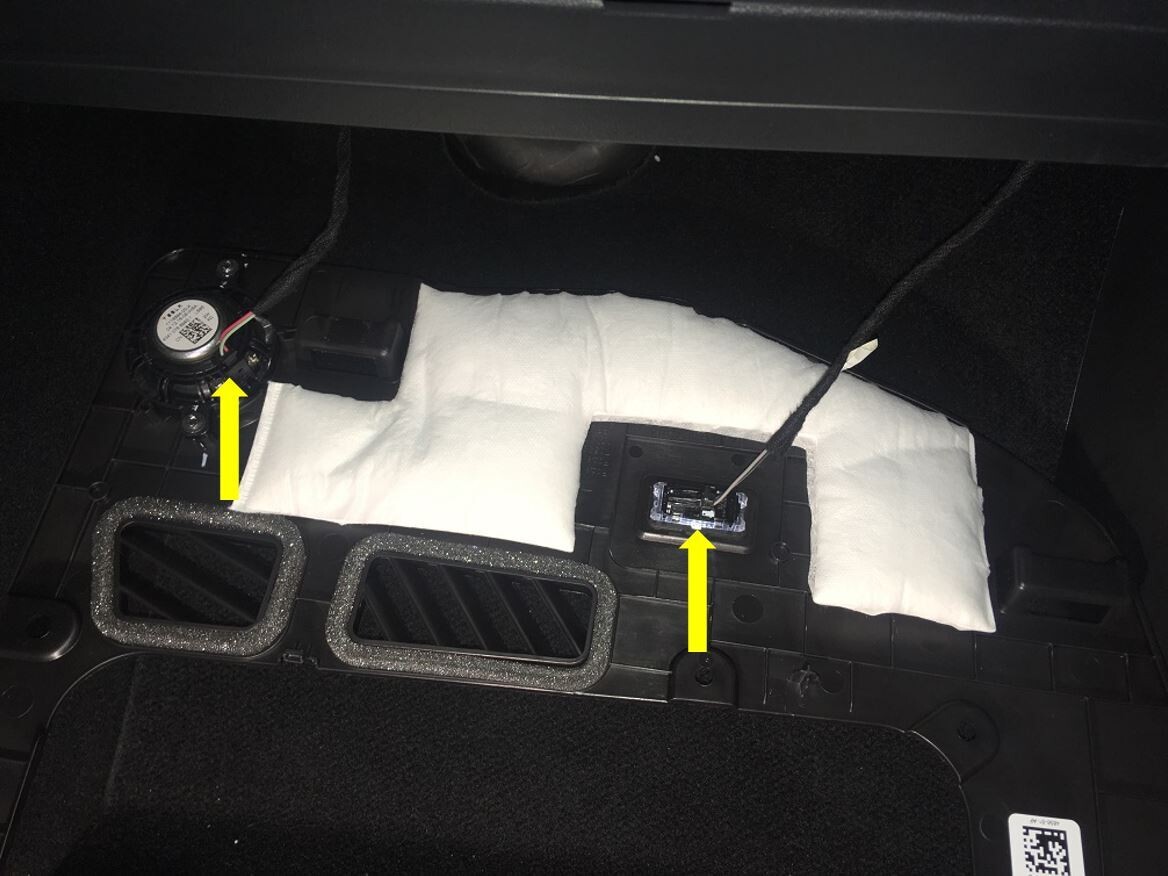

拆卸将中间高频扬声器固定到仪表板的螺钉,然后拆下扬声器
注1 个连接器,2 个螺钉,T20,2.3 Nm;拆下后弃用高频扬声器和螺钉
-
拆卸将右扬声器固定到仪表板的螺钉,然后拆下扬声器
注3 个螺钉,T20,2.3 Nm,1 个连接器
-

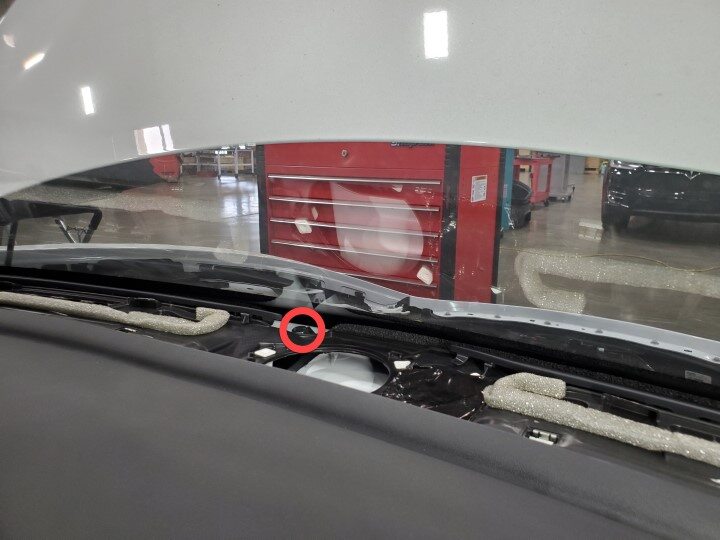

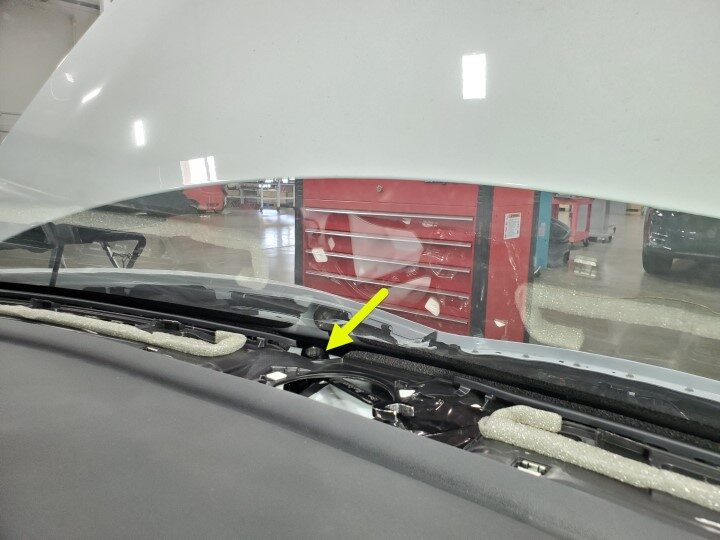

松开将横梁固定到前围篦板上部的螺栓
注1 个螺栓,13 毫米,25 Nm;请勿拆下螺栓
-

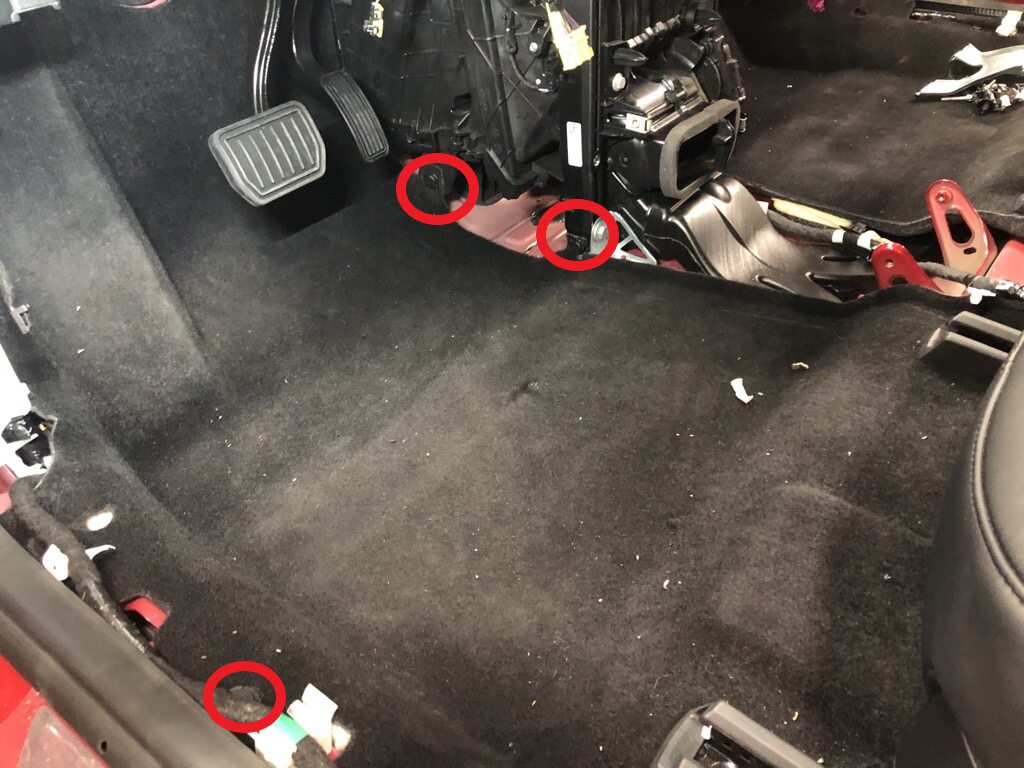

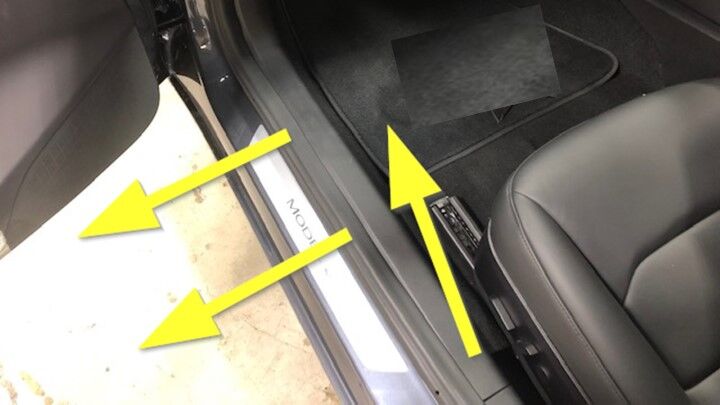

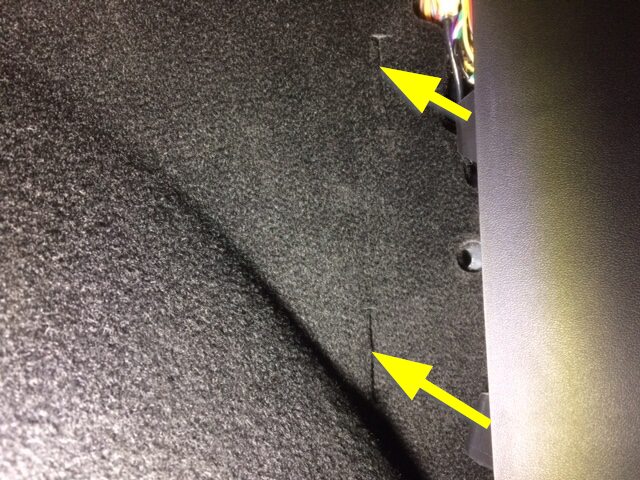

拆卸将左前主地毯固定到车辆的卡子
注3 个卡子;新款车的卡子数量可能有所不同
-

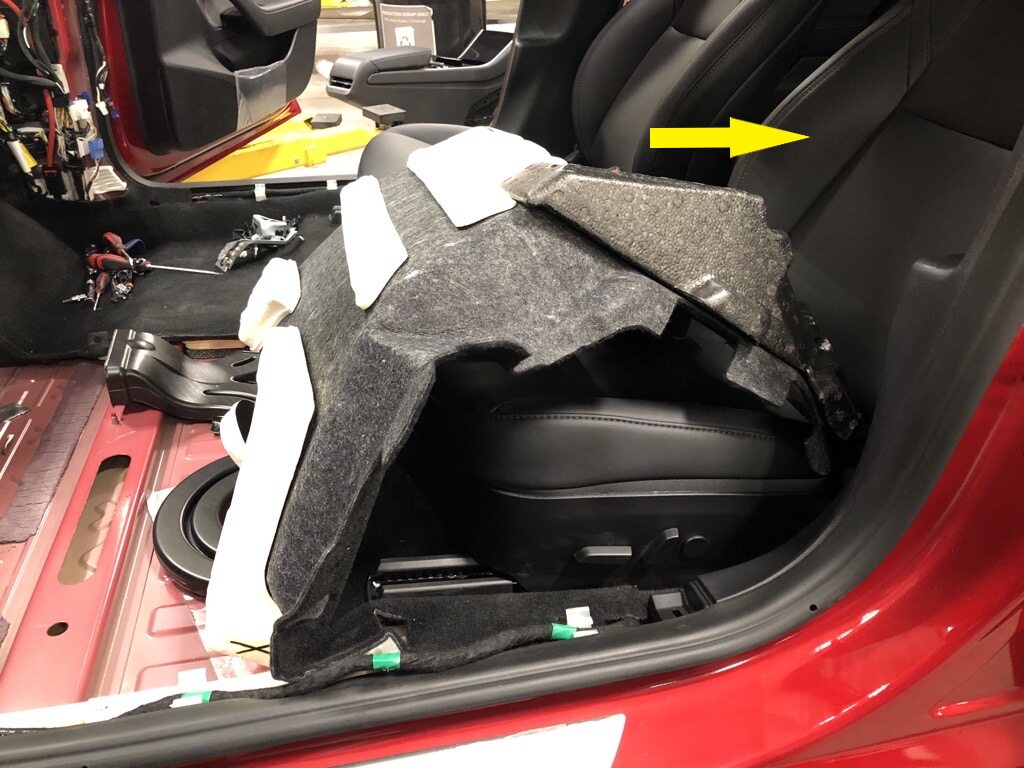

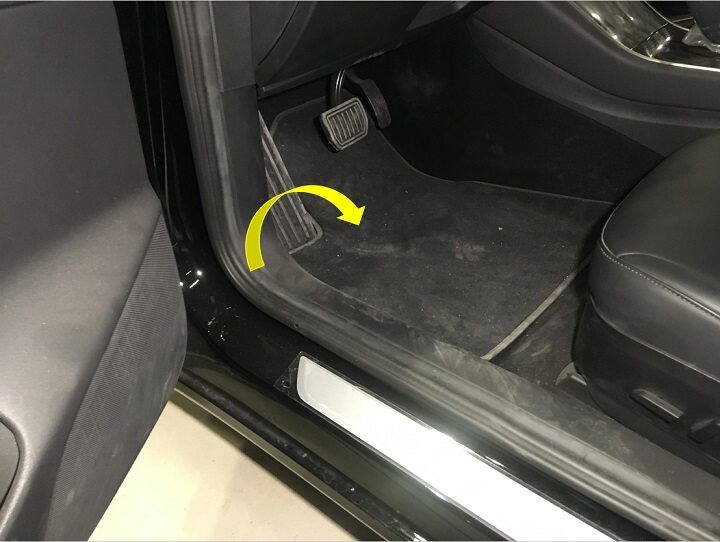

向左前座椅方向提起左前主地毯
-

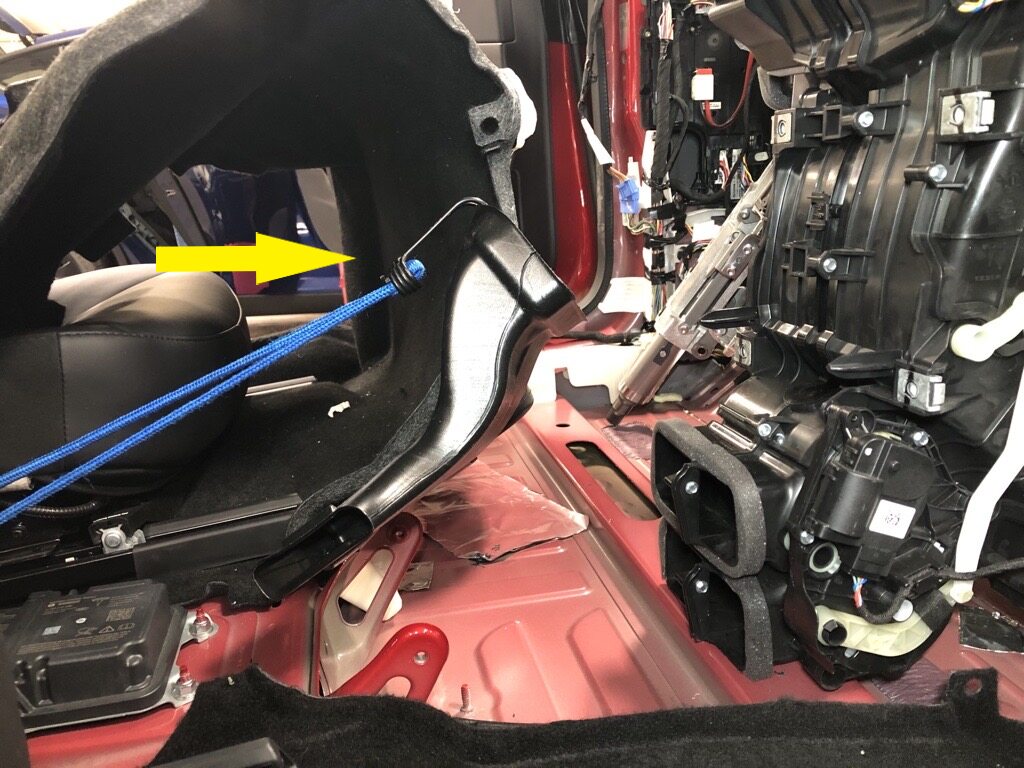

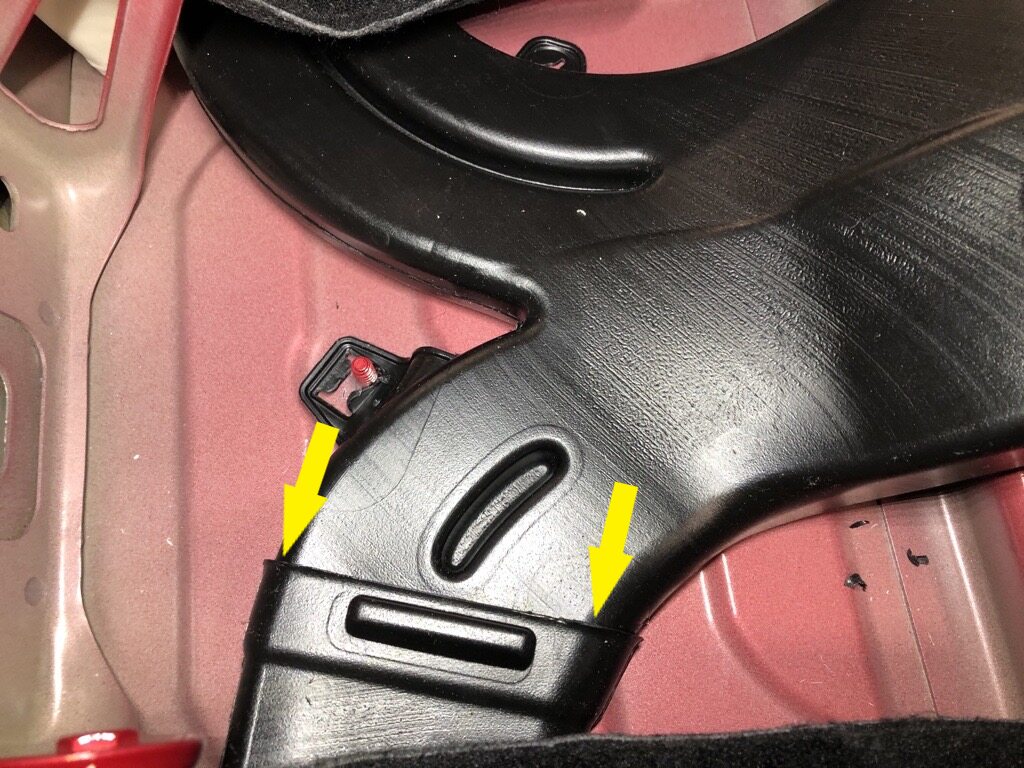

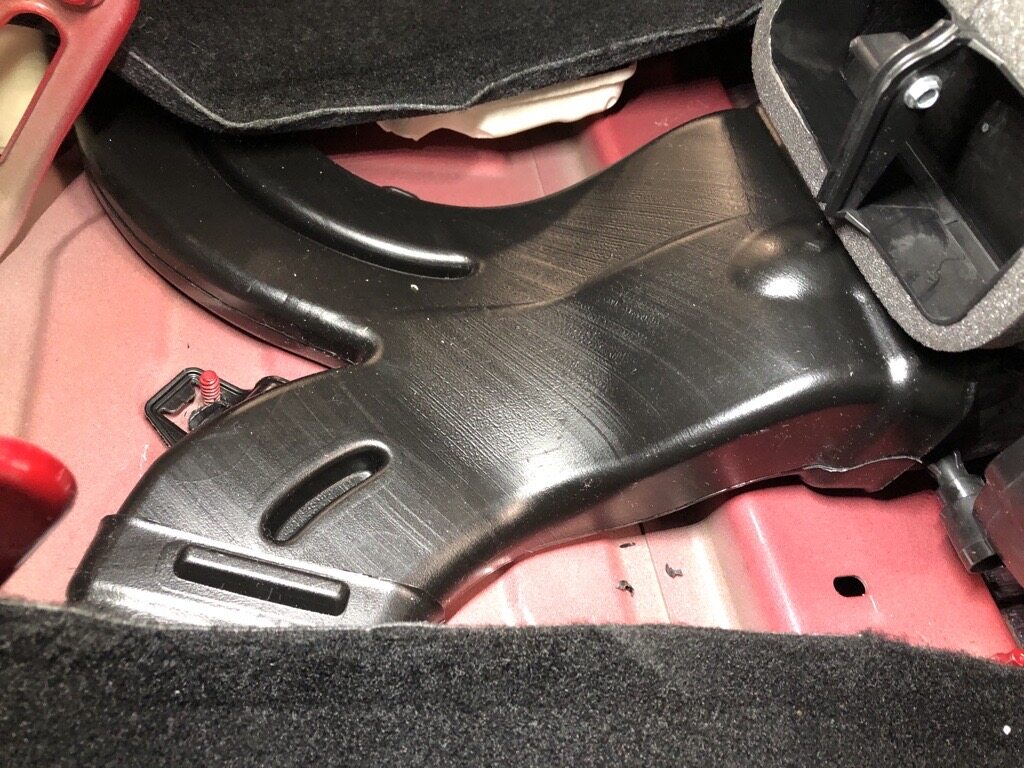

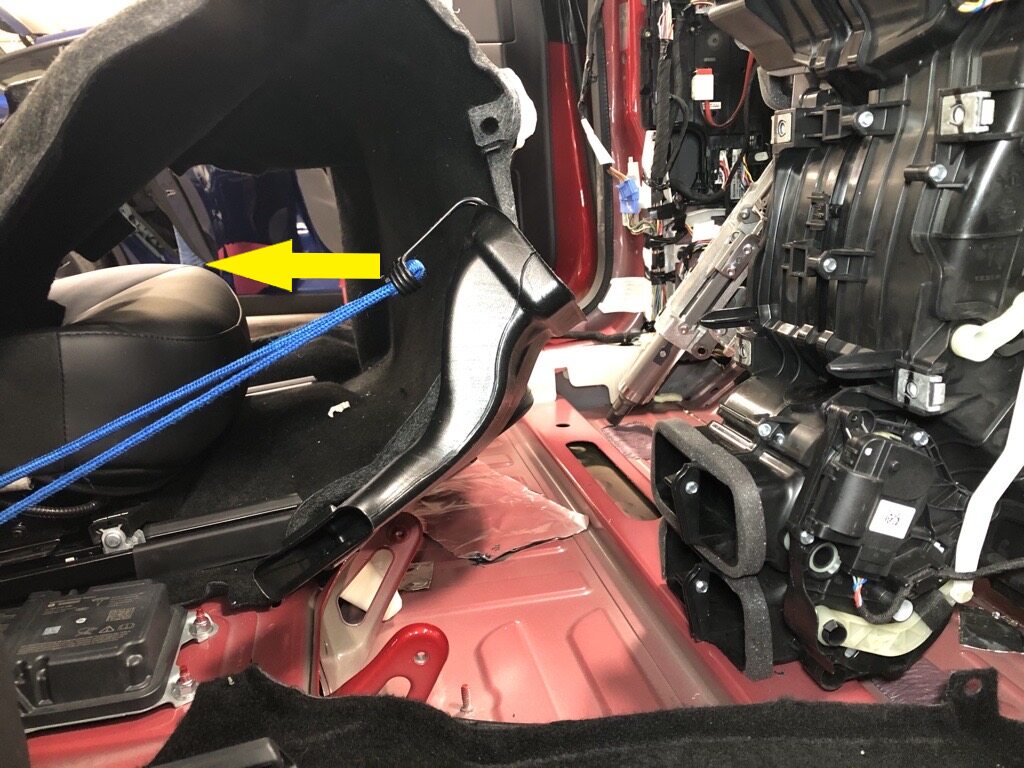

从 HVAC 总成上拆下主地板风管并置于一旁
注根据需要使用弹力绳固定地板风管
-

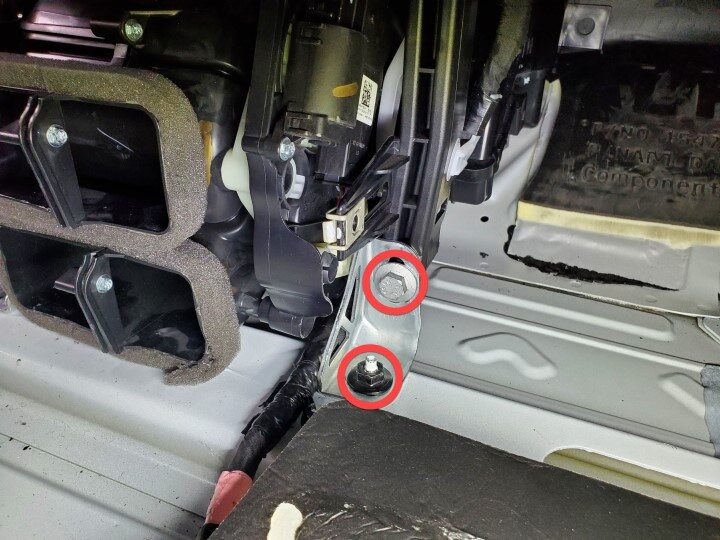

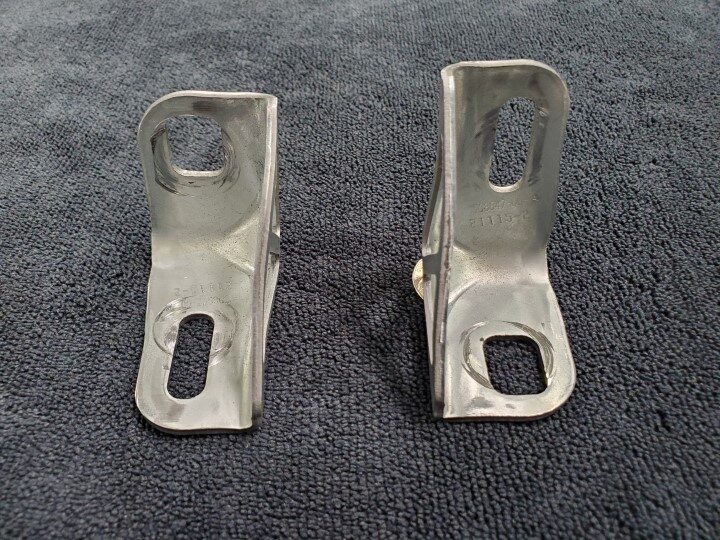

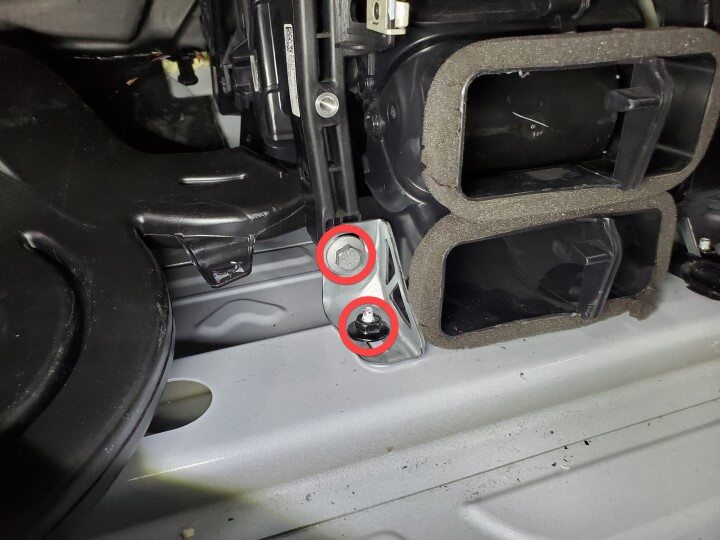

拆卸横梁支架
注2 个支架,2 个螺栓,13 毫米,25 Nm,2 个螺母,13 毫米,25 Nm
-

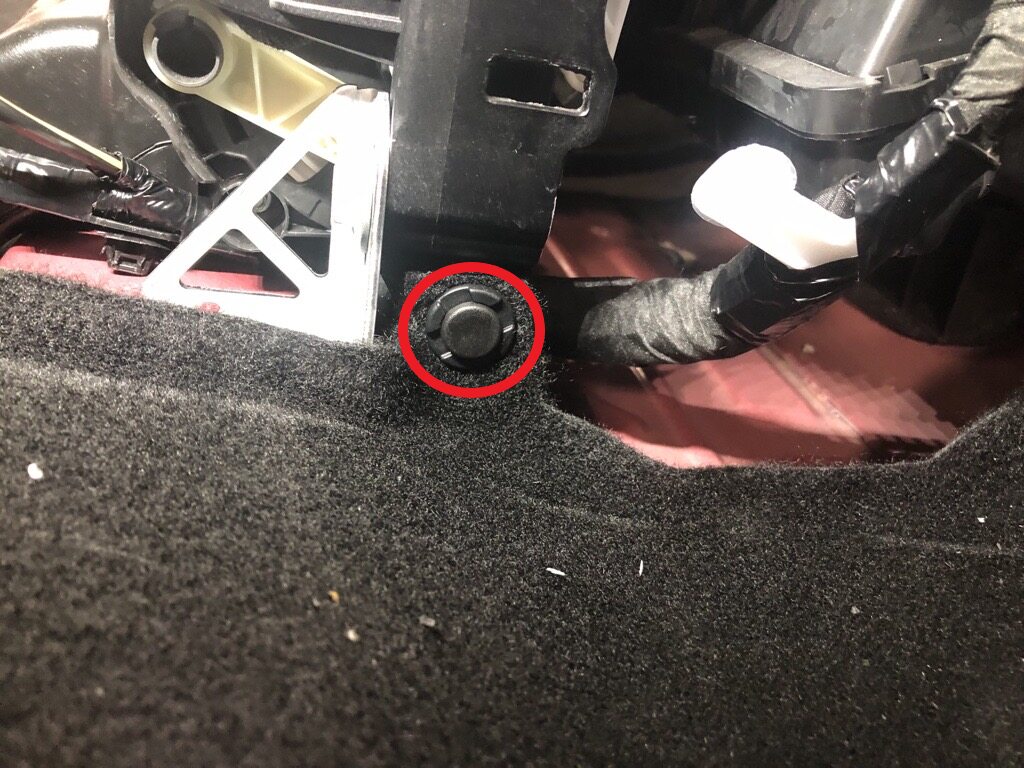

拆卸将右前主地毯固定到横梁的卡子
注1 个卡子
-

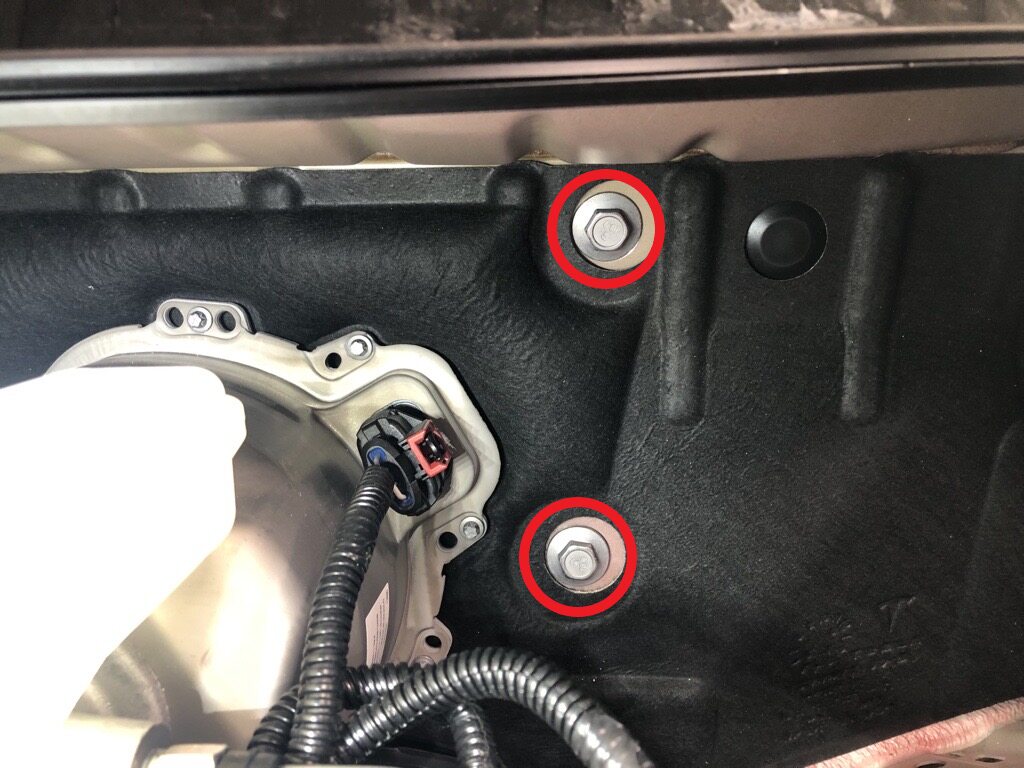

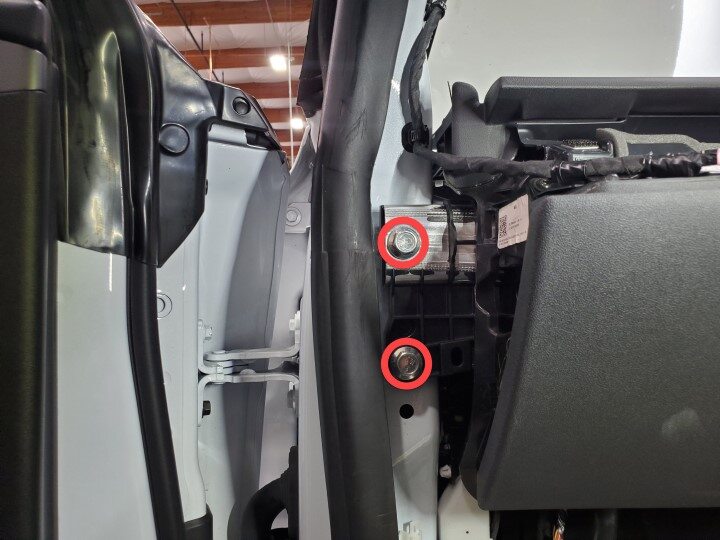

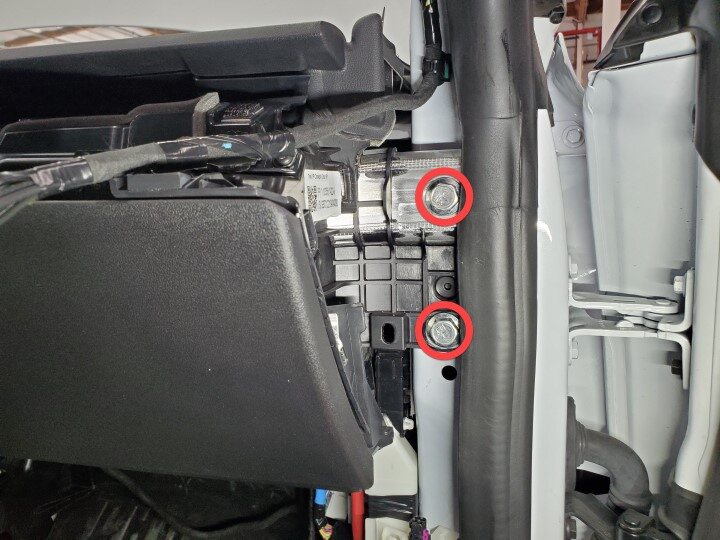

拆卸将横梁固定到车身的螺栓
注4 个螺栓,15 毫米,29 Nm;螺栓位置在左右 A 柱处
-

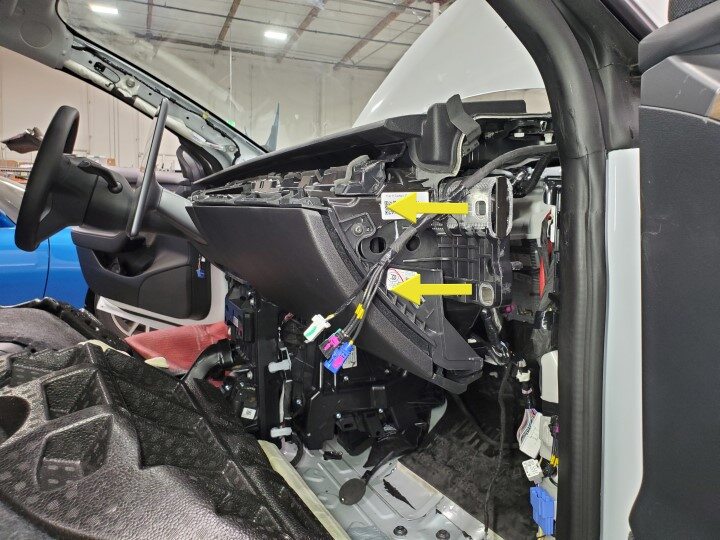

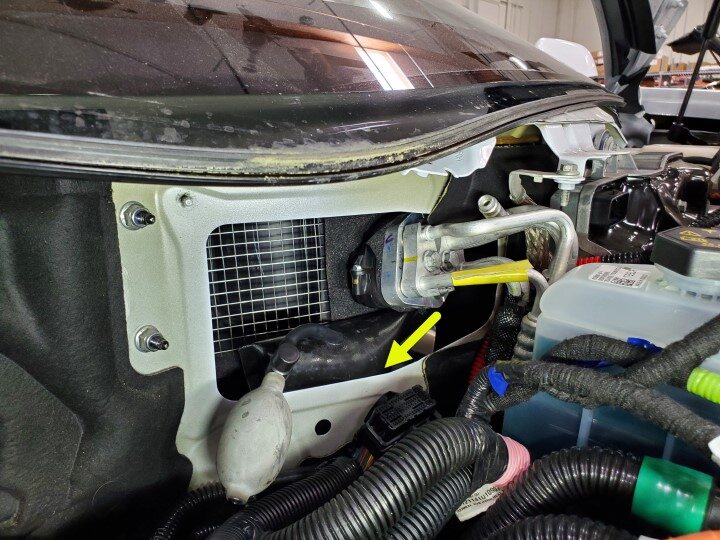

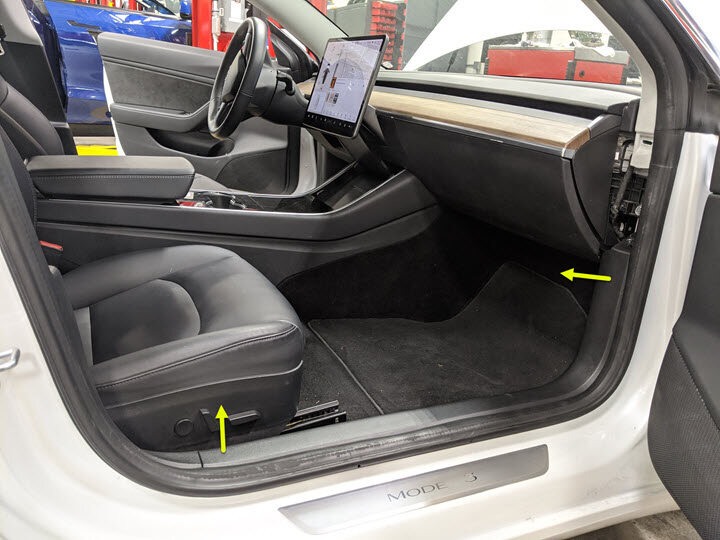

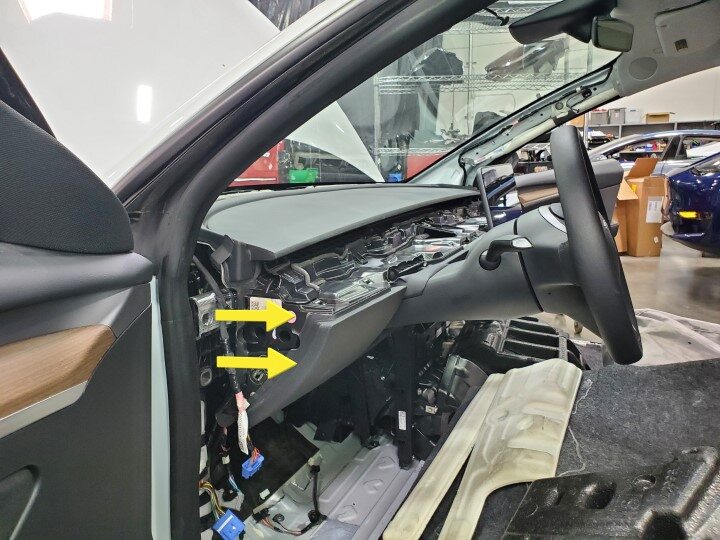

将仪表板和 HVAC 模块后移
注将可充气袋放置在隔板和中间底板之间;确保空调线缆未碰到隔板;保持前车门开启,以防止损坏饰板
-

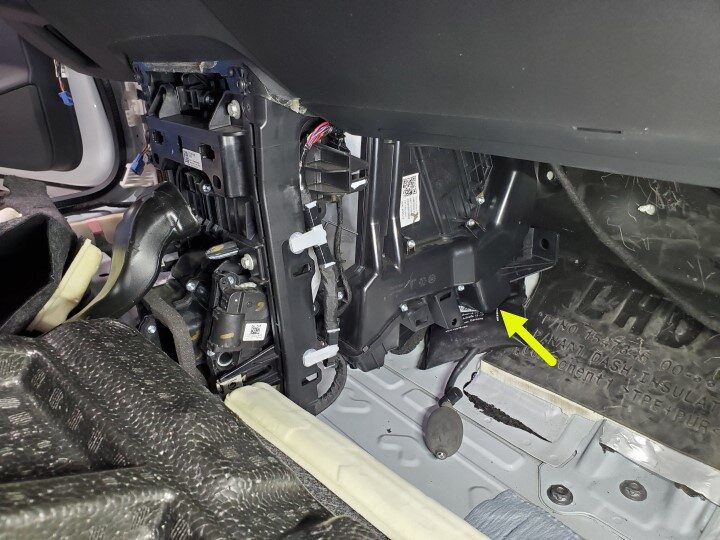

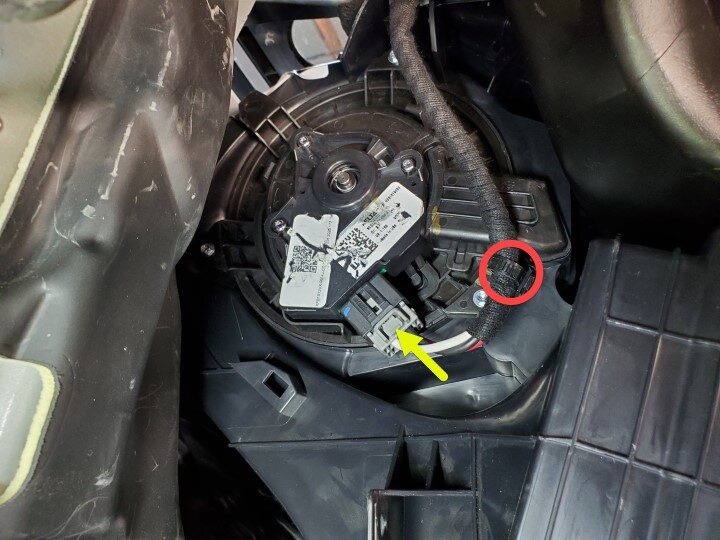

将仪表板线束从 HVAC 鼓风机电机上松开
注1 个连接器,1 个卡子
-

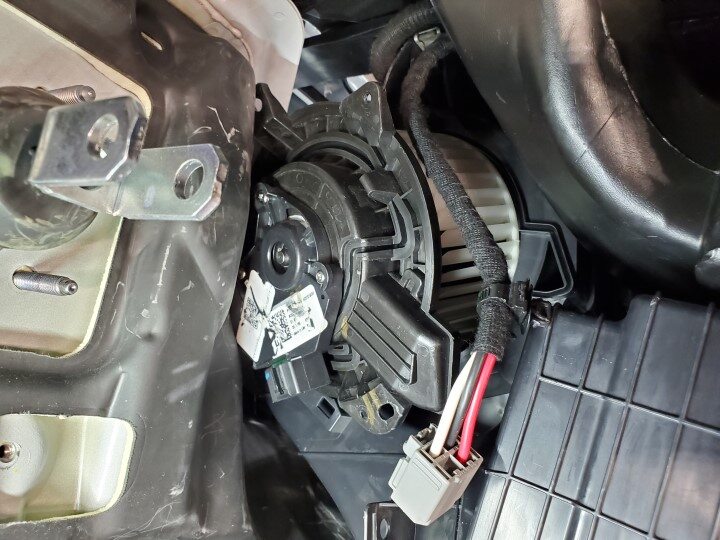

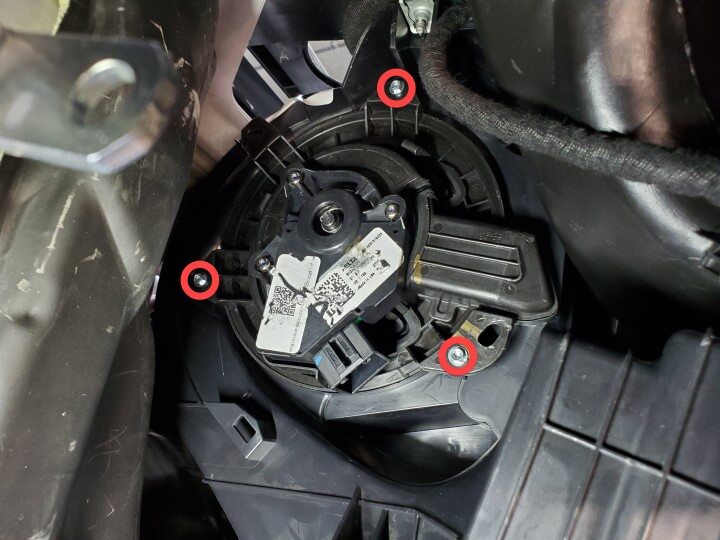

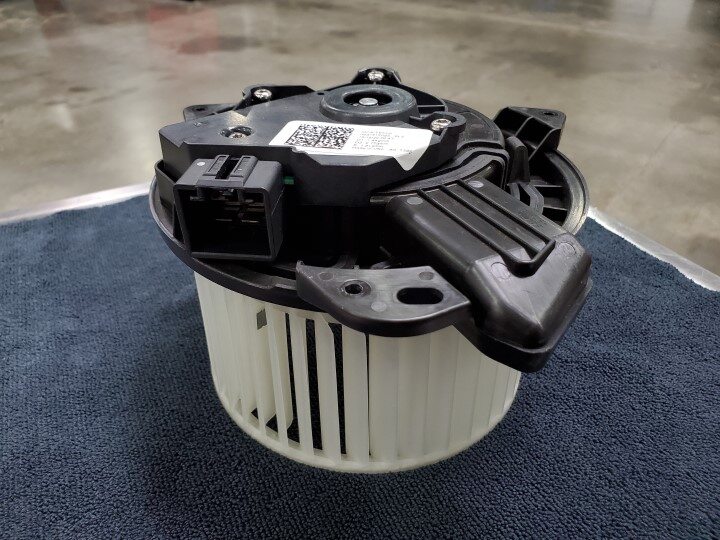

拆卸 HVAC 鼓风机电机
注3 个螺钉,6 毫米,1.2 Nm;必要时,可向上推动仪表板和 HVAC 模块
-
安装 HVAC 鼓风机电机
注3 个螺钉,6 毫米,1.2 Nm;必要时,可向上推动仪表板和 HVAC 模块
-
将仪表板线束紧固到 HVAC 鼓风机电机上
注1 个连接器,1 个卡子
-
将仪表板和 HVAC 模块向上移动
注取走放置在隔板和中间底板之间的可充气袋;确保空调线缆未碰到隔板;保持前车门开启,以防止损坏饰板
-
预装将横梁固定到车身的螺栓
注4 个螺栓,15 毫米,29 Nm;螺栓位置在左右 A 柱处
-
预装将横梁固定到前围篦板上部的螺栓
注1 个螺栓,13 毫米,25 Nm;请勿使用工具
-
预装横梁支架
注2 个支架,2 个螺栓,13 毫米,25 Nm,2 个螺母,13 毫米,25 Nm
-
紧固将横梁固定到车身的螺栓
注4 个螺栓,15 毫米,29 Nm;螺栓位置在左右 A 柱处
-
紧固将横梁固定到前围篦板上部的螺栓
注1 个螺栓,13 毫米,25 Nm
-
紧固横梁支架
注2 个螺栓,13 毫米,25 Nm,2 个螺母,13 毫米,25 Nm
-
安装将右前主地毯固定到横梁的卡子
注1 个卡子
-

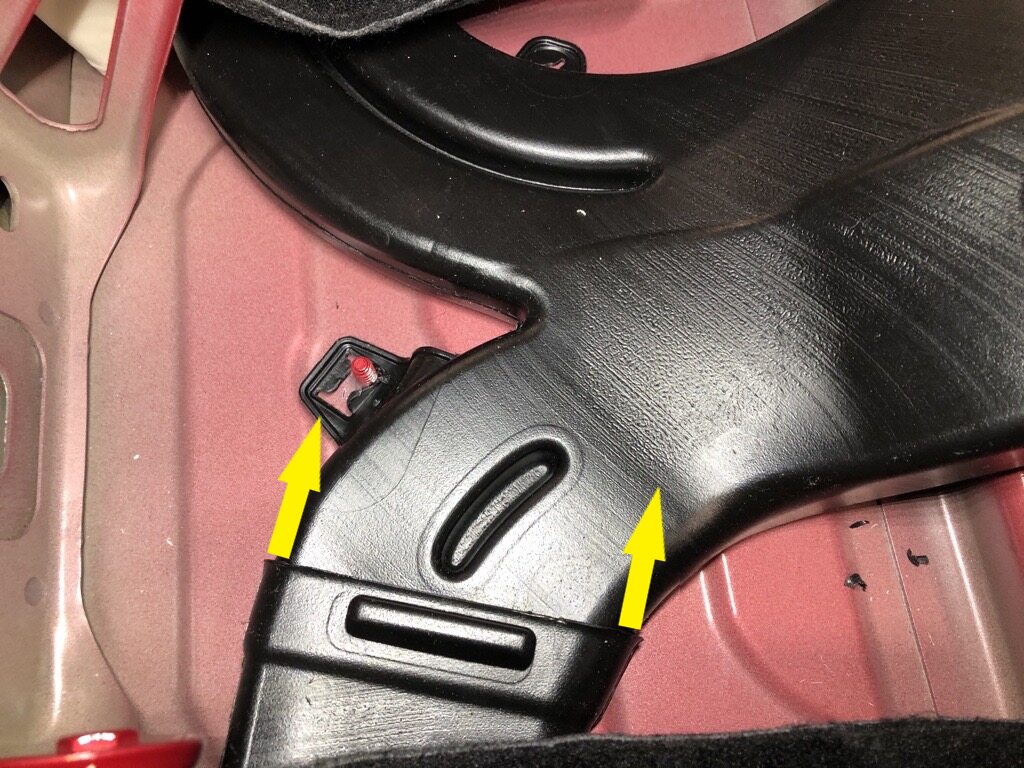

将主地板风管安装到 HVAC 总成上
-
将左前主地毯放置到位,以备安装
-
安装将驾驶室左前主地毯固定到车辆的卡子
注3 个推拉式卡子;新款车的卡子数量可能有所不同
-
将右扬声器安装到仪表板支架
注1 个连接器,3 个螺钉,T20,2.3 Nm
-
将中间高频扬声器安装到仪表板支架
注1 个连接器,2 个螺钉,T20,2.3 Nm
-
将中间扬声器安装到仪表板
注3 个螺钉,T20,2.3 Nm,1 个连接器
-
将左扬声器安装到仪表板支架
注3 个螺钉,T20,2.3 Nm,1 个连接器
-

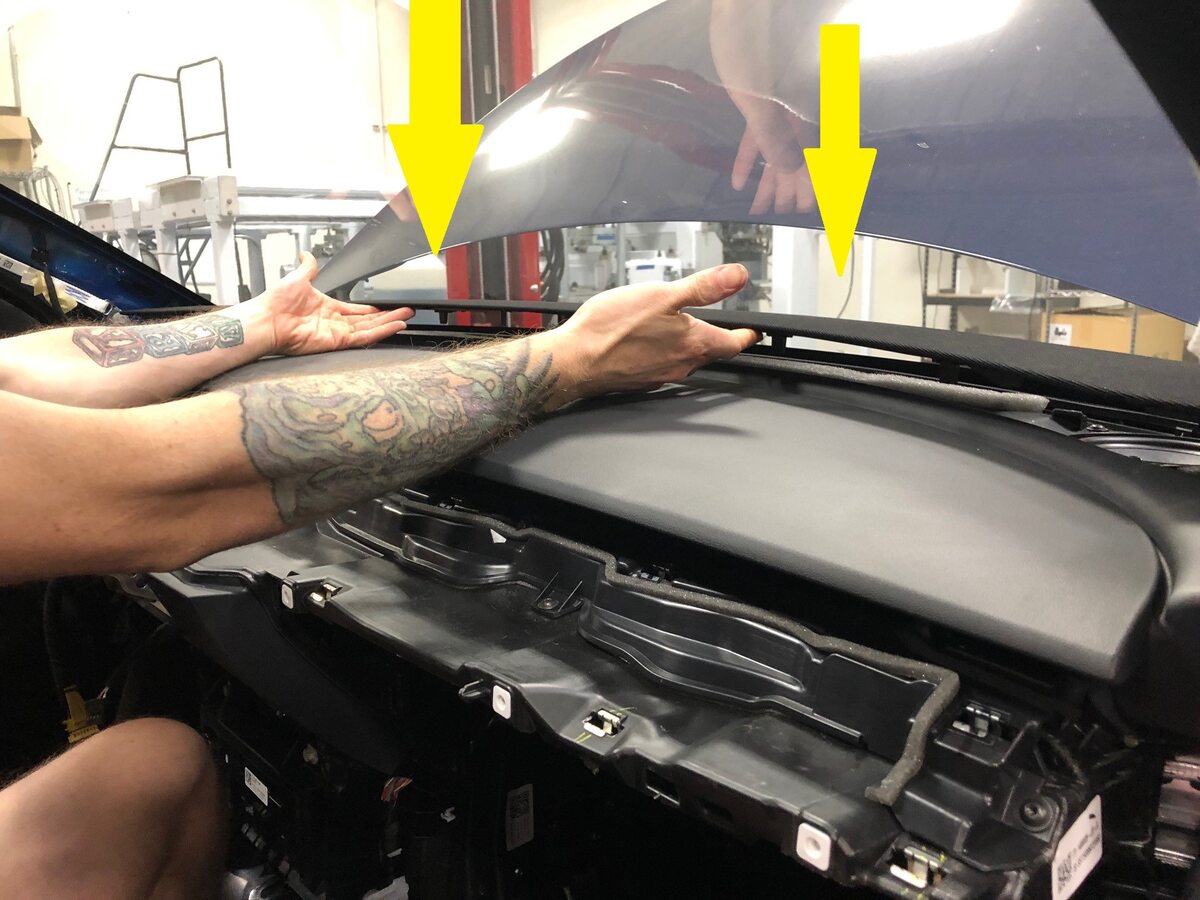

将除霜格栅和下部锁片放置到仪表板上
注6 个锁片
-
紧固用于固定除霜格栅的卡子
注8 个卡子
-
放置好踏板总成
注2 个螺柱;沿 iBooster 杆移动,然后紧固到 iBooster 螺柱上
-
安装将踏板总成固定到车辆的紧固件
注4 个自锁螺母,13 毫米,16.5 Nm;1 个螺栓,10 毫米,13 Nm;安装新的自锁螺母
-
安装将踏板线束固定到踏板总成的夹子
注2 个夹子
-
连接加速踏板连接器
注1 个连接器;卡入锁片
-
将制动踏板对齐 iBooster 杆,然后将 U 型夹销安装到制动踏板总成上
注1 个 U 型夹销
-
将开口销安装到制动踏板总成上的 U 型夹销上
注1 个卡子
-
将制动开关安装到踏板总成上
注确认踏板位于初始位置;将开关压入卡子,直至无法继续压入;请勿用力过猛以至于导致踏板移位;顺时针旋转 90 度将开关安装到位
-
连接制动开关连接器
注1 个连接器
-
安装横梁右侧的卡子
-
将仪表板线束连接器连接到右侧控制器区域
注3 个连接器
-
将 HVAC 线束连接器连接到右侧车身控制器
注1 个连接器
-
将前围板线束连接器安装到右侧车身控制器
注1 个连接器
-
将仪表板线束连接器连接到车载电脑
注2 个连接器
-
将手套箱 USB 线缆连接到车载电脑
注1 个连接器
-
安装主装饰总成
注15 个卡子,1 个中间卡子
-
将右侧脚部空间总成固定到仪表板上
注4 个推拉式卡子
-
将 HVAC 连接器连接到左侧车身控制器
注1 个连接器
-
将前围板连接器连接到左侧车身控制器
注1 个连接器;连接器完全就位,然后将释放锁片拉入锁定位置
-
将顶篷线束夹安装到 A 柱下部
注2 个夹子
-
连接顶篷线束连接器
注1 个连接器
-
将左侧脚部空间风管安装到 HVAC 模块
注1 个推拉式卡子
-

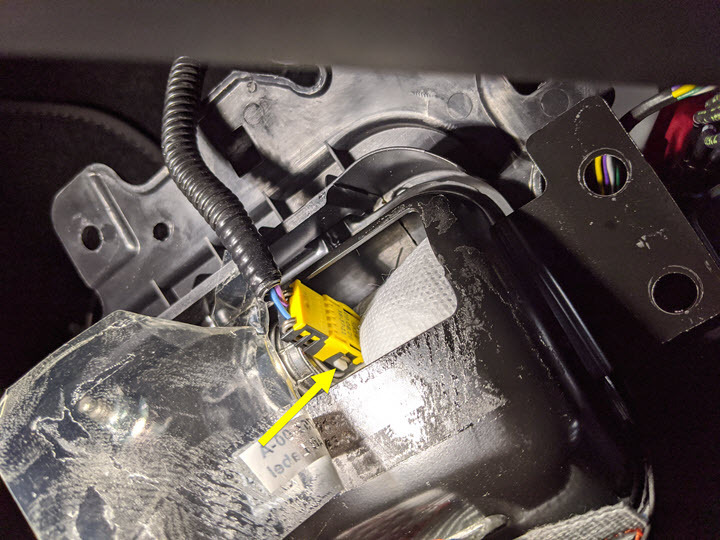

连接驾驶位膝部气囊,然后将其安装到车辆上
注1 个连接器;小心操作,避免损坏连接器/线束;连接连接器期间,需支撑膝部气囊
-
安装将驾驶位膝部气囊固定到车辆的紧固件
注4 个螺纹胶螺栓,E10,8 Nm;安装新的螺纹胶螺栓;2 个螺钉,T20,2 Nm,1 个推拉式卡子;如果车辆配备 T30 螺栓,则更新到 E10
-
将连接器安装到左侧脚部空间盖板,并放置入位以备安装,将前部锁片固定到驾驶位气囊总成
注3 个锁片,1 个以太网连接器,1 个地面照明灯连接器;亚太地区的车辆还会额外配备一个 OBDII 连接器
-
安装用于固定左侧脚部空间盖板的螺钉和卡子
注1 个螺钉,T20,2.5 Nm,2 个推拉式卡子
-

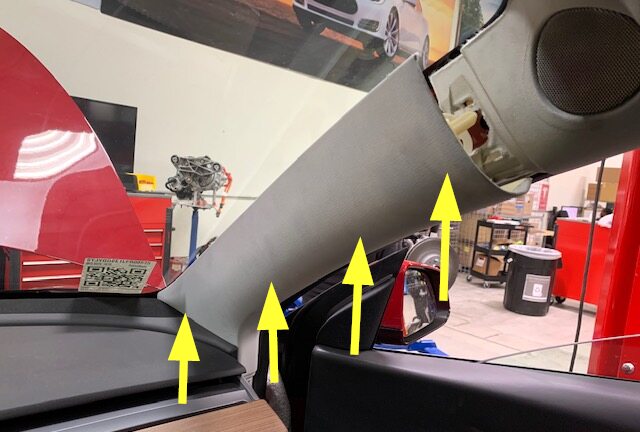

安装右侧 A 柱上饰板
注3 个卡子,1 个系带;沿仪表板和扬声器格栅滑动饰板底部,将系带固定到车身侧;从底部开始向上放置卡子;将密封件拉过饰板
-
安装右侧 A 柱下饰板
注1 个卡子,2 个导片;对齐 2 个前部锁片,然后将卡槽对齐线束支架,接着推动后端卡子,以固定到 B 柱下部
-
安装右侧 A 柱下饰板卡子
注1 个推拉式卡子
-
安装右侧 A 柱中部总成
注1 个卡子,1 个锁片;对齐底部锁片,然后推动顶部卡子,使 A 柱中部完全就位;确保密封件位于饰板顶部
-
将右侧气波边框盖安装到主装饰总成上
注2 个卡子;后续新款车辆配备的是非中空边框
-
安装仪表板右侧端盖
注3 个卡子
-

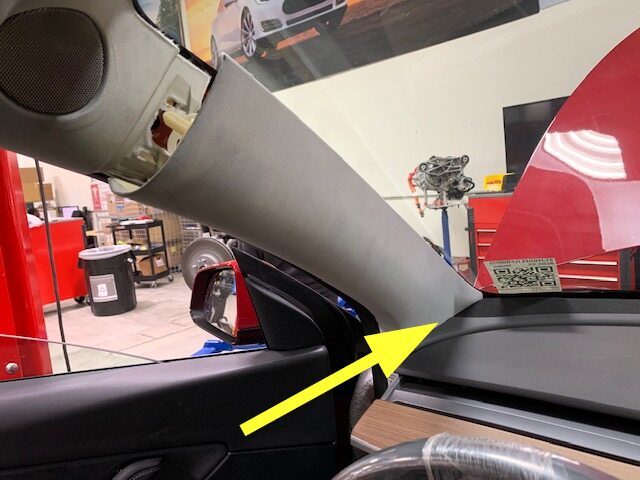

安装左侧 A 柱上饰板
注3 个卡子,1 个系带;沿仪表板和扬声器格栅滑动饰板底部,将系带固定到车身侧;从底部开始向上放置卡子;将密封件拉过饰板
-
安装左侧 A 柱下饰板
注2 个卡子,3 个导片;对齐 2 个前部锁片,然后将卡槽对齐线束支架,接着推动后部卡子,以固定到 B 柱下部;沿饰板完全放置好密封条
-
安装左侧 A 柱下饰板卡子
注1 个推拉式卡子
-
安装左侧 A 柱中部总成
注1 个卡子,1 个锁片;对齐底部锁片,然后推动顶部卡子,使其完全就位于 A 柱中部;将密封件拉过饰板
-
将左侧气波边框盖安装到主装饰总成上
注2 个卡子;后续新款车辆配备的是非中空边框
-
安装仪表板左侧端盖
注3 个卡子
-
将中控台安装到车辆上
注建议寻求他人协助;向下倾斜中控台前部,将总成滑向车辆前部,将中控台后部倾斜入位
-
将 USB 线束连接到中控台右前侧
注1 个 USB 连接器
-
将线束连接到中控台后部
注1 个连接器
-
将右前外部螺栓安装到中控台
注2 个螺栓,10 毫米,7 Nm
-
安装中控台右侧面板处地毯
注1 个锁片,12 个卡子;放置侧面板并对齐前部锁片。从前向后推动中控台面板
-
安装右前脚垫
-
将左前外部螺栓安装到中控台
注2 个螺栓,10 毫米,7 Nm
-
安装中控台左侧面板处地毯
注1 个锁片,12 个卡子;放置侧面板并对齐前部锁片。从前向后推动中控台面板
-
安装左前脚垫
-
向下滑动中间轴总成,将其安装到转向机构总成上
注确保中间轴对齐并且完全就位;必要时,将轴与转向机构对齐
-
安装将中间轴总成固定到转向机构总成的螺栓
注1 个螺栓,13 毫米,18 Nm
-
沿超级歧管至暖通空调管路总成排布超级歧管线束
-
安装将温度系统次总成线束固定到前部线束导件盖的夹子
注1 个夹子
-
将超级歧管线束连接到前控制器
注1 个连接器
-
连接紧急响应回路
注1 个连接器,接合锁片,先连接紧急响应回路,再连接 12V 电池,以免损坏车载电脑
-
连接 12V 负极端子
注1 个螺母,10 毫米,6 Nm
-
将右前座椅向前移动
-
将外部右后侧螺栓安装到中控台
注1 个螺栓,10 毫米,7 Nm
-
将右前座椅移回原位
-
将左前座椅向前移动
-
将外部左后侧螺栓安装到中控台
注1 个螺栓,10 毫米,7 Nm
-
安装控制台后侧下饰板
注5 个卡子
-
将左前座椅移回原位
-
将减震塔支架总成前移
注取走车间毛巾,放置好减震塔,以备安装
-
安装将减震塔支架固定到右减震塔的螺栓
注2 个螺栓,15 毫米,55 Nm;1 个螺栓,15 毫米,62 Nm;请参阅图片了解扭矩位置
-
安装将减震塔支架固定到左减震塔的螺栓
注2 个螺栓,15 毫米,55 Nm;1 个螺栓,15 毫米,62 Nm;请参阅图片了解扭矩位置
-
安装将 HVAC 总成固定到隔板右侧的螺栓
注1 个螺栓,10 毫米,5.5 Nm
-
安装将横梁固定到隔板左侧的螺栓
注2 个螺栓,13 毫米,25 Nm
-
将清洗器储液罐安装入位
-
连接清洗器泵和液位传感器连接器
注2 个连接器
-
安装将清洗器储液罐固定到车辆的上部螺栓
注1 个螺栓,10 毫米,3 Nm
-
将线束夹固定到清洗器储液罐入口左侧
注1 个夹子
-
将雨刮器模块安装到车辆上
-
连接雨刮器模块连接器
注1 个连接器;请勿将肢体置于连杆运动区域内,否则雨刮器臂会自动转为驻车模式
-
安装用于固定雨刮器模块的螺栓
注3 个螺栓,10 毫米,7 Nm
-
安装新鲜空气进气总成
注2 个螺柱;在前围篦板与前备箱之间进行操作
-
安装前围篦板总成
注2 个推拉式卡子,6 个卡子
-
安装右侧减震塔盖板
注2 个推拉式卡子
-
安装左侧减震塔盖板
注2 个推拉式卡子
-
将左雨刮器臂和软管总成安装到车辆上
注清洗器软管应排布在雨刮器臂枢轴关节上方,而非下方
-
安装将左雨刮器臂固定到雨刮器模块的螺母
注1 个螺母,15 毫米,25 Nm;确保雨刮器顶端在挡风玻璃两个指示器之间对齐
-
将清洗器软管连接到左雨刮器臂至 Y 型管接头,然后固定清洗器软管夹
注2 个夹子,1 个软管
-
安装左雨刮器臂螺母盖
注1 个盖子
-
将右雨刮器臂和软管总成安装到车辆上
-
安装将右雨刮器臂固定到雨刮器模块的螺母
注1 个螺母,15 毫米,25 Nm;确保雨刮器顶端在挡风玻璃角落上的两个指示器之间对齐
-
将清洗器软管连接到右雨刮器臂上
注2 个卡子,1 个软管;连接 Y 型管接头并紧固清洗器软管夹
-
安装右雨刮器臂螺母盖
注1 个盖子
-
将前备箱总成安装到车辆上

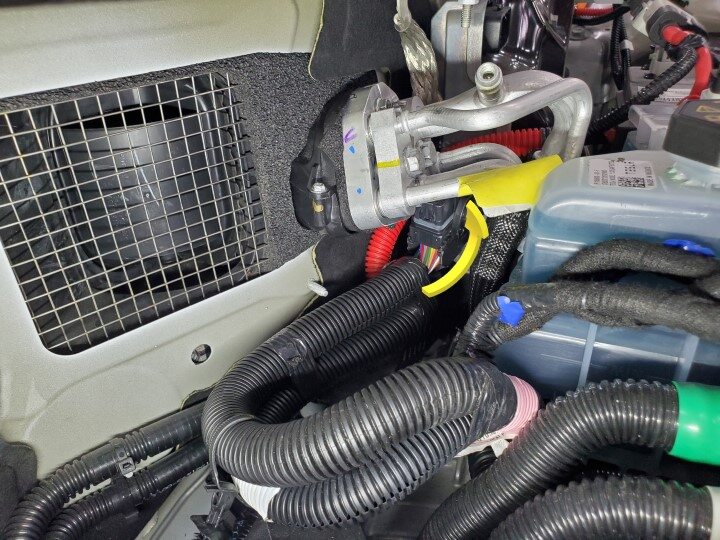

注12 个卡子;确保前备箱总成已完全置于卡子上;旧款车所用卡子数量可能不同确保空调压缩机高压互锁回路线束并未夹在前备箱总成和温度系统横梁之间
-
安装用于固定前备箱总成的螺栓
注7 个螺栓,10 毫米,5 Nm;安装上部紧固件后降下 RBN 盖板;新款车可能未配备此盖板
-
安装前备箱封闭板
注4 个卡子,1 个连接器,前备箱安全开关,3 个导片,对齐 3 个导片,然后向下推动以固定卡子
-
安装驾驶室上部进气槽总成
注3 个卡子;有些配置可能有 4 个卡子
-
安装后挡板
注12 个卡子
- 关闭前备箱盖
-
部分撑起车辆左前部
注请勿将车轮抬离地面,抬起车辆时以车轮和轮罩之间留出间隙为宜。
-
安装将清洗器储液罐固定到车身的下部螺栓
注1 个螺栓,10 毫米,3 Nm;将车轮内衬拉至一旁
-
降下车辆,取走卧式千斤顶
- 升起所有车窗
-
关闭所有四个车门
注关闭前需解锁后车门
