管路 - 高压 - 压缩机至冷凝器（不带加热泵款）（拆卸和更换）

校正代码 18204202 1.56 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 拆下座舱进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  5. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  6. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  7. 执行空调制冷剂回收。请参阅空调制冷剂（回收和重新加注）。
  8. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  9. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  10. 拆下前饰板裙板。请参阅裙板 - 前饰板（拆卸和更换）。

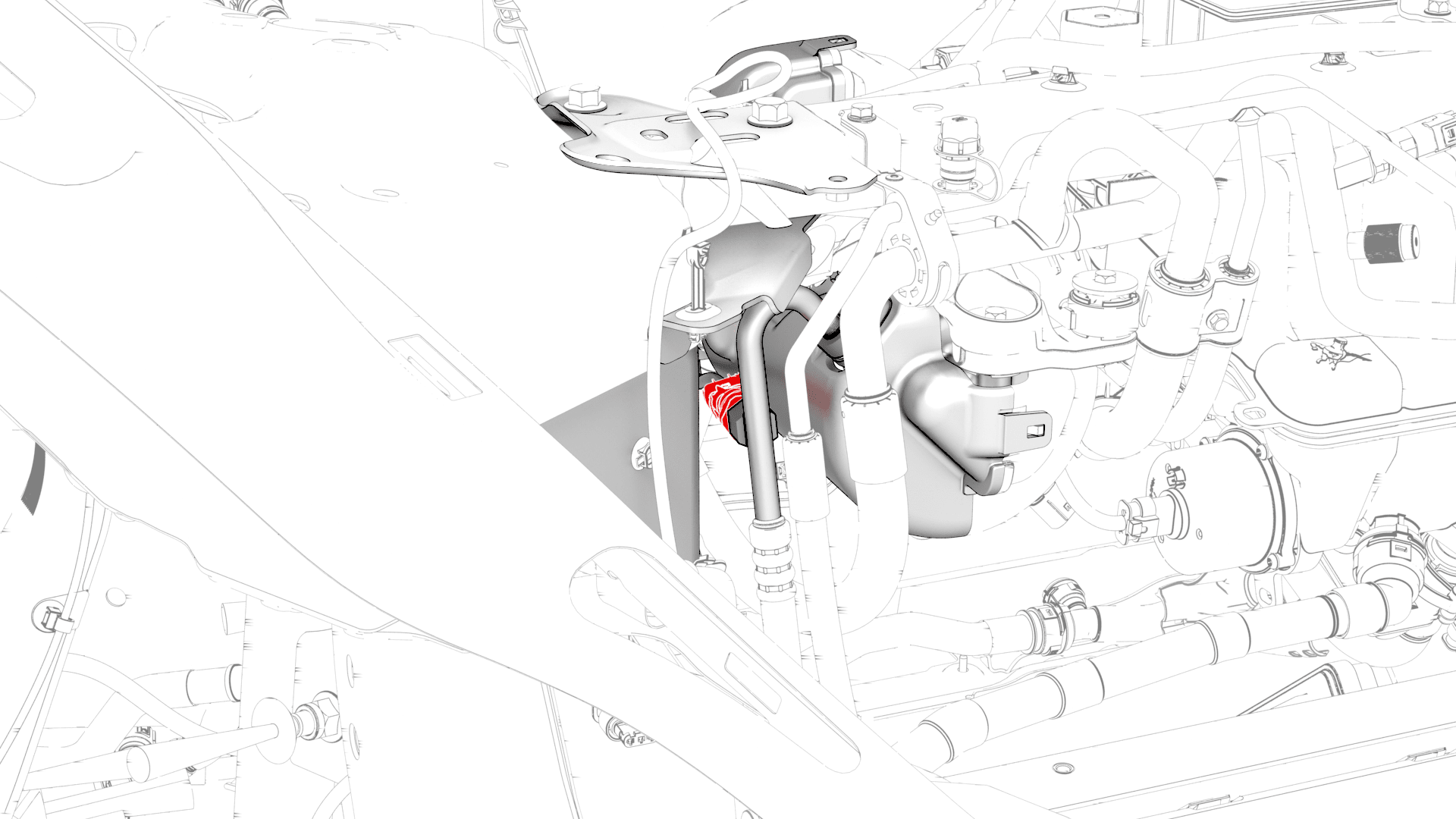

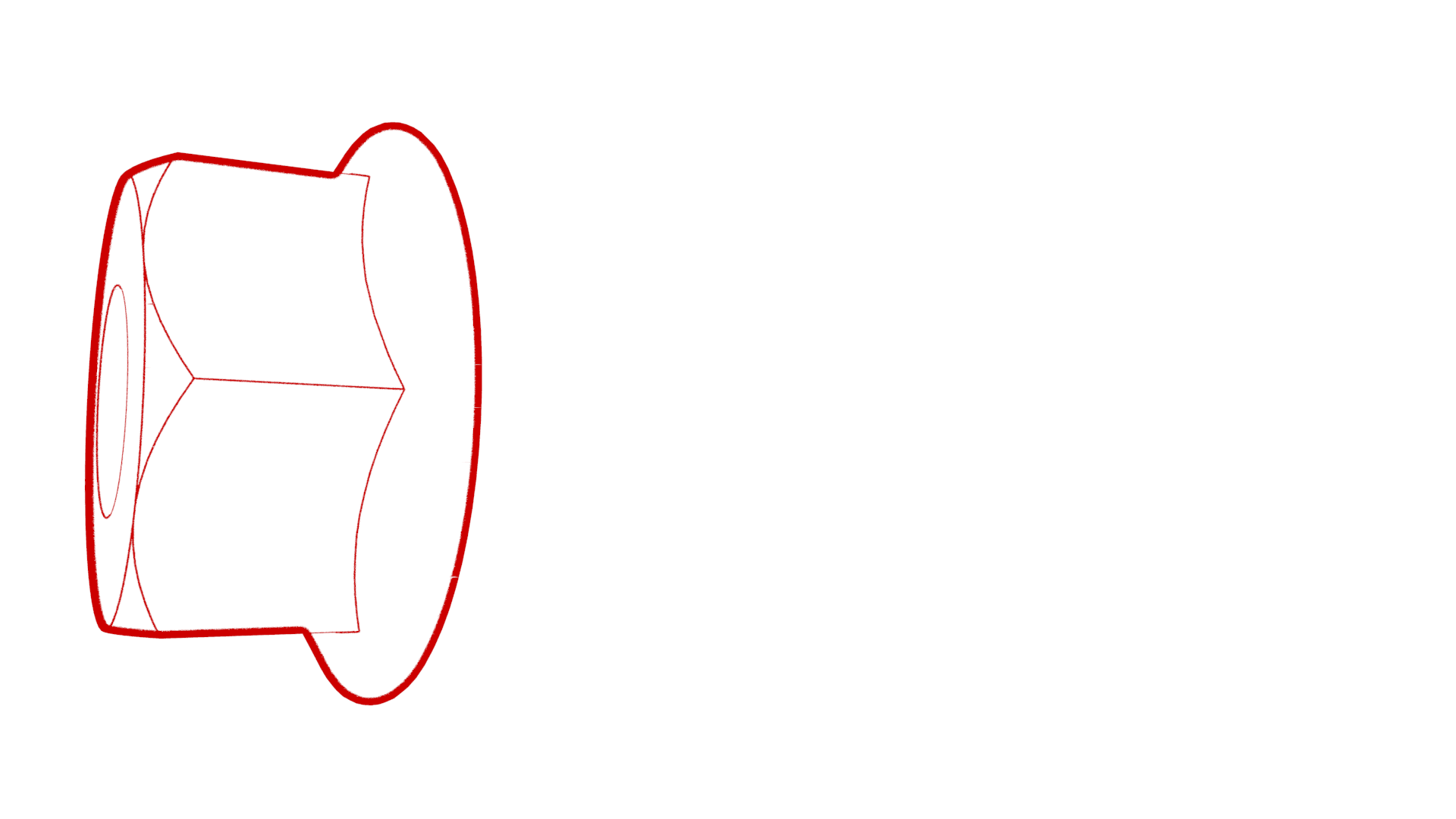

  11. 拆下将压缩机至冷凝器高压管固定到冷却风扇模块的螺母，然后松开高压管。
    22 Nm (16.2 lbs-ft)
  12. 拆下冷却风扇模块管路上的 O 型环。
  13. 降低车辆，以便接近前备箱盖区域。

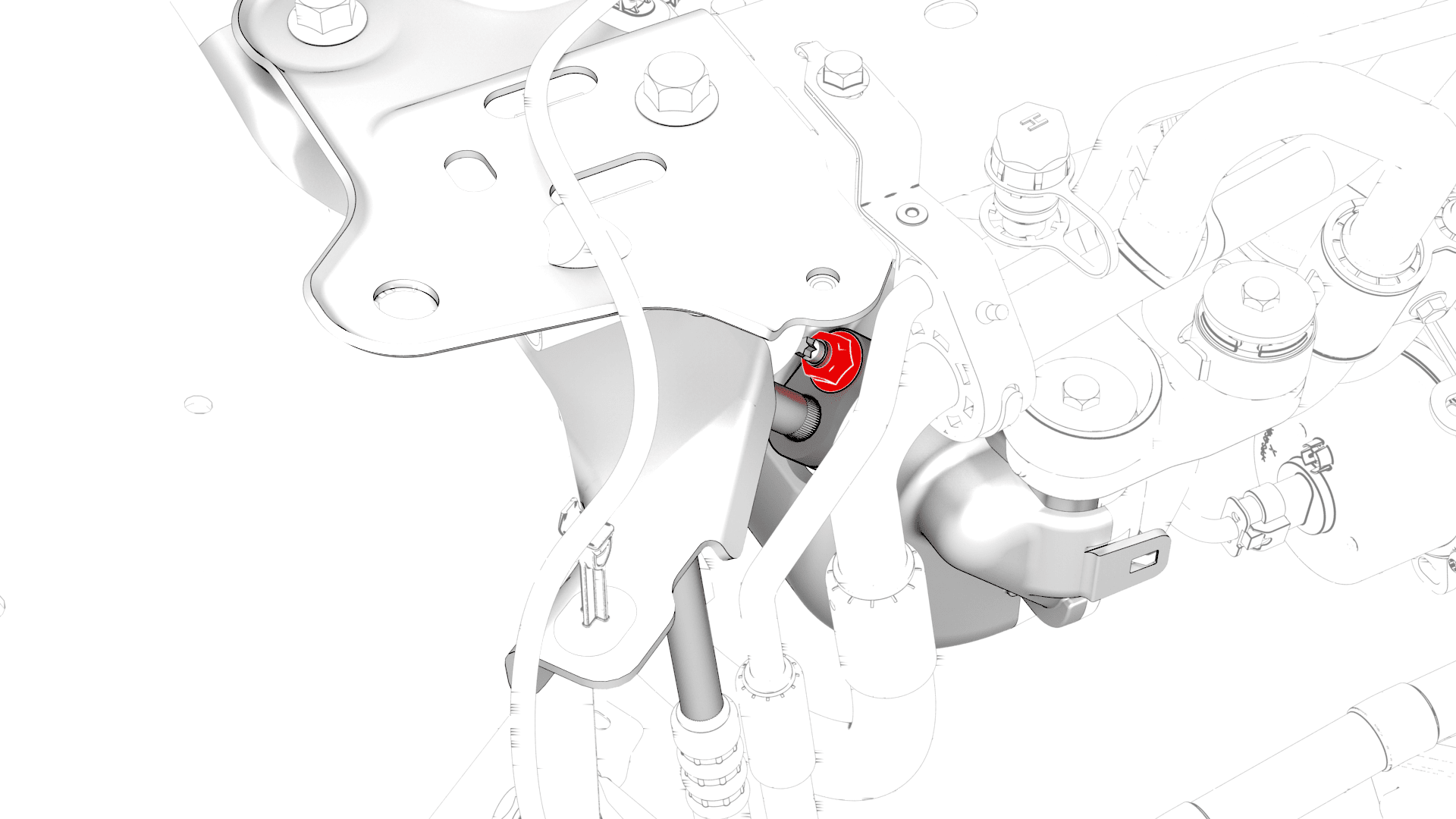

  14. 拆下将吸入/液体管支架固定到减震塔支架的螺栓，然后从减震塔支架上松开吸入/液体管支架。
    5.5 Nm (4.1 lbs-ft)
  15. 断开低压传感器上的电气连接器。
  16. 拆下将液体管固定到冷却器与 EXV 总成的螺栓。

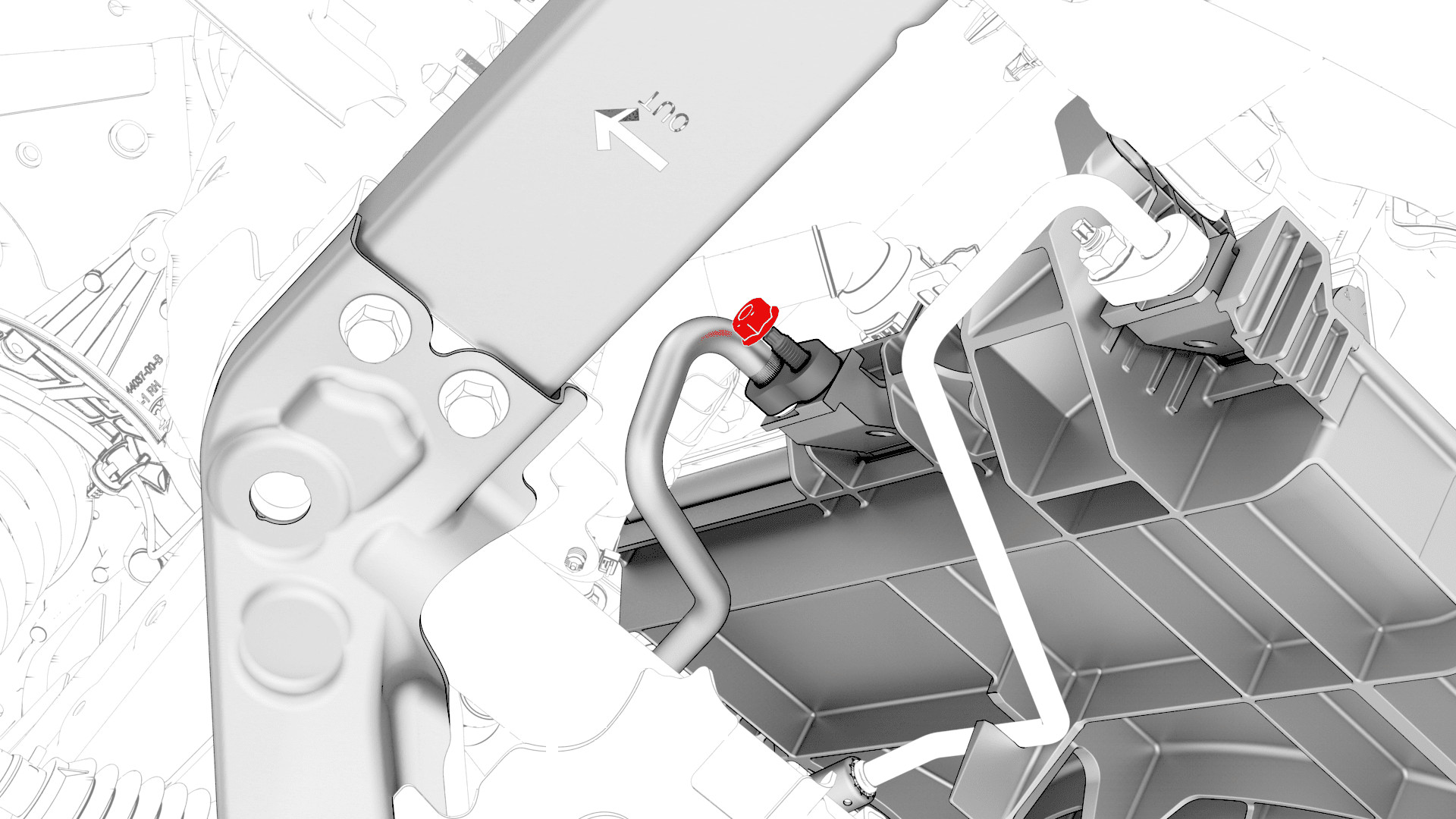

  17. 拆下将管路固定到空调压缩机的螺母，然后松开管路。
  18. 断开高压传感器上的电气连接器。

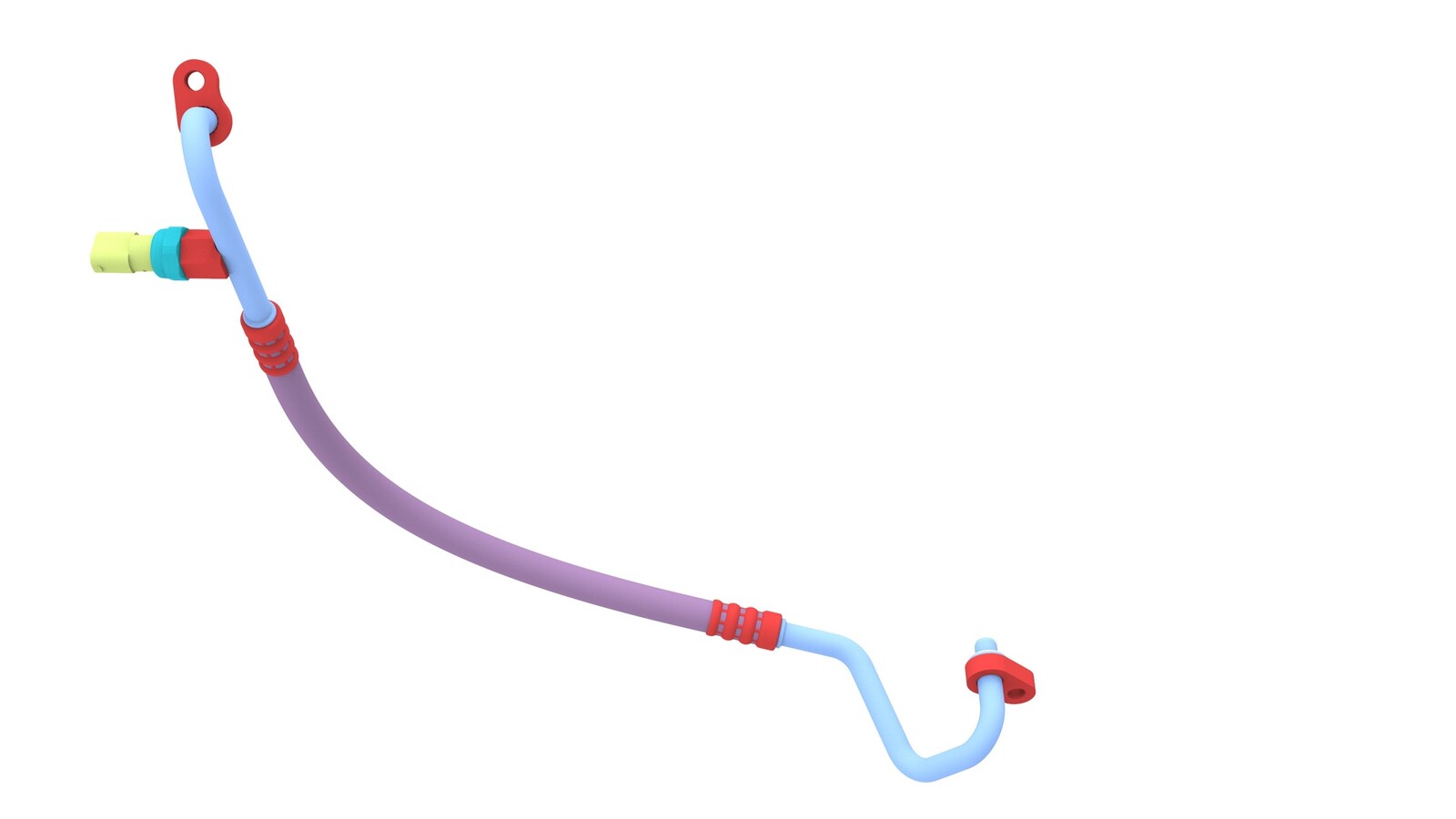

  19. 从车辆上拆下压缩机至冷凝器高压管。

安装

  1. 将压缩机至冷凝器高压管安装到车辆中。
  2. 连接高压传感器电气连接器。
  3. 向压缩机至冷凝器高压管上安装一个新 O 型环。
  4. 将压缩机至冷凝器高压管放入空调压缩机，然后安装将压缩机至冷凝器高压管固定到空调压缩机的螺母。
    22 Nm (16.2 lbs-ft)
  5. 将压缩机至冷凝器高压管放入 EXV 总成，然后安装将液体管固定到冷却器与 EXV 总成的螺栓。
    22 Nm (16.2 lbs-ft)
  6. 将电气连接器连接到低压传感器。
  7. 将吸入/液体管支架放入减震塔，然后安装将吸入/液体管支架固定到减震塔支架的螺栓。
    5.5 Nm (4.1 lbs-ft)
  8. 完全升起车辆。
  9. 安装将压缩机至冷凝器高压管固定到冷却风扇模块的螺母。
    22 Nm (16.2 lbs-ft)
  10. 安装前饰板裙板。请参阅裙板 - 前饰板（拆卸和更换）。
  11. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  12. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  13. 执行空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
  14. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  15. 安装前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  16. 安装座舱进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  17. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
