C-Clips - Strut - Hood - LH (Remove and Replace)

校正代码 11330702 0.06 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 打开前备箱盖并用撑杆对其进行支撑。
  2. 松开将前备箱盖气压支撑杆固定到前备箱盖支座的夹子。
  3. 松开将前备箱盖气压支撑杆固定到前备箱盖铰链的夹子，然后从车上拆下前备箱盖气压支撑杆。

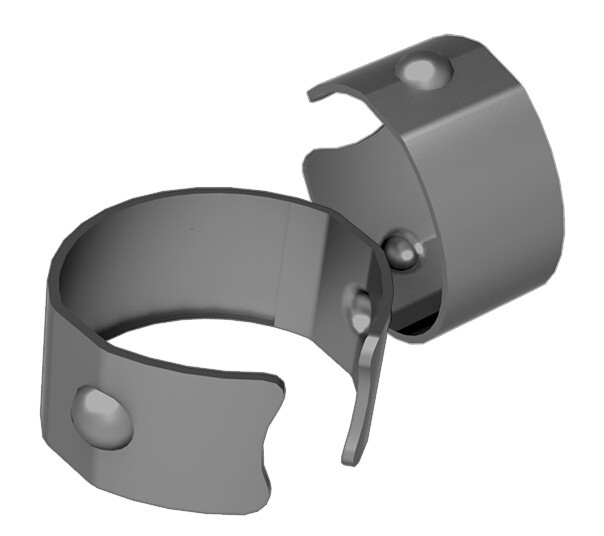

  4. 从前备箱盖 LH 气压支撑杆上拆下夹具 (x2)。

安装

  1. 使用卡环钳将新夹具 (x2) 安装到气压支撑杆上。
    Informational PurposesAn informational icon, calling your attention
    注

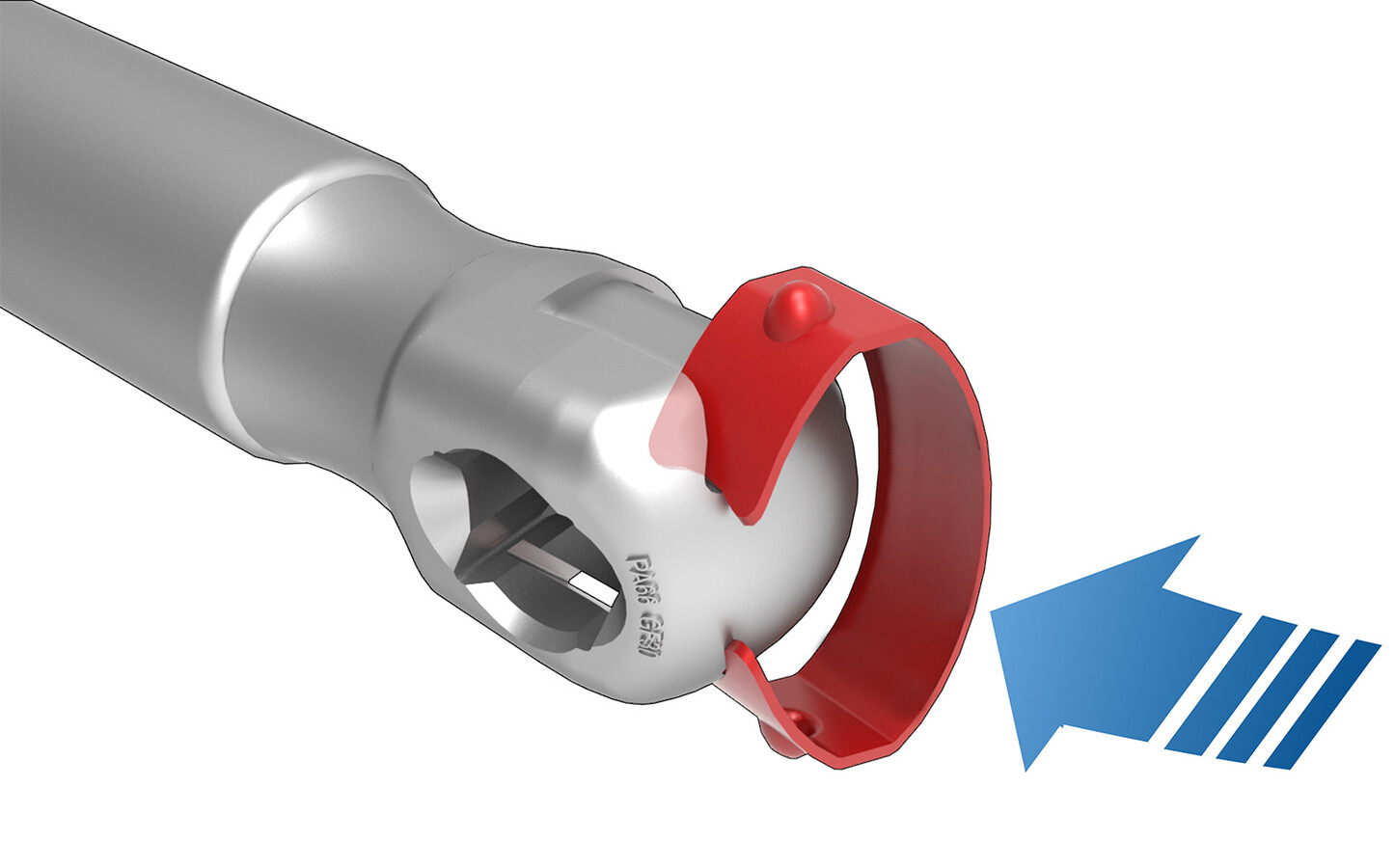

    将夹具的末端与支撑杆上的凹槽对齐，然后将夹具推入支撑杆，直至夹具完全进入槽内。

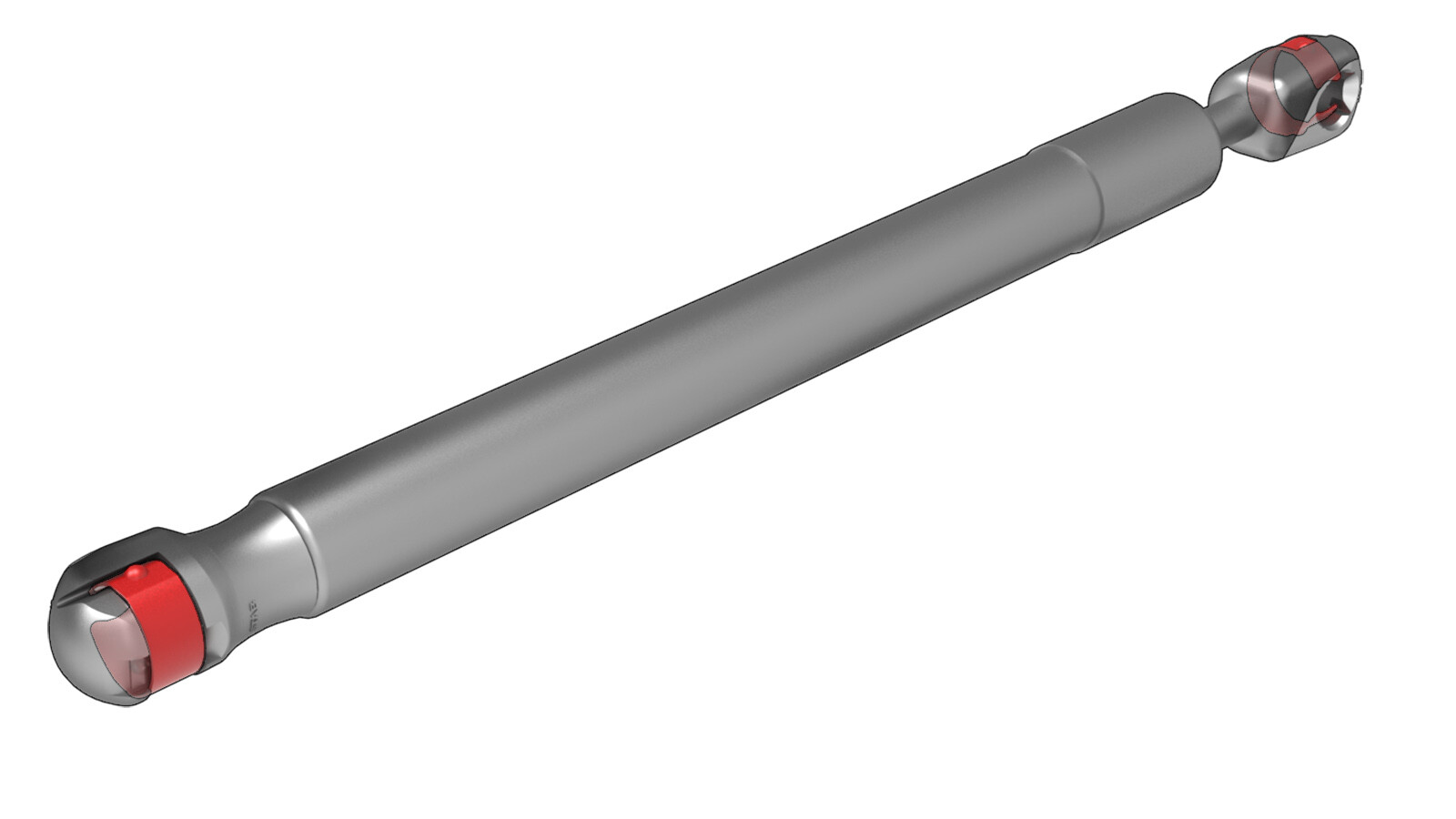

    图 1. 图示为前备箱盖一侧的支撑杆，车身一侧与之类似。
  2. 使用干净的抹布清理前备箱盖基座和铰链 (x2) 上的球头销。
  3. 将 LH 前备箱盖气压支撑杆放置在前备箱铰链球头销上，然后安装将支撑杆固定到前备箱铰链的夹具。
  4. 将 LH 前备箱盖气压支撑杆放置在前备箱基座球头销上，然后安装将支撑杆固定到前备箱基座的夹具。
  5. 拆下前备箱盖支撑杆。
  6. 关闭并打开前备箱 3 次，以验证气压支撑杆已稳妥安装。
