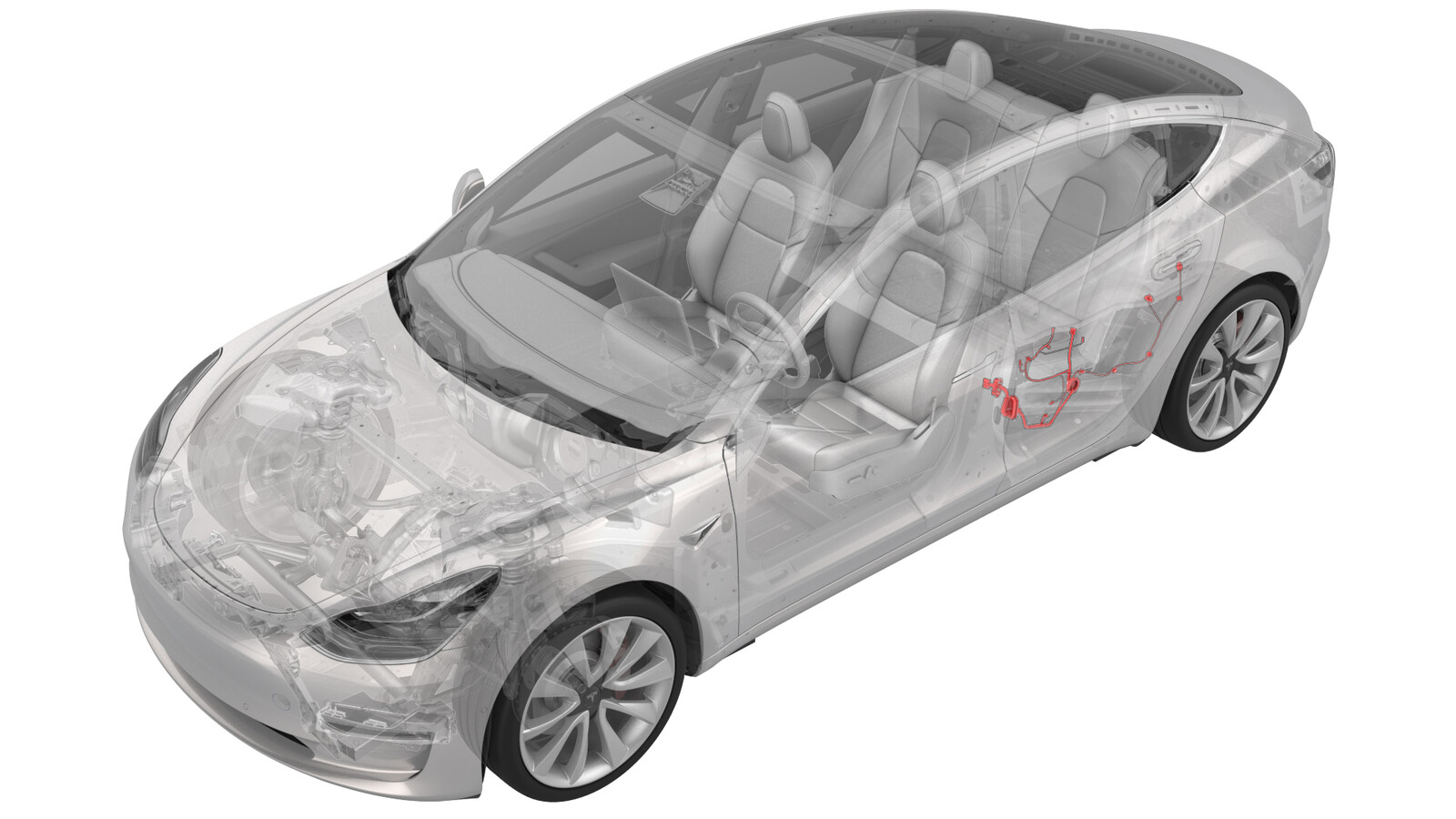

线束 - 车门 - 后 - 左侧（拆卸和更换）

校正代码 17102802 0.84 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

警告
侧安全气囊是否展开取决于前车门传感器能否检测到侧面气压冲击。确保前门板上没有未遮盖的孔洞。此外，在维修或检查前车门及其组件时，务必重新安装插头或粘贴胶带。

拆卸

  1. 打开 LH 后门。

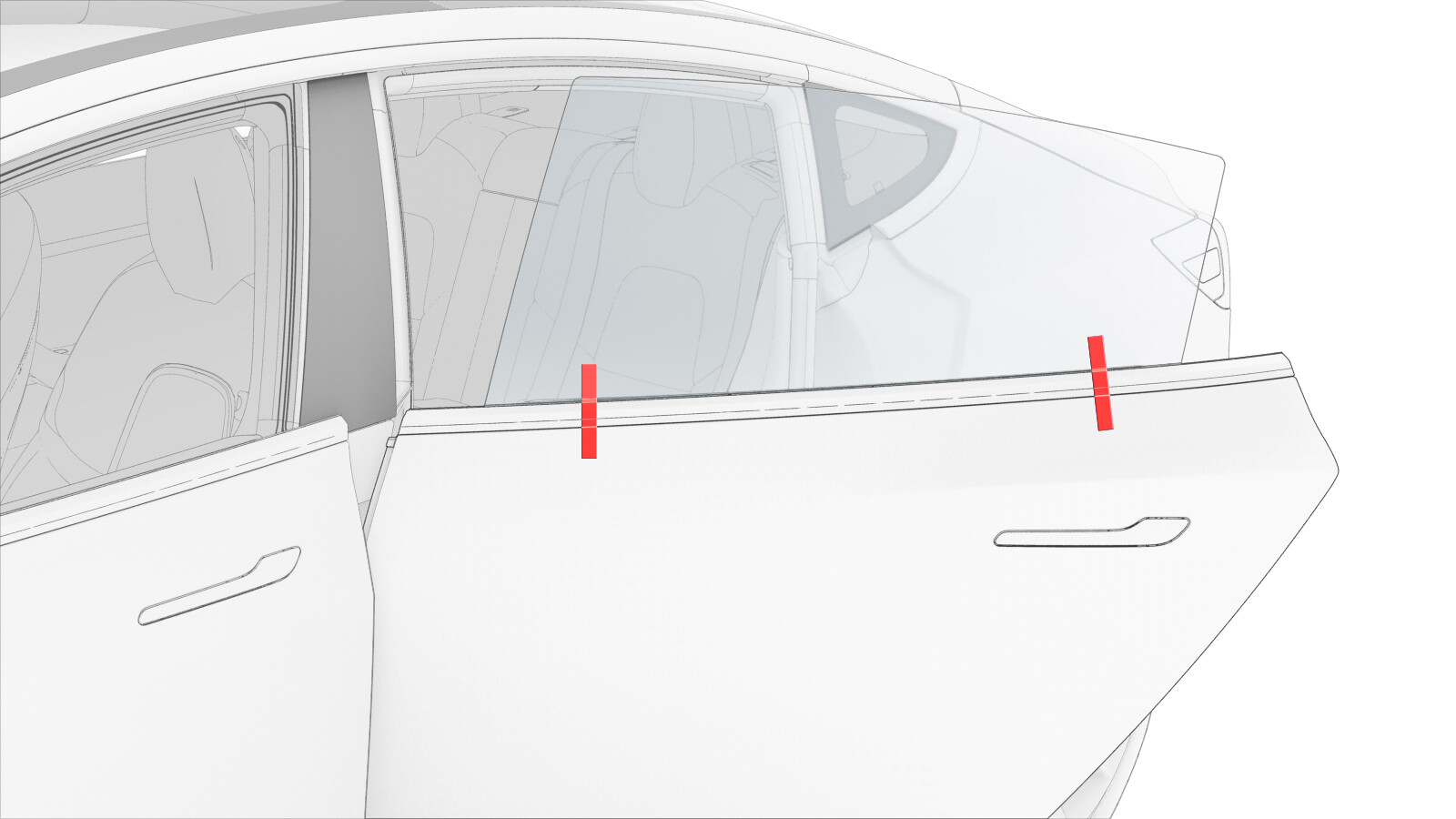

  2. 将 2 条遮蔽胶带垂直放置在 LH 后车门玻璃和外部密封条上。
  3. 拆下 LH 后门饰板。请参阅面板 - 车门饰板 - 后 - 左侧（拆卸和安装）。
  4. 从后车门上拆下 LH 后车门内侧密封条。请参阅密封件 - 内侧密封条 - 后车门 - 左侧（拆卸和更换）。
  5. 拆下 LH 后门玻璃。请参阅玻璃 - 车门 - 左侧 - 后（拆卸和更换）。
  6. 拆下 LH 后车窗电机调节器总成。请参阅车窗升降器 - 后 - LH（拆卸和更换）。
  7. 断开电气连接器与 LH 后门闩锁的连接。
  8. 断开电气连接器与 LH 后门外部开锁把手的连接。

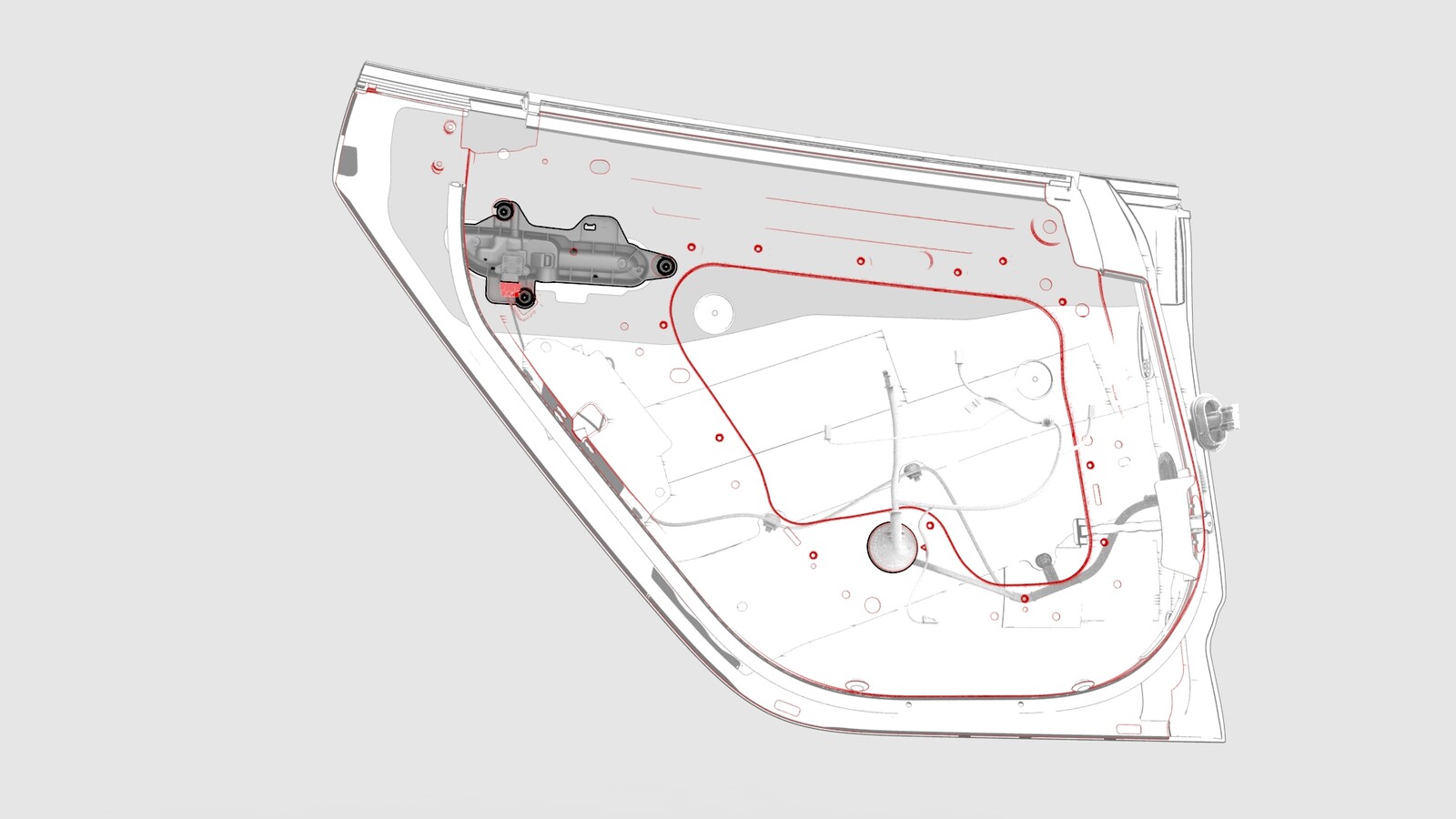

  9. 松开将 LH 后门线束固定到 LH 后门的夹子。

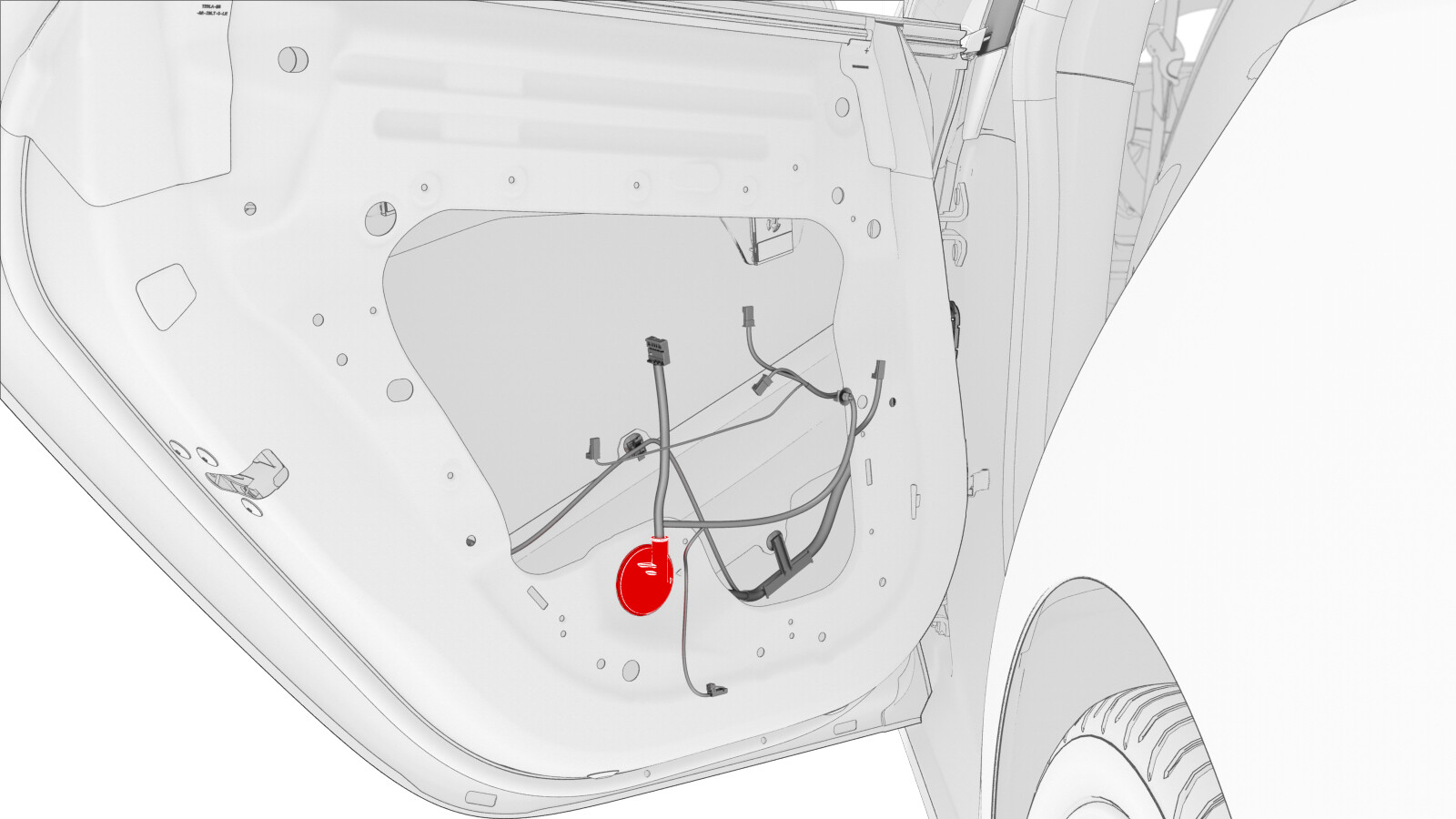

  10. 松开索环，然后将 LH 后门线束推过内部车门线束端口。
  11. 松开将 LH 后门线束密封条固定到 B 柱的锁片 (x4)。
  12. 断开 LH 后门线束连接器与 LH 车身线束之间的连接。

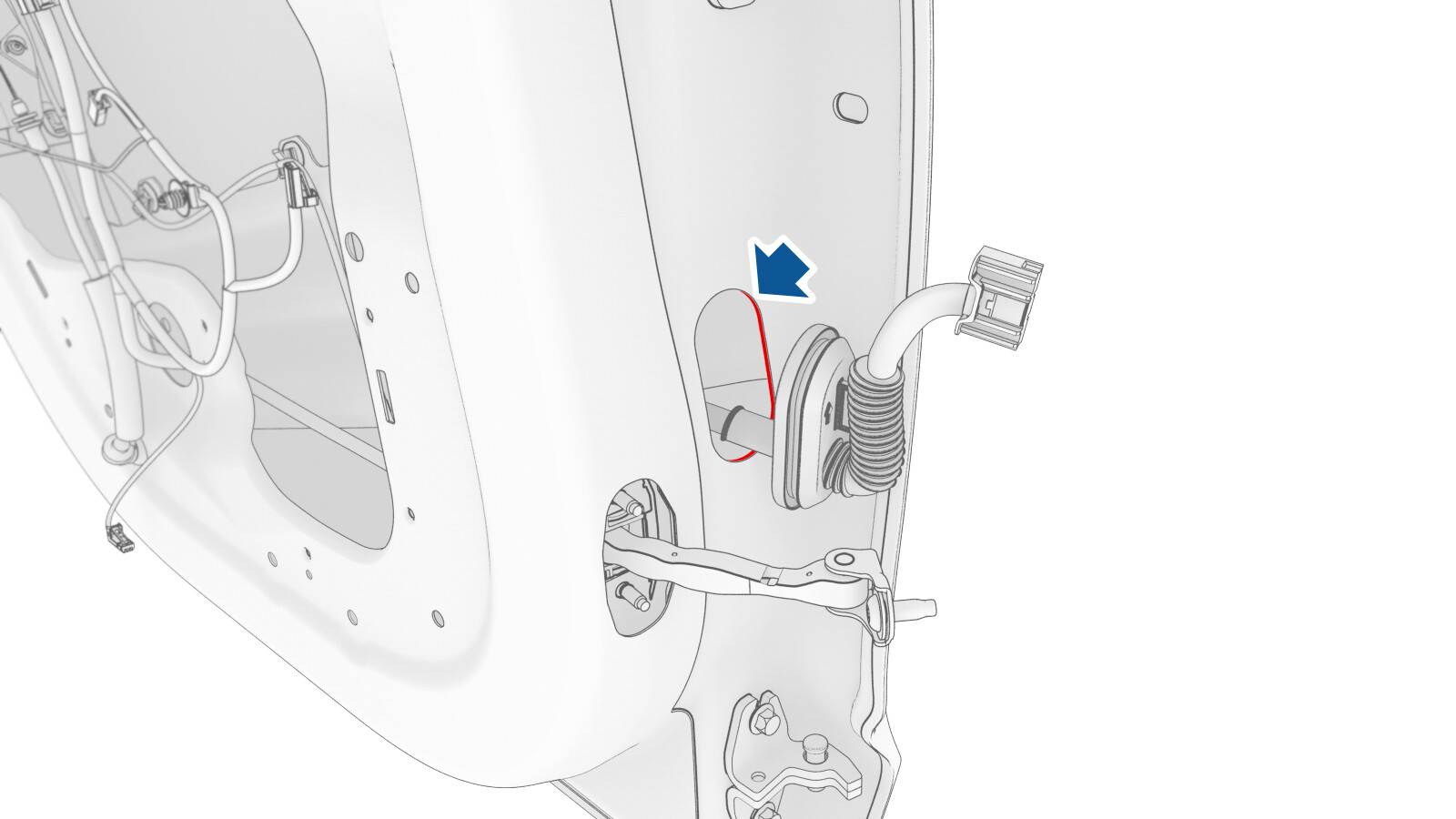

  13. 从 LH 后门前部松开 LH 后门线束密封条。

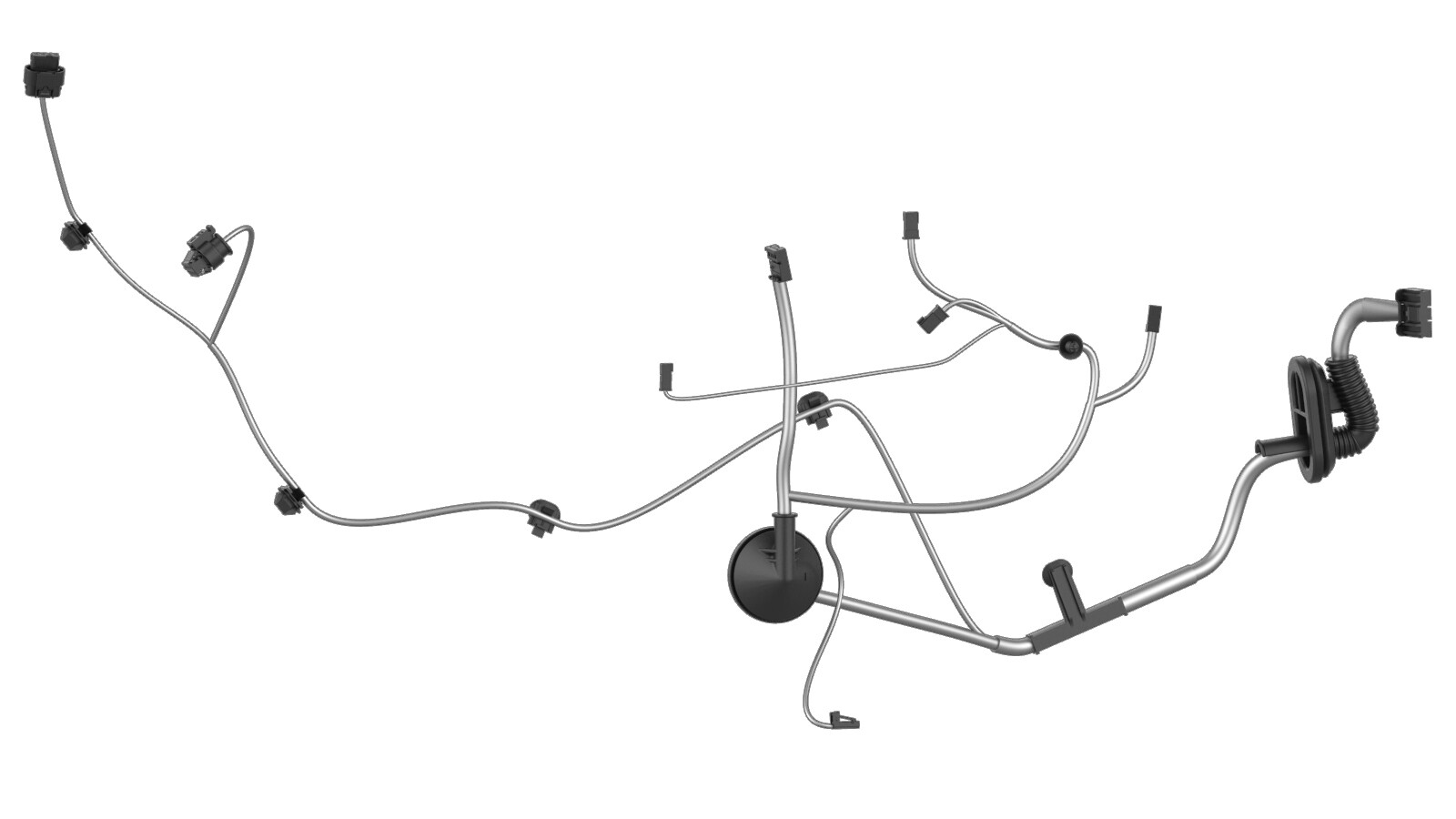

  14. 将 LH 后门线束推过前侧内部车门线束端口，然后从车上拆下线束。

安装

安装程序与拆卸程序相反。
