Handle - Exterior Release - Door - Front - LH (Remove and Replace)

校正代码 11451002 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于前车门传感器能否检测到侧面气压冲击。确保前门板上没有未遮盖的孔洞。此外，在维修或检查前车门及其组件时，务必重新安装插头或粘贴胶带。

扭矩规格

表 1. 扭矩规格： Handle - Exterior Release - Door - Front - LH (Remove and Replace)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前车门外侧释放把手固定到车门的螺母
7 Nm (5.2 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 6 英寸加长件
重复使用

拆卸

  1. 拆下 LH 前门饰板。请参阅Panel - Door Trim - Front - LH (Remove and Install)。
  2. 拆下 LH 前门内侧密封条。请参阅Seal - Inner Belt - Front Door - LH (Remove and Replace)。
  3. 拆下 LH 前门玻璃。请参阅Glass - Door - LH - Front (Remove and Replace)。
  4. 拆下 LH 前门封闭板。请参阅Closeout Panel - Door - Front - LH (Remove and Install)。

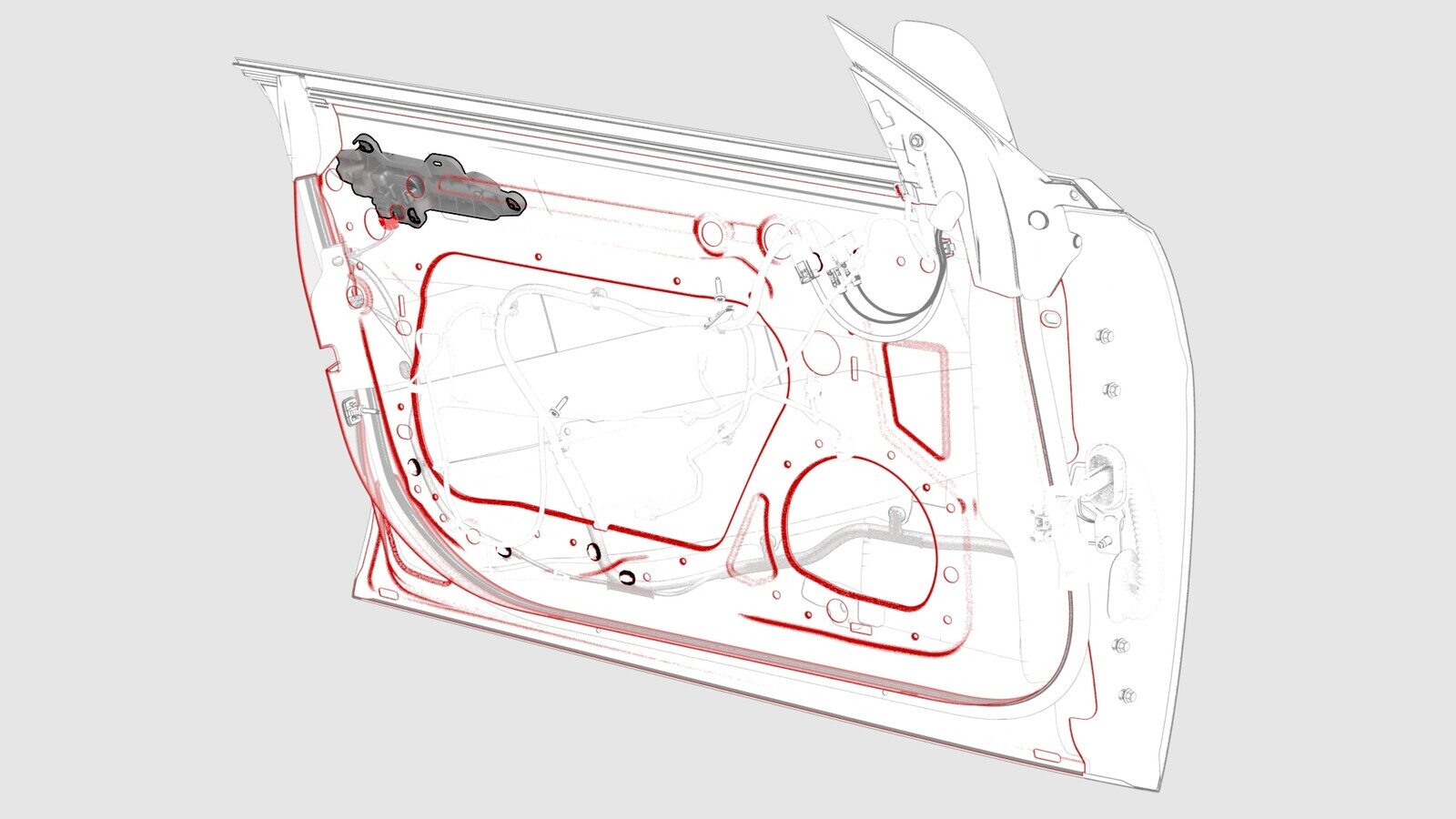

  5. 断开线束与车门把手连接器的连接。

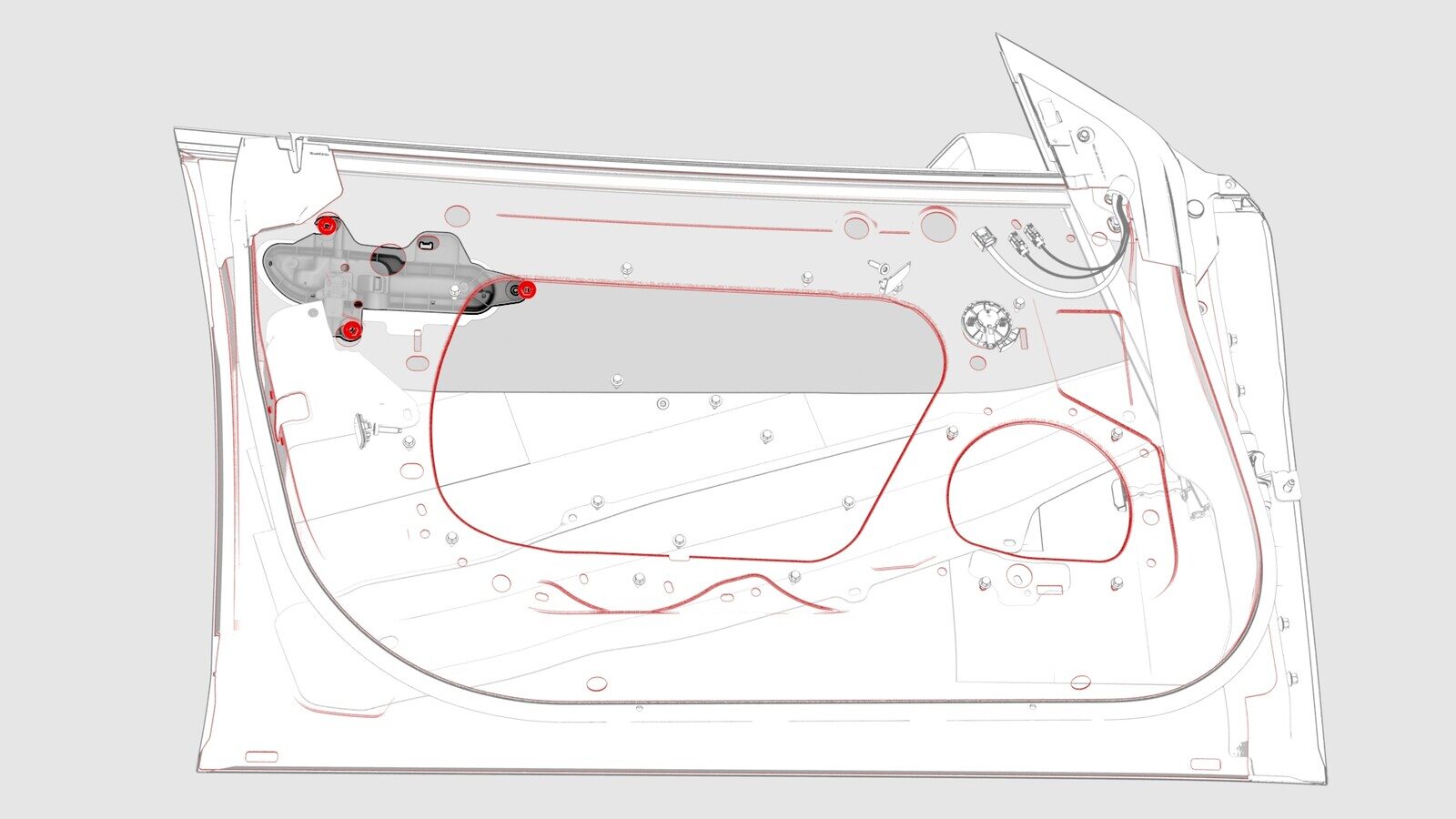

  6. 拆下遮盖车门把手螺母的螺塞。

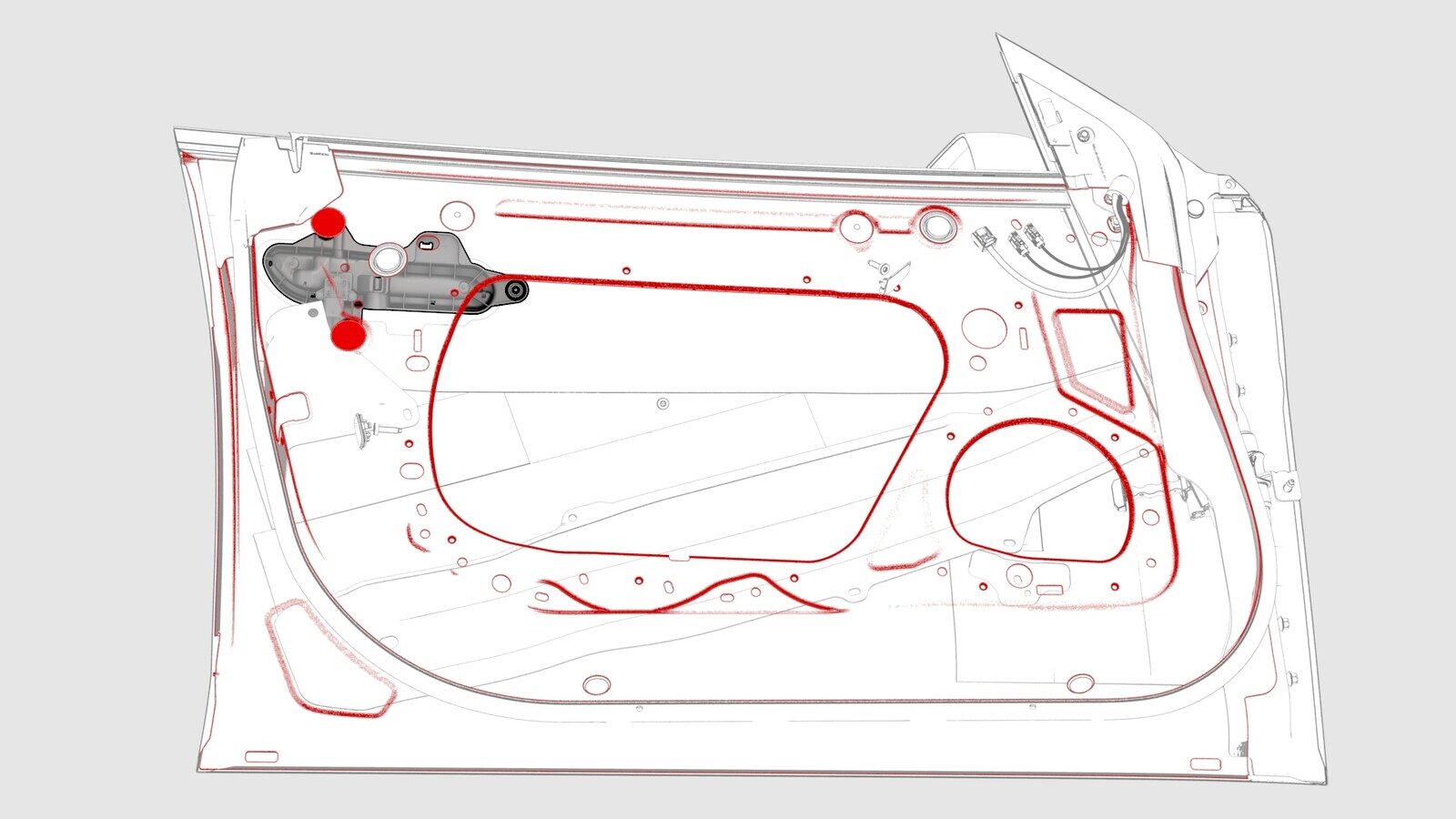

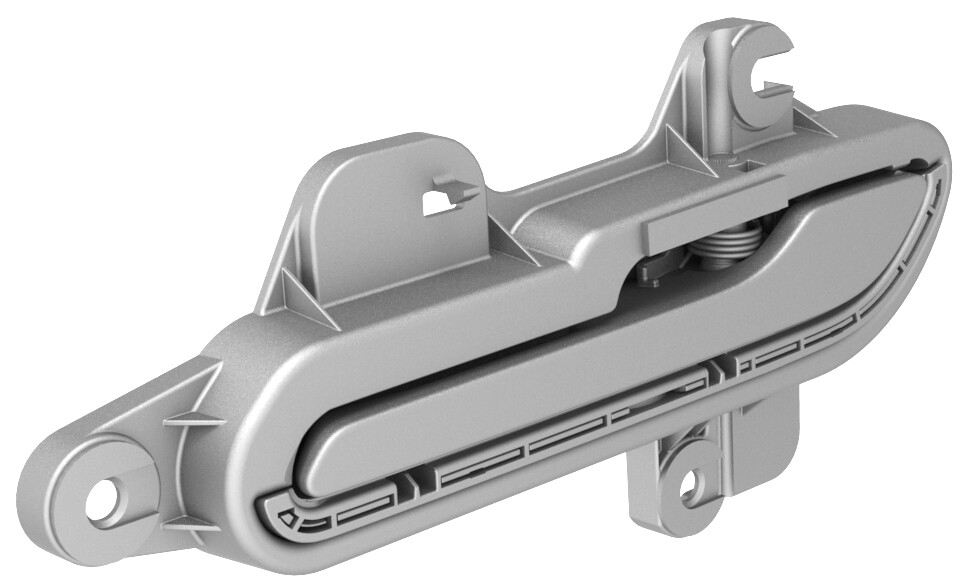

  7. 拆下将车门把手固定到车门的螺母，然后从车门上拆下把手。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 6 英寸加长件
