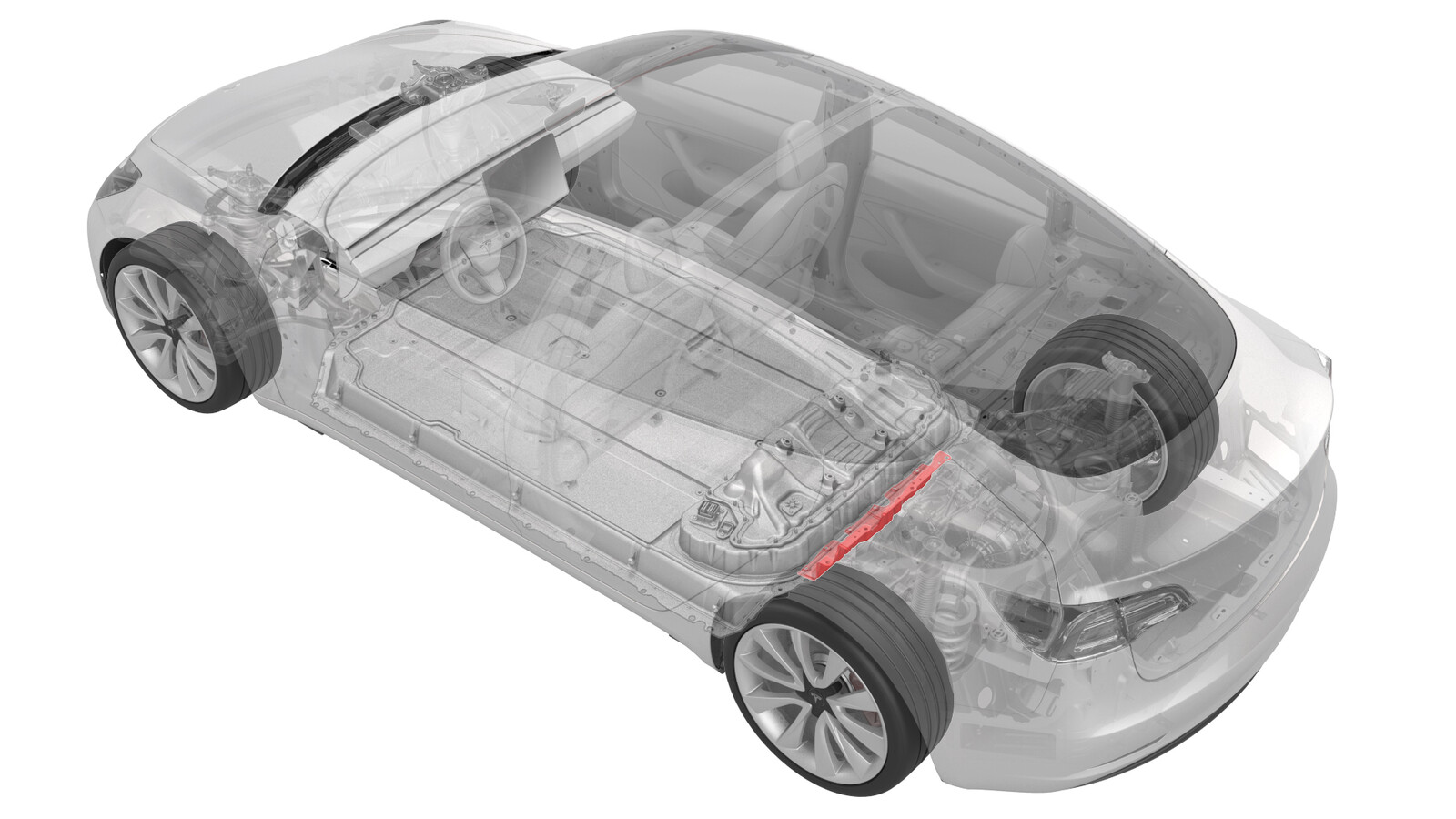

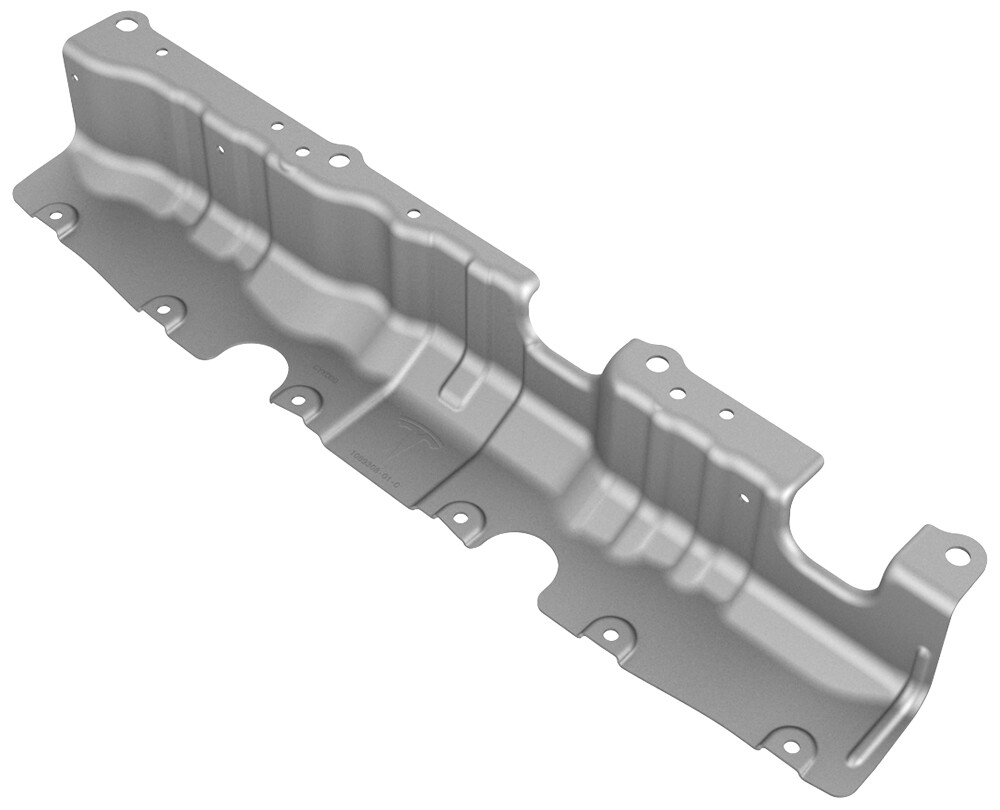

滑板 - 高压电池 - 后部（拆卸和更换）

校正代码 16102202 0.48 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-08-19: 更新了扭矩值并添加了安装章节。

扭矩规格

表 1. 扭矩规格: 滑板 - 高压电池 - 后部（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attaches the rear skid plate to the lower HV battery
13 Nm (9.6 lbs-ft)
  • 外梅花套筒 Plus EP10
重复使用
Nut that attaches the rear skid plate to the upper HV battery
13 Nm (9.6 lbs-ft)
  • 10 毫米套筒扳手
重复使用
Upper bolts that attach the rear skid plate to the HV battery
35 Nm (25.8 lbs-ft)
  • 13 mm 套筒
重复使用

拆卸

  1. 拆下中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。

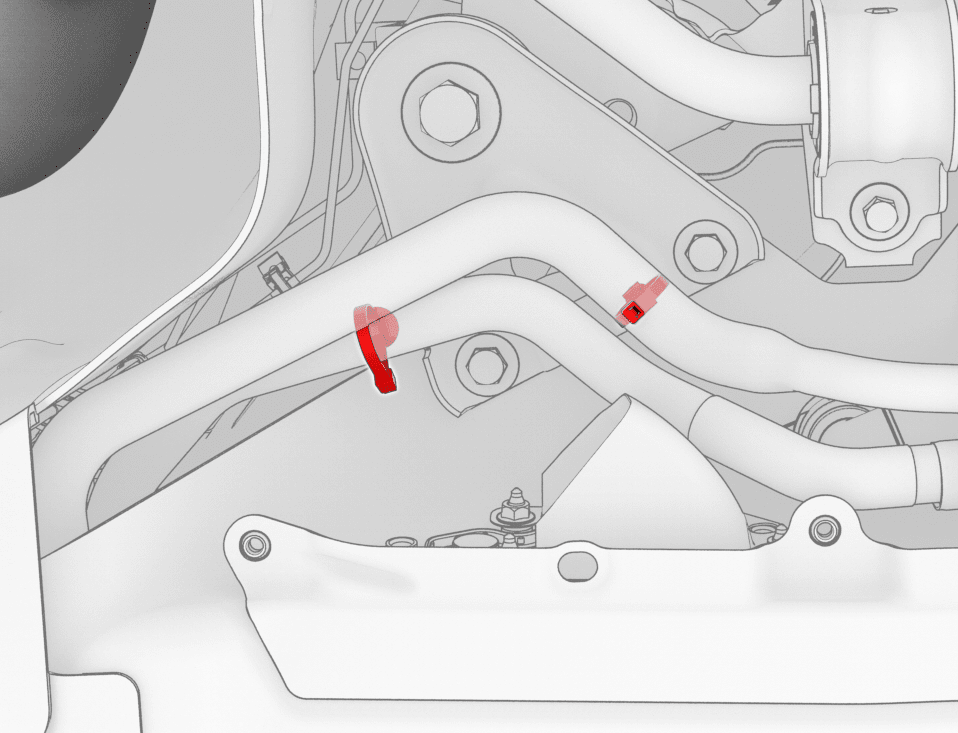

  2. 松开将冷却液软管固定到 LH 剪力板的夹子 (x2)。

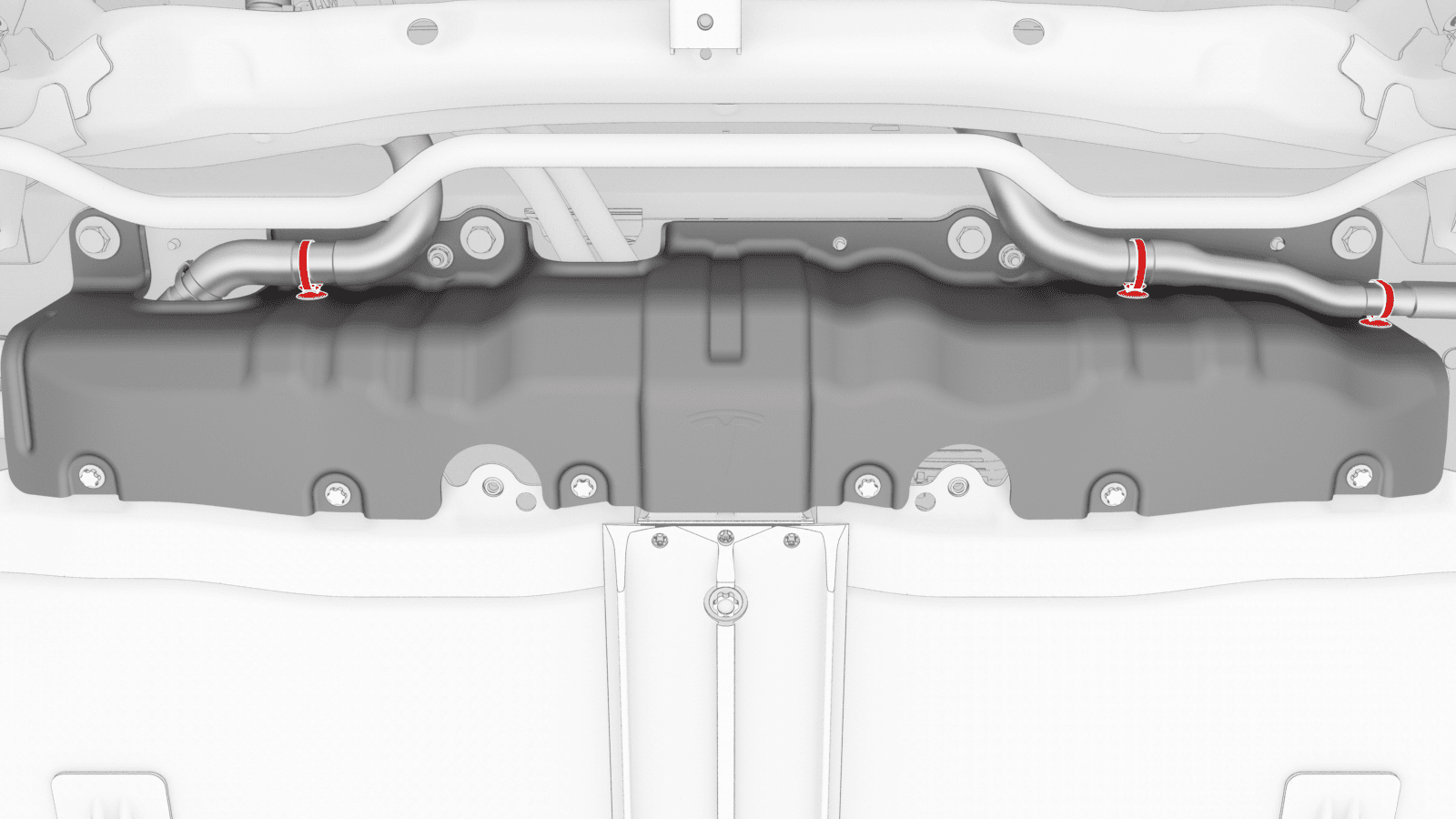

  3. 松开将软管固定到高压电池后滑板的卡子。

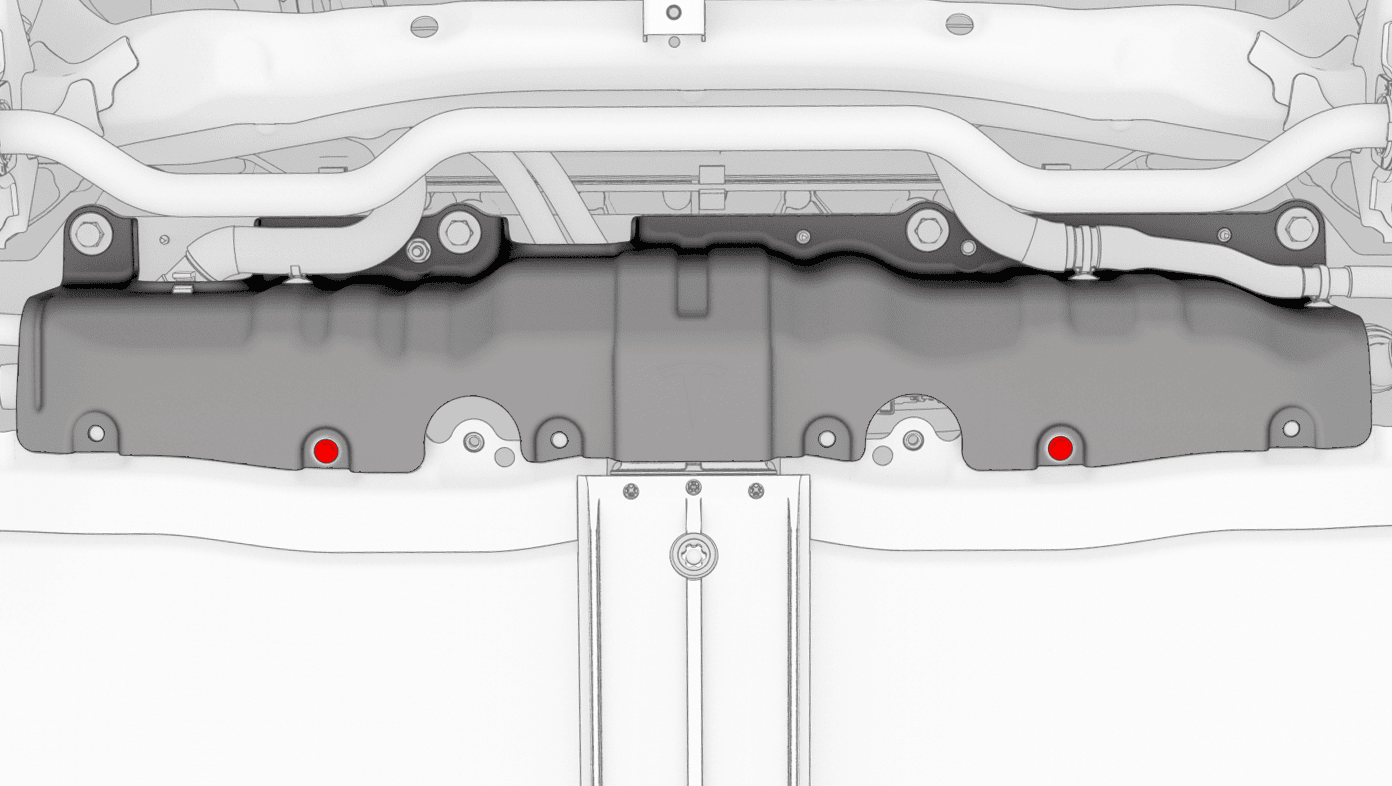

  4. 拆下将滑板固定到高压电池的下部螺栓。

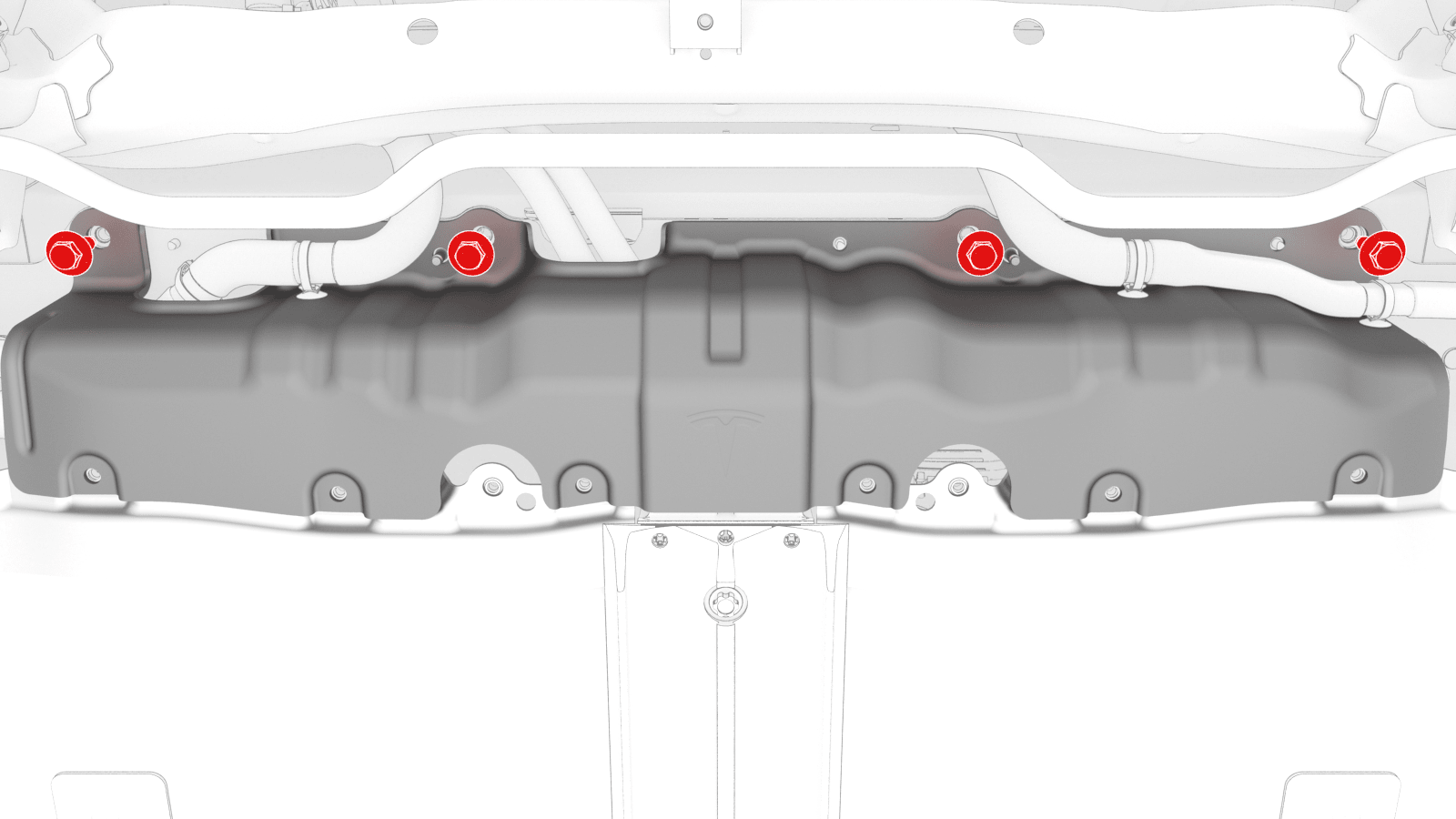

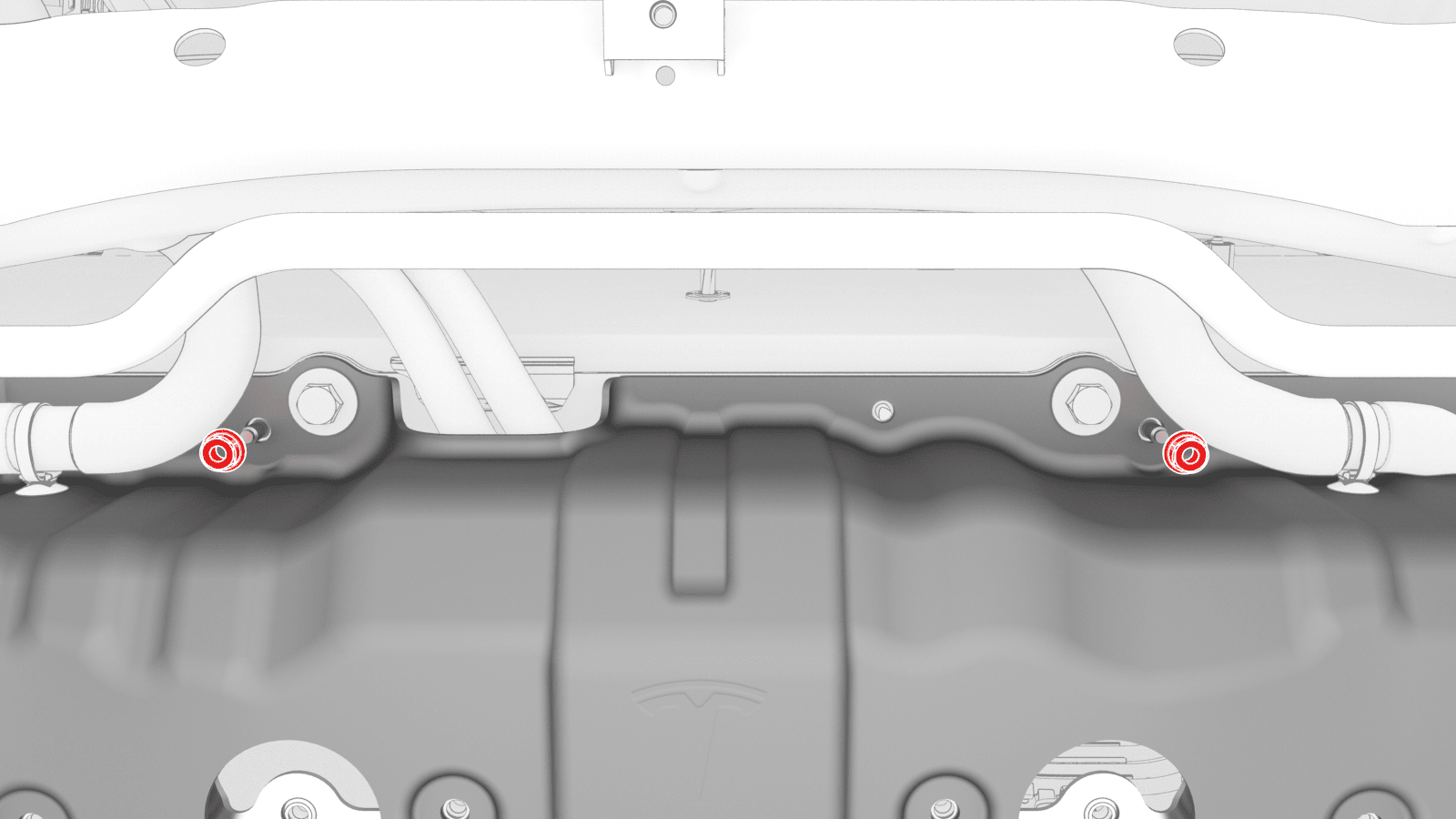

  5. 拆下将滑板高压电池的上部螺母。
  6. 拆下将滑板固定到高压电池的上部螺栓，然后将滑板从高压电池上拆下。

安装

  1. 放置好后滑板，然后安装将滑板固定到高压电池的上部螺栓。螺栓将在后续步骤中紧固。
  2. 安装将滑板固定到高压电池的下部螺栓。
    13 Nm (9.6 lbs-ft)
  3. 拆下将滑板固定到高压电池的上部螺母。将在后续步骤中紧固。
  4. 紧固将后滑板固定到高压电池的上部螺栓。
    35 Nm (25.8 lbs-ft)
    注
    一些车辆出厂时配备了自攻螺栓。如果车辆配备螺栓头上带有六角压痕的螺栓 (1637725-00-A)，则扭矩值为 64 Nm。
  5. 紧固将后滑板固定到高压电池的上部螺母。
    13 Nm (9.6 lbs-ft)
  6. 安装将软管固定到高压电池后滑板的卡子。
  7. 安装将冷却液软管固定到左侧剪力板的卡子（2 个）。
  8. 安装中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
