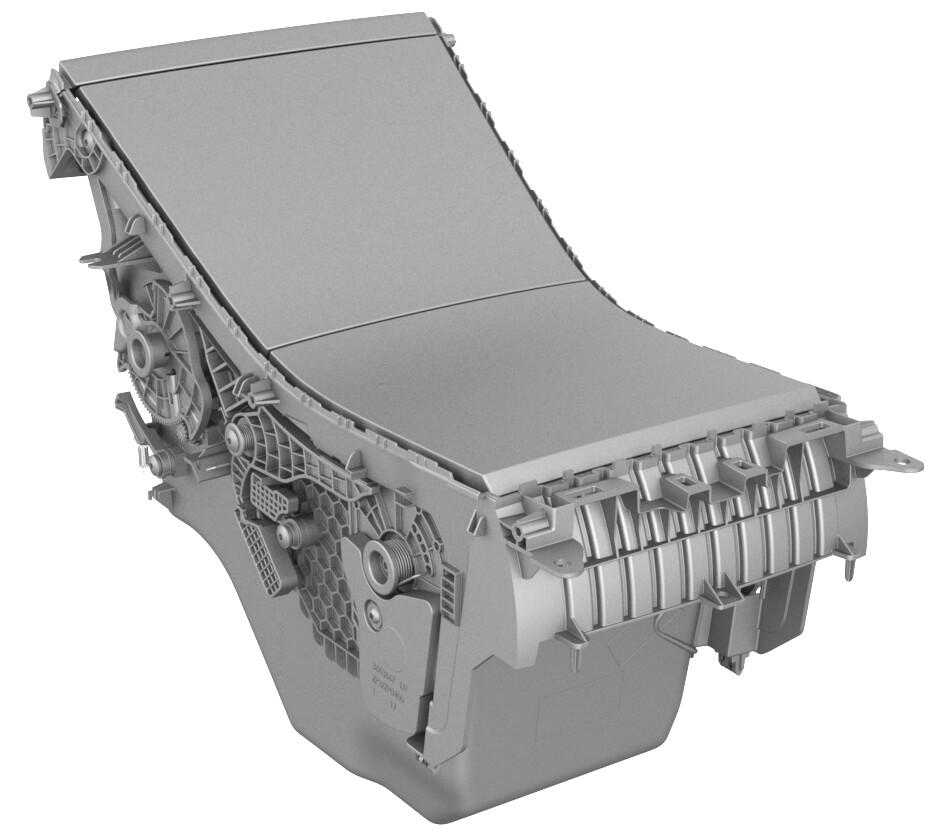

嵌件 - 前箱 - 中控台（拆卸和更换）

校正代码 15195602 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 嵌件 - 前箱 - 中控台（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
重复使用
将杯托下部总成固定到中控台的螺钉
1.1 Nm (.8 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
重复使用
将中控台前部插箱固定到中控台的螺钉
1.1 Nm (.8 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
重复使用

拆卸

  1. 拆下 LH 前脚垫。
  2. 拆下中控台。请参阅 中控台（拆卸和安装）
  3. 抬高中控台扶手，以便留出操作空间。
  4. 拆下 LH 和 RH 中控台饰板。请参阅饰板 - 中控台 - LH（拆卸和更换）。

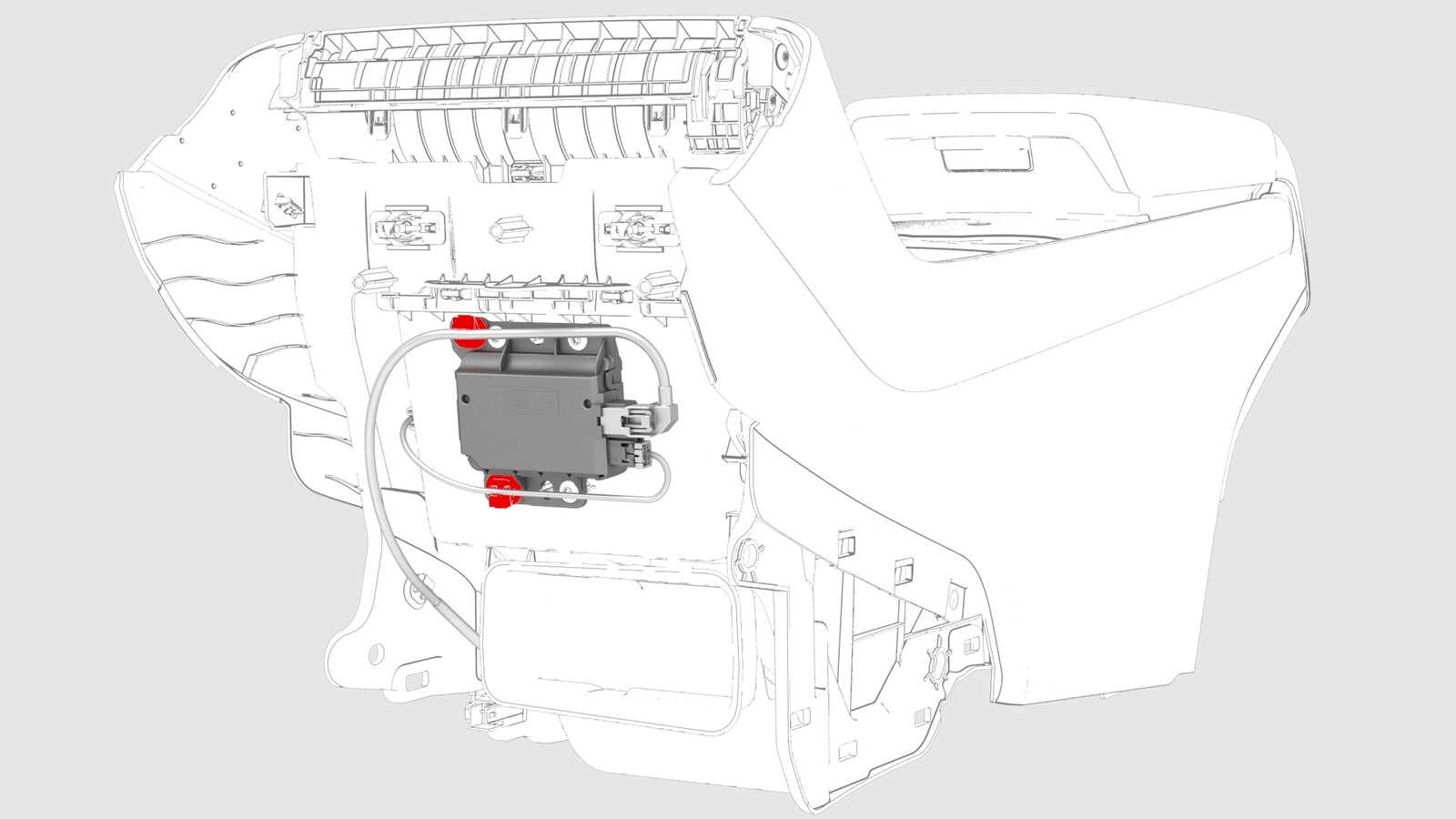

  5. 拆下将 LH 亮条固定到中控台的螺钉。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：

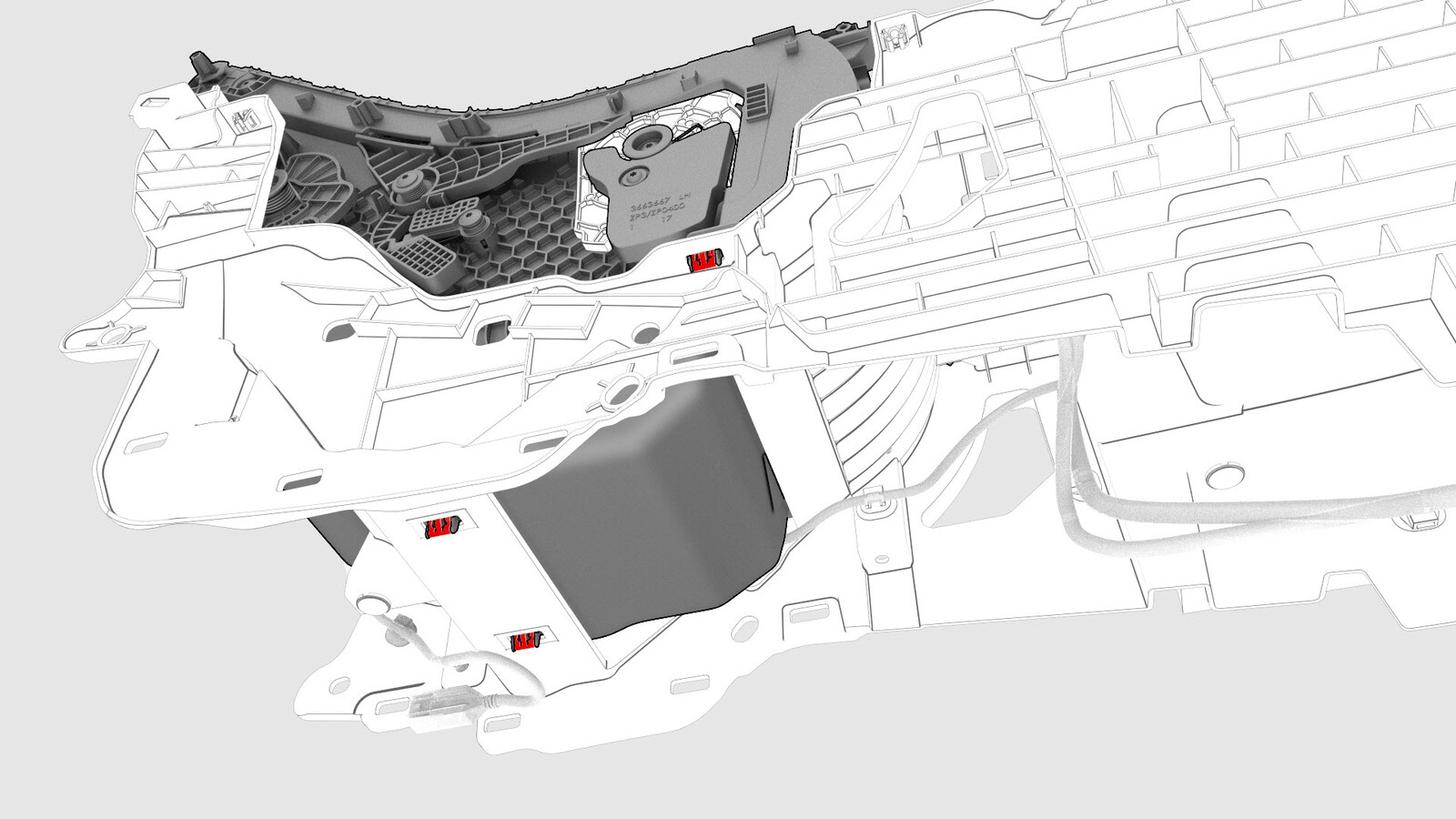

  6. 松开将亮条固定到中控台的 6 颗锁片，然后拆下亮条。

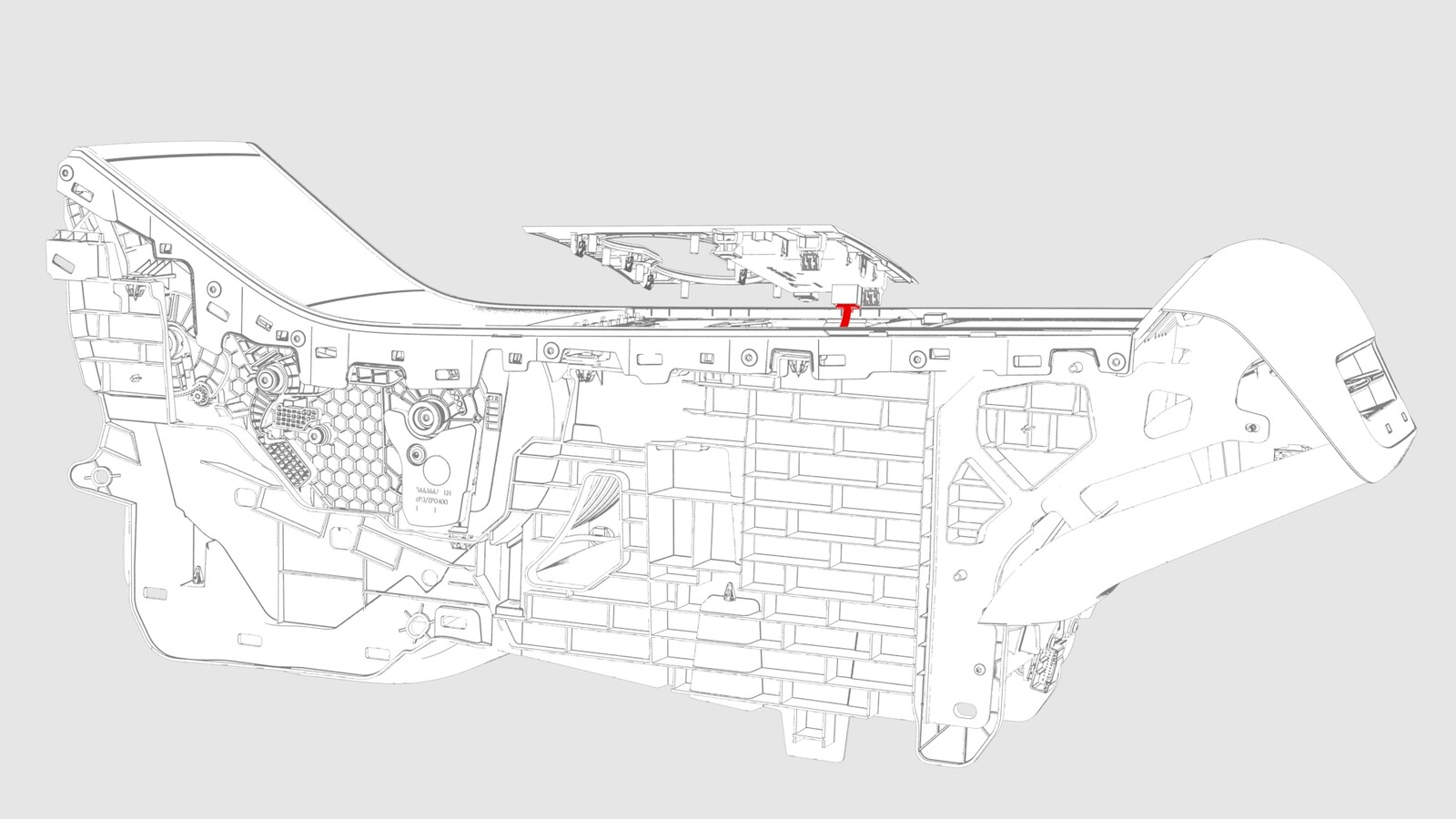

  7. 拆下将 RH 亮条固定到中控台的螺钉。
  8. 松开将亮条固定到中控台的 6 颗锁片，然后拆下亮条。

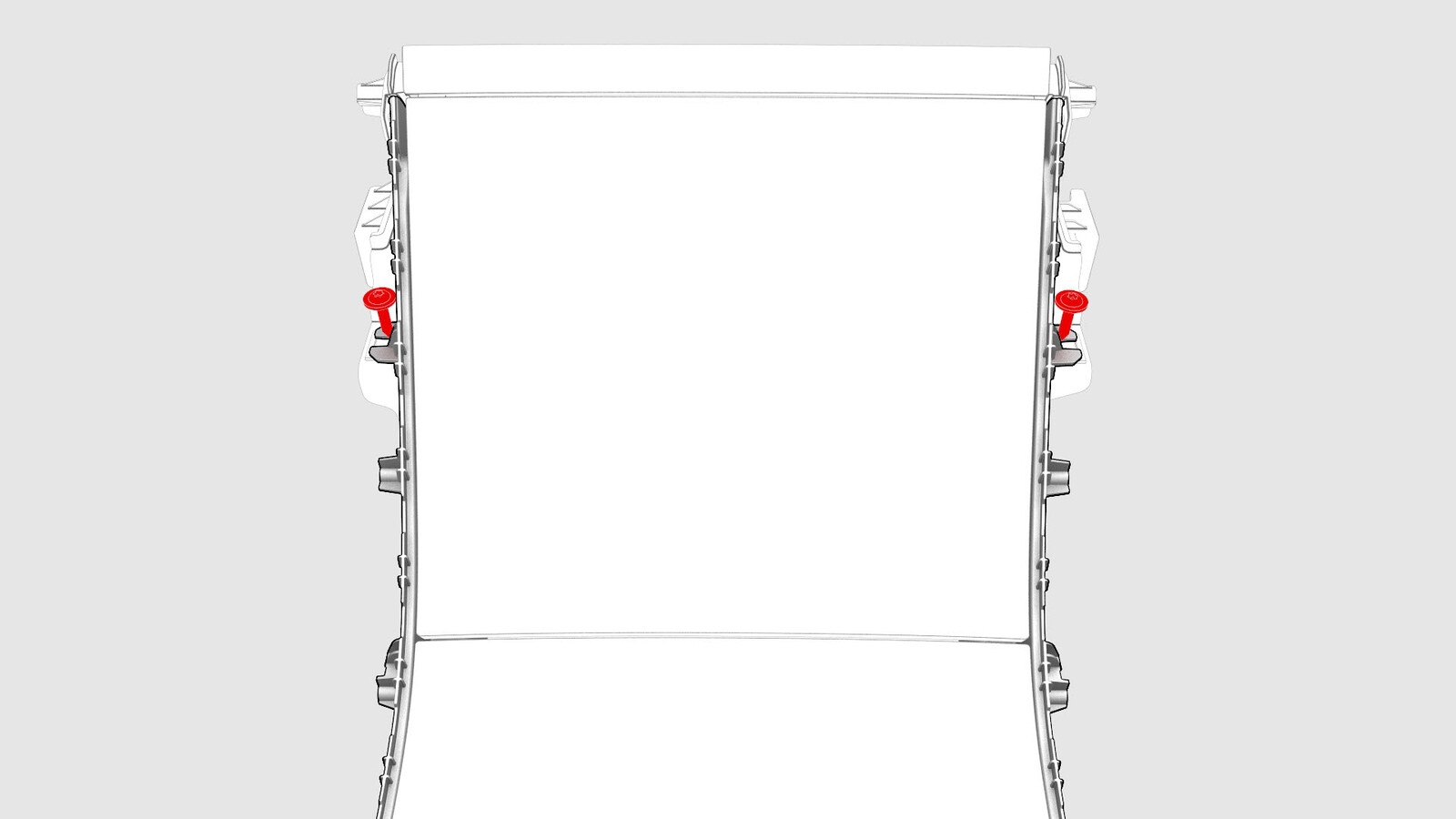

  9. 松开将杯托饰件固定到中控台的夹子。

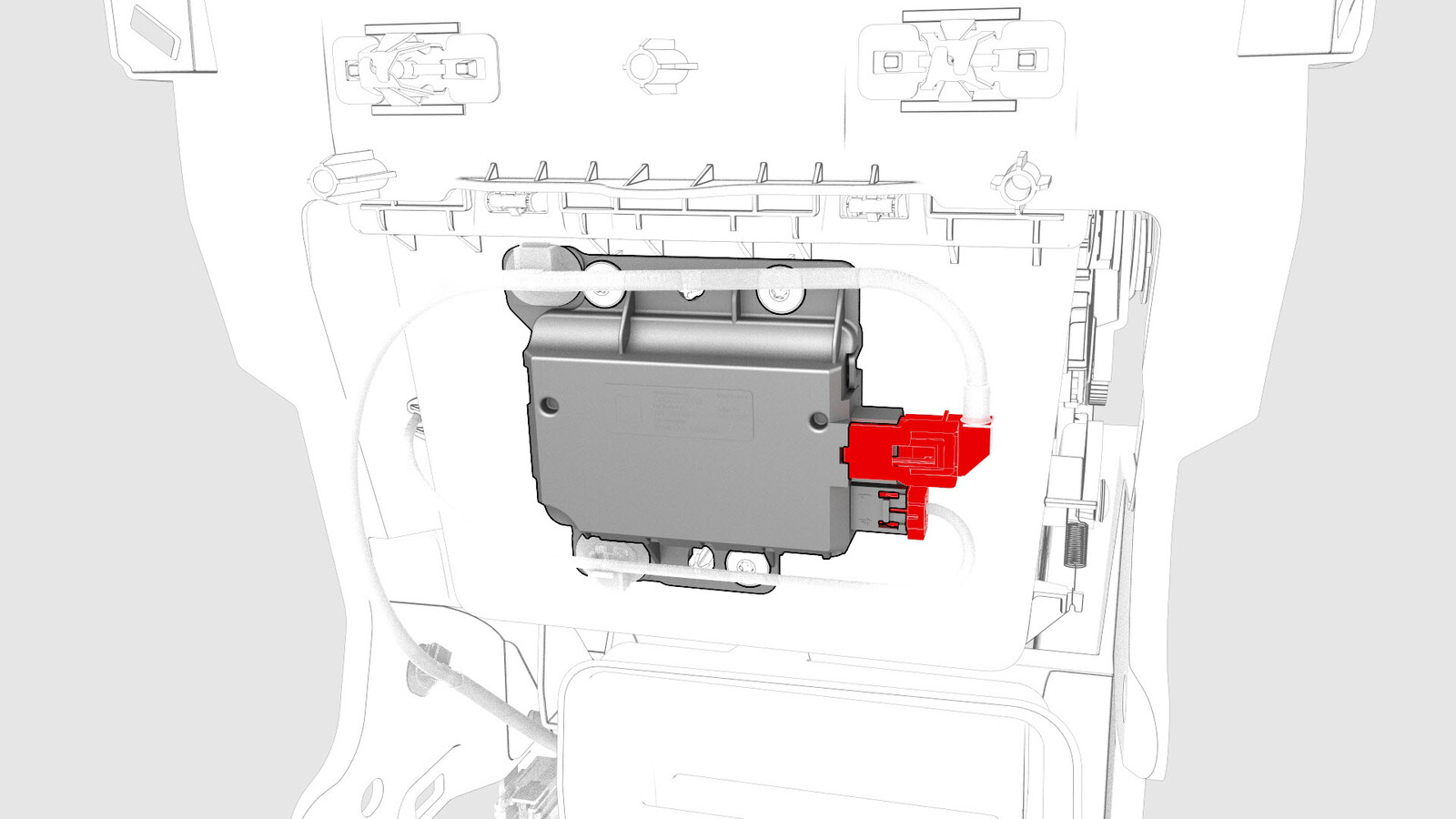

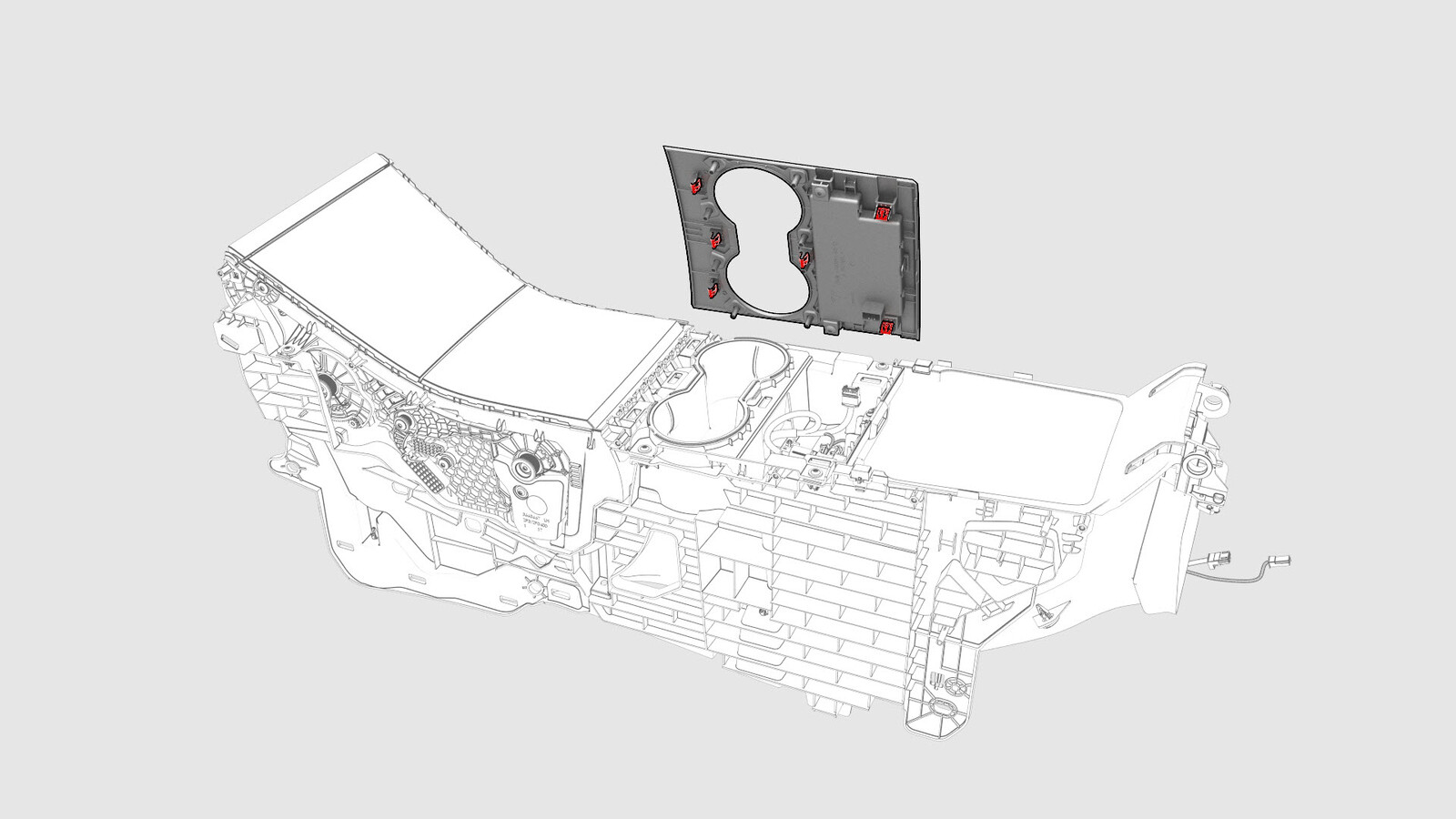

  10. 断开电气连接器与安全控制器的连接，然后拆下杯托饰件。
  11. 断开连接器与 12V 电源插座和路面照明灯之间的连接。

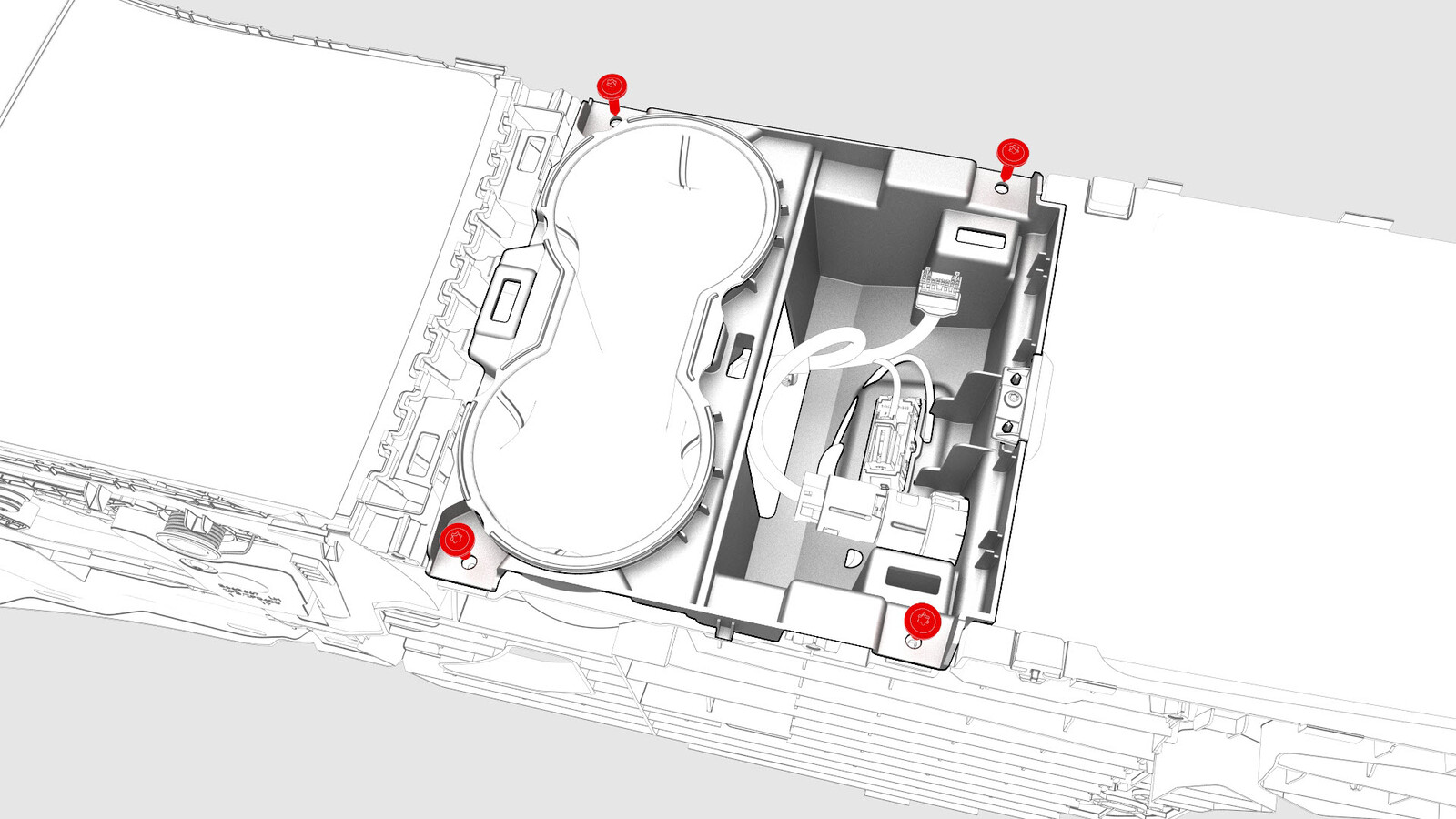

  12. 拆下将杯托饰件总成固定到中控台的螺钉。
    1.1 Nm (.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • T20 梅花套筒
    • 4 英寸加长件
  13. 松开将杯托总成固定到中控台的夹子，然后从中控台上拆下杯托总成。

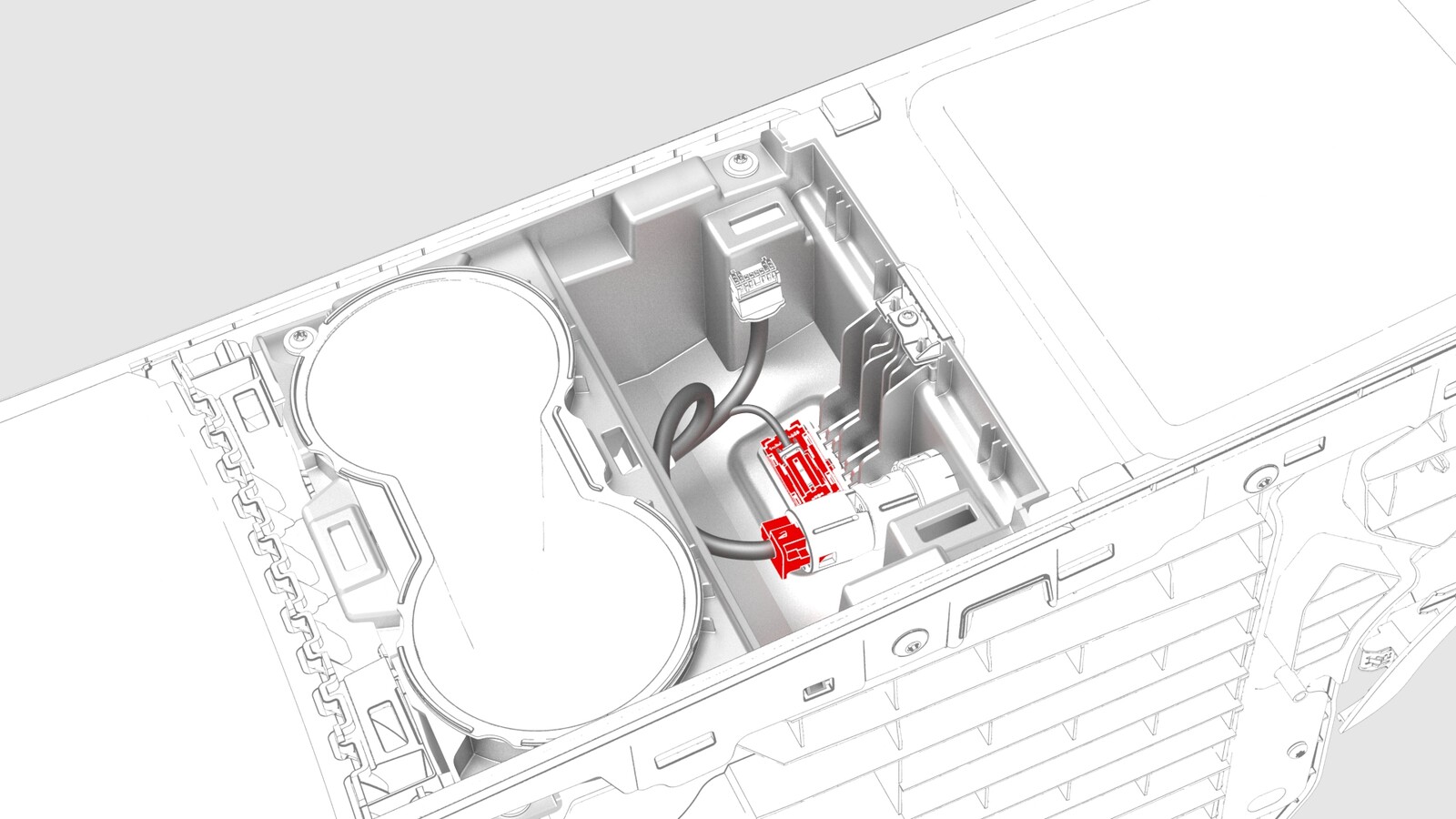

  14. 断开连接器与中控台 RH 侧的连接。
  15. 断开连接器与 USB 控制器的连接。
  16. 松开将电缆固定到中控台前部插箱的夹子。
  17. 拆下将中控台前部插箱固定到中控台的螺钉。
    1.1 Nm (.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • T20 梅花套筒
    • 4 英寸加长件
  18. 上拉以便松开将中控台前部插箱固定到中控台的夹子 (x4)，然后拆下插箱。

安装

安装程序与拆卸程序相反。
