连杆 - 挠性 - 下 - 前 - LH(拆卸和更换)

校正代码 31013602 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 15 日:由于紧固件安装顺序与拆卸顺序不同,所以扩充了安装章节内容。

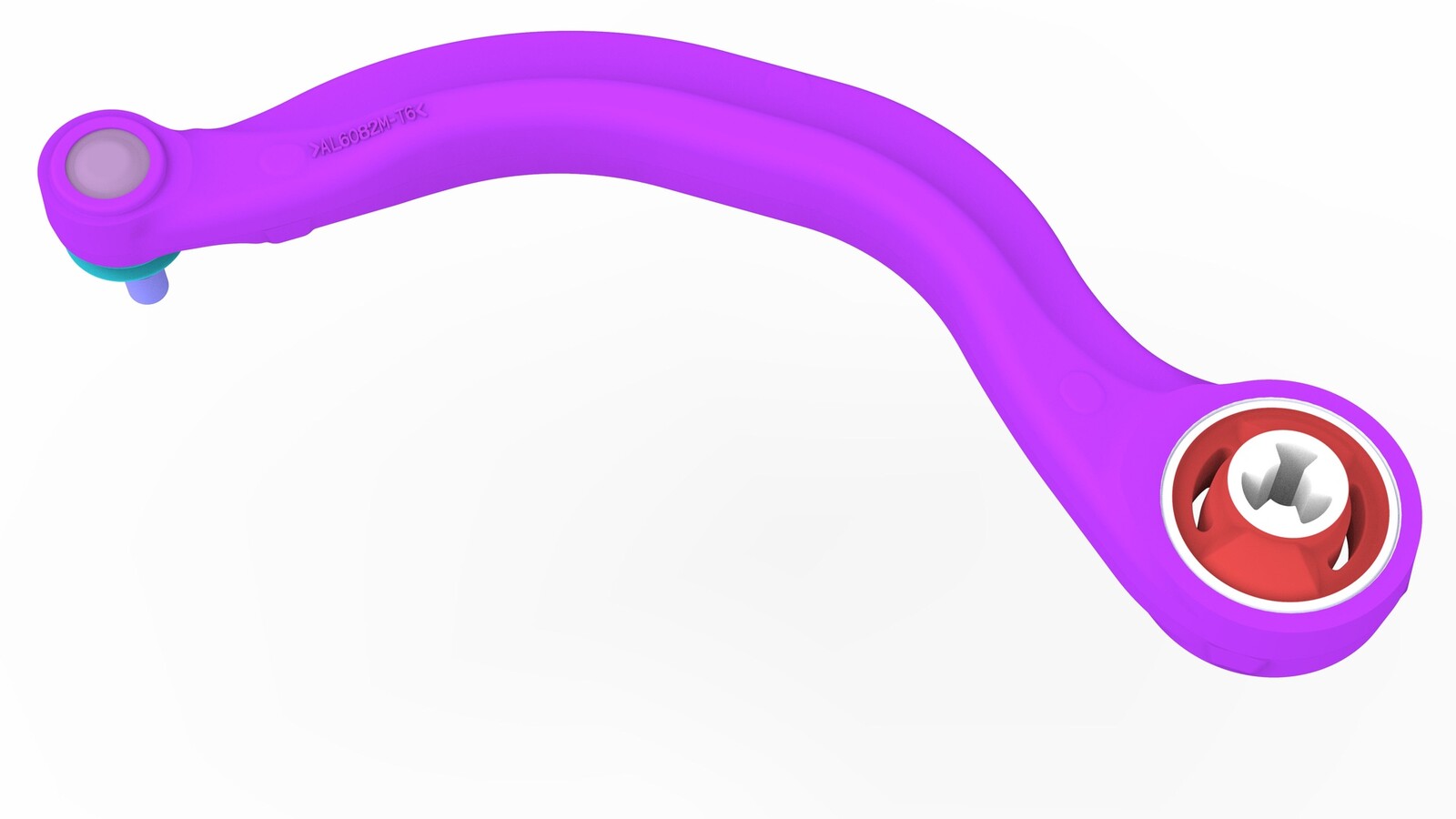

表 1. 扭矩规格: 连杆 - 挠性 - 下 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前下方挠性连杆固定到转向节的螺母
180 Nm (132.7 lbs-ft)
  • 棘轮/扭矩扳手
  • 梅花 T45 套筒
  • 22 毫米套筒
  • 22 毫米 12 角组合扳手
更换
将连杆固定到前副车架的螺栓和螺母
115 Nm (84.8 lbs-ft)
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米深套筒
  • 无绳棘轮/冲击钻
  • 6 英寸加长件
  • 21 毫米 12 角组合扳手
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆卸左前轮毂。请参阅轮毂总成(拆卸和安装)
  2. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  3. 拆卸并弃置将左前下方挠性连杆固定到转向节的螺母。
    提示: 推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 梅花 T45 套筒
    • 22 毫米套筒
    • 22 毫米 12 角组合扳手
  4. 拆卸将连杆固定到前副车架的螺栓和螺母,然后将连杆从副车架和转向节上拆下。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米深套筒
    • 无绳棘轮/冲击钻
    • 6 英寸加长件
    • 21 毫米 12 角组合扳手
    • 棘轮/扭矩扳手

安装

  1. 将左前下方挠性连杆安装到前副车架。
  2. 手动拧紧将连杆固定到前副车架的螺栓和螺母。
  3. 手动拧紧新的螺母,将左前下方挠性连杆固定到转向节,然后紧固螺母。
    180 Nm (132.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用 T45 套筒反向固定螺母。使用油性记号笔标记。
    提示: 推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 梅花 T45 套筒
    • 22 毫米套筒
    • 22 毫米 12 角组合扳手
  4. 紧固将连杆固定到前副车架的螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用油性记号笔标记。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米深套筒
    • 无绳棘轮/冲击钻
    • 6 英寸加长件
    • 21 毫米 12 角组合扳手
    • 棘轮/扭矩扳手
  5. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  6. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
