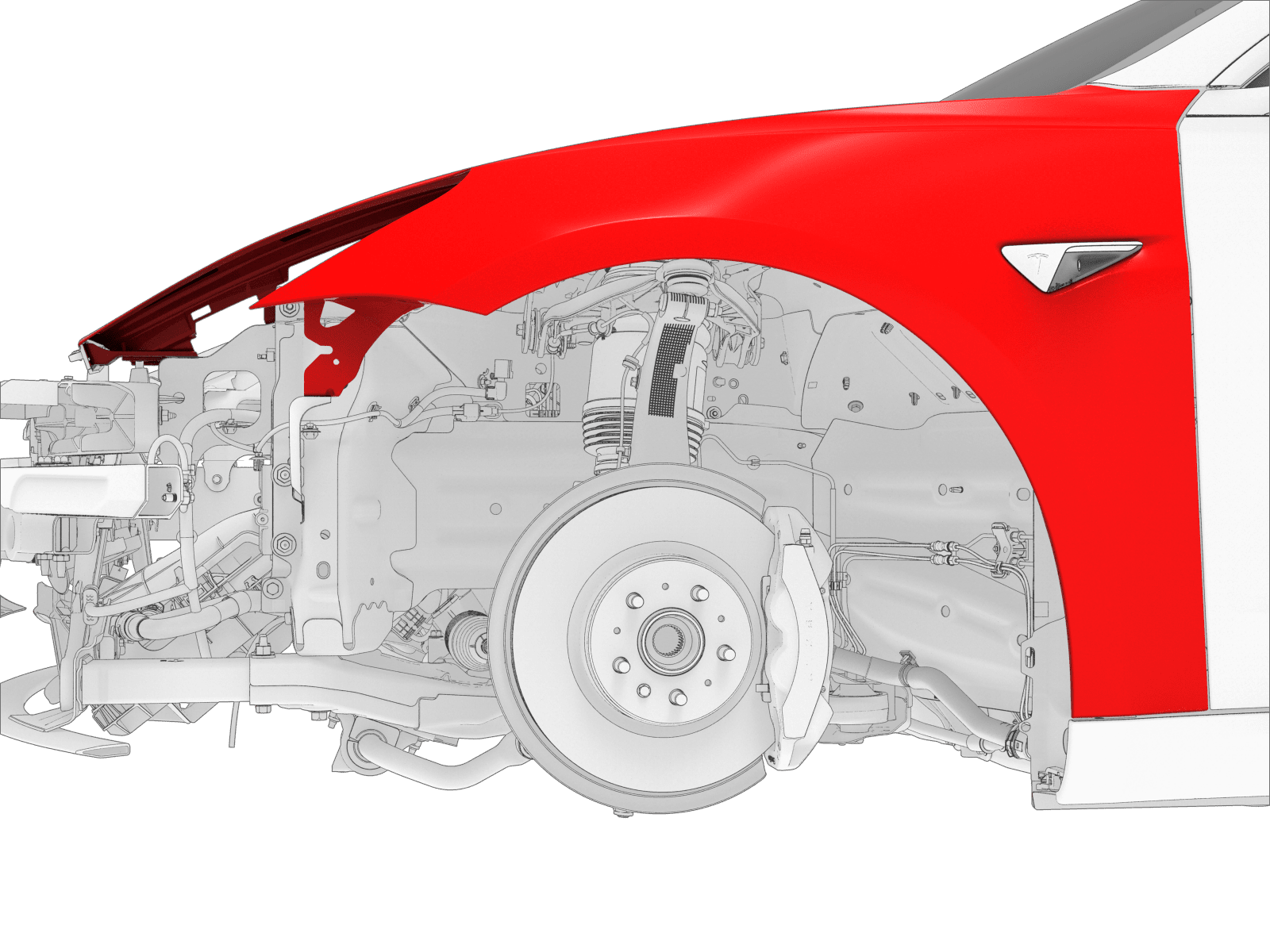

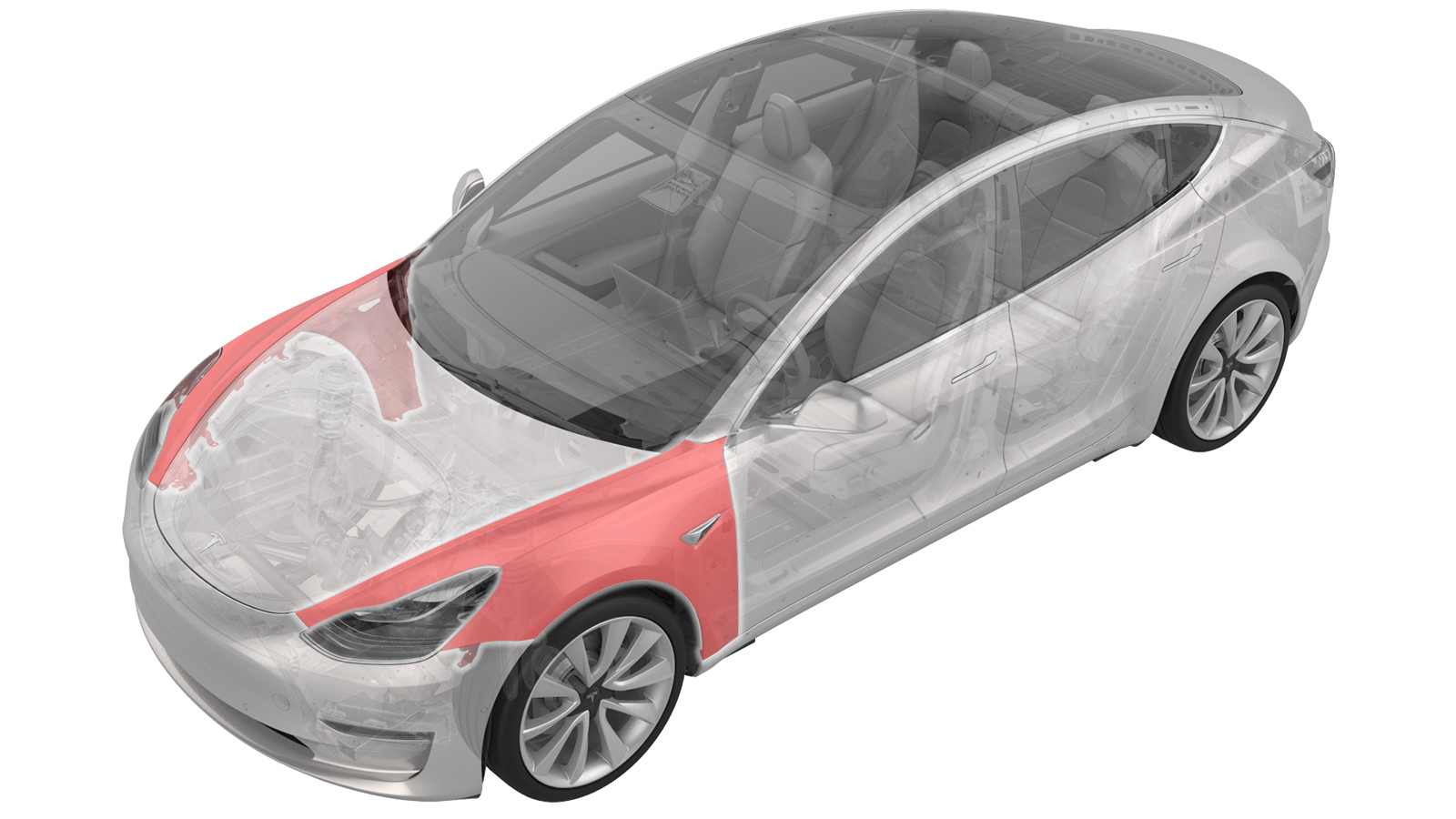

挡泥板总成 - 前 - 左侧（拆卸和安装）

校正代码 101030010.90 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

    该程序假设前围篦板底座支架、前照灯索环和要更换的翼子板总成上的前备箱储物单元卡子均未损坏。检查这些部件，必要时换装新件。

    拆卸

    1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
    2. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
    3. 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
    4. 拆下前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
    5. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
    6. 拆卸左侧减震塔盖板。请参阅 盖板 - 减震塔 - 左侧（拆卸和更换）。
    7. 拆下前轮毂。请参阅 轮毂（拆卸和安装）。
    8. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
    9. 拆下前保险杠饰板请参阅 饰板 - 前（拆卸和安装）。
    10. 拆下左侧大灯。请参阅 大灯 - 左侧（拆卸和更换）。

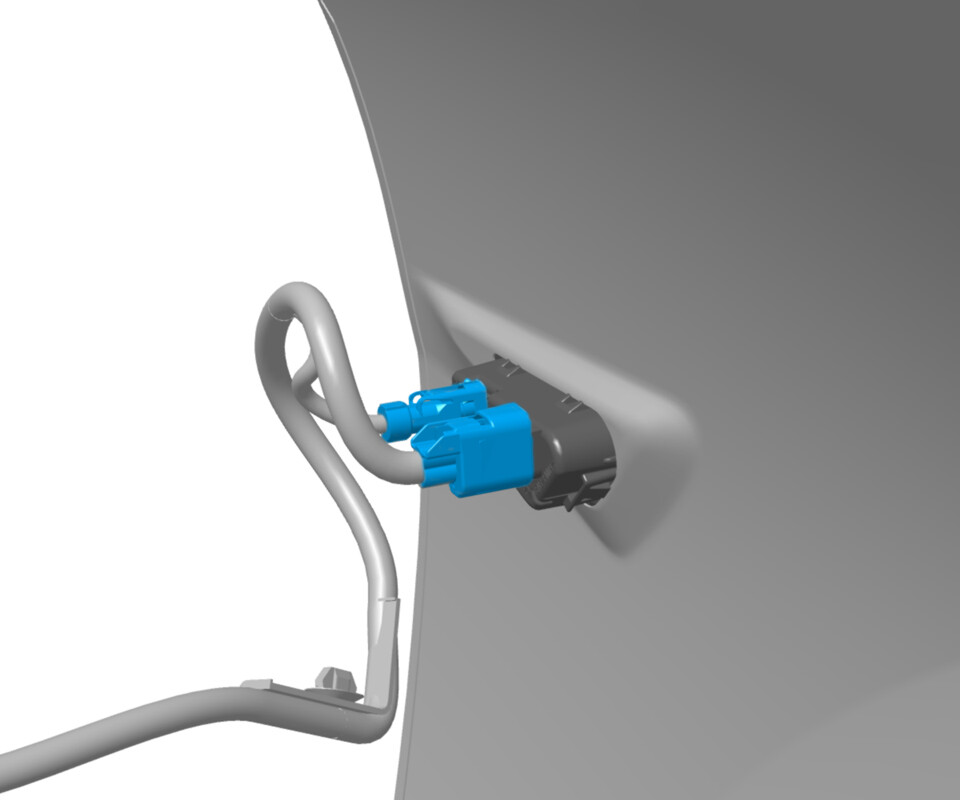

    11. 断开前电气连接器 (2x) 与侧转向灯的连接。

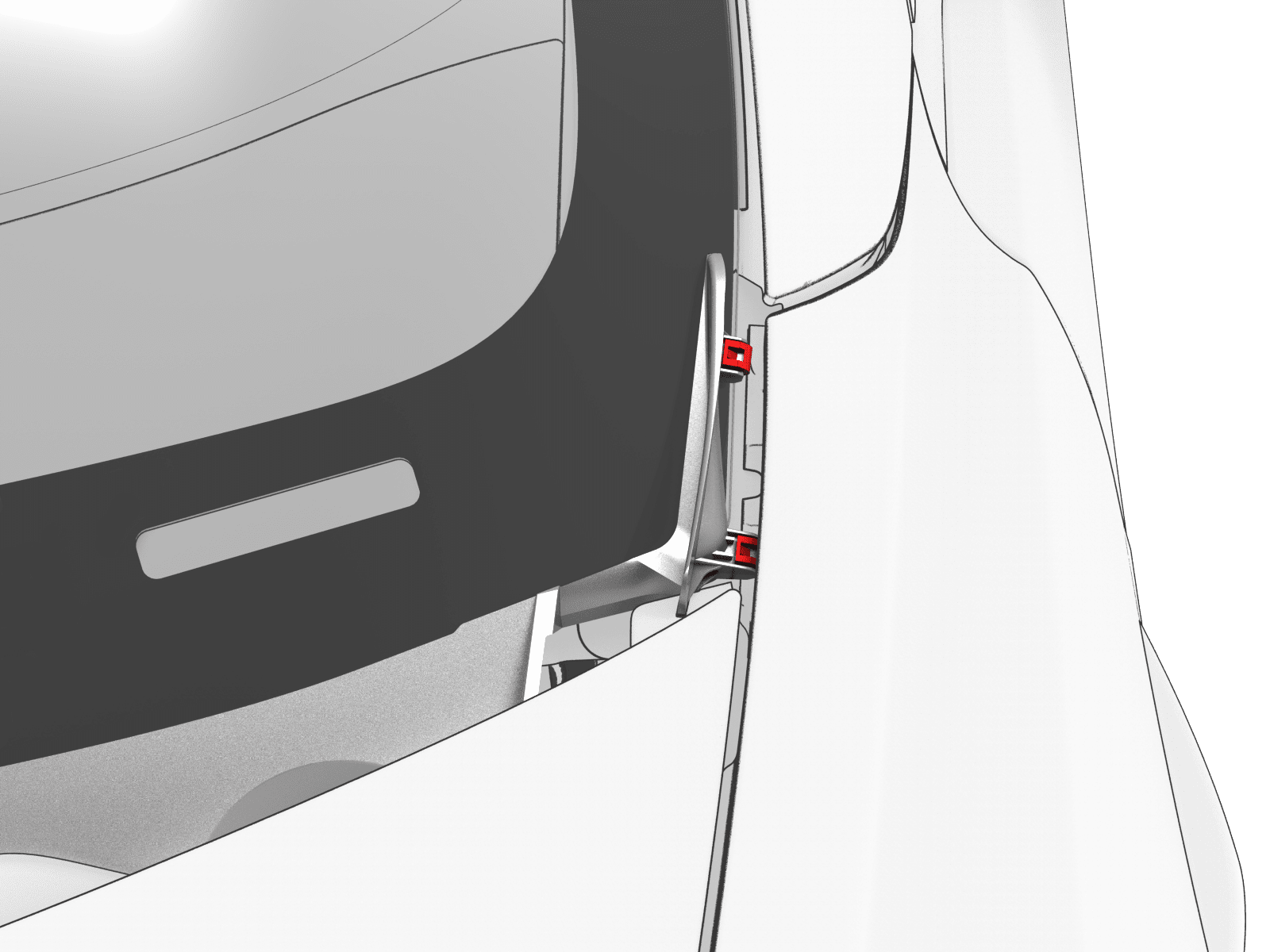

    12. 从左侧前翼子板支架上拆下前围篦板上的两个最靠左的夹子。

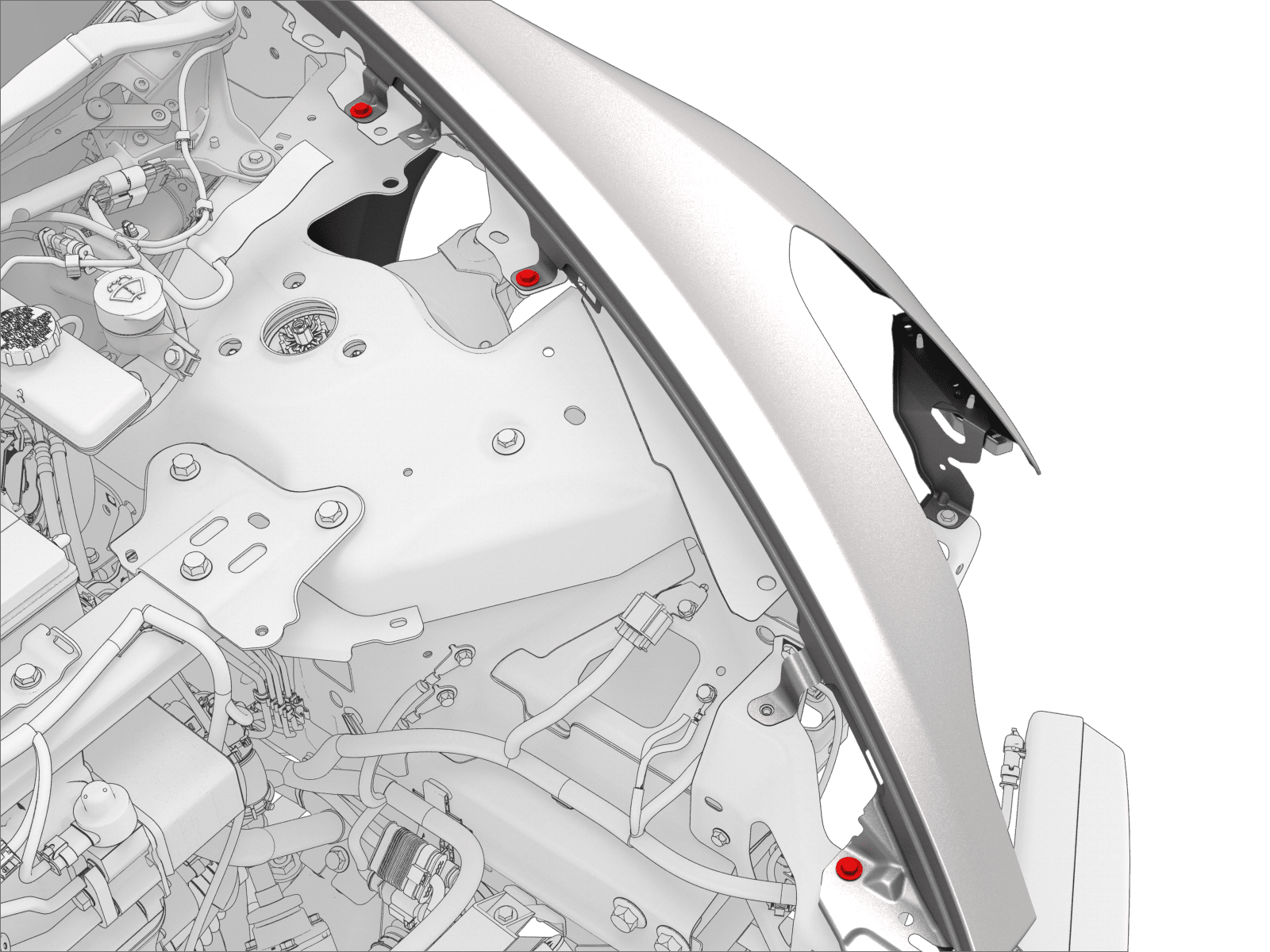

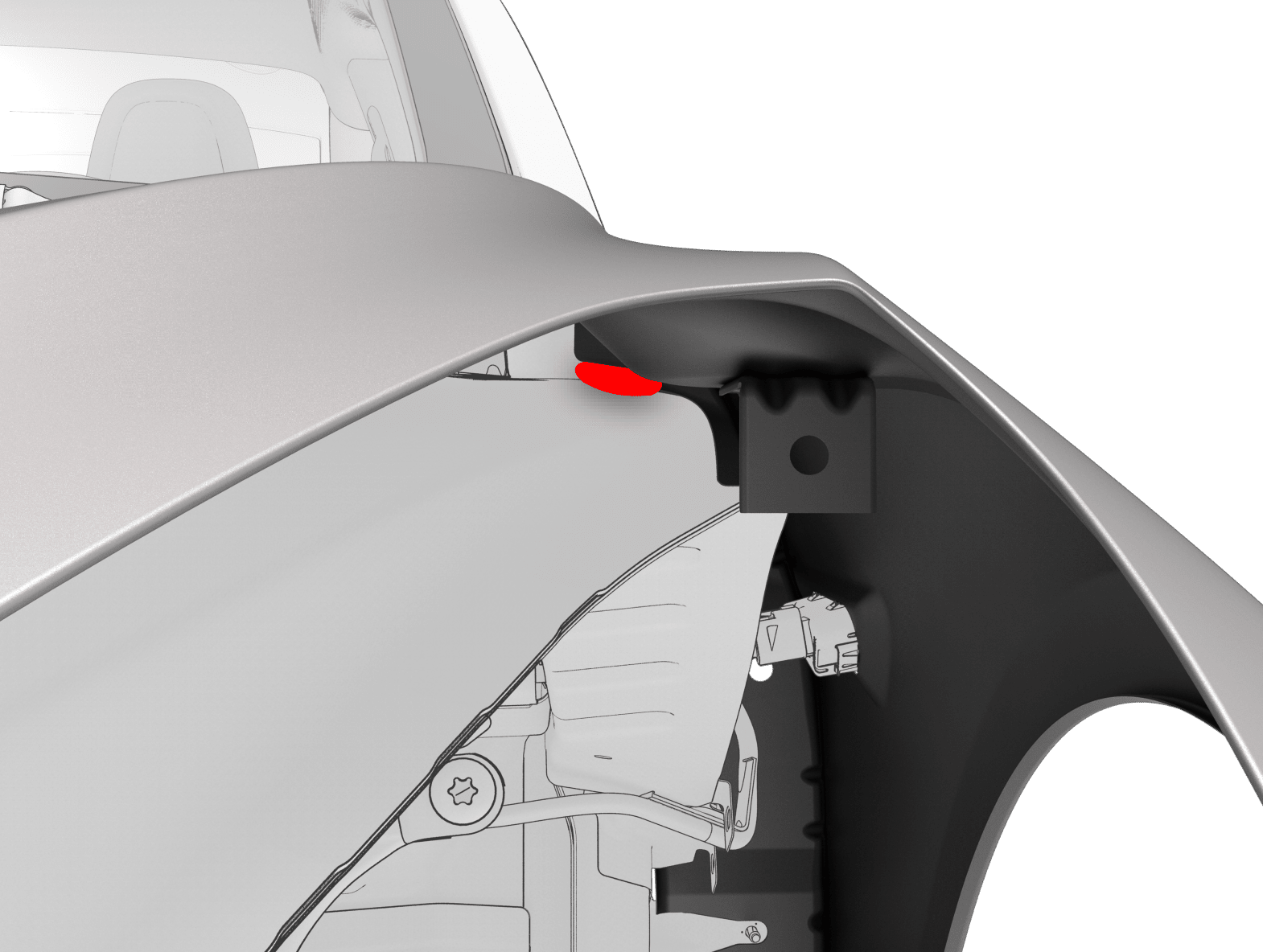

    13. 拆下将左侧上前翼子板支架固定到车辆的螺栓。

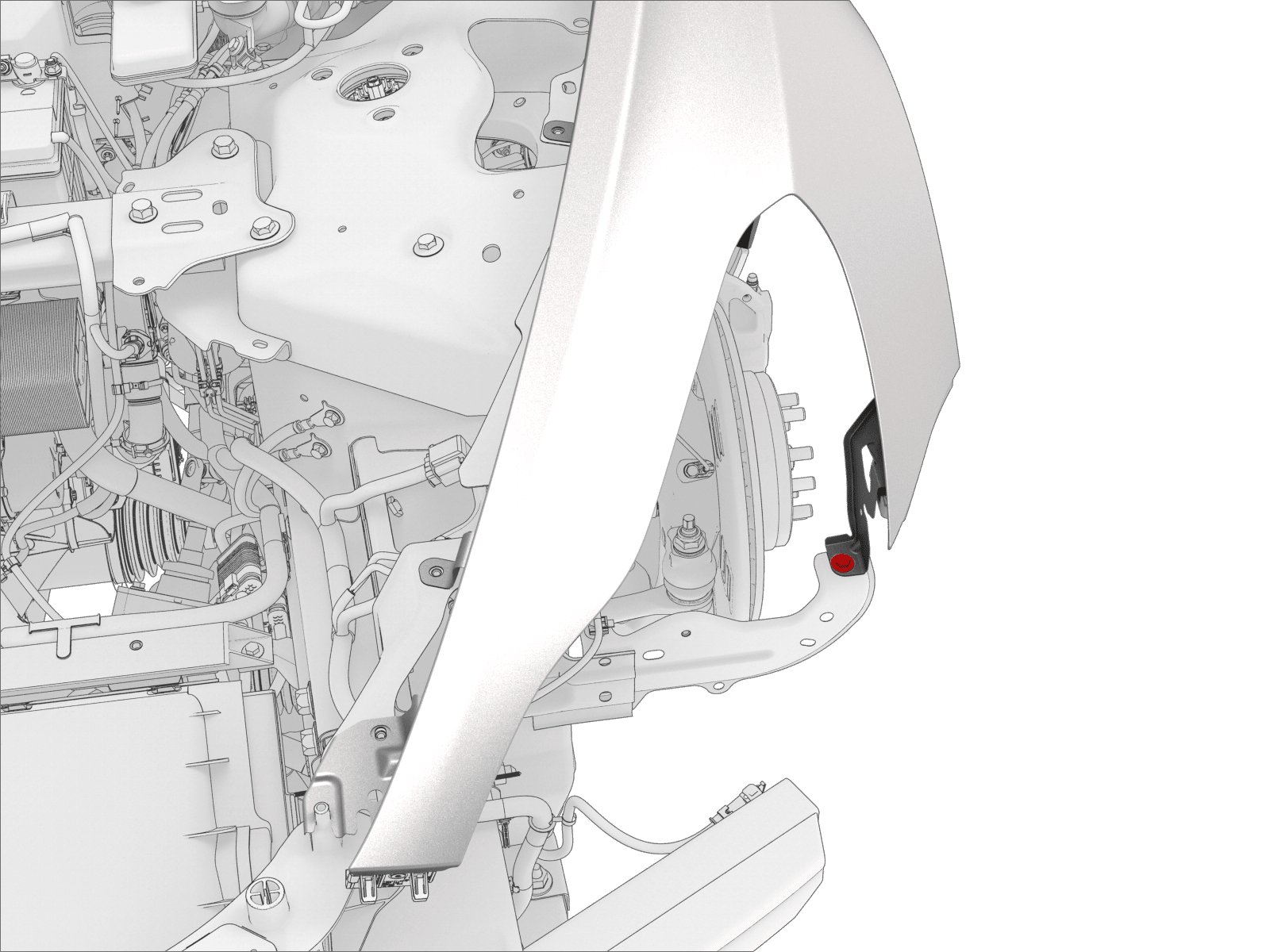

    14. 拆下将左侧下前翼子板支架固定到车辆的螺栓。
    15. 拆下将左侧后前翼子板支架固定到车辆的螺栓。

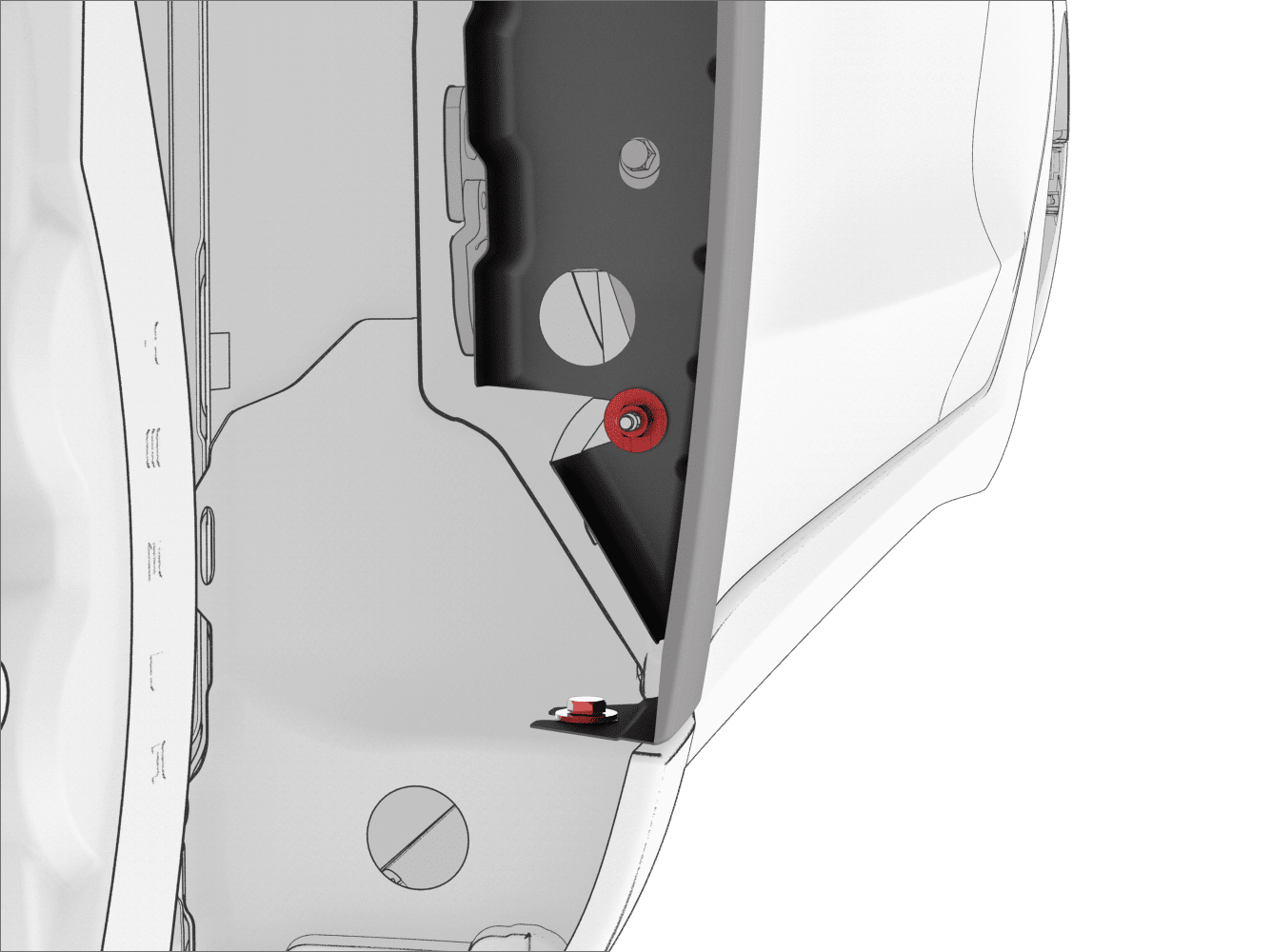

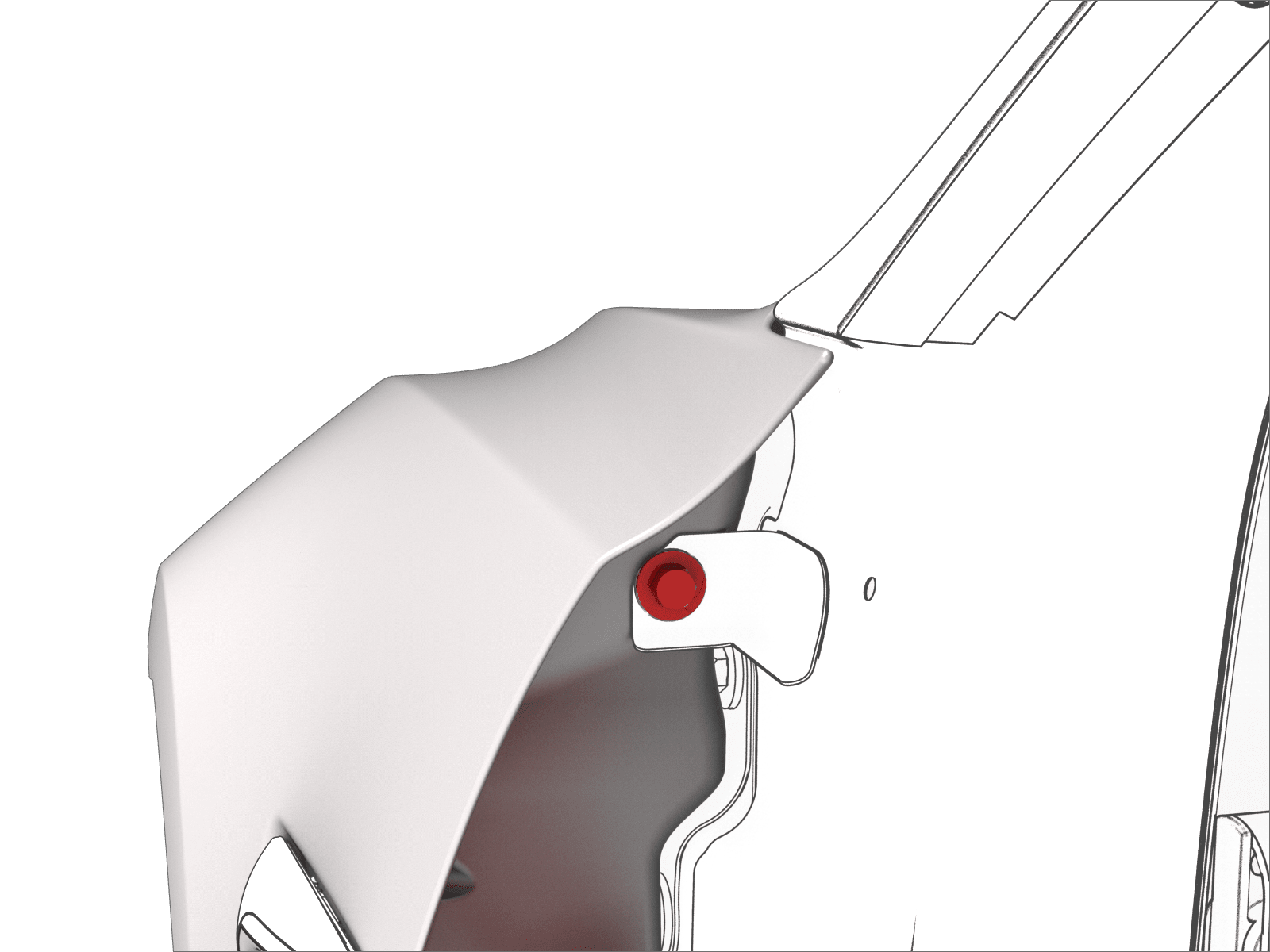

    16. 拆下将左侧下前翼子板支架固定到车辆的螺栓和螺母。

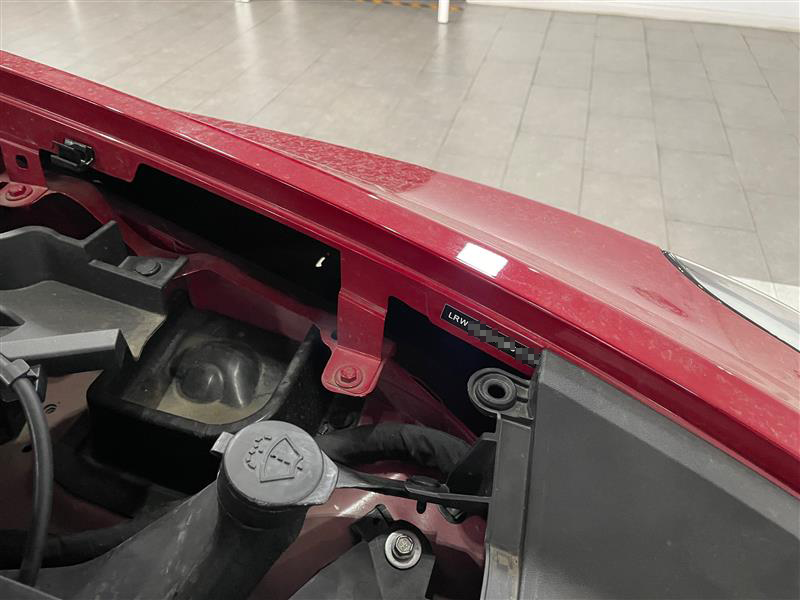

    17. 检查左侧上前翼子板和车身之间的区域是否有泡沫密封剂。若有，则用刀片小心地切割密封剂，然后用塑料饰板工具将翼子板上部与车身分离。
    18. 从车上拆下左侧前翼子板。

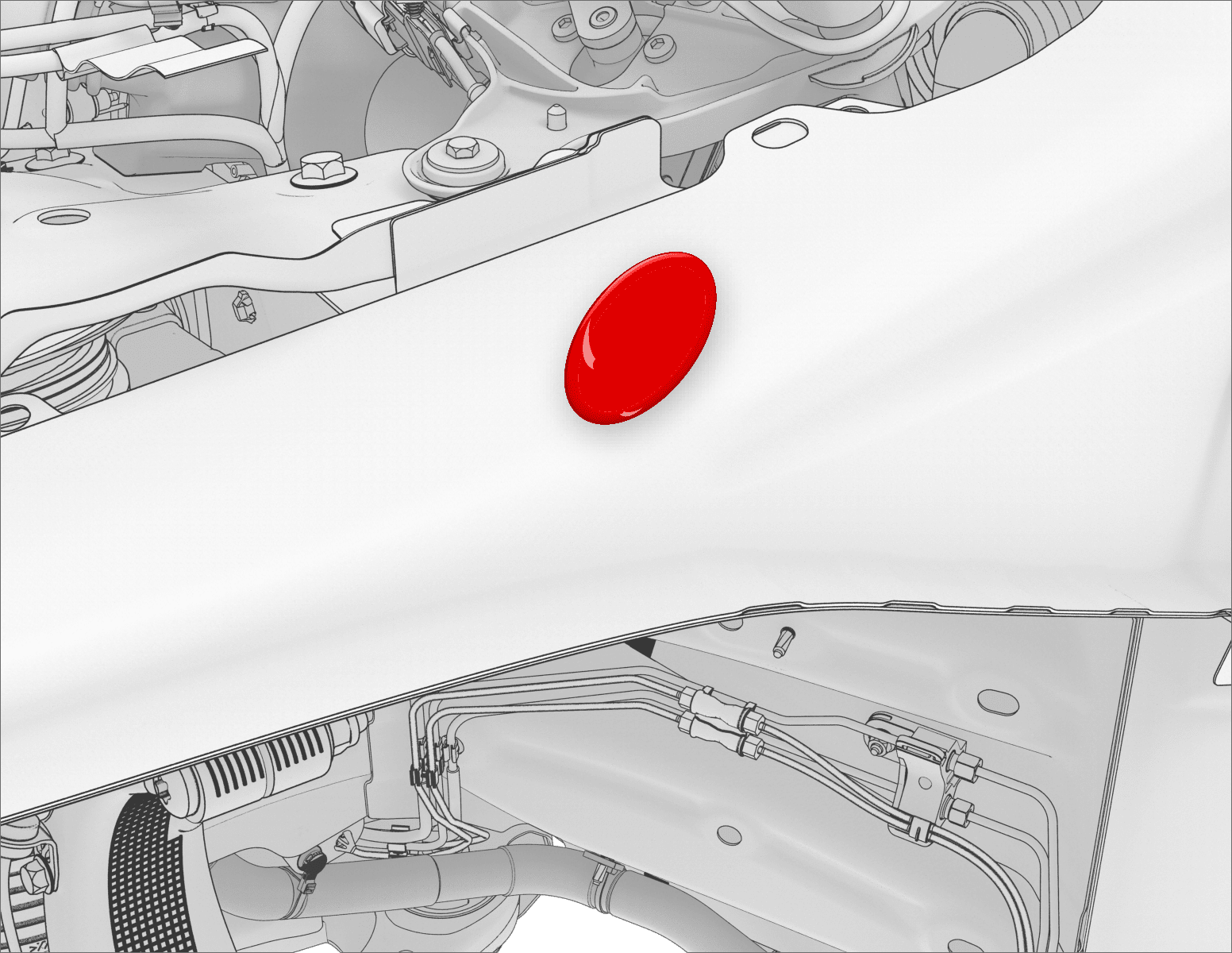

    19. 用扁平刮刀和异丙醇 (IPA) 去除前排座位左侧外侧面板的泡沫密封剂。任何剩余的密封剂都应当与前排座位面板齐平。
    20. 给前排座位左侧外侧面板涂底漆，完全覆盖之前运用泡沫的区域。

    安装

    提示
    有关如何对齐翼子板的说明，请参阅翼子板定位。
    1. 将聚氨酯装入填缝枪内，然后切出一个宽 3.5 毫米、高 1.5 毫米的开口。
    2. 在前排座位左侧外侧面板的涂底漆表面顶部涂少量聚氨酯。
    3. 将左前翼子板放置到车辆上。

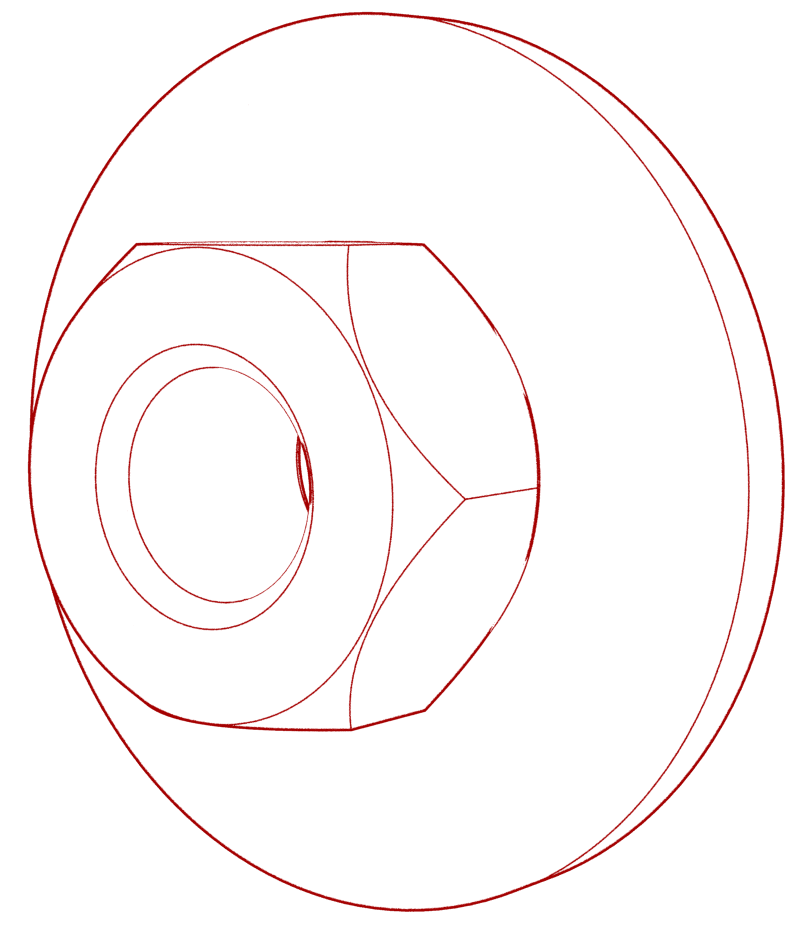

    4. 安装将左侧下前翼子板固定到车辆的螺栓和螺母。
      9.8 Nm (7.2 lbs-ft)
      9.8 Nm (7.2 lbs-ft)

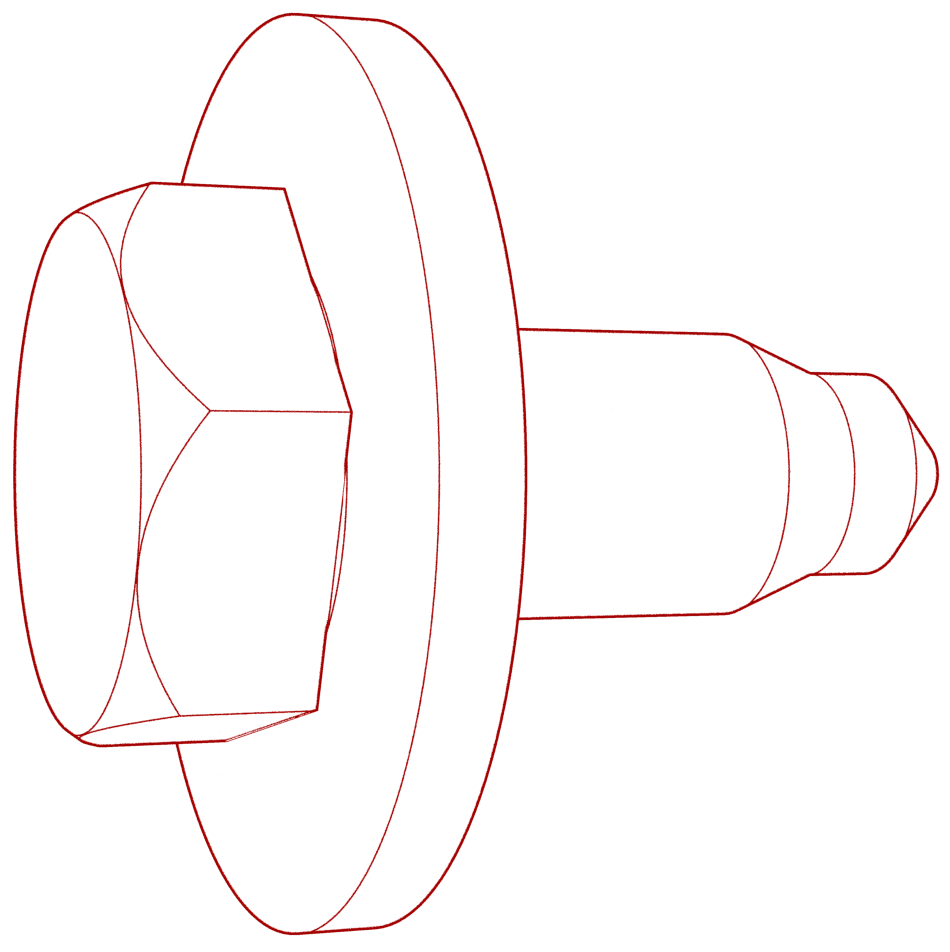

    5. 安装将左侧后前翼子板固定到车辆的螺栓。
      9.8 Nm (7.2 lbs-ft)
    6. 安装将左侧下前翼子板固定到车辆的螺栓。
      9.8 Nm (7.2 lbs-ft)
    7. 安装将左侧上前翼子板固定到车辆的螺栓。
      9.8 Nm (7.2 lbs-ft)
    8. 将前围篦板夹子 (2x) 装在左侧前翼子板支架上。
    9. 连接前侧转向灯电气连接器（2 个）。
    10. 安装左侧大灯。请参阅 大灯 - 左侧（拆卸和更换）。
    11. 安装前饰板请参阅 饰板 - 前（拆卸和安装）。
    12. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
    13. 安装前轮毂。请参阅 轮毂（拆卸和安装）。
    14. 安装左侧减震塔盖板。请参阅 盖板 - 减震塔 - 左侧（拆卸和更换）。
    15. 仅适用于中国、日本和韩国：在翼子板上安装新的电机 ID 标签。
    16. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
    17. 安装前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
    18. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
    19. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
    20. 将车辆从举升机上移走。
