副框架总成 - 前 (RWD)（拆卸和安装）

校正代码 30010301 1.80 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 4 月 11 日：更新了前下方横向连杆至副车架的扭矩规格。
  • 2023 年 9 月 11 日：更新了将左侧前下部横向连杆固定到前副框架的螺栓和螺母信息，从弃用改为重复使用。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 松开左侧和右侧前车轮。请参考轮毂（拆卸和安装）。
  3. 摆正方向盘（使其朝向正前方），然后使用方向盘托架将方向盘锁定到位。
  4. 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  5. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  6. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  7. 拆下前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
  8. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  9. 拆下将中间轴固定到转向机总成的螺栓，然后将中间轴向上滑动。
  10. 断开电气连接器与转向机总成的连接。

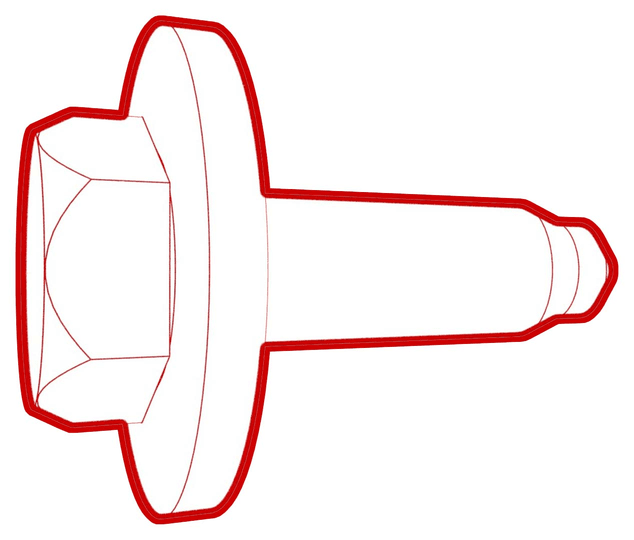

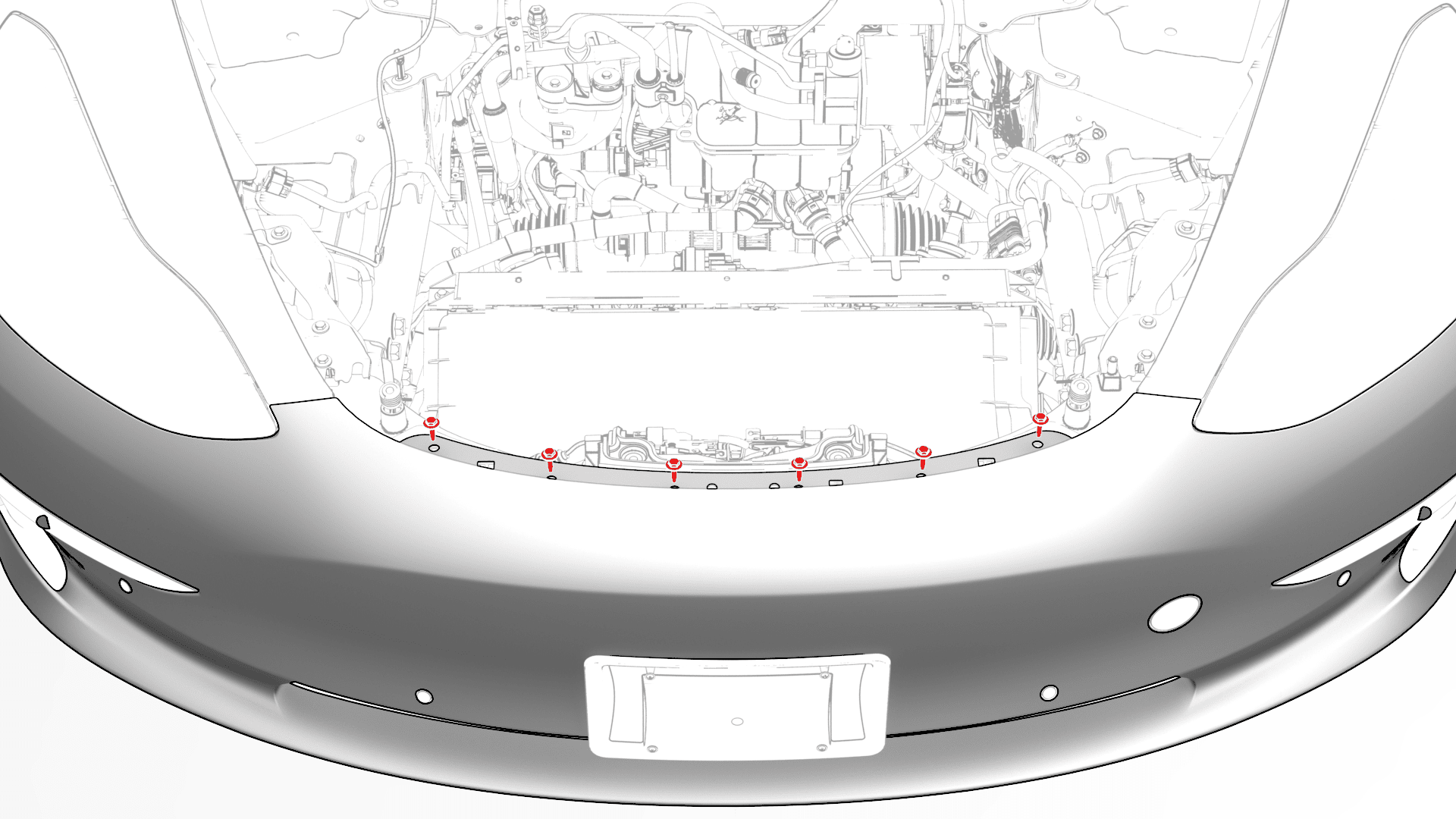

  11. 拆下将前保险杠饰板上部固定到车辆的螺栓。
  12. 部分升起车辆。
  13. 拆下左侧和右侧前车轮。请参阅 轮毂（拆卸和安装）。
  14. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  15. 松开将裙板固定到车身的夹子 (x2)。
  16. 拆下左侧和右侧前侧轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
  17. 拆下前保险杠饰板请参阅 饰板 - 前（拆卸和安装）。

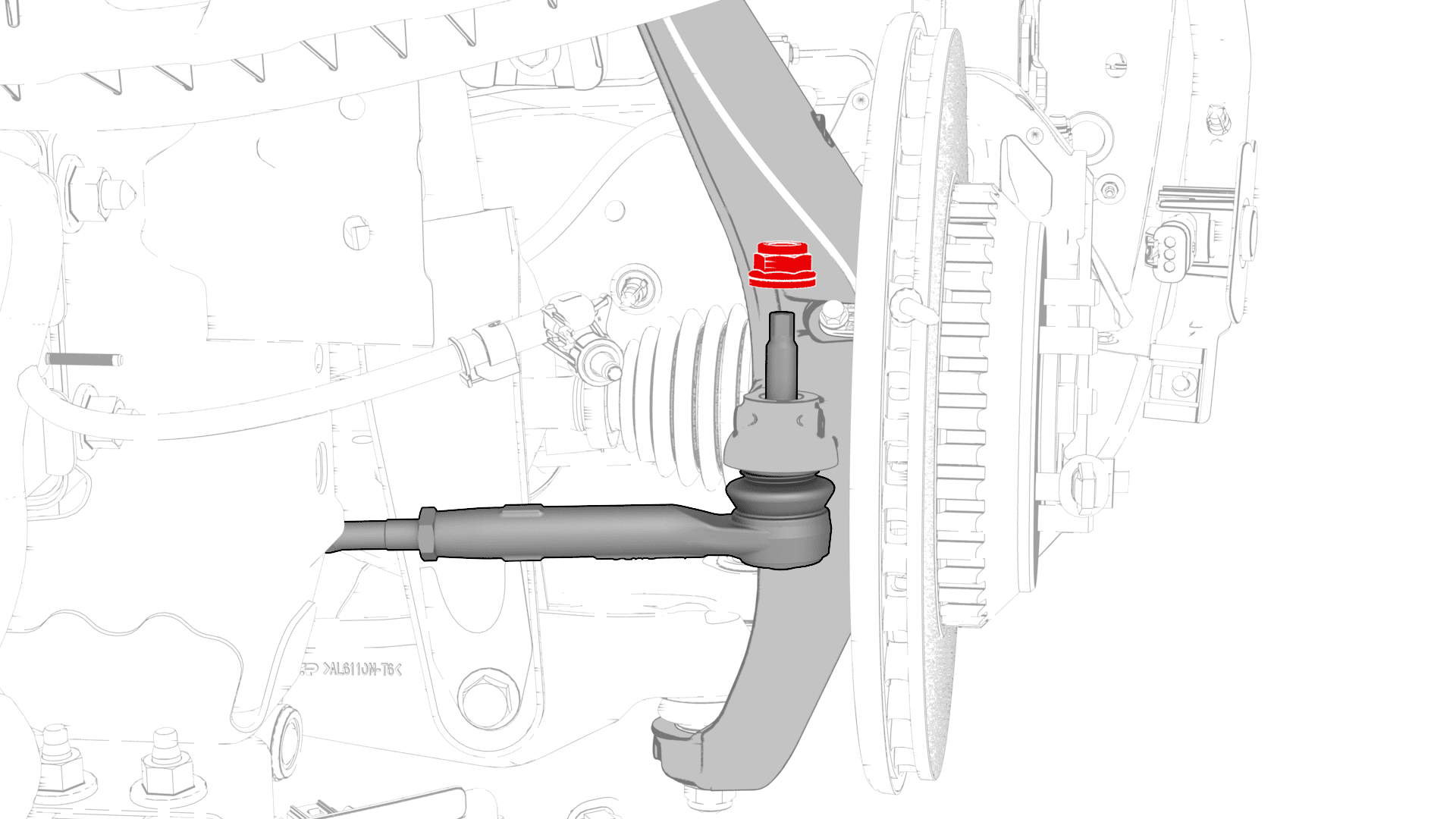

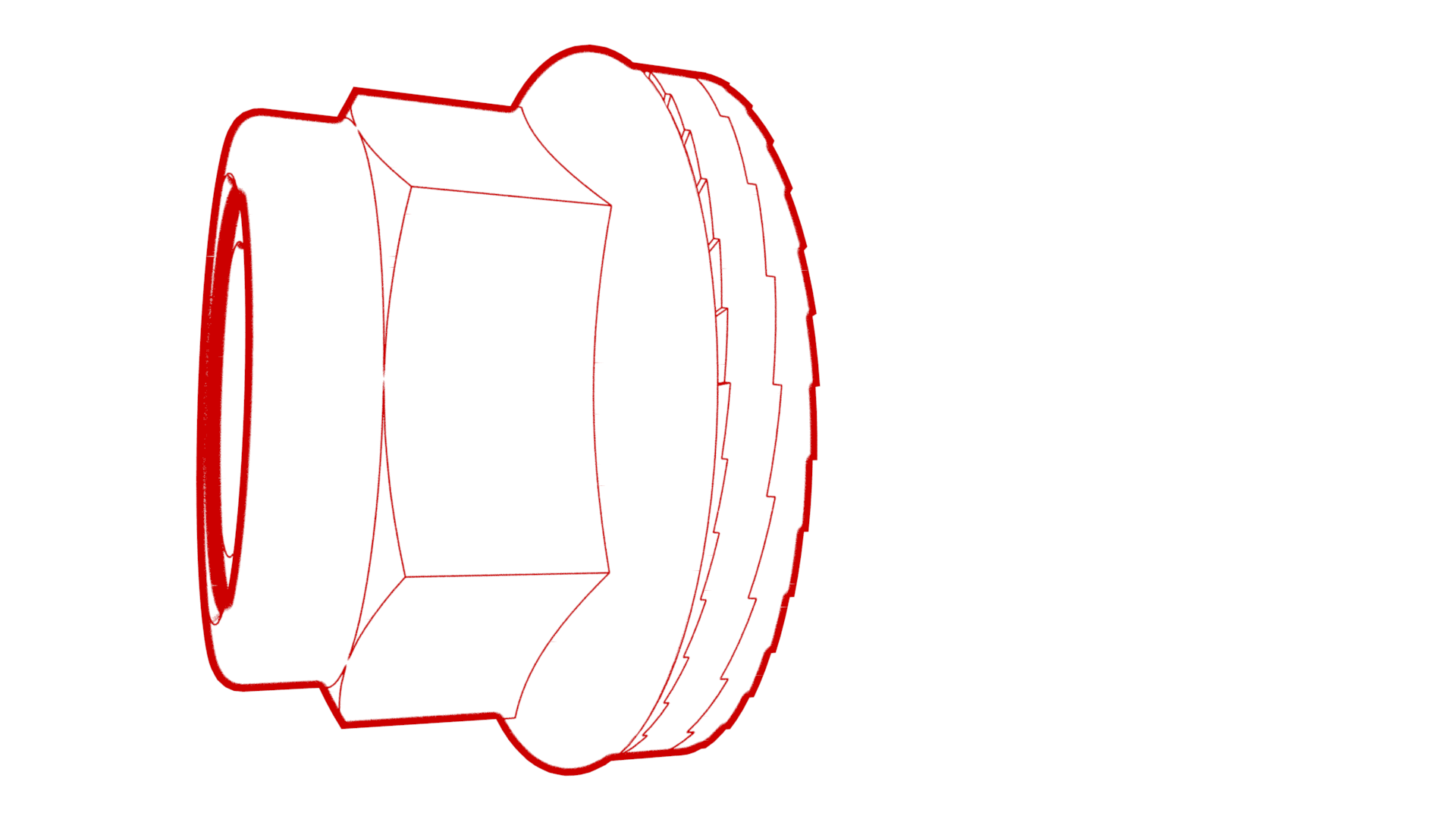

  18. 拆下并弃用将左侧横拉杆球头固定到转向节的螺母。

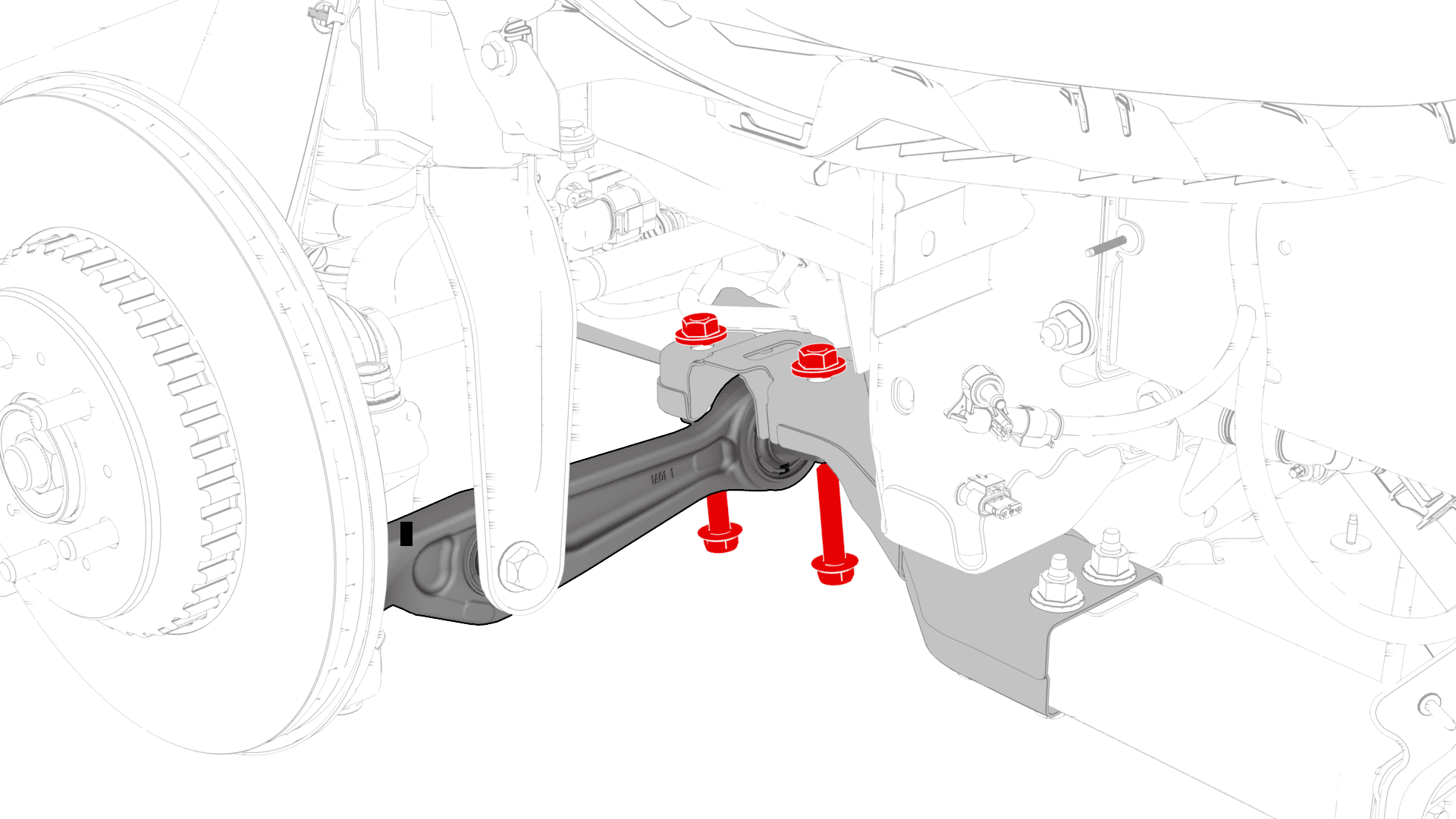

  19. 使用橡胶锤从车上拆下左侧横拉杆球头。

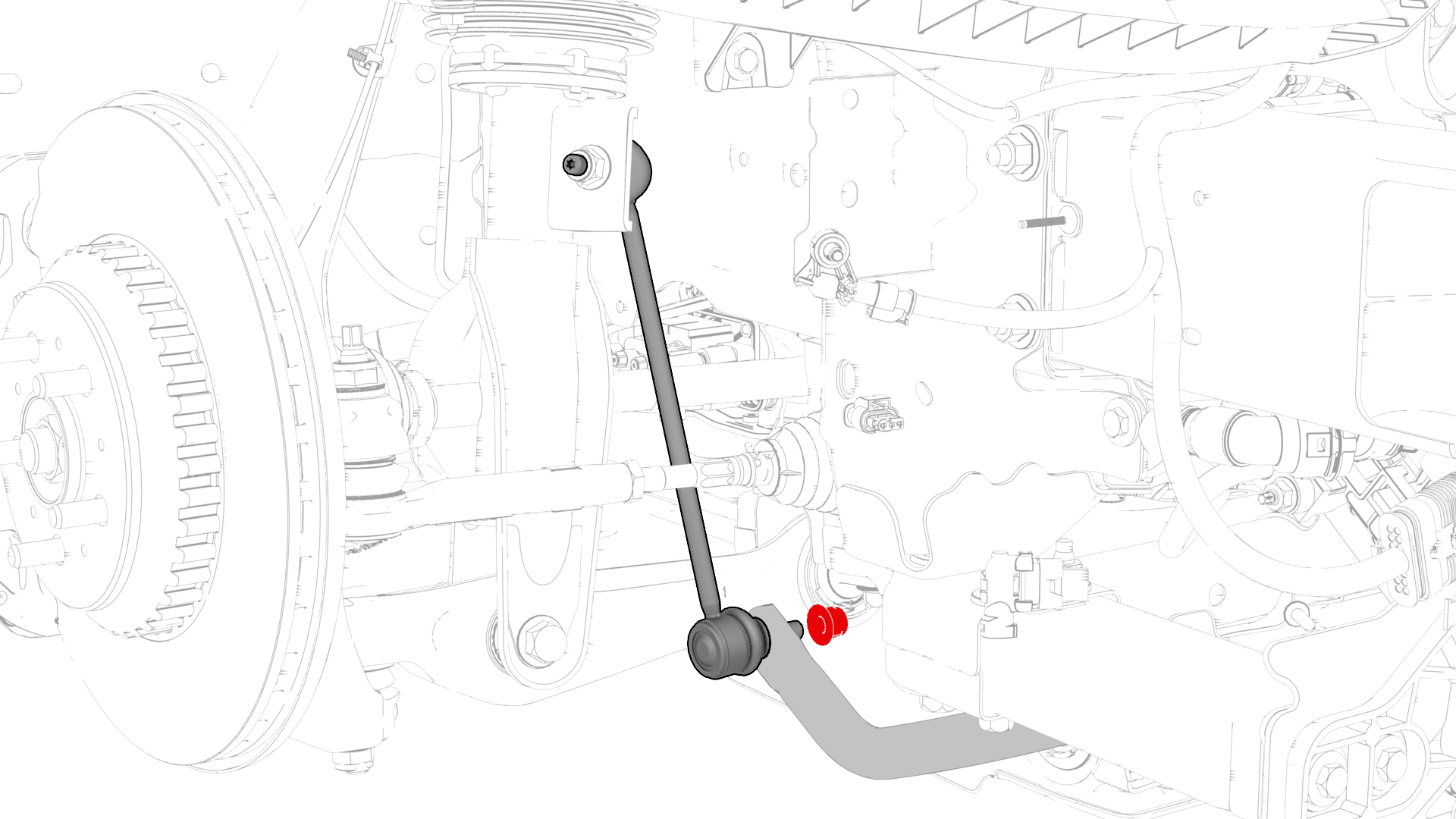

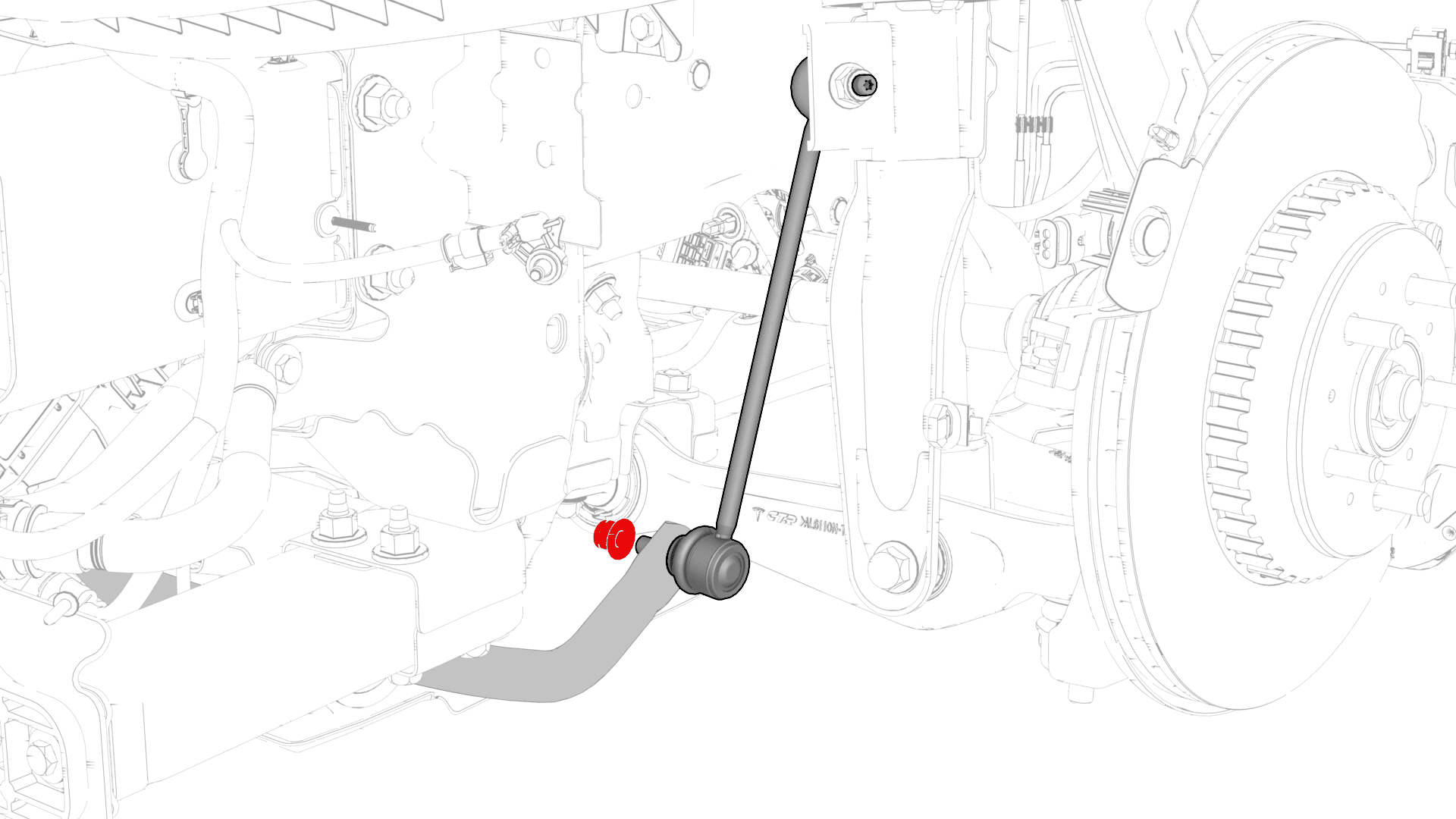

  20. 拆下并弃用将左侧前平衡杆固定到前平衡连杆的螺母，然后将前平衡连杆置于一旁。
  21. 拆下并弃用将右侧横拉杆球头固定到转向节的螺母，然后将此横拉杆球头置于一旁。
  22. 使用橡胶锤将右侧横拉杆球头从车辆上拆下。
  23. 拆下并弃用将右侧前平衡连杆固定到前平衡杆的螺母，然后将此连杆移到一旁。
  24. 完全升起车辆。

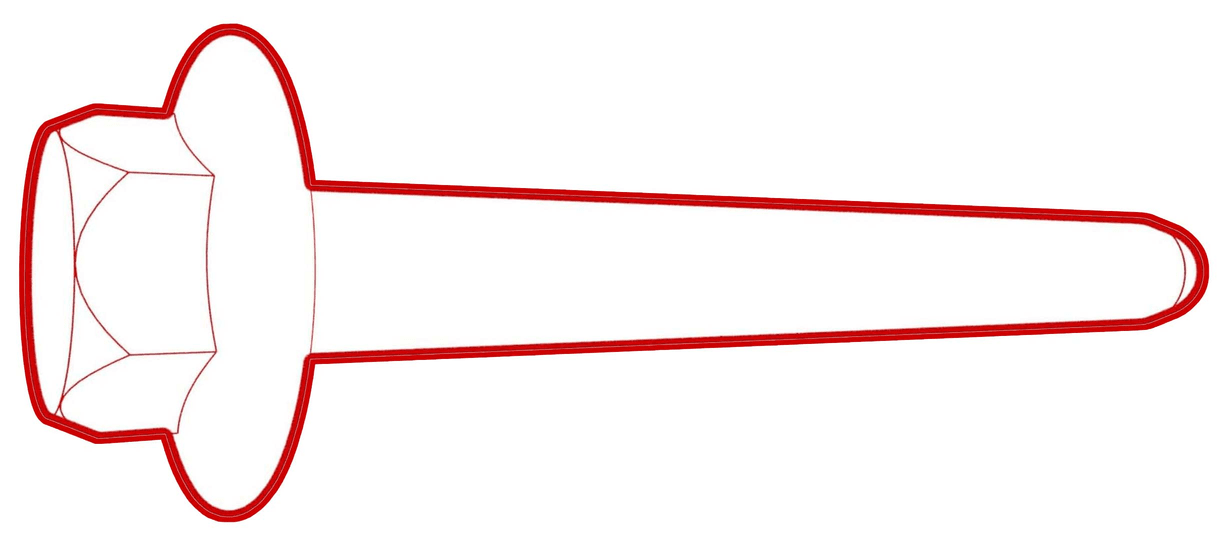

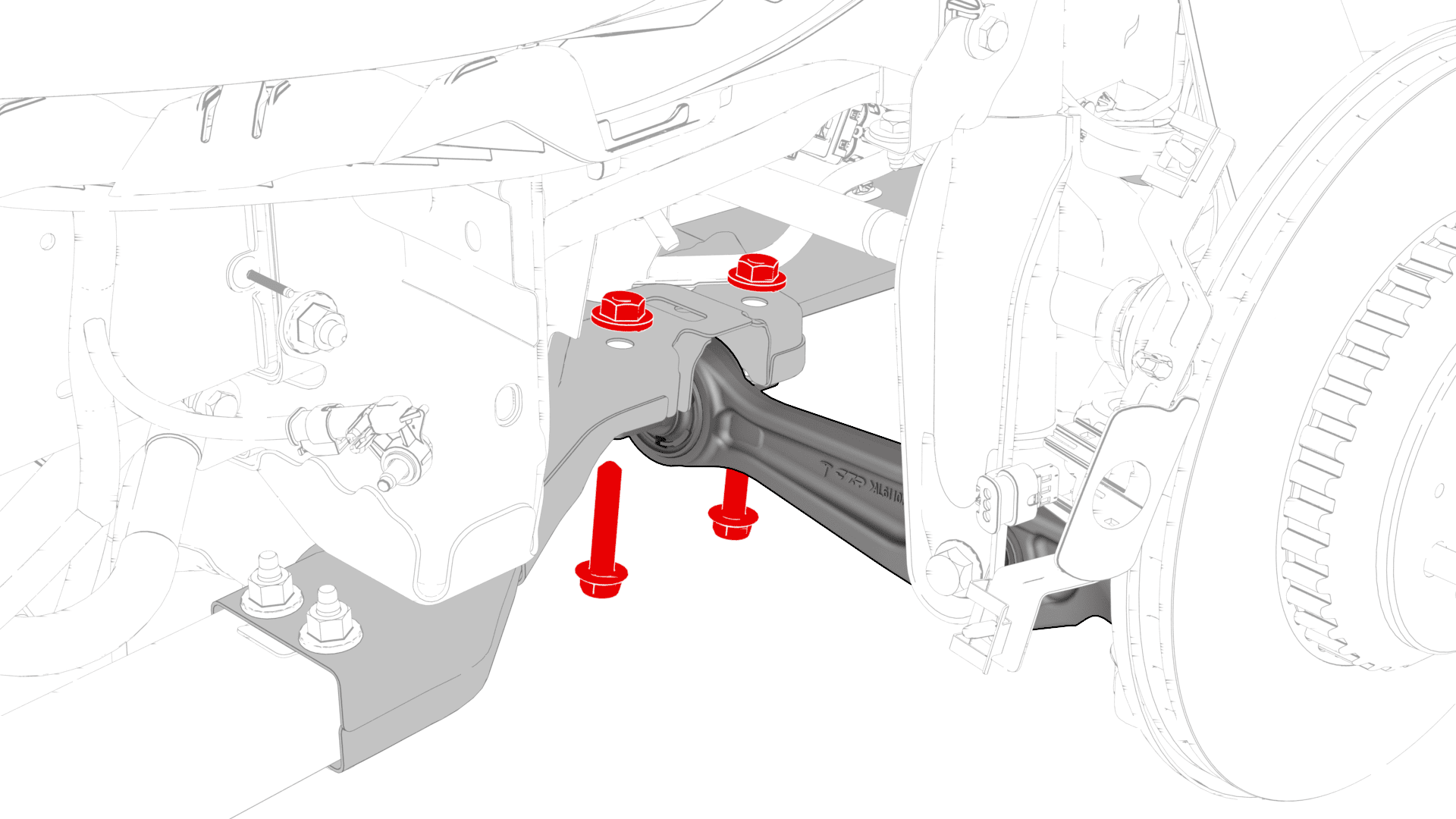

  25. 拆下将左侧前下部柔性连杆固定到前副框架的螺栓和螺母，然后将此连杆移到一旁。

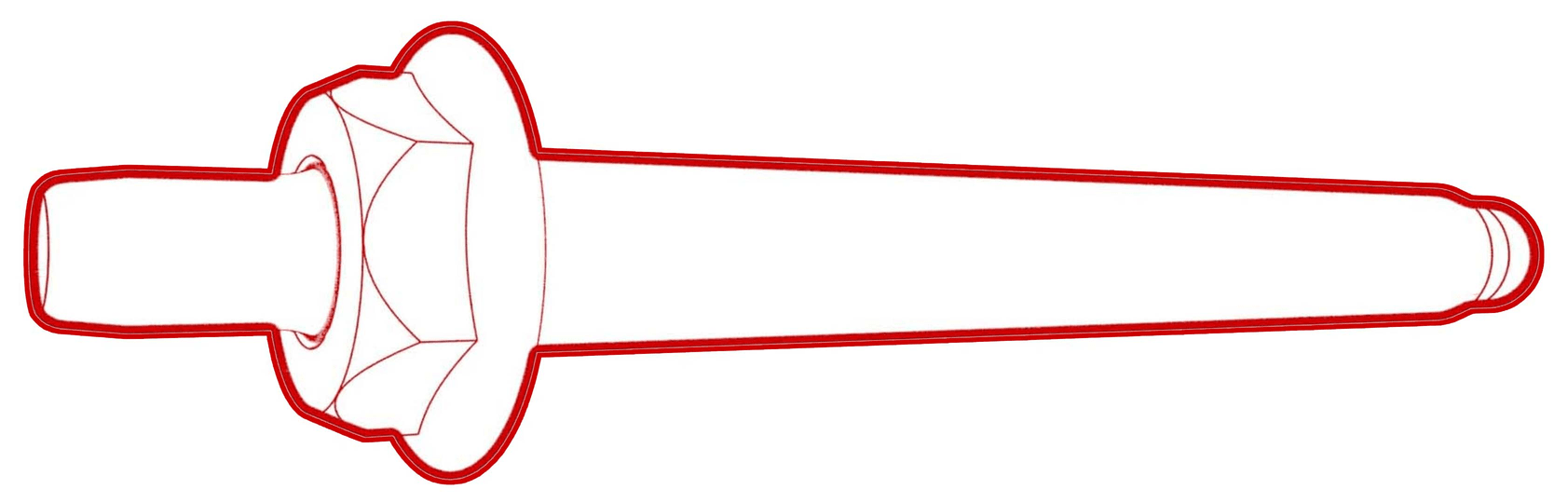

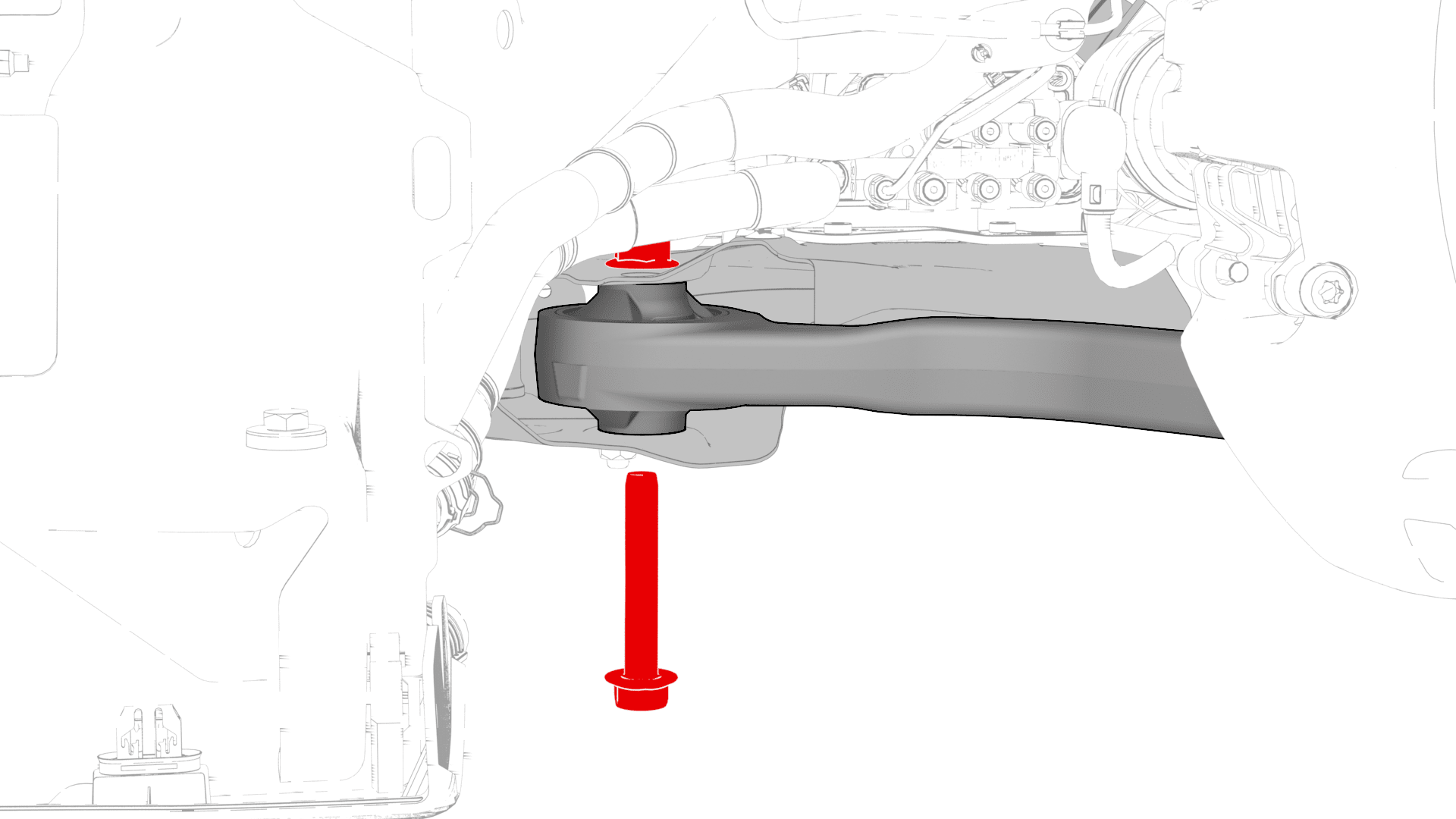

  26. 拆卸并弃置将左前下方横向连杆固定到前副车架的螺栓。

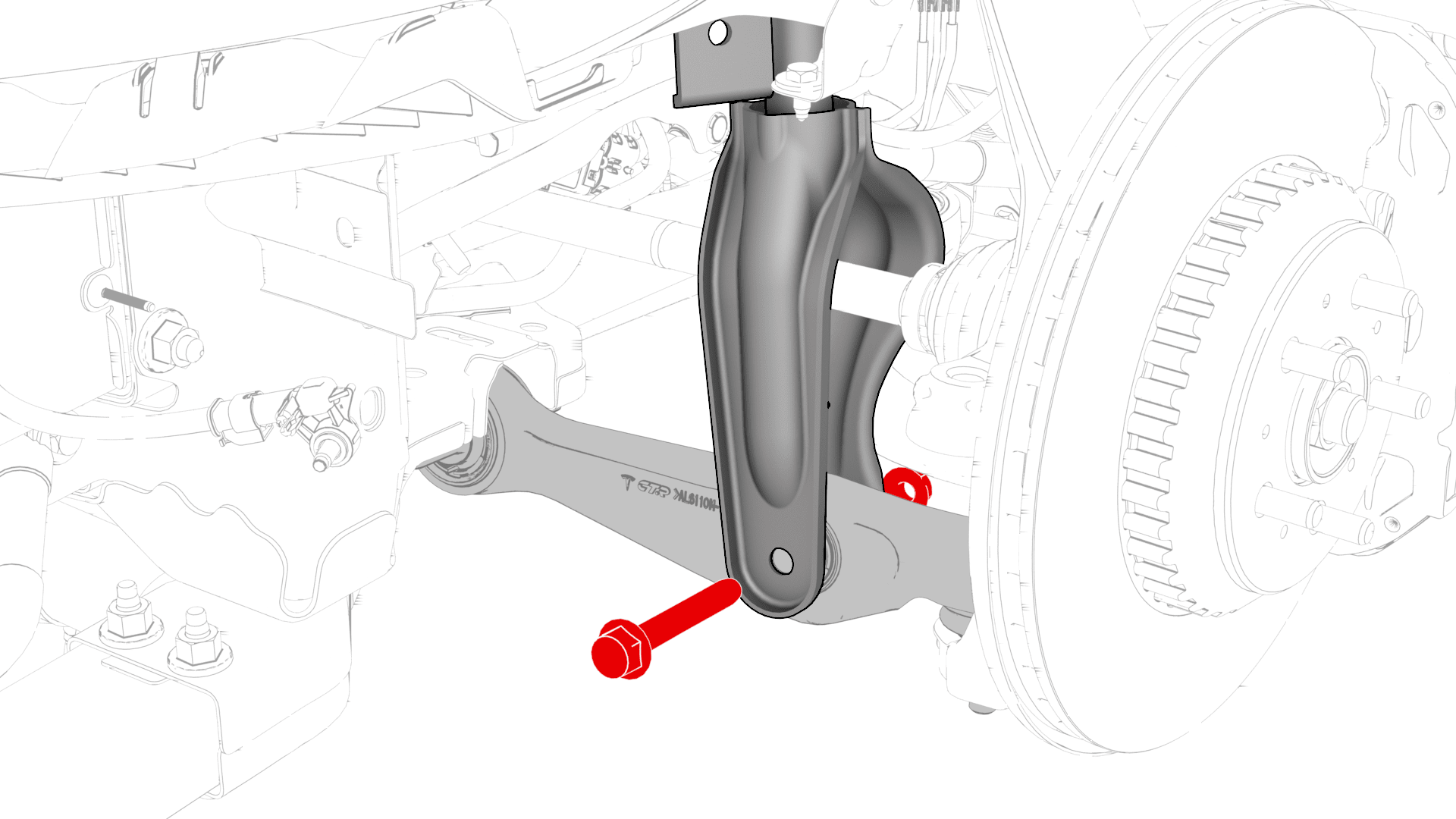

  27. 拆下将左侧前弹簧和减震器总成固定到下控制臂的螺栓和螺母，然后将左侧前下部横向连杆移到一旁。
  28. 拆下将右前下方挠性连杆固定到前副车架的螺栓和螺母，然后将连杆移至一旁。
  29. 拆卸并弃置将右前下方横向连杆固定到前副车架的螺栓。

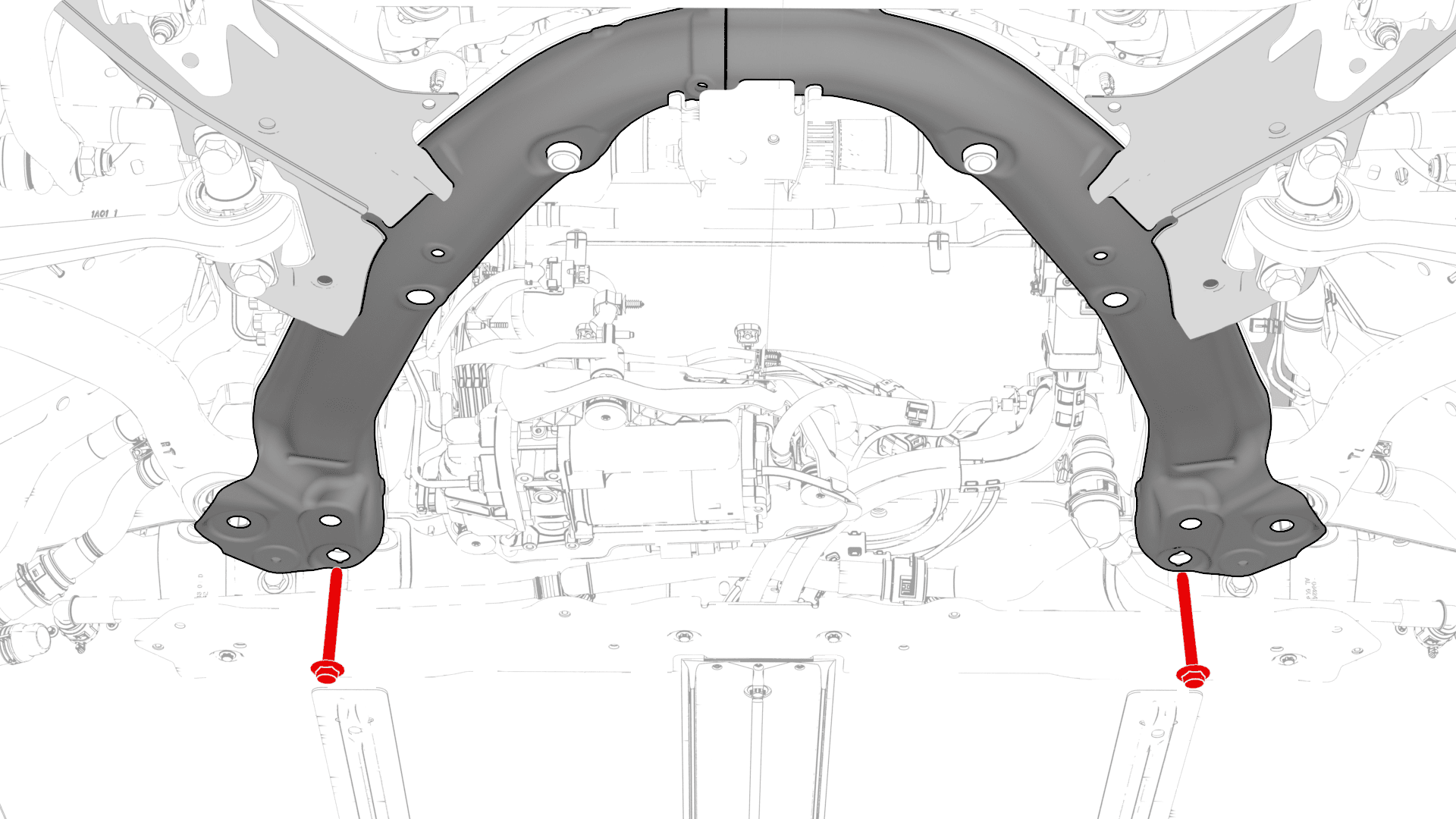

  30. 拆下将右侧前弹簧和减震器总成固定到下控制臂的螺栓和螺母，然后将此连杆移到一旁。
  31. 在前副框架区域下方放置副框架举升工具（动力总成工作台和副框架夹具）。
  32. 将空气管路连接到副框架举升工具。
  33. 在助手的帮助下，将前副框架锁定到副框架举升工具上。
    注
    请务必将两个导件对齐。

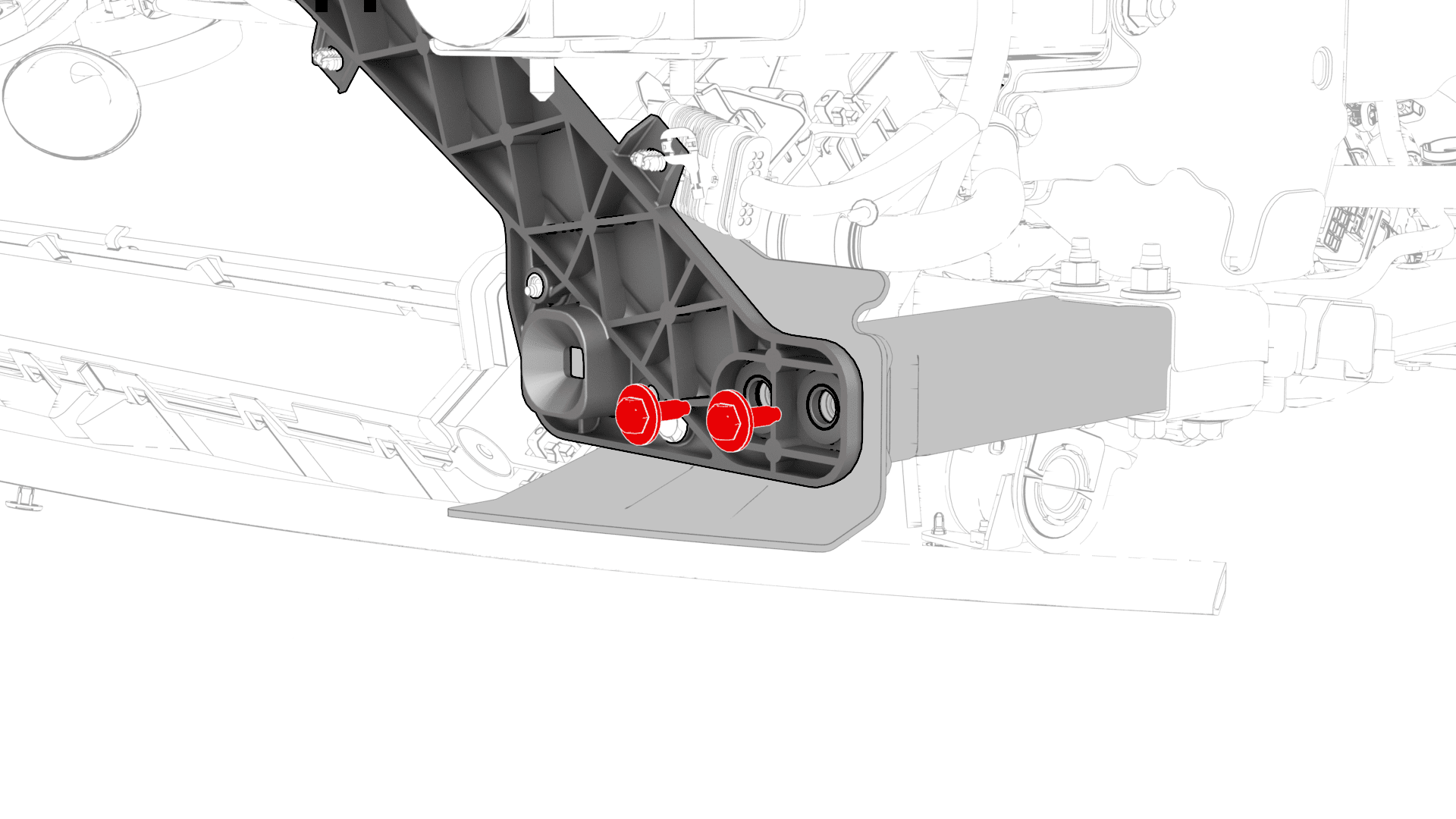

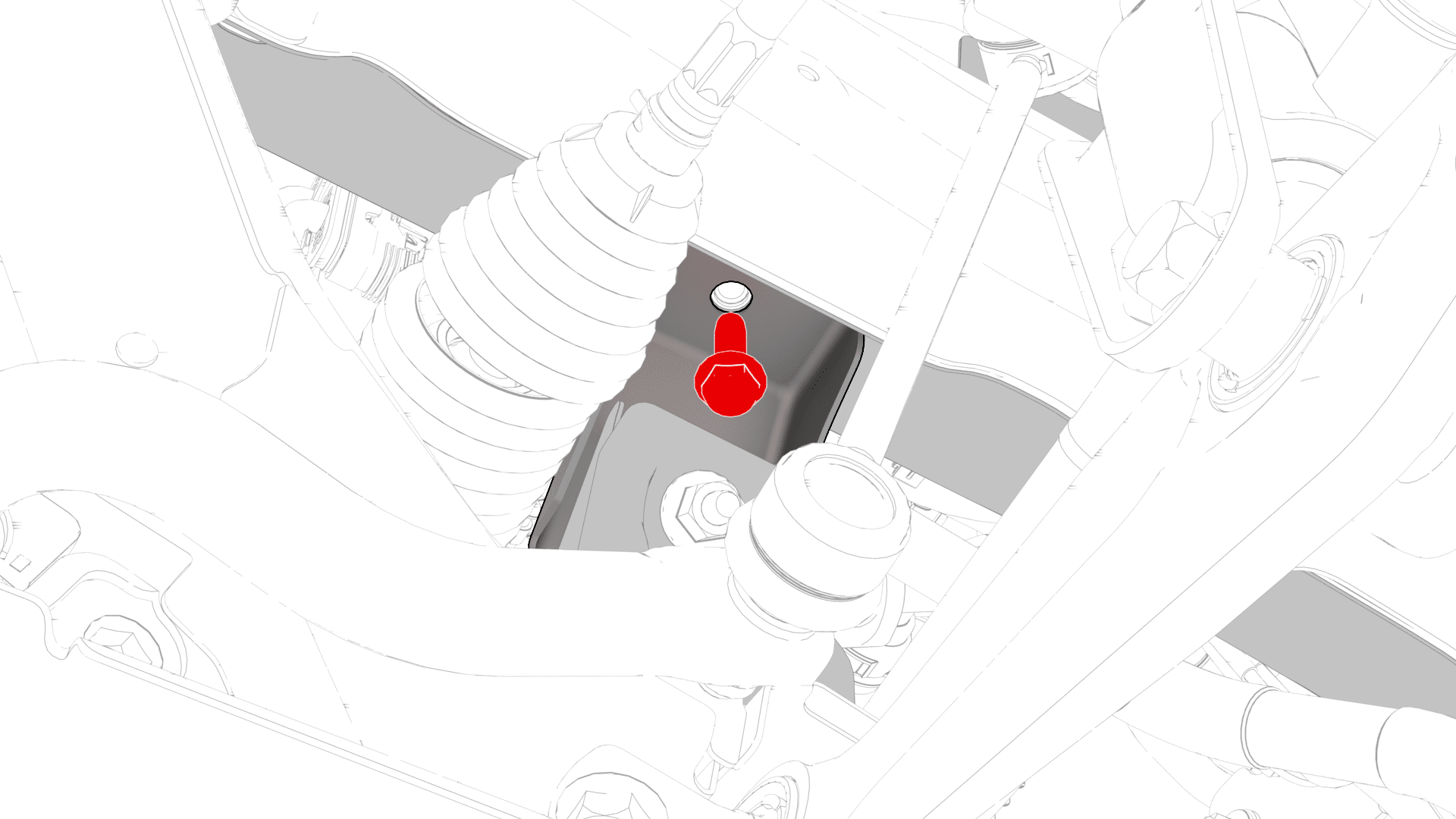

  34. 拆下将前端支架固定到左侧和右侧前副框架防撞罐总成的螺栓。
    图 1. 左侧如图所示，右侧类似
  35. 拆下将左侧和右侧中间支座车身套件固定到车身的螺栓。
    图 2. 左侧如图所示，右侧类似
  36. 拆下将前副框架前部固定到车身的螺栓。
    72 Nm (53.1 lbs-ft)
  37. 拆下将前副框架后部固定到车身的小号螺栓。
  38. 拆下并弃用将前副框架后部固定到车身的大号螺栓。
  39. 在助手的帮助下，从车辆上降下前副框架。
  40. 断开空气管路与副框架举升工具的连接。
  41. 从车辆下方移开副框架举升工具。

安装

  1. 将前副框架放到车辆上，以便安装。
  2. 将空气管路连接到副框架举升工具。
  3. 在助手的帮助下，升起副框架举升工具，直至前副框架接触到车身。
  4. 用手拧紧将前副框架后部固定到车身的大号新螺栓。
  5. 用手拧紧将前副框架后部固定到车身的小号新螺栓。
  6. 用手拧紧将前副框架前部固定到车身的新螺栓。
    注
    如果需要，调节副框架举升工具。
  7. 手动拧紧将左右中间支座套件固定到车身的新螺栓。
    图 3. 左侧如图所示，右侧类似
  8. 用手拧紧将前端支架固定到左侧和右侧前副框架防撞罐总成的螺栓。
  9. 紧固将前副车架后部固定到车身的大号螺栓。
    125 Nm (92.2 lbs-ft)
  10. 紧固将前副车架后部固定到车身的小号螺栓。
    50 Nm (36.9 lbs-ft)

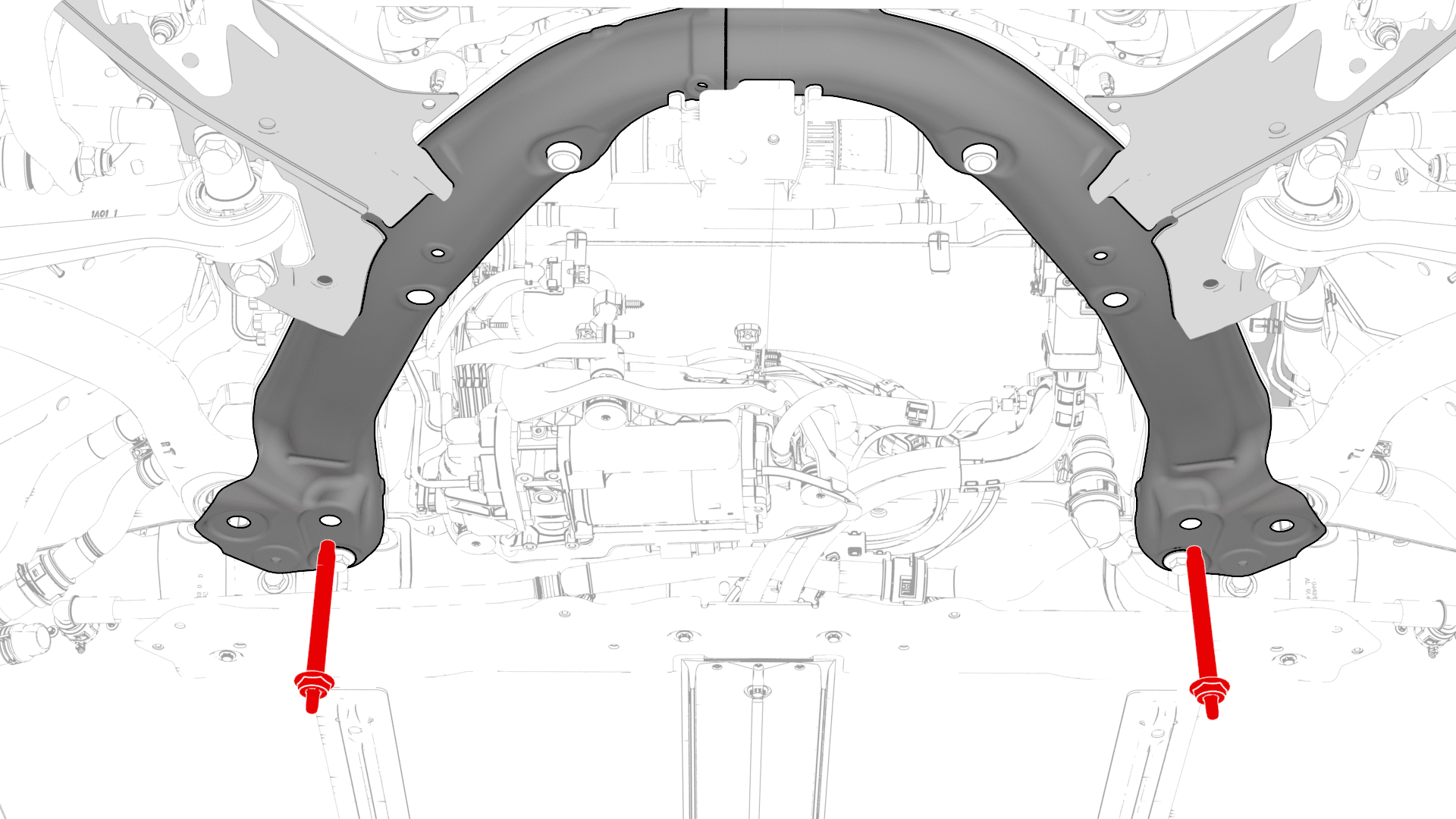

  11. 紧固将前副车架前部固定到车身的螺栓。
    72 Nm (53.1 lbs-ft)
  12. 安装将左右中间支座套件紧固到车身的新螺栓。
    50 Nm (36.9 lbs-ft)
    图 4. 左侧如图所示，右侧类似
  13. 紧固将左右防撞罐支架固定到前副车架的螺栓和螺母。
    60 Nm (44.2 lbs-ft)
    图 5. 左侧如图所示，右侧类似
  14. 紧固将前端支架固定到前副车架左右防撞罐总成的螺栓。
    16 Nm (11.8 lbs-ft)
    图 6. 左侧如图所示，右侧类似
  15. 从车辆上降下副框架举升工具。
  16. 断开空气管路与副框架举升工具的连接，然后从车辆上拆下副框架举升工具。
  17. 预装将右侧支柱固定到右前下方横向连杆的螺栓和螺母。
    注
    在后续步骤中紧固。
  18. 拧紧将右侧前弹簧和减震器总成固定到下控制臂的螺栓和螺母。
    106 Nm (78.2 lbs-ft)
  19. 在协助下，手动拧紧将右前下方横向连杆固定到前副车架的螺栓。
    注
    如果需要，使用冲头工具对齐紧固件。
  20. 用手拧紧将右侧前下部柔性连杆固定到前副框架的螺栓和螺母。
  21. 在协助下，紧固将右前下方挠性连杆固定到前副车架的螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    115 Nm (84.8 lbs-ft)
  22. 紧固将右前下方横向连杆固定到前副车架的螺栓。
    注
    紧固螺栓后，请用橙色油性记号笔进行标记。
    1. 欧洲、中东和非洲/亚太地区：请使用 2123635-00-A 螺栓，并将其紧固至 190 Nm。
    2. 北美：请使用 1109912-00-B 螺栓并将其紧固至 135 Nm。尚不允许在北美副车架上使用 2123635-00-A。
  23. 安装左侧前下部横向连杆，然后用手拧紧将左侧前弹簧和减震器总成固定到下控制臂的螺栓和螺母。
  24. 在助手的帮助下，用手拧紧将左侧前下部横向连杆固定到前副框架的螺栓。
    注
    使用冲压工具对齐紧固件。
  25. 将左侧前下部柔性连杆安装到前副框架。在协助下，安装将左前下方挠性连杆固定到前副车架的螺栓和螺母。
    115 Nm (84.8 lbs-ft)
  26. 拧紧将左侧前下部横向连杆固定到前副框架的螺栓。
    注
    紧固螺栓后，请用橙色油性记号笔进行标记。
    1. 欧洲、中东和非洲/亚太地区：请使用 2123635-00-A 螺栓，并将其紧固至 190 Nm。
    2. 北美：请使用 1109912-00-B 螺栓并将其紧固至 135 Nm。尚不允许在北美副车架上使用 2123635-00-A。
  27. 部分降下车辆。
  28. 将前平衡杆置于右侧前平衡杆连杆上。
  29. 安装将前平衡杆固定到右侧前平衡杆连杆的新螺母。
    98 Nm (72.3 lbs-ft)
  30. 将前平衡杆置于左前平衡杆连杆上。
  31. 安装将前平衡杆固定到左侧前平衡杆连杆的新螺母。
    98 Nm (72.3 lbs-ft)
  32. 将左侧横拉杆球头置于转向节上。
  33. 安装将左侧横拉杆球头固定到转向节的新螺母。
    180 Nm (132.7 lbs-ft)
  34. 将右侧横拉杆球头置于转向节上。
  35. 安装新的螺母，将右侧横拉杆球头固定到转向节上。
    180 Nm (132.7 lbs-ft)
  36. 拆下将左侧前制动盘固定到轮毂的螺栓。
  37. 将轮毂千斤顶适配器安装到左侧前轮毂上，然后用手拧紧轮毂螺母。
  38. 使用托臂支架支撑轮毂轴承千斤顶适配器。
  39. 测量翼子板底部到前轴中心的距离，调整托臂支架，将前悬架设置在行驶高度。
  40. 紧固将左前减震器固定到下方控制臂的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    106 Nm (78.2 lbs-ft)
  41. 拆下左侧前悬架下方的起重机下方支架。
  42. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母，然后将轮毂轴承千斤顶适配器从车辆上拆下。
  43. 安装将左侧前制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
  44. 对车辆的 右侧重复第 36 步至第 43 步。
  45. 安装前饰板请参阅 饰板 - 前（拆卸和安装）。
  46. 安装左侧和右侧前侧轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
  47. 安装将裙板固定到车身的夹子 (x2)。
  48. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  49. 用手拧紧固定左侧和右侧前车轮的轮毂螺母。
  50. 降低车辆，直至轮胎即将接触到地面，但此时前轮胎仍可以自由旋转。
  51. 安装将前保险杠饰板上部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
  52. 将电气连接器连接到转向机总成。
  53. 向下滑中间轴，以将其安装到转向机上。
    注
    确保中间轴与转向机对齐并完全就位于该机构上。
    注
    在助手的帮助下，将中间轴与转向机对齐。
  54. 安装将中间轴固定到转向机总成的螺栓，然后将中间轴向上滑动。
    18 Nm (13.3 lbs-ft)
  55. 安装左侧和右侧前车轮。请参考轮毂（拆卸和安装）。
  56. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  57. 安装前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
  58. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  59. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  60. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  61. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  62. 将驾驶座和副驾座移动到原来的位置。
  63. 从方向盘上拆下方向盘托架和方向盘水平仪。
  64. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
