铰链 - 车门 - 前 - 下 - 左侧（拆卸和更换）

校正代码 11336602 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1588903-00-A 车身间隙和齐平度工具
  • 2026-09-16: 更新了将前车门下部铰链固定到车身的螺栓的扭矩值，更新后为 23 Nm。

拆卸

  1. 打开左侧前车门。
  2. 降下左侧前车窗。

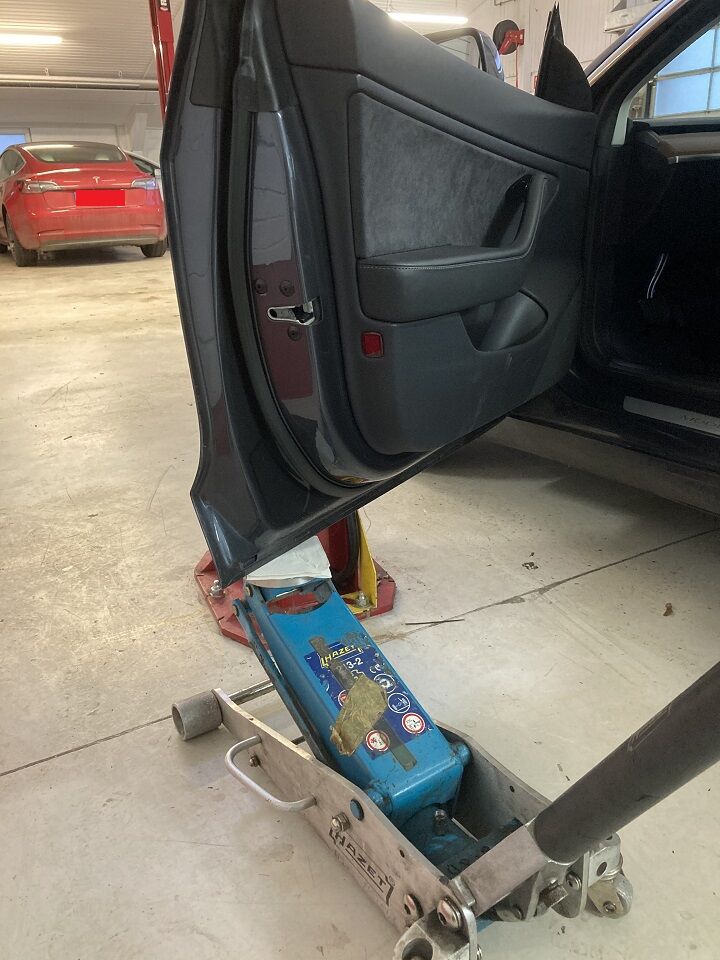

  3. 使用千斤顶从底部支撑左侧前车门。
    注
    务必使用柔软材料保护车门涂漆。

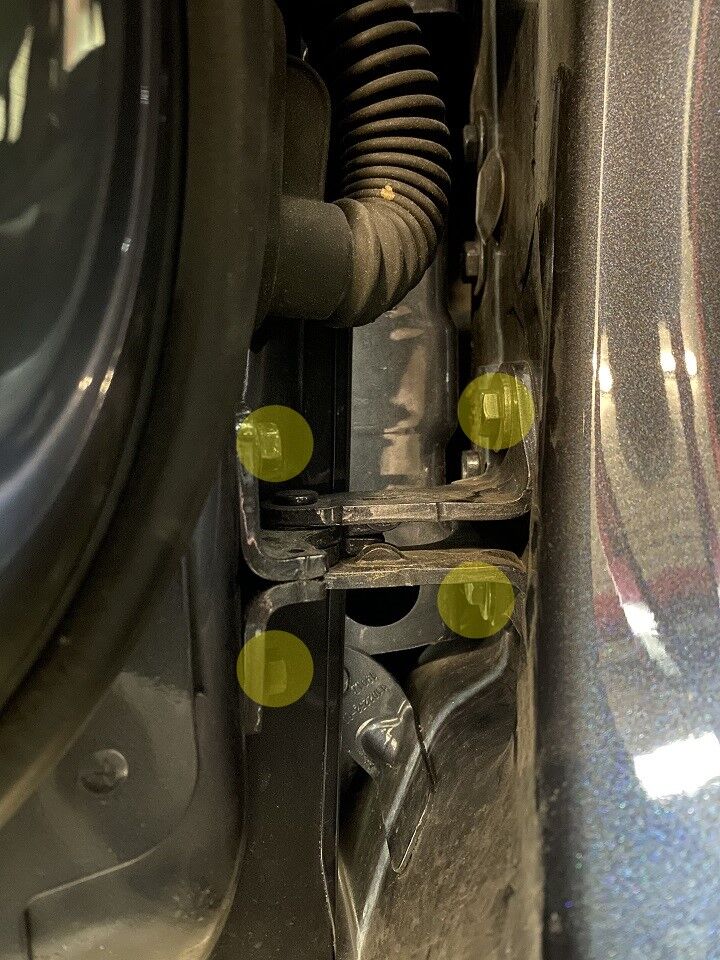

  4. 在车身和车门上位于左侧前车门下部铰链四周的区域粘贴遮蔽胶带，以便在安装过程中辅助对齐。

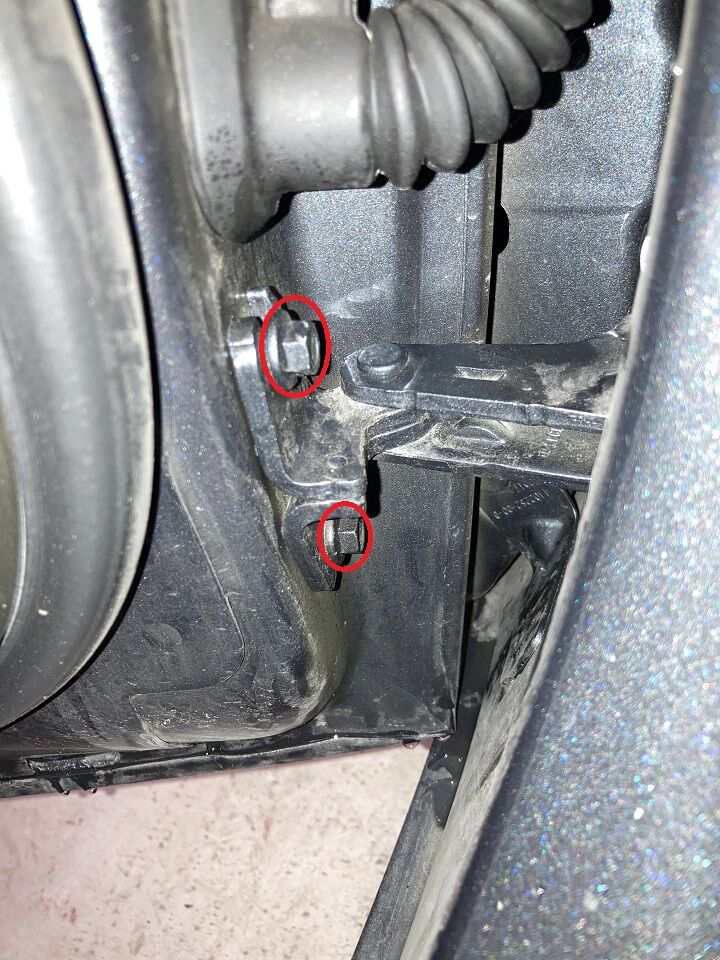

  5. 拆下将左侧前车门下部铰链固定到车门的螺栓 (x2)。
    提示
    推荐使用以下工具
    • 10 mm 组合扳手

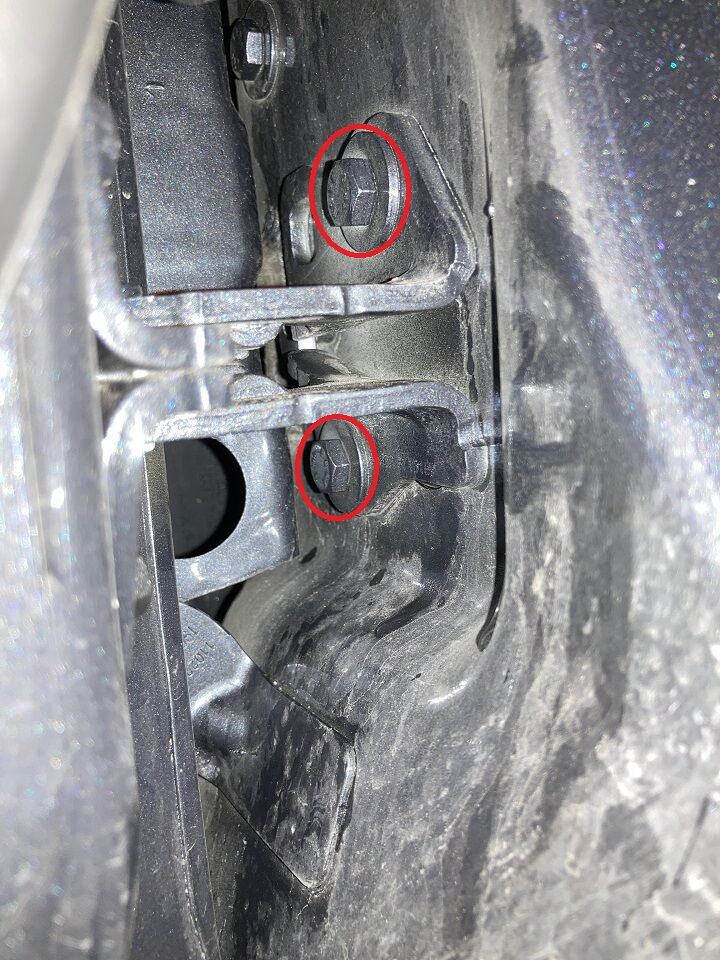

  6. 拆下将左侧前车门下部铰链固定到车身的螺栓 (x2)。
    提示
    推荐使用以下工具
    • 13 mm 组合扳手

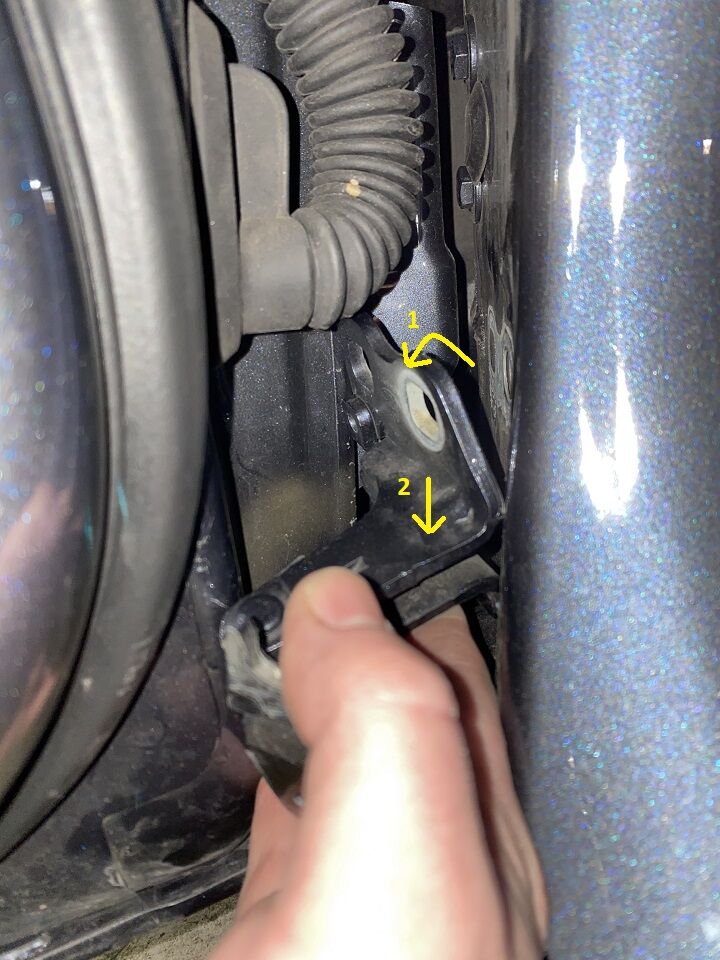

  7. 旋转左侧前车门下部铰链，然后将其拉出拆下。

安装

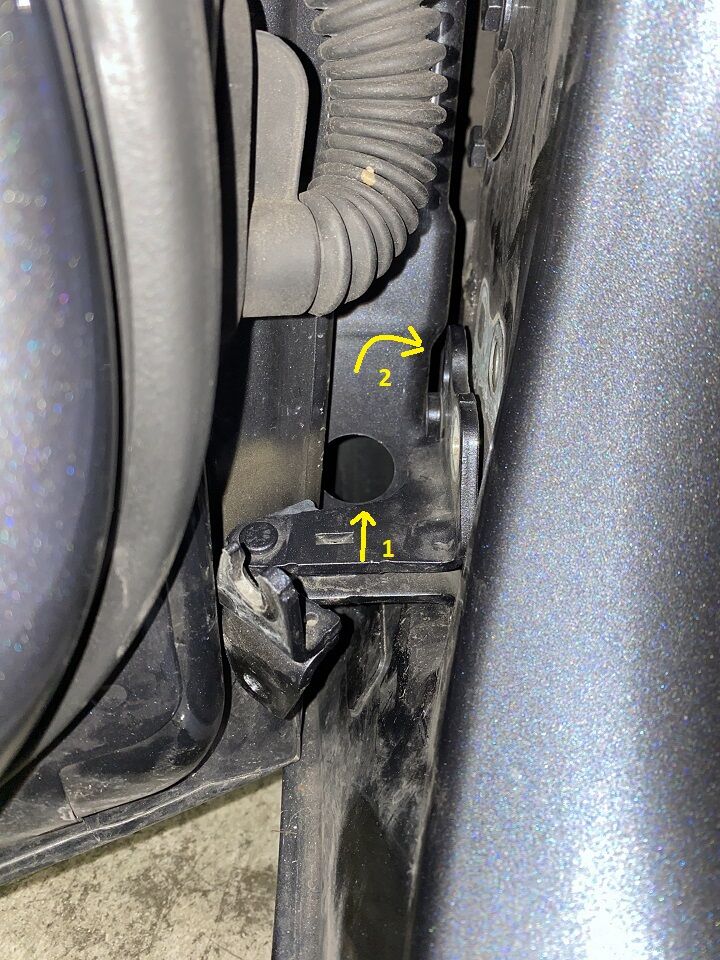

  1. 安装新的左侧前车门下部铰链。
  2. 用手拧紧将左侧前车门下部铰链固定到车身的螺栓 (x2)。
    提示
    推荐使用以下工具
    • 13 mm 组合扳手
  3. 用手拧紧将左侧前车门下部铰链固定到车门的螺栓 (x2)。
    提示
    推荐使用以下工具
    • 10 mm 组合扳手
  4. 关闭左侧前车门并检查间隙和平整度。视需要进行调节。
  5. 拧紧将左侧前车门下部铰链固定到车身的螺栓 (x2)。
    23 Nm (17.0 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 13 mm 套筒
  6. 拧紧将左侧前车门下部铰链固定到车门的螺栓 (x2)。
    27 Nm (19.9 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米套筒扳手
  7. 揭下车身和车门上位于左侧前车门下部铰链周围的遮蔽胶带。
  8. 拆下左侧前车门上的支架。
  9. 使用异丙醇 (IPA) 湿巾清洁下部铰链螺栓，然后等待至少 1 分钟，至其完全风干。
  10. 根据需要向左侧前车门下部铰链螺栓上涂抹修补漆。
    注
    涂抹前，务必将修补漆摇匀，请参阅标签以了解风干时间说明。
  11. 升起左侧前车窗。
  12. 关闭左侧前门。
