线束 - USB - 车载电脑至手套箱（右侧驾驶）（拆卸和更换）

校正代码 17106852 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

警告
此程序适用于未装配膝部气囊的车型。
  1. 打开前车门。
  2. 拆下 LH 和 RH 仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  3. 拆下 LH 和 RH 气波卡座盖。请参阅端盖 - 气波 - 左侧（拆卸和更换）。
  4. 拆下主仪表板饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  5. 拆下 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  6. 拆下 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  7. 拆下手套箱。请参阅手套箱 - 不带膝部气囊（拆卸和更换）。
  8. 断开 LH 气波槽热敏电阻连接器。
  9. 拆下固定 LH 气波槽的夹子 (x3)，然后拆下气波槽。

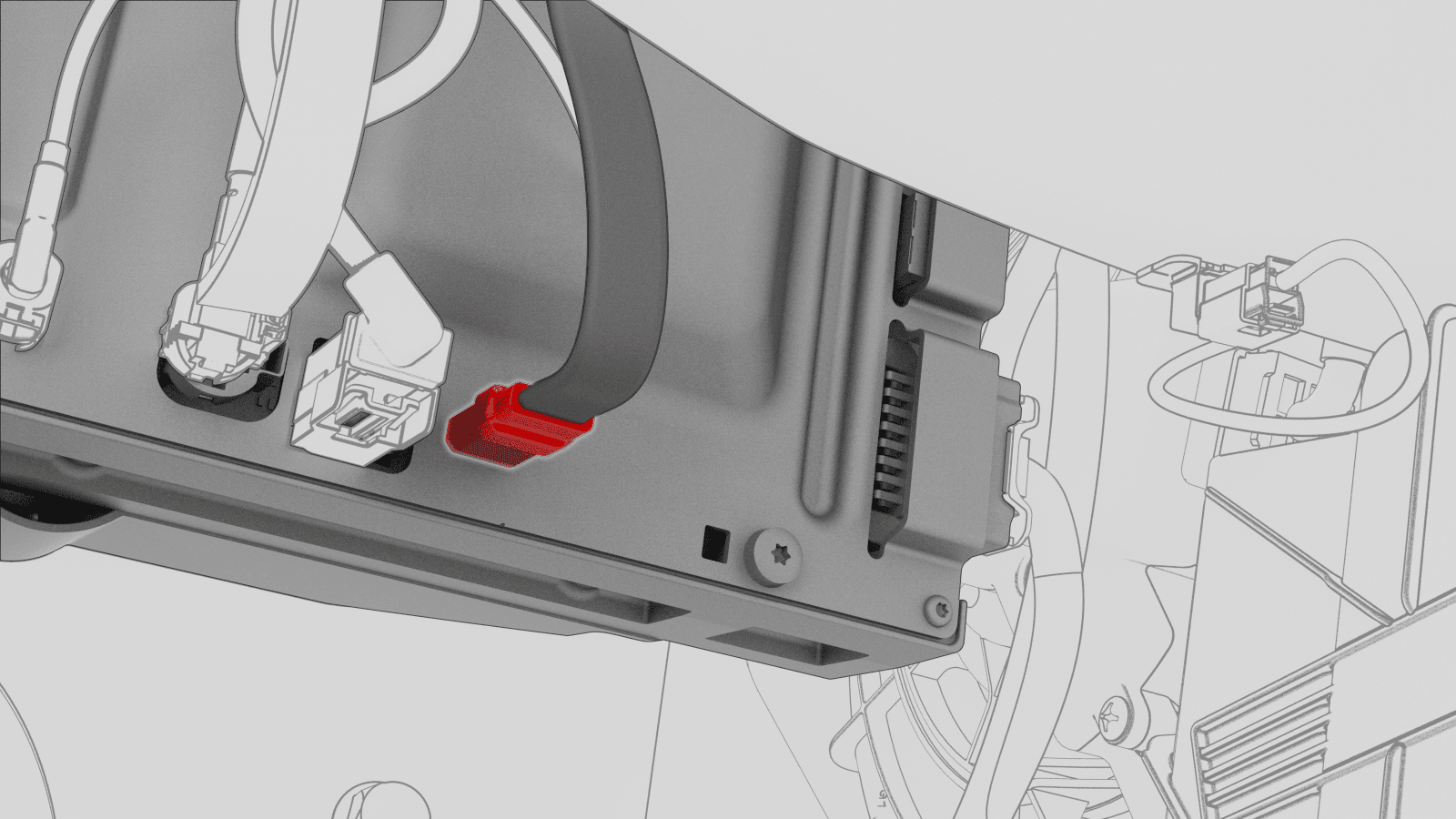

  10. 断开手套箱 USB 电缆与车载电脑的连接。
  11. 松开手套箱 USB 线束夹 (x2)，然后从车上拆下线束。

安装程序与拆卸程序相反。
