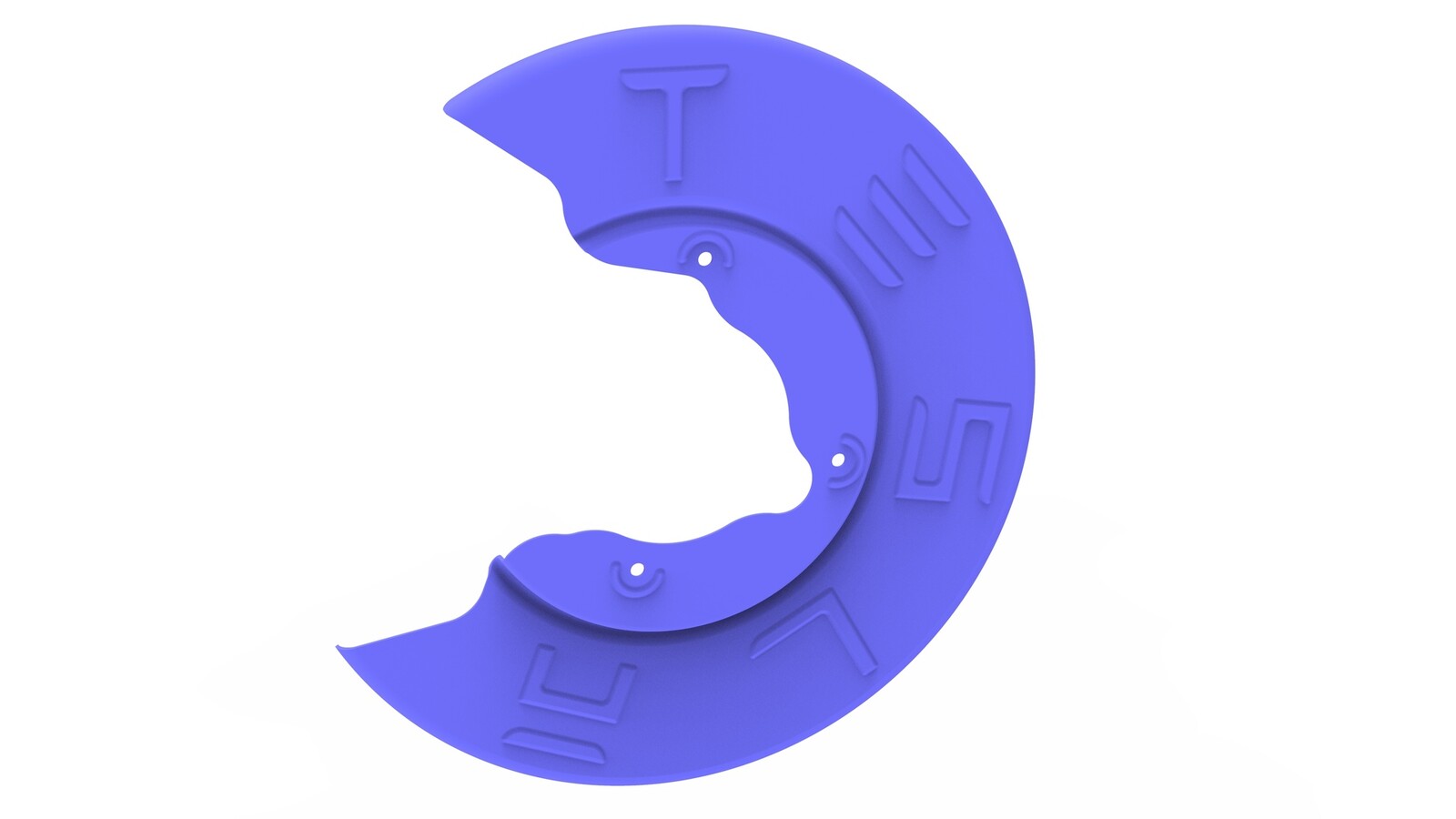

罩 - 防尘 - 制动 - 后 - 左侧 和 右侧（改装）

校正代码 33011806 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 5 月 28 日：更新了电子驻车制动 (EPB) 维护模式参考。
设备：
  • 1062500-00-A 磁场观察器卡片
  • 1096075-00-A 液压轮毂轴承拉拔器工具

扭矩规格

表 1. Torque Specifications: Shield - Dust - Brake - Rear - LH and RH (Retrofit)
描述 扭矩值 重复使用/更换 备注
LH rear brake dust shield to the knuckle
8 Nm (5.9 lbs-ft)
更换
Hub to the knuckle
78 Nm (57.5 lbs-ft)
更换
LH and RH rear drive unit halfshaft nuts
300 Nm (221.2 lbs-ft)
重复使用

拆卸

  1. 拆下所有轮毂盖，然后松开左侧后轮毂螺母。此时切勿拆下轮毂。请参阅轮毂（拆卸和安装）。
  2. 松开左侧后驱动电机的半轴螺母。
  3. 举升并支撑车辆请参阅举升车辆 - 双柱举升机。
  4. Place the vehicle into EPB Service Mode. See 驻车制动 - 钳 - 后 - 左侧（释放）.
  5. 拆下左侧后车轮。请参阅轮毂（拆卸和安装）。
  6. 拆下并弃用左侧后驱动电机的半轴螺母。
  7. 拆下左侧后制动盘。请参阅制动盘 - 后 - 左侧（拆卸和更换）。
  8. 拆下将左侧后制动防尘罩固定到转向节的螺栓，然后从车上拆下防尘罩。
  9. 将轮毂拉拔器工具置于左侧后车轮支柱上，然后用手拧紧轮毂螺母 (x5)。
  10. 使用轮毂拉拔器从轮毂花键上松开半轴。
    提示
    将轮毂固定在适当位置的同时，顺时针转动液压轮毂拉拔器工具把手，从轮毂花键上分开左侧后驱动电机的半轴。
  11. 拆下并弃用将左侧后轮毂固定到转向节的螺栓，然后从车上拆下轮毂。

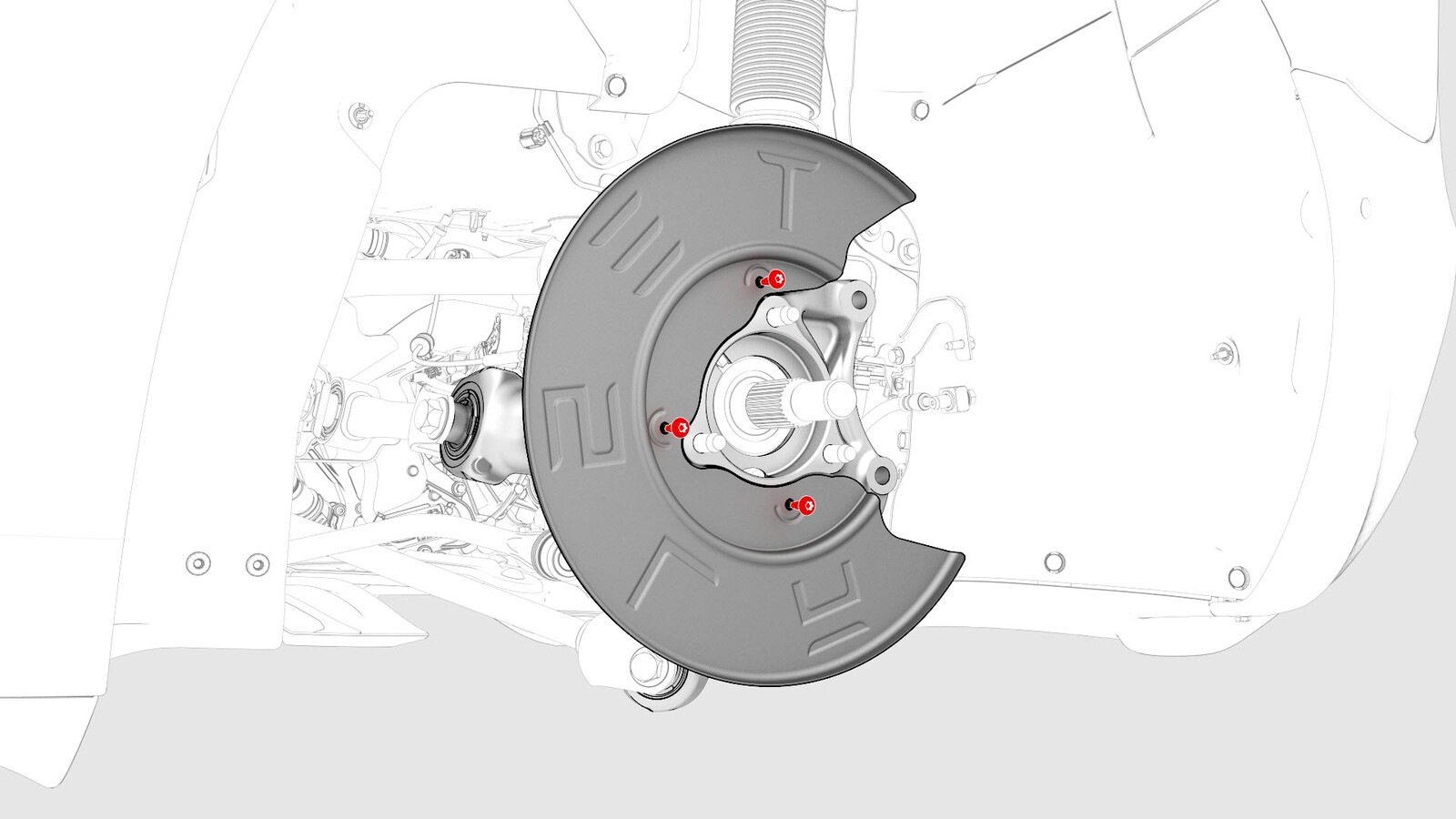

    图 1. 为清晰起见，图中的半轴已隐藏
  12. 在车辆 右侧重复第 1 至第 11 步。

安装

  1. 安装将左后制动防尘罩固定到转向节的螺栓。
    8 Nm (5.9 lbs-ft)
  2. 使用磁场观察卡检查左侧后轮毂的调节环。
  3. 仅向左侧后驱动电机的半轴外侧与轮毂之间的接触面上涂抹约 1 克的 Molykote M-77 润滑膏。
    警告
    请勿向半轴花键上涂抹润滑膏。如果错涂润滑膏，请使用车间毛巾将花键擦拭干净。

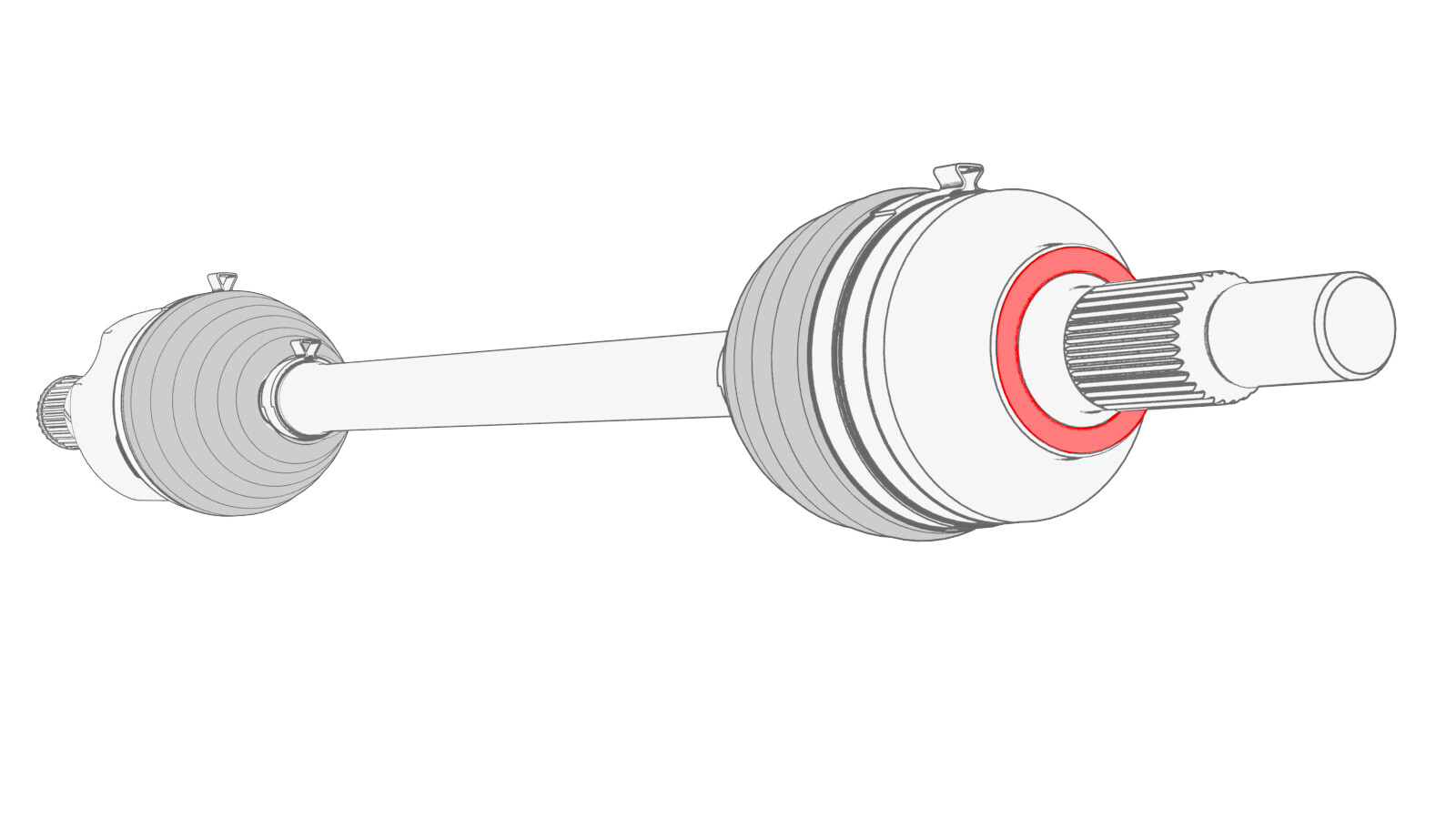

    图 2. 润滑红色标注区域
  4. 将左后驱动电机半轴放置在左后轮毂轴承花键中，然后安装新的螺栓，将轮毂轴承固定到转向节上。
    78 Nm (57.5 lbs-ft)

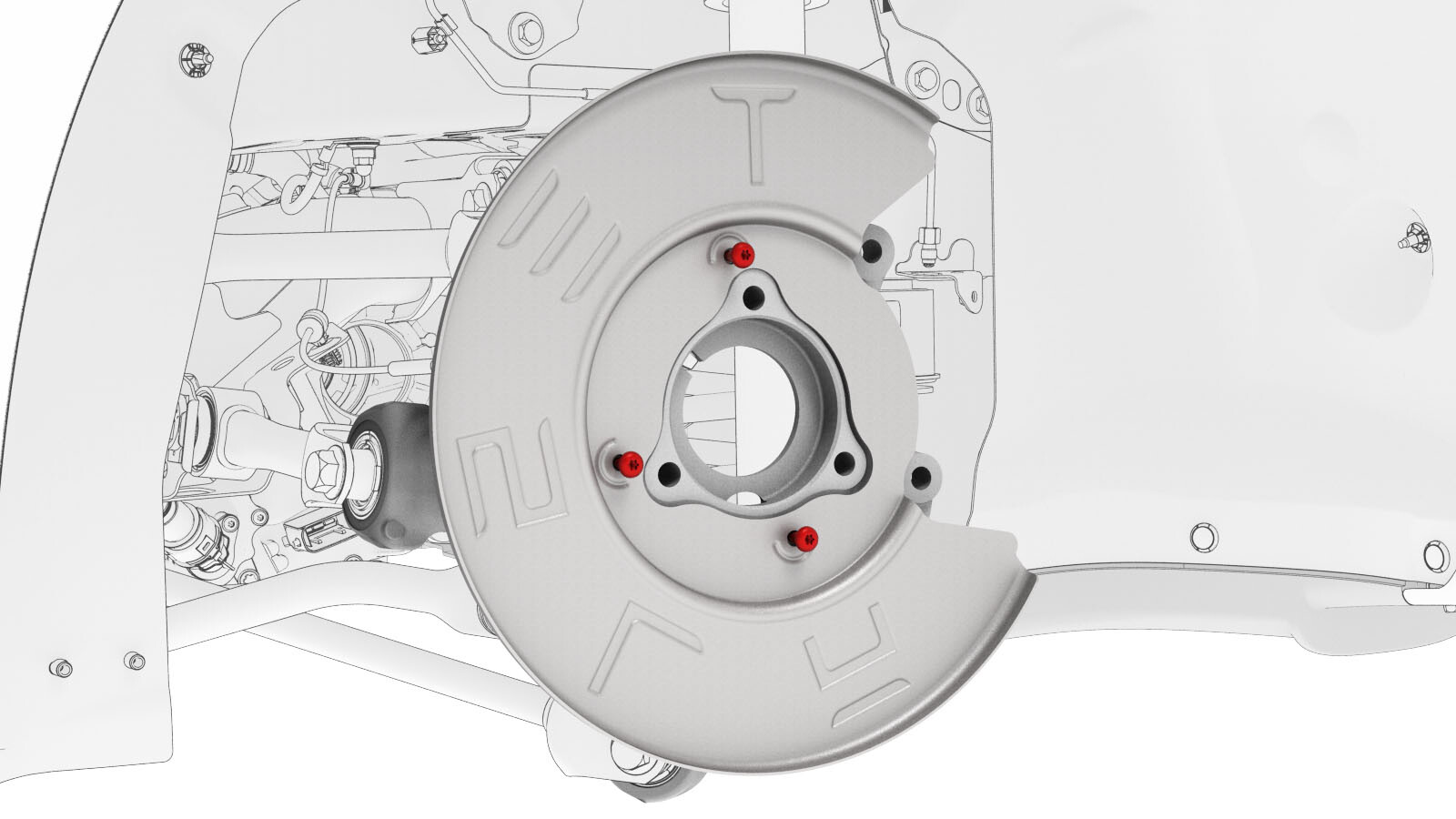

    图 3. 为清晰起见，图中的半轴已隐藏
  5. 手动拧紧左侧半轴上的新后驱动电机的半轴螺母。
  6. 安装左侧后制动盘，但切勿执行任何道路测试。请参阅制动盘 - 后 - 左侧（拆卸和更换）。
  7. 将左侧后轮安放到车轴上，然后用手拧紧左侧后轮毂螺母。
  8. 在车辆 右侧重复第 1 至第 7 步。
  9. 降下车辆，然后将车辆换入驻车挡（这将禁用 EPB 维护模式）。
  10. 拧紧左侧和右侧后轮毂螺母。请参阅轮毂（拆卸和安装）。
  11. 紧固左后和右后驱动电机半轴螺母。
    300 Nm (221.2 lbs-ft)
  12. 安装所有已拆下的轮毂盖。
