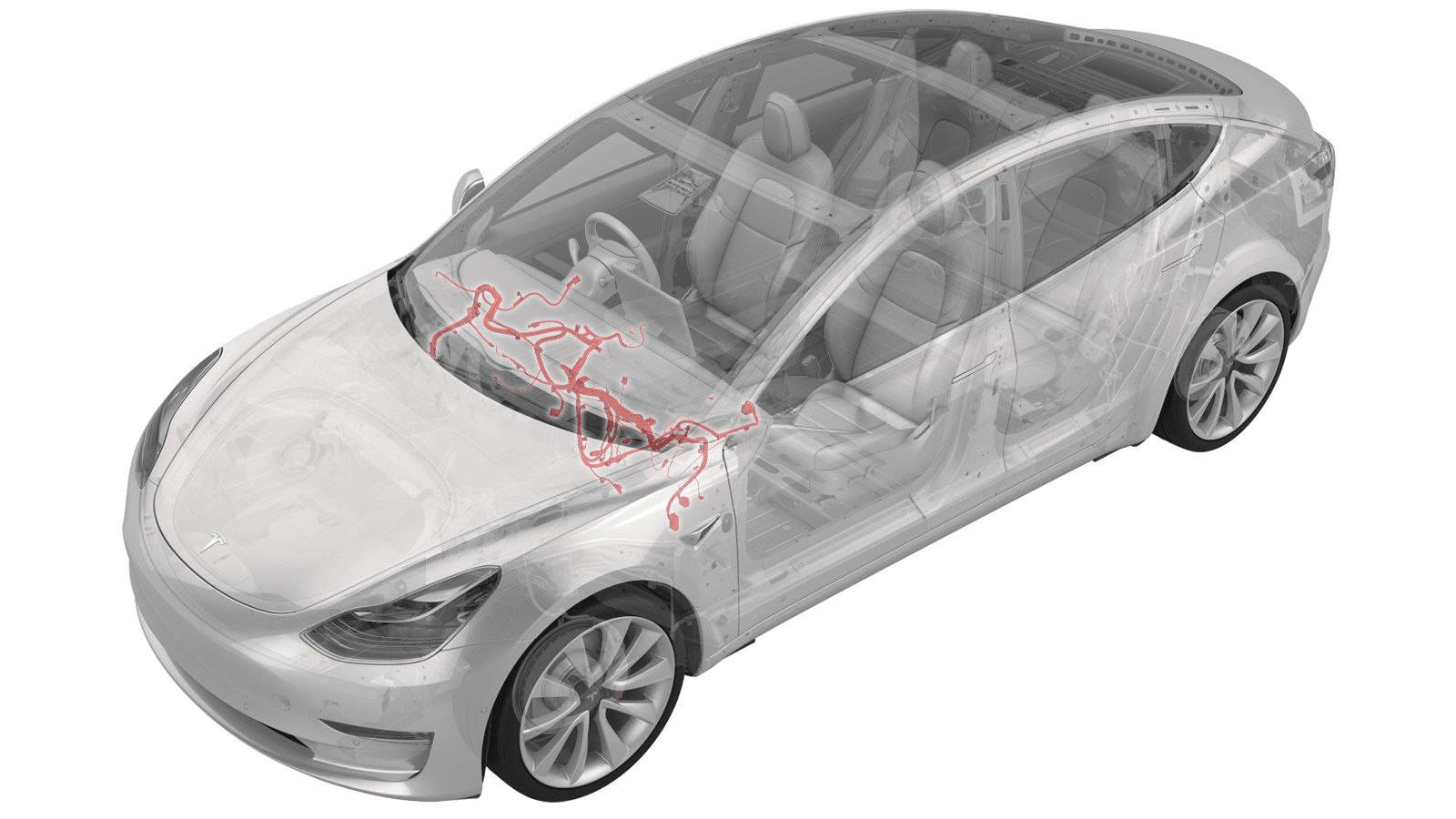

线束 - 仪表板（右侧驾驶）（拆卸和更换）

校正代码 17100622 2.70 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门，锁上后车门以防意外关闭。
  2. 降下全部车窗。
  3. 摆正方向盘。
  4. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  5. 拆下 LH 和 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  6. 拆下A 柱 LH 和 RH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  7. 拆下 LH 脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位（右侧驾驶）（拆卸和更换）。
  8. 拆下 RH 脚部空间通风管。请参阅风管 - 脚部空间 - RH（右侧驾驶）（拆卸和更换）。
  9. 打开手套箱。
  10. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  11. 拆下 LH 和 RH 前座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  12. 拆下中控台。请参阅中控台（拆卸和更换）。
  13. 拆下主仪表板饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  14. 拆下手套箱。请参阅手套箱 - 无膝部气囊（拆卸和更换）。
  15. 拆下固定 LH 气波槽的夹子 (x3)。
  16. 拆下方向盘。请参阅方向盘（拆卸和安装）。
  17. 拆下转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  18. 松开将仪表板维修面板固定到仪表板的夹子 (x4)，然后断开温度传感器连接器。
  19. 拆下触摸屏和中央显示屏外壳。请参阅触摸屏（拆卸和更换）。
  20. 拆下通风口饰件。请参阅饰件 - 通风口（拆卸和更换）。
  21. 拆下将 RH 通风槽固定到仪表板的螺钉（扭矩 2.3 Nm），然后从仪表板上松开通风槽。
  22. 断开线束连接器与 RH 通风槽的连接，然后拆下通风槽。
  23. 拆下将 LH 通风槽固定到仪表板的螺钉（扭矩 2.3 Nm），然后从仪表板上松开通风槽。
  24. 断开线束连接器与 LH 通风槽的连接，然后拆下通风槽。
  25. 拆下扬声器格栅。请参阅格栅 - 扬声器 - 仪表板（拆卸和更换）。
  26. 拆下 LH 和 RH 前围板扬声器。请参阅扬声器 - 前围板 - LH（拆卸和更换）。
  27. 拆下中部前围板扬声器。请参阅扬声器 - 前围板 - 中间（拆卸和更换）。
  28. 拆下前围板高频扬声器。请参阅高频扬声器 - 前围板（拆卸和更换）。

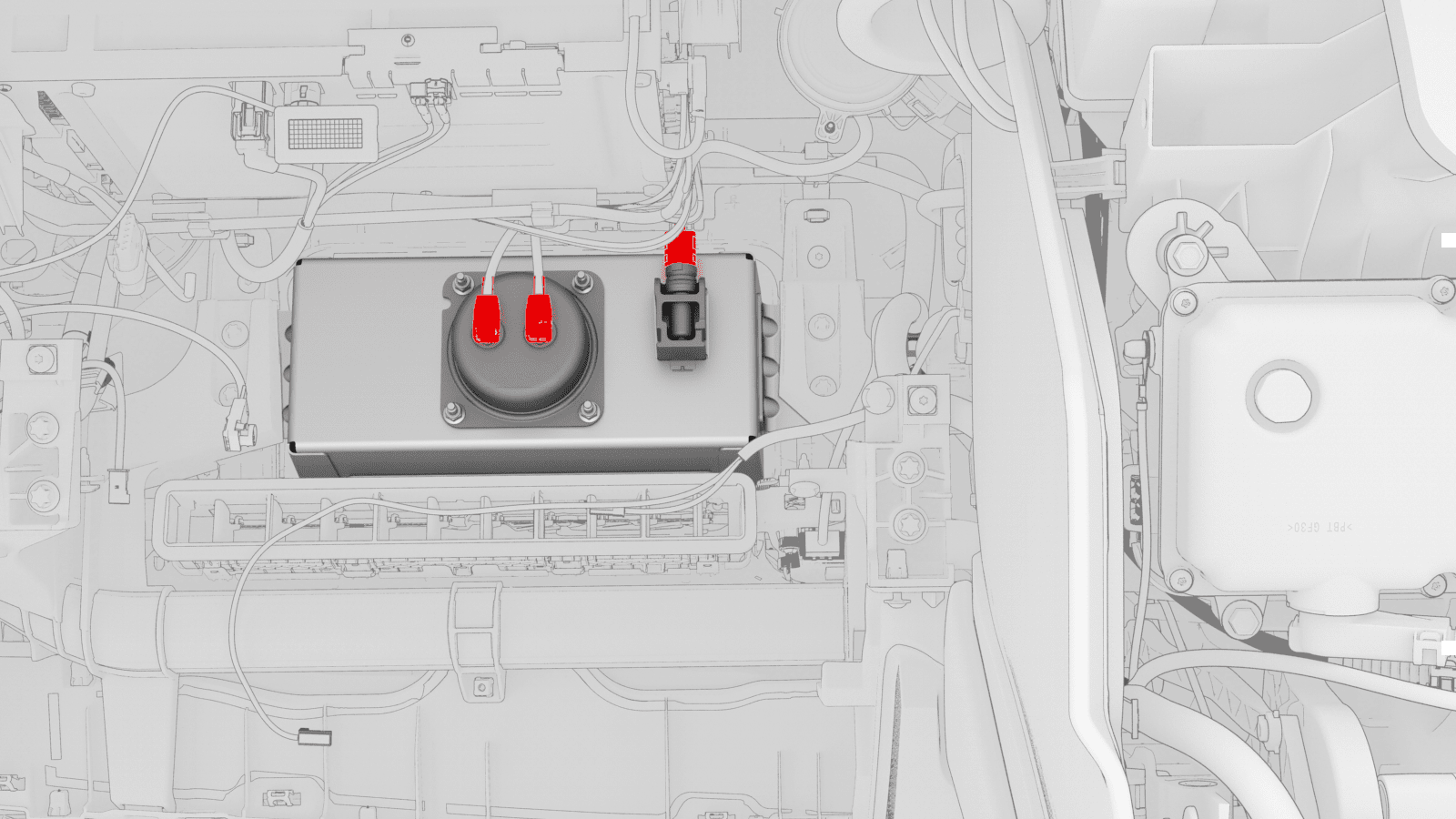

  29. 断开电气线束与副驾位气囊连接器 (x3) 之间的连接。

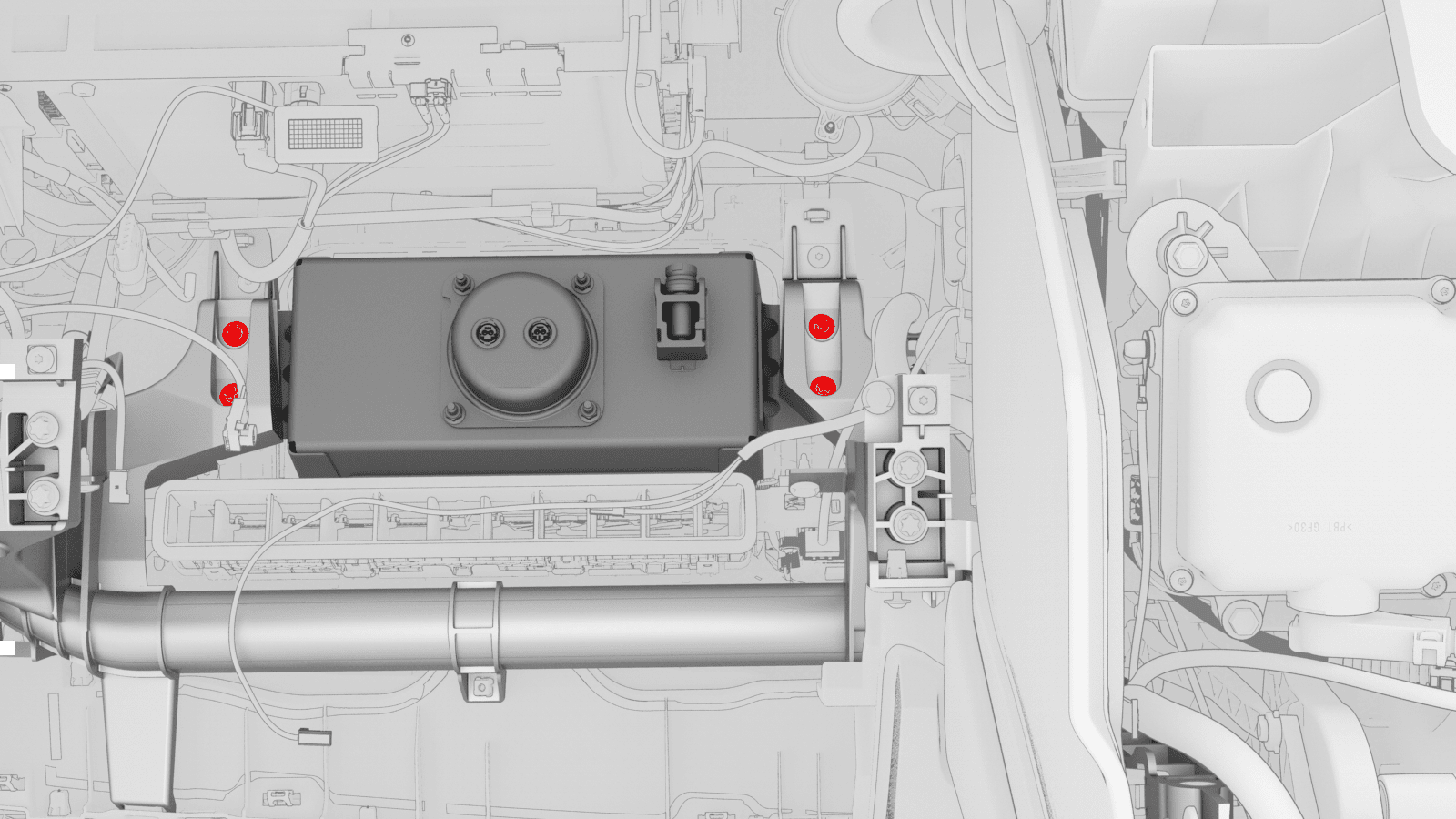

  30. 拆下并弃用将副驾位气囊固定到横梁的螺栓 (x4)。
    8 Nm (5.9 lbs-ft)
  31. 在副驾位气囊附近，拆下将仪表板支架固定到横梁的螺钉 (x2)（扭矩 2.3 Nm）。

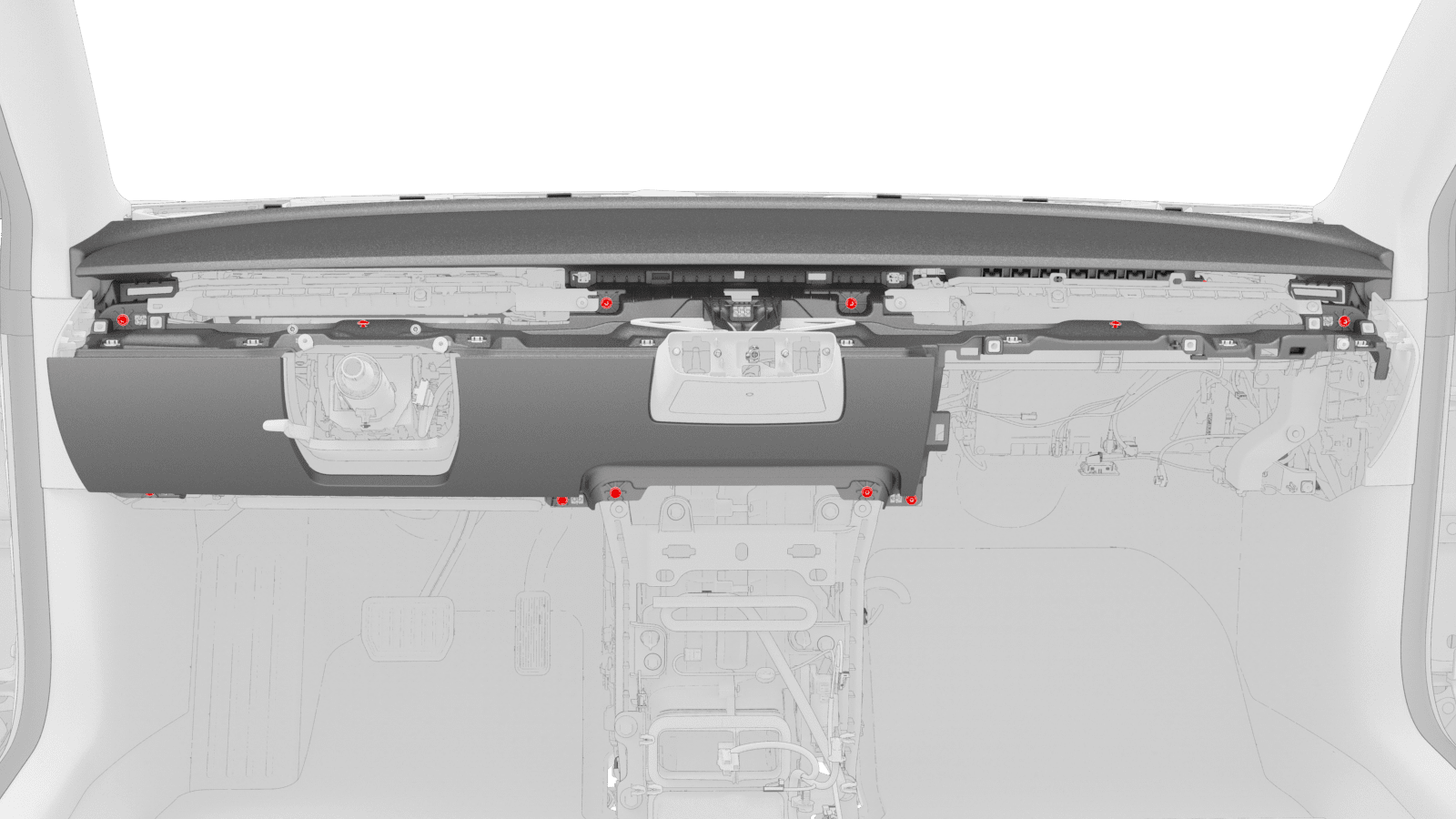

  32. 拆下将仪表板支架固定到横梁的螺钉 (x11)。
    2.3 Nm (1.7 lbs-ft)

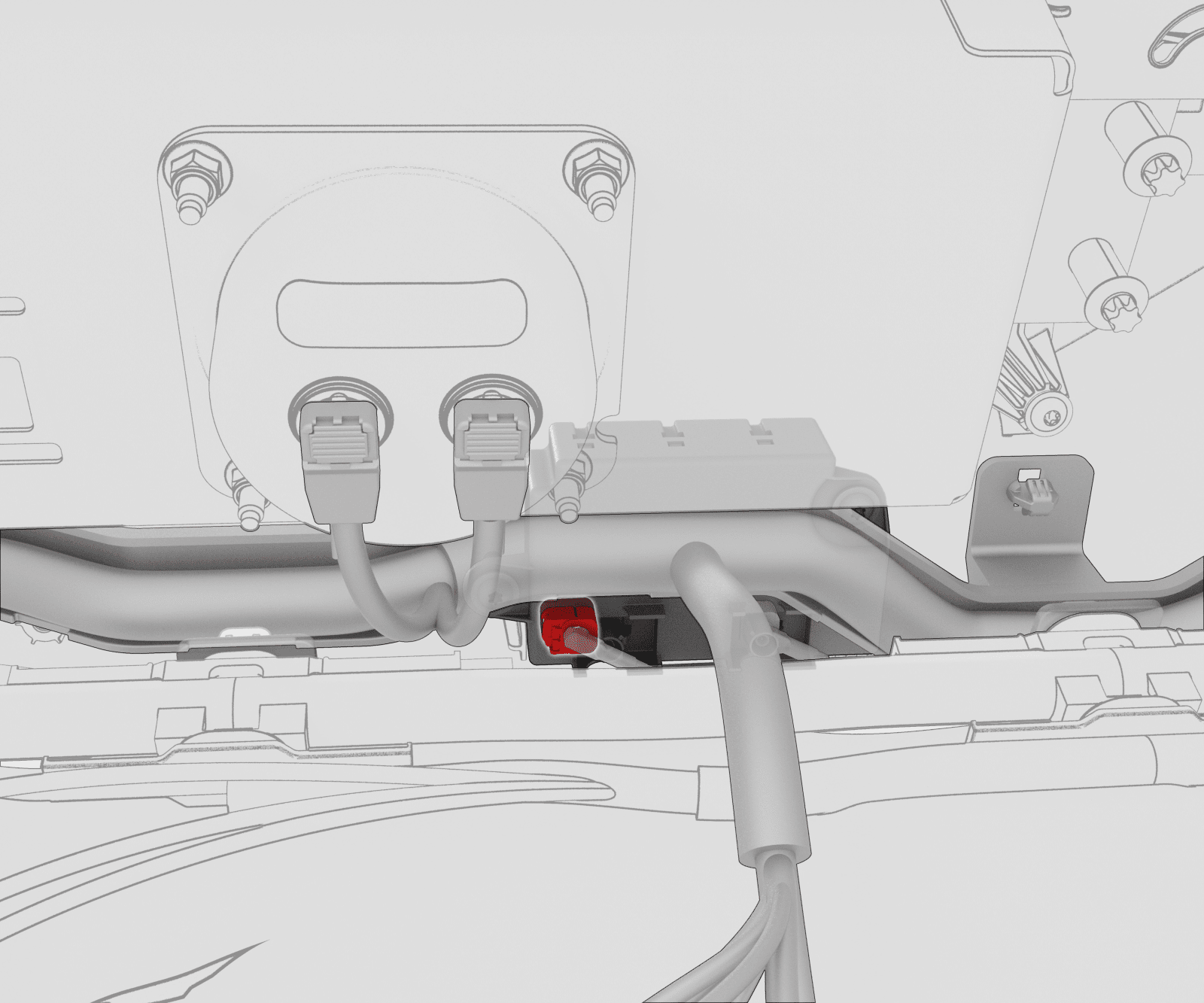

    图 1. 图示为左侧驾驶，右侧驾驶类似
  33. 从横梁上轻轻松开仪表板支架，以便操作 E-call 天线。请参阅仪表板支架（拆卸和安装）。

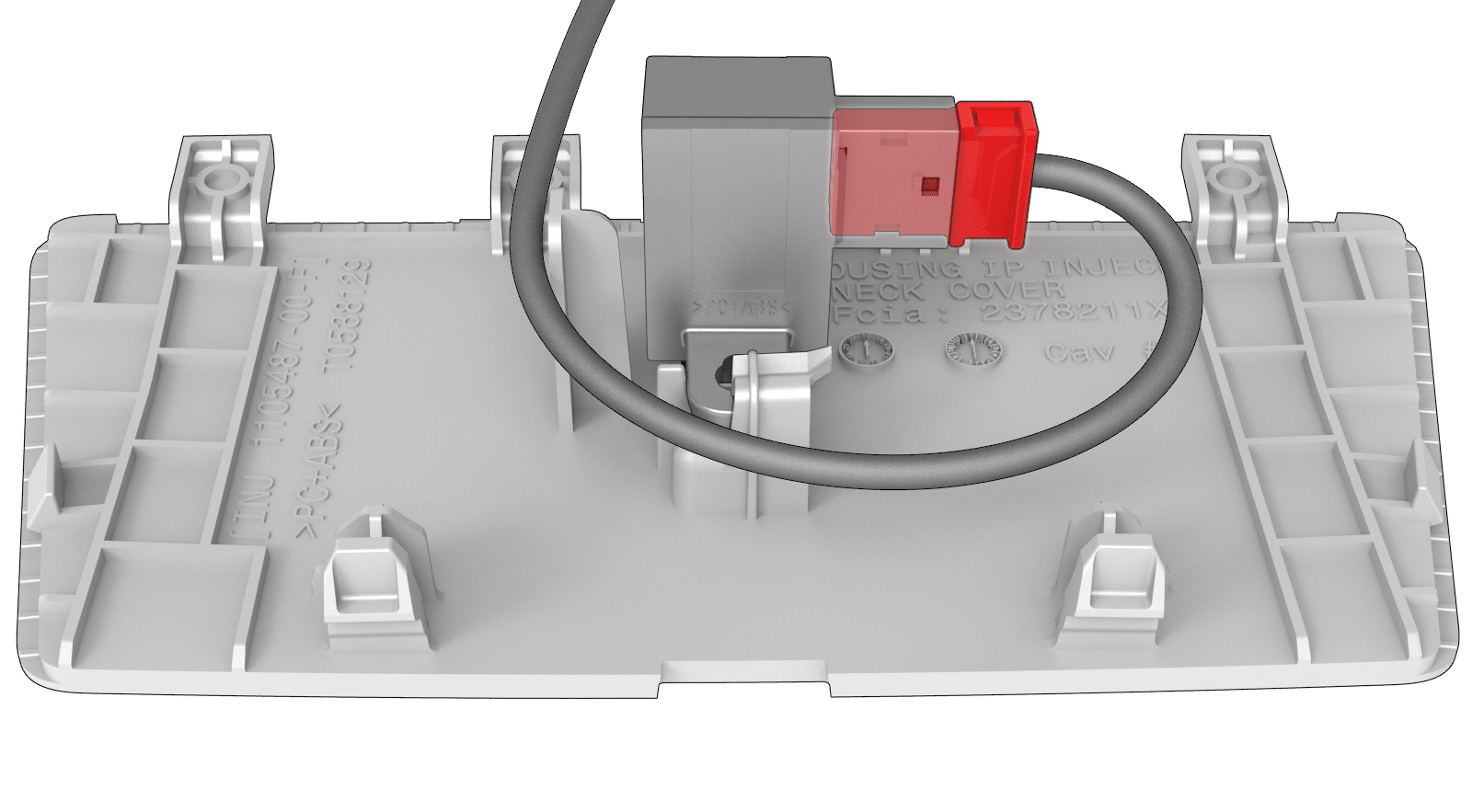

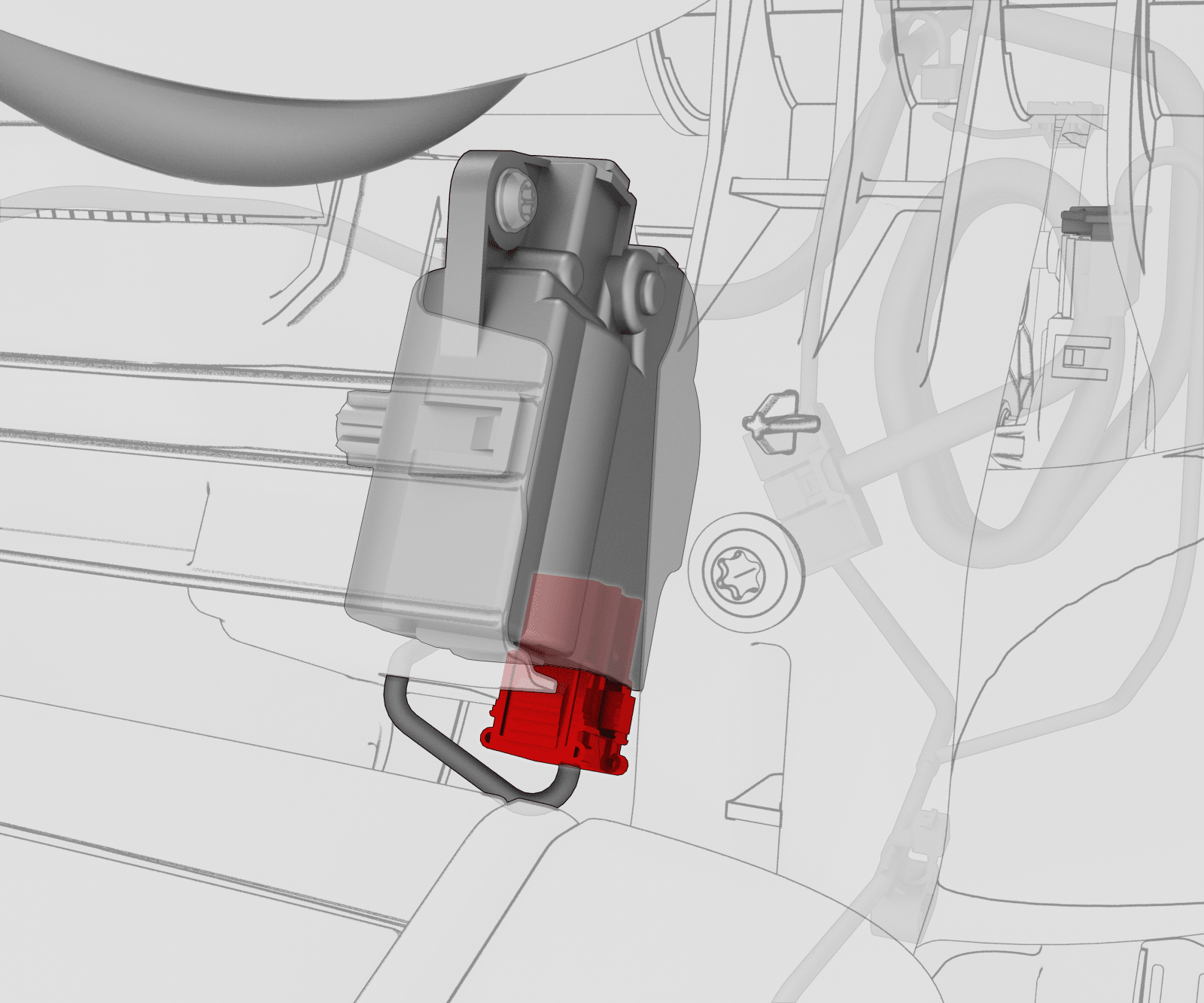

  34. 断开线束连接器与 E-call 天线的连接。
  35. 从横梁上拆下仪表板支架。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必清洁固定到暖通空调总成顶部的线束。
  36. 拆下将 RH 气波槽固定到横梁的螺钉 (x2) （扭矩 2.3 Nm），然后从暖通空调总成上拆下 RH 气波槽。
  37. 拆下 LH 和 RH 前部主毡毯。
  38. 断开顶篷电气线束。
  39. 松开用于固定顶篷电气线束的夹子，将其放在一边。

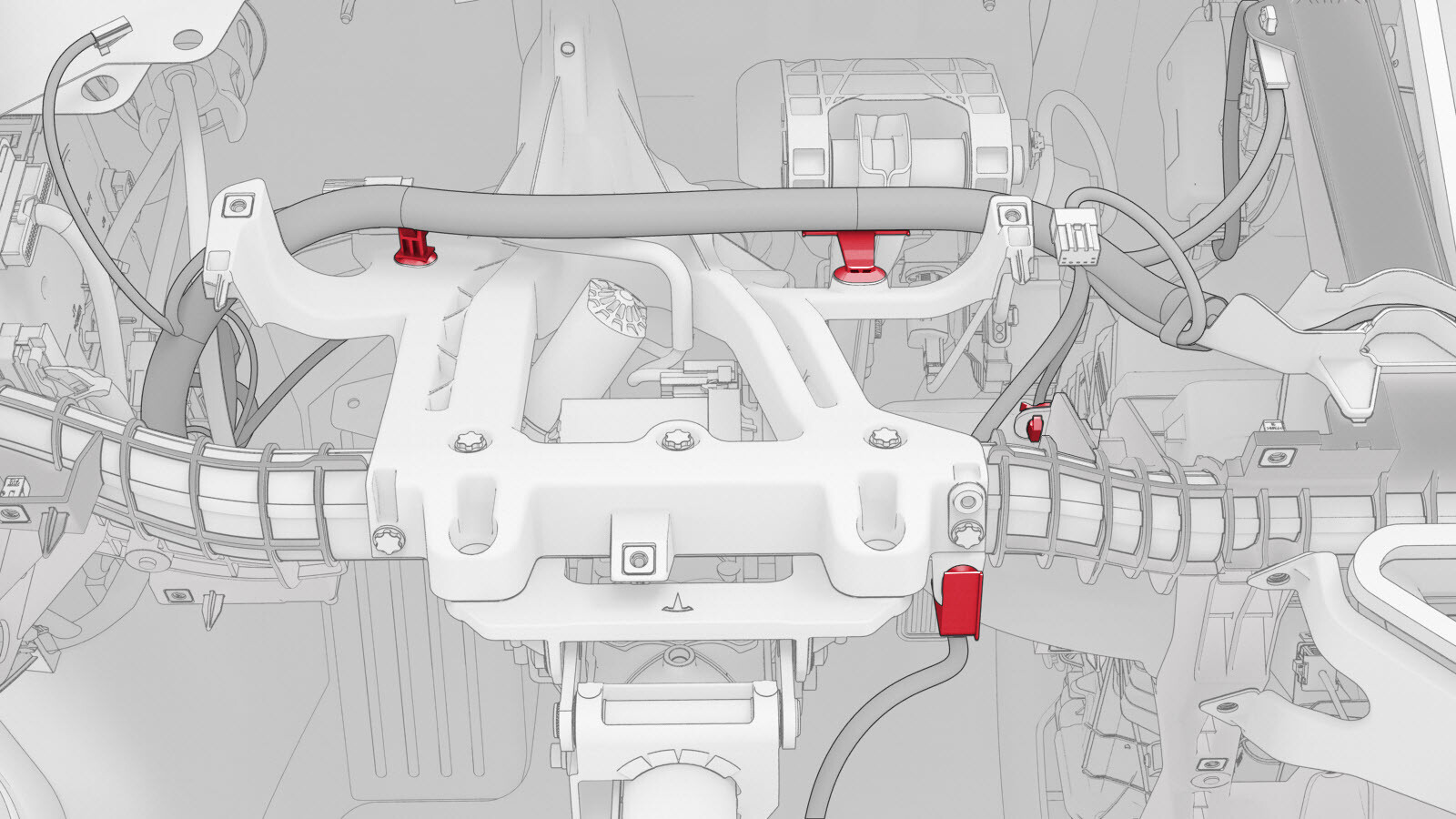

    图示为左侧驾驶，右侧驾驶类似

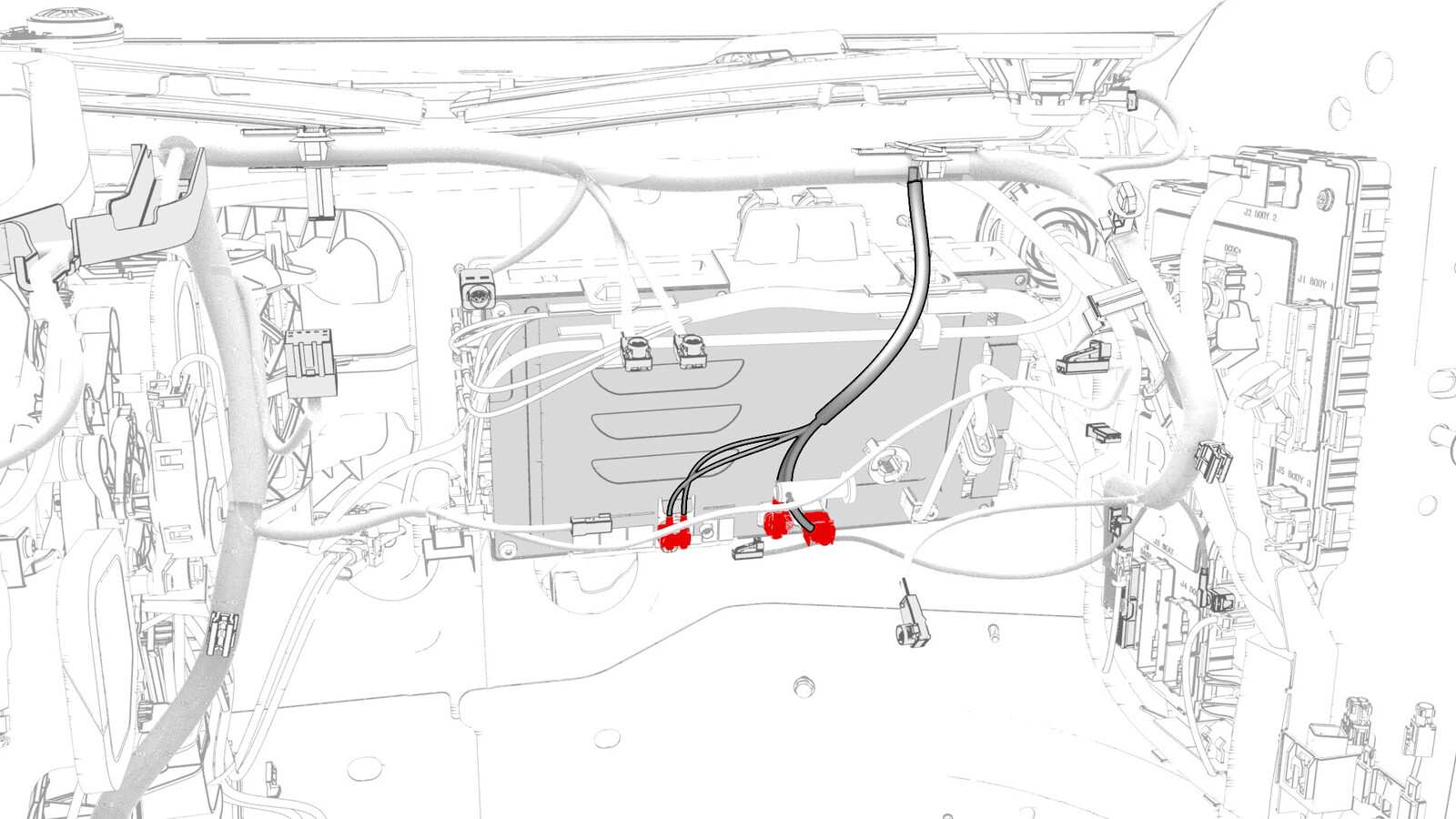

  40. 从 LH 车身控制器模块上断开仪表板线束连接器，然后从 LH 车身控制器附近的仪表板上拆下线束夹。
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器 J6（前围板）、1 个连接器 J9（暖通空调）、2 个同轴连接器。

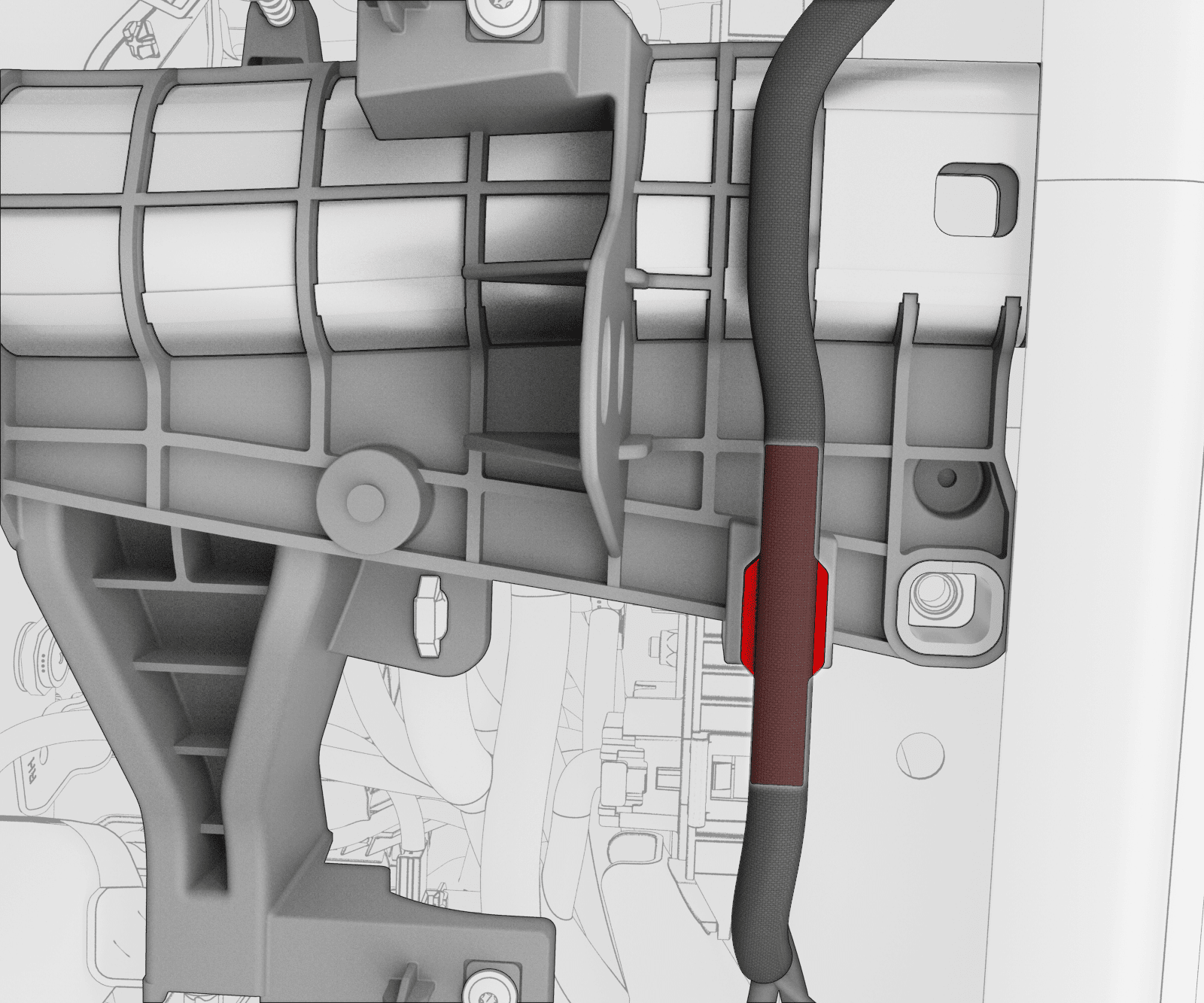

    图示为左侧驾驶，右侧驾驶类似

  41. 从电子转向柱上断开仪表板线束连接器。
  42. 松开将电气线束固定到转向柱的夹子。

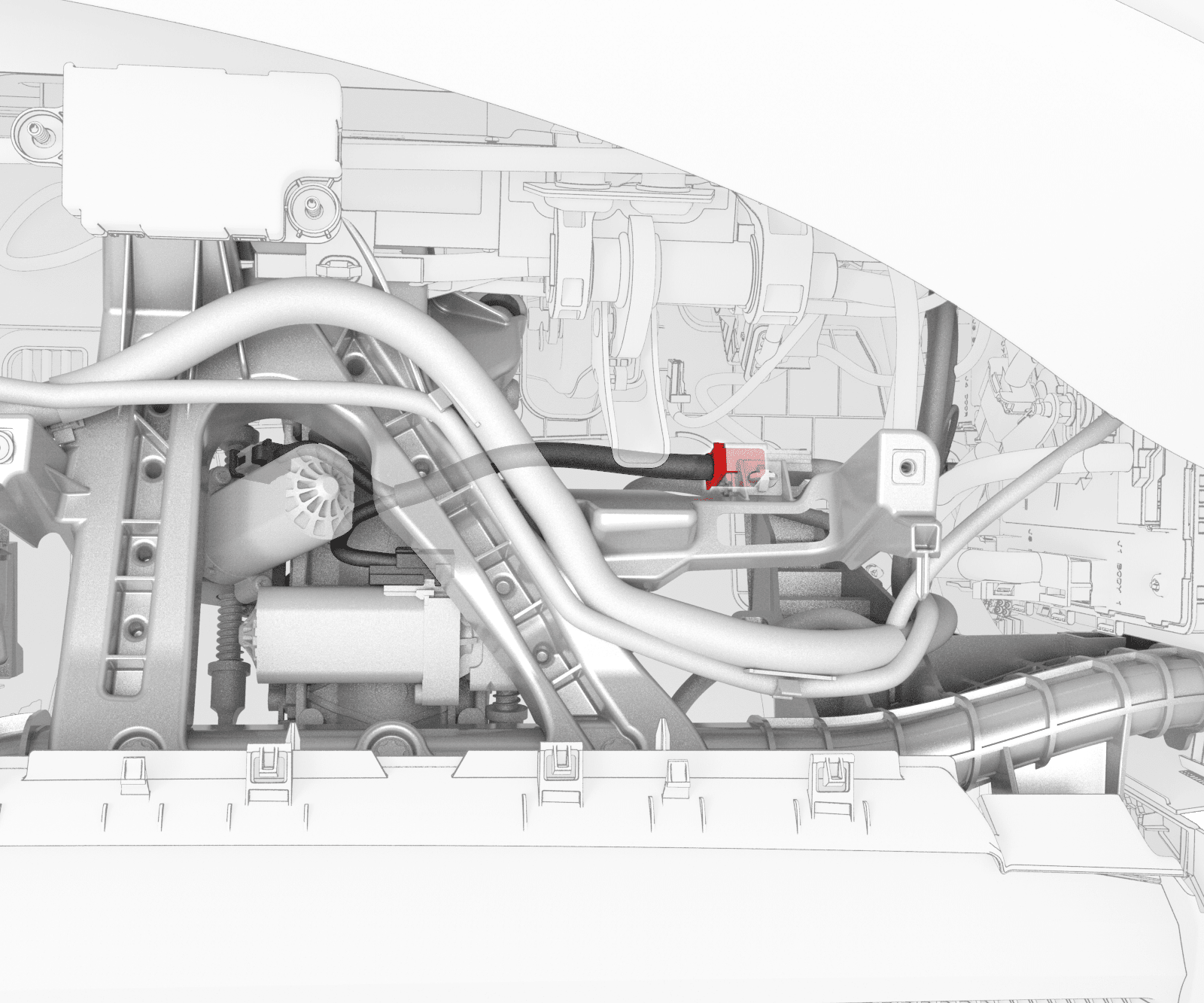

  43. 断开仪表板电气线束连接器与暖通空调风扇电机的连接，然后从横梁上松开鼓风机电机线束夹 (x2)。
  44. 从正温度系数加热器上断开仪表板线束连接器。
  45. 松开将仪表板电气线束固定到正温度系数加热器的夹子。

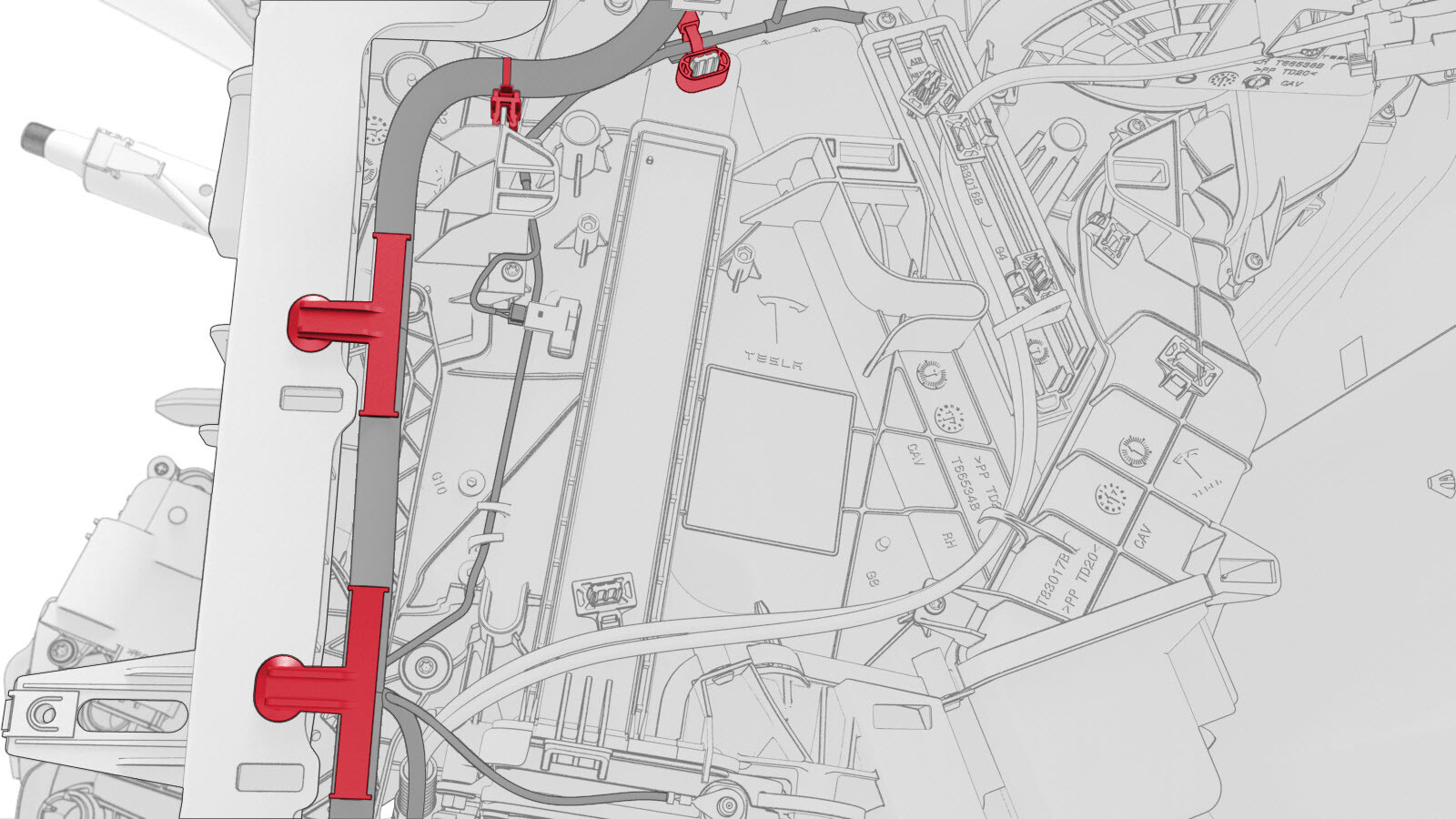

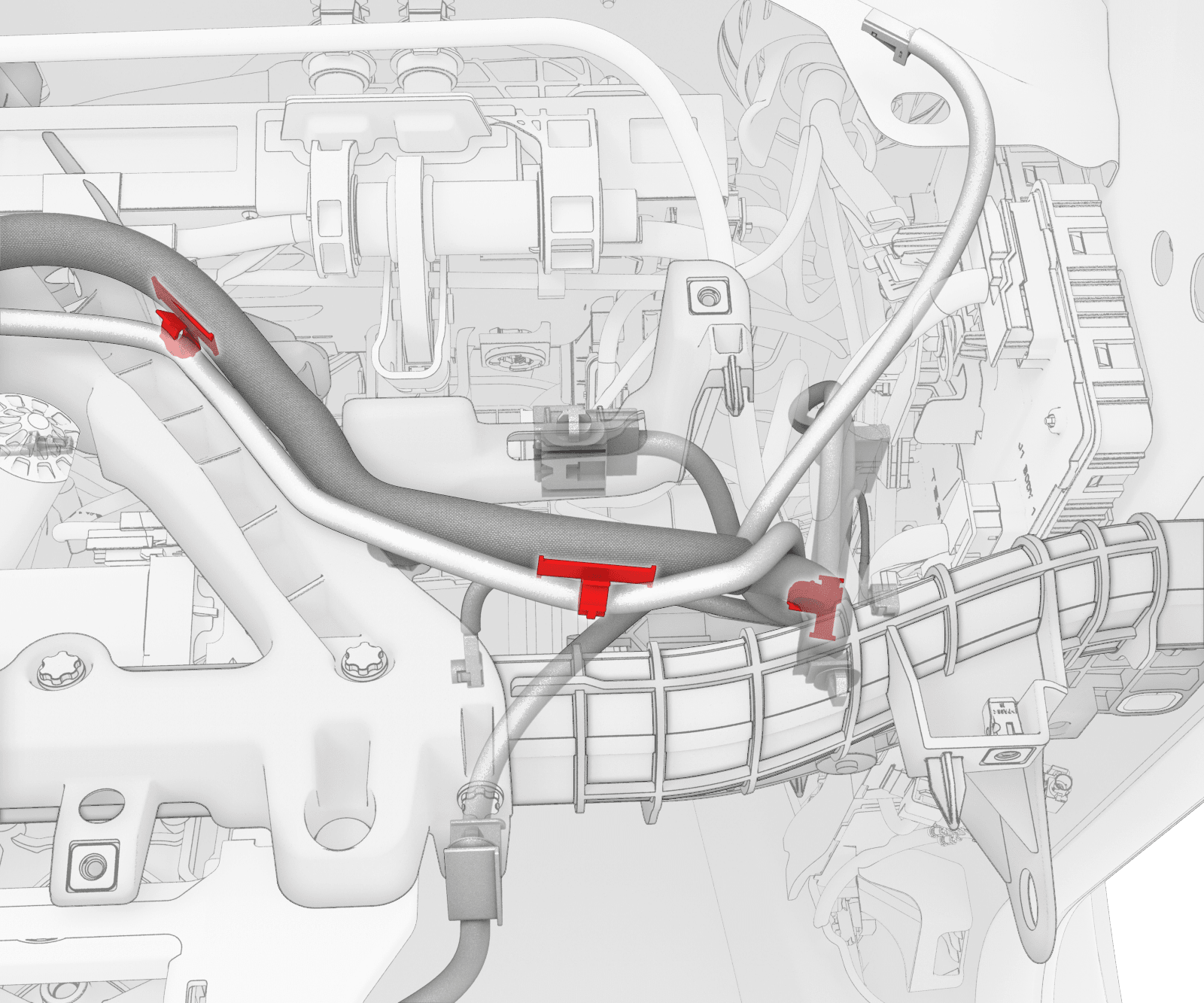

  46. 从横梁顶部拆下仪表板线束夹 (x3)，然后从仪表板线束上松开暖通空调线束。
  47. 松开将仪表板电气线束固定到暖通空调总成 RH 侧的夹子。
  48. 拆下将仪表板线束接地带固定到正温度系数加热器的螺母（扭矩 5 Nm），然后将接地带放在一边。
  49. 拆下并弃用将仪表板电气线束接地带固定到车身 RCM 附近的螺栓（扭矩 8 Nm）。

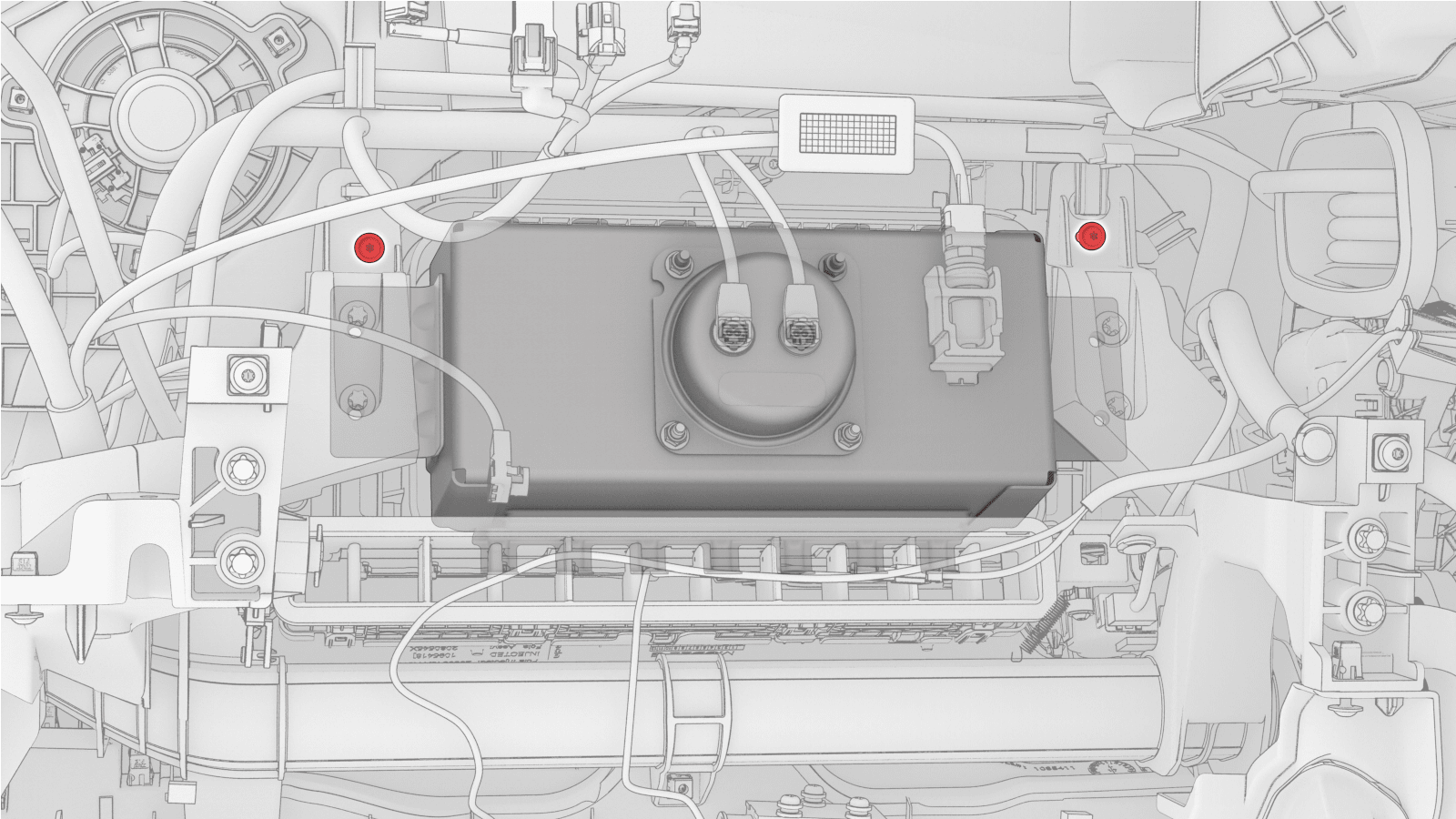

    图 2. 图示为左侧驾驶，右侧驾驶类似

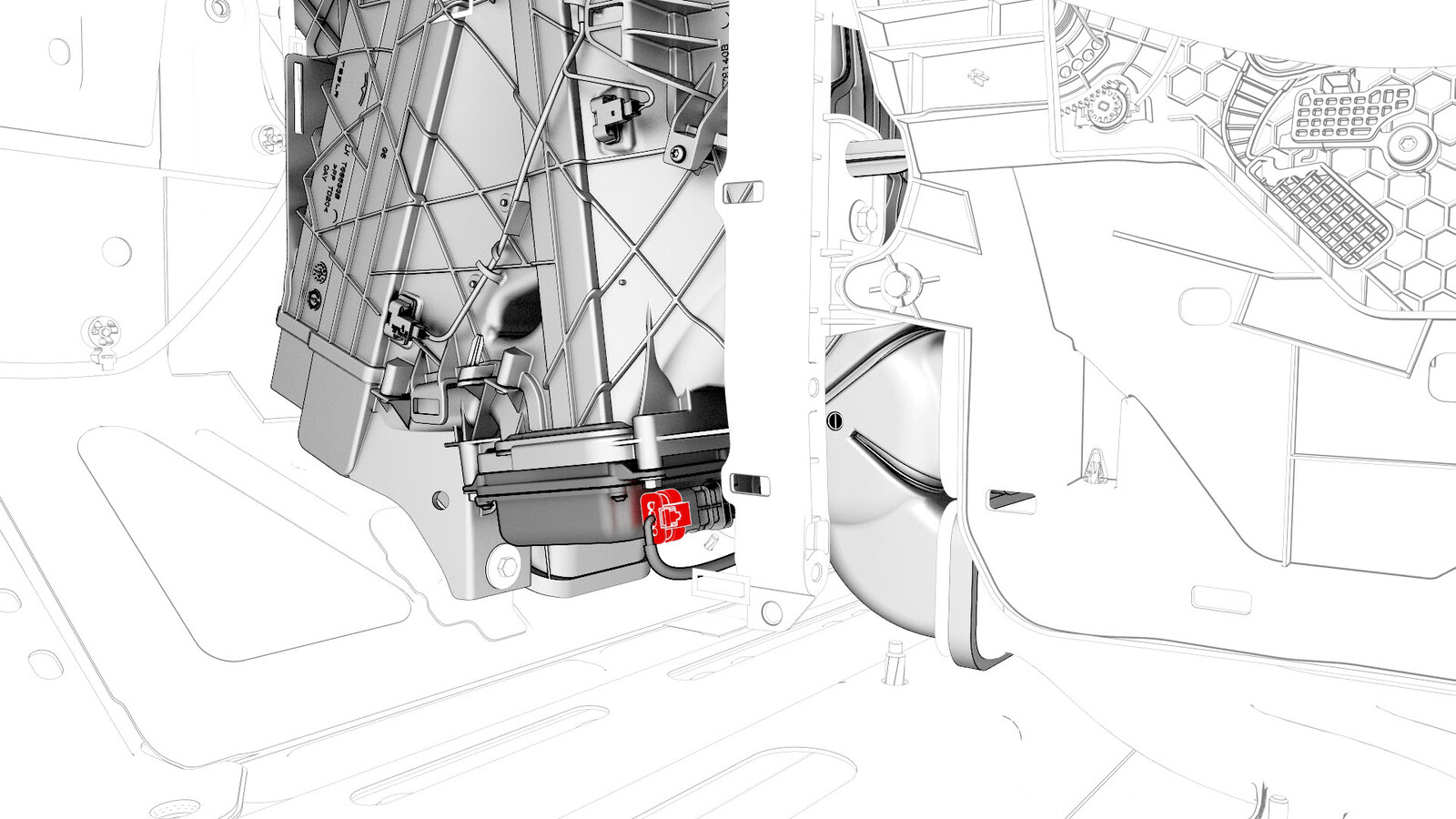

  50. 断开仪表板电气线束连接器与 RCM 的连接。

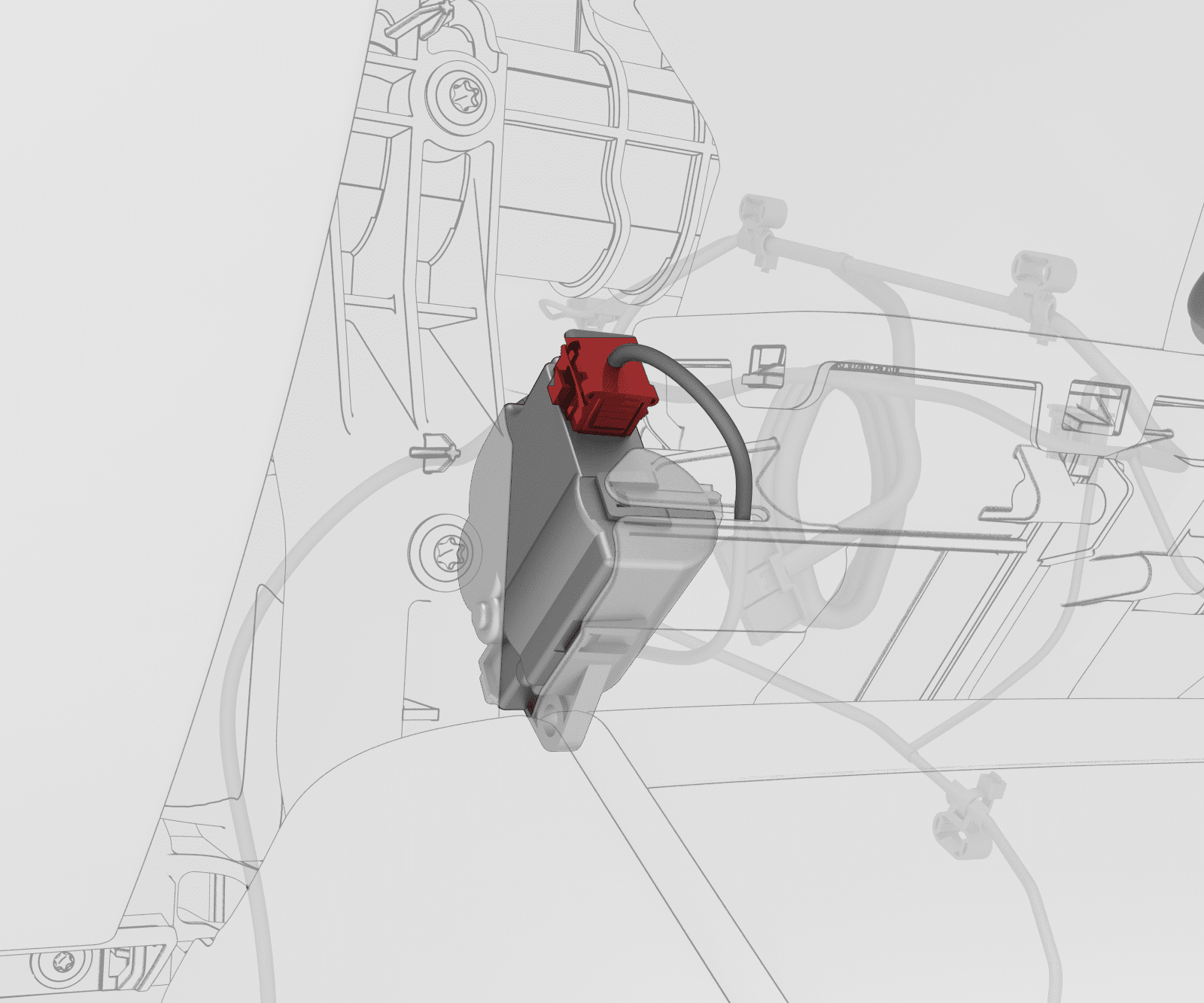

    图 3. 图示为左侧驾驶，右侧驾驶类似
  51. 松开将仪表板电气线束固定到车身的夹子。
  52. 松开仪表板 LH 侧的仪表板线束夹 (x3)。

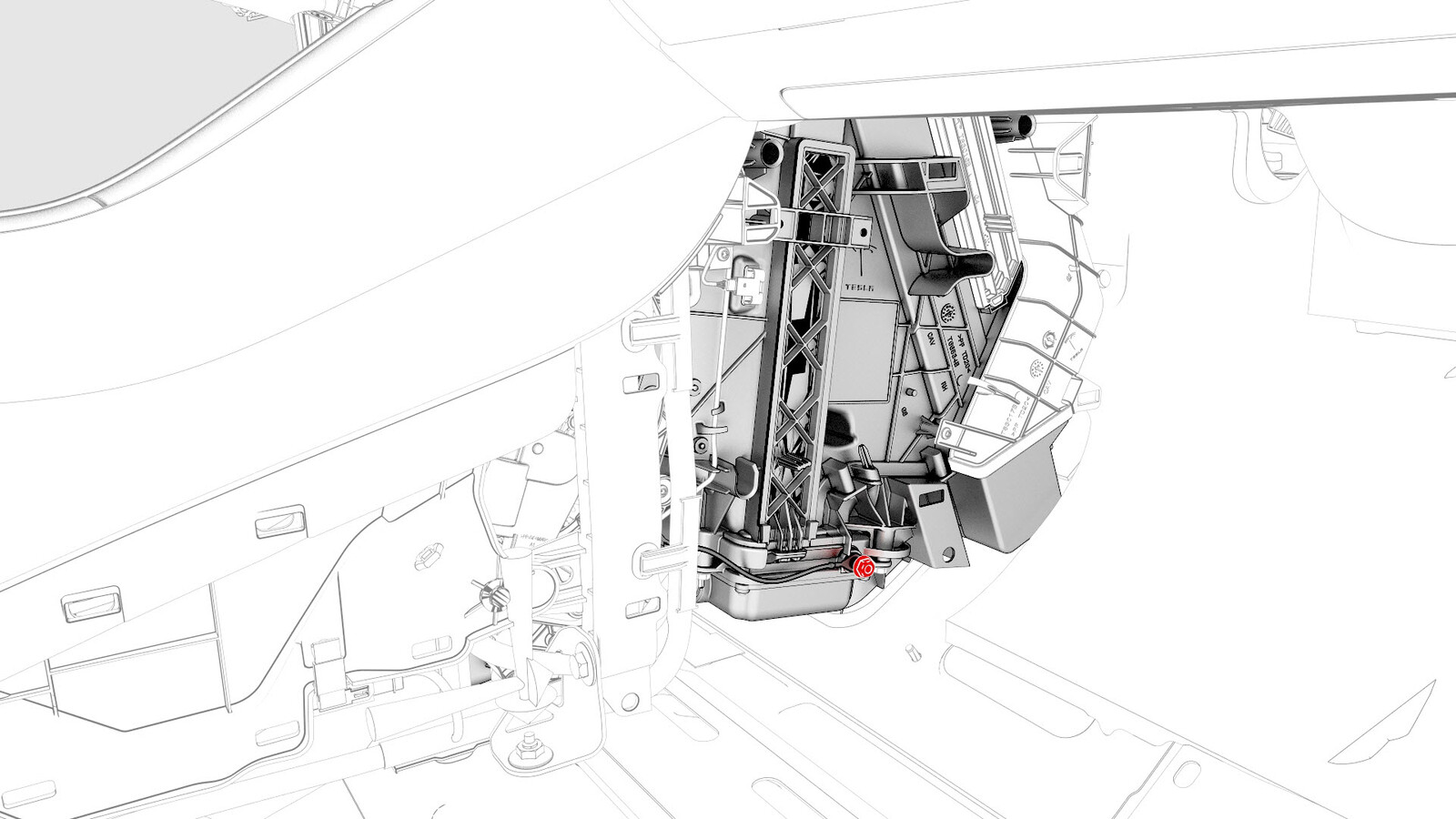

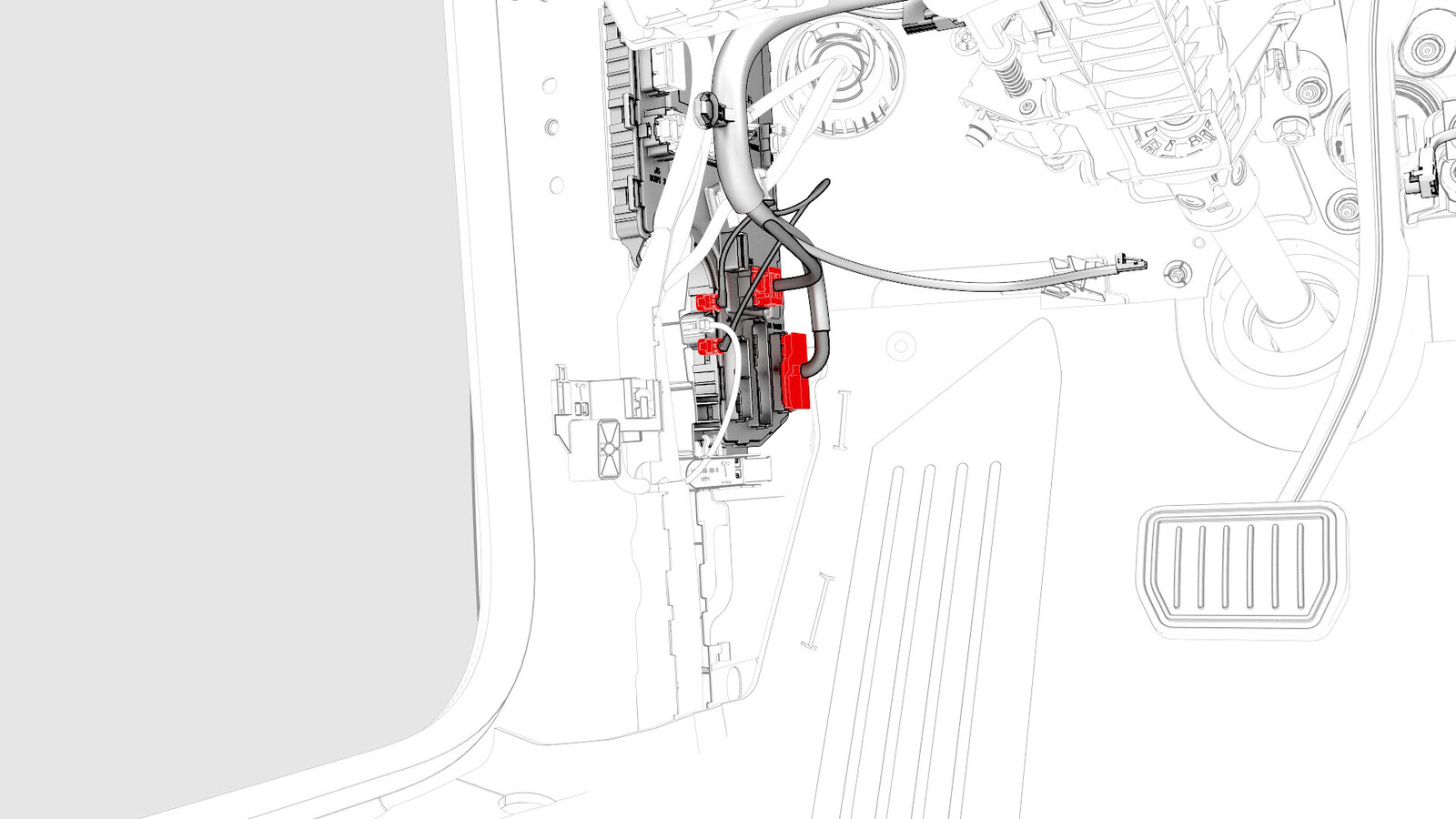

  53. 断开仪表板电气线束与车载电脑连接器的连接。
    Informational PurposesAn informational icon, calling your attention
    注
    配备 E-call 系统的车辆有 4 个连接器，未配备 E-call 系统的车辆有 3 个连接器。
  54. 从暖通空调箱上松开中央扬声器线束。
  55. 断开仪表板电气线束与 RH 车身控制器模块连接器的连接。

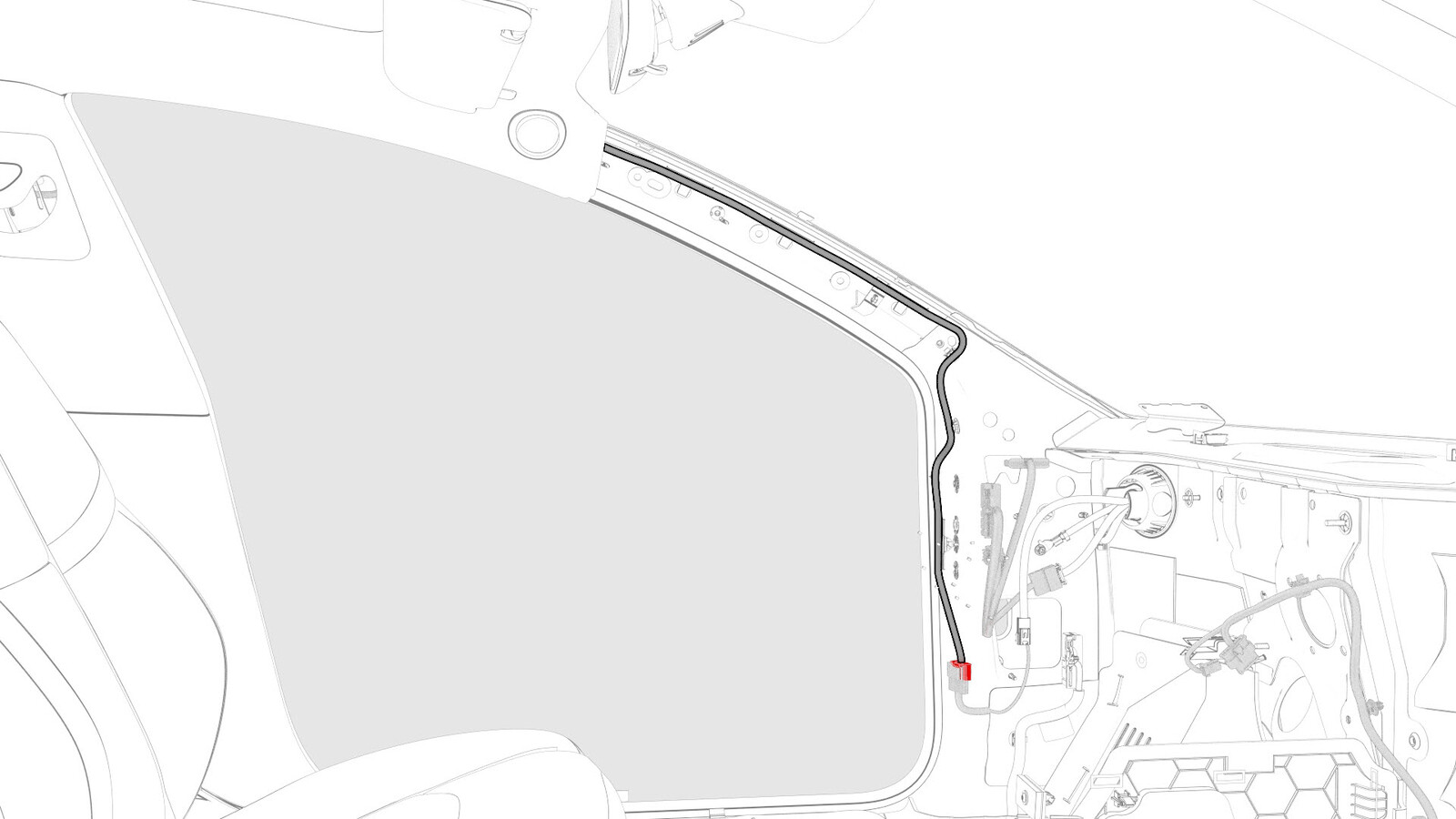

    图 4. 图示为左侧驾驶，右侧驾驶车型有 2 个连接器

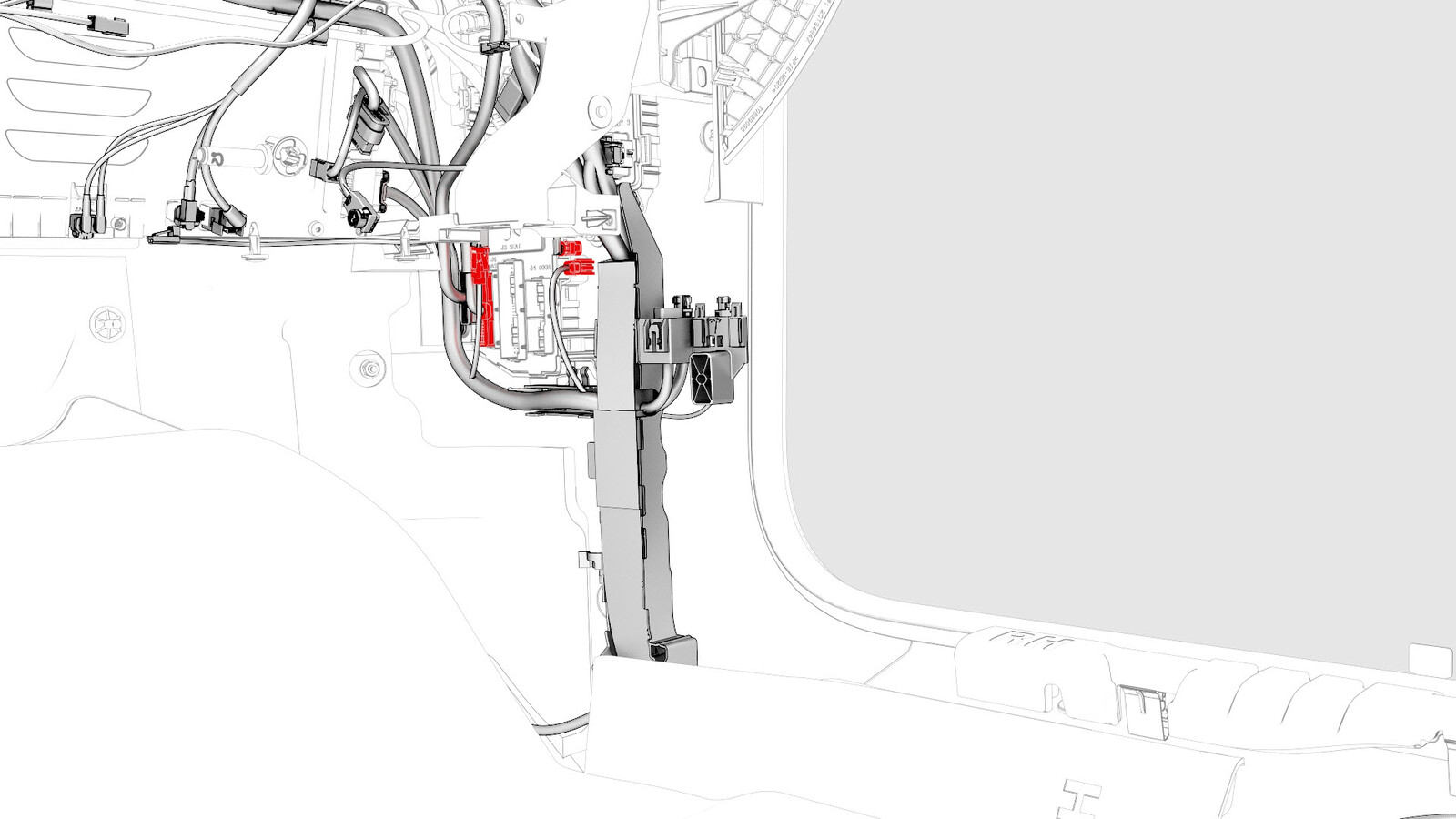

  56. 断开 RH A 柱底部区域的 3 处直列式电气连接器。
  57. 松开横梁上的摄像头线束夹。
  58. 从仪表板线束上松开暖通空调线束夹 (x3)。
  59. 拆下固定 RH 横梁支架的紧固件，然后从车上拆下支架。
    25 Nm (18.4 lbs-ft)
    25 Nm (18.4 lbs-ft)

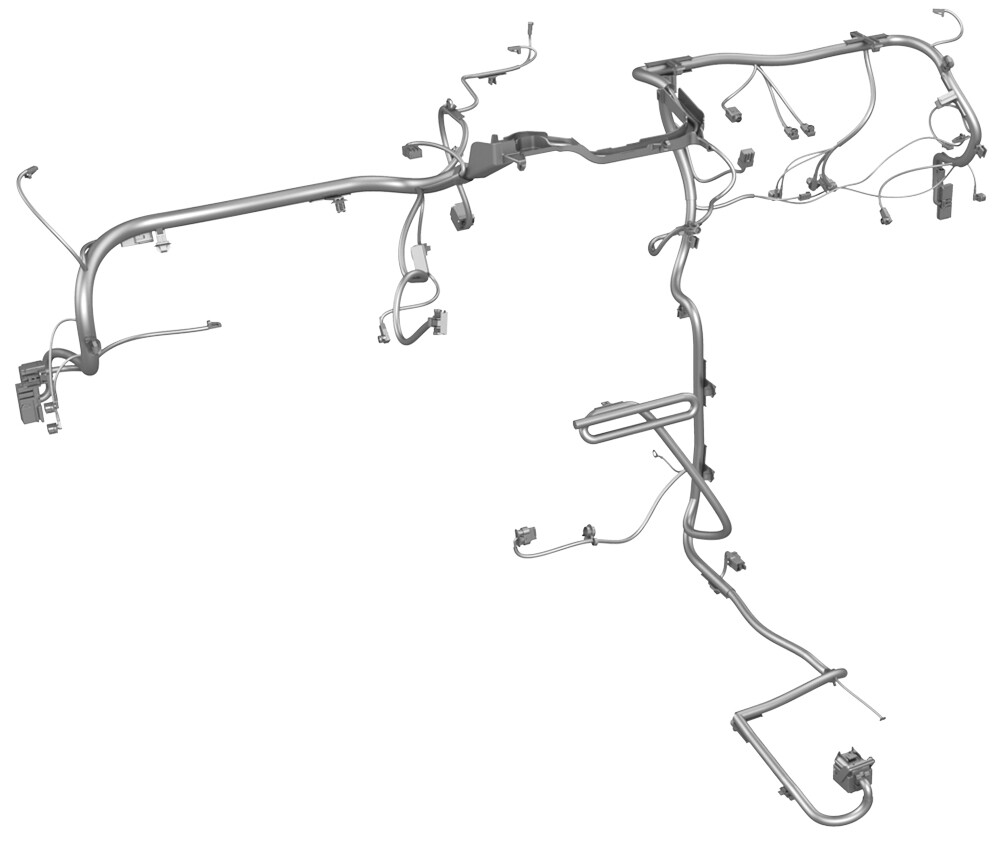

  60. 从中控台区域拆下仪表板线束，并将其移到一旁。
  61. 从横梁上拆下仪表板线束。
    Informational PurposesAn informational icon, calling your attention
    注
    记住仪表板线束布线以便安装

安装

安装程序与拆卸程序相反。
