连杆 - 前 - 上 - 后 - 左侧（拆卸和更换）

校正代码 31031402 1.92 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-20: 删除了程序中的视频。
  • 2026-10-09: 更新了程序，更新后为通过部分降低后副车架总成拆下后上前连杆。
设备：
  • 1135103-00-A 牵引钩弹簧压缩器工具，Model 3
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 使用副车架举升工具部分降低后副车架和驱动电机总成，以便后续拆卸后上前连杆螺栓。请参阅 副车架总成 - 后（拆卸和安装）。
    注
    请勿使后副车架完全脱离车辆。建议将后副车架降低 4 英寸或 10.25 厘米。
    注
    无需断开后驱动电机变流器入口软管和冷却液出口软管。
    警告
    降下副车架时请谨慎操作，因为此时还有多个部件仍处于连接状态。请勿过度拉紧这些部件。冷却液管路仍处于连接状态。注意观察夹紧点。建议寻求他人协助。

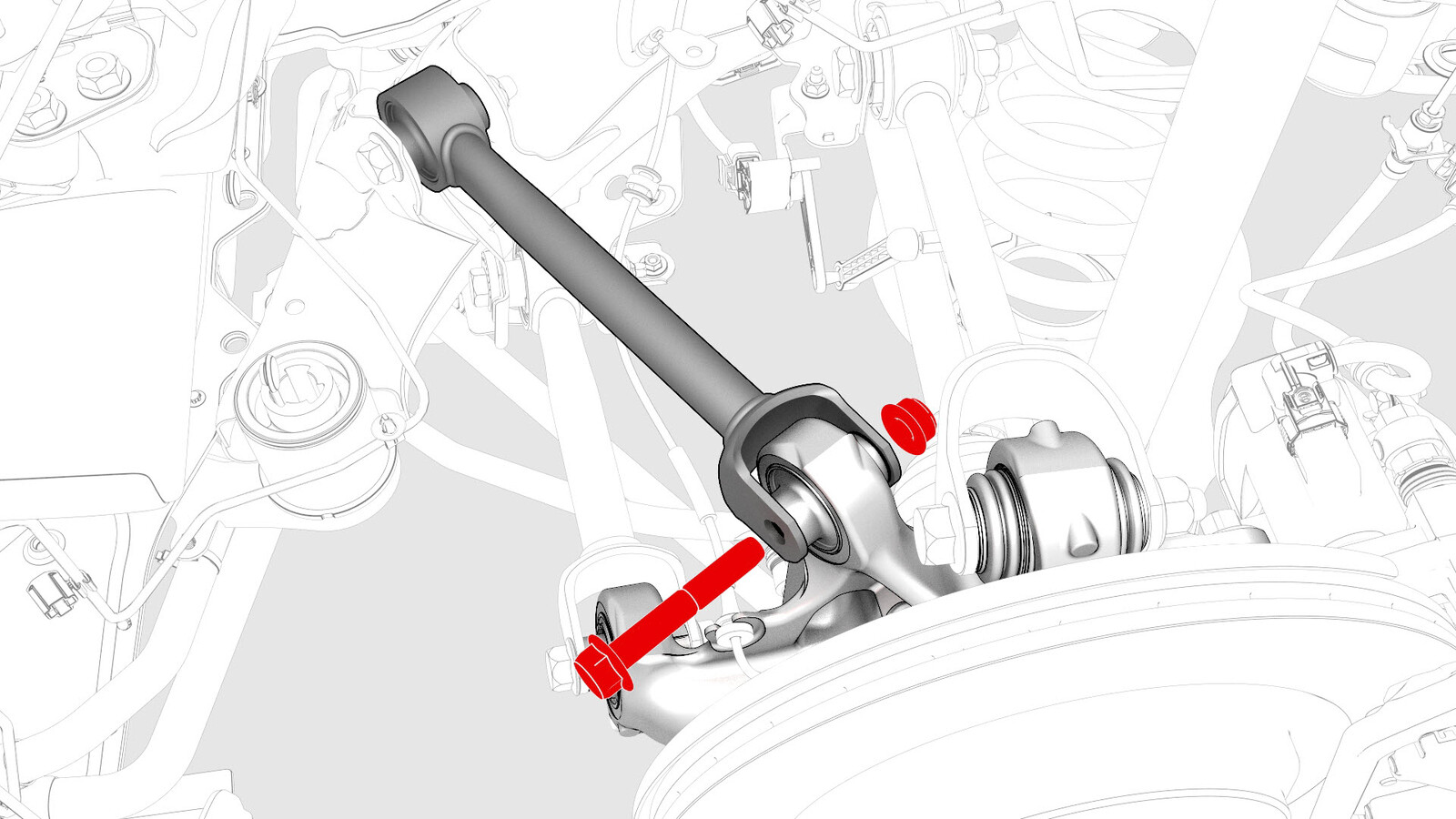

  4. 拆下将左侧后上部前连杆固定到转向节的螺栓和螺母。
    76 Nm (56.0 lbs-ft)

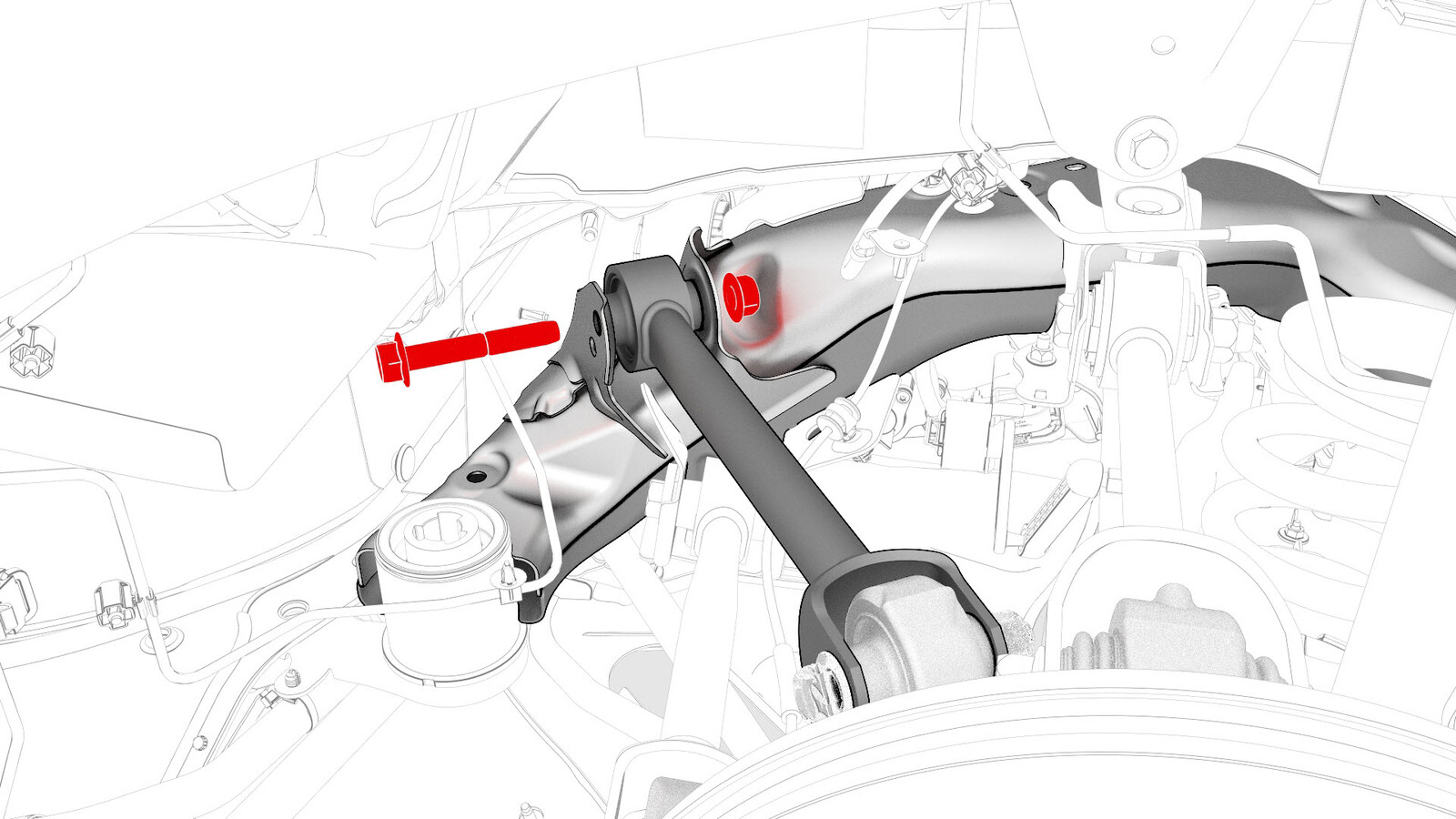

  5. 拆下将左侧后上部前连杆固定到副框架的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    注
    转动螺栓数次将端部送出，同时操控上前连杆，为将连杆从后副车架上拆下留出足够空间。见上述视频。

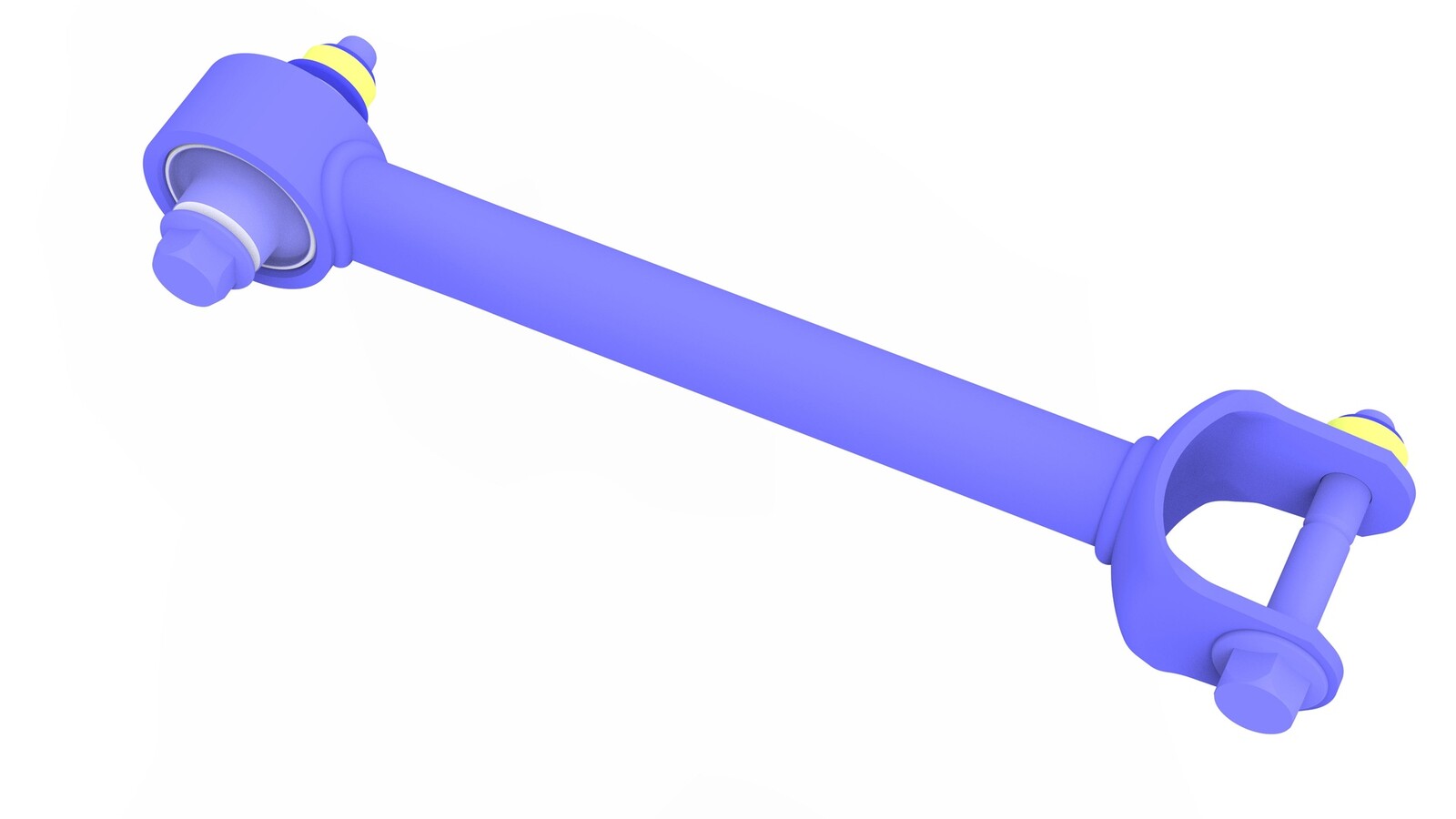

  6. 从车上拆下左侧后上部前连杆。

安装

  1. 将左侧后上部前连杆安装到幅框架，然后用手拧紧螺母和螺栓。
    注
    在后续步骤中紧固。
    警告
    请勿强行将螺栓拧入位。转动螺栓数次以对齐，同时移动连杆。见上述视频。
  2. 安装将左侧后上部前连杆固定到万向节的螺母和螺栓。
    注
    在后续步骤中紧固。
  3. 缓缓将后副车架和后驱动电机总成举升至正确位置，然后安装后副车架总成。
    警告
    请注意，在举升副车架时，请勿损坏高压线束和冷却液软管。
  4. 用手拧紧将后副框架固定到车身的新螺栓 (x2)。
    注
    螺栓将在本程序的后续步骤中紧固。
  5. 将左侧剪力板安装到后副框架和高压电池上，然后用手拧紧将剪力板固定到副框架的螺栓。
    注
    螺栓将在本程序的后续步骤中紧固。
  6. 用手拧紧将左侧剪力板固定到高压电池的小号螺栓。
    注
    螺栓将在本程序的后续步骤中紧固。
  7. 针对右侧剪力板重复第 GUID-452A1E31-5D1E-4B1A-8C3E-746FDEE81B72.html#TASK_TV5_1BD_VKB__GUID-A17437E0-857E-4977-8F26-FEE830EE6A39 步和第 GUID-452A1E31-5D1E-4B1A-8C3E-746FDEE81B72.html#TASK_TV5_1BD_VKB__GUID-679E21DE-1E70-4465-8893-15CB39682E4A 步。

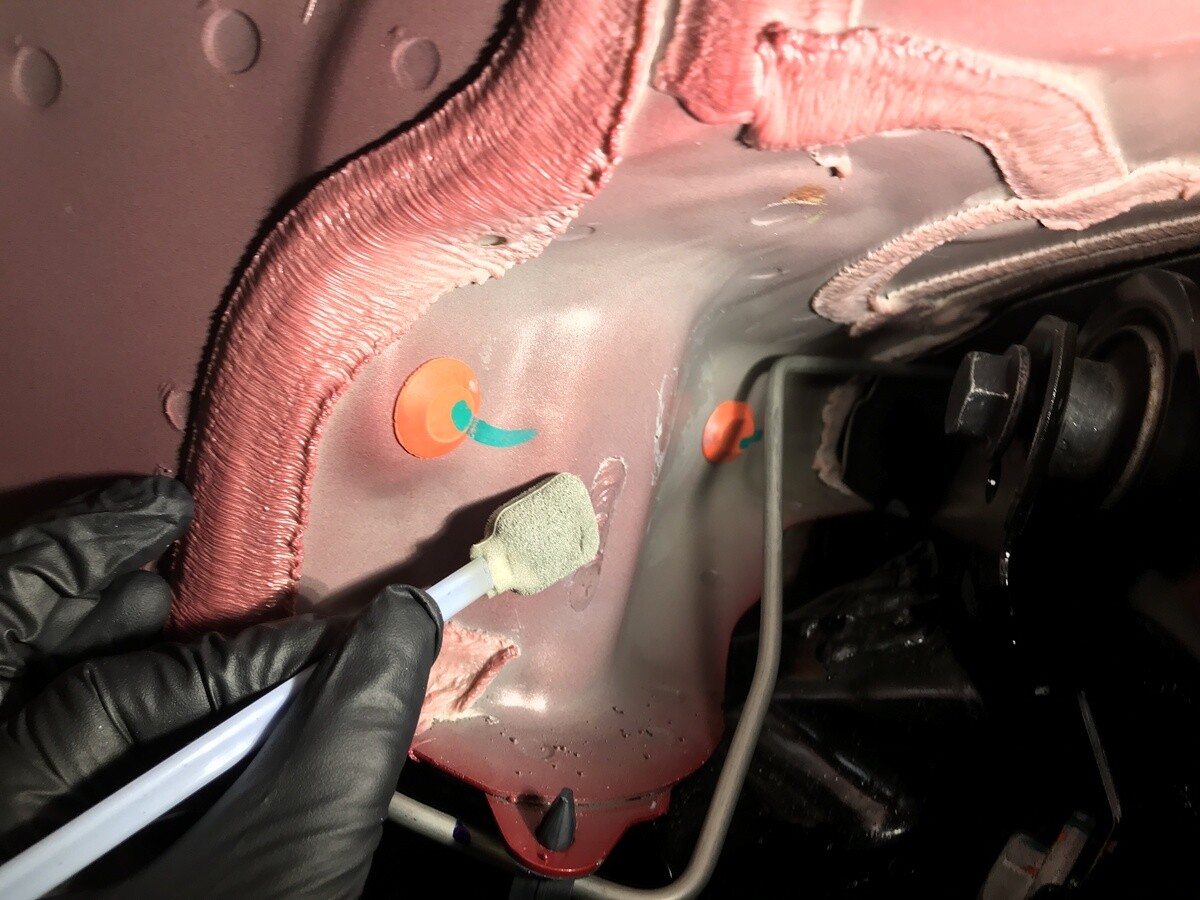

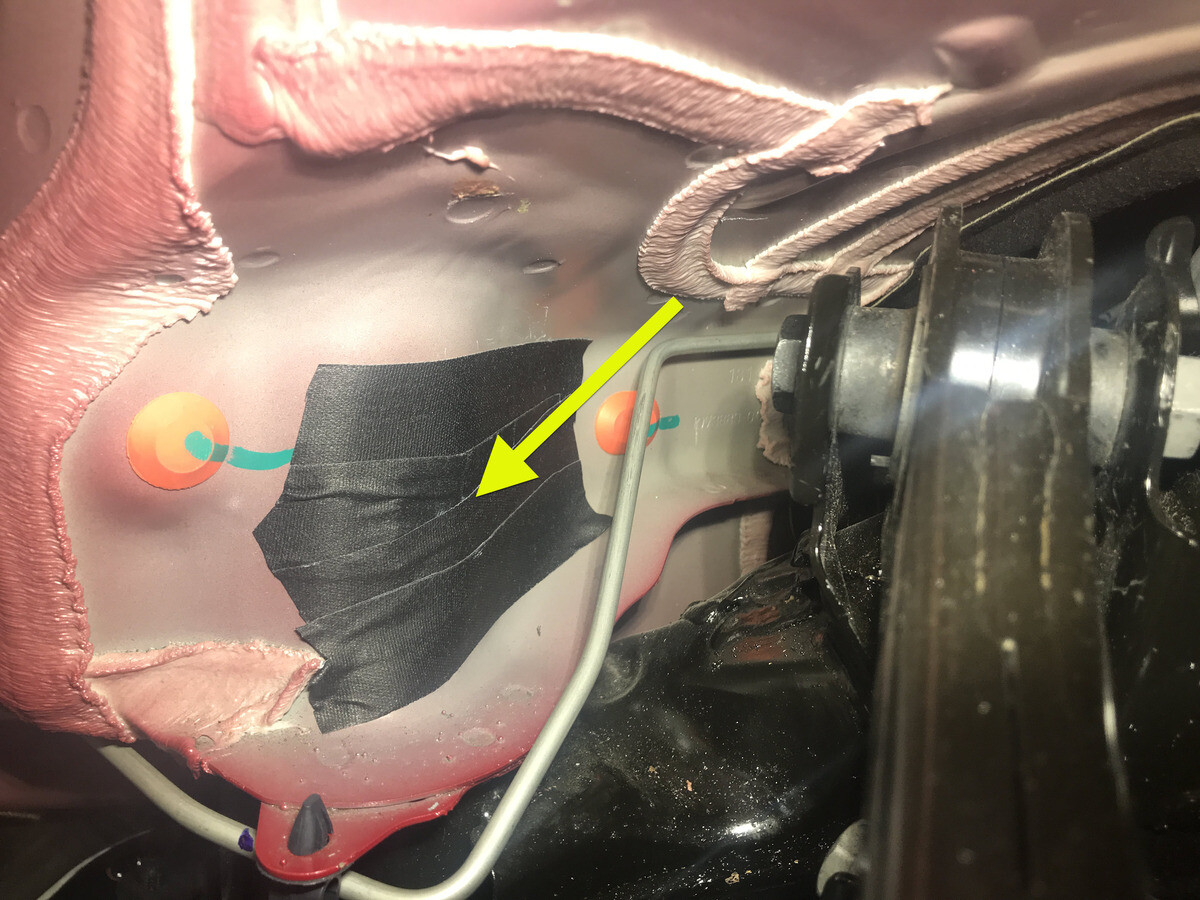

  8. 按照拆卸时标记的位置放置副车架。
    注
    尽可能地将副车架放回原位。
  9. 紧固将左后和右后副车架固定到车身的螺栓，然后用油性记号笔标记螺栓。
    提示
    推荐使用以下工具
  10. 紧固将左右剪力板固定到车辆的大号螺栓，然后用油性记号笔标记螺栓。
    125 Nm (92.2 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 6 英寸加长件
  11. 拧紧将左侧和右侧剪力板固定到车辆的小号螺栓。
    35 Nm (25.8 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 3 英寸加长件
  12. 紧固将冷却液软管固定到左右剪力板的树形头卡子。

    左侧剪力板如图所示，右侧剪力板类似

  13. 松开系带并降下副车架举升工具。
  14. 断开空气管路与副车架举升工具的连接，然后将该工具从车辆下部拆下。
  15. 将后驱动电机至高压电池线束的高压电池后驱动电机连接器把手抬至最高处。
  16. 将高压连接器专用工具安装到高压电池后驱动电机连接器上。
  17. 用双手将后驱动电机至高压电池线束的高压电池后驱动电机连接器牢固连接到高压电池接头上。
    警告
    确保连接器与接头稳固连接，两个固定销都插入把手中。
  18. 从高压电池后驱动电机连接器上拆下高压连接器专用工具。
  19. 滑动释放装置，将高压电池后驱动电机连接器把手锁定在固定位置。
  20. 确认高压电池后驱动电机连接器完全就位，然后比对连接器两侧，确保正确固定到位。
    注
    连接器就位不当可能在日后导致连接器损坏和后驱动电机故障。
  21. 安装将后驱动电机高压电气线束支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 4 英寸加长件
  22. 安装高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。
  23. 安装后平衡杆。请参阅 平衡杆 - 后（拆卸和更换）。
  24. 将左右副车架电气线束桶型夹紧固到车身上。

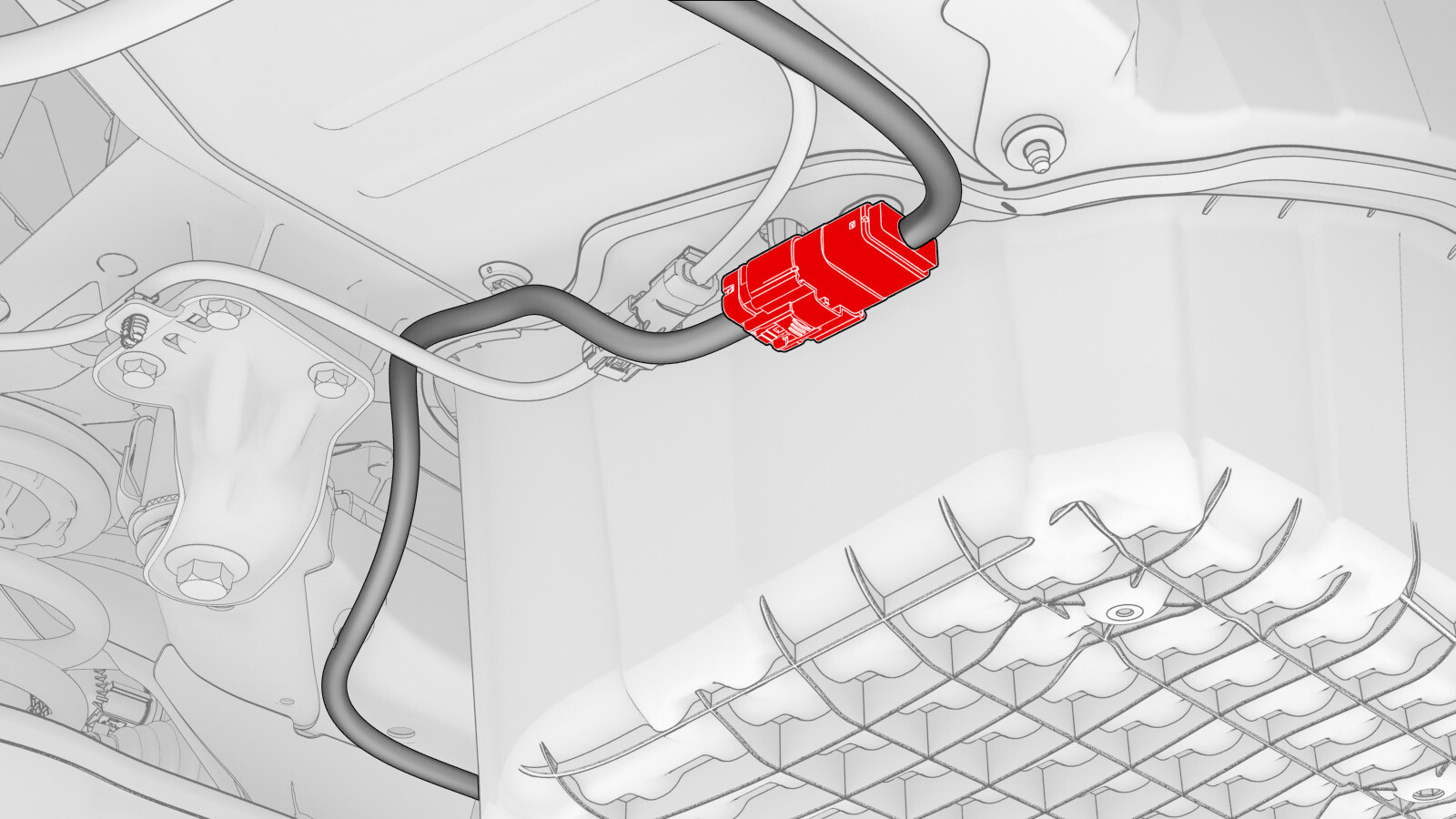

  25. 连接 12V 副车架线束左右电气连接器。
    图 1. LH 如图所示，RH 类似
  26. 安装将后驱动电机接地带固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
    注
    如果拆卸期间车上有垫圈，则重新安装此垫圈。
  27. 安装顶部支座处用于固定左右后减震器的螺栓。
    41 Nm (30.2 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 3 英寸加长件

    左侧如图所示；右侧类似。

  28. 将弹簧压缩器从左后和右后螺旋弹簧上拆下。
  29. 将左后和右后制动钳支架安装到转向节上，然后安装将制动钳支架固定到转向节的螺栓。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E18

    LH 后制动钳如图所示，RH 后制动钳类似。

  30. 拆下将制动盘固定到轮毂轴承的螺栓。
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
  31. 将轮毂千斤顶适配器安装到左侧后轮毂上，然后用手拧紧轮毂螺母。
  32. 使用托臂支架支撑轮毂轴承千斤顶适配器。
    注
    使用后部行驶高度扭矩表确认后悬架已设置到行驶高度规格范围内，如果需要，则调节支架或弹簧压缩器工具。

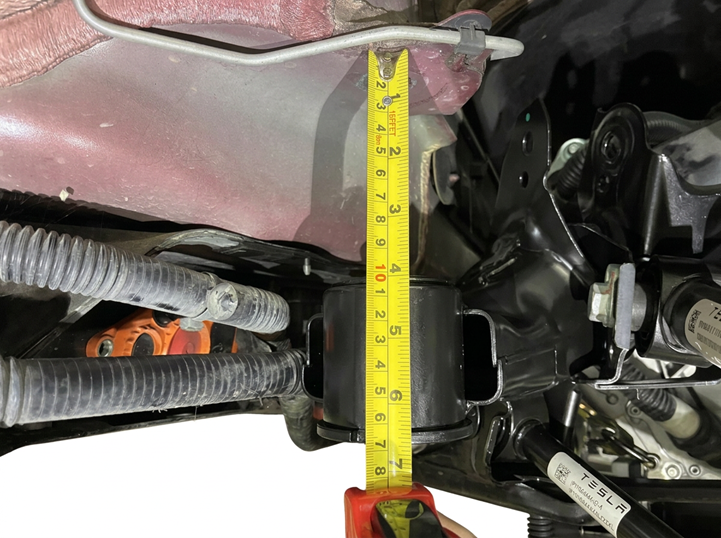

  33. 测量围板底部与后轴中心之间的距离，确保后悬架已设置到车身高度：测得距离应为378 毫米。
  34. 拧紧将左侧后上部前连杆固定到副框架的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
  35. 拧紧将左侧后上部前连杆固定到转向节的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
  36. 拆下左侧后悬架下方的起重机下方支架。
  37. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母，然后将轮毂轴承千斤顶适配器从车辆上拆下。
  38. 安装将左侧后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
  39. 从左侧后弹簧上拆下弹簧压缩器。
  40. 安装后饰板扩散器。请参阅 扩散器 - 后饰板（拆卸和更换）。
  41. 安装后流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。

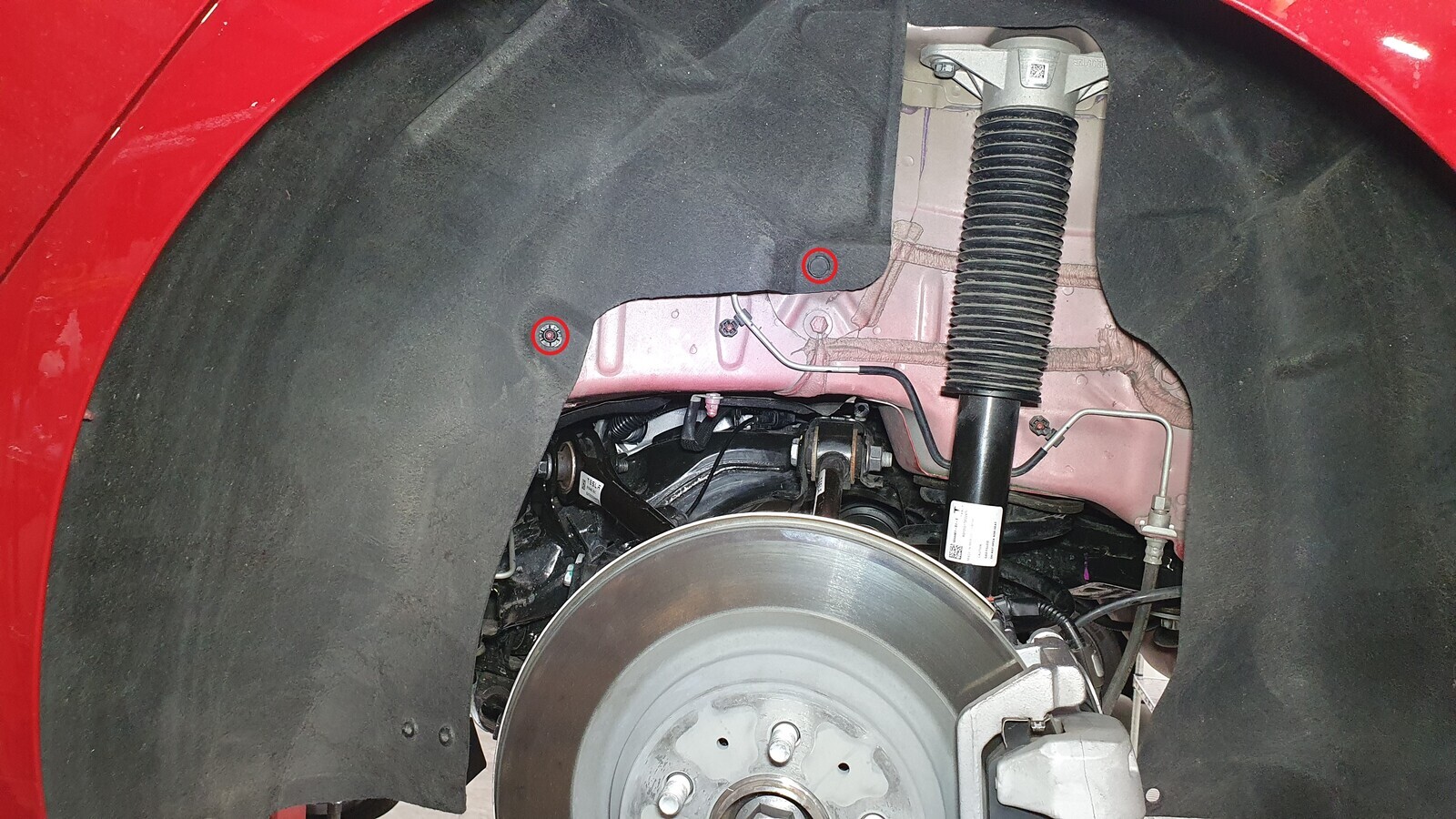

  42. 安装将左侧和右侧轮拱内衬固定到后饰板的夹子。
  43. 安装左侧和右侧后悬架护板。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。
  44. 安装左侧和右侧后车轮。请参阅 轮毂（拆卸和安装）。
  45. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  46. 长按换挡杆上的“驻车”按钮以退出电子驻车制动 (EPB) 维护模式。
  47. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  48. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  49. 将驾驶位和副驾位座椅移回原位。
  50. 将车辆从举升机上移走。
  51. 维修后执行验证试驾。以最低速度 25 英里每小时直线行驶，检查是否存在过大拉力，车辆直行时方向盘是否居中，以及是否建议进行定位。
    注
    根据需要添加校正代码 00040100。
  52. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
