传动装置 - 盖板总成 - 充电接口(北美)(拆卸和更换)

校正代码 44010012 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆卸充电接口盖板总成。请参阅盖板总成 - 充电接口(北美)(拆卸和更换)
  2. 准备静电放电套件。
    Informational PurposesAn informational icon, calling your attention
    请参阅 TN-14-92-003 “静电放电工具”。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    静电放电套件使用不当时,可能导致灵敏电子设备损坏。
  3. 确保接地线的卡扣连接器牢固地固定在静电放电垫上。

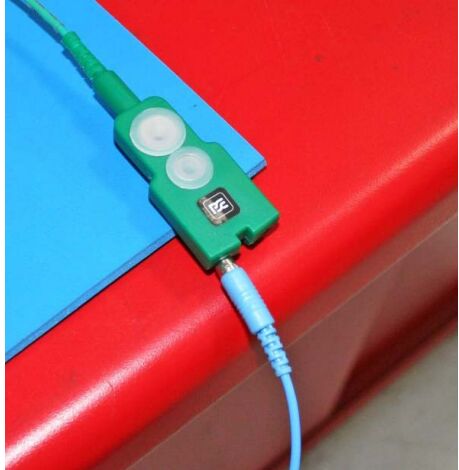

  4. 将鳄鱼夹适配器从腕带末端的香蕉插头上拆下,然后将香蕉插头与接地线相连。
  5. 将接地线连接到接地源,然后戴上静电 (ESD) 放电腕带。
  6. 使用对角切割器小心切开传动装置电气线束上的电缆扎带。

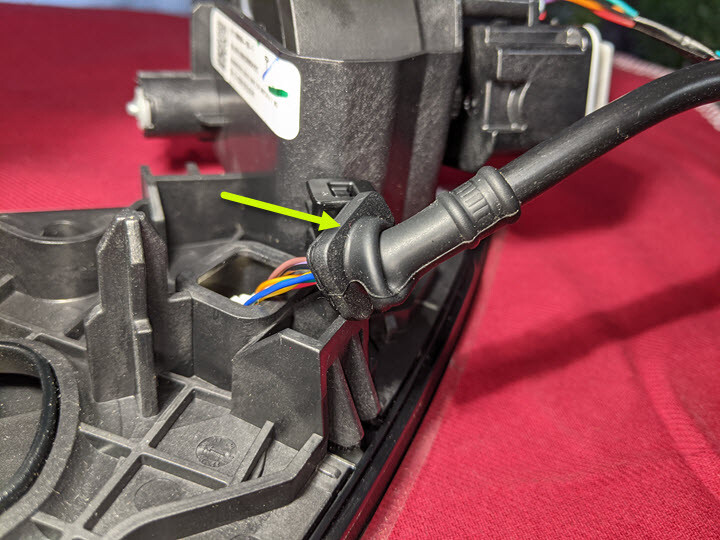

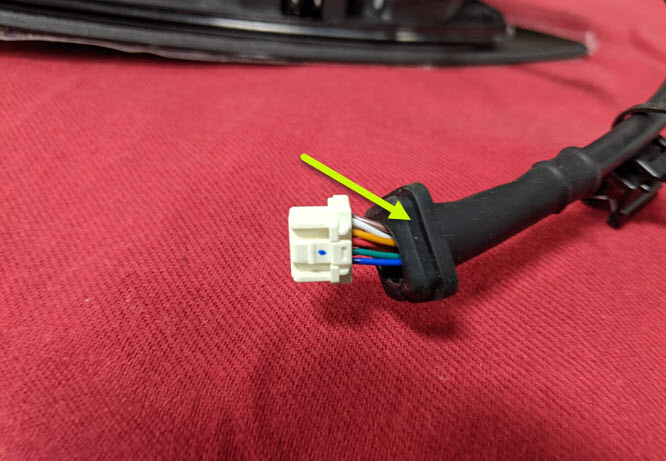

  7. 向后揭下整个索环,露出充电接口盖板电气线束。
  8. 从充电接口盖板上断开充电接口盖板电气线束。
    Informational PurposesAn informational icon, calling your attention
    如果电气插脚在拆卸期间发生损坏,则必须更换充电接口盖板总成。

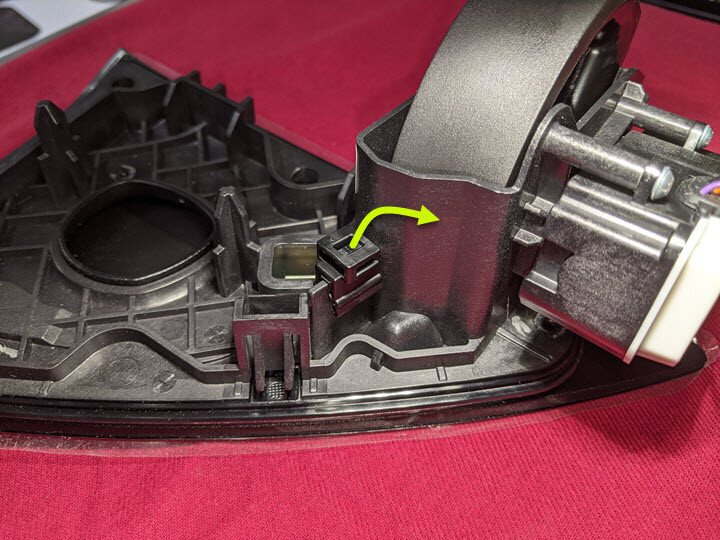

  9. 使用卡子撬具拆下充电接口盖板上的边缘卡子。

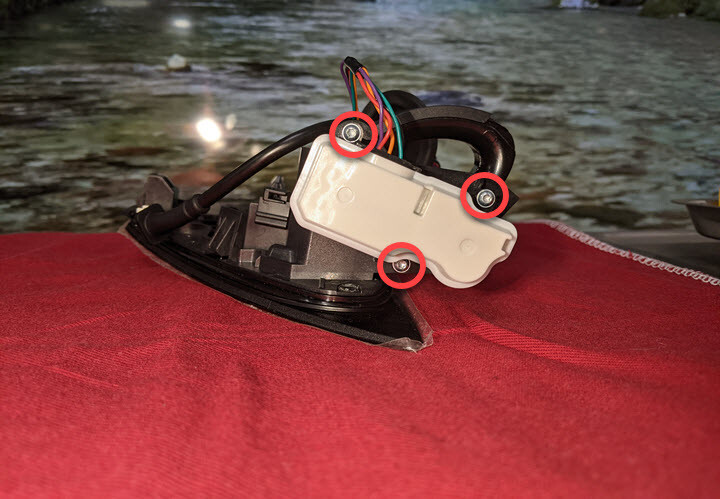

  10. 拆卸将执行机构固定到充电接口盖板总成的螺钉(3 个),然后从充电接口盖板上拆下执行机构。

安装

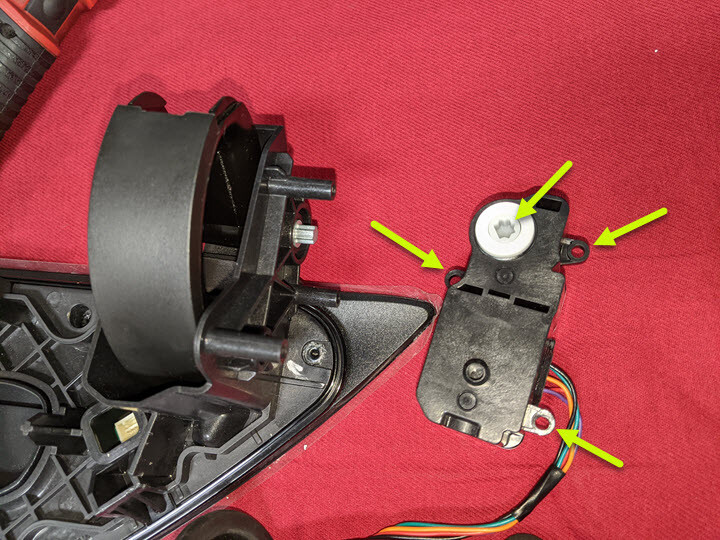

  1. 安装将执行机构固定到充电接口盖板的螺钉(3 个)。
    0.5 Nm (4 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    接合执行机构与充电接口盖板时,确保充电接口盖板上的支脚与执行机构上的检修孔对齐,确认各组件完全就位后再安装螺钉。

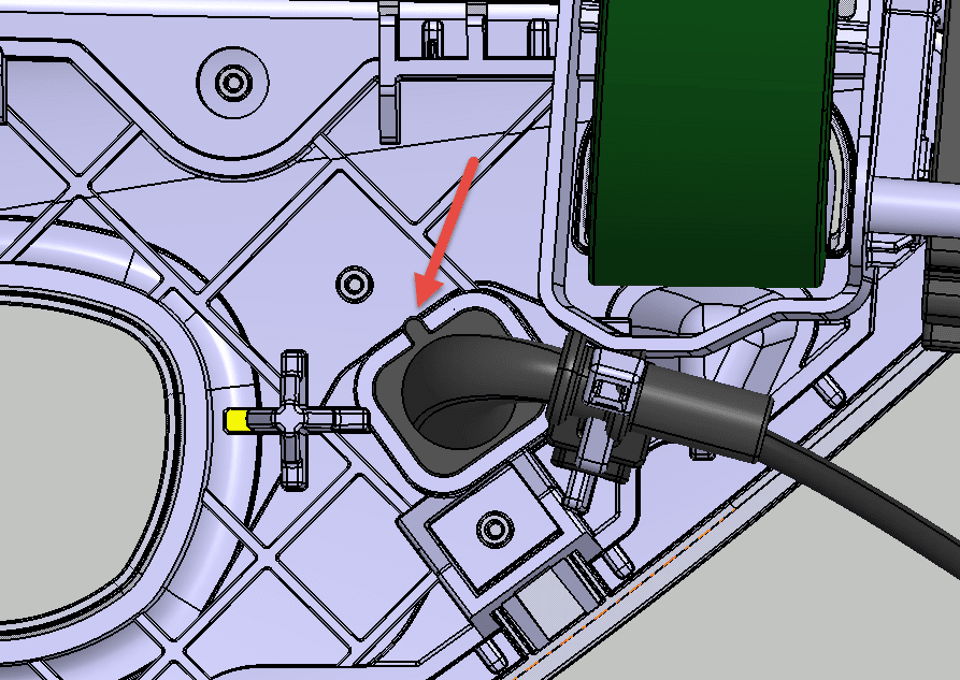

  2. 将索环轻轻向后拉,露出线束连接器,以便观察。

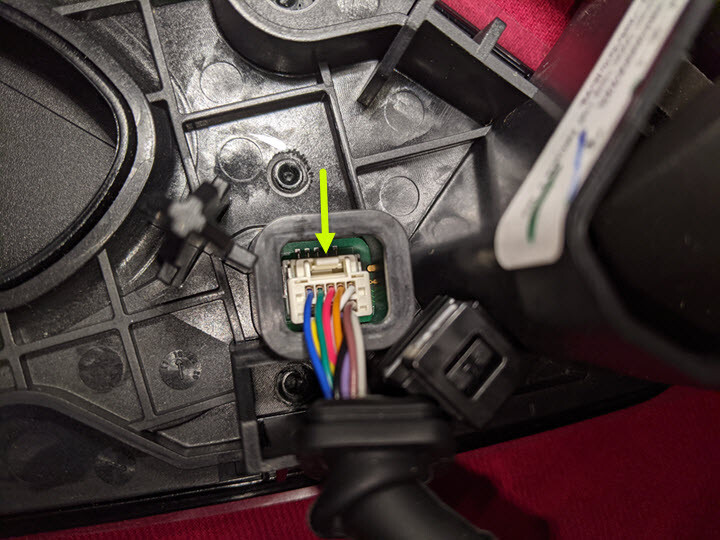

  3. 连接充电接口盖板电气线束。
  4. 将新索环装回原位。
    Informational PurposesAn informational icon, calling your attention

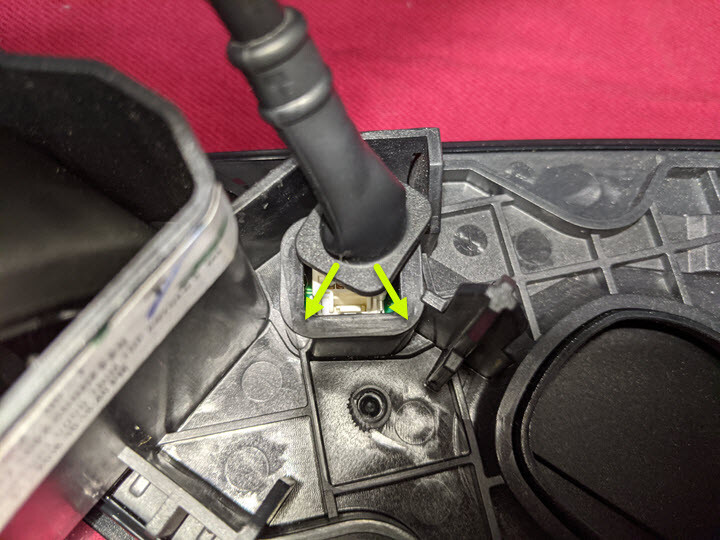

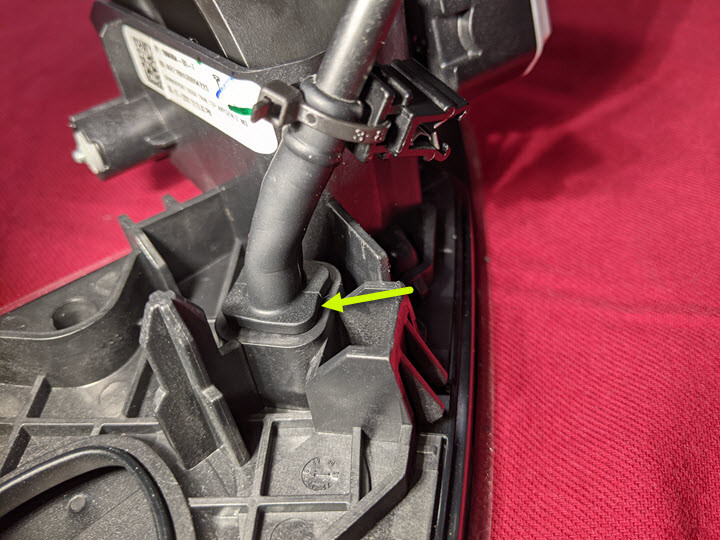

    确保电气线束上的锁片朝上(如图所示)。

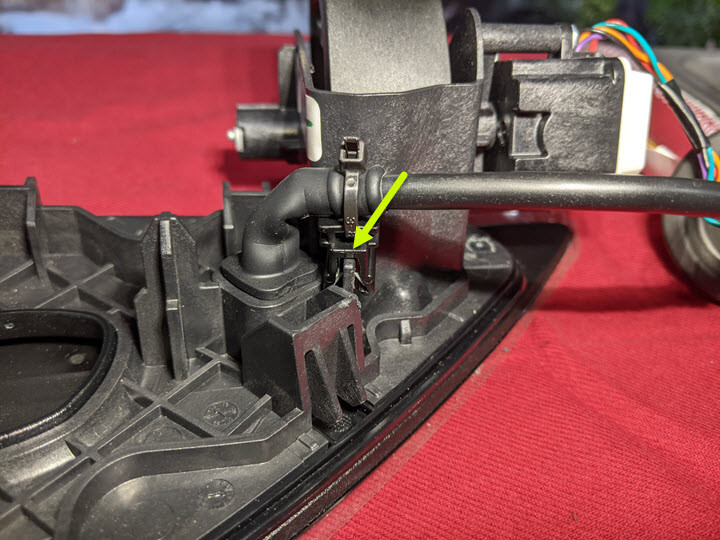

  5. 在充电接口盖板上安装传动装置电气线束边缘卡子和电缆扎带。
  6. 取下静电放电腕带,然后放好静电放电套件。
  7. 安装充电接口盖板总成。请参阅盖板总成 - 充电接口(北美)(拆卸和更换)
