扭矩规格 - 电池系统

表 1. 扭矩规格功率转换系统(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
将直流-直流线束正极/负极端子固定到正极/负极直流-直流直通件母排的螺母
4.5 Nm (3.3 lbs-ft)
  • 8 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将功率转换系统固定到高压电池的螺栓

6 螺栓功率转换系统:

6 Nm (4.4 lbs-ft)

5 螺栓功率转换系统:

18 Nm (13.3 lbs-ft)

  • 绝缘工具:
    • 8 毫米套筒
    • 10 英寸加长件
    • 棘轮/扭矩扳手
重复使用 安装时,用油性记号笔标记每个螺栓
表 2. 扭矩规格GUID-A6E89225-C5E9-4EA0-BF68-441A5866D198.html
描述 扭矩值 推荐工具 重复使用/更换 备注
将正极直流输入母排固定到高压电池仓的螺栓
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具:
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
更换
将负极直流输入母排固定到高压电池仓的螺栓
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具:
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
更换
将快充正极输出跳线固定到高压电池仓的螺栓(2 个)
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具:
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
更换
将快充负极输出跳线固定到高压电池仓的螺栓(2 个)
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具:
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
更换
将高压电池快充触点开关固定到高压电池仓的螺栓(3 个)
5.5 Nm (4.1 lbs-ft)
  • 绝缘工具:
    • 1/4 英寸钻头外梅花套筒 E8
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
重复使用
表 3. 扭矩规格GUID-5E897C7B-7F14-4669-A6C0-3DADF1B8FCF6.html
描述 扭矩值 推荐工具 重复使用/更换 备注
将交流滤波器线束固定到负极直流输入母排的螺栓
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具:
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
更换
将交流滤波器线束固定到正极直流输入母排的螺栓
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具:
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
更换
将快充正极输出跳线固定到高压电池仓的螺栓(2 个)
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具:
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
更换
将快充负极输出跳线固定到高压电池仓的螺栓(2 个)
15 Nm (11.1 lbs-ft) -180 deg
5 Nm (3.7 lbs-ft) +60 deg
  • 绝缘工具:
    • 13 毫米套筒
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
更换
将高压电池快充触点开关固定到高压电池仓的螺栓(3 个)
5.5 Nm (4.1 lbs-ft)
  • 绝缘工具:
    • 1/4 英寸钻头外梅花套筒 E8
    • 磁性拾取工具
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 棘轮/扭矩扳手
重复使用
表 4. 扭矩规格控制器 - 高压(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将高压控制器固定到高压电池仓盖板的螺栓
5 Nm (3.7 lbs-ft) +30 deg
  • 外梅花套筒 E10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
更换
将高压控制器托盘固定到高压电池仓的螺钉
2 Nm (1.5 lbs-ft)
  • 绝缘工具:
    • 梅花 T25 套筒
    • 10 英寸加长件
    • 磁性拾取工具
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
    • 棘轮/扭矩扳手
重复使用 如果仅拆下高压控制器,则无需拆下这些紧固件
将高压控制器托盘固定到高压控制器的螺栓
2 Nm (1.5 lbs-ft)
  • 绝缘工具:
    • 外梅花套筒 E6
    • 2 英寸加长件
    • 棘轮/扭矩扳手
重复使用
表 5. 扭矩规格烟火电池断接开关(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将烟火电池断接开关固定到高压电池的螺栓
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 13 毫米套筒
    • 6 英寸加长件
    • 棘轮/扭矩扳手
更换
表 6. 扭矩规格滑板 - 高压电池 - 后部(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后车底护板固定到高压电池下部的螺栓
13 Nm (9.6 lbs-ft)
  • 外梅花套筒 Plus EP10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将后车底护板固定到高压电池上部的螺母
13 Nm (9.6 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将后车底护板固定到高压电池上部的螺栓
30 Nm (22.1 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
  • 棘轮/扭矩扳手
重复使用
表 7. 扭矩规格盖板 - 高压电池仓(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将 12V 正极输出线缆固定到直流-直流直通件的螺母
9 Nm (6.6 lbs-ft)
  • 13 毫米深 12 角套筒
  • 3 英寸加长件
  • 棘轮/扭矩扳手
更换
Informational PurposesAn informational icon, calling your attention
紧固后,使用油性记号笔标记紧固件。
将高压电池仓盖板固定到高压控制器的螺栓
5 Nm (3.7 lbs-ft) +30 deg
  • 外梅花套筒 E10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
  • 带角度测量的扭矩扳手
更换
将高压电池仓盖板固定到高压电池的螺栓
8 Nm (5.9 lbs-ft)
  • 外梅花 5 角套筒 E10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
使用非磁性 E10 外五角套筒。磁性套筒无法完全夹紧,可能会损坏螺栓头。
Informational PurposesAn informational icon, calling your attention
按照安装步骤中指定的顺序紧固这些紧固件。
Informational PurposesAn informational icon, calling your attention
这些螺栓都固定在高压电池仓盖板上。
表 8. 扭矩规格盖板 - 高压电池仓(结构化电池组)(三相)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将高压电池仓盖板固定到高压电池的螺栓(EPL10 或 EPR10)
5 Nm (3.7 lbs-ft)
  • 外梅花 5 角套筒 E10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用 更换
Informational PurposesAn informational icon, calling your attention
按照安装步骤中指定的顺序紧固这些紧固件。
Informational PurposesAn informational icon, calling your attention
这些螺栓都固定在高压电池仓盖板上。
将充电接口接头固定到高压电池仓盖板的螺栓(EPL10 或 EPR10)
10 Nm (7.4 lbs-ft)
  • 外梅花 5 角套筒 E10
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将三相接头固定到高压电池仓的螺栓 (EPL10)
6 Nm (4.4 lbs-ft)
  • 外梅花 5 角套筒 E10
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将高压电池仓盖板固定到高压控制器的螺栓(E10 或 EPL14)
10 Nm (7.4 lbs-ft)
  • 外梅花 5 角套筒 E10
  • 3/8 英寸 EP14 套筒
  • 4 英寸加长件
  • 1/4 英寸至 3/8 英寸适配器
  • 棘轮/扭矩扳手
将功率转换系统低压直流接头固定到高压电池仓盖板的螺栓 (T20)
2.5 Nm (1.8 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
表 9. 扭矩规格盖 - 高压探针 - 高压电池(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将高压探针盖固定到高压电池仓盖板的螺栓
6 Nm (4.4 lbs-ft)
  • 外梅花 5 角套筒 E10
  • 4 英寸加长件
  • 棘轮/扭矩扳手
更换
Informational PurposesAn informational icon, calling your attention
紧固后,使用油性记号笔标记紧固件。
表 10. 扭矩规格磁盘外壳冷却液(排放和重新加注)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧轮拱内衬底部后边缘固定到车身的螺栓
5 Nm (3.7 lbs-ft)
  • 卡子撬具
  • 无绳棘轮/冲击钻
  • 4 英寸加长件
  • 10 毫米套筒
重复使用
表 11. 扭矩规格GUID-F9F2F7C5-F314-44E5-AE77-3F0C7AD4AAE6.html
描述 扭矩值 推荐工具 重复使用/更换 备注

将正极电池组触点开关固定到正极母排的螺栓

将正极电池组触点开关固定到模块 4 后端子的螺母

9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 棘轮/扭矩扳手
    • 6 英寸加长件
    • 13 毫米套筒
  • 油性记号笔
  • 电工保护手套
更换

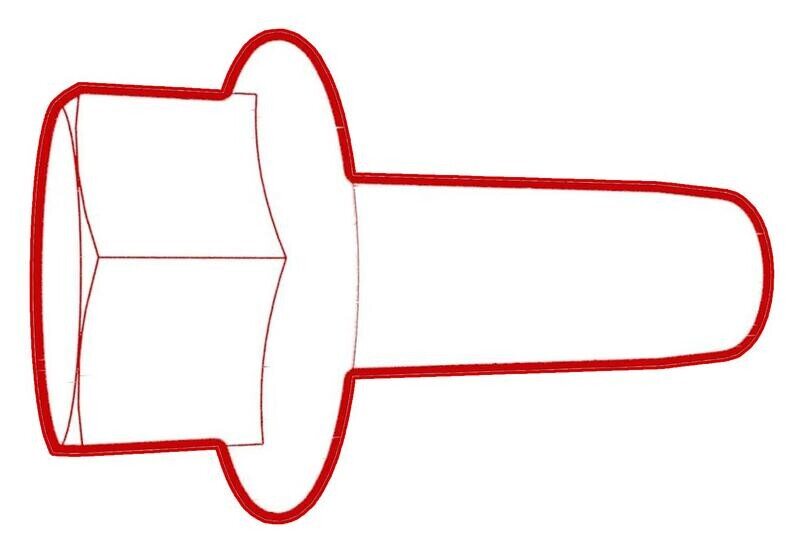

螺栓:1104475-00-F

螺母:1104654-00-B

将正极电池组触点开关固定到高压电池仓的螺母
8 Nm (5.9 lbs-ft)
  • 绝缘工具:
    • 棘轮/扭矩扳手
    • 挠性磁铁
    • 1/4 英寸钻头加长件,摆角 10.5"
    • 10 毫米套筒
    • 绝缘磁性拾取工具 - 1057607-00-A
  • 电工保护手套
  • 油性记号笔
重复使用

将负极电池组触点开关固定到直流链路母排接头的螺栓

将负极电池组触点开关固定到高压电池高位硅端子的螺母

9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 棘轮/扭矩扳手
    • 6 英寸加长件
    • 13 毫米套筒
  • 电工保护手套
  • 油性记号笔
更换

螺栓:1104475-00-F

螺母:1104654-00-B

将负极电池组触点开关固定到高压电池仓的螺母
8 Nm (5.9 lbs-ft)
  • 绝缘工具:
    • 棘轮/扭矩扳手
    • 6 英寸加长件
    • 10 毫米套筒
    • 10 毫米深 12 角套筒
    • 绝缘磁性拾取工具 - 1057607-00-A
  • 电工保护手套
  • 油性记号笔
重复使用
表 12. 扭矩规格GUID-7111B1DF-6613-4C9E-9091-8C06107B6EAD.html
描述 扭矩值 推荐工具 重复使用/更换 备注
将分流器总成固定到高压电池仓的螺栓
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 13 毫米套筒
    • 2 英寸加长件
更换
