套 - 坐垫 - 驾驶位座椅（拆卸和更换） ((拆卸和更换))

校正代码 13072202 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-09-14: 将完全拆卸座椅的步骤更新为倾斜座椅的步骤。
  • 2023 年 9 月 5 日：添加了有关拆卸和安装由 Velcro 固定的座垫的说明。
警告
Seat base edges are sharp and can cause personal injury. Wear cut resistant gloves when removing the seat from the vehicle, and while performing procedures that involve work on or near the seat base.

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 在触摸屏上，点击左下角的车辆图标，点击Controls > Steering Wheel，然后利用方向盘左侧滚轮将转向柱调整到最高最内侧位置。
  3. 拆下 A 柱左侧下部饰板。请参阅 饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  4. 拆下并弃置用于固定驾驶位座椅总成的螺栓（4 个）。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  5. 松开将左侧前座椅线束固定到左侧前座椅线束导件的夹子。
  6. 将左前座椅线束从驾驶室左前地毯下方拉出。
  7. 使用布料盖住中控台和后部座椅，以免损坏。
  8. 将左前座椅向后倾斜。
  9. 拆卸驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。

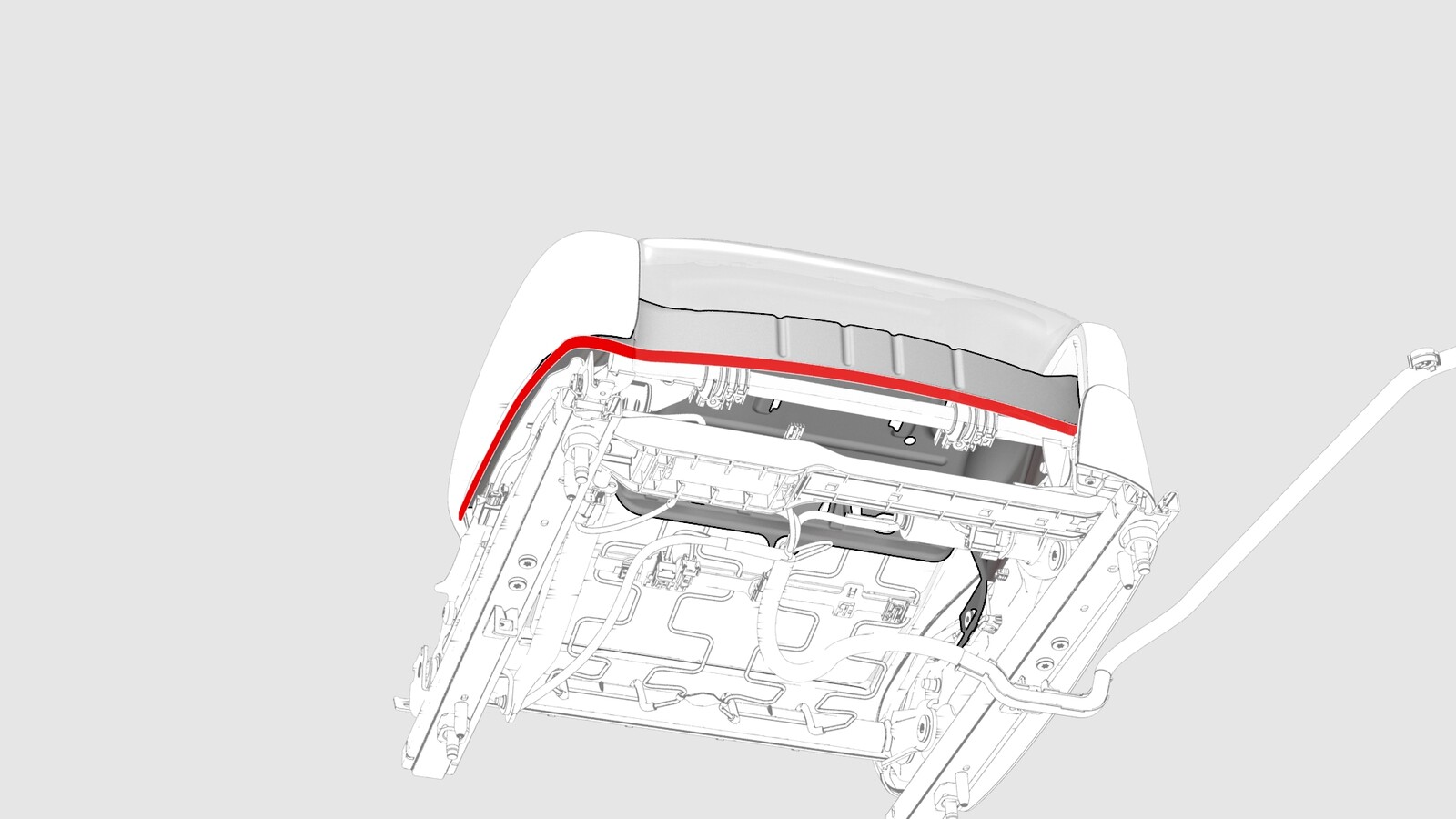

  10. 松开固定座椅靠背饰板下部的夹子，然后将座椅靠背板移出作业区。

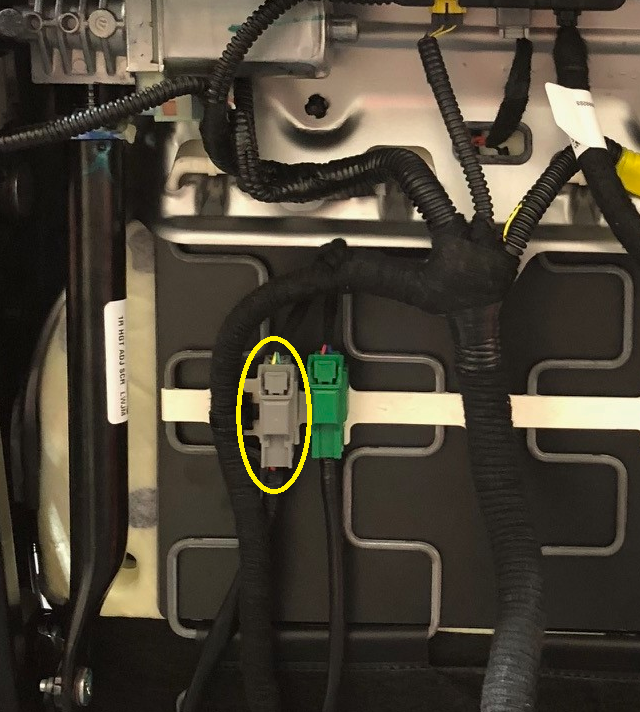

  11. 断开座椅占用传感器连接器。

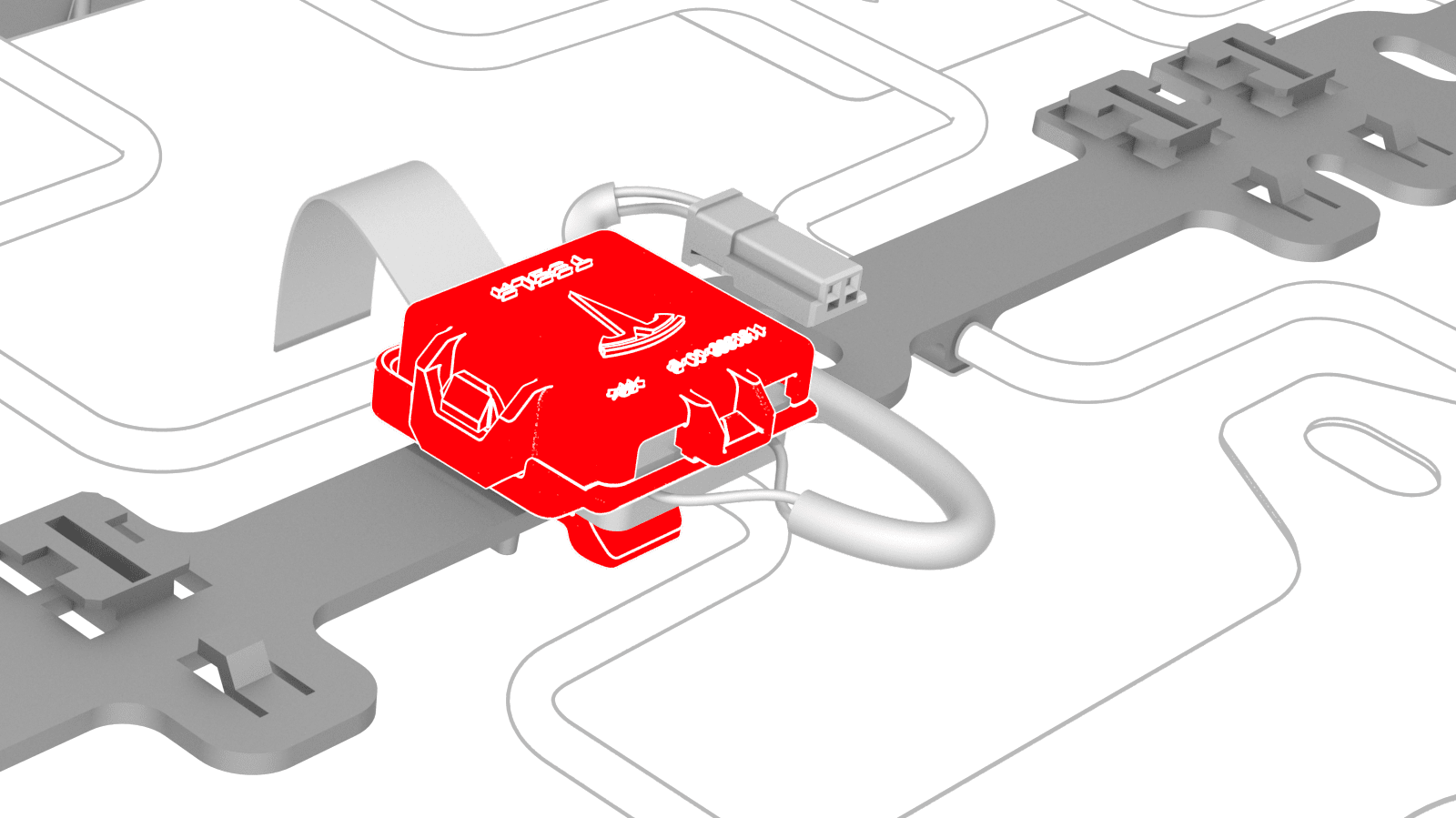

  12. 松开将座椅占用传感器固定到座椅底部的卡子，然后将传感器从座椅底部分离。

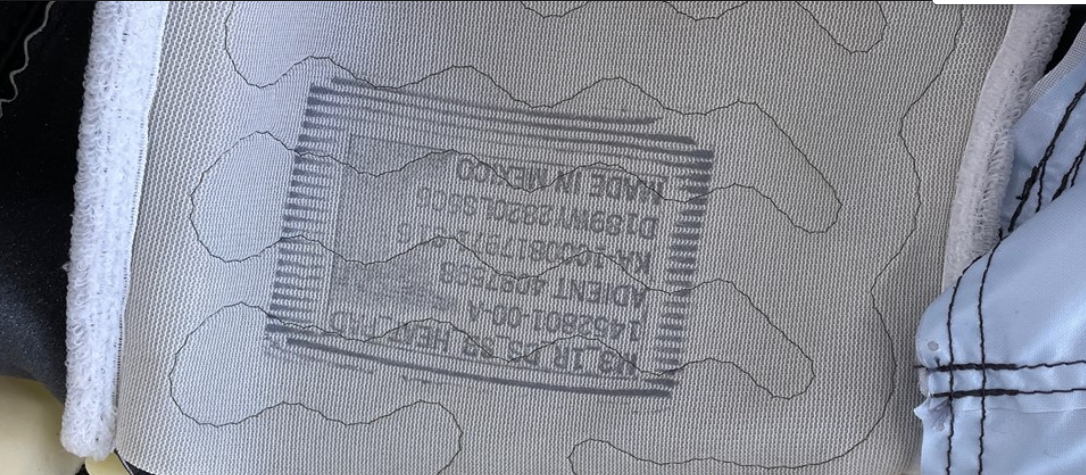

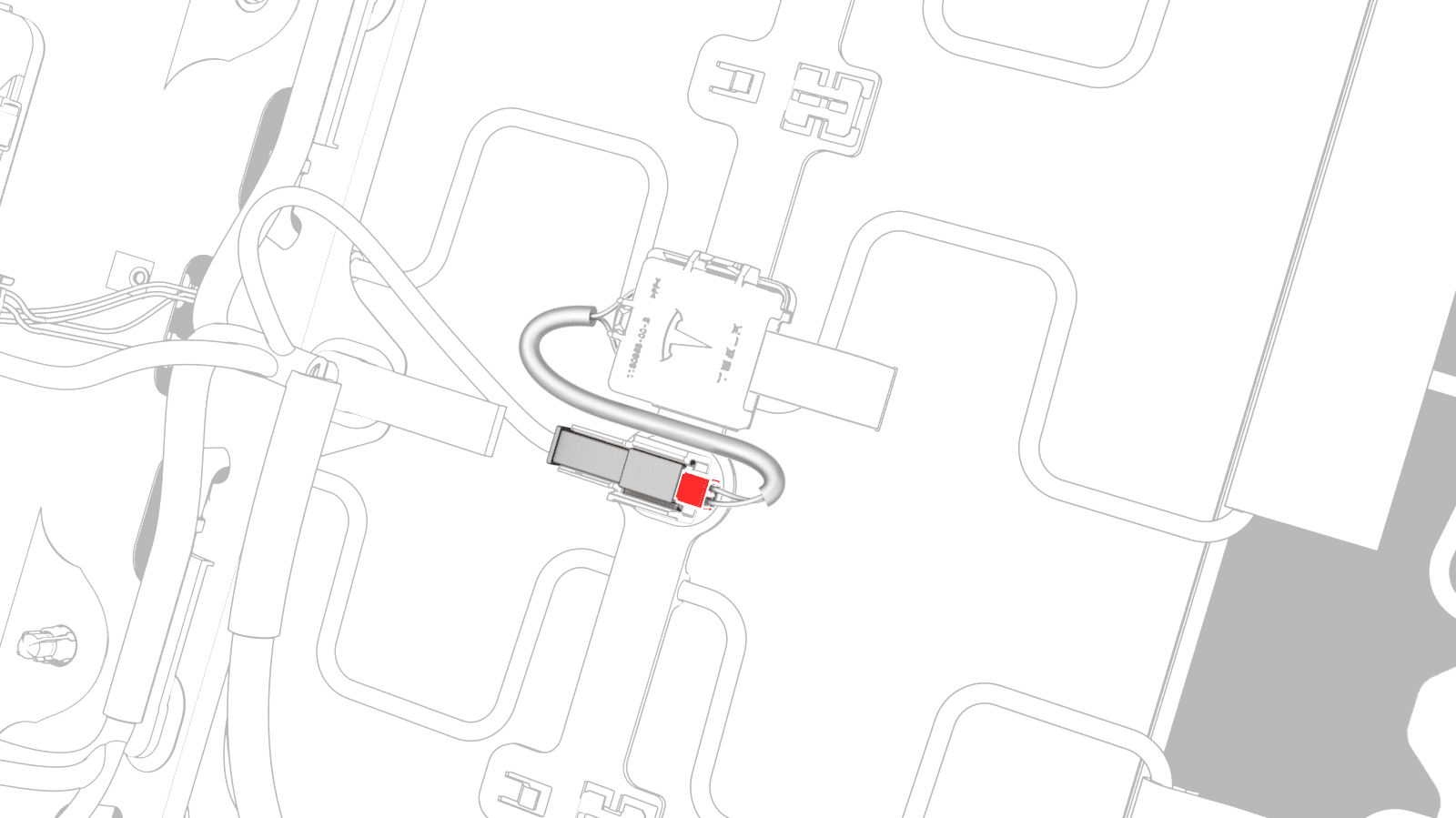

  13. 断开座垫加热垫连接器，然后将连接器从座椅底部分离。

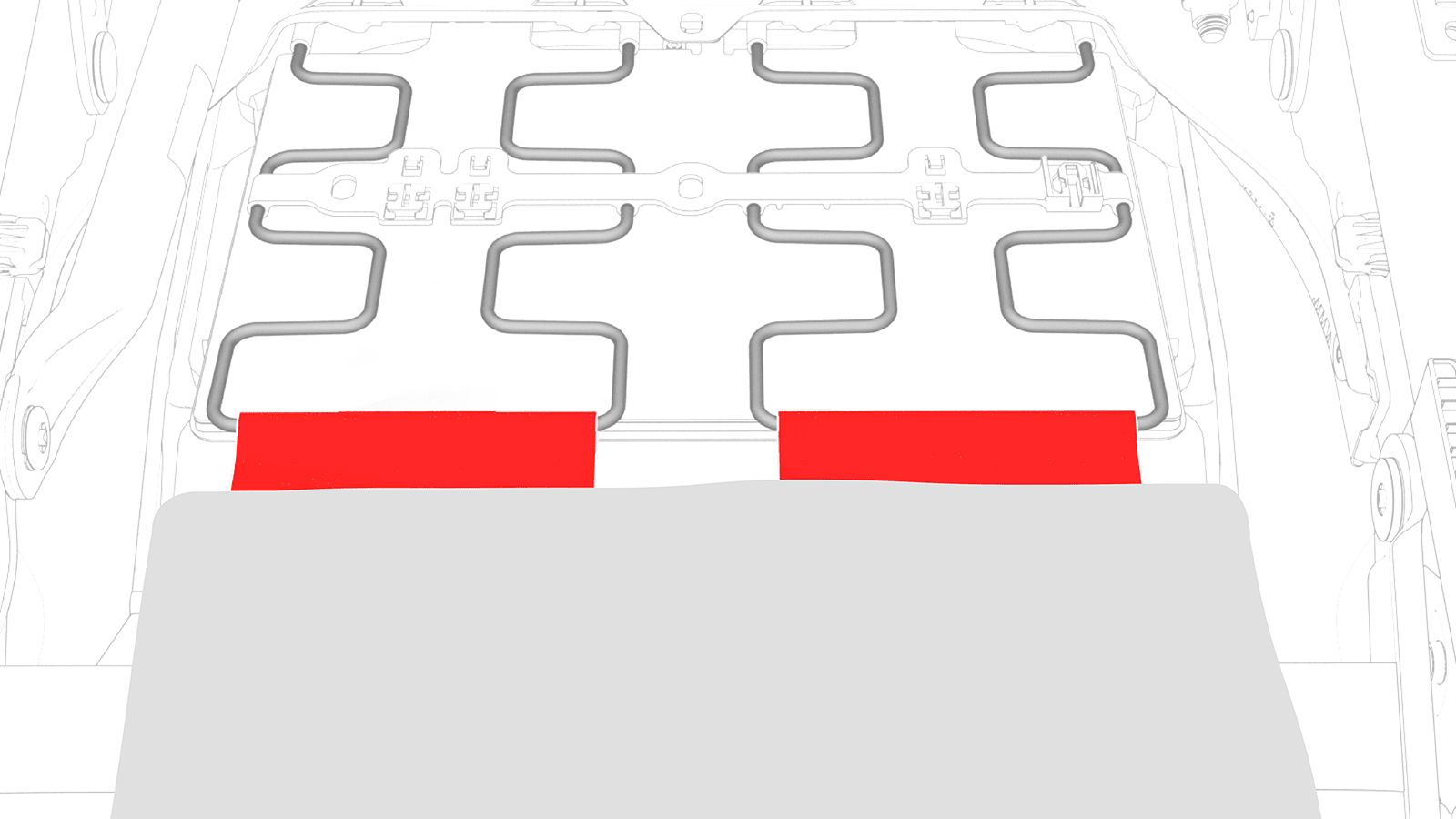

  14. 松开将座垫泡沫固定到座椅悬架的夹子 (x2)。
  15. 分别在前部、内侧和外侧区域，松开将座垫饰板固定到座垫框架的夹条 (x3)，然后从框架上拆下泡沫。
    警告
    确保座垫加热器垫连接器和座椅占用传感器总成未触碰到座椅悬架或框架。
  16. 将座垫泡沫垫总成从座椅框架总成上拆下。

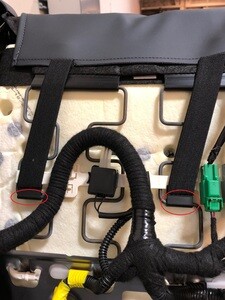

  17. 松开将座垫饰板固定到泡沫垫的系带。
  18. 拆下将座垫饰板固定到泡沫垫的夹子 (x18) 或 Velcro，然后从泡沫垫上拆下饰板。
    警告

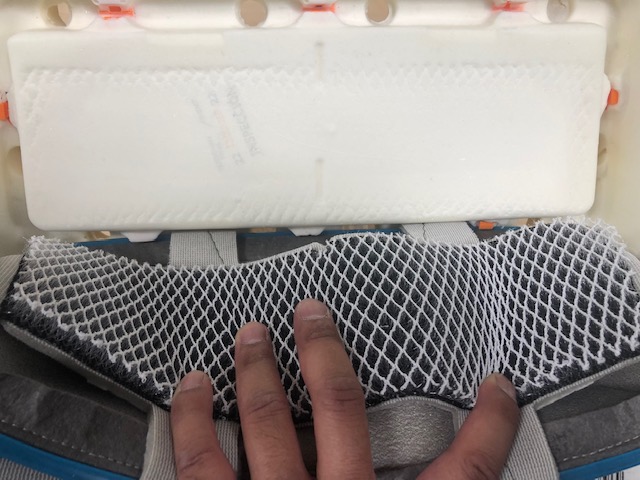

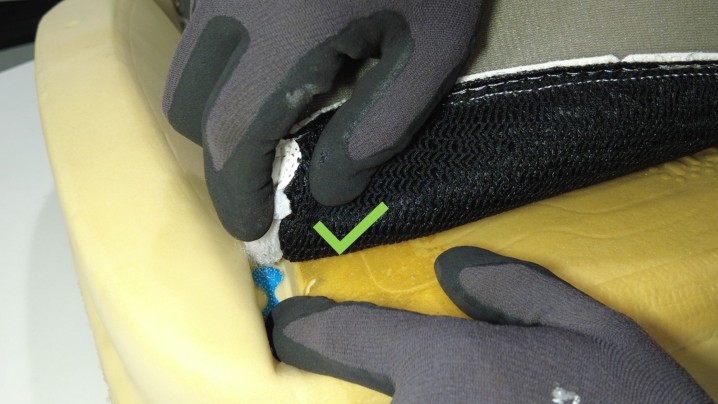

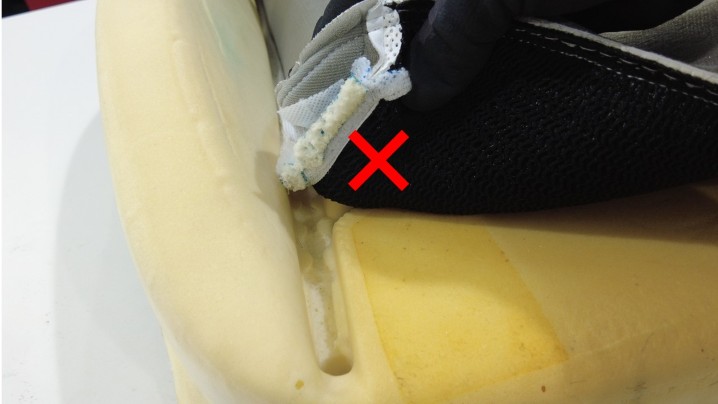

    如果车辆使用的是 Velcro 系带，拆卸座垫饰板时须格外小心。拆卸时，用手指按住泡沫侧 Velcro 系带，缓慢将其剥离，以免泡沫侧 Velcro 系带与泡沫分离。

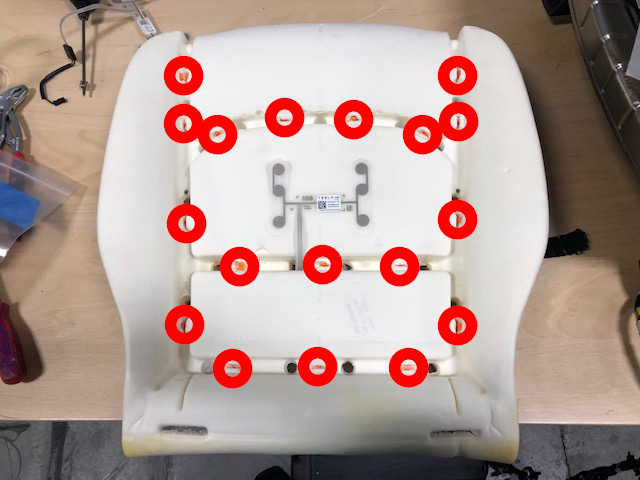

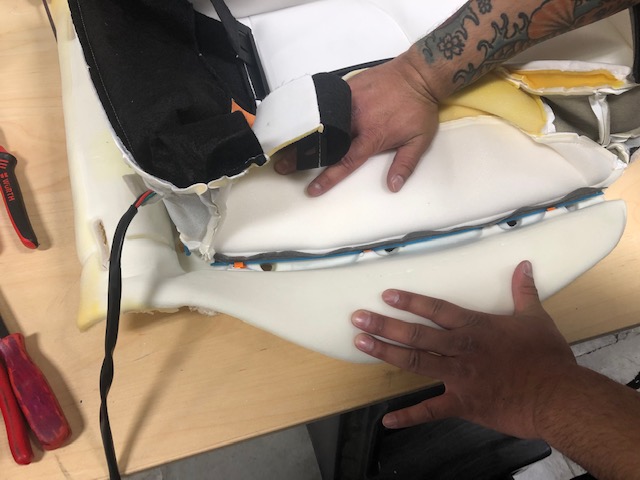

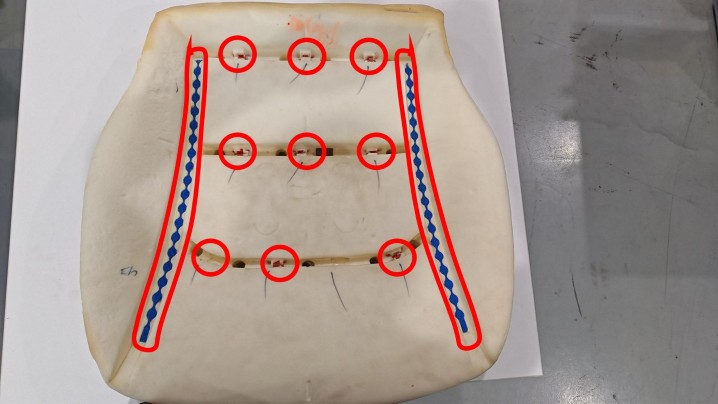

    图 1. 用夹子固定的座垫

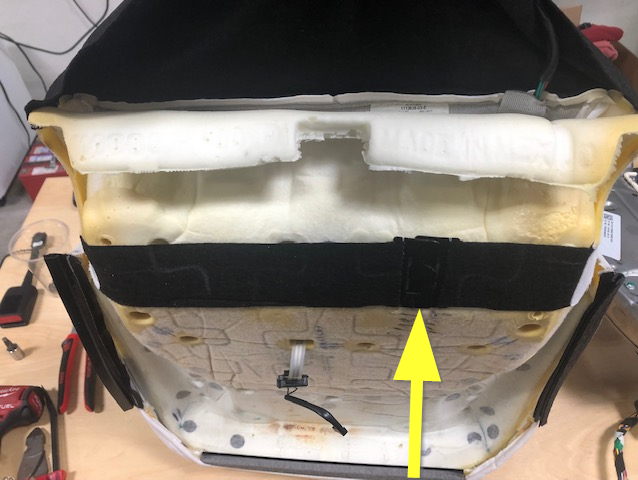

    图 2. 用 Velcro 固定的座垫

安装

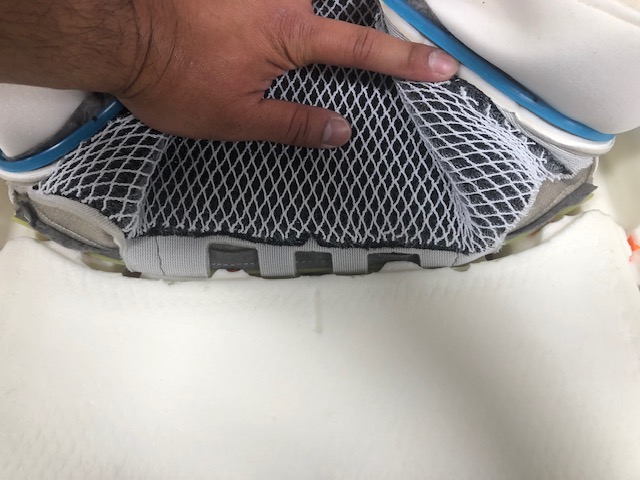

  1. 将座垫饰板放置到泡沫垫上，然后重新安装将座垫饰板固定到泡沫垫的夹子 (x18) 或 Velcro。

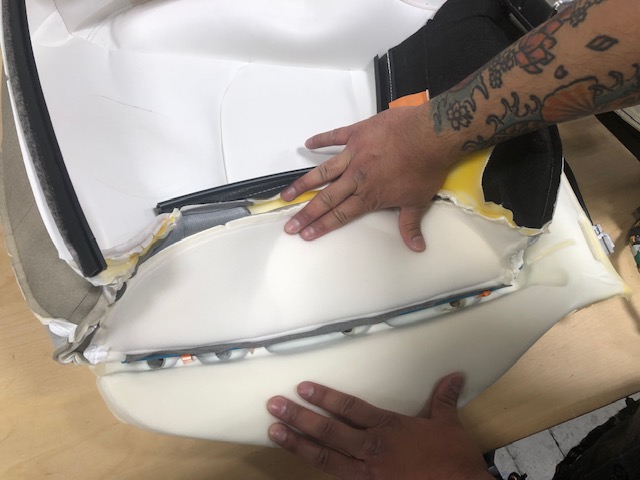

    图 3. 用夹子固定的座垫

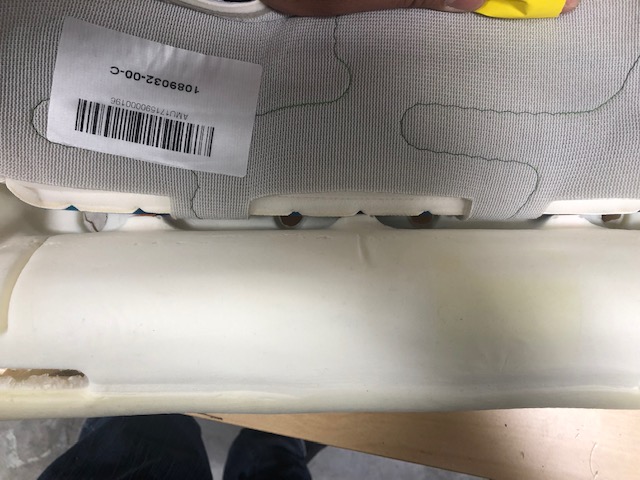

    图 4. 用 Velcro 固定的座垫
  2. 固定将座垫饰板固定到泡沫垫的系带。
  3. 将座垫总成放置在座垫框架上，以备安装。
  4. 紧固将座垫加热器连接器固定到座椅底部的夹子，然后连接座椅加热器垫连接器。
  5. 将座椅占用传感器安装到座椅底部，然后紧固将传感器固定到座椅底部的卡子。
  6. 紧固将座椅占用传感器固定到座椅总成的卡子，然后连接占用传感器电气连接器。
  7. 紧固将座垫固定到座椅悬架的夹子 (x2)。
  8. 将座垫泡沫垫安装到座垫框架上，然后分别在前部、内侧和外侧拧紧将座垫固定到框架的夹条 (x3)。
    注
    确保座椅加热器连接器和座椅端传感器总成穿过座椅悬架或框架。
  9. 固定将座椅靠背饰板下部固定到座椅悬架的卡子。
  10. 安装驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
  11. 立起驾驶位座椅总成。
  12. 将左前座椅线束安装到驾驶室左前地毯下方。

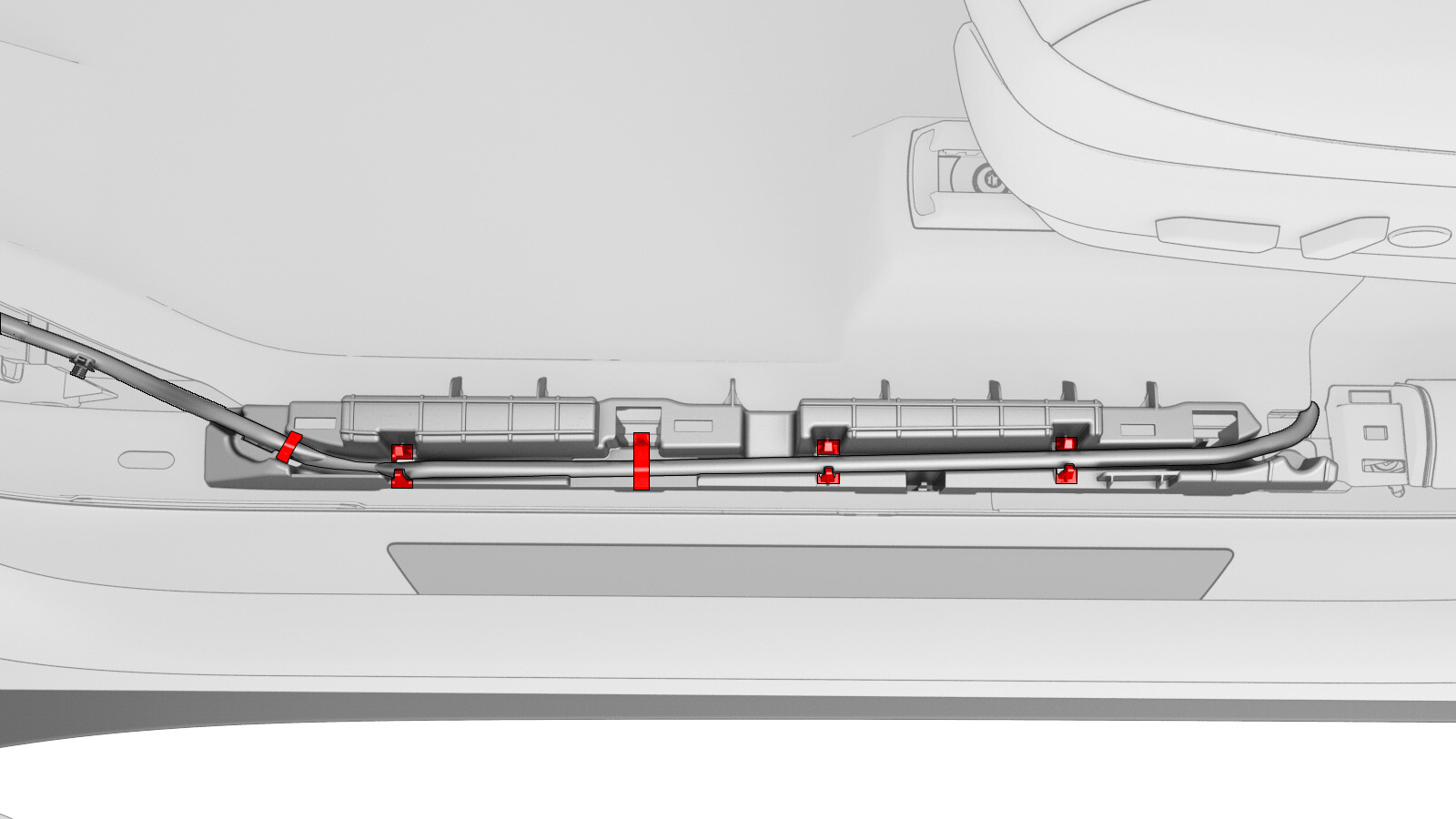

  13. 将第一排左侧座椅线束排布在左前地毯下方，然后先将线束放置在线束导件上，再安装将线束固定到门槛饰板上的夹子（4 个）。
    注
    将多余线束塞入线束支架和车身之间。
  14. 取走保护布。
  15. 安装新的螺栓（4 个），将驾驶位座椅总成固定好。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  16. 安装 A 柱左侧下部饰板。请参阅 饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  17. 将左侧前座椅移回原位。
  18. 将方向盘移回原位。
  19. 升起所有车窗，关闭所有车门。
