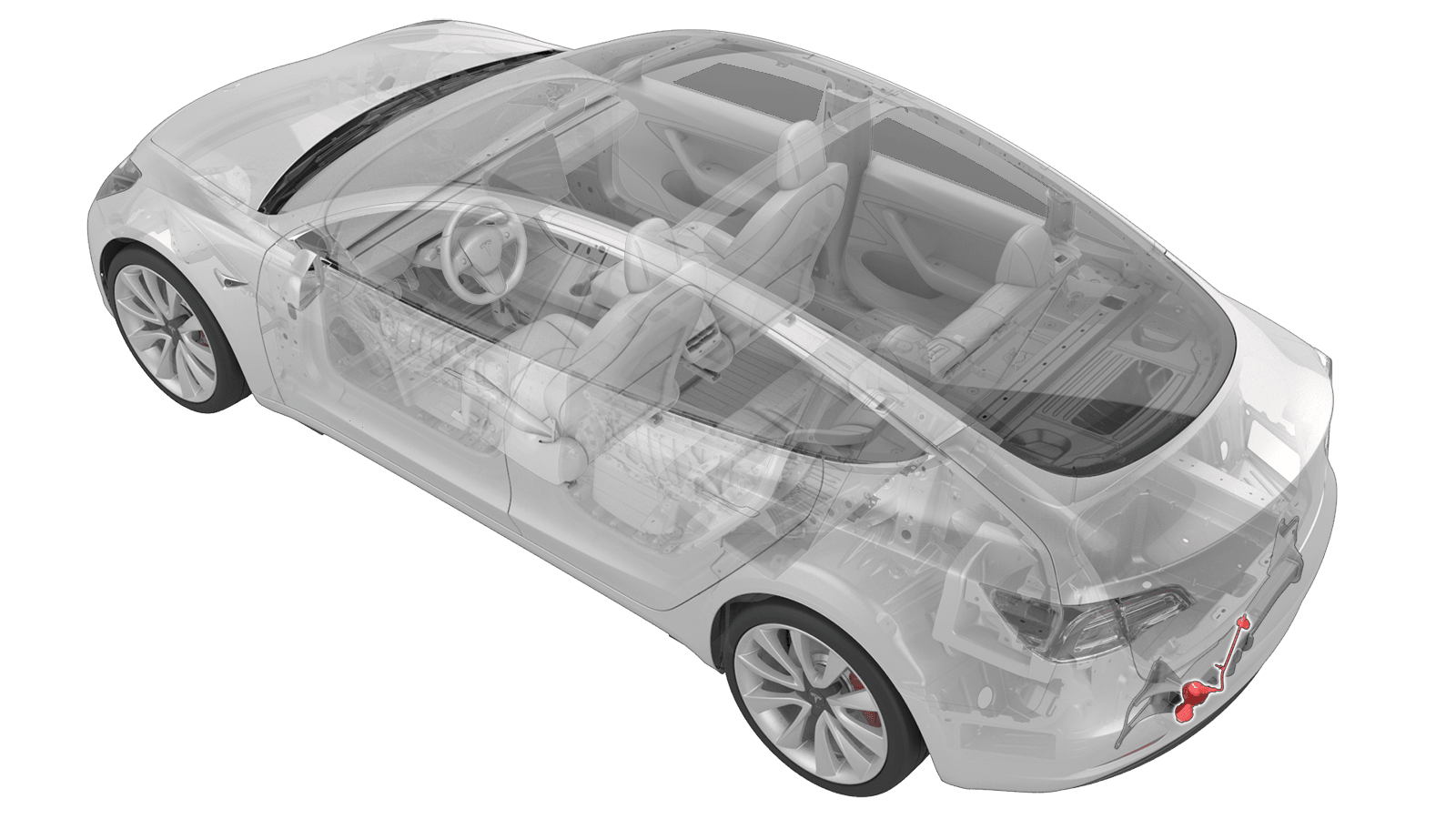

跳线线束 - 拖车钩（拆卸和更换）

校正代码 17102012 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 5 月 16 日：添加了有关避免欧盟认证拖车插座腐蚀的说明。

扭矩规格

表 1. 扭矩规格： 跳线线束 - 拖车钩（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
拖车挂钩跳线线束至拖车挂钩总成上的支架。
2.5 Nm (1.8 lbs-ft)
  • T25 套筒
  • 8 毫米扳手
 重复使用 从跳线线束底部安装螺栓

拆卸

  1. 拆卸后饰板。请参阅 饰板 - 后（拆卸和安装）。

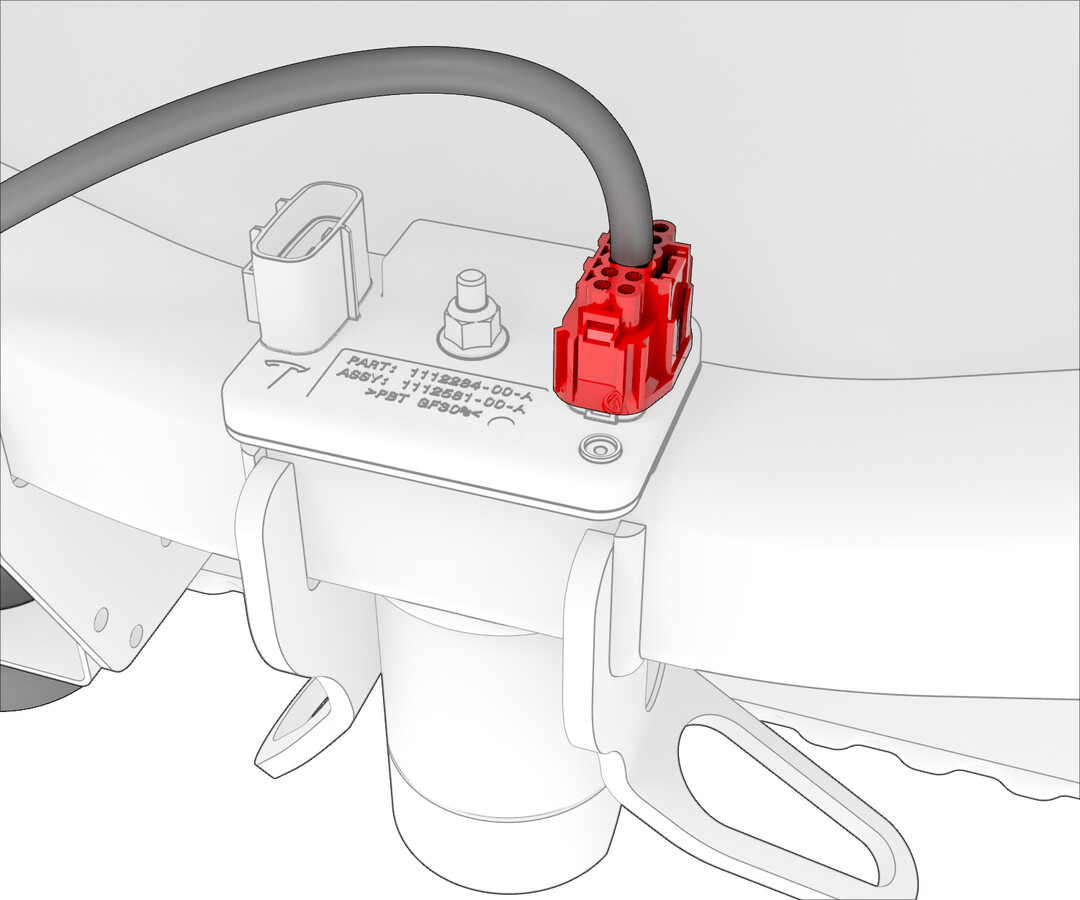

  2. 断开拖车挂钩跳线线束电气连接器与拖车挂钩电子控制单元 (ECU) 之间的连接。

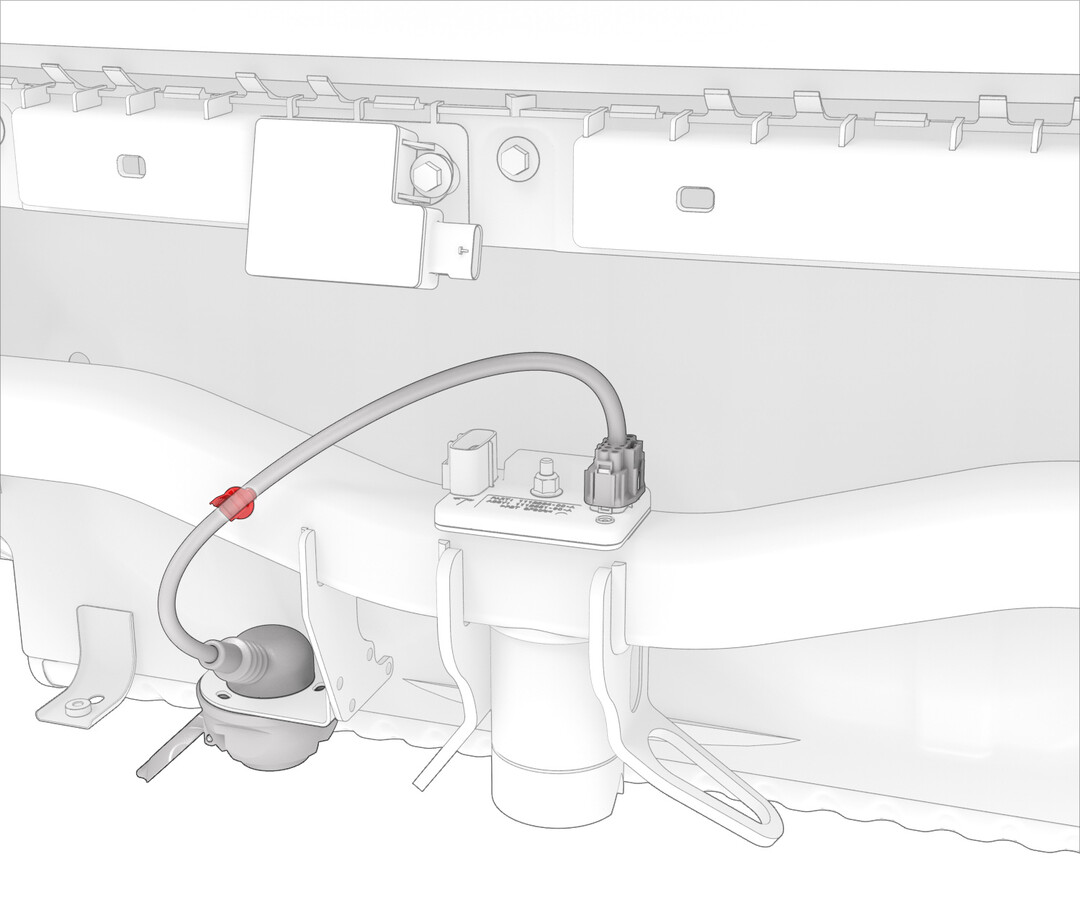

  3. 使用卡子撬具，小心地松开将拖车挂钩跳线线束固定到拖车挂钩总成的树形头卡子。

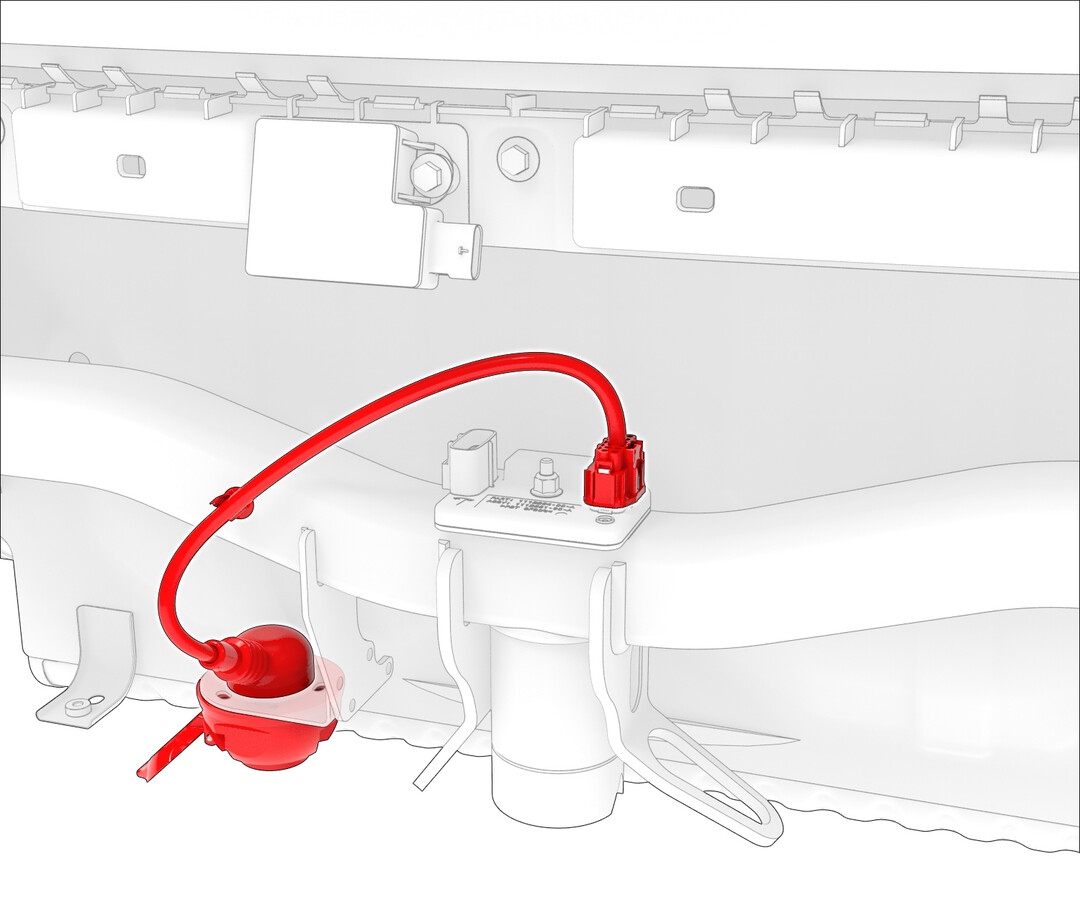

  4. 拆下将拖车挂钩跳线线束固定到拖车挂钩总成支架的螺栓 (x3) 和螺母 (x3)。
    注
    请注意，螺栓从底部插入。

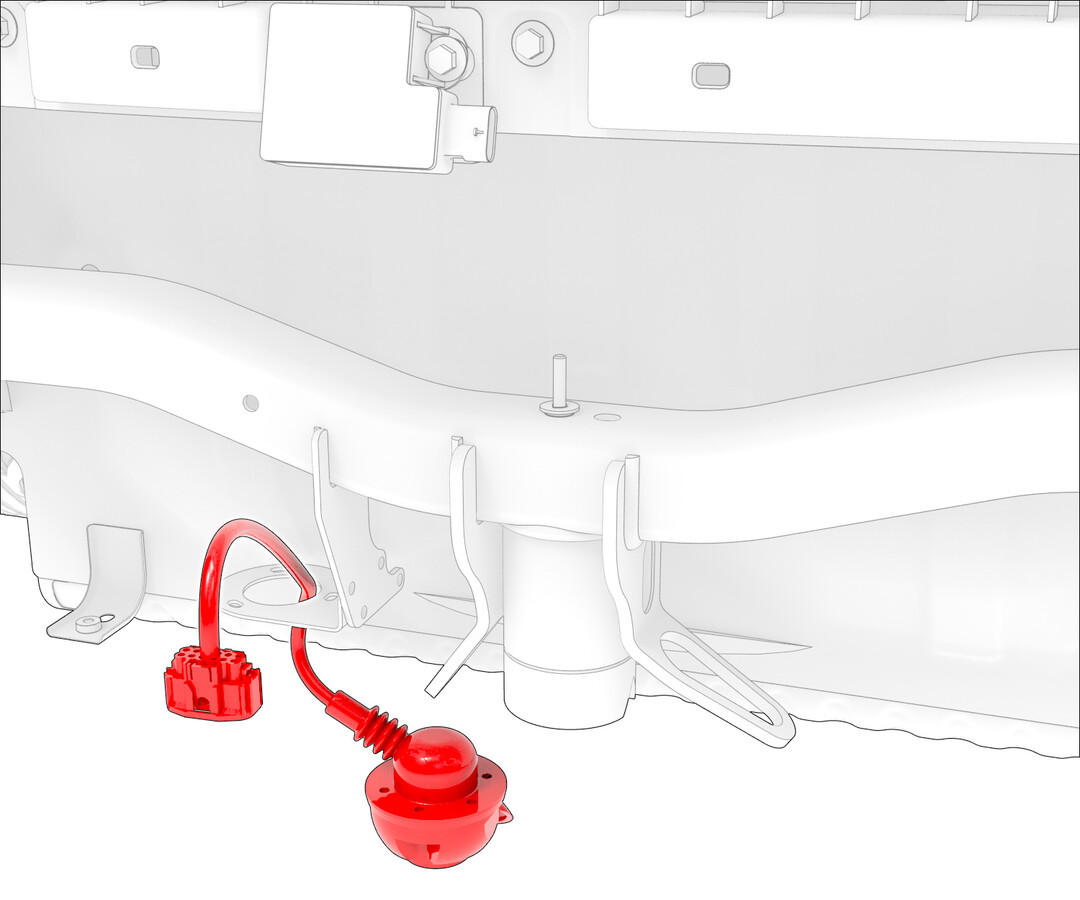

  5. 移动跳线线束，使其穿过拖车挂钩总成支架上的开口，然后拆下拖车挂钩跳线线束。

安装

  1. 仅适用于欧盟认证拖车插座：执行以下子步骤，以防进水。

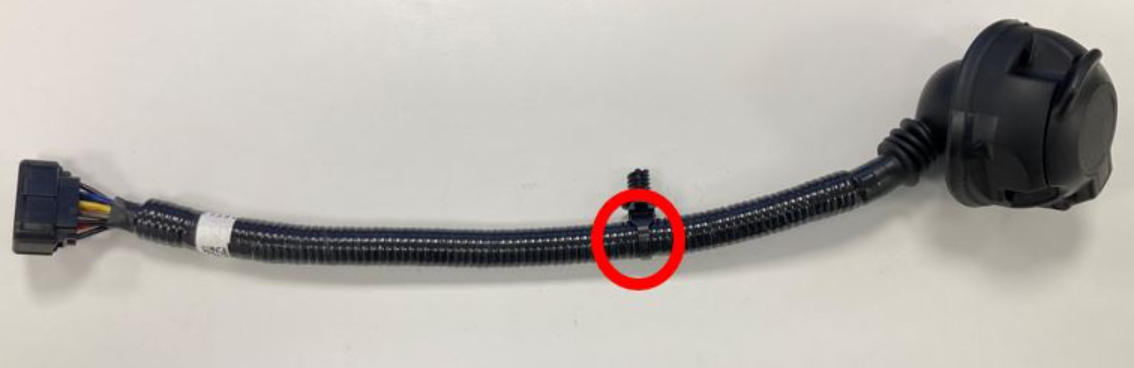

    1. 切割并拆卸拖车跳线线束上的树形头卡子。

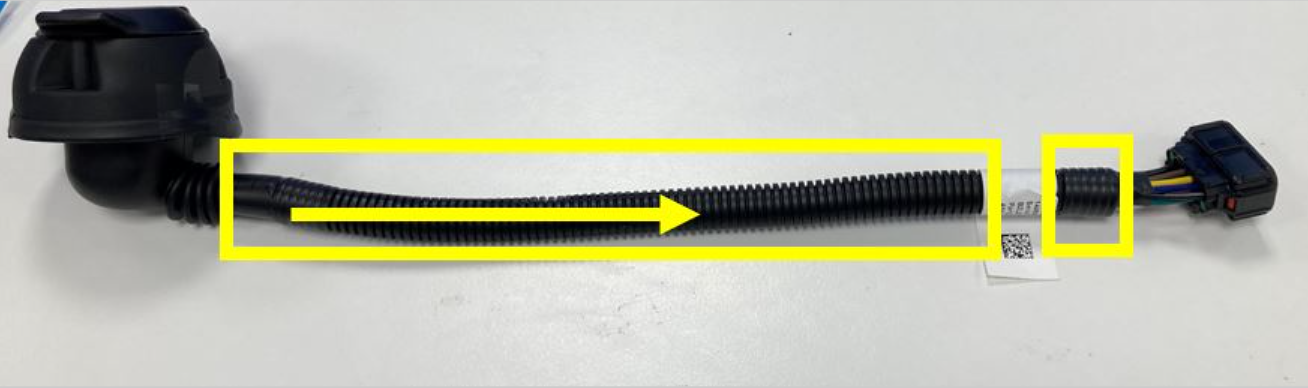

    2. 沿拖车插座至拖车挂钩电子控制单元 (ECU) 连接器方向在拖车挂钩线束上粘贴胶带，使胶带稍稍重合，以免留下间隙。
      注
      粘贴标签角落，注意需要保持标签可见。
    3. 在拖车跳线线束上距离拖车挂钩电子控制单元 (ECU) 连接器大约 23 厘米（9 英寸）处安装新的树形头卡子，然后整理好多余扎带。
  2. 移动跳线线束，使其穿过拖车挂钩总成支架上的开口。
  3. 将拖车挂钩跳线线束电气连接器连接到拖车挂钩电子控制单元 (ECU)。
  4. 移动拖车挂钩跳线线束，使各孔位对齐，并且适配器盖朝左侧（外侧）打开。

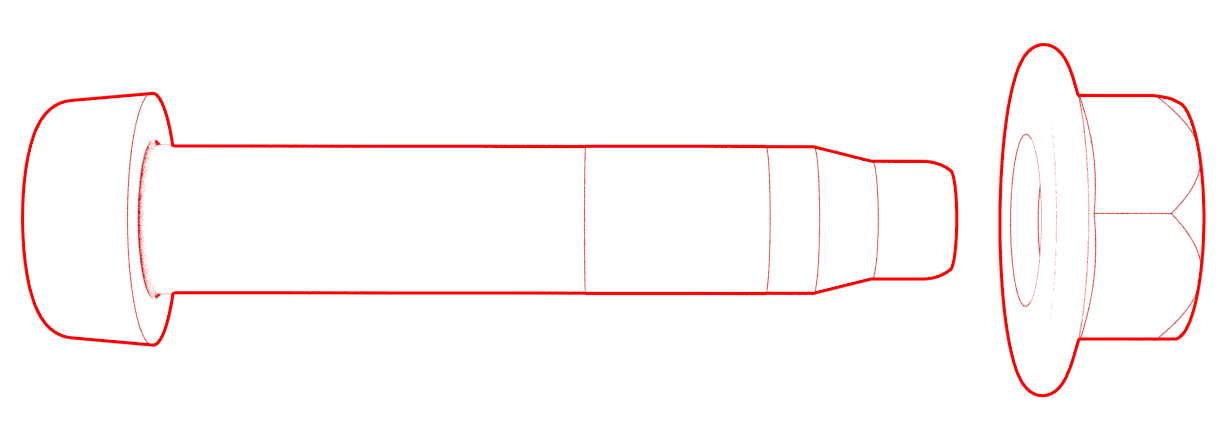

  5. 从底部插入螺栓，使其从孔中穿过，然后手动拧紧拖车挂钩跳线线束顶部的螺母。紧固螺栓和螺母。
    2.5 Nm (1.8 lbs-ft)
    警告
    确保螺栓从跳线线束底部插入。
  6. 安装将拖车挂钩跳线线束固定到拖车挂钩总成的树形头卡子。
  7. 安装后饰板。请参阅 饰板 - 后（拆卸和安装）。
