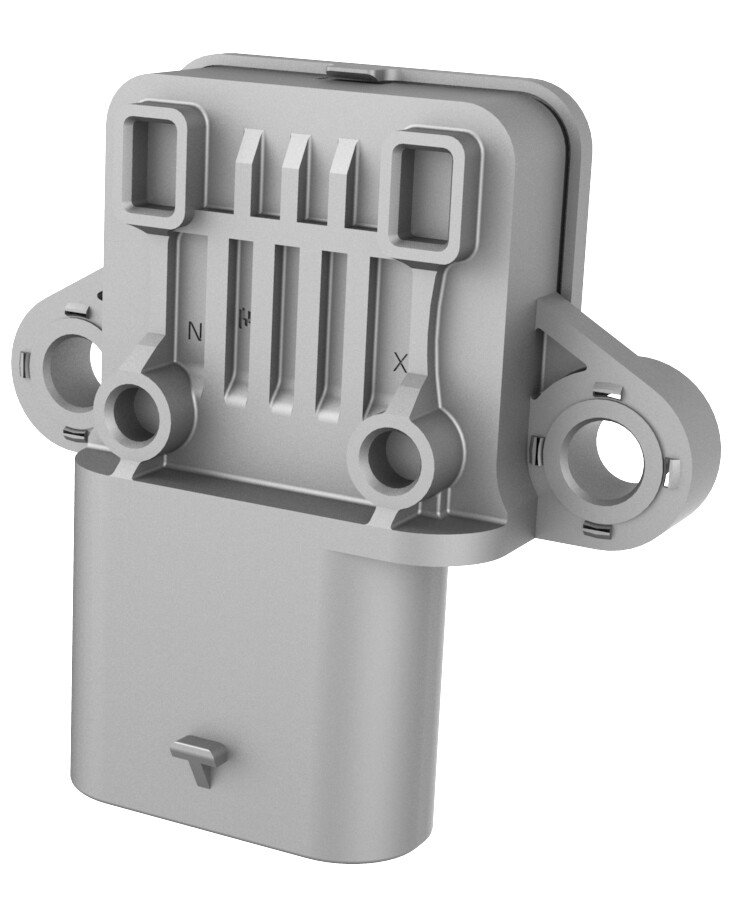

霍尔传感器 - 外部释放 - 车门 - 前 - 左侧（拆卸和更换）

校正代码 11455002 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-09-05: 添加了断开/连接低压电池电源的步骤以及车窗校准例行程序。

拆卸

  1. 拆下 LH 前门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
  2. 拆下 LH 前门内侧密封条。请参阅 密封件 - 内侧密封条 - 前车门 - 左侧（拆卸和更换）。
  3. 拆下 LH 前门玻璃。请参阅 玻璃 - 车门 - 左侧 - 前部（拆卸和更换）。
  4. 断开低压电池电源。请参阅 12V/低压电源（断开和连接）。
  5. 将电气接线线束从左侧车门后视镜连接器（3 个）上断开，然后将线束支架从车门上拆下。
  6. 拆下 LH 前门封闭板。请参阅 封闭板 - 门 - 前 - LH（拆卸和更换）。
  7. 拆下 LH 前门外侧开锁把手。请参阅 把手 - 外部释放 - 车门 - 前 - 左侧（拆卸和更换）。
  8. 拆下将霍尔传感器固定到 LH 车门外部开锁把手的螺钉，然后从开锁把手上拆下霍尔传感器。

安装

  1. 安装将霍尔传感器固定到 LH 车门外部开锁把手的螺钉。
    1.2 Nm (.9 lbs-ft)
  2. 安装 LH 前门外侧开锁把手。请参阅 把手 - 外部释放 - 车门 - 前 - 左侧（拆卸和更换）。
  3. 安装 LH 前门封闭板。请参阅 封闭板 - 门 - 前 - LH（拆卸和更换）。
  4. 将线束支架安装到车门上，然后将电气接线线束连接到左侧车门后视镜连接器（3 个）上。
  5. 安装 LH 前门玻璃。请参阅 玻璃 - 车门 - 左侧 - 前部（拆卸和更换）。
  6. 连接低压电池电源。请参阅 12V/低压电源（断开和连接）。
  7. 安装 LH 前门内侧密封条。请参阅 密封件 - 内侧密封条 - 前车门 - 左侧（拆卸和更换）。
  8. 安装 LH 前门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
  9. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  10. 坐在驾驶位座椅上，然后关闭左前车门。
  11. 在笔记本电脑上，点击Actions选项卡，在搜索字段中输入 "Window"，点击TEST-SELF_VCLEFT_FRONT-L_CALIBRATE-WINDOWvia Toolbox:(link)，点击Run， 然后等待例行程序完成。
    注
    执行例行程序期间，车窗会循环升起和降下。
  12. 长按左前车窗开关，以激活自动下降功能，然后完全升起车窗，以激活自动升起功能。
  13. 断开笔记本电脑。
  14. 在触摸屏上，长按Exit Service Mode按钮以退出“维护模式增强版”。
