前备箱盖对齐
校正代码 10000004 可调整的 FRT 注意:本程序使用可调整的校正代码。使用上文列出的校正代码,并手动输入执行本程序花费的实际时间。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 12 月 20 日:将原不可调整校正代码更新为新的可调整校正代码。
程序
-
确定可能还需要调整哪些相邻面板,才能将前备箱盖成功定位至规格范围内。
注如果有多块面板需要调整,最好先调整与车辆上的固定面板(例如围板或车顶纵梁)相邻的面板。注最佳调整顺序如下:
- 后备箱/掀背尾门
- 后车门
- 前车门
- 翼子板
- 前备箱盖
-
拆卸前备箱盖撞销,以便准确评估总成的自然定位情况。
警告通过调整闩锁强行定位前备箱盖间隙可能导致铰链和闩锁总成过早磨损。
- 确定需要朝哪个方向调整前备箱盖,才能将其调至规格范围内。

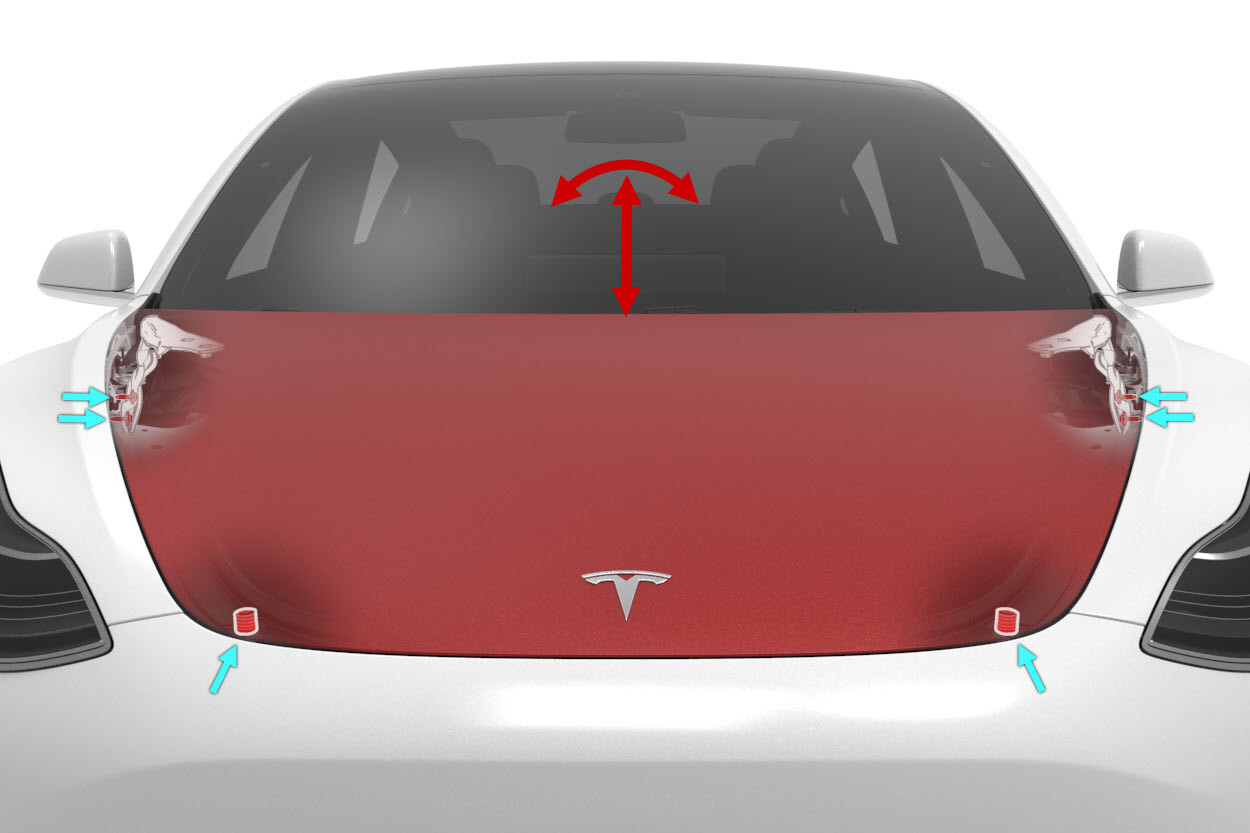

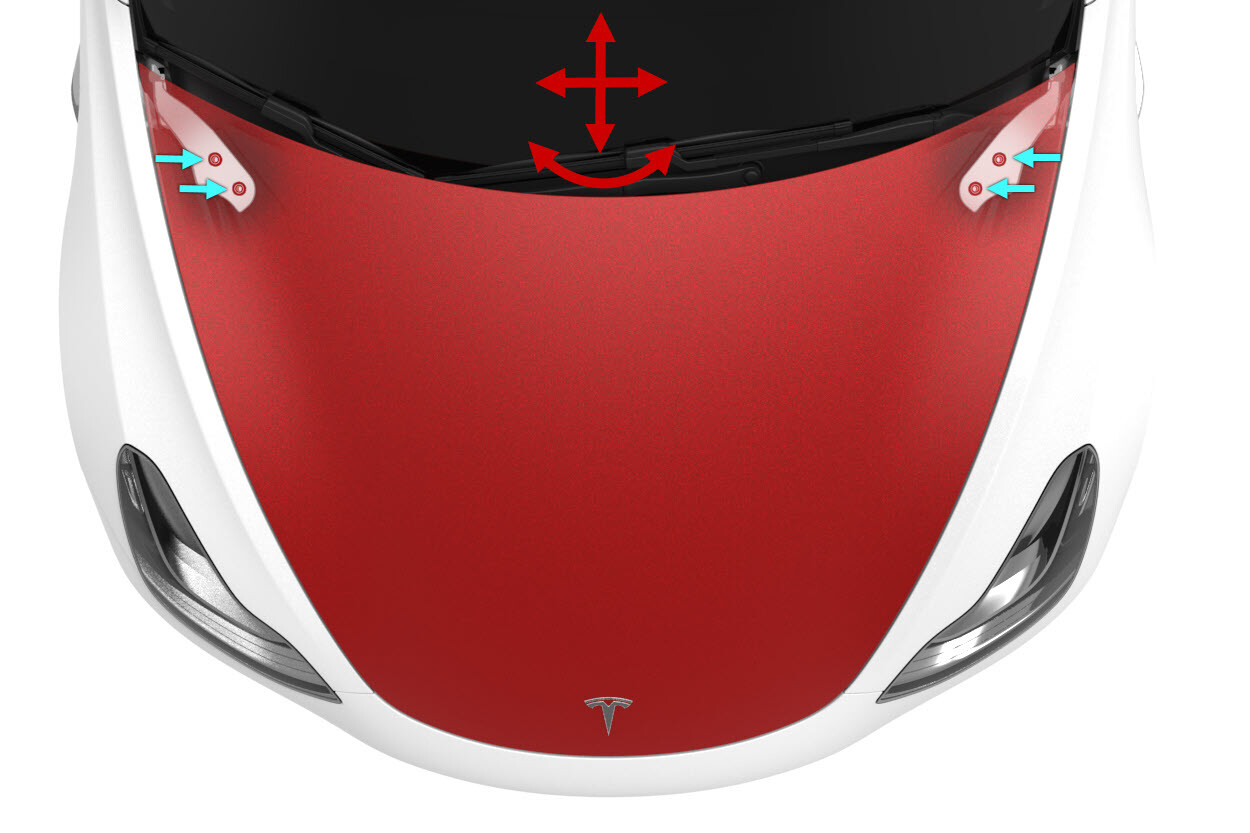

- 参考下图,确定需要松开哪些硬件才能朝所需方向调整前备箱盖位置。
- 适度松开必要的螺栓,确保只要能轻微用力即可调整总成。
- 重新紧固这些螺栓。
-
检查装配情况是否有所改进。
警告请一次只沿一个方向调整前备箱盖,以免调整过程中因面板彼此接触而导致损坏。
- 重复此过程,直至前备箱盖装配间隙和齐平度处于规格范围内。
- 将所有松开的硬件重新紧固至出厂扭矩值。
- 重新安装撞销并紧固至出厂扭矩值。
- 调整前备箱盖闩锁,直至无需费力即可将前备箱盖牢固地锁闭到位,并且在完全锁紧状态下与相邻面板齐平。
