玻璃 - 车门 - LH - 后(拆卸和更换)

校正代码 11500302 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1135305-00-A 车窗开关旁路工具,Model 3
  • 1129348-00-A XP-10 电源,XP-10
  • 2023 年 5 月 24 日:添加了清洁说明,以防止损坏玻璃。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于后车门传感器能否检测到侧面气压冲击。确保后门板上没有未遮盖的孔洞。此外,在维修或检查后车门及其组件时,务必重新安装插头或粘贴胶带。

扭矩规格

表 1. 扭矩规格玻璃 - 车门 - LH - 后(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后车门玻璃固定到升降器隔离夹的螺栓
9.5 Nm (7.0 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 2 英寸加长件
更换

拆卸

  1. 拆下 LH 后车门饰板。请参阅面板 - 车门饰板 - 后 - LH(拆卸和安装)
  2. 拆下左侧后车门内侧带状密封件。请参阅密封件 - 内侧安全带 - 后车门 - LH(拆卸和更换)

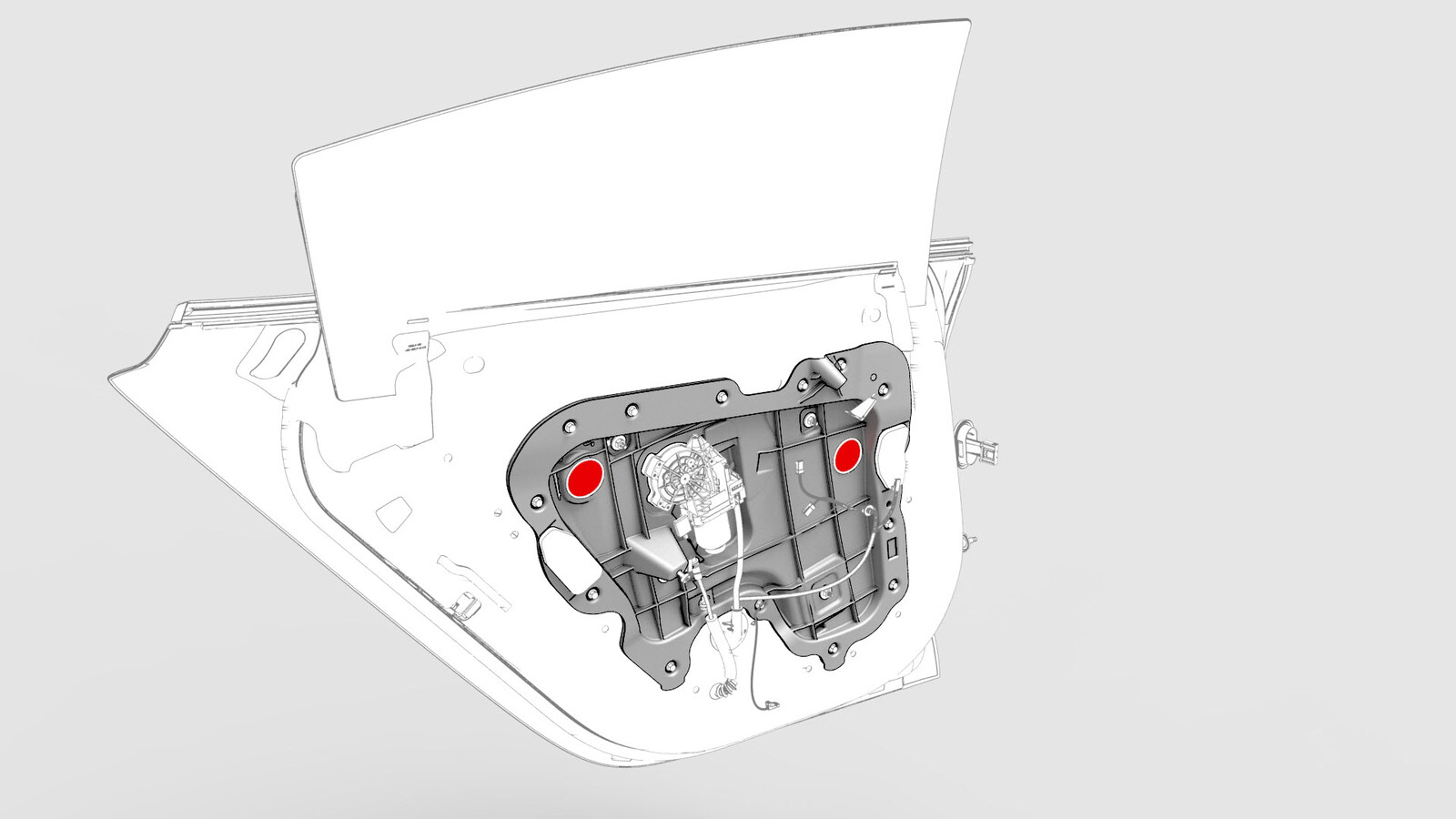

  3. 拆下覆盖车门内开口的螺塞,为螺栓留出空间。
  4. 将地面照明灯临时连接到 LH 后车门线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    布放电缆,避免其在关闭车门时受损。
  5. 连接车窗开关专用工具,然后降下车门玻璃,以便可以从孔洞操作升降器隔离夹螺栓。
  6. 拆下并弃用将车门玻璃固定到升降器隔离夹的螺栓,然后从车门上拆下车门玻璃。
    Informational PurposesAn informational icon, calling your attention
    向上提玻璃,使其脱离滑道,从车门上拆下。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件
    Informational PurposesAn informational icon, calling your attention
    如果升降器隔离夹已损坏,请更换。

安装

  1. 检查升降器隔离夹上是否存在玻璃碎片或其他碎屑,必要时进行清洁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    碎屑和碎片可能会损坏新车门玻璃或导致其破碎。
  2. 将车门玻璃放置在后车门内。
  3. 安装将车门玻璃固定到升降器隔离夹螺栓。
    9.5 Nm (7.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件
  4. 安装内侧密封条到后车门;使用夹子固定内侧密封条
    提示: 将内侧密封条下压至后车门内。
  5. 调节车门玻璃。请参阅玻璃 - 车门 - LH - 后(调整)
  6. 安装后车门饰板。请参阅面板 - 车门饰板 - 后 - LH(拆卸和安装)
  7. 校准车窗。请参阅车窗升降器(重新校准)
