玻璃 - 车门 - LH - 前(调整)

校正代码 11010004 可调整的 FRT 注意:本程序使用可调整的校正代码。使用上文列出的校正代码,并手动输入执行本程序花费的实际时间。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1454796-00-A 车窗开关工具套件
  • 2023 年 5 月 24 日:添加了清洁说明,以防止损坏玻璃。
  • 2023 年 12 月 11 日:将原不可调整校正代码更新为新的可调整校正代码。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于前车门传感器能否检测到侧面气压冲击。确保前门板上没有未遮盖的孔洞。此外,在维修或检查前车门及其组件时,务必重新安装插头或粘贴胶带。
Informational PurposesAn informational icon, calling your attention
间隙和齐平度规格位于“工作原理”的“检测标准”部分。

调节导块

  1. 使用间隙和齐平度工具检查左前车窗玻璃的装配情况。
  2. 完全降下左前车窗,然后打开左前车门。

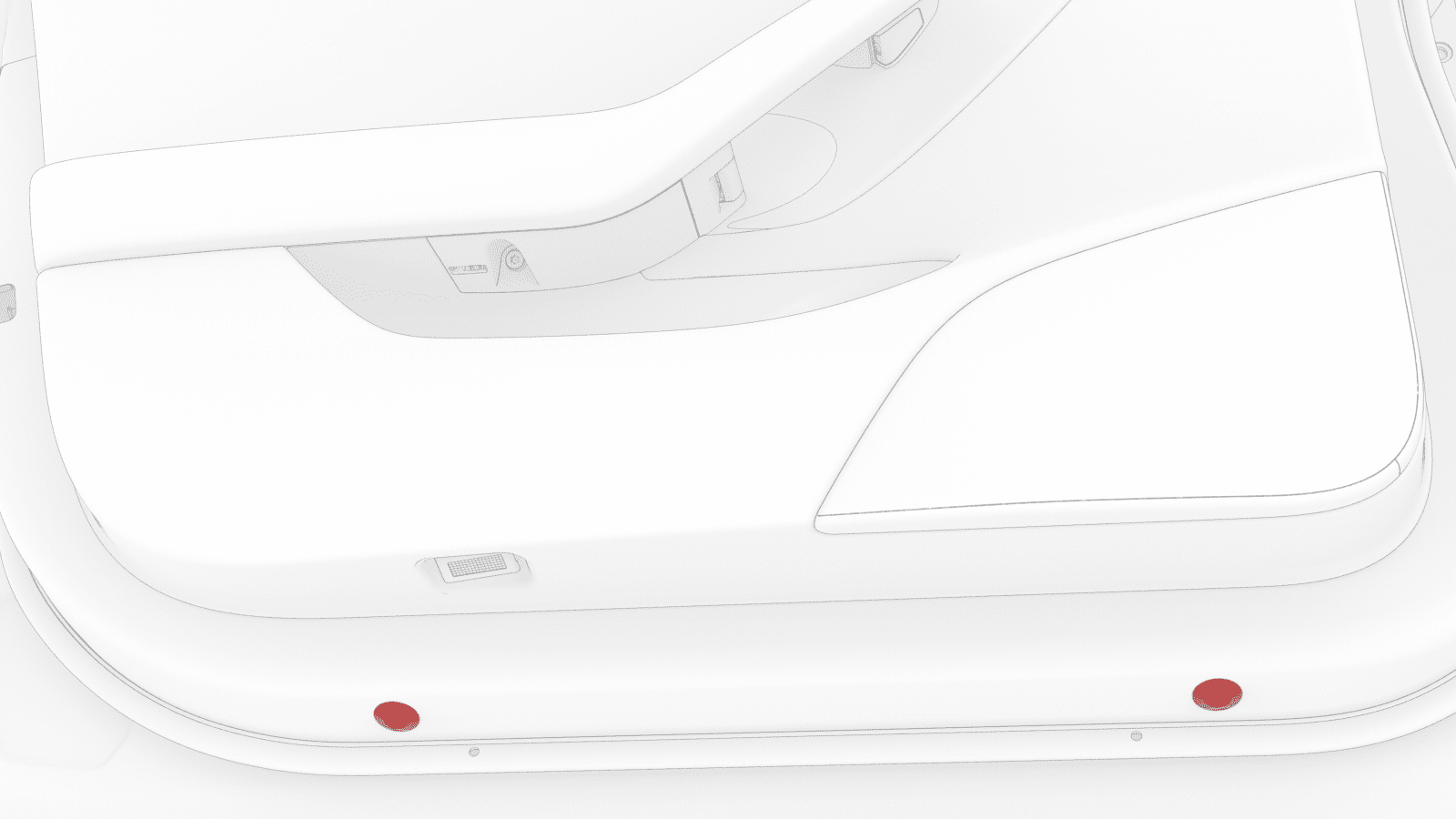

  3. 拆卸车门塞导块。
  4. 通过旋转导块螺栓调节车窗玻璃的高度(如图所示)。
    图 1. 图示为前向导块螺栓,后向导块螺栓与此类似
  5. 关闭左前车门,然后完全升起左前车窗。
  6. 使用间隙和齐平度工具检查左前车窗玻璃的装配情况。
    • 如果玻璃装配处于规格范围内,请转到步骤 17
    • 如果无法通过调节导块将玻璃调至规格范围内,则执行下一步。

调节隔离夹

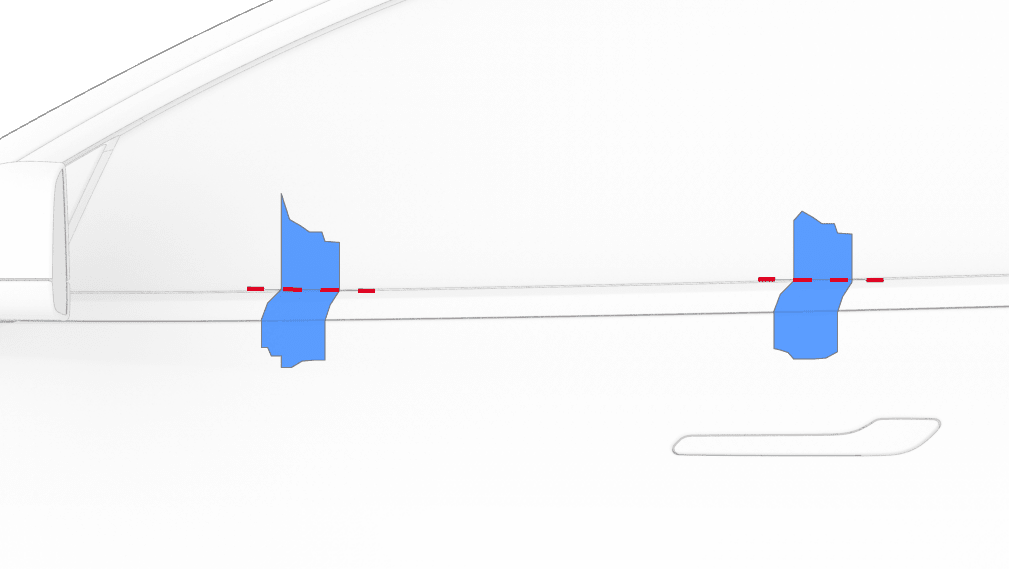

  1. 在车窗玻璃和左前车门外侧密封条上方粘贴两条遮蔽胶带,然后在玻璃与密封条相交的地方小心地切开胶带(如图所示)。
    提示: 此步骤有助于您在调节玻璃时得知其初始位置。
  2. 拆卸左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)
  3. 拆卸升降器隔离夹车门塞。
  4. 将路面照明灯连接到车门电气线束。
  5. 将车窗开关专用工具连接到车门电气线束,然后升起左前车窗以操作升降器隔离夹。
  6. 松开将车窗玻璃固定到升降器隔离夹的螺栓,将其拧松半圈。
  7. 关闭左前车门,然后使用车窗开关专用工具完全升起左前车窗。
  8. 调节车窗玻璃的位置,然后手动拧紧螺栓。
  9. 使用间隙和齐平度工具检查左前车窗玻璃的装配情况。
    • 如果玻璃装配处于规格范围内,请转至第7步。
    • 如果无法通过调节隔离夹将玻璃装配调至规格范围内,则执行下一步骤。

调节升降器角度

  1. 拆卸左前车门扬声器。请参阅扬声器 - 前车门 - LH(拆卸和更换)
  2. 用 3 毫米内六角扳手将支座螺柱固定到位,将前向和后向升降器下部支座螺母拧松 3 圈。

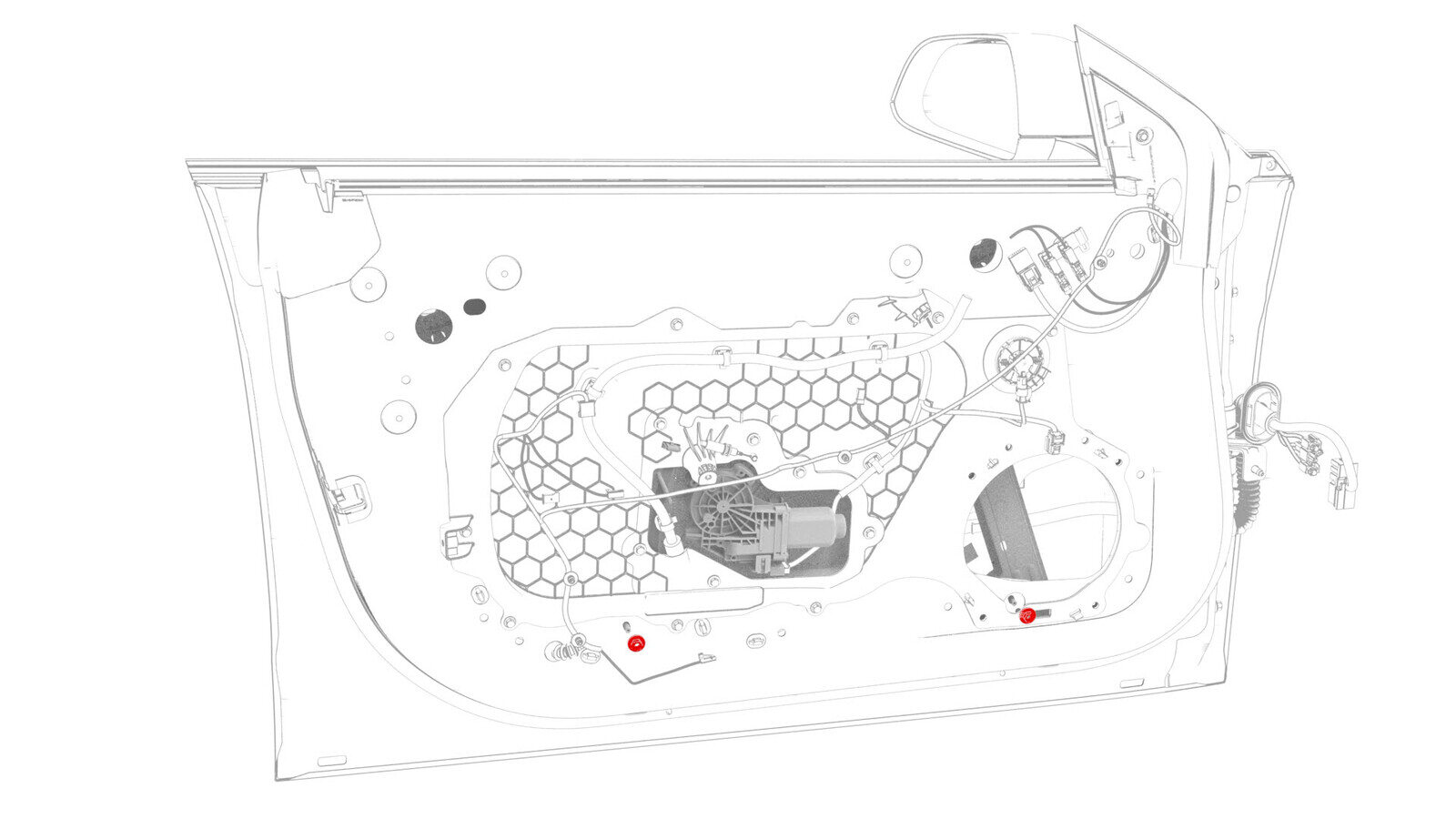

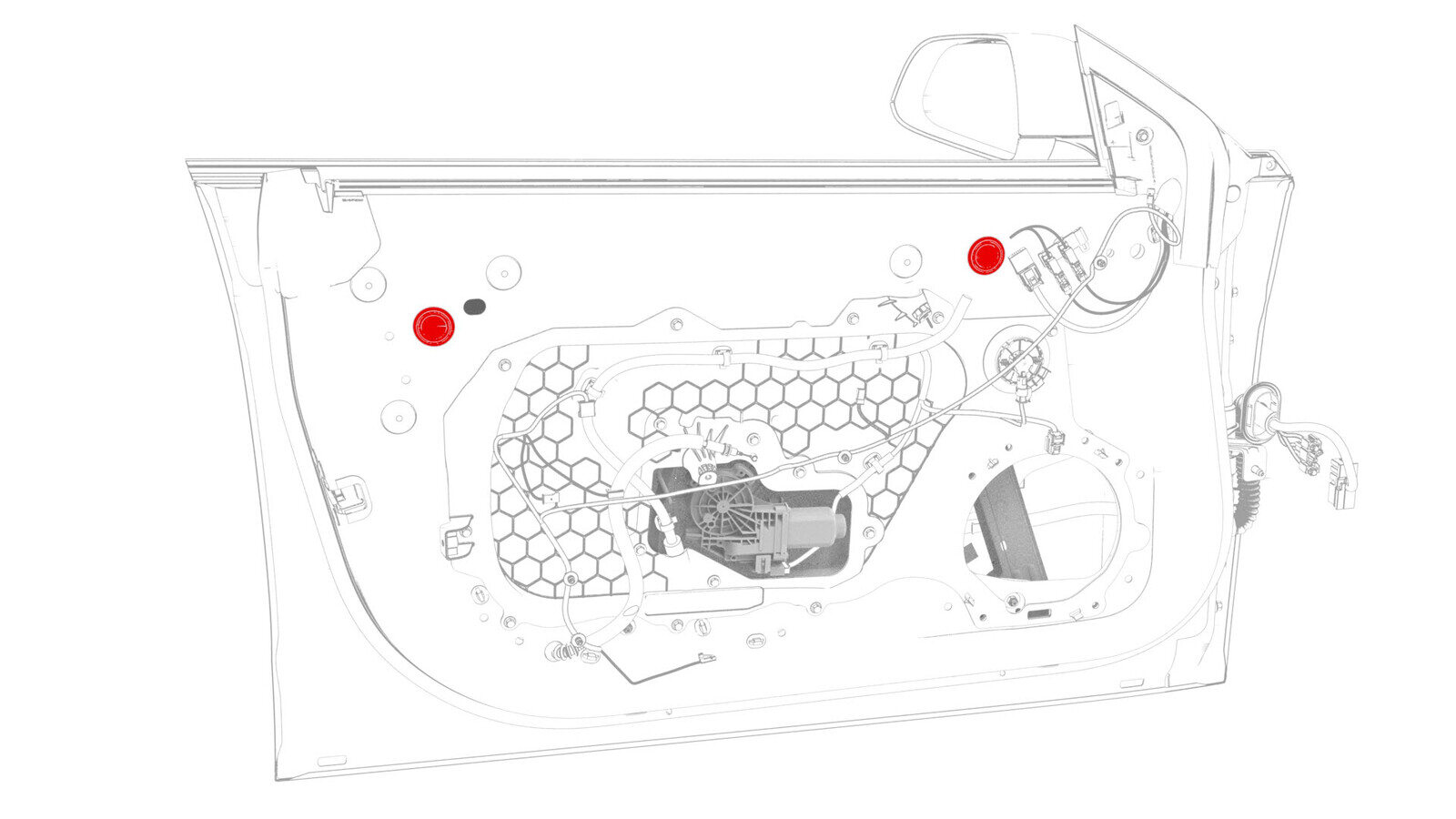

    图 2. 前向和后向升降器支座螺母
    图 3. 用内六角扳手将后向支座螺柱固定在适当位置,前向螺柱与此类似

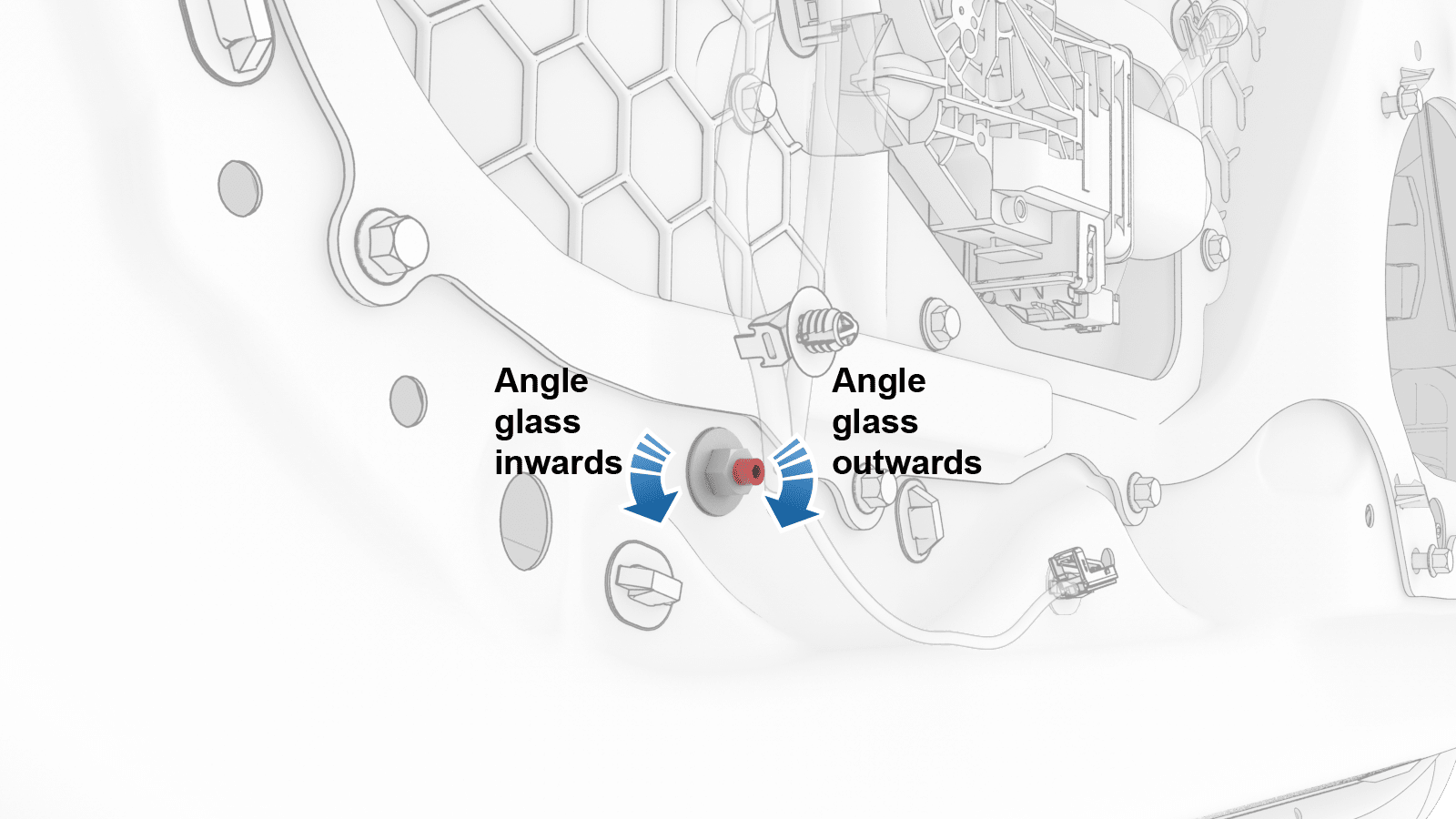

  3. 如图所示转动支座螺柱,调节升降器的角度。
    Informational PurposesAn informational icon, calling your attention
    转动一圈可以将玻璃移动 1 毫米。
    Informational PurposesAn informational icon, calling your attention
    玻璃调节范围是 2 至 14 毫米。如果当前玻璃位置未知,请松开升降器支座螺母并顺时针转动支座螺柱,直至其到达底部,然后沿逆时针方向将螺柱转动 2 圈。这样可以至少将玻璃调节 2 毫米。
    图 4. 图示为后向支座螺柱,前向螺柱与此类似
  4. 完成车窗玻璃角度调节后,手动拧紧两个调节器下部螺母。
  5. 关闭左前车门,然后完全升起车窗玻璃。
  6. 使用间隙和齐平度工具检查左前车窗玻璃的装配情况,必要时重新调节车窗玻璃。
  7. 揭下车辆上的遮蔽胶带。
  8. 降下车窗玻璃,以操作调节器隔离夹。
  9. 检查升降器隔离夹上是否存在玻璃碎片或其他碎屑,必要时进行清洁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    碎屑和碎片可能会损坏新车门玻璃或导致其破碎。
  10. 紧固将玻璃固定到升降器隔离夹的螺栓。
    9.5 Nm (7.0 lbs-ft)
  11. 如果之前松开了将车窗升降器固定到车门内侧的螺母,则将其紧固
    10 Nm (7.4 lbs-ft)
  12. 安装左前车门扬声器(如果已拆下)。请参阅扬声器 - 前车门 - LH(拆卸和更换)
  13. 降下车窗玻璃,然后断开车窗开关专用工具。
  14. 断开路面照明灯与车门电气线束的连接。
  15. 安装升降器隔离夹车门塞。
  16. 安装左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)
  17. 安装车门导块塞。
  18. 坐到驾驶位座椅上,然后关闭左前车门。
  19. 在 Toolbox 的搜索字段中输入window
    Informational PurposesAn informational icon, calling your attention
    确保选择Actions
  20. 单击 “TESTSELF_ VCLEFT_FRONT-L_CALIBRATE-WINDOW” 旁边的play按钮,然后选择Run
    Informational PurposesAn informational icon, calling your attention
    上述校准程序运行期间,左前车窗会多次升降。
  21. 按下左前车窗开关至第二挡,激活自动下降功能;然后完全升高车窗,激活自动升高功能。
  22. 断开笔记本电脑与车辆的连接。
