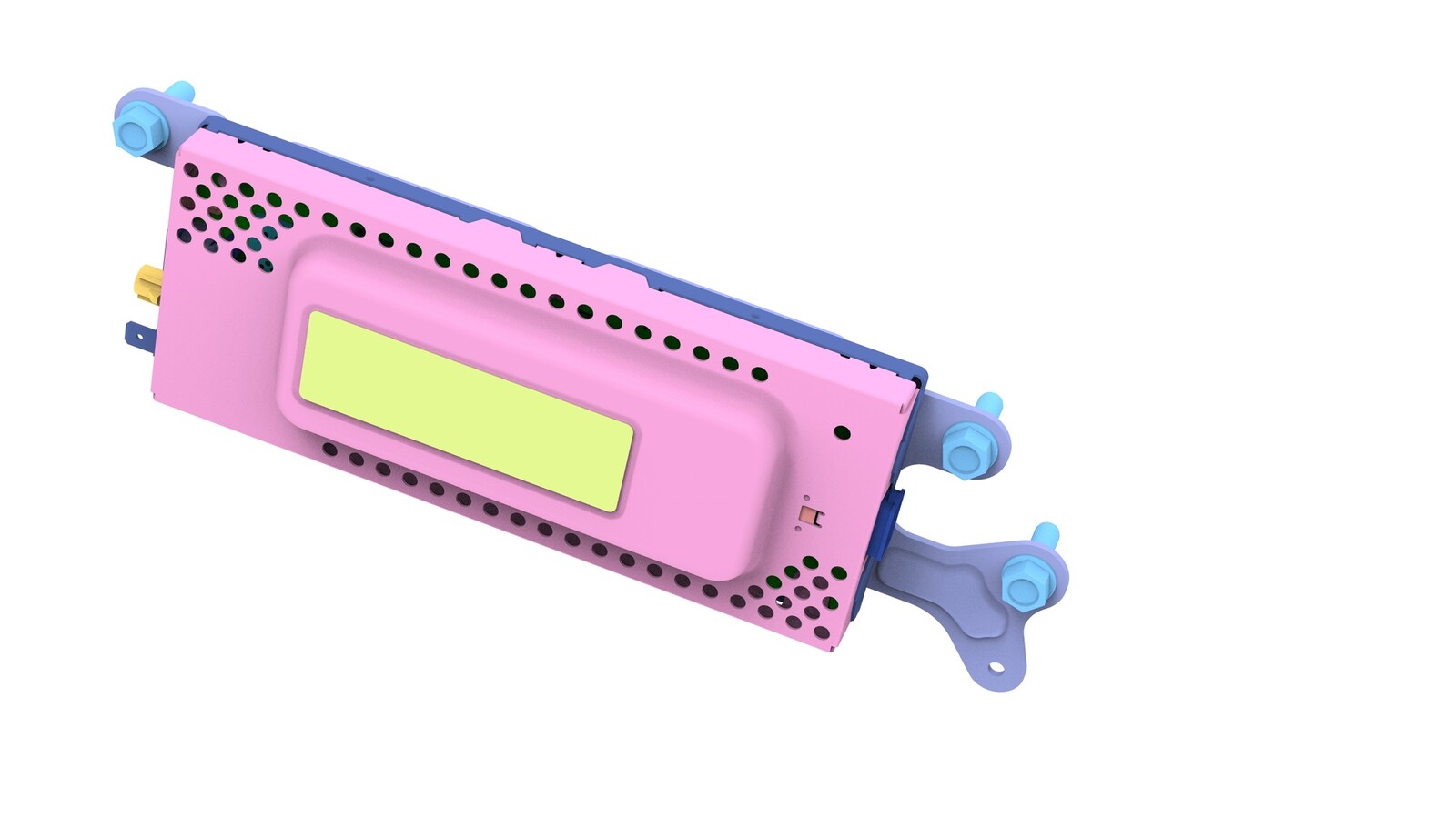

调谐器 - 调频/高清/数字广播（拆卸和更换）

校正代码 21220102 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-09-21: 添加了断开和连接低压电源的步骤。

拆卸

  1. 断开低压电源。请参阅 12V/低压电源（断开和连接）。
  2. 拆下右侧纵梁饰板。请参阅 饰板 - 纵梁 - 左侧（拆卸和更换）。
  3. 拆卸右侧 C 柱后饰板。请参阅 饰板 - C 柱 - 后部 - 左侧（拆卸和更换）。

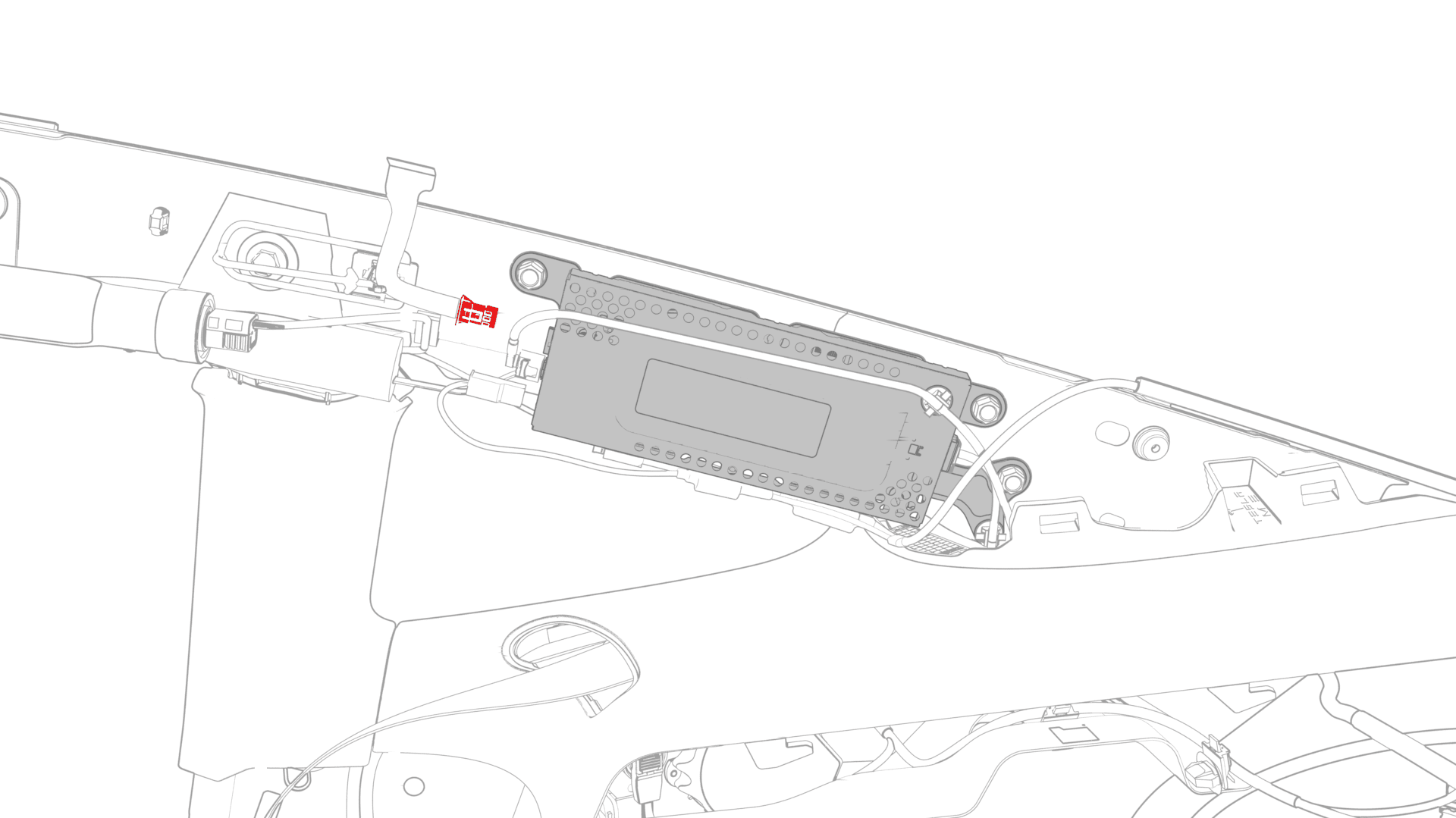

  4. 断开背光灯电气连接器与调谐器的连接。

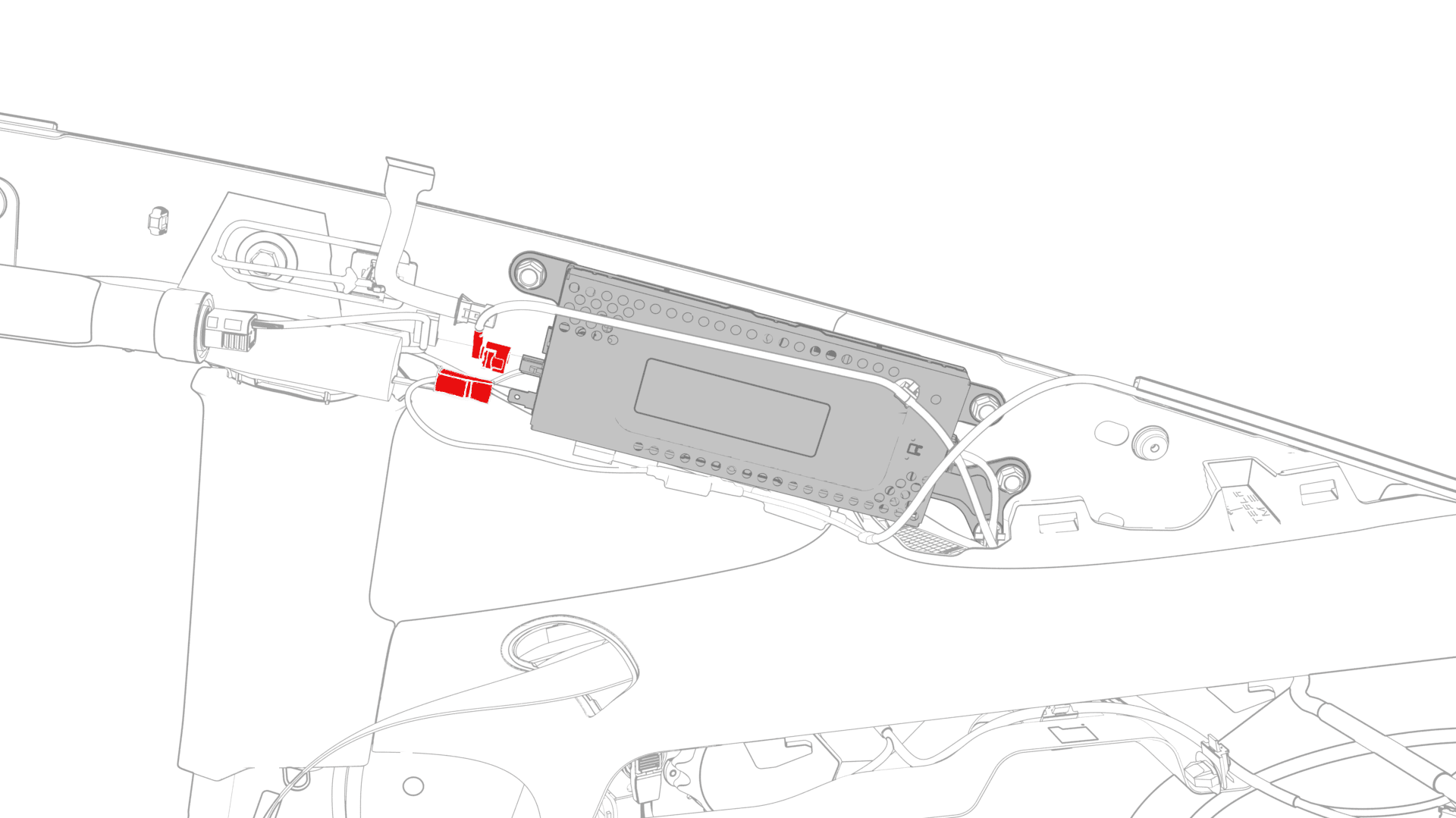

  5. 断开电气连接器与调谐器前部的连接。

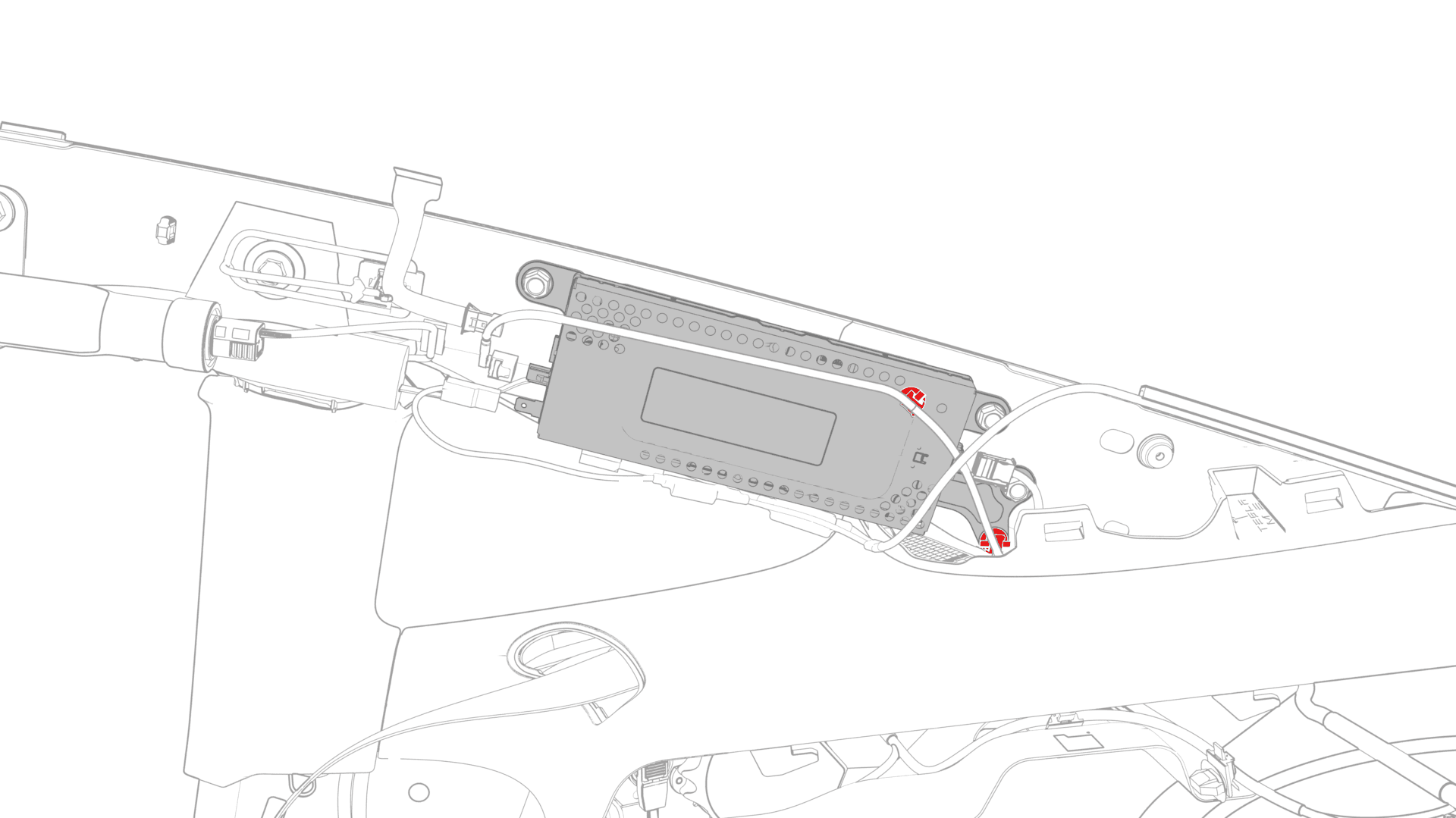

  6. 断开电气连接器与调谐器后部的连接。
  7. 松开将电气线束固定到调谐器的夹子。

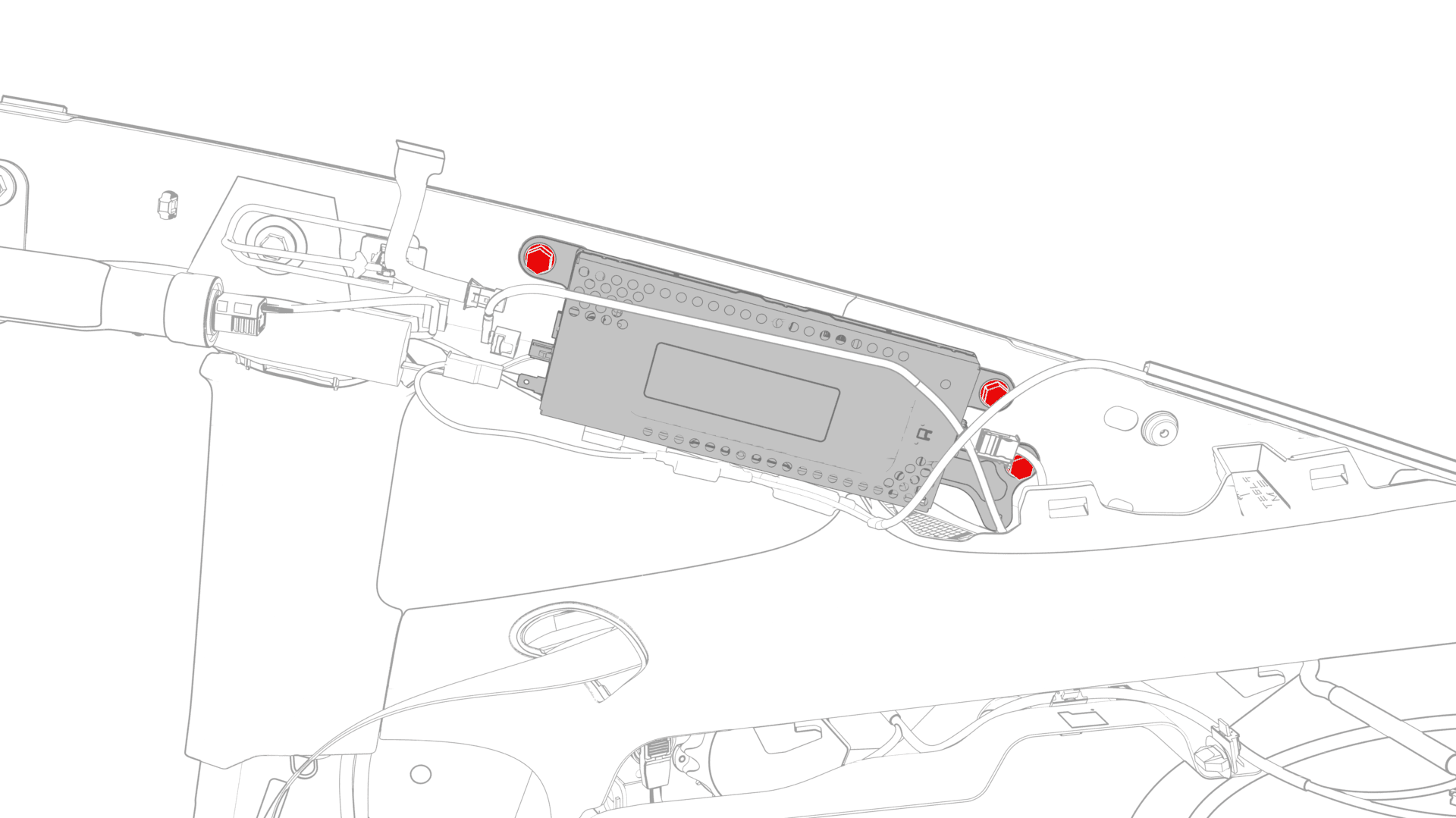

  8. 拆卸将调谐器固定到车身的螺栓，然后从车上拆下调谐器。

安装

  1. 安装将调谐器固定到车身的螺栓。

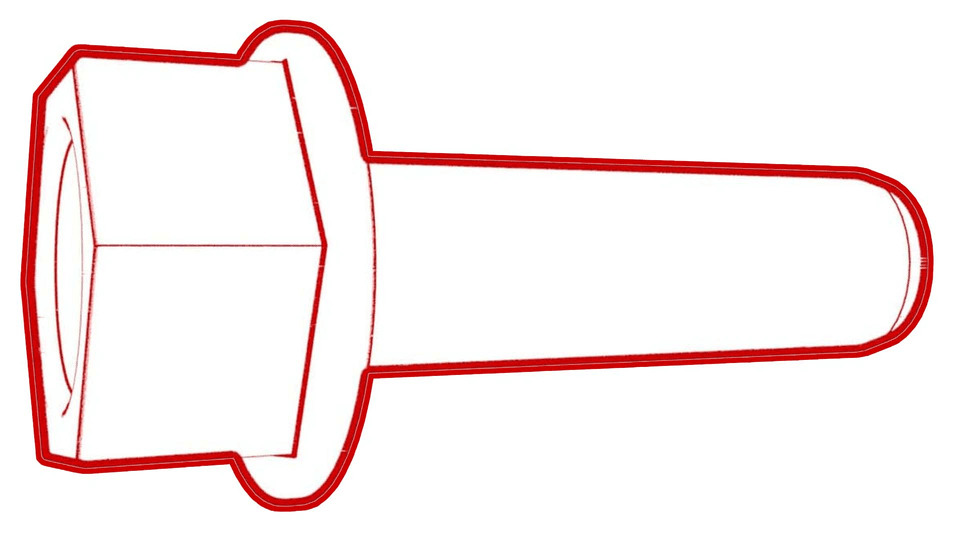

    10.1 Nm (7.4 lbs-ft)
  2. 安装将电气线束固定到调谐器的夹子。
  3. 将电气连接器连接到调谐器后部。
  4. 将电气连接器连接到调谐器前部。
  5. 将背光灯电气连接器连接到调谐器。
  6. 安装 C 柱右侧后部饰板。请参阅 饰板 - C 柱 - 后部 - 左侧（拆卸和更换）。
  7. 安装右侧纵梁饰板。请参阅 饰板 - 纵梁 - 左侧（拆卸和更换）。
  8. 连接低压电源。请参阅 12V/低压电源（断开和连接）。
  9. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  10. 在 Toolbox 的搜索字段中输入Tuner。
    注
    如果尚未选择Actions，请确保选择该项。
  11. 在 Toolbox 中，点击PING-BASH_ TUNER旁边的 play 按钮，然后选择Run。
  12. 断开笔记本电脑与车辆的连接
