滑轨 - 外侧 - 副驾位座椅（拆卸和更换）

校正代码 13013002 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

警告
Seat base edges are sharp and can cause personal injury. Wear cut resistant gloves when removing the seat from the vehicle, and while performing procedures that involve work on or near the seat base.

拆卸

  1. 确认固件版本为 2023.2.11 或更高。如果固件版本不是 2023.2.11 或更高版本，请更新车辆固件。
  2. 将副驾位座椅从车辆上拆下。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  3. 拆卸副驾位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。
  4. 拆下副驾位座椅外侧腰带预紧装置。请参阅 预紧器 - 腰带外侧 - 第一排 - 左侧（拆卸和更换）。
  5. 将座椅放置在座椅靠背上，以便接触座垫底部。
    警告
    根据需要保护座垫，防止其受损。

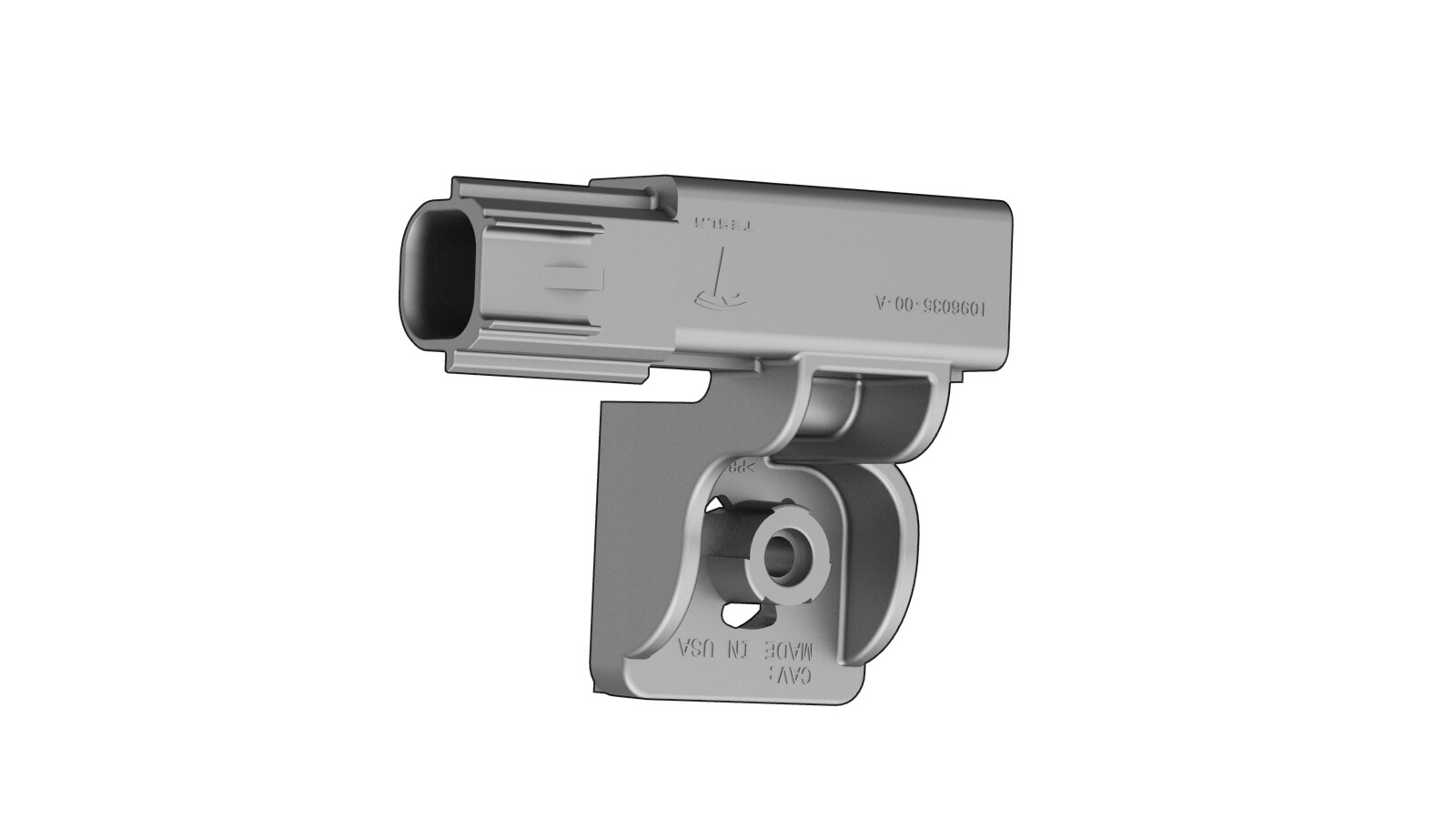

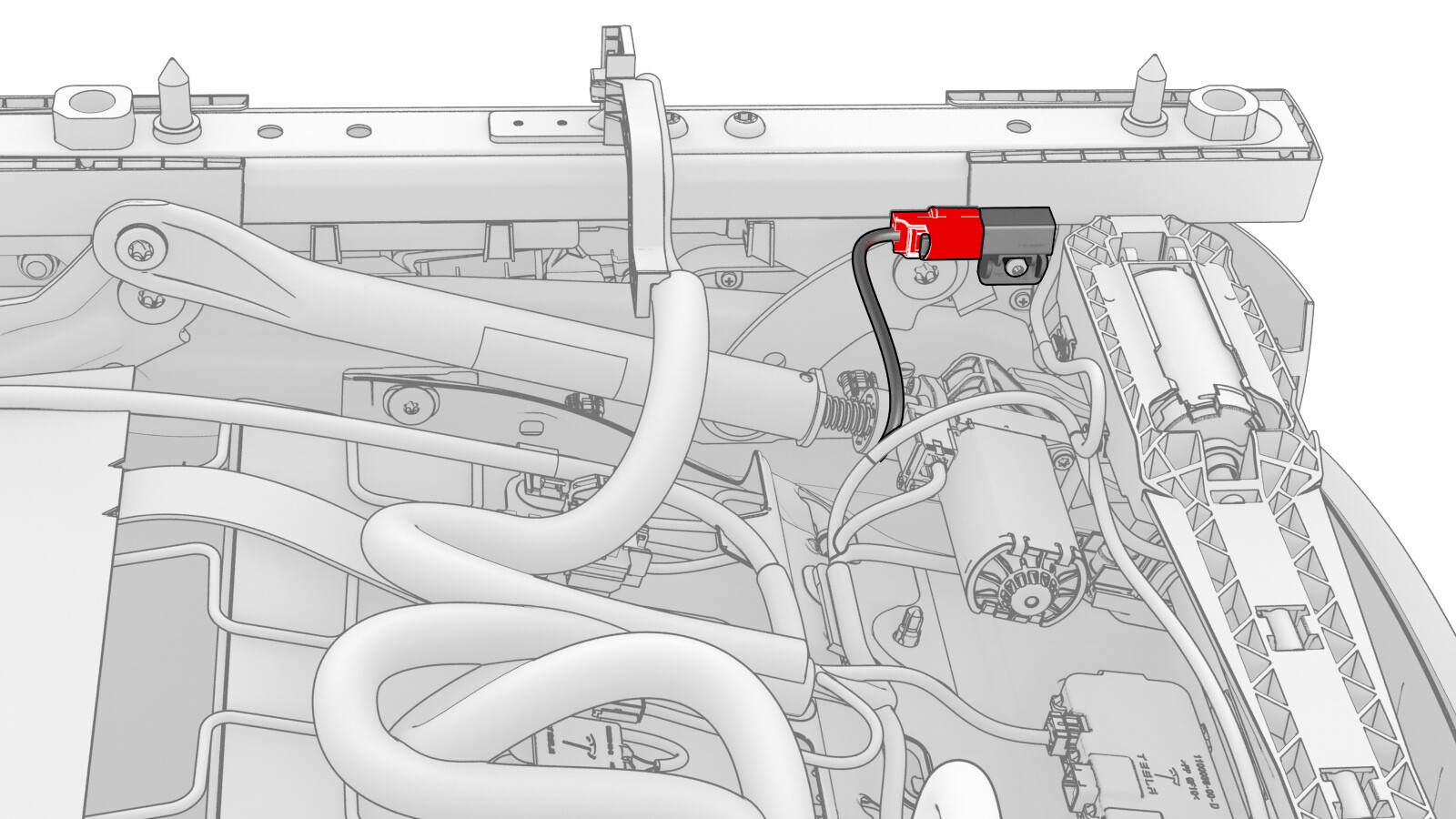

  6. 断开座椅滑轨位置传感器电气连接器。
    注
    传感器位于右侧前座椅滑轨电机背后的外侧内部滑轨上。
  7. 拆下将座椅滑轨位置传感器固定到座椅滑轨总成的螺钉。
    提示
    推荐使用以下工具

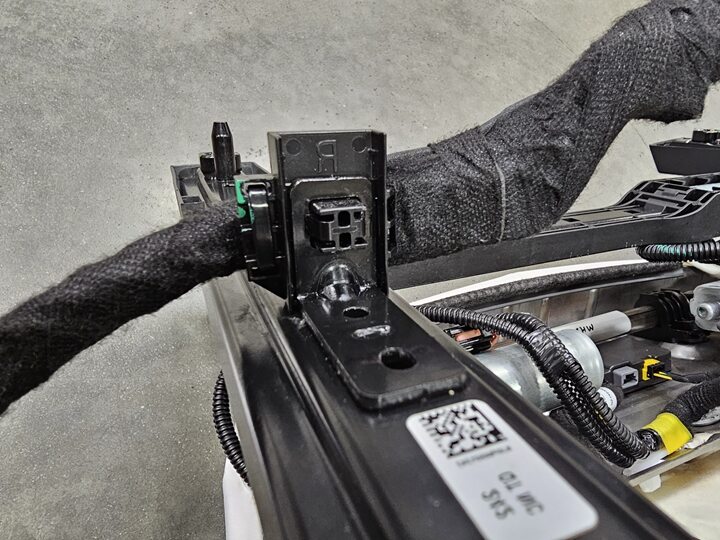

  8. 松开将座椅线束固定到座椅外侧滑轨的夹子。
    注
    某些座椅可能采用推压式夹子或滑锁式夹子。
  9. 拆下并弃用将副驾位座椅外侧滑轨固定到座椅总成的螺栓。
    23 Nm (17.0 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T50 套筒

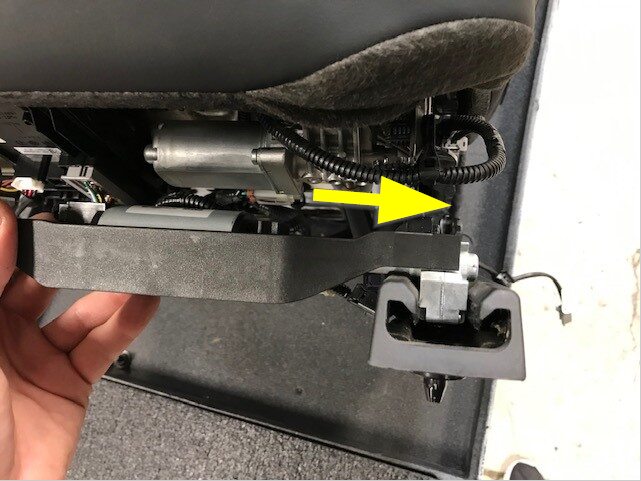

  10. 将副驾位座椅外侧滑轨从滑轨桥架总成上松开。
    注
    撬起桥架滑轨电机锁片，然后滑开外侧滑轨，进而将其松开。

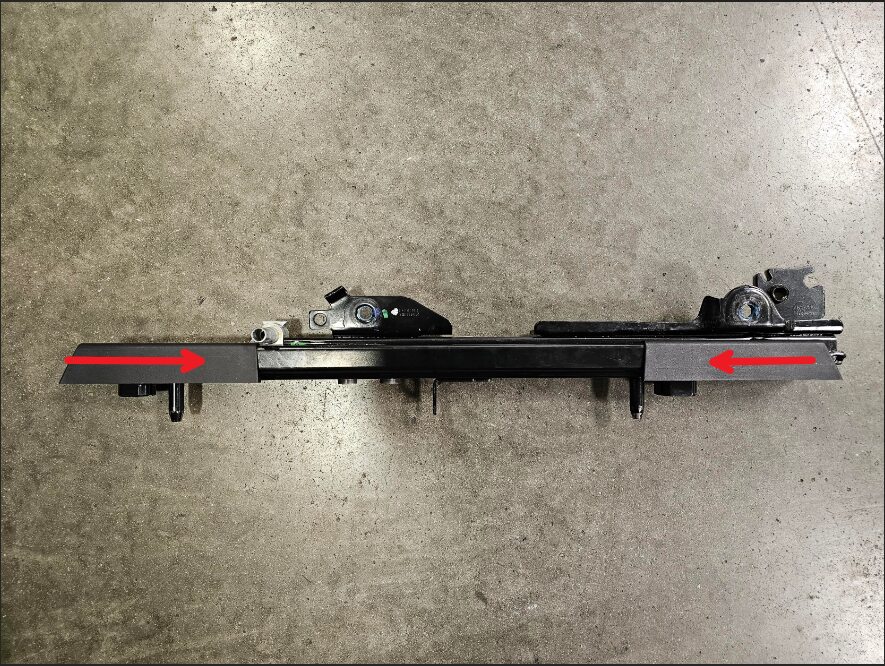

  11. 向外滚动座椅盖板的侧面以将塑料饰件从导轨上解锁，然后将座椅盖板拉离座椅导轨。

安装

  1. 将座椅滑轨盖板 (x2) 与座椅导轨的前边缘对齐，然后将盖板滑到座椅导轨上，直到其固定住。

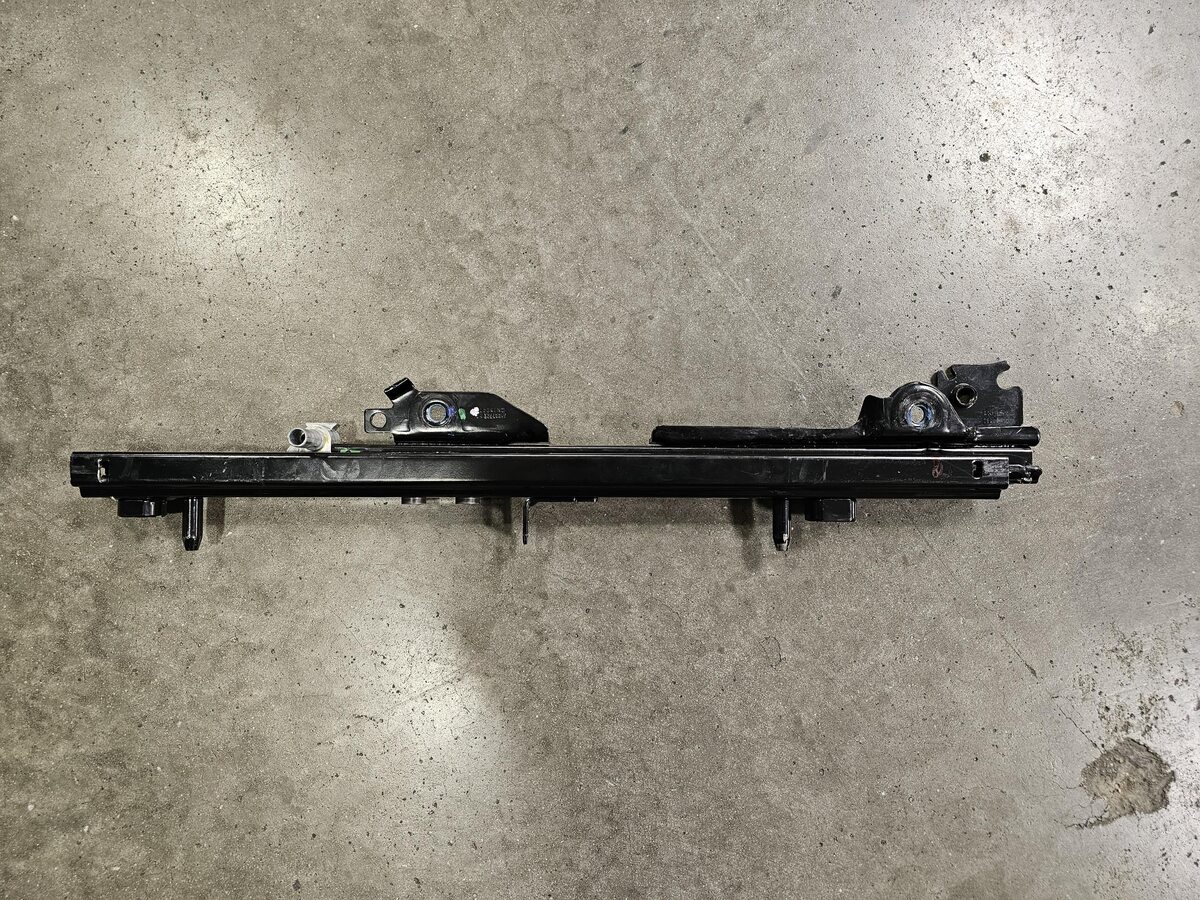

  2. 将副驾位座椅外侧滑轨安装到滑轨桥架总成上。

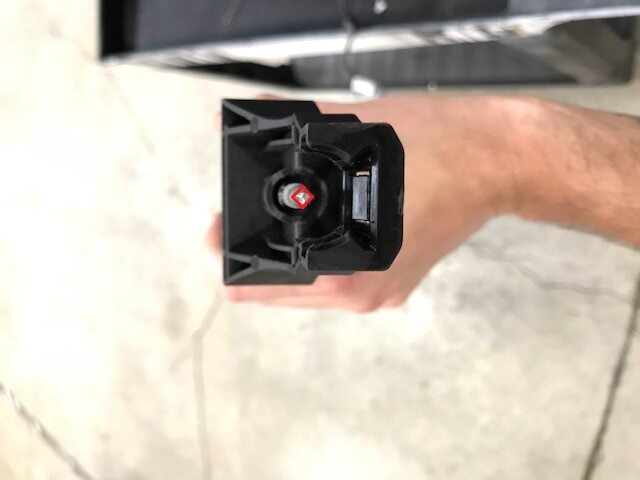

    注

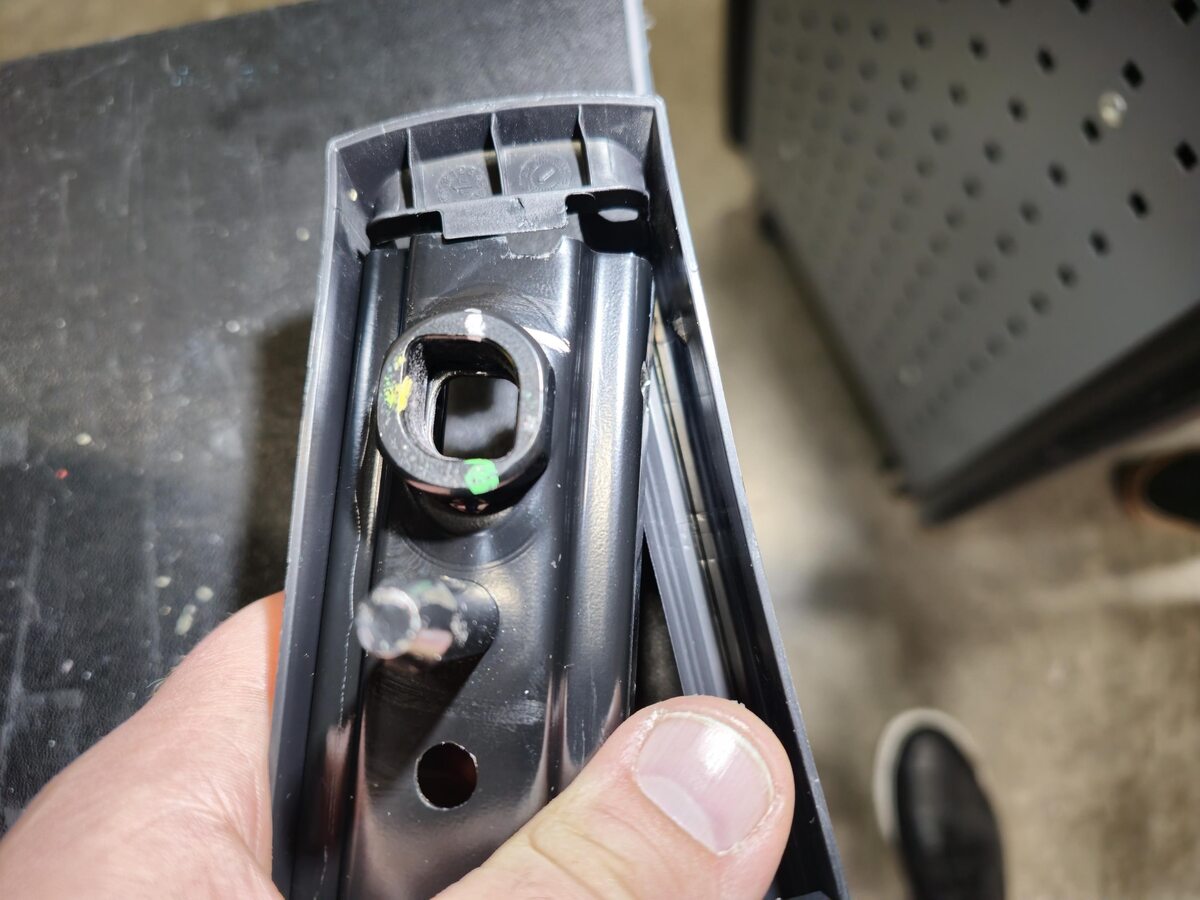

    滑轨电机电缆是方形键控，必须与外侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入外侧滑轨，直至完全就位。
  3. 安装将副驾位座椅外侧滑轨固定到座椅总成的新螺栓。
    23 Nm (17.0 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T50 套筒
  4. 将座椅滑轨位置传感器放置到座椅滑轨总成上，然后安装将传感器固定到总成的螺钉。
    提示
    推荐使用以下工具
  5. 连接座椅滑轨位置传感器电气连接器。
  6. 重新立起座椅。
  7. 安装副驾位座椅外侧腰带预紧装置。请参阅 预紧器 - 腰带外侧 - 第一排 - 左侧（拆卸和更换）。
  8. 安装副驾位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
  9. 将副驾位座椅安装到车辆上。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  10. If servicing the front passenger seat in a North American vehicle:
    1. Remove all objects from the front passenger seat before beginning calibration.
    2. On the vehicle touchscreen, touch Controls (Vehicle Icon) > Software and check the vehicle firmware version. If the vehicle firmware is 2023.2.11 or newer, perform a software reinstall. See 软件重新安装 - 触摸屏. If the vehicle firmware is not 2023.2.11 or newer, update the vehicle firmware. See 软件更新.
    3. Locally connect a laptop with Toolbox 3 to the vehicle. See Toolbox（连接和断开）.
    4. Unlock the vehicle gateway. See 网关（解锁）.
    5. In Toolbox, click on the Actions tab, and then search for "OCS".
    6. Run the PROC_OCS1P_SELF-CALIBRATIONvia Service Mode Plus:Safety & Restraints ➜ Seats ➜ OCS1P Self Capacitance Calibrationvia Toolbox:(link) routine.
    7. Click on the Actions tab, and then search for "Seat calibration".
    8. Run the PROC_VCRIGHT_SEAT-CALIBRATEvia Service Mode:Low Voltage ➜ Seats ➜ Calibrate Seatvia Toolbox:(link) routine.
    9. Disconnect Toolbox and remove the laptop from the vehicle.
