软管 - 变流器入口 - 前驱动单元(不带加热泵款)(拆卸和更换)

校正代码 18300112 1.08 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下座舱进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  4. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  5. 如果配有 RH 前轮轮毂盖,则将其拆下。请参阅盖 - 轮毂(拆卸和更换)
  6. 松开 RH 前轮毂螺母。
  7. 升高车辆。请参阅举升车辆 - 双柱举升机
  8. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  9. 部分降下车辆,然后拆下 RH 前车轮。请参阅轮毂总成(拆卸和安装)
  10. 拆下 RH 前轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)
  11. 完全升起车辆,然后在高压电池 RH 前侧的下方放置一个冷却液排放容器。

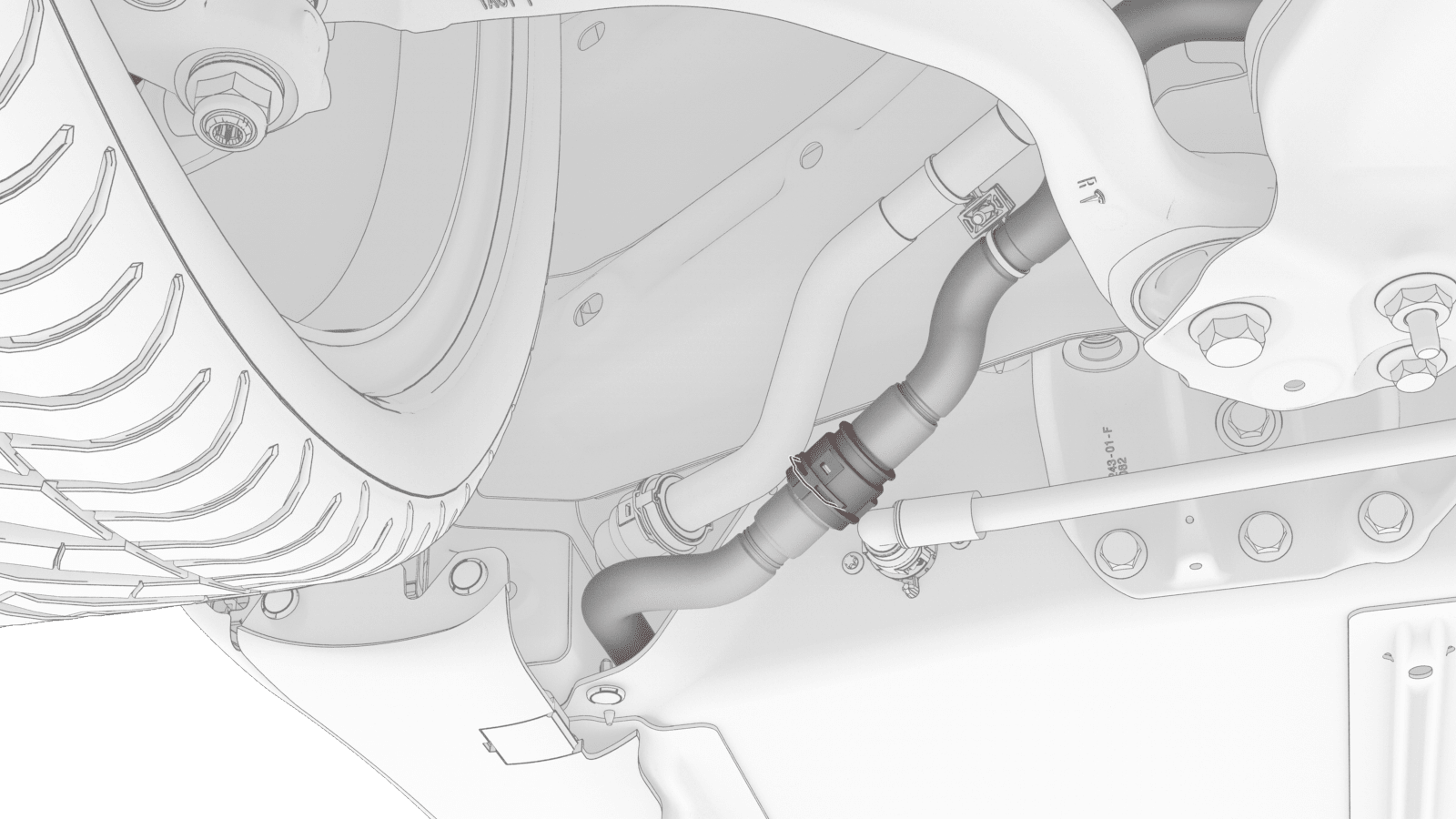

  12. 松开夹子以分开前驱动单元逆变器冷却液入口软管,然后将冷却液排入冷却液排放容器。
  13. 塞住前驱动单元逆变器冷却液入口软管的凹进侧。
  14. 松开将前驱动单元逆变器入口软管固定到车辆的夹子。
  15. 松开将前驱动单元逆变器入口软管固定到前副框架的夹子。
  16. 松开将前驱动单元逆变器入口软管固定到前驱动单元变速箱外部的夹子。

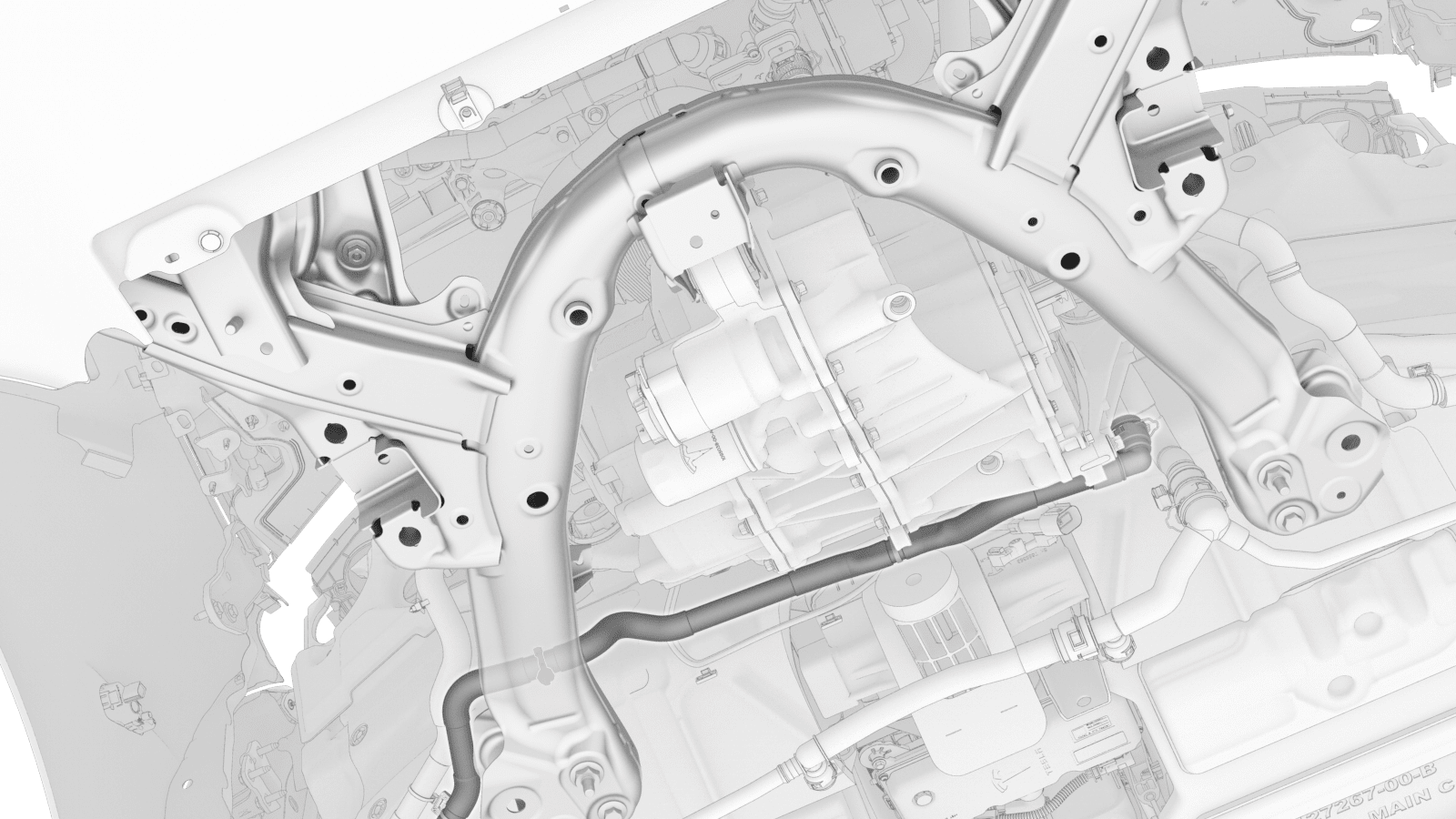

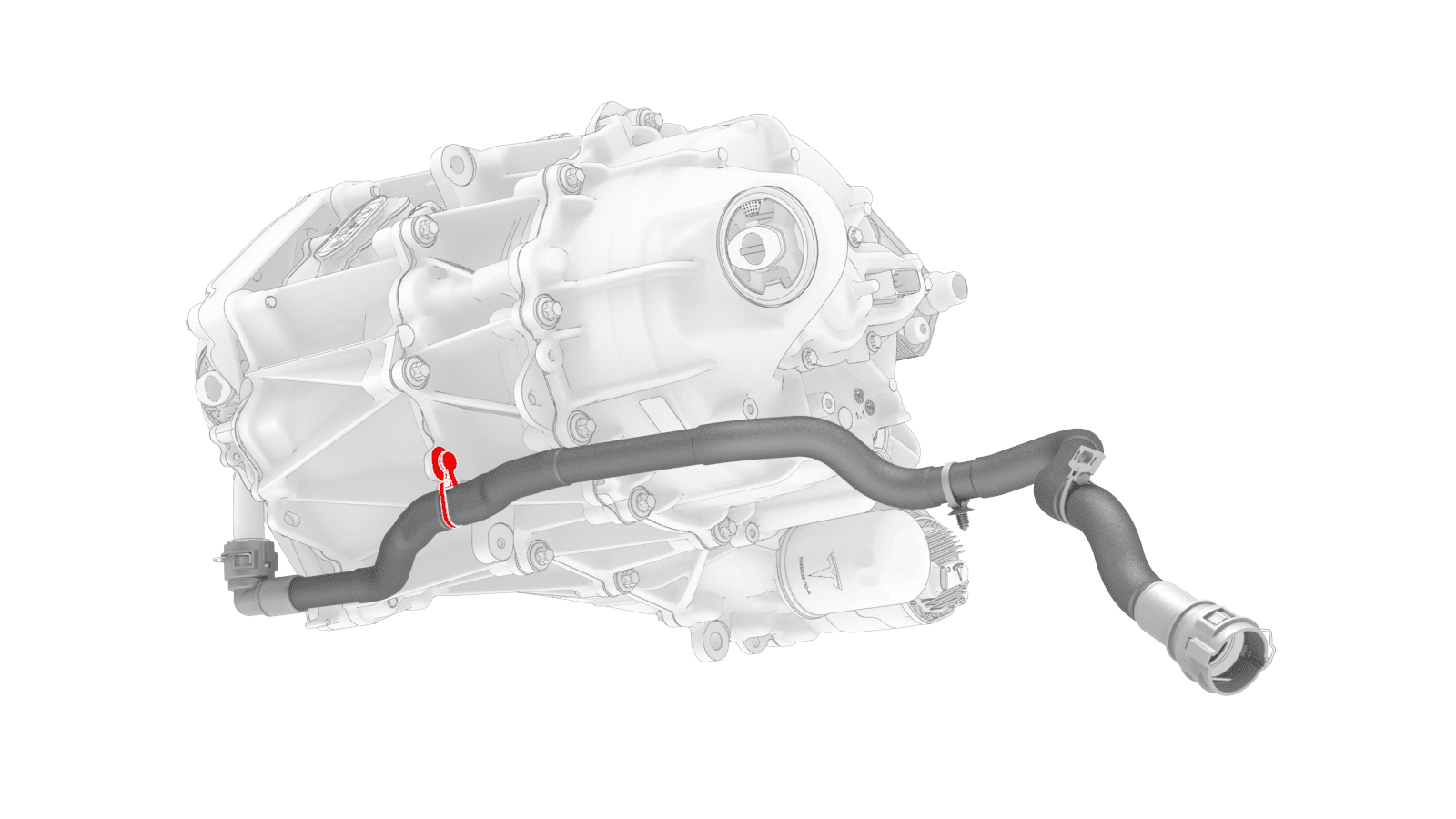

    图 1. 为清晰起见,隐藏了其他总成

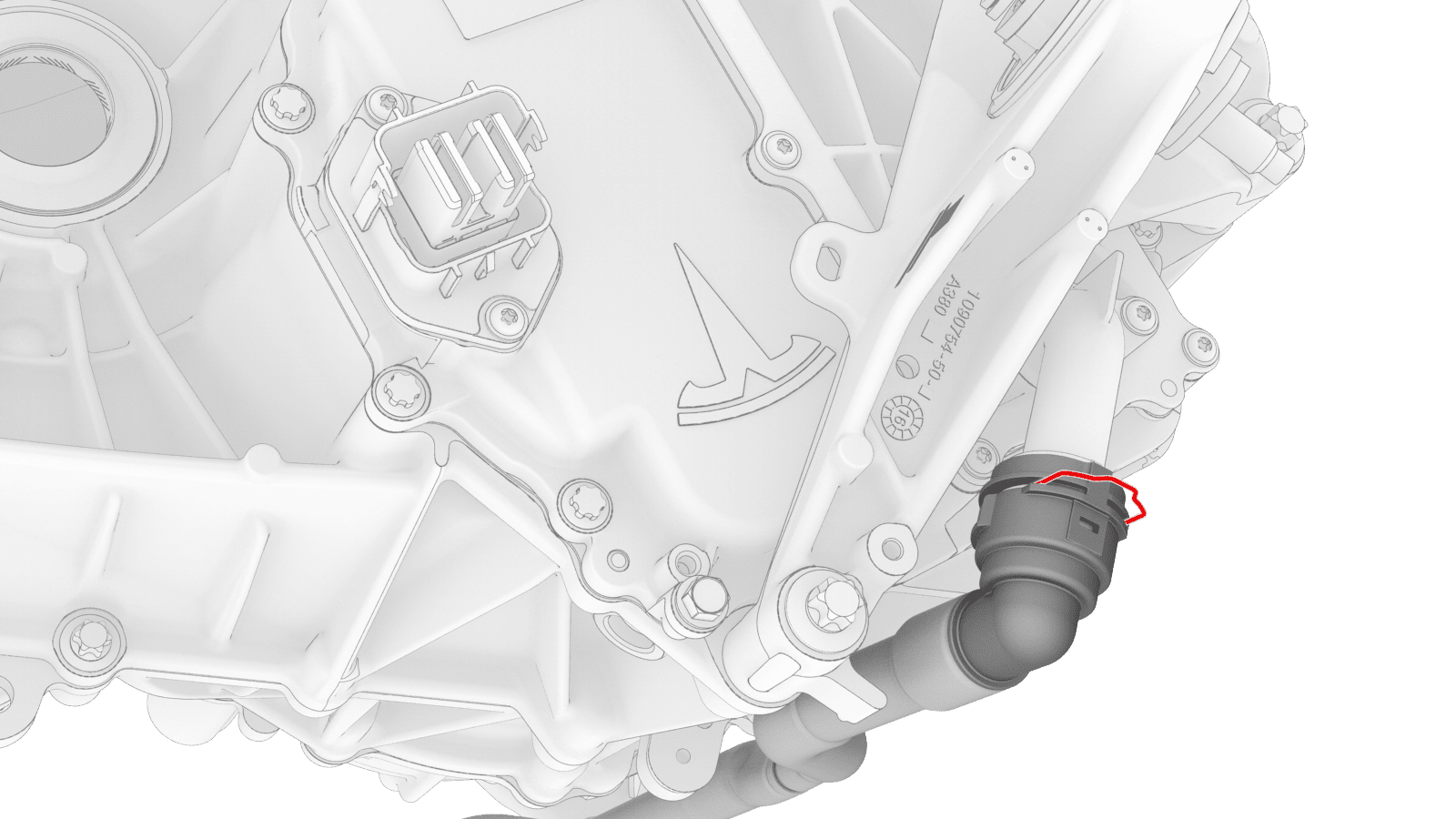

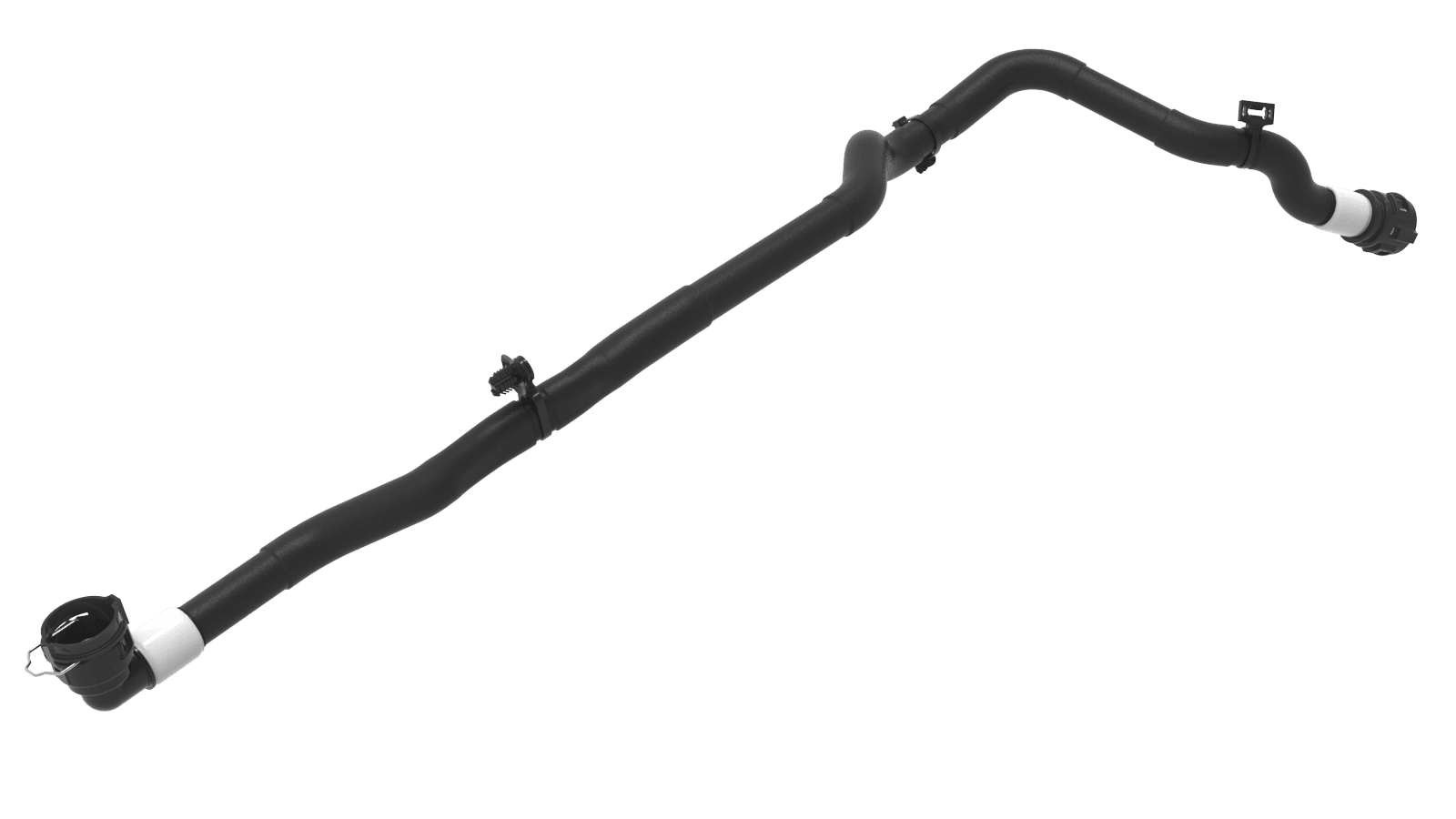

  17. 松开将前驱动单元逆变器入口软管连接到前驱动单元逆变器冷却液接头的夹子,然后从车上拆下软管。

安装

  1. 将前驱动单元逆变器入口软管放置到车辆上,然后安装将此软管连接到前驱动单元逆变器冷却液接头的夹子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行推拉测试,以确认软管已完全就位。
  2. 安装将前驱动单元逆变器入口软管固定到前驱动单元变速箱外部的夹子。

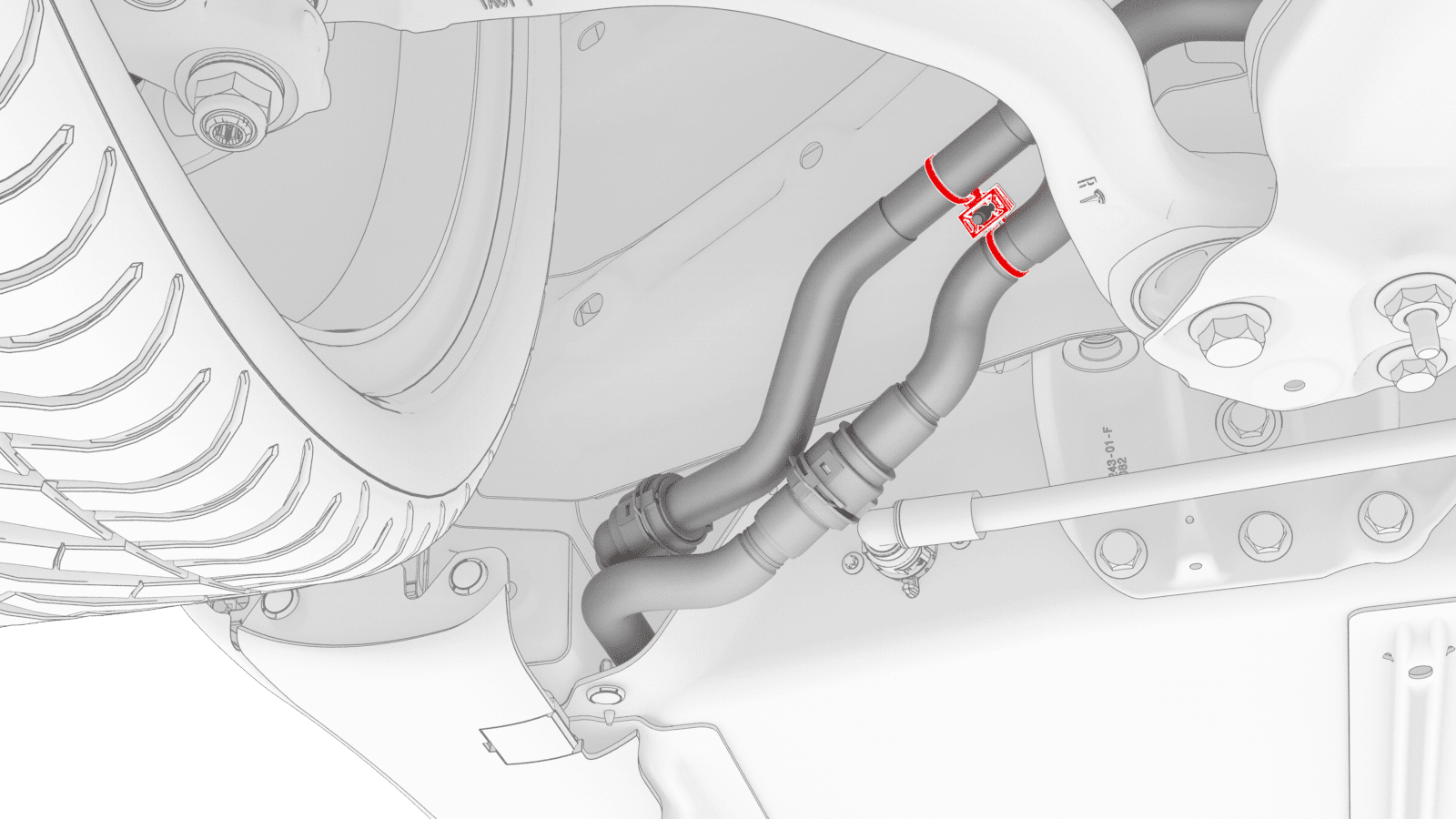

    图 2. 为清晰起见,隐藏了其他总成
  3. 安装将前驱动单元逆变器入口软管固定到前副框架的夹子。
  4. 拔下塞子,然后安装夹子以重新连接前驱动单元逆变器入口软管。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行推拉测试,以确认软管已完全就位。
  5. 安装将前驱动单元逆变器入口软管固定到车辆的夹子。
  6. 取走车辆下方的冷却液排放容器。
  7. 安装 RH 前轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)
  8. 将 RH 前轮安放到车轴上,然后用手拧紧轮毂螺母。
  9. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  10. 降下车辆,然后拧紧 RH 前轮毂螺母。请参阅轮毂总成(拆卸和安装)
    Informational PurposesAn informational icon, calling your attention
    仅可使用手动工具拆卸或安装紧固件。请勿使用冲击或电动工具。
    Informational PurposesAn informational icon, calling your attention
    使用六角套筒。请勿使用 12 角套筒或专用套筒。
  11. 如果配有 RH 前轮轮毂盖,请予以安装。请参阅盖 - 轮毂(拆卸和更换)
  12. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  13. 再充注冷却系统。请参阅冷却系统(真空重新加注)
  14. 安装座舱进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  15. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  16. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
