框架 - 座椅座垫 - 驾驶位座椅(拆卸和更换)

校正代码 13012202 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 12 月 15 日:添加了拆卸和安装预紧器的步骤。
  • 2023 年 3 月 23 日:添加了拆卸/安装座椅滑轨位置传感器的步骤。
  • 2024 年 5 月 22 日:根据最新验证删除了有关靠背外壳和头枕的步骤。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。
  • 1133787-00-A 安全带释放按键,Model 3

扭矩规格

表 1. 扭矩规格框架 - 座椅座垫 - 驾驶位座椅(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将驾驶位座椅靠背框架固定到座垫框架的螺栓
43 Nm (31.7 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 梅花 T50 套筒
  • 无绳棘轮/冲击钻

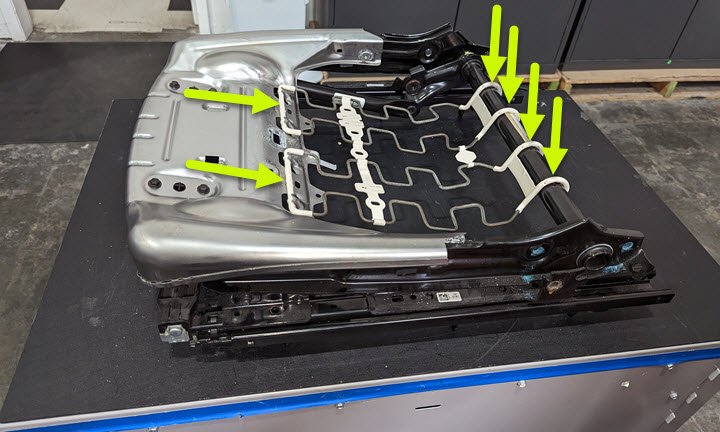

更换 1128435-00-C
将座椅安全带锁扣固定到座垫框架的螺纹胶螺栓
40 Nm (29.5 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 梅花 T50 套筒
  • 无绳棘轮/冲击钻
更换 1117250-00-A
将预紧器固定到座垫框架的螺栓
40 Nm (29.5 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1117248-00-A

拆卸

  1. 将驾驶位座椅从车辆上拆下。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  2. 拆卸驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)
  3. 拆下驾驶位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅(拆卸和更换)
  4. 旋转座椅,以便接触座椅底部。
  5. 解开固定座椅靠背下部的系带,然后将座椅靠背板从座椅下方拉离。

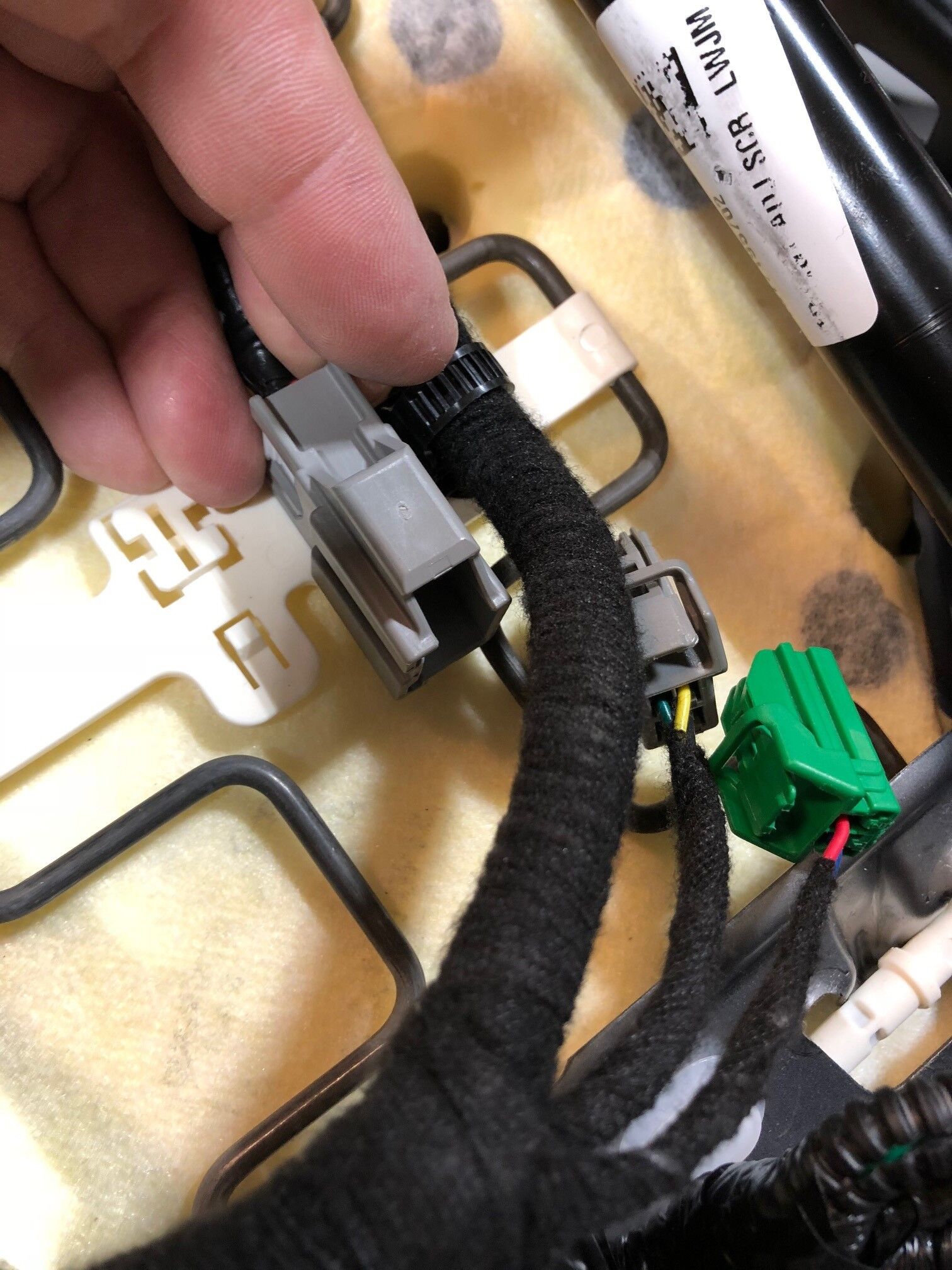

  6. 断开驾驶位座椅靠背加热器电气连接器。

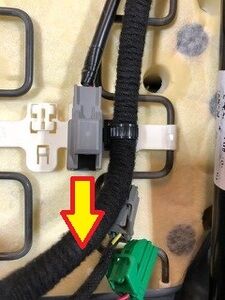

  7. 将驾驶位座椅靠背线束连接器从座椅底部松开。

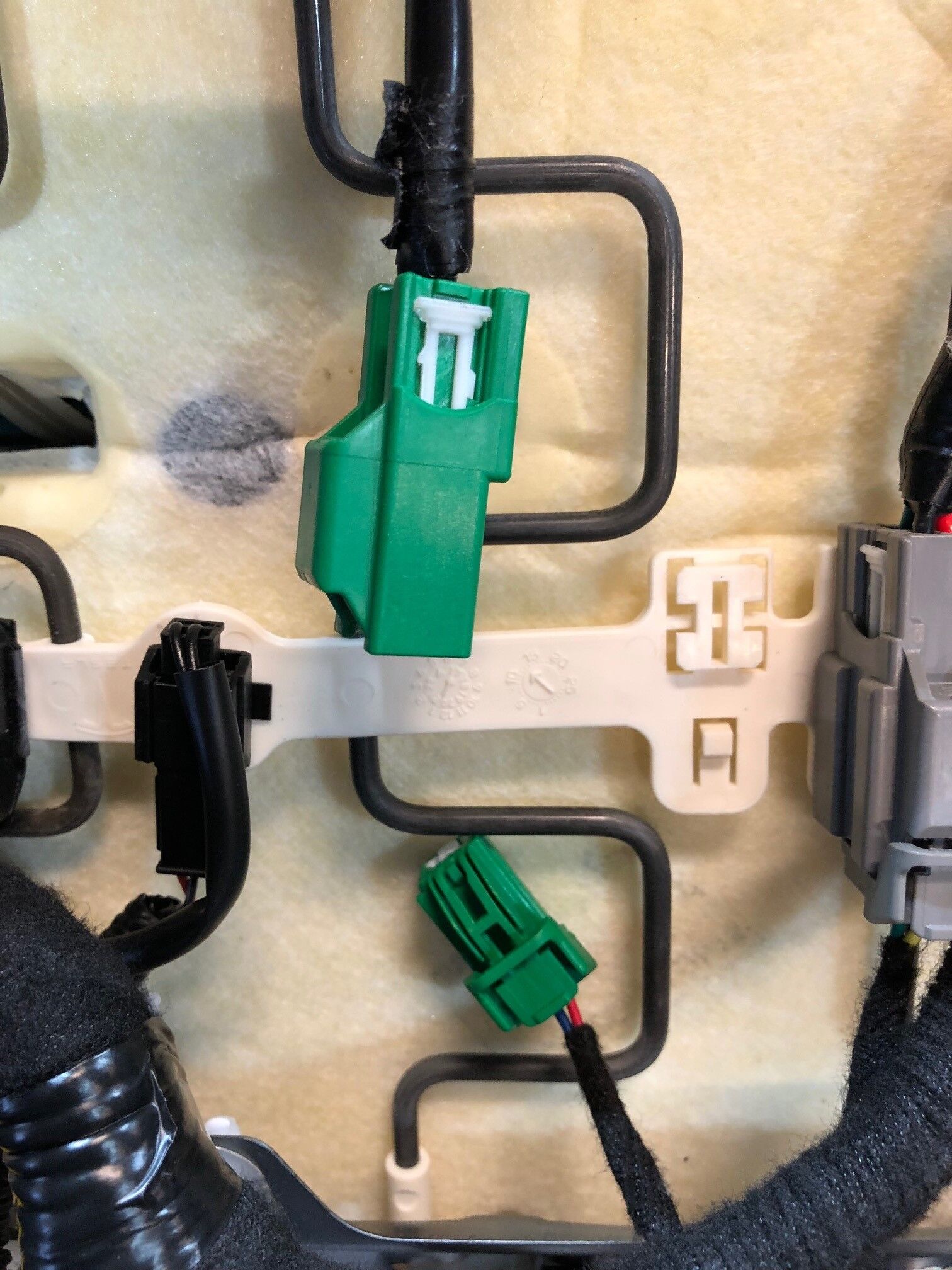

  8. 断开加热垫电气连接器。
  9. 松开将加热垫连接器固定到座椅底部的卡子,向前滑动连接器,将其从座椅底部拆下。
  10. 断开座椅占用传感器连接器上的电气线束。
  11. 松开将座椅占用传感器固定到座椅底部的卡子,然后将传感器从座椅底部分离。
  12. 松开将座垫泡沫固定到座椅悬架的卡子(2 个)。

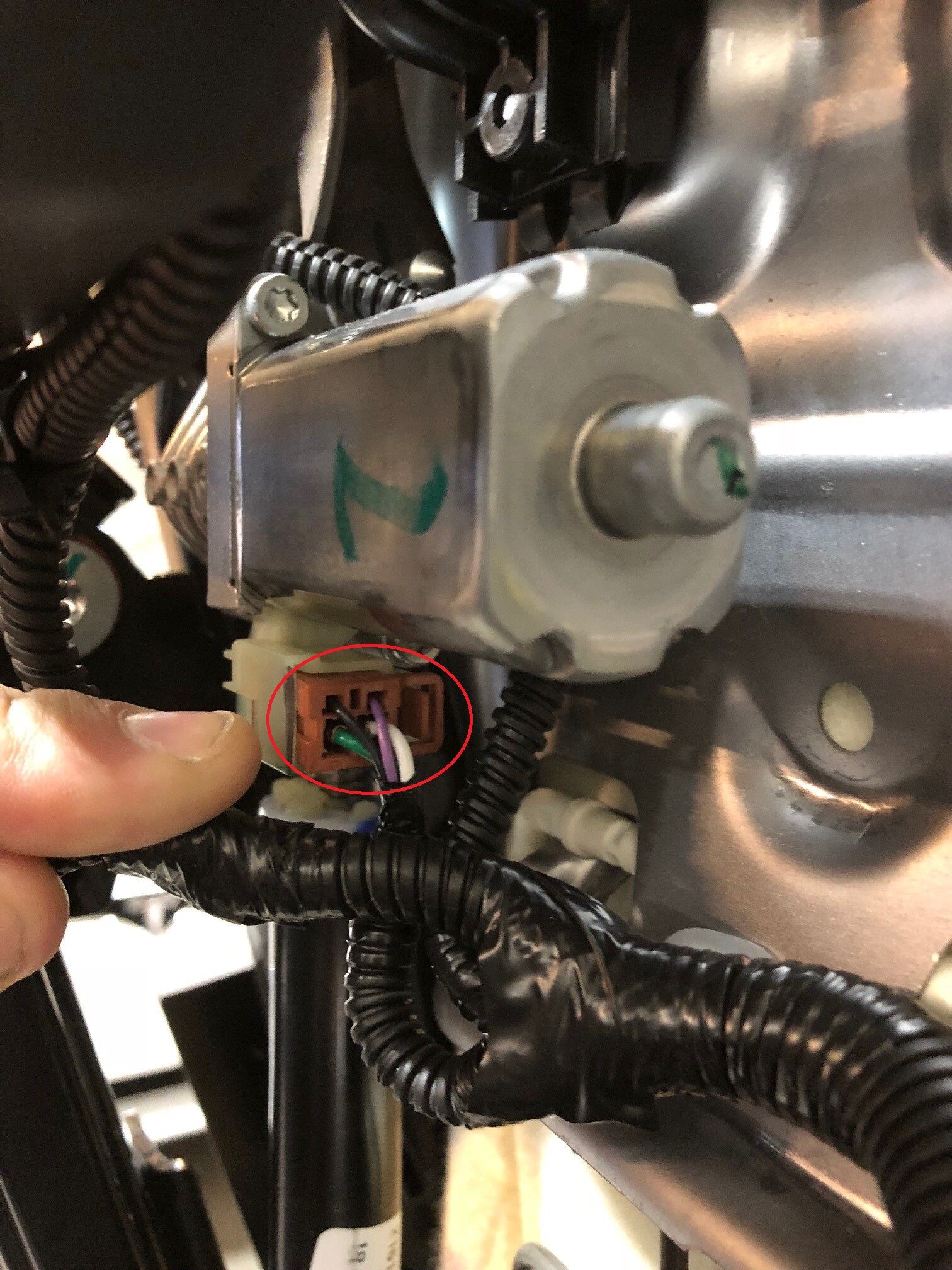

  13. 断开升降电机连接器。
  14. 断开电气线束与座椅倾斜电机连接器的连接。
  15. 拆卸将滑轨电机线束固定到滑轨电机外壳的夹子(2 个)。
  16. 断开电气线束与座椅滑轨电机连接器的连接。
  17. 断开电气线束与预紧器连接器的连接。
  18. 拆卸将左前座椅线束固定到座椅外侧滑轨的夹子。
  19. 松开沿座垫框架固定电气线束的夹子(3 个)。
    Informational PurposesAn informational icon, calling your attention
    旧线束直接夹在座椅框架上,而新线束则固定在夹到座椅滑轨上的线束导件上。请参阅图片。

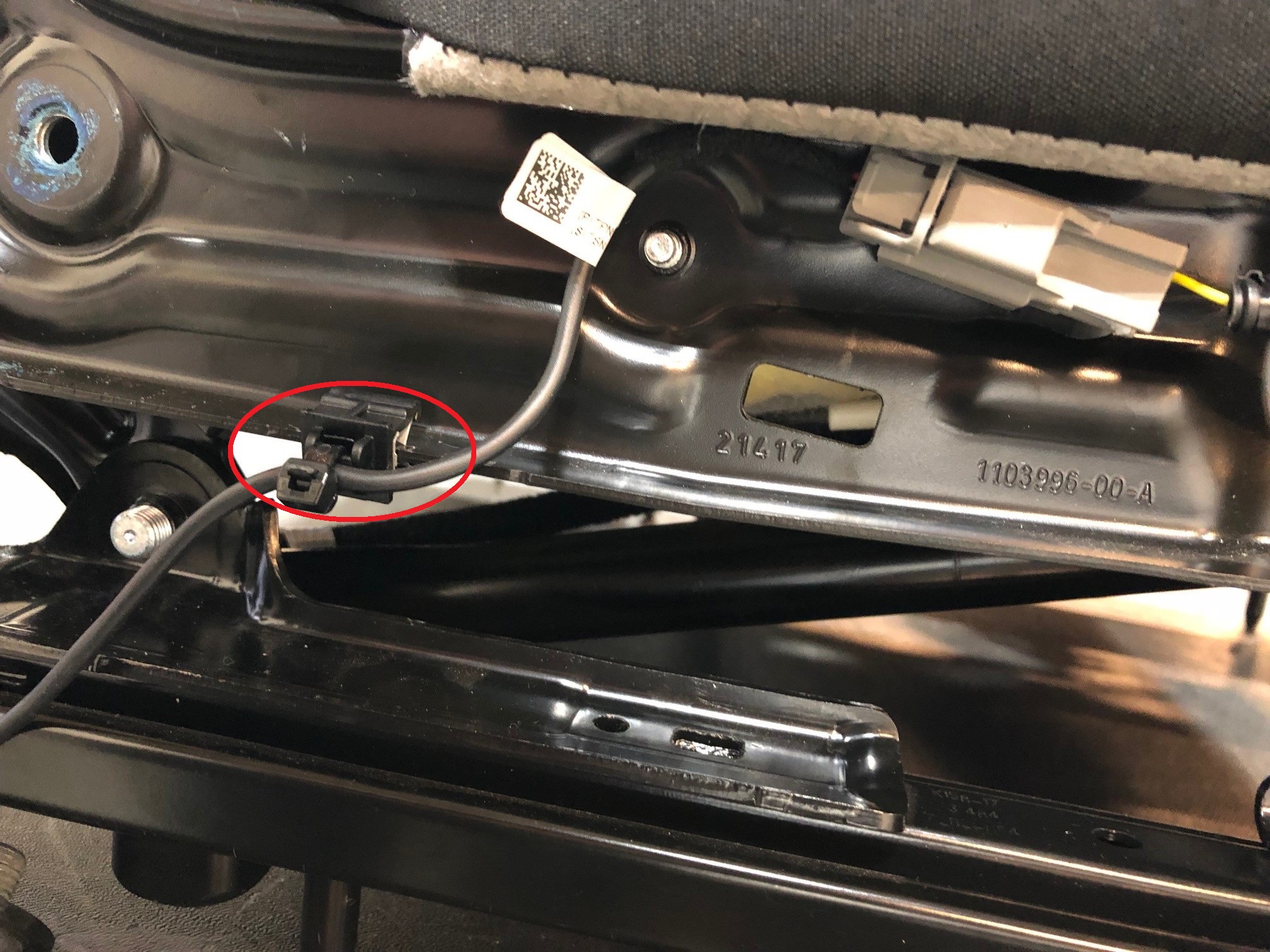

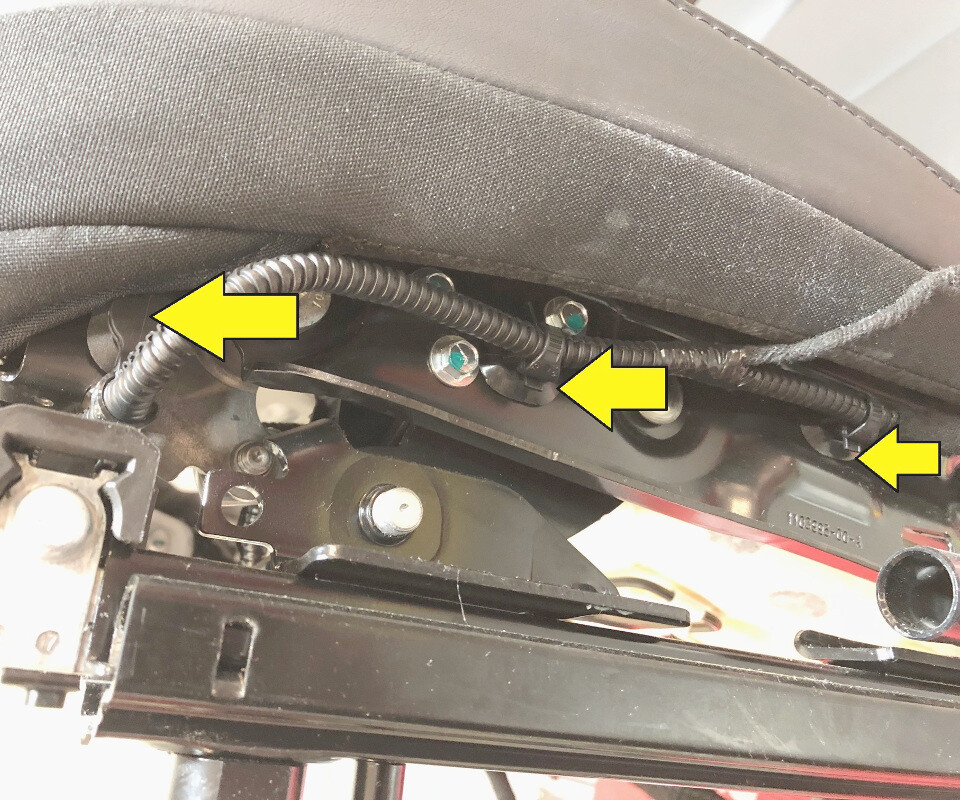

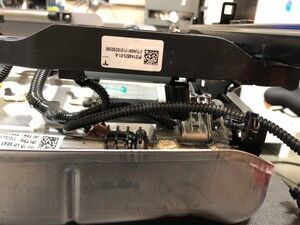

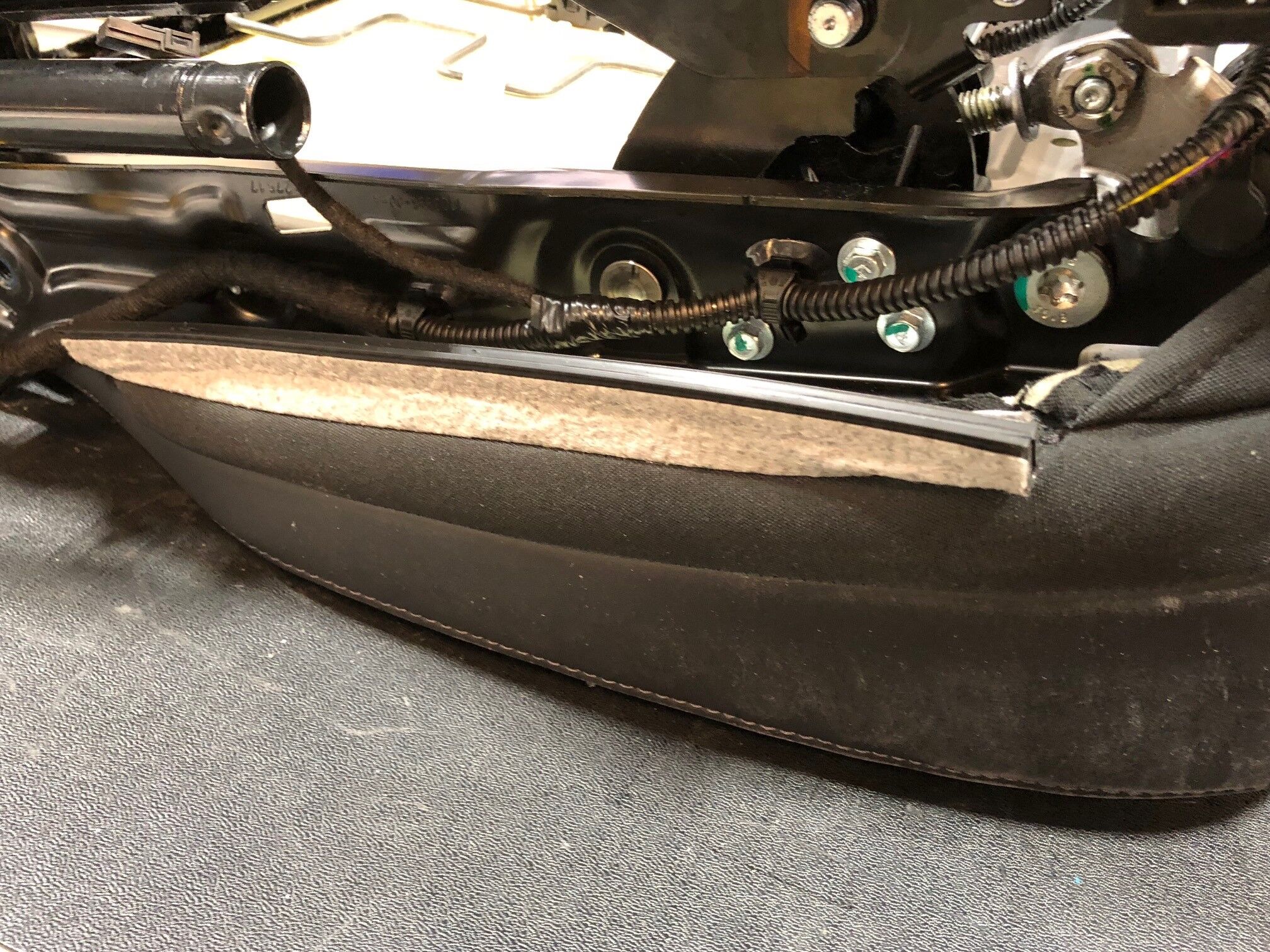

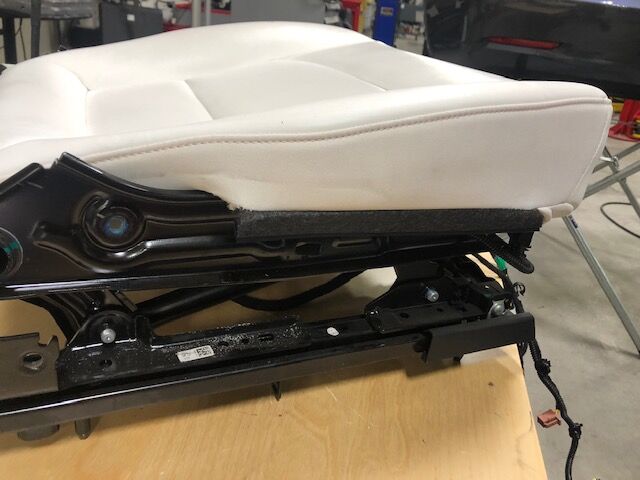

    图 1. 夹在座椅框架上的线束

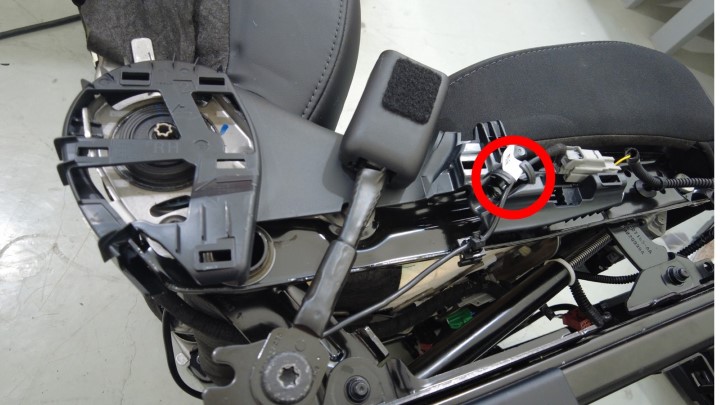

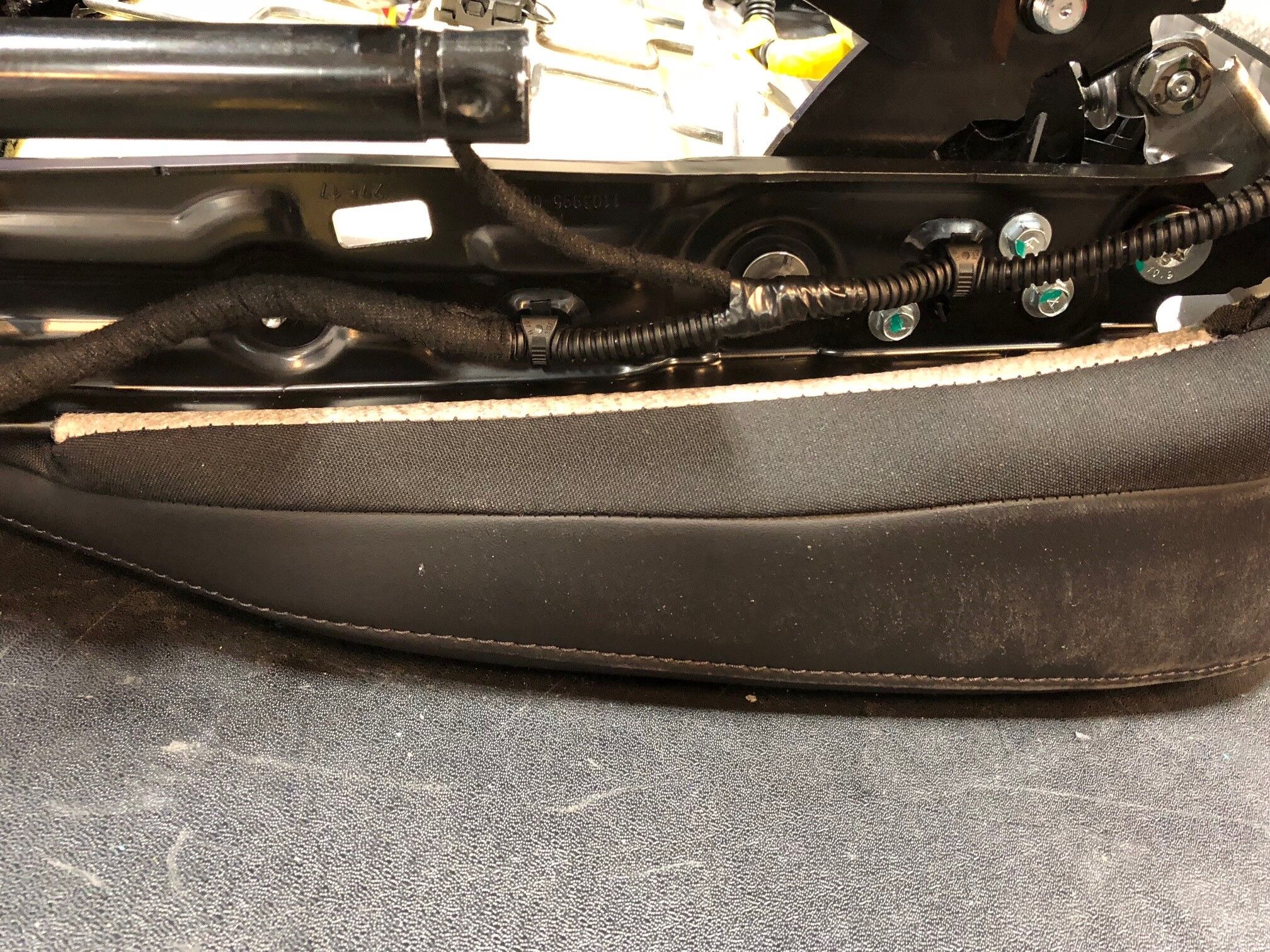

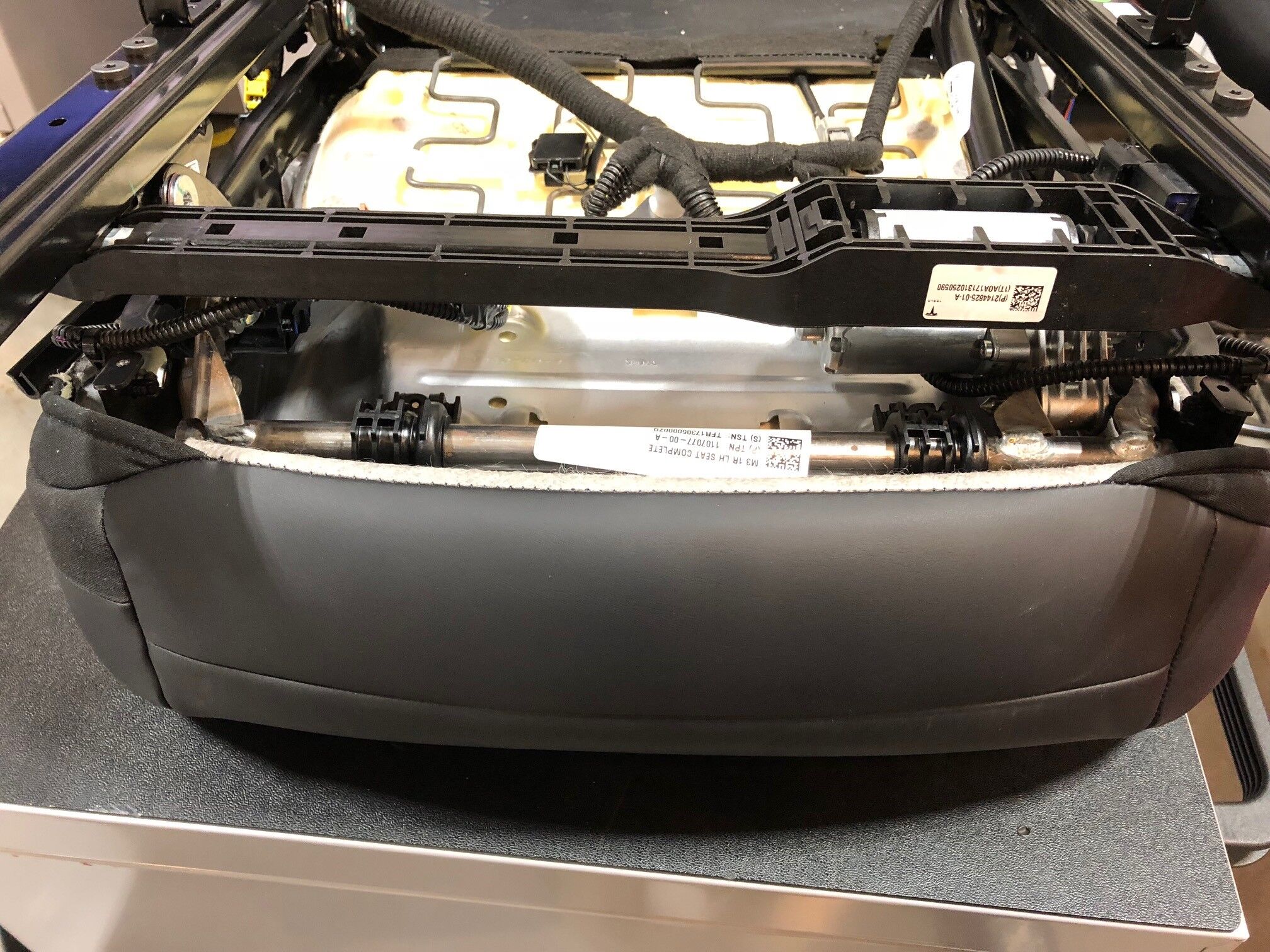

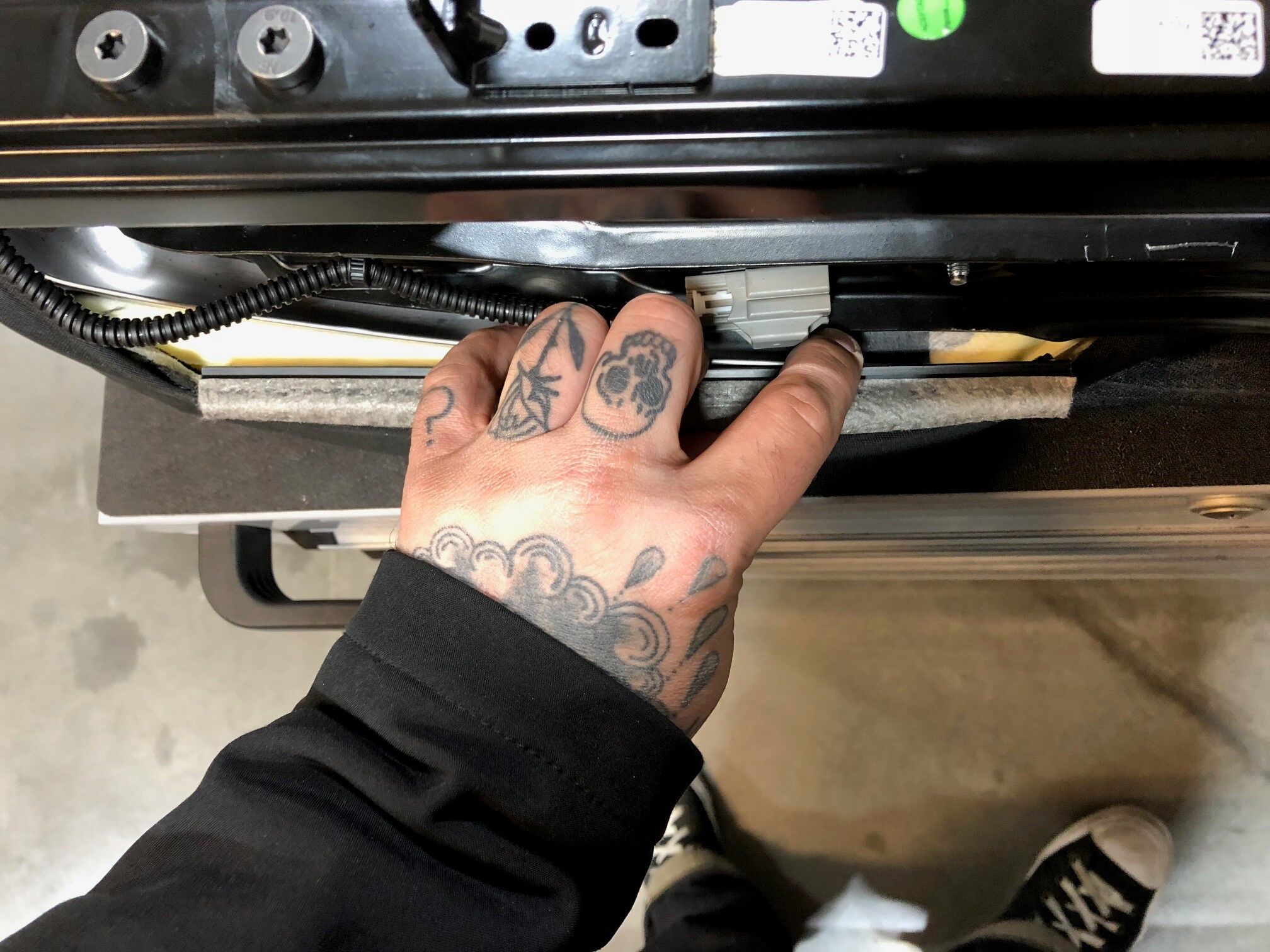

    图 2. 夹在座椅滑轨上的线束导件
  20. 拆卸将驾驶位座椅线束固定到座椅框架下方的夹子(4 个)。
  21. 拆卸将驾驶位座椅线束固定到座椅框架内侧的夹子(3 个)。
  22. 将线束总成从座椅框架上拆下。
  23. 立起座椅。
  24. 拆卸并弃置将驾驶位座椅靠背框架左侧固定到座垫框架的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 梅花 T50 套筒
    • 无绳棘轮/冲击钻
  25. 拆卸并弃置将安全带锁扣固定到座垫框架的螺纹胶螺栓,然后拆下锁扣。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 梅花 T50 套筒
    • 无绳棘轮/冲击钻
  26. 从座椅框架上松开座椅安全带锁扣线束夹。
  27. 断开座椅安全带锁扣电气连接器,然后将座椅安全带锁扣置于一旁。
  28. 拆卸并弃置将驾驶位座椅靠背框架右侧固定到座垫框架的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 梅花 T50 套筒
    • 无绳棘轮/冲击钻

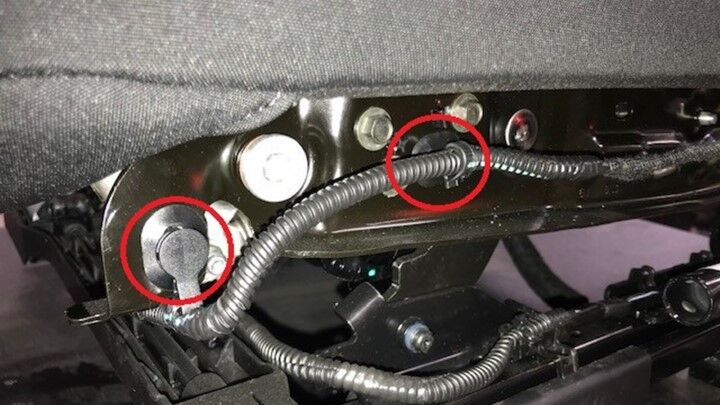

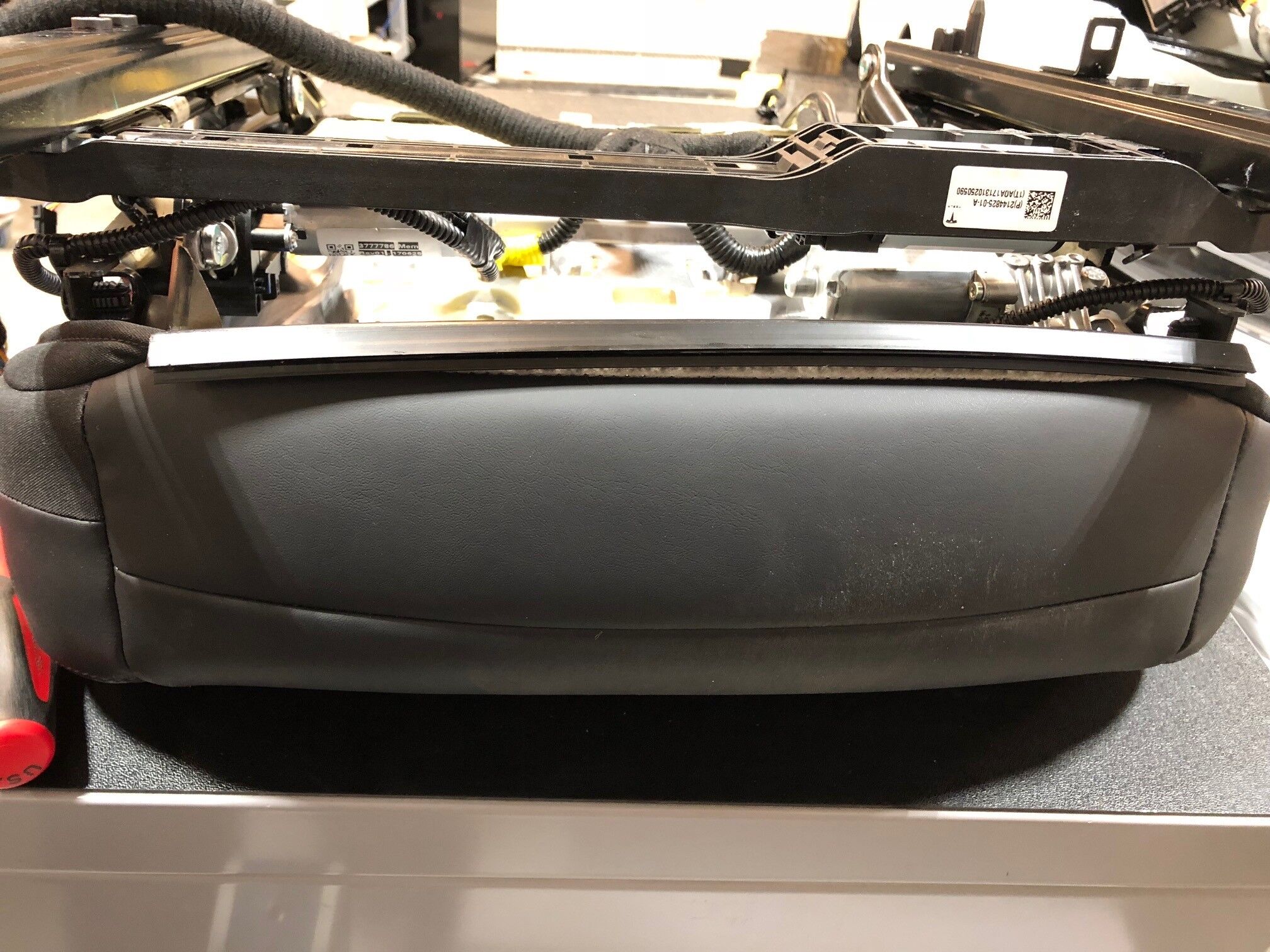

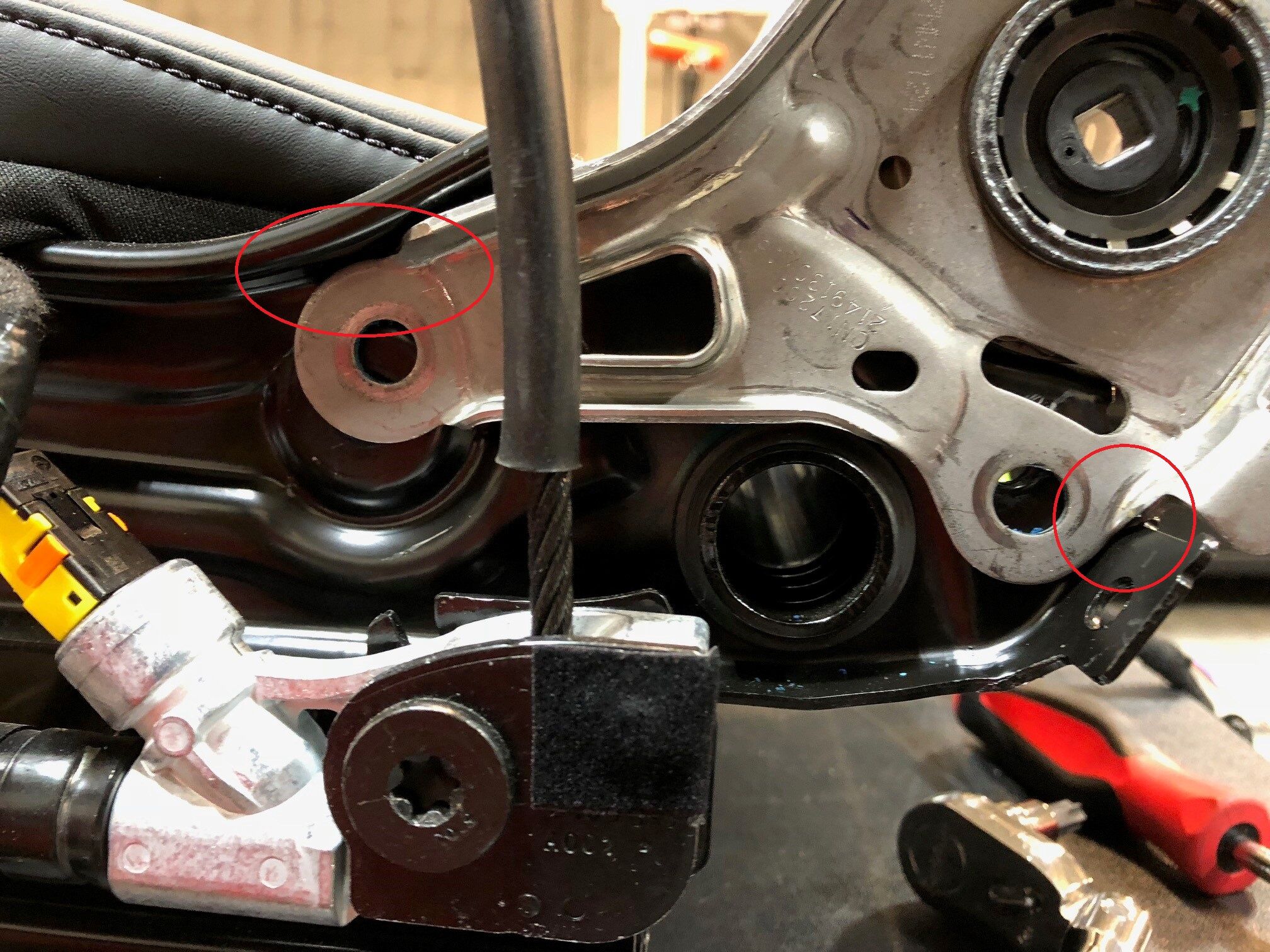

    图 3. 左侧如图所示,右侧类似
  29. 旋转靠背总成,然后将其从座垫框架上垂直向上提起。小心排布周边座椅线束。
  30. 翻转座椅底部以便操作。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    防止座垫受损。

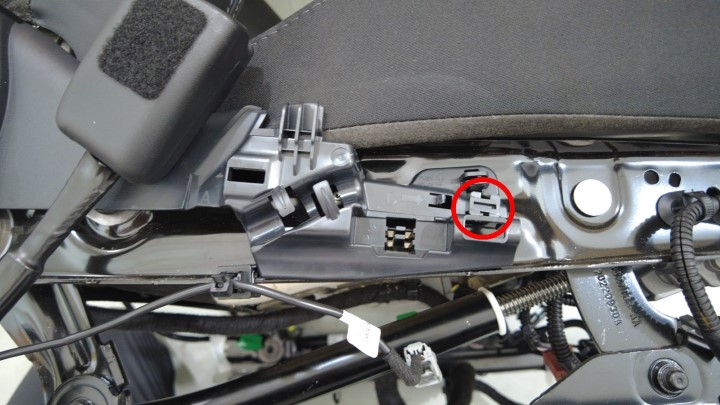

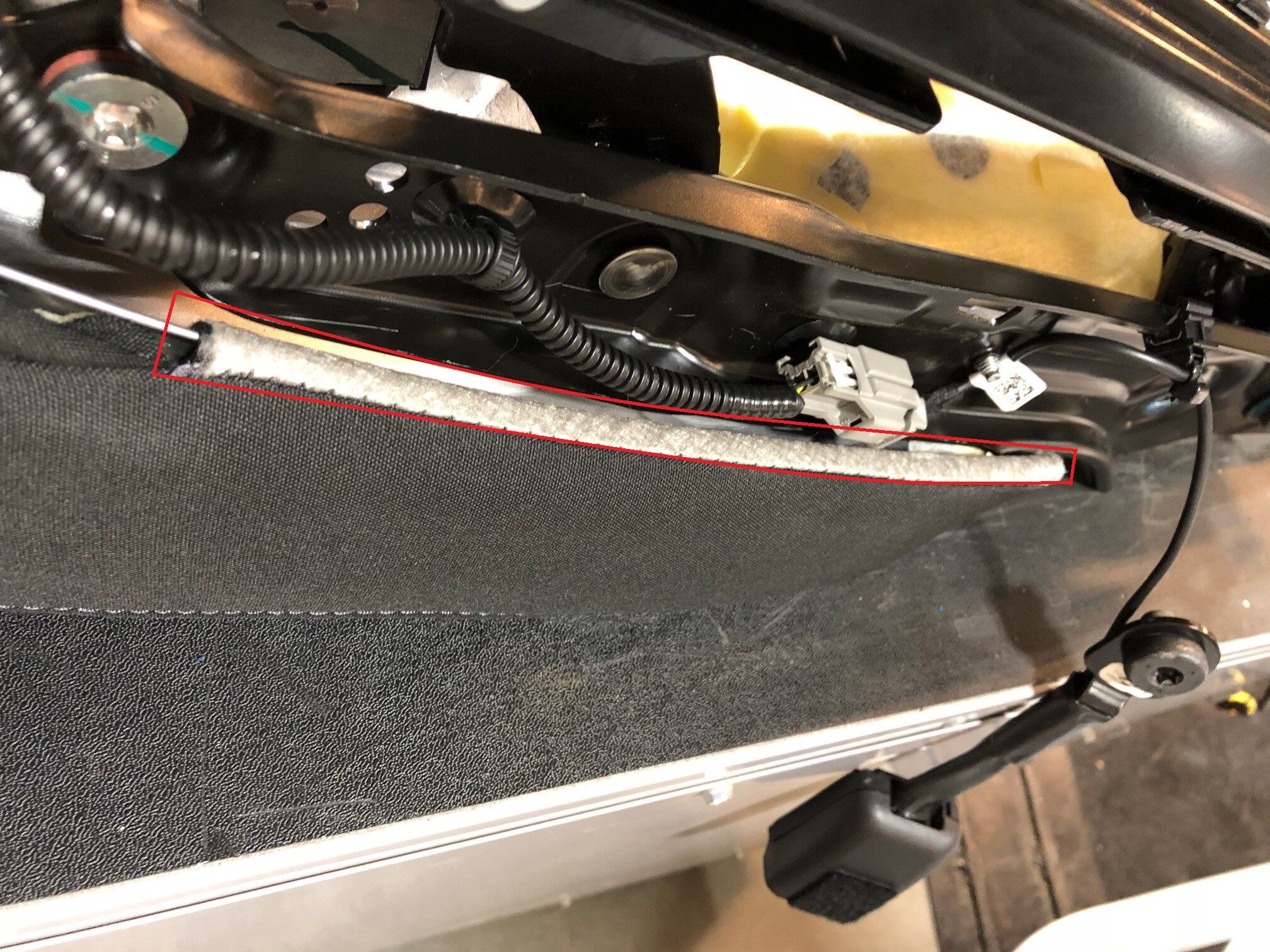

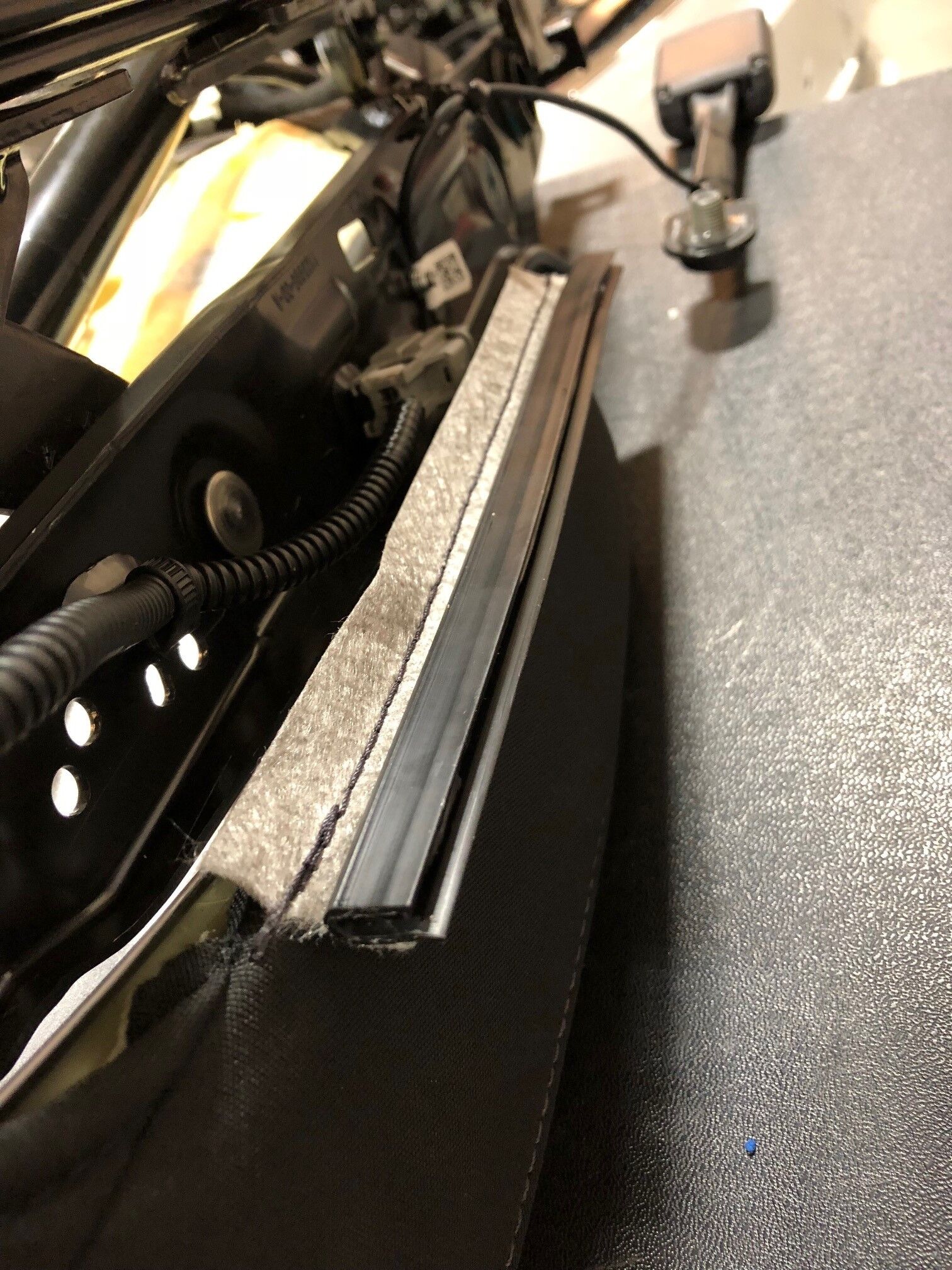

  31. 从座垫框架上拆下将座椅饰板前部固定到框架的前部固定夹。
    Informational PurposesAn informational icon, calling your attention

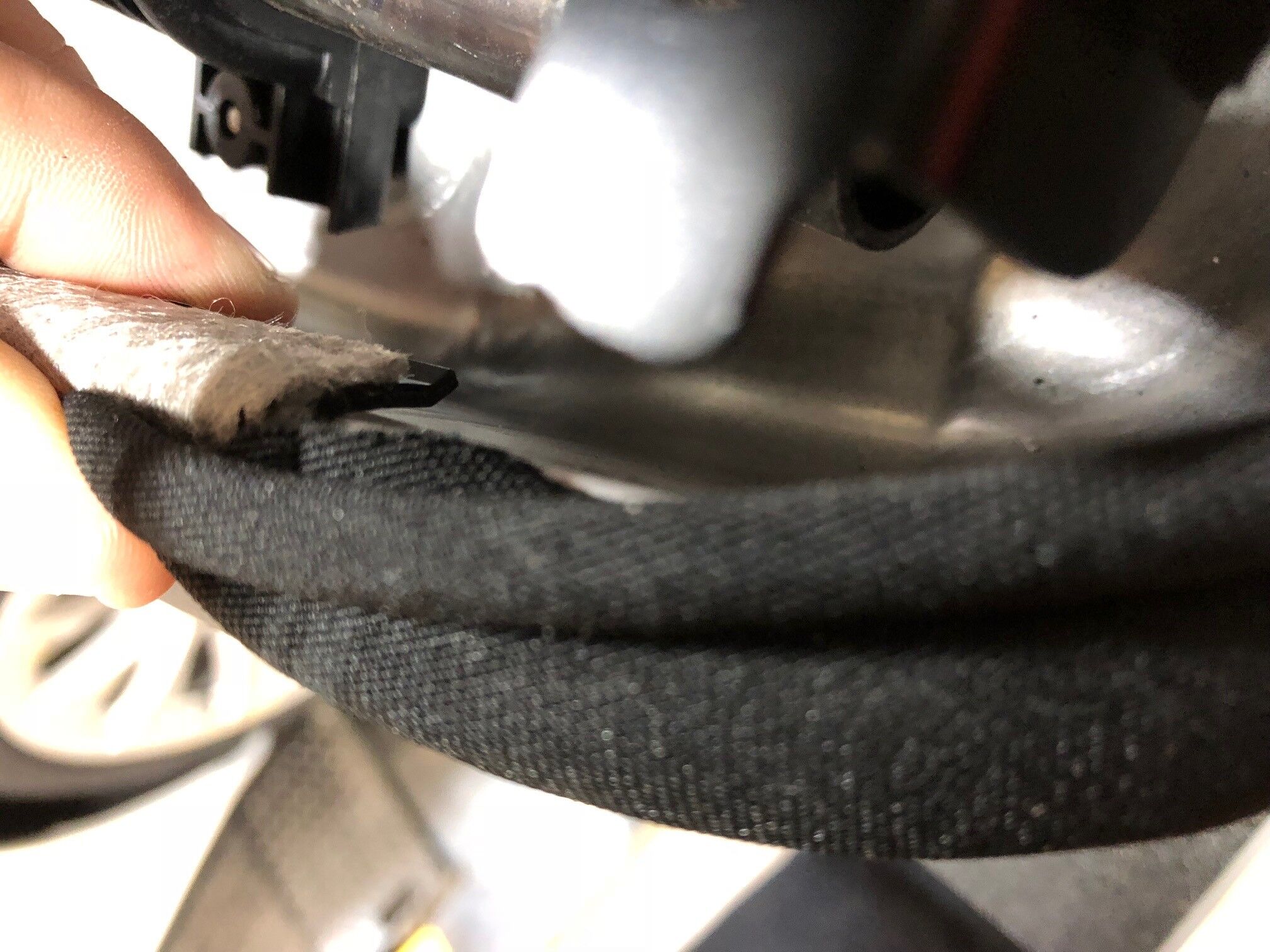

    可能需要先使用钩子工具。将夹子从框架上拉出并松开。

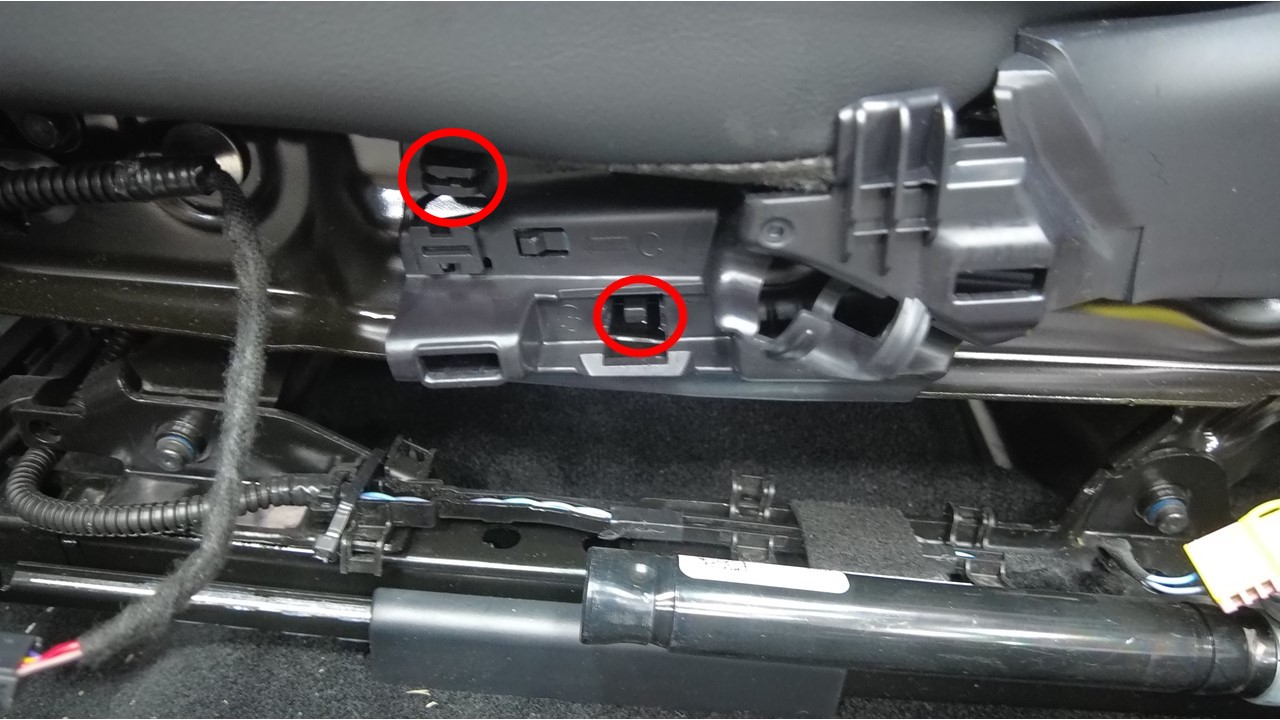

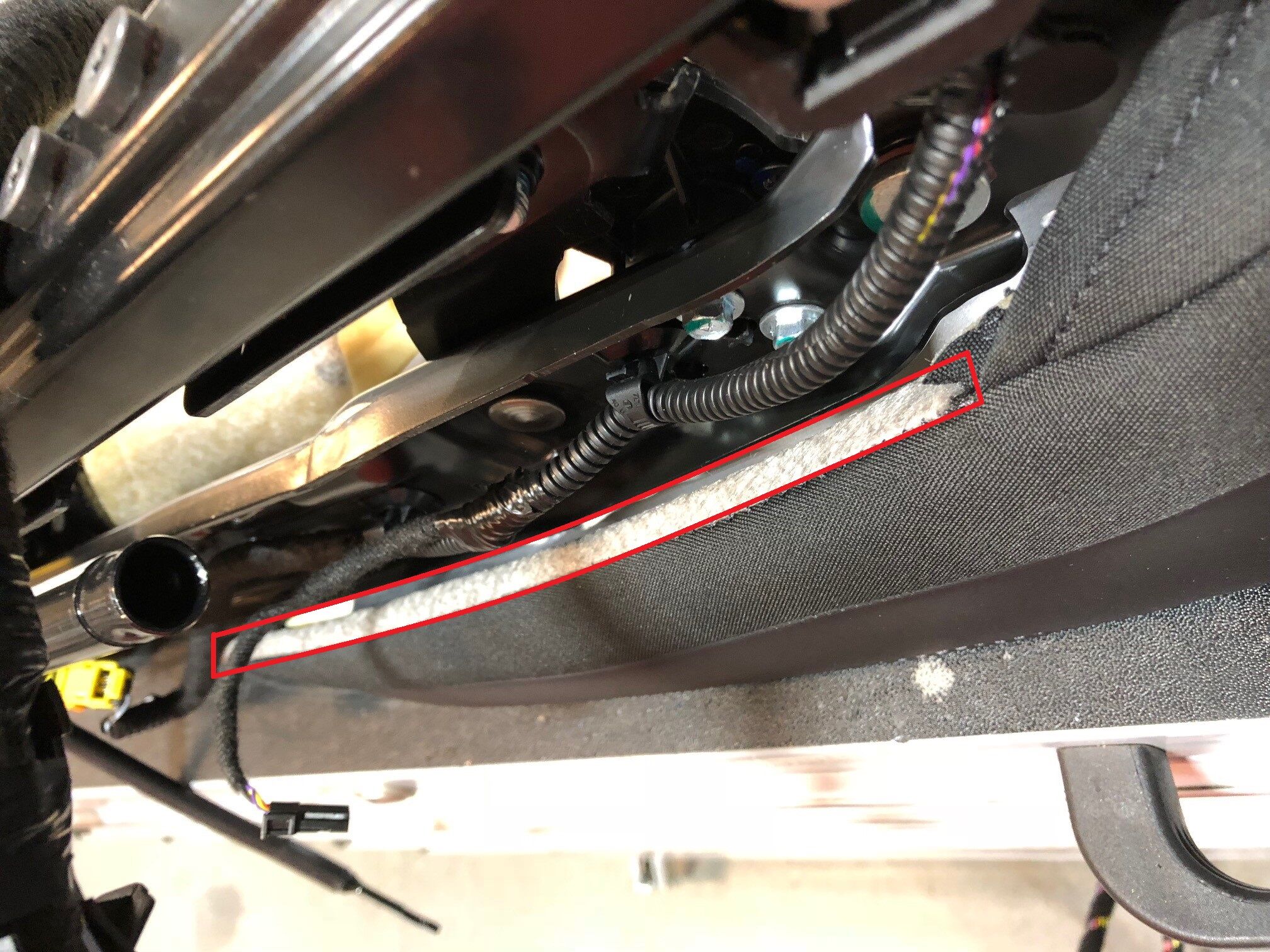

  32. 从座垫框架上拆下将座椅饰板侧面固定到框架的内侧固定夹。
    Informational PurposesAn informational icon, calling your attention
    可能需要先使用钩子工具。将夹子从框架上拉出并松开。
  33. 从座垫框架上拆下将座椅饰板侧面固定到框架的外侧固定夹。
    Informational PurposesAn informational icon, calling your attention
    可能需要先使用钩子工具。将夹子从框架上拉出并松开。

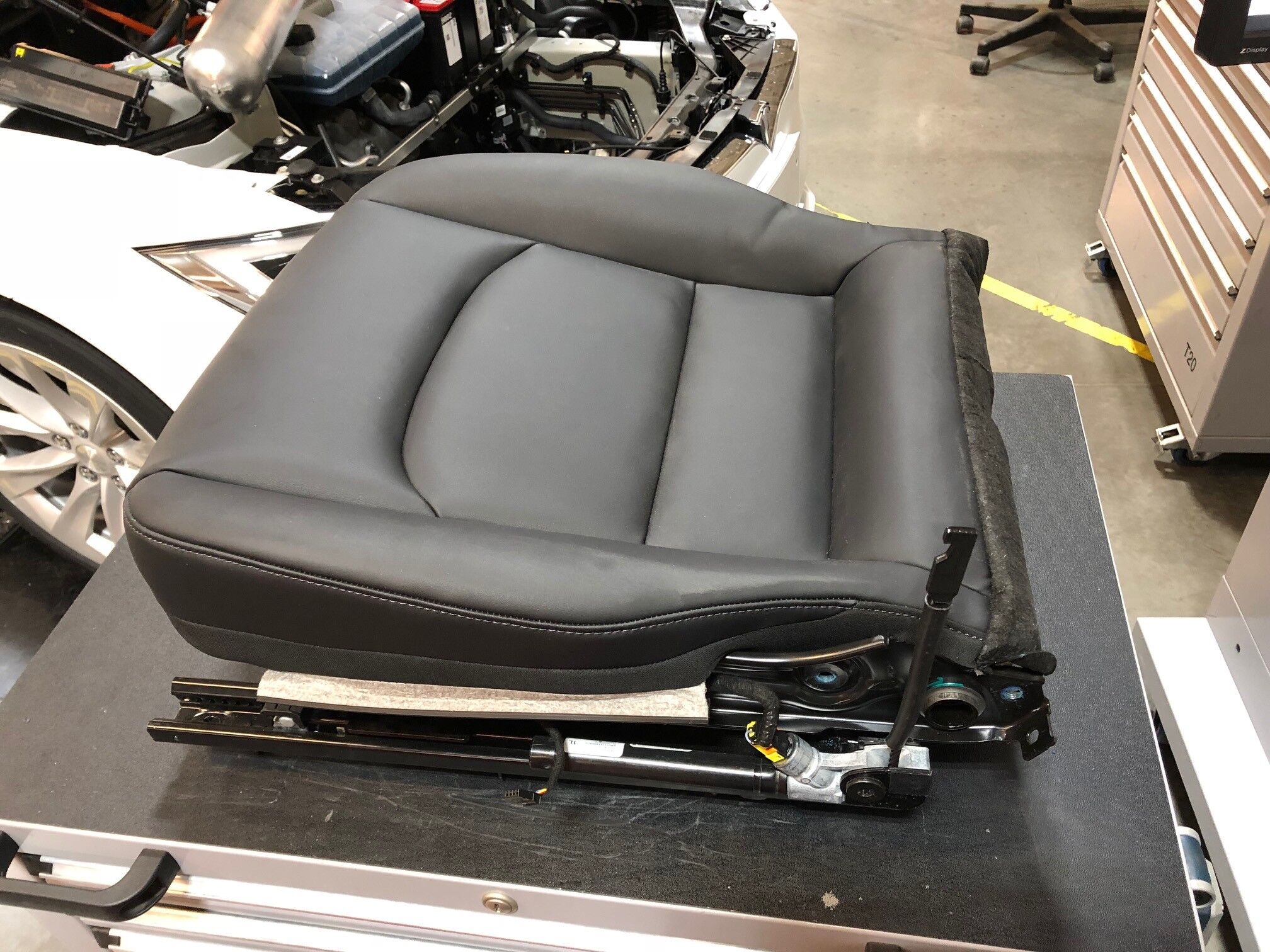

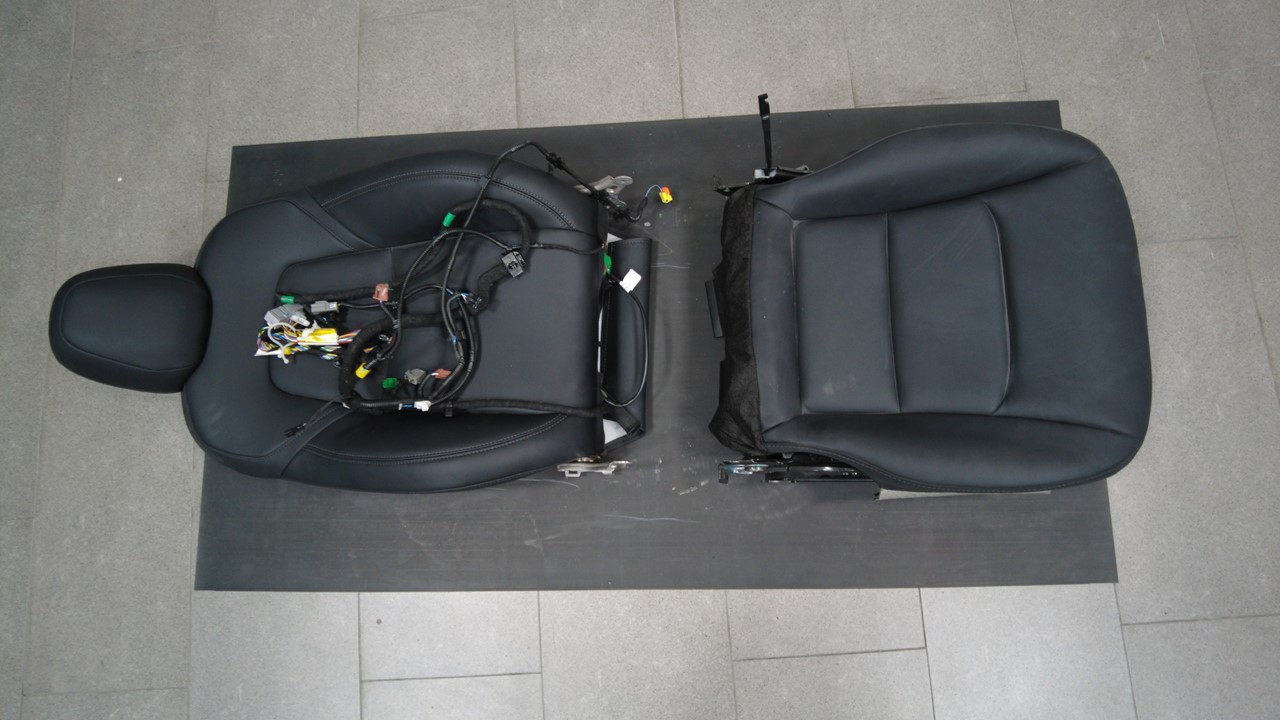

  34. 从座椅框架总成上拆下座垫总成。
    Informational PurposesAn informational icon, calling your attention
    将座垫提起。确保加热垫和座椅占用传感器线束未连接到座椅框架。
  35. 拆卸并弃置将预紧器固定到座垫框架的螺栓。
    提示: 推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 回旋头棘轮/回旋头扭矩扳手

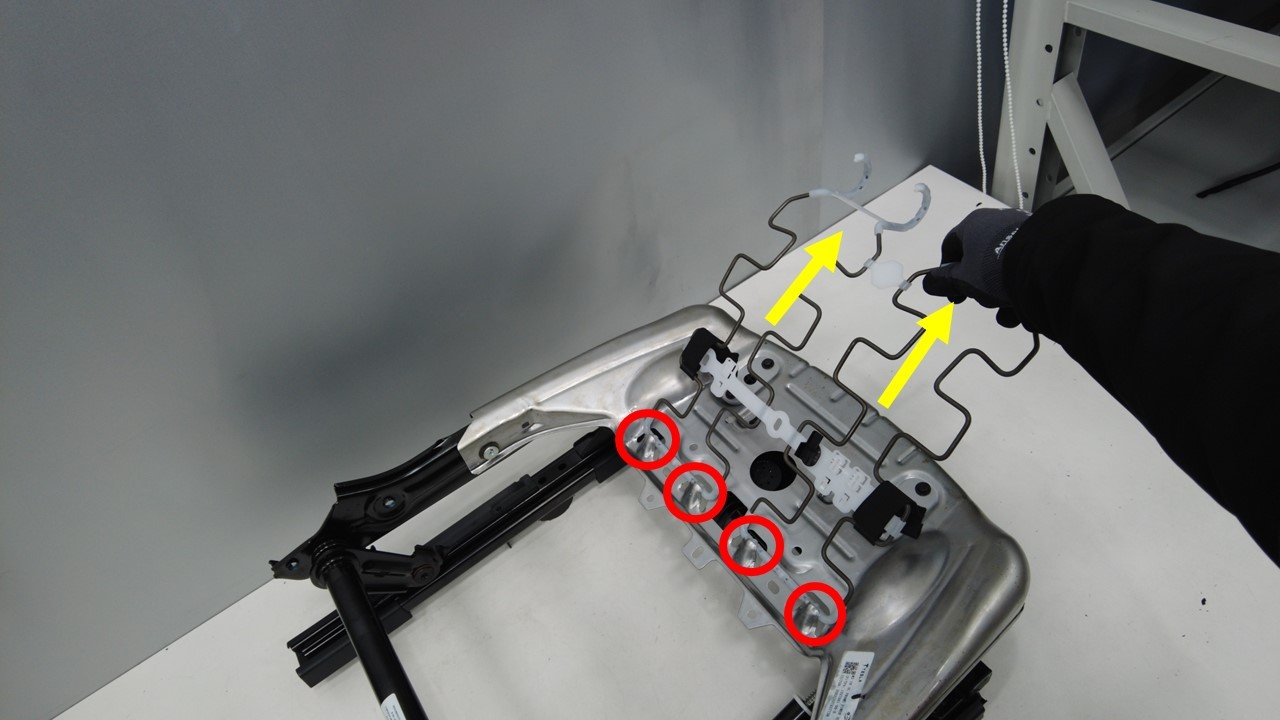

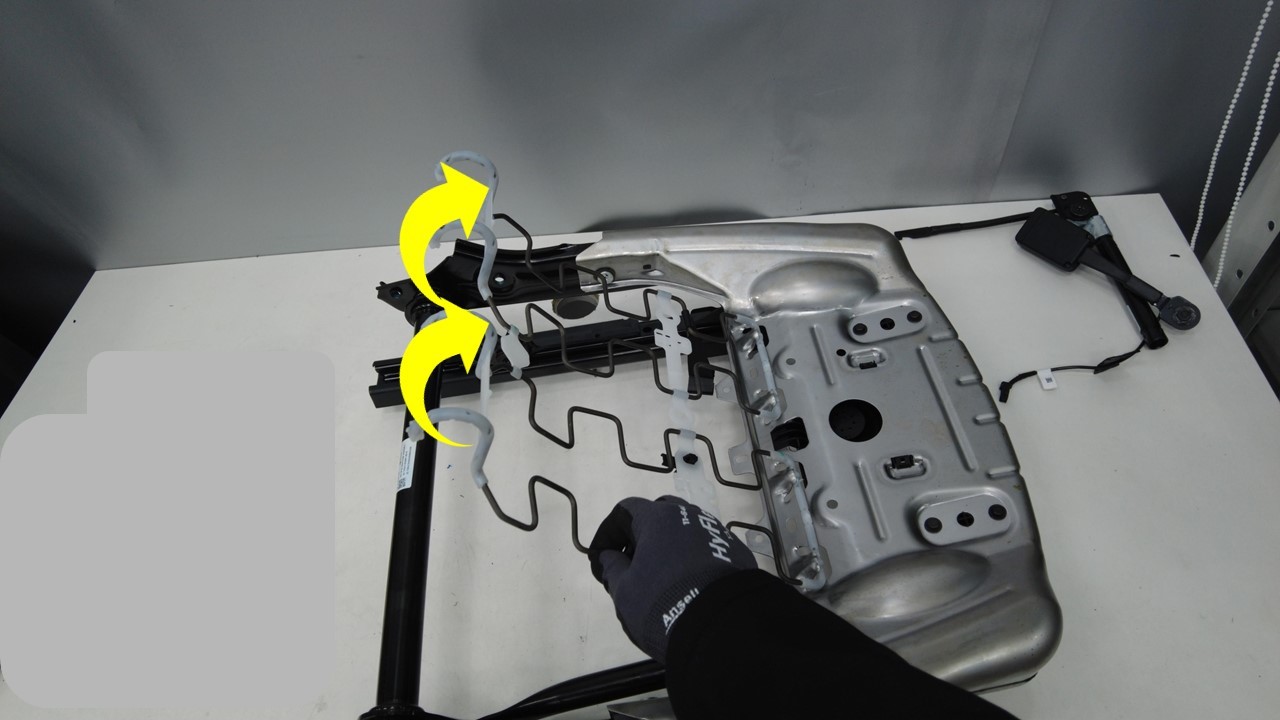

  36. 将座垫悬架从座垫框架上拆下。

安装

  1. 将座垫悬架安装到座垫框架上。
  2. 安装新的螺栓,将预紧器固定到座垫框架上。
    40 Nm (29.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手(仅适用于安装程序)
    • 3 英寸加长件

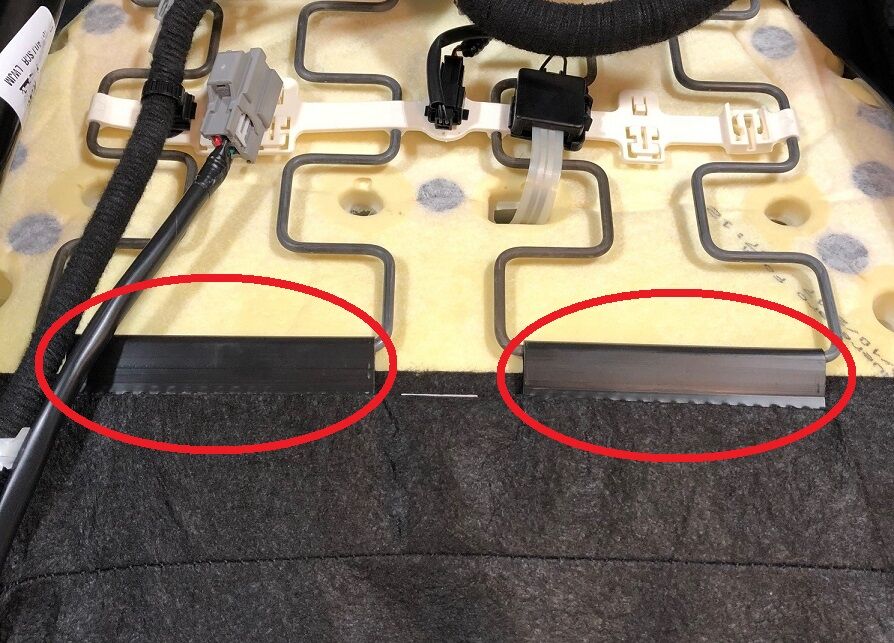

  3. 将座垫总成放置在座垫框架上,以备安装。将座垫后部插入座椅底部框架,然后将其余部分降下。确保座椅线束穿过座椅框架背面。

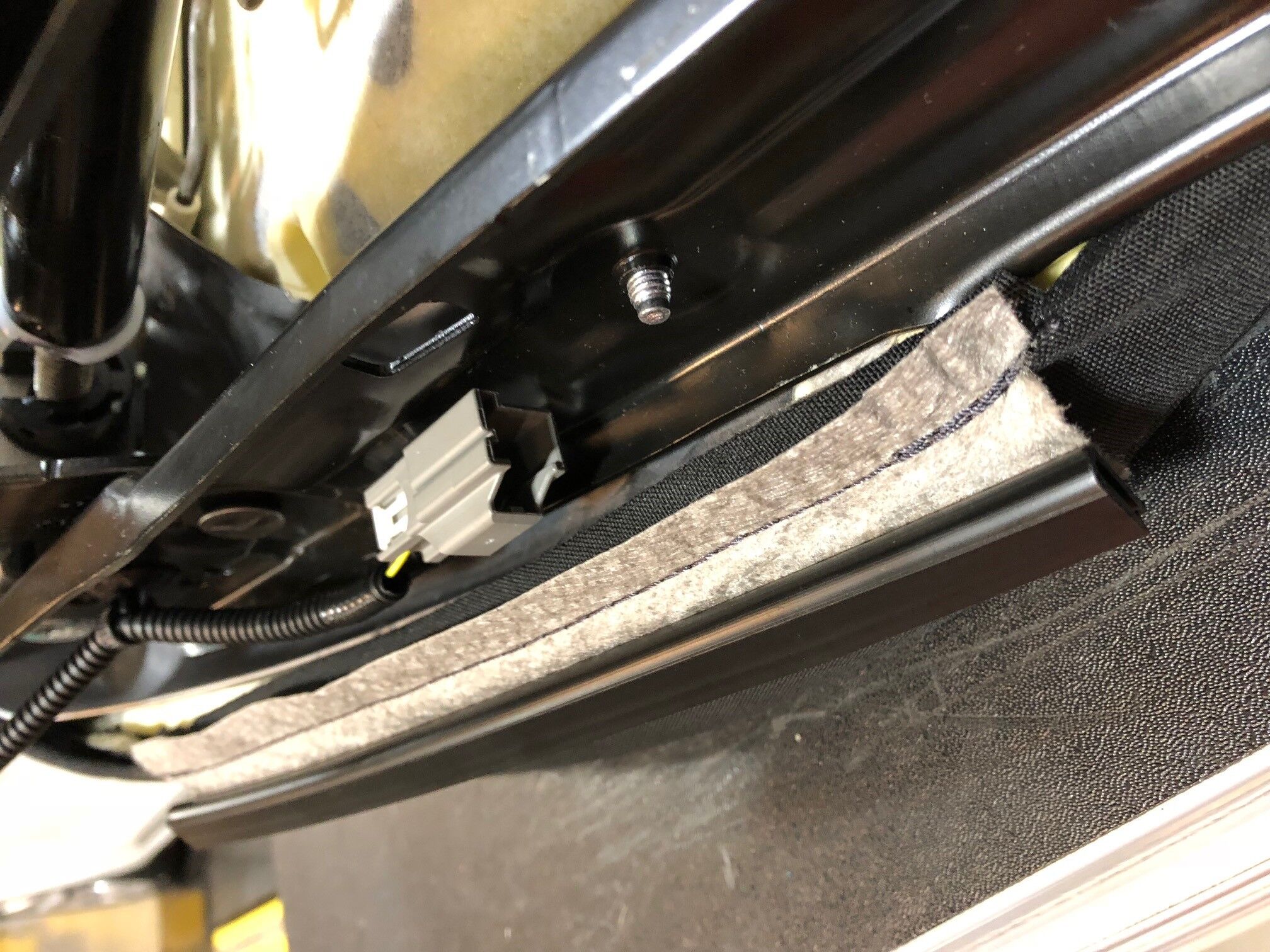

  4. 将内侧座椅饰板固定夹安装到座椅框架上。
    Informational PurposesAn informational icon, calling your attention

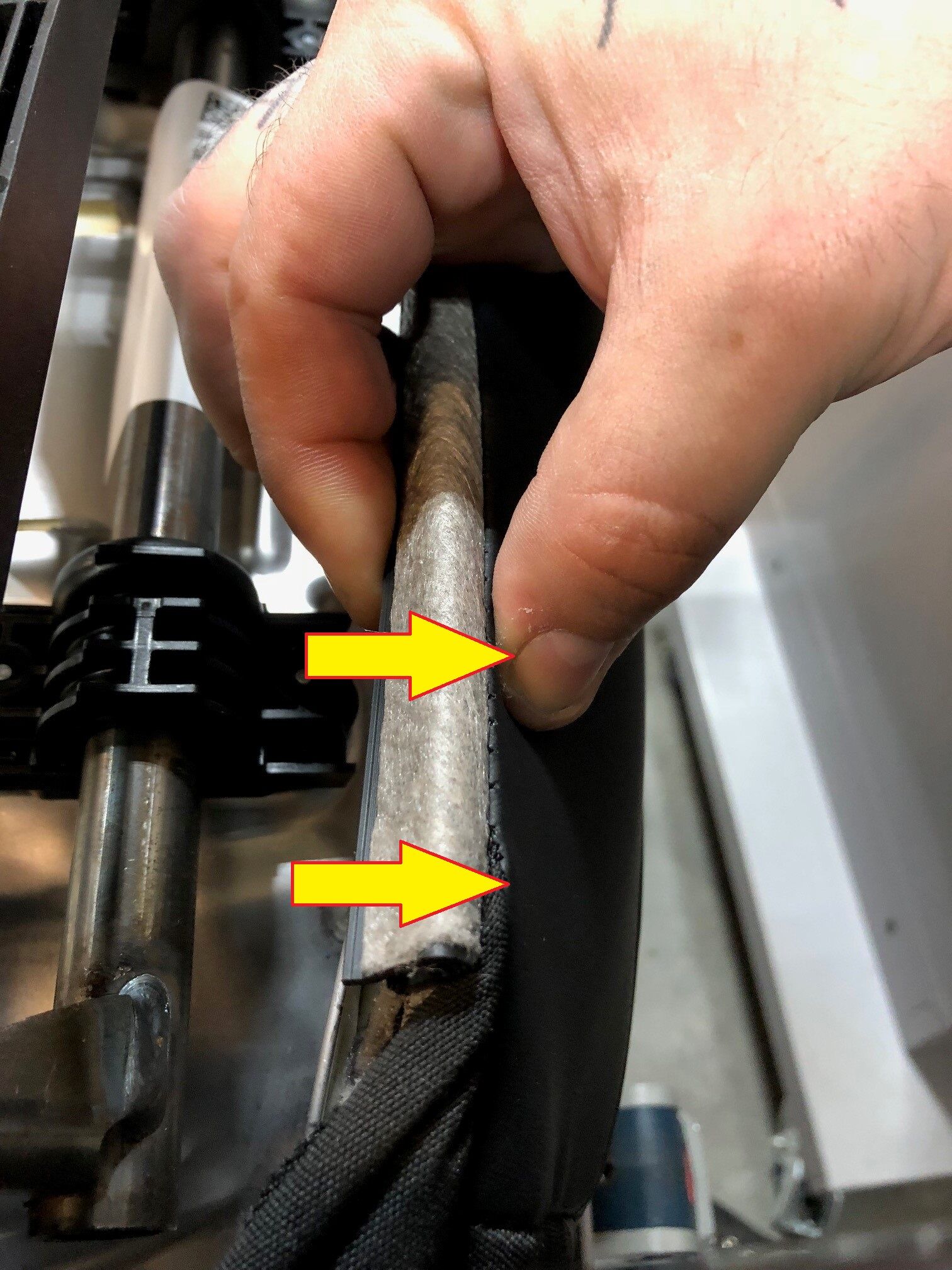

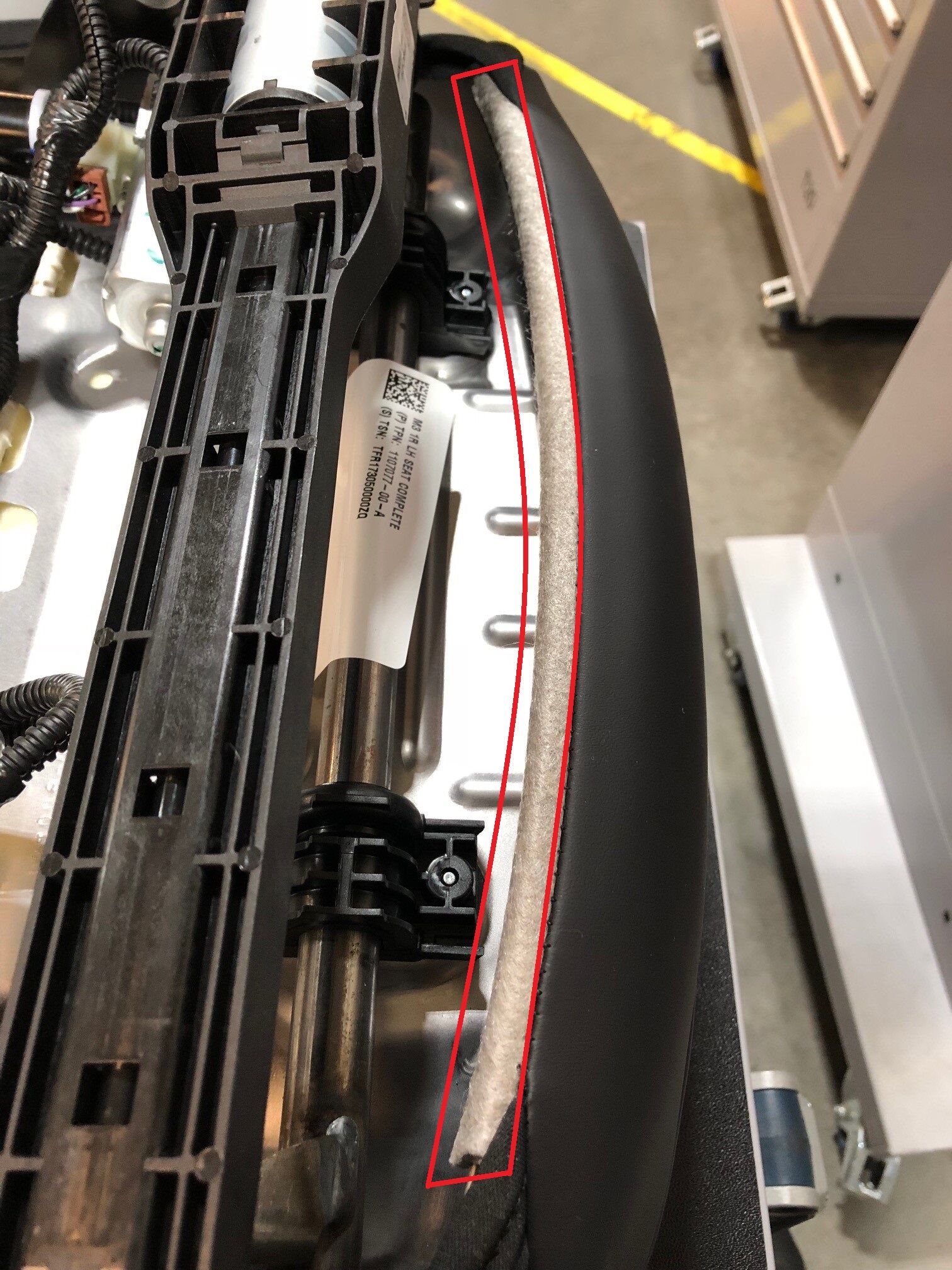

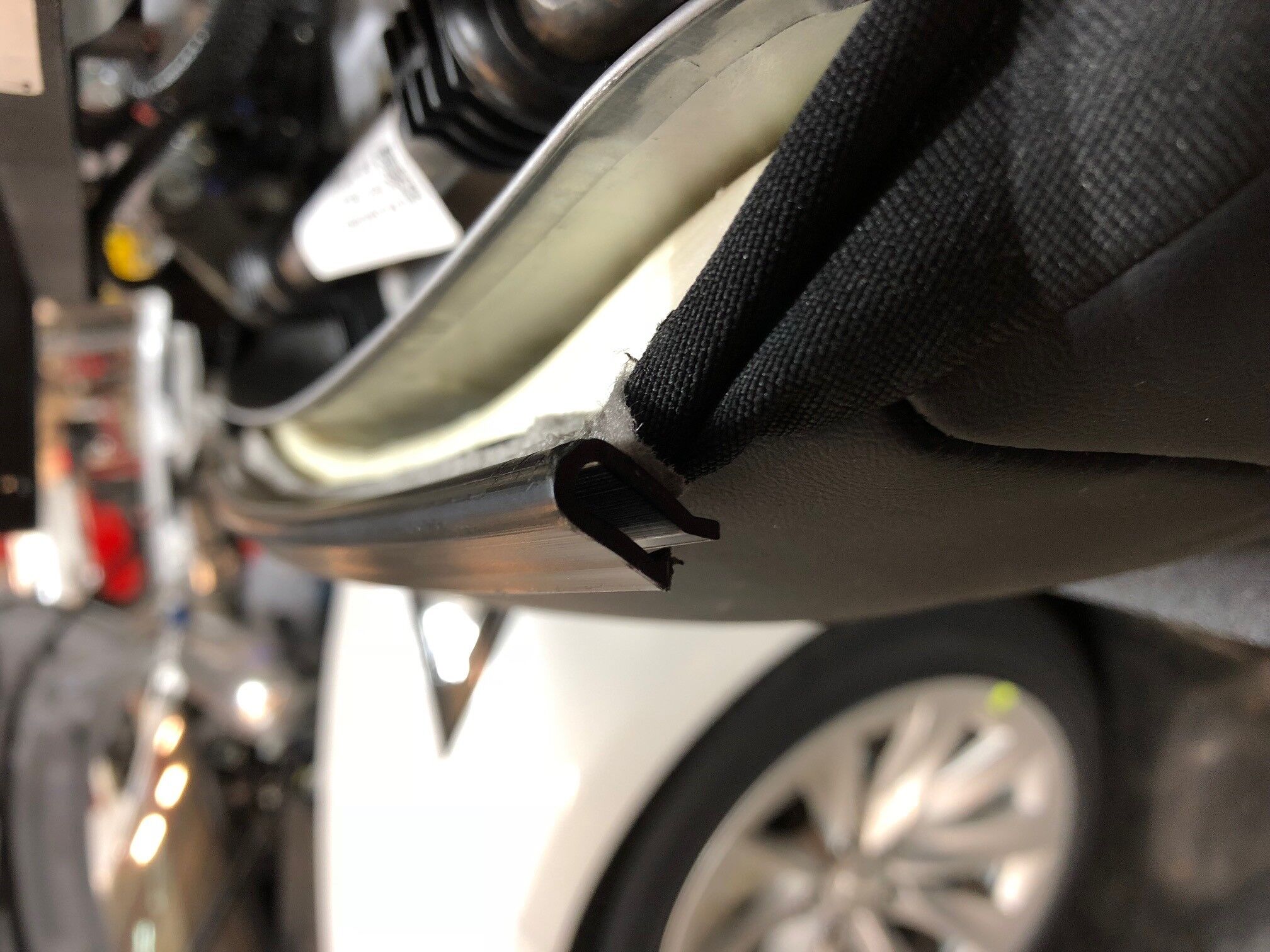

    将固定夹朝框架弯折。固定夹开口端应与座椅框架接合。如果未接合,需拉动饰板直至产生足够张力。将条形夹开口的一端与座椅框架对齐,向下按压,直至夹子完全固定在框架上。
  5. 将前部座椅饰板固定夹安装到座椅框架上。
    Informational PurposesAn informational icon, calling your attention

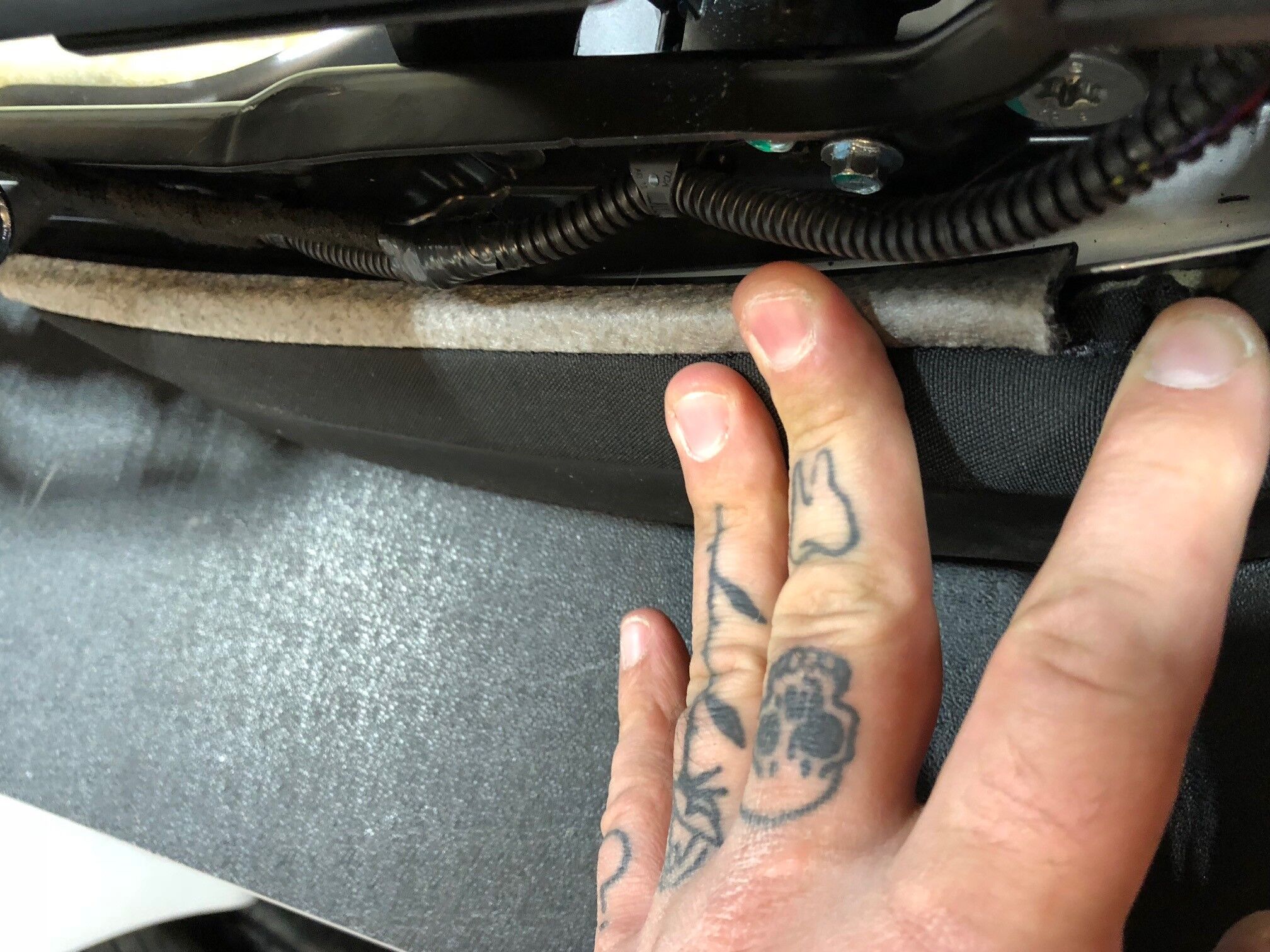

    将固定夹朝框架弯折。固定夹开口端应与座椅框架接合。如果未接合,需拉动饰板直至产生足够张力。将条形夹开口的一端与座椅框架对齐,向下按压,直至夹子完全固定在框架上。
  6. 将外侧座椅饰板固定夹安装到座椅框架上。
    Informational PurposesAn informational icon, calling your attention

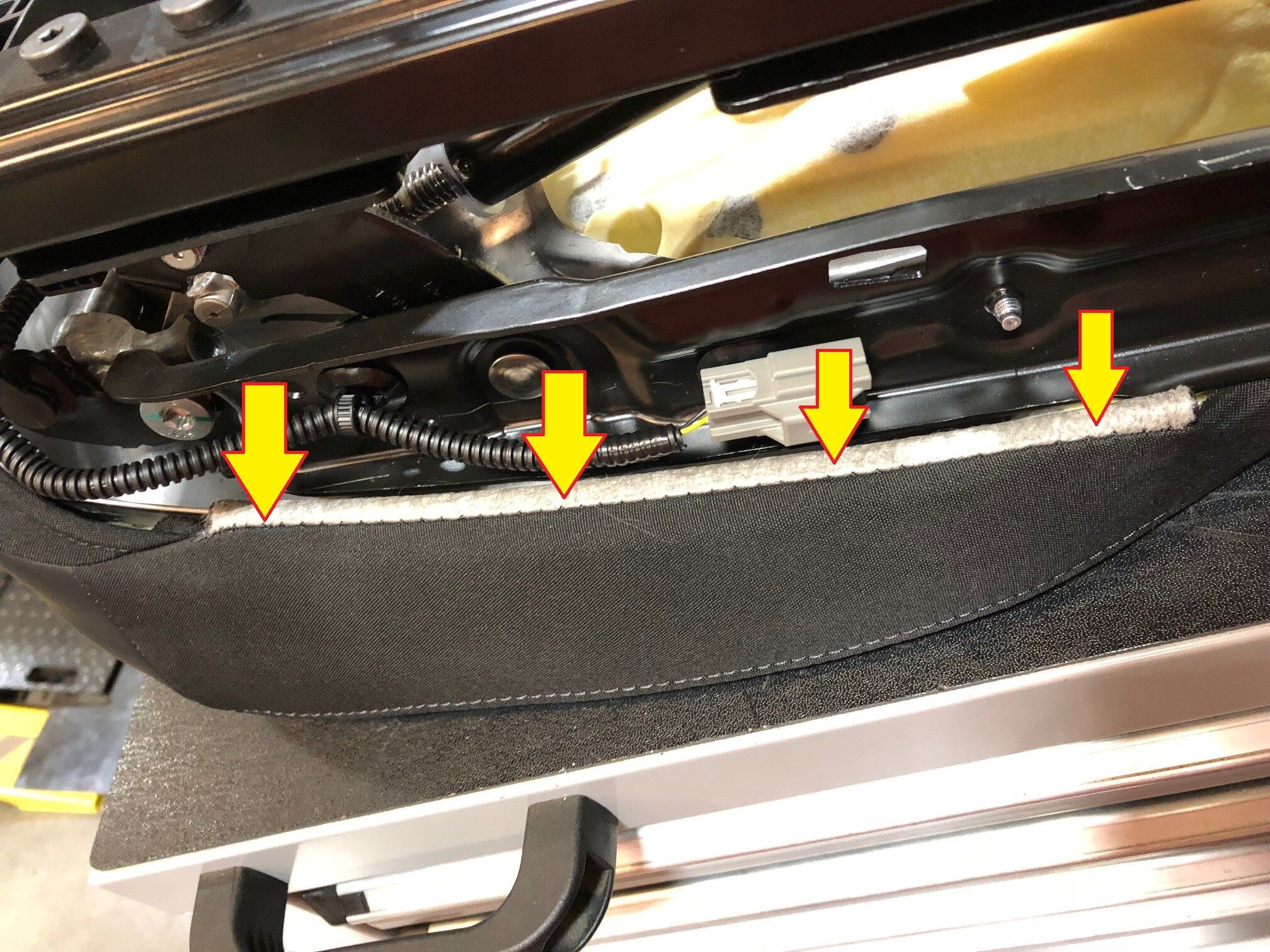

    将固定夹朝框架弯折。固定夹开口端应与座椅框架接合。如果未接合,需拉动饰板直至产生足够张力。将条形夹开口的一端与座椅框架对齐,向下按压,直至夹子完全固定在框架上。

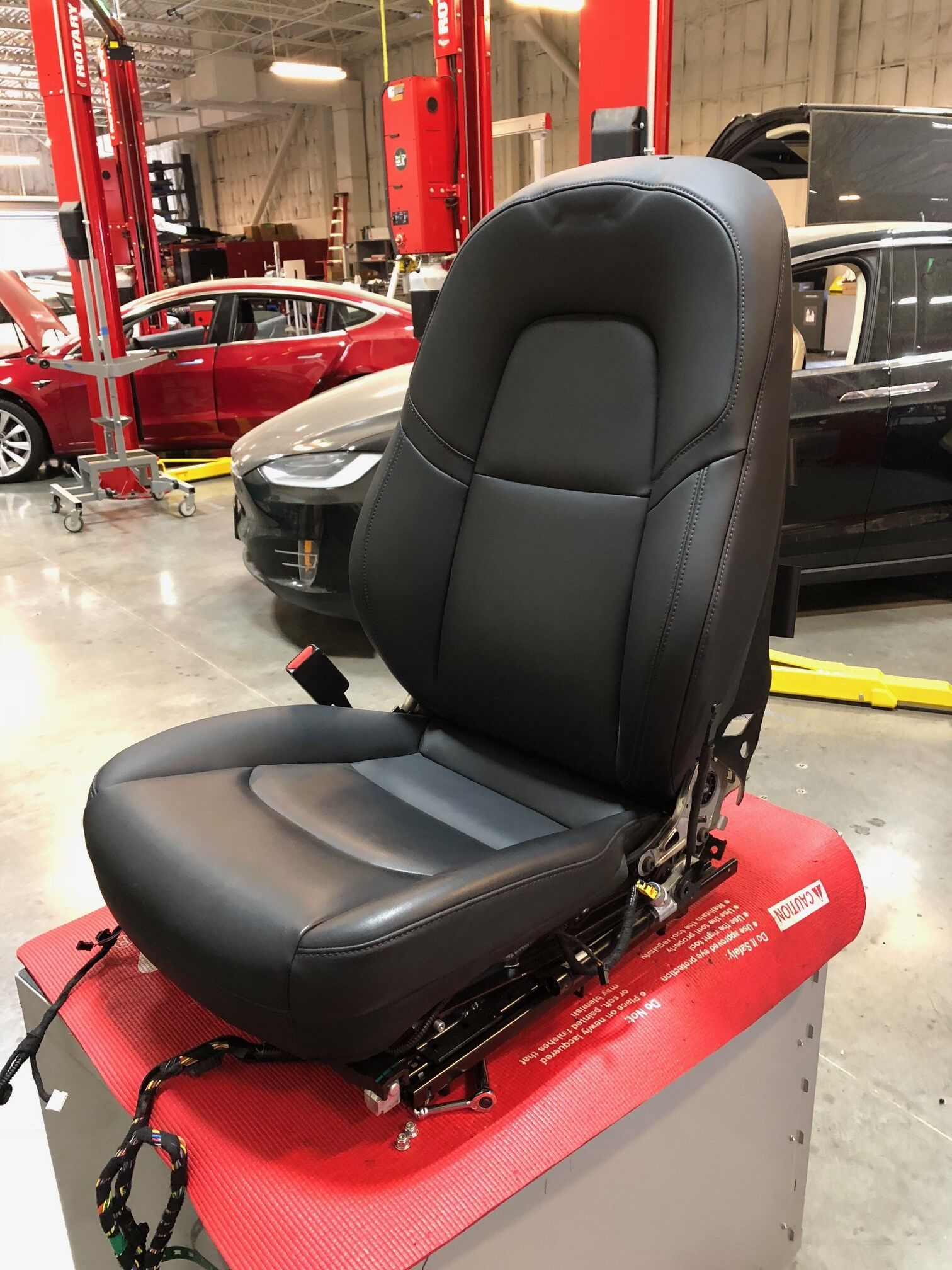

  7. 立起座椅。
  8. 将靠背框架放置在座垫框架上,以备安装。
    Informational PurposesAn informational icon, calling your attention
    靠背框架无需紧固件即可放置在座垫框架上。
  9. 安装新的螺栓(4 个),将驾驶位座椅靠背框架左右侧固定到座垫框架上。
    43 Nm (31.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 梅花 T50 套筒
    • 无绳棘轮/冲击钻

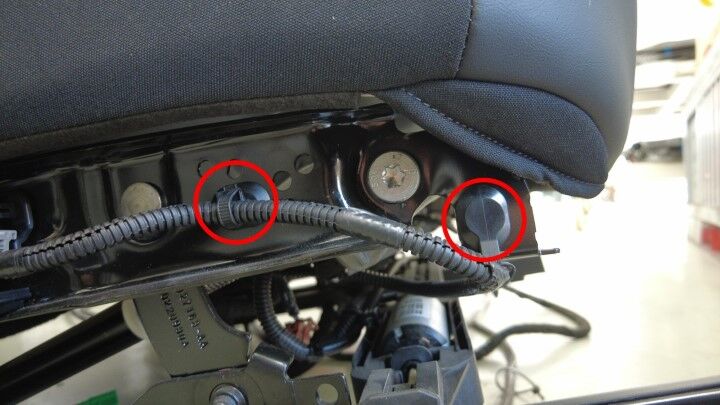

    图 4. 左侧如图所示,右侧类似
  10. 安装新的螺纹胶螺栓,将座椅安全带锁扣固定到座垫框架上。
    40 Nm (29.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 梅花 T50 套筒
    • 无绳棘轮/冲击钻
  11. 连接座椅安全带锁扣连接器。
  12. 安装座椅安全带锁扣线束夹。
  13. 旋转座椅,以便接触座椅底部。
    Informational PurposesAn informational icon, calling your attention
    防止座垫受损。
  14. 将驾驶位座椅线束放置到座椅框架上,以备安装。
    Informational PurposesAn informational icon, calling your attention

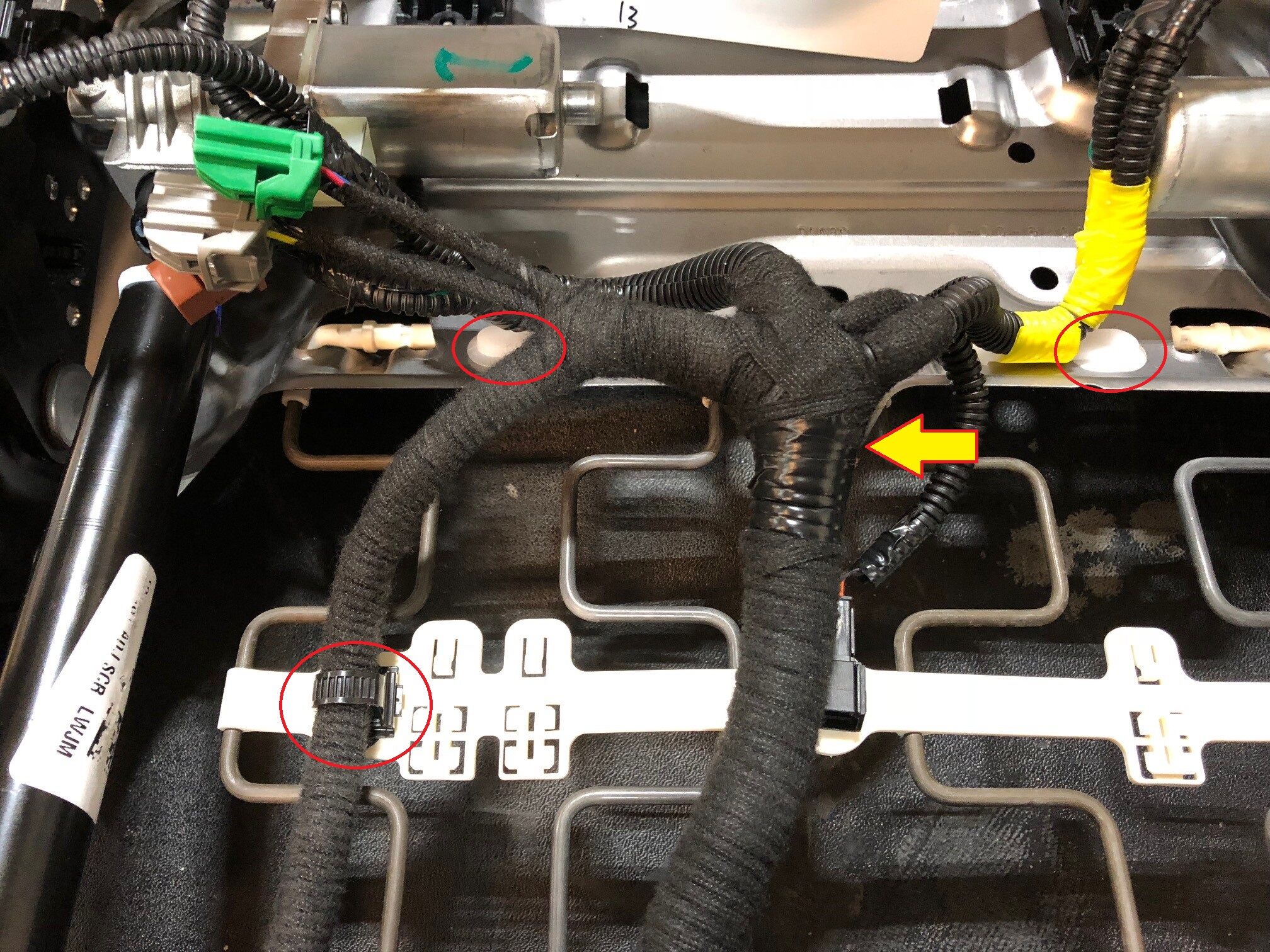

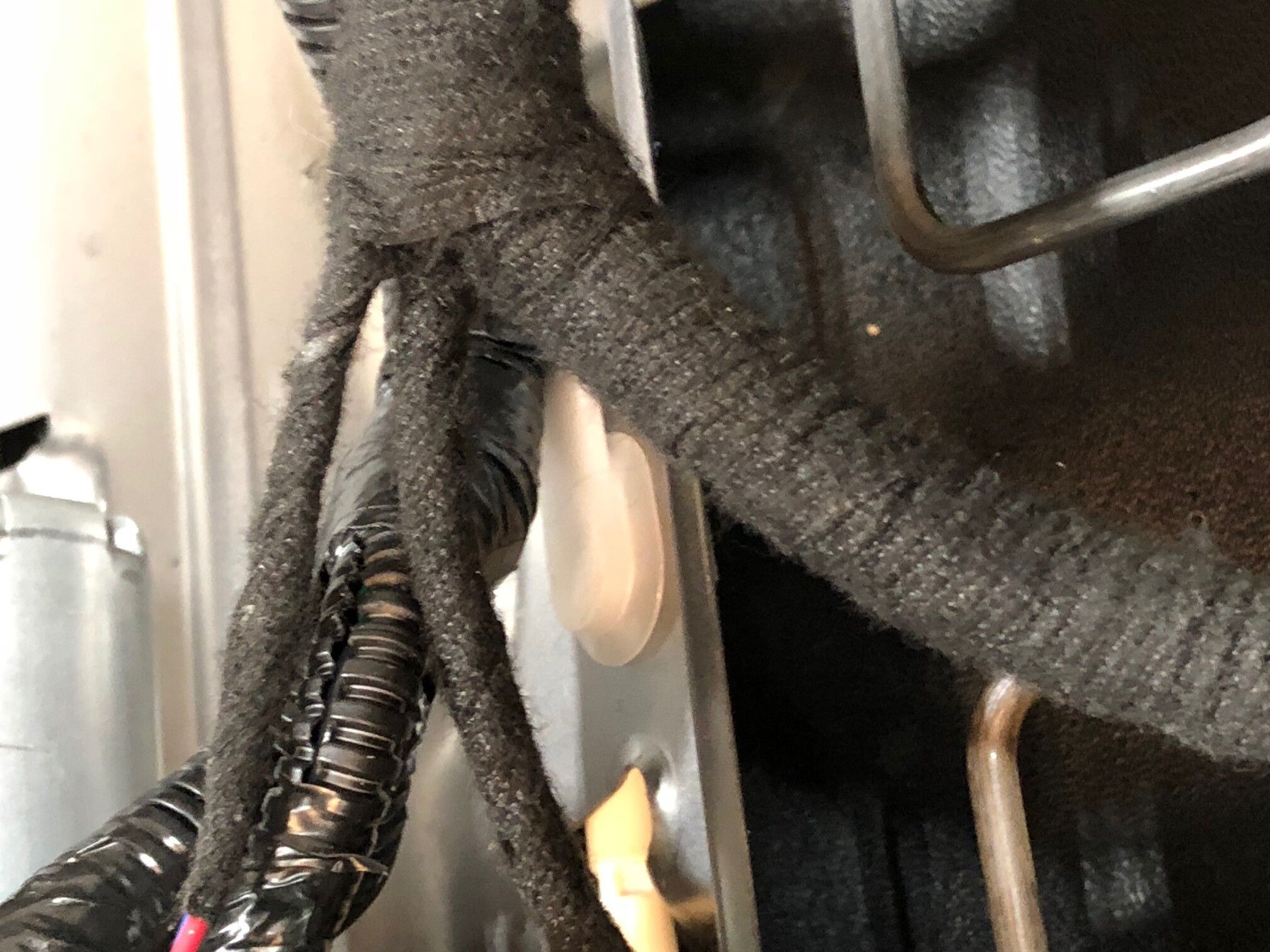

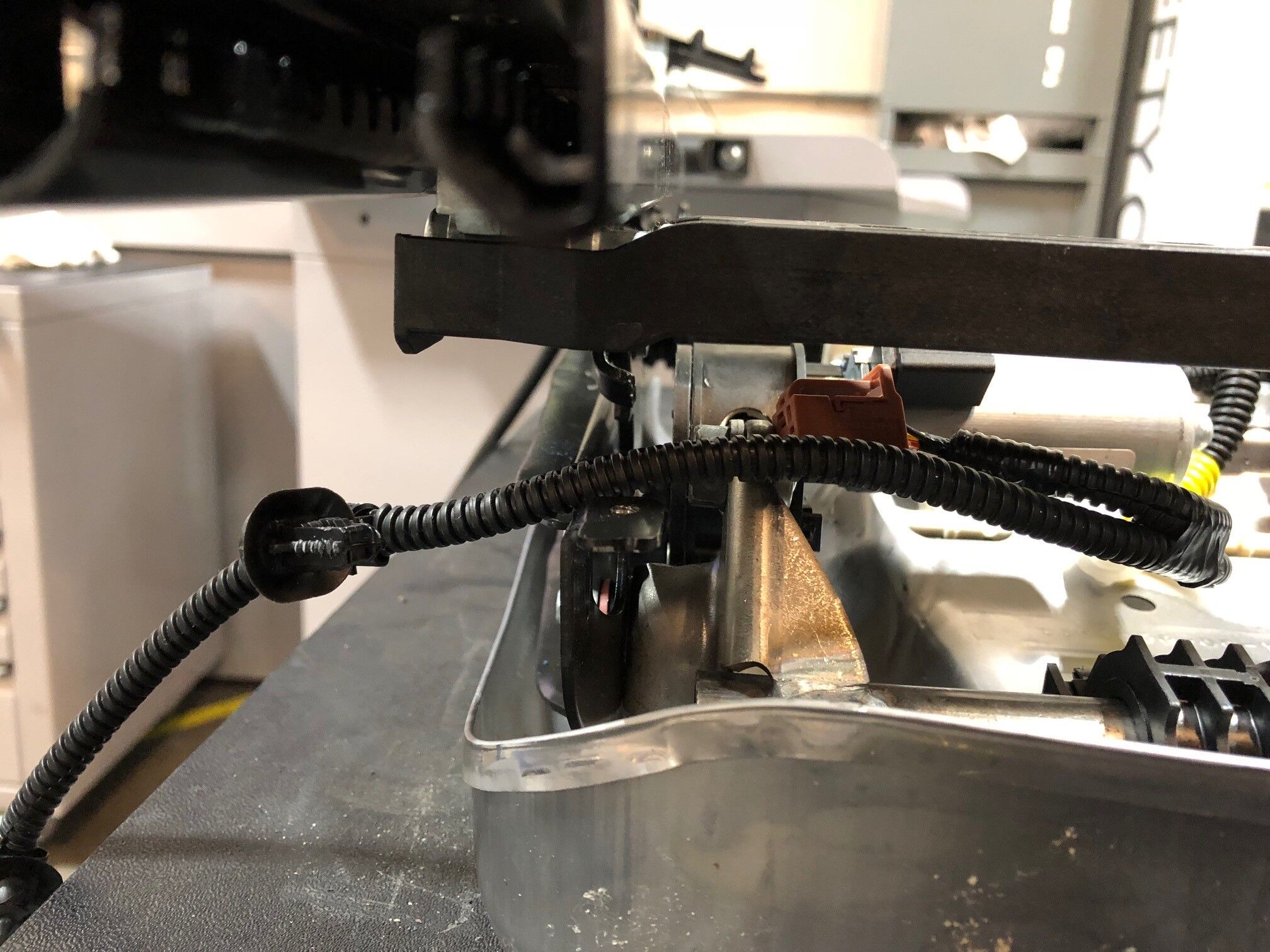

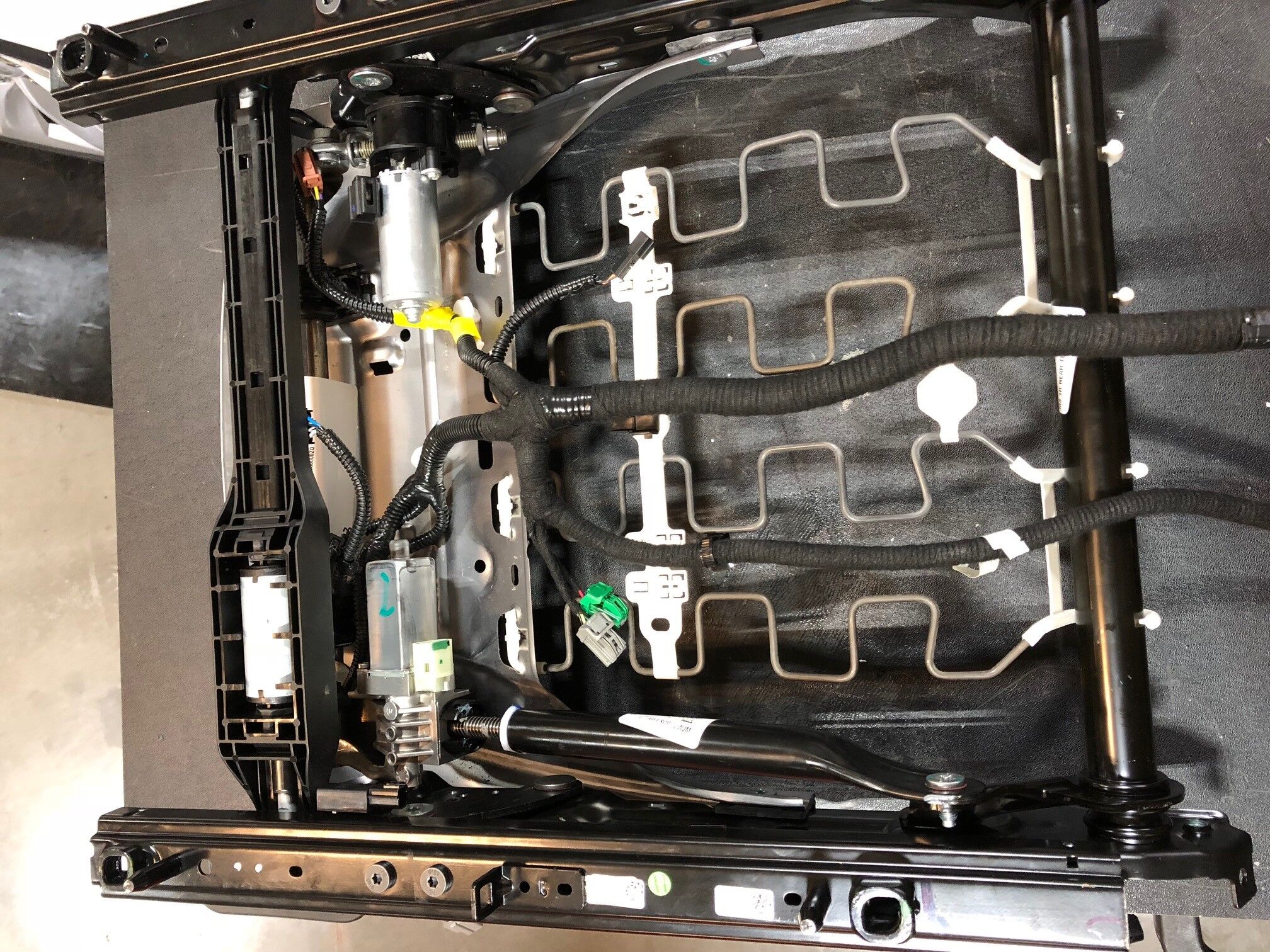

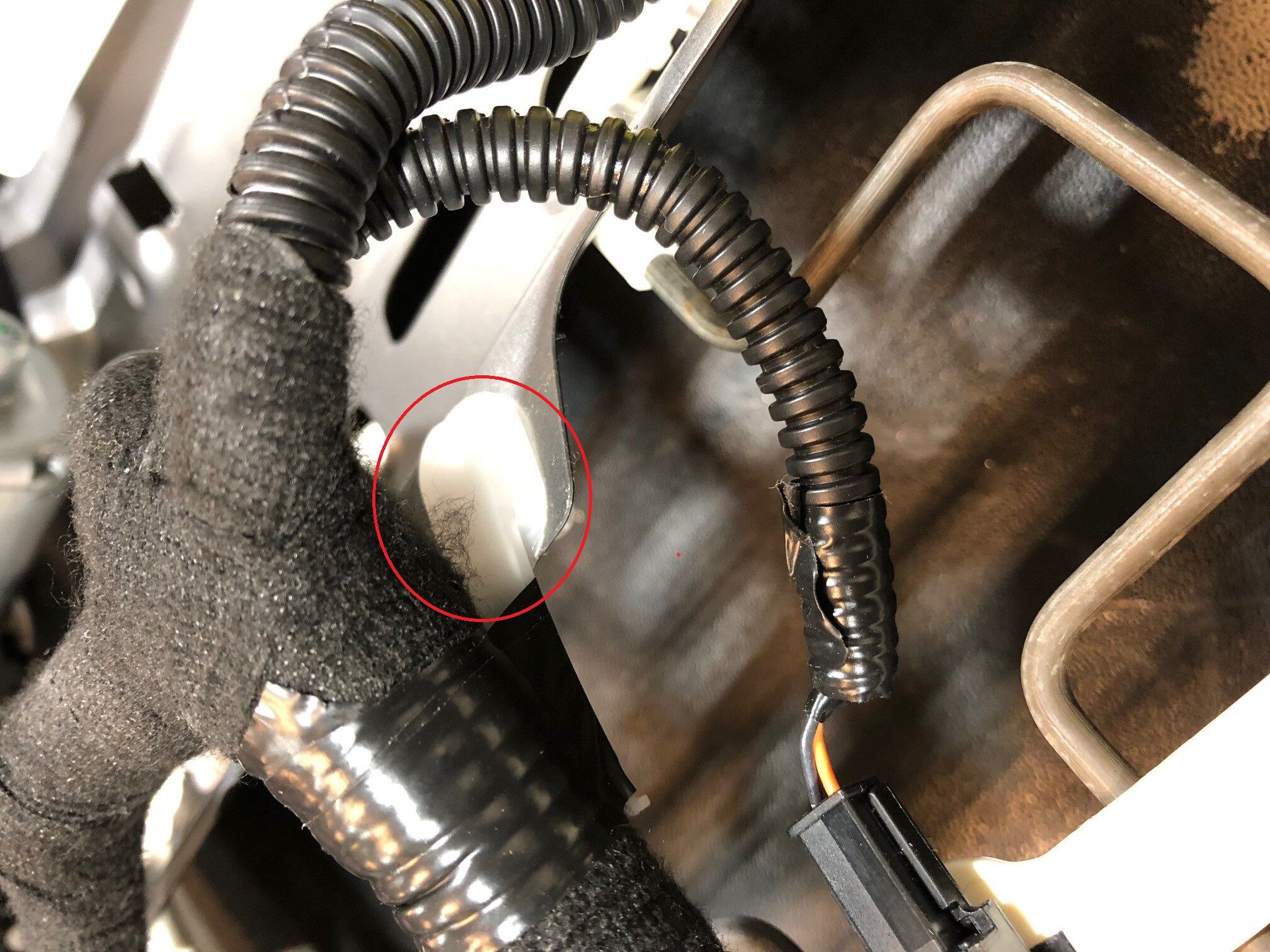

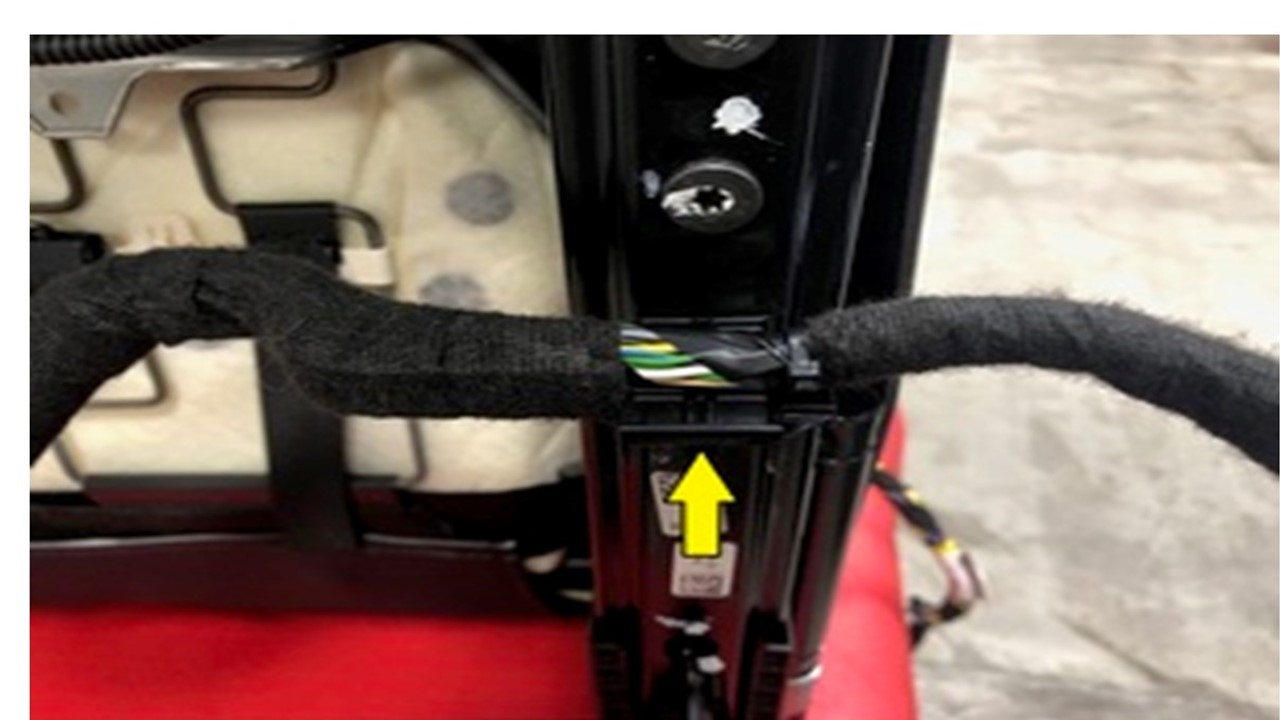

    确保线束布线正确无误。线束的主要支路应与中心夹的中心切口对齐。将线束的内侧和外侧支腿布设在滑轨与框架之间。内侧和外侧支腿应缠绕在框架的前部。

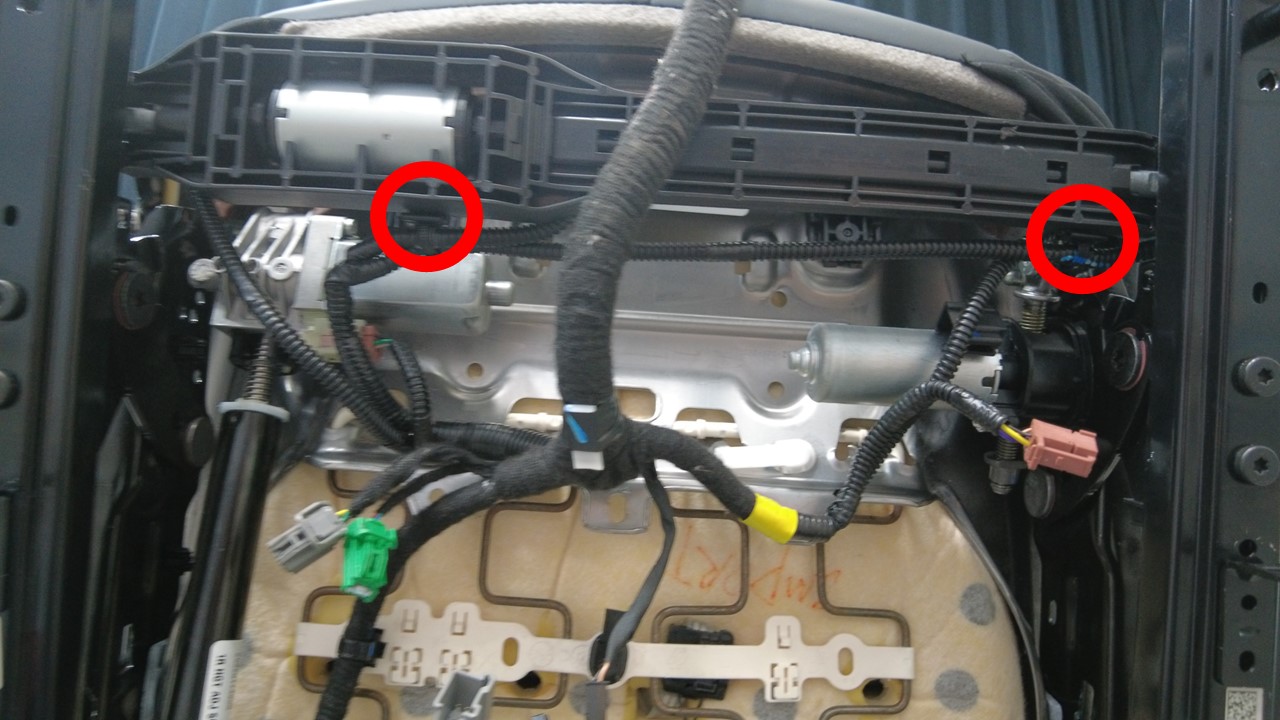

  15. 安装将驾驶位座椅线束固定到座垫框架的夹子(4 个)。
  16. 安装将驾驶位座椅线束固定到座垫框架内侧的夹子(3 个)。
  17. 安装将驾驶位座椅线束固定到座垫框架外侧的夹子(3 个)。
  18. 安装将左前座椅线束固定到座椅外侧滑轨的夹子。

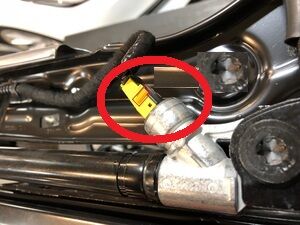

  19. 连接驾驶位预紧器连接器。
    Informational PurposesAn informational icon, calling your attention

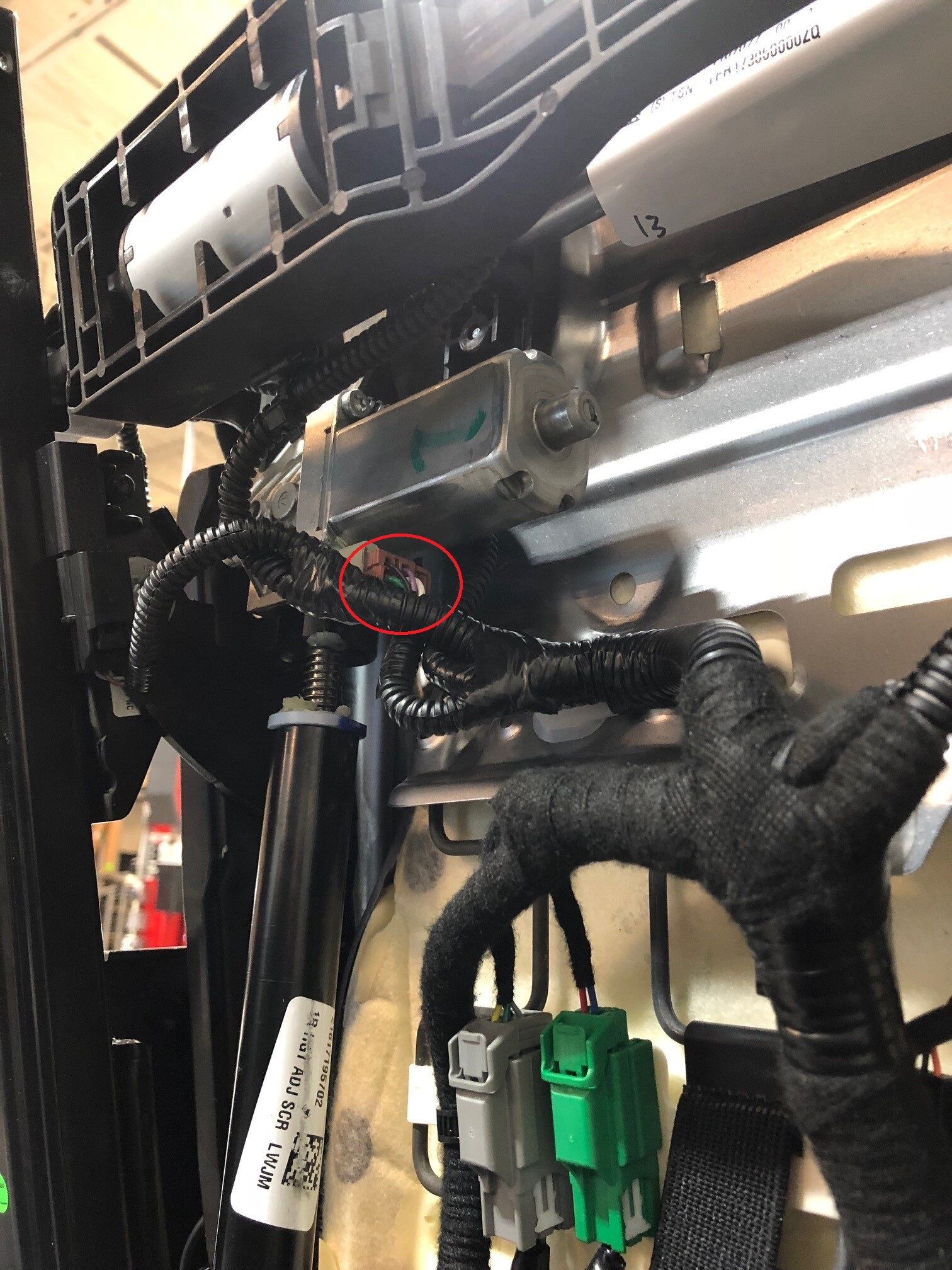

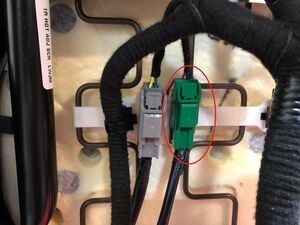

    预紧器是一个两级连接器。确保在连接器完全就位后将锁接合。

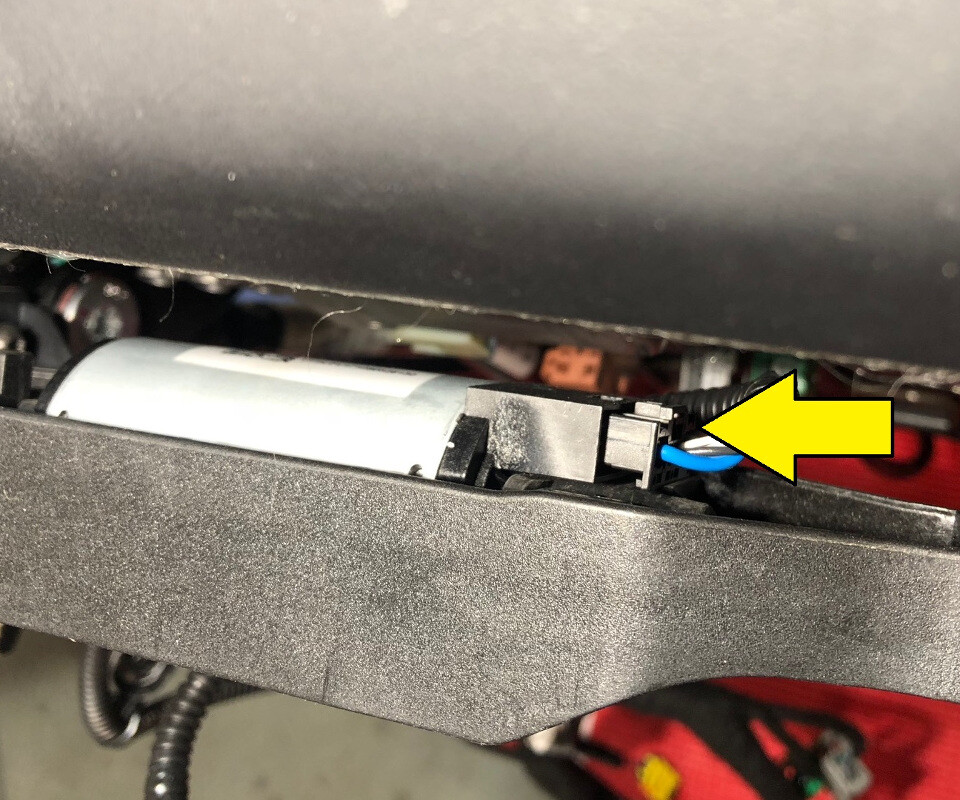

  20. 将电气线束连接到座椅滑轨电机连接器。
  21. 安装将滑轨电机线束固定到滑轨电机外壳的夹子(2 个)。
  22. 连接倾斜电机连接器。
  23. 连接升降电机连接器。

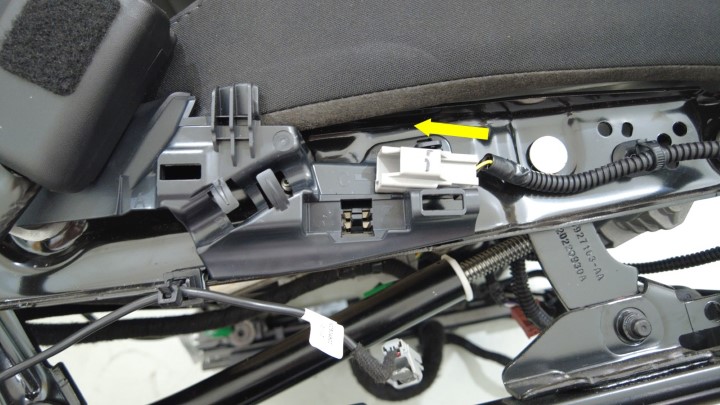

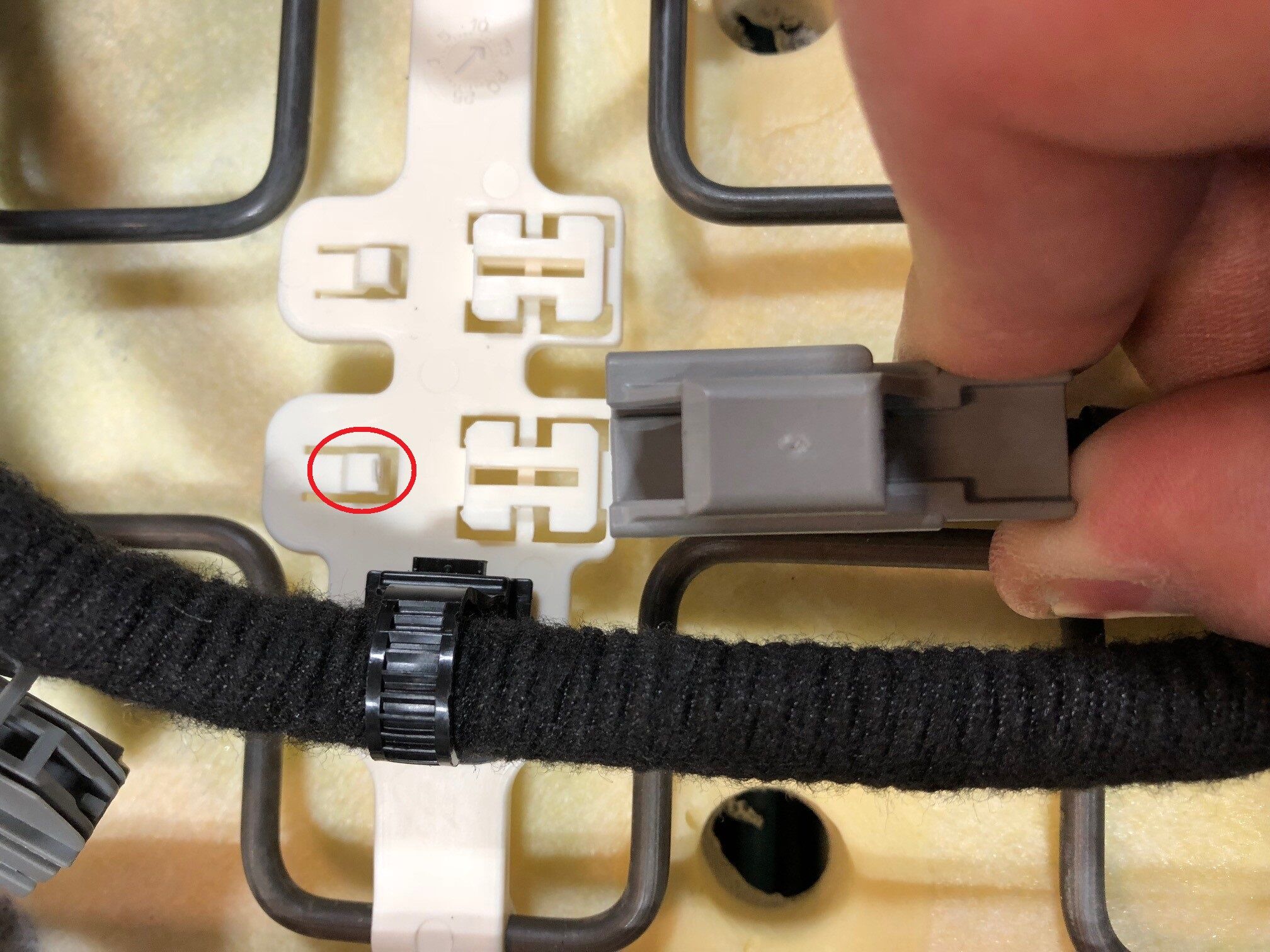

  24. 将加热垫连接器滑到座椅框架卡子上,以固定连接器。
  25. 连接加热垫连接器。
  26. 将座椅占用传感器安装到座椅框架上。
  27. 连接座椅占用传感器连接器。
  28. 将靠背线束连接器安装到座椅底部。
  29. 连接座椅加热器线束。
  30. 将座垫固定夹(2 个)安装到座椅悬架上。
    Informational PurposesAn informational icon, calling your attention
    如有必要,可拉紧座垫和饰板,以便将固定夹正确放置在座垫悬架上。
  31. 拉紧将靠背下部固定到座椅悬架的系带。
    Informational PurposesAn informational icon, calling your attention
    确保系带紧固,装配正确。
  32. 将座椅靠背旋转至垂直位置。
  33. 安装驾驶位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅(拆卸和更换)
  34. 安装驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)
  35. 将驾驶位座椅装入车内。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
