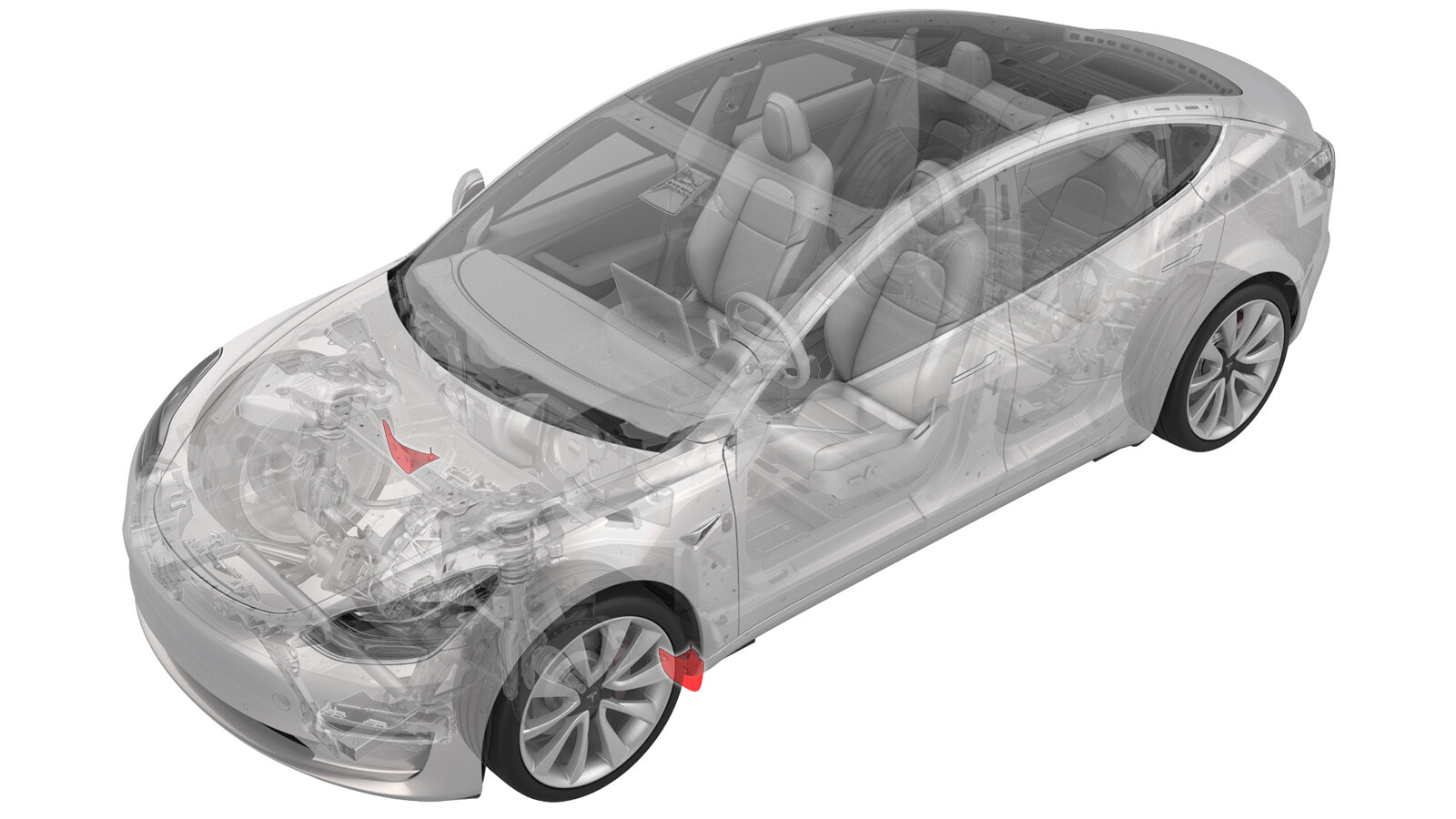

挡泥板（返工）

校正代码 12207006 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

程序

  1. 将方向盘完全转向左侧，以便留出作业空间。
  2. 拆下并弃用将 LH 前轮拱内衬固定到下门槛板罩的推拉式夹。
  3. 打开 LH 前下门槛板罩螺栓检修盖。
  4. 拆下并弃用将 LH 下门槛板罩固定到车身的前侧螺栓和垫圈。
  5. 请先戴上防切割手套，然后使用伸缩刀小心切开下门槛板上的检修盖。
    警告
    请务必戴上防切割手套执行本步骤，避免受伤。

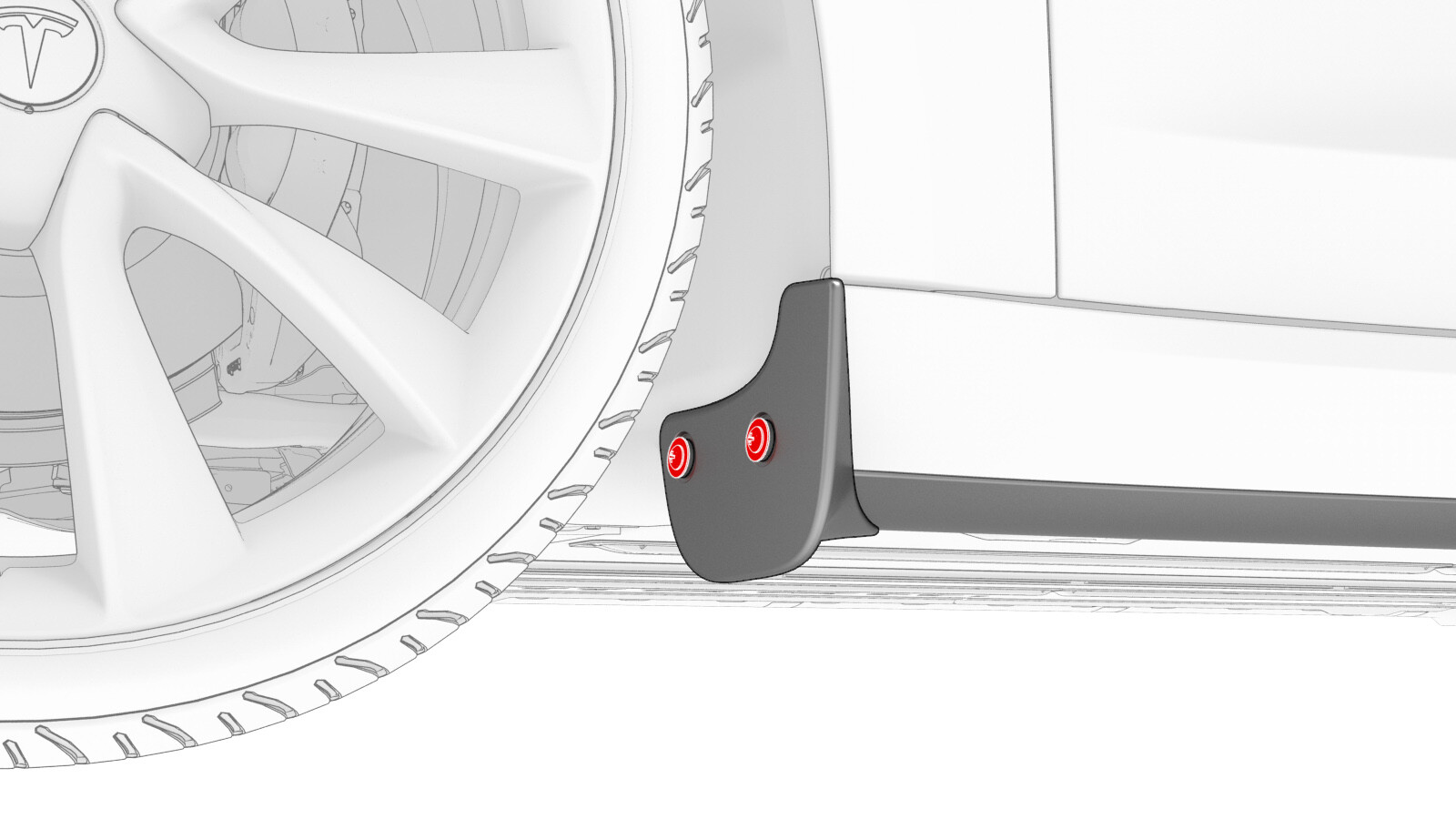

  6. 安装 LH 挡泥板（第一代套件）：
    1. 将 LH 前轮拱内衬的下部慢慢拉出轮罩，将 U 型螺母安装在 LH 门槛板中为推拉式夹预留的孔洞上。
    2. 将垫圈放在螺钉上，然后安装螺钉和垫圈，以便将挡泥板安装到 LH 前轮拱内衬中的 U 型螺母上。
      1.5 Nm (1.1 lbs-ft)
    3. 安装将挡泥板固定到下门槛板罩上的螺栓。
      5 Nm (3.7 lbs-ft)
  7. 安装 LH 挡泥板（第二代套件）：
    1. 将挡泥板/防溅罩孔位与前轮拱内衬孔位对齐，然后将打开的（塑料铆钉已拔出）推拉式夹插入孔中。在推拉式夹完全插入后，将塑料铆钉按入，以封闭推拉式夹，并将挡泥板/防溅罩锁定到位。
    2. 安装将挡泥板固定到下门槛板罩上的螺栓。
      5 Nm (3.7 lbs-ft)
  8. 确保挡泥板与车身对齐。按需进行调整。
  9. 对车辆 RH 侧执行本程序，以便改装 RH 挡泥板。
