C 型夹 - 支撑杆 - 行李箱 - 左侧（拆卸和更换）

校正代码 11330712 0.06 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 打开行李箱并用撑杆对其进行支撑。

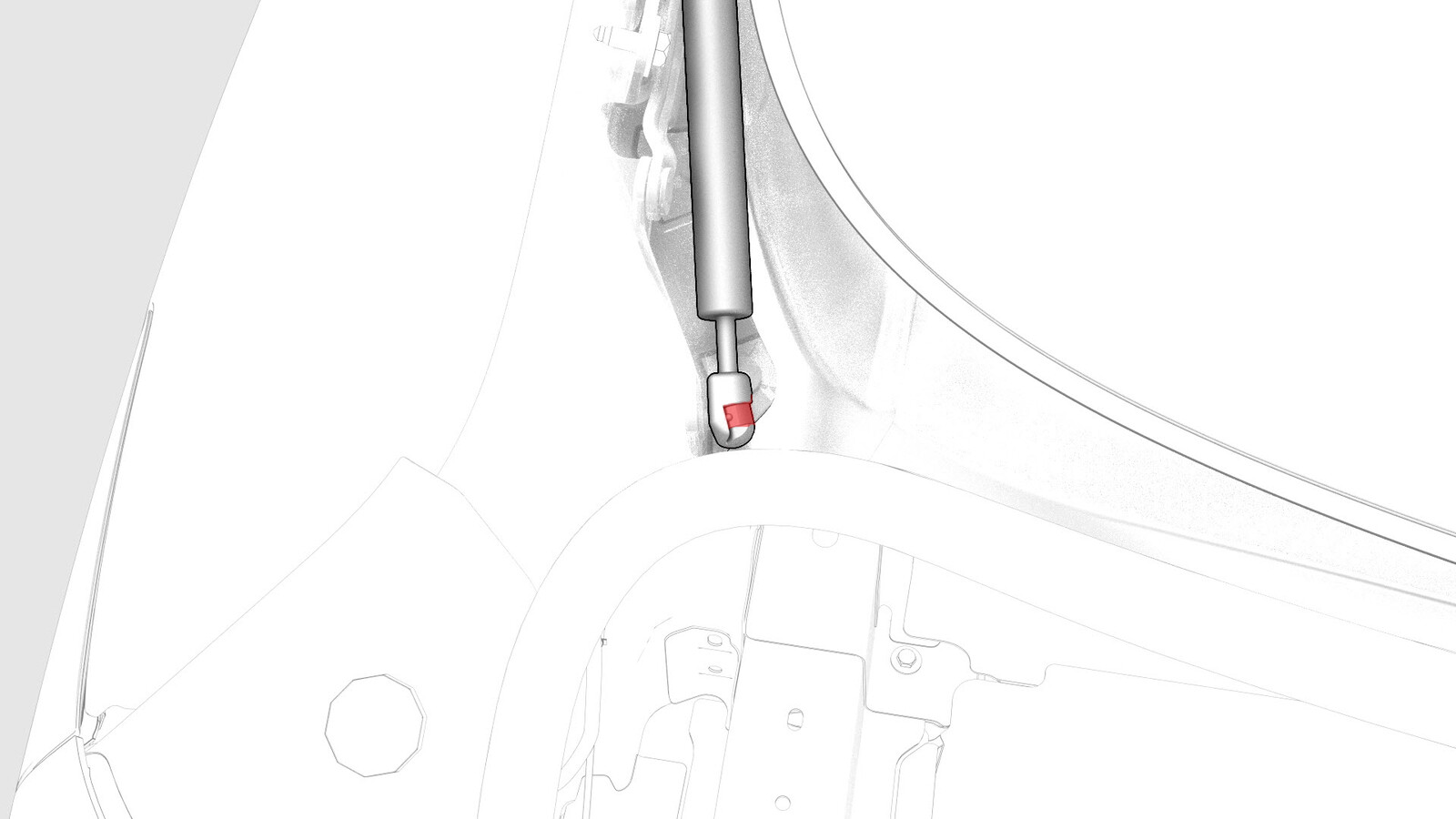

  2. 松开将后备箱 LH 气压支撑杆的下端固定到车辆铰链的夹子。

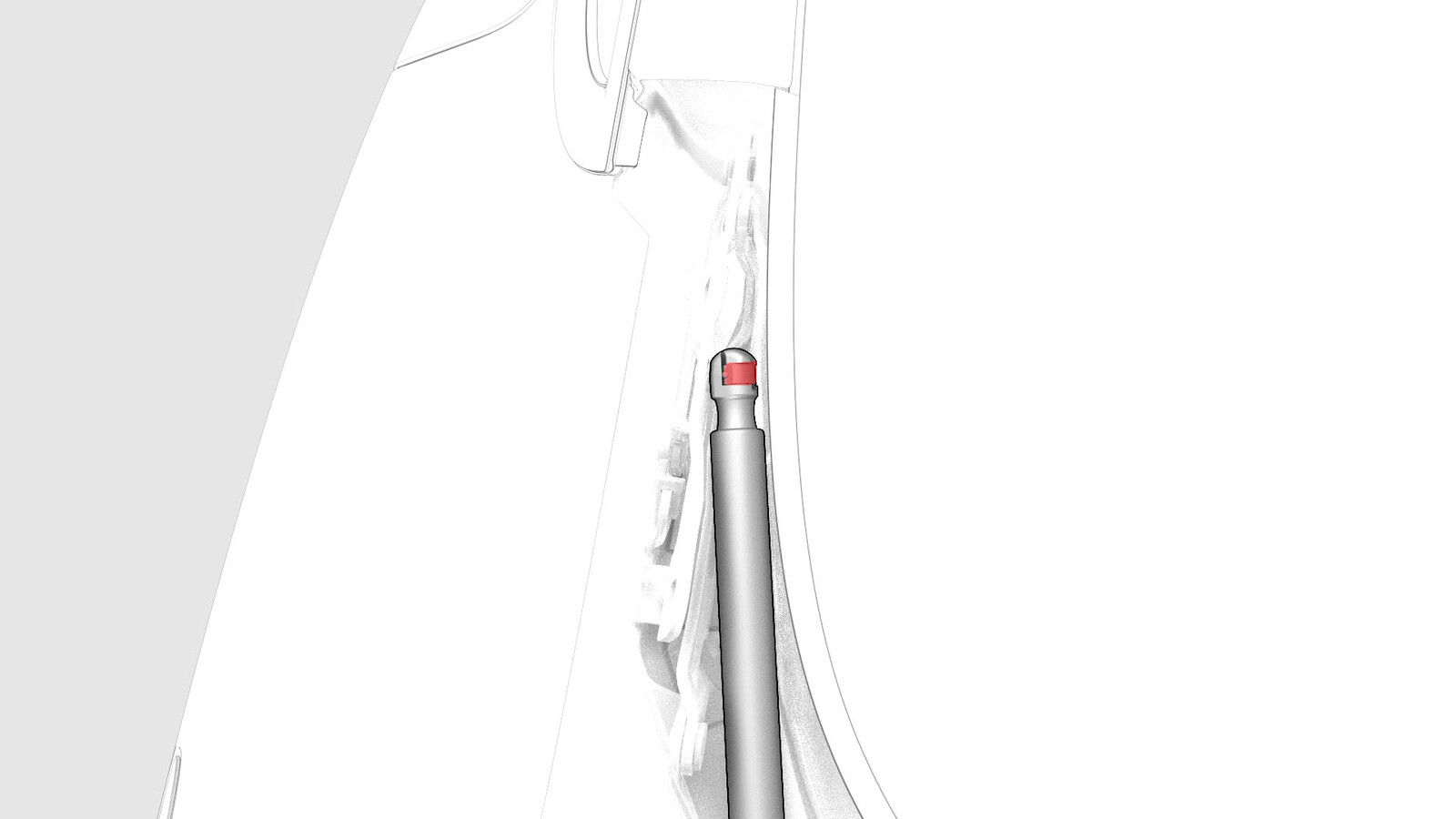

  3. 松开将行李箱 LH 气压支撑杆固定到后备箱顶盖铰链的夹子，然后从车上拆下气压支撑杆。

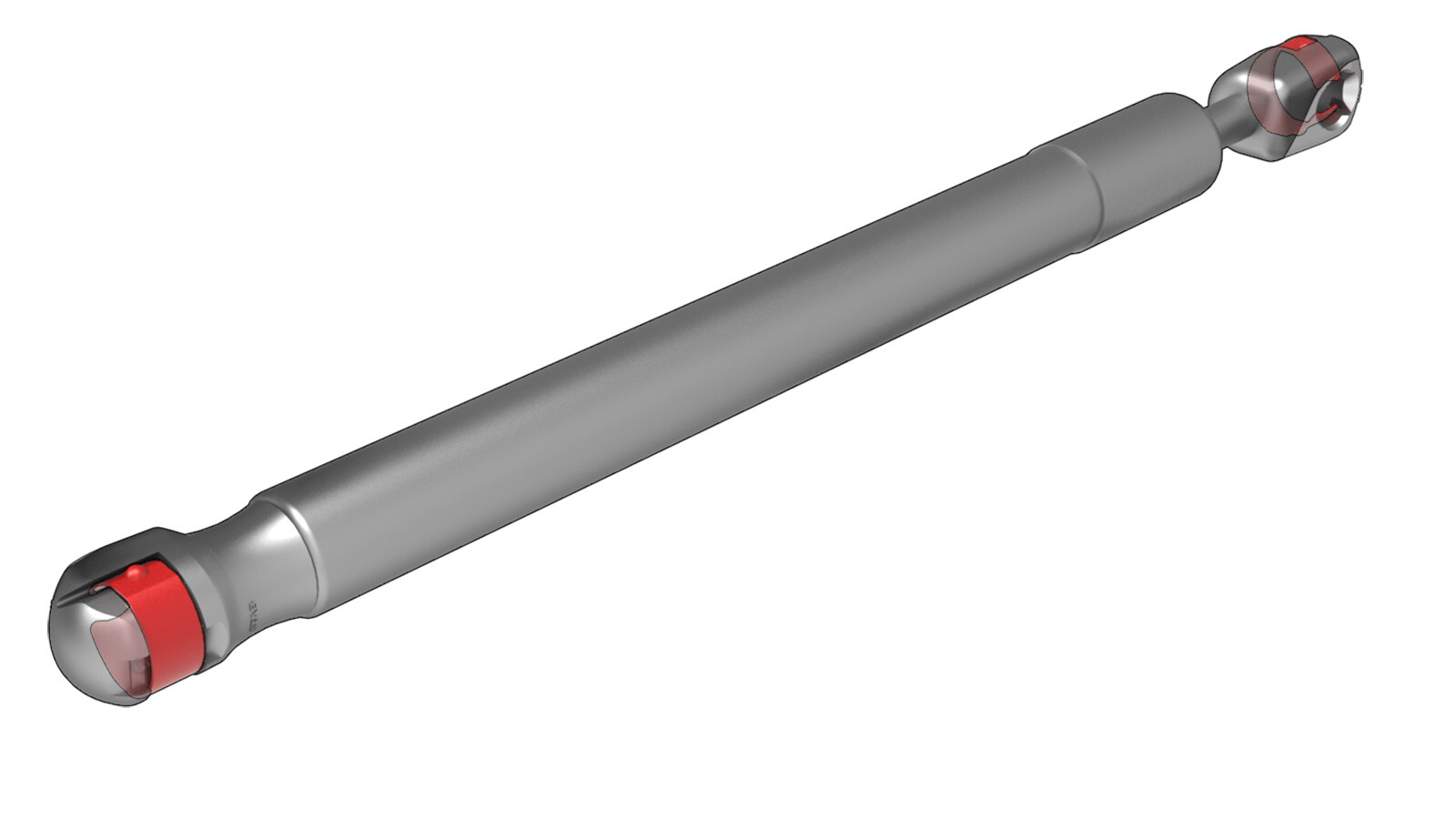

  4. 从后备箱 LH 气压支撑杆上拆下夹具 (x2)。

安装

  1. 使用卡环钳将新夹具 (x2) 安装到气压支撑杆上。
    注

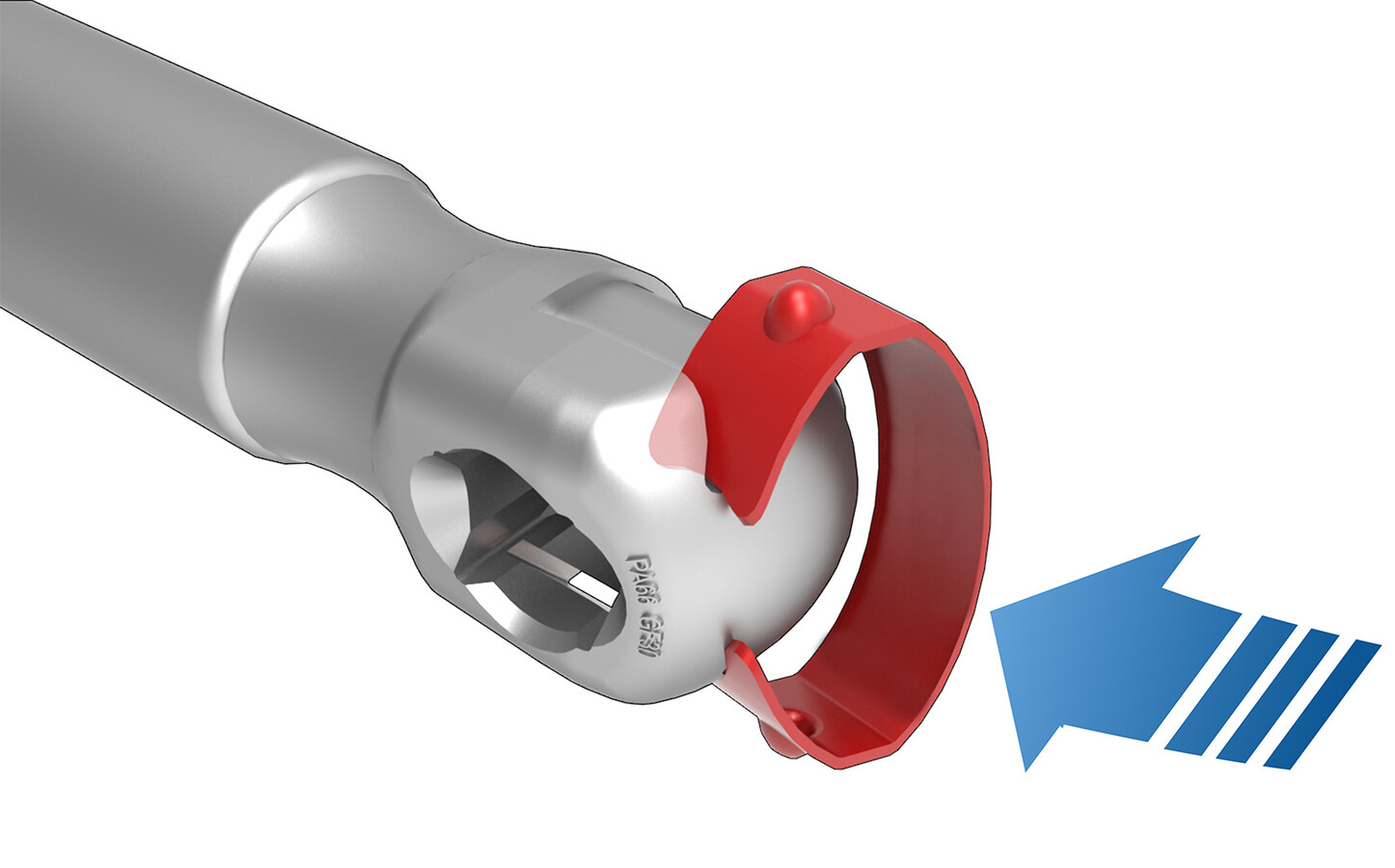

    将夹具的末端与支撑杆上的凹槽对齐，然后将夹具推入支撑杆，直至夹具完全进入槽内。
    图 1. 图示为后备箱盖一侧的支撑杆，车身一侧与之类似。
  2. 使用干净的抹布清理前备箱盖基座和铰链 (x2) 上的球头销。
  3. 将 LH 后备箱气压支撑杆放置在车身侧铰链球头销上，然后安装将支撑杆固定到铰链的夹具。
  4. 将 LH 后备箱气压支撑杆放置在后备箱盖侧铰链球头销上，然后安装将支撑杆固定到铰链的夹具。
  5. 从后备箱上拆下支架。
  6. 关闭并打开后备箱 3 次，以验证气压支撑杆已稳妥安装。
