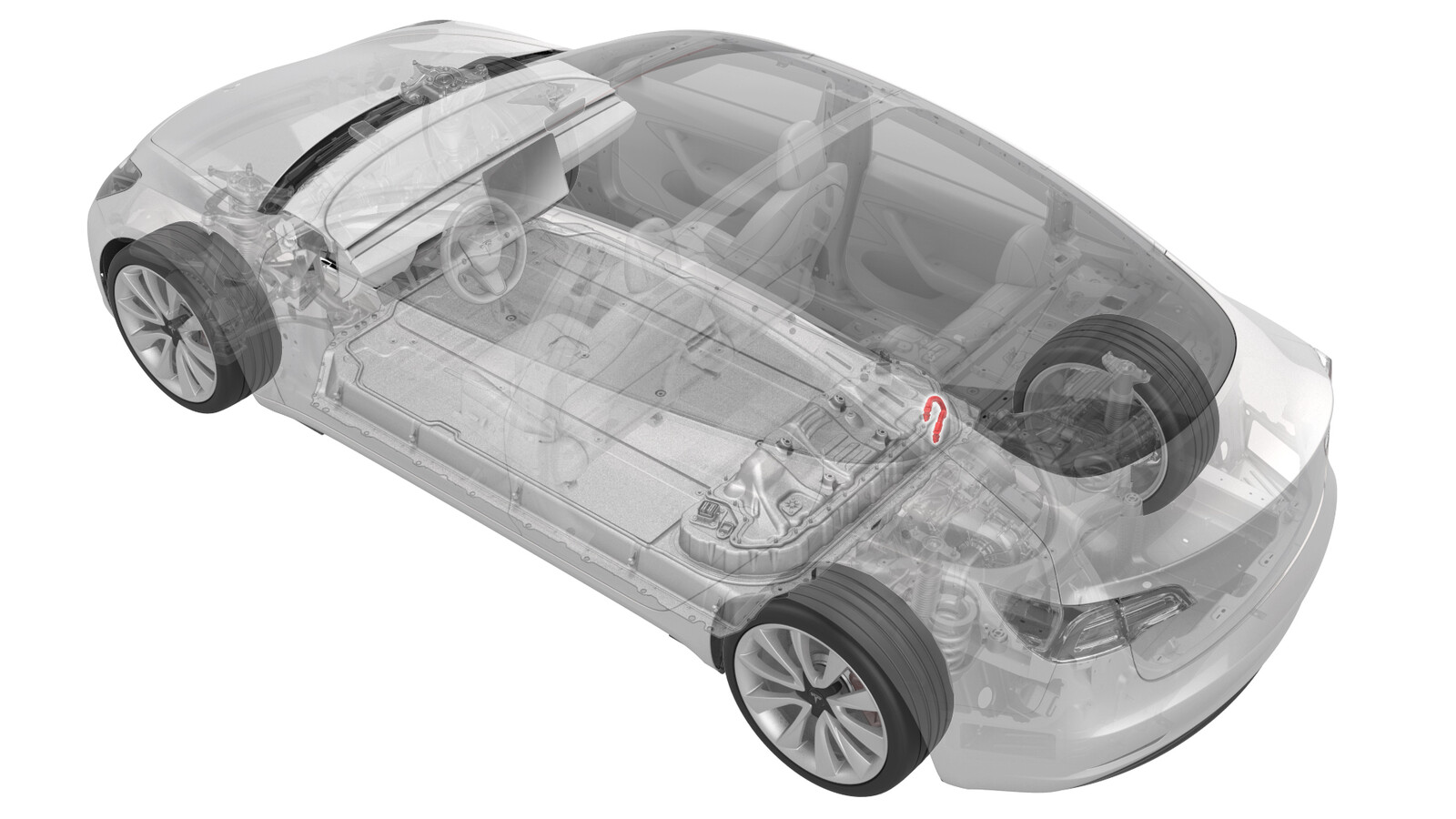

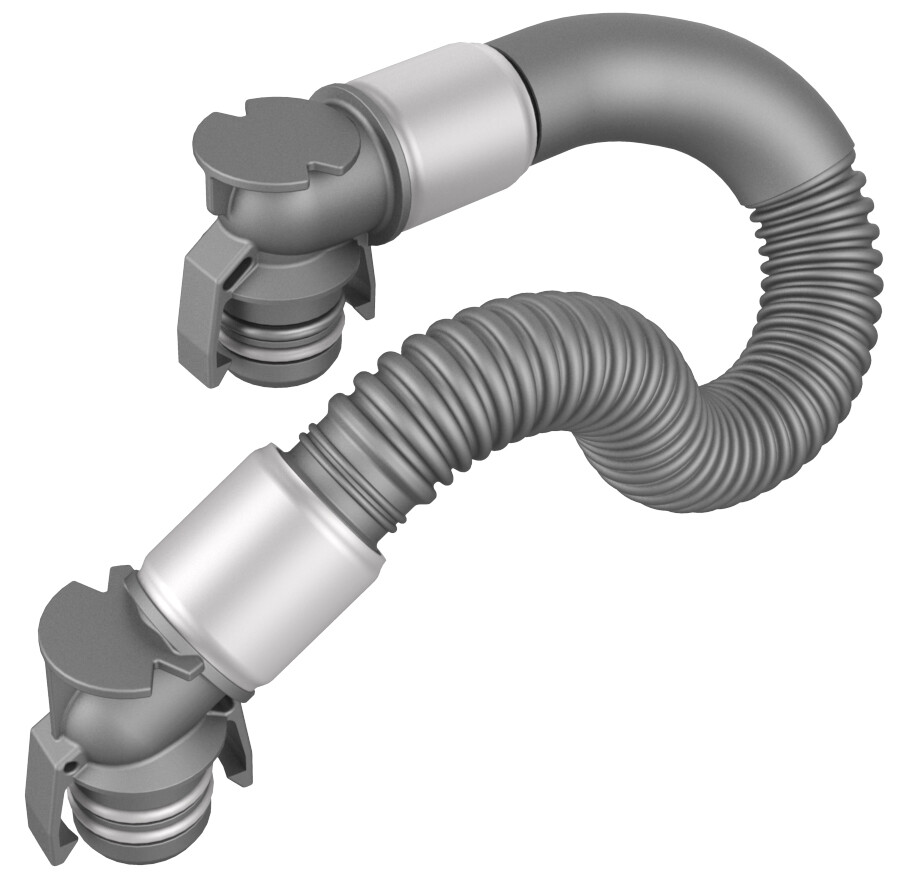

管 - 入口 - 冷却液 - 功率转换系统(拆卸和更换)
校正代码 16202002 3.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1111868-00-B 功率转换系统冷却液连接器拆卸,M3
- 1135762-00-A 冷却软管维修堵头套件,Model 3
警告
只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003,高压安全意识注意事项
。
拆卸
- 排放功率转换系统中的冷却液。请参阅高压电池仓冷却液(排放和重新加注)。
- 拆下烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)。
- 拆卸高压控制器。请参阅控制器 - 高压(拆卸和更换)。
- 松开将线束固定到铰链托盘和铰链的夹子。
- 抬高铰链托盘,从铰链上拆下铰链托盘。
- 切割两块吸收垫至一半以形成狭缝,接着使用垫片围绕每一处冷却液输入管道接头。
-

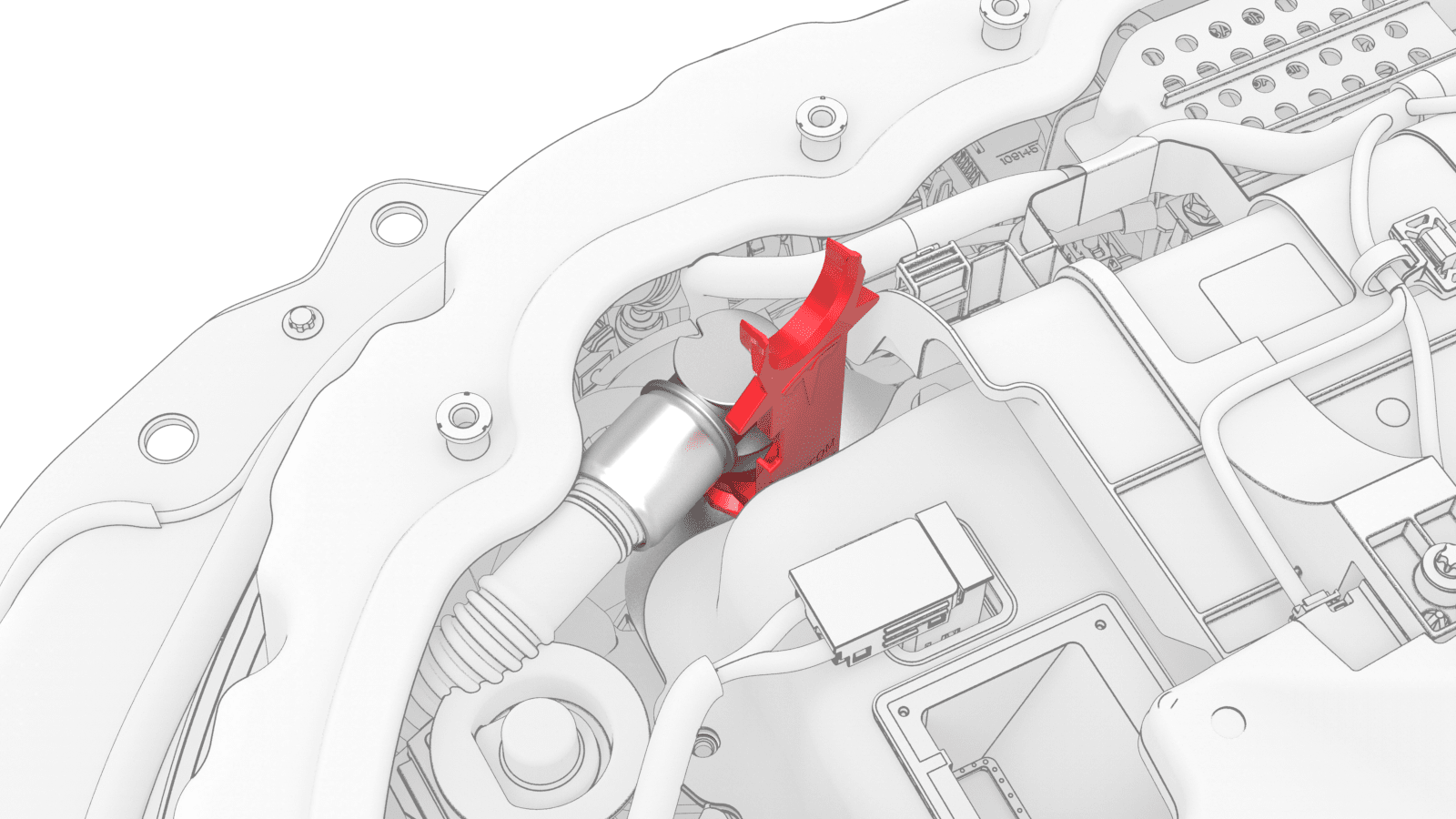

使用冷却液连接器拆卸工具,阔开管道接头夹,使其宽于功率转换系统上的钩锁。
注本视频演示如何从功率转换系统上断开冷却液软管并插上接头。
- 向上拉动工具和管道接头,使接头从功率转换系统上断开。
-
重复执行第7和第8步,处理电池法兰处的其他管道接头。
注请参阅上一步中的视频。

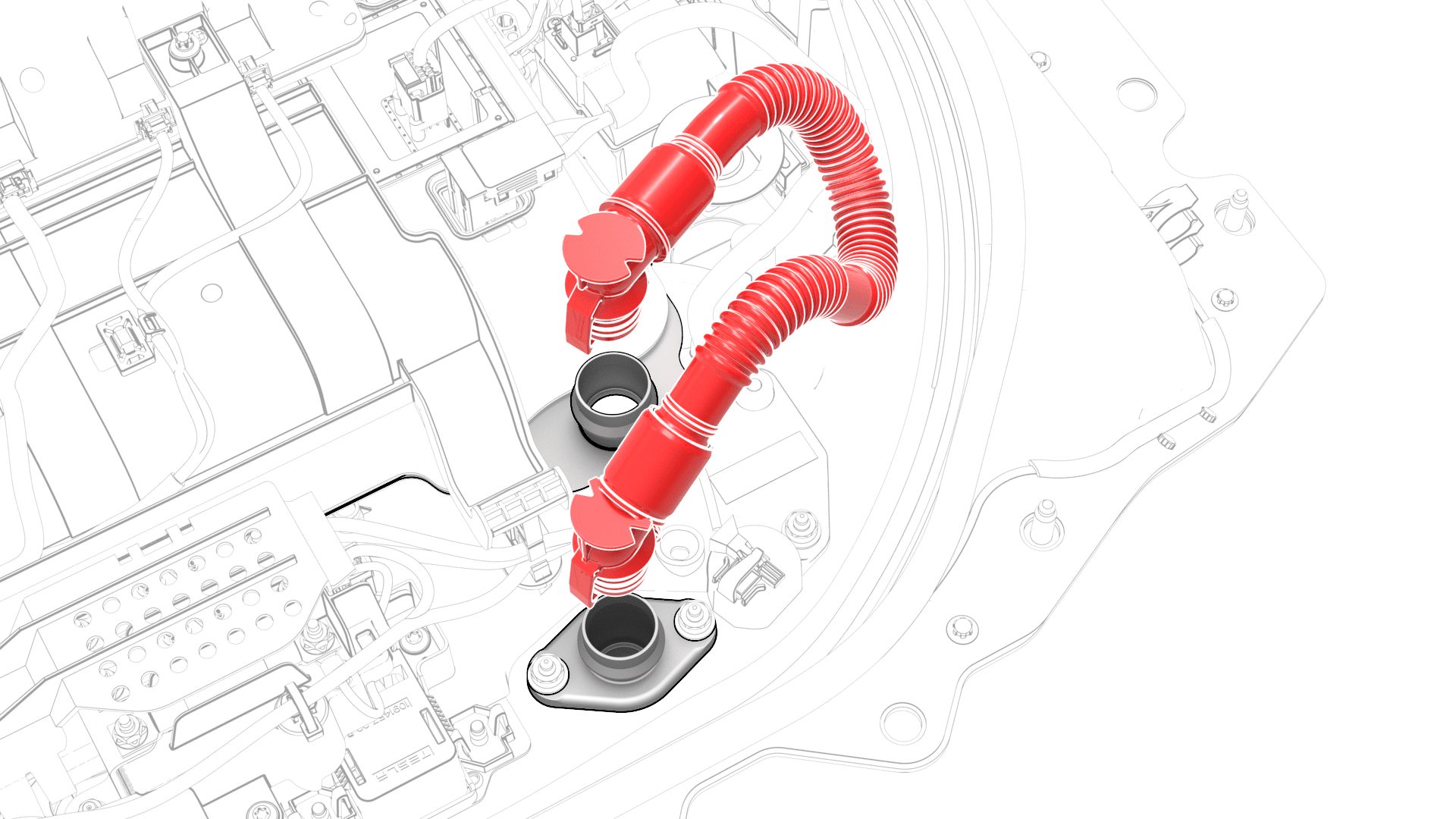

- 将管道从车辆上拆下。

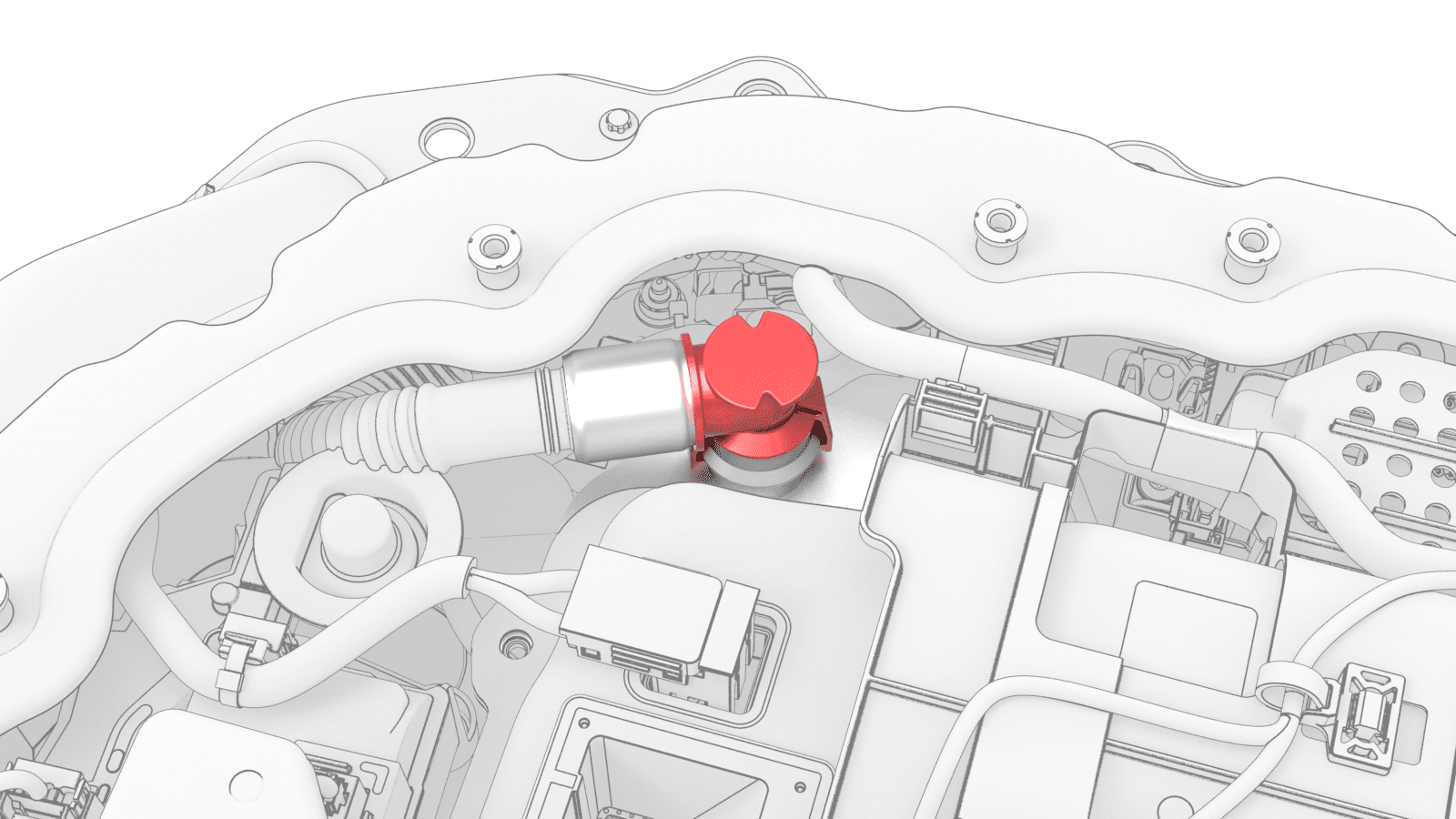

- 将插头安装到功率转换系统和电池法兰中。
-
擦除迸溅的冷却液。
警告迸溅出的冷却液可能形成电路。
安装
-
擦除迸溅的冷却液。
警告迸溅出的冷却液可能形成电路。
-

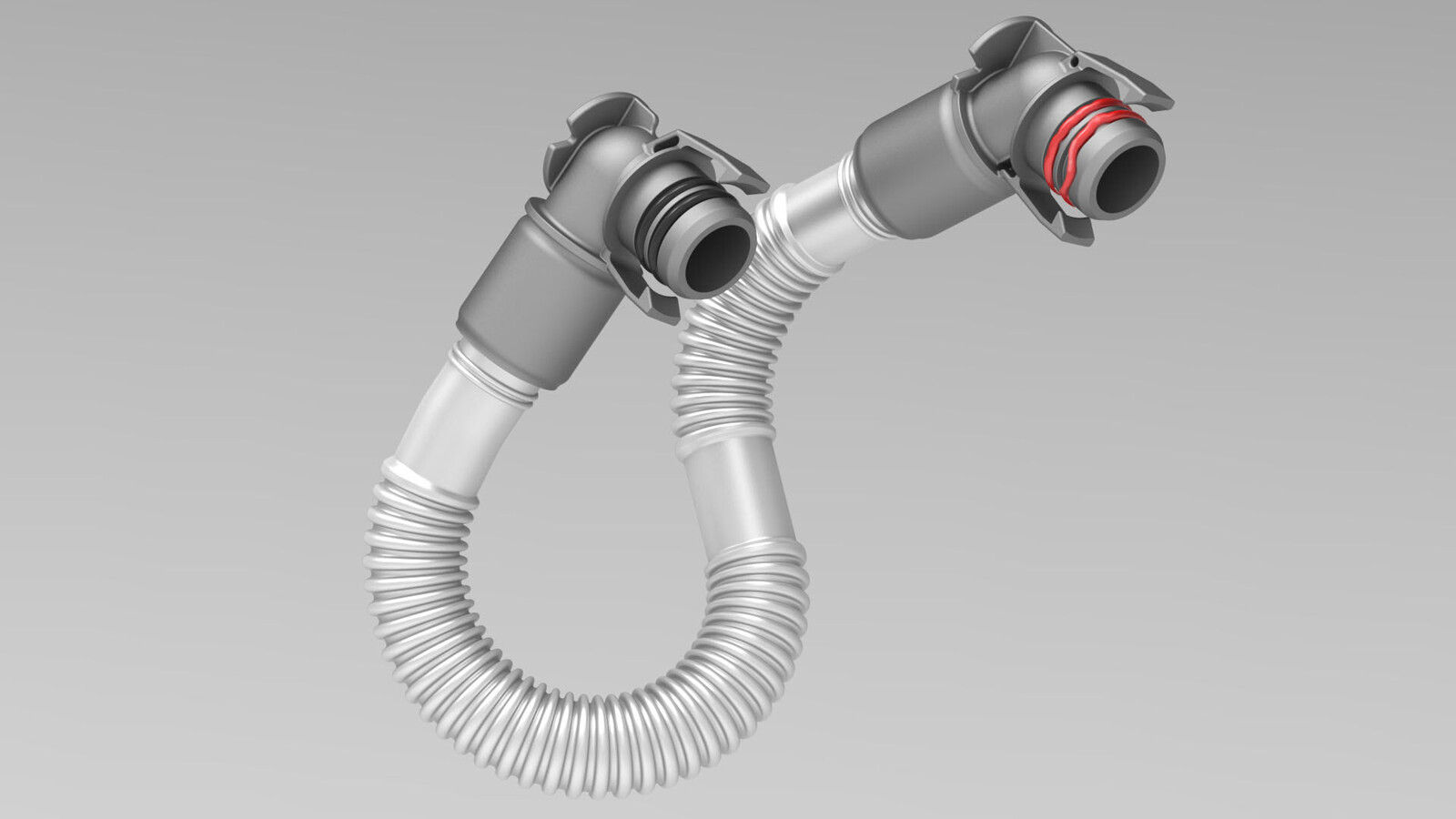

在将管道插入功率转换系统前,应确保 O 型环未损坏,且稳妥固定在连接器卡槽中。按需更换组件。
- 使用 Krytox 203 润滑剂对冷却液输入管道 O 型环进行润滑。
- 从功率转换系统和电池法兰上拆下堵头。
- 将冷却液输入管道安装到功率转换系统和电池法兰上。
-
稳妥下压管道接头,确保接头牢固连接。
警告验证两处夹子已将功率转换系统上的钩锁和电池法兰完全锁紧,然后向上拉动接头以检查牢固性。
-
从冷却液输入管道接头周围取走吸水垫,然后擦除迸溅的冷却液。
警告迸溅出的冷却液可能形成电路。
- 执行高压电池仓冷却液泄漏测试。请参阅高压电池仓冷却液泄漏测试。
-
仅连接 12V 辅助电池负极端子。警告此时切勿按照程序连接 12V 电源。
- 将 12V 充电器连接到 12V 辅助电池端子上。
- 重新加注冷却液。请参阅高压电池仓冷却液(排放和重新加注)。
- 在触摸屏上,点击 。
- 断开 12V 充电器与 12V 辅助电池端子的连接。
- 断开 12V 辅助电池负极端子。
- 将铰链托盘安装到铰链上,然后降下铰链托盘。
- 紧固将线束固定到铰链托盘和铰链的夹子。
- 安装高压控制器。请参阅控制器 - 高压(拆卸和更换)。
- 测量烟火电池隔离开关安装点间的电压,然后安装烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)。
