支柱导件 - 头枕 - 副驾位座椅（拆卸和更换）

校正代码 13040042 0.96 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 确认固件版本为 2023.2.11 或更高。如果固件版本不是 2023.2.11 或更高版本，请更新车辆固件。
  2. 将副驾位座椅从车辆上拆下。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  3. 拆卸副驾位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。
    注
    左侧如图所示，右侧类似
  4. 拆卸副驾位座椅内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
  5. 将座椅放置在座椅靠背上，以便接触座垫底部。
    警告
    根据需要保护座垫，防止其受损。

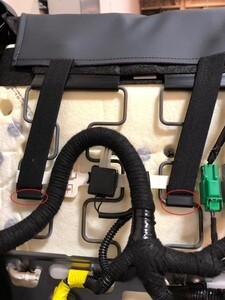

  6. 松开将外壳挡板固定到座椅下方的夹子。

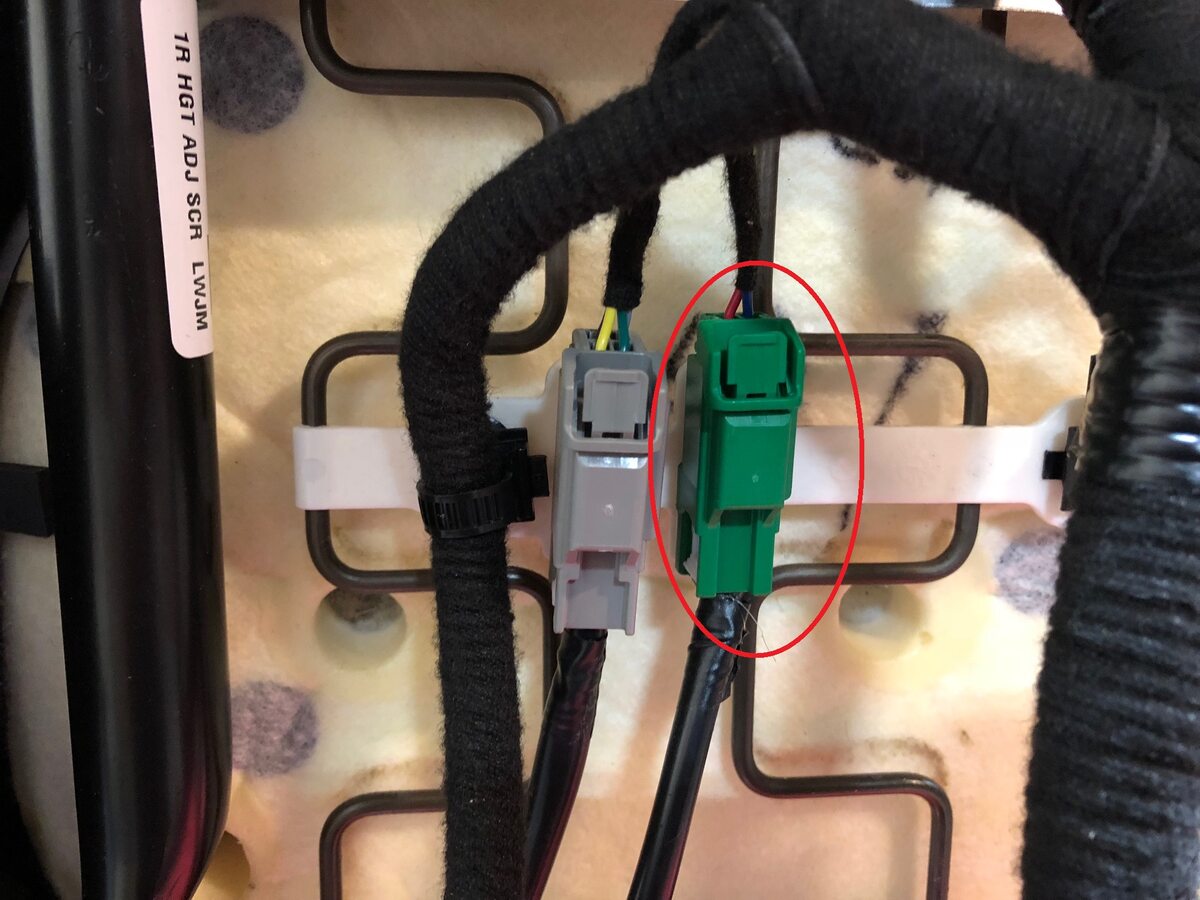

  7. 断开座椅靠背加热器连接器。

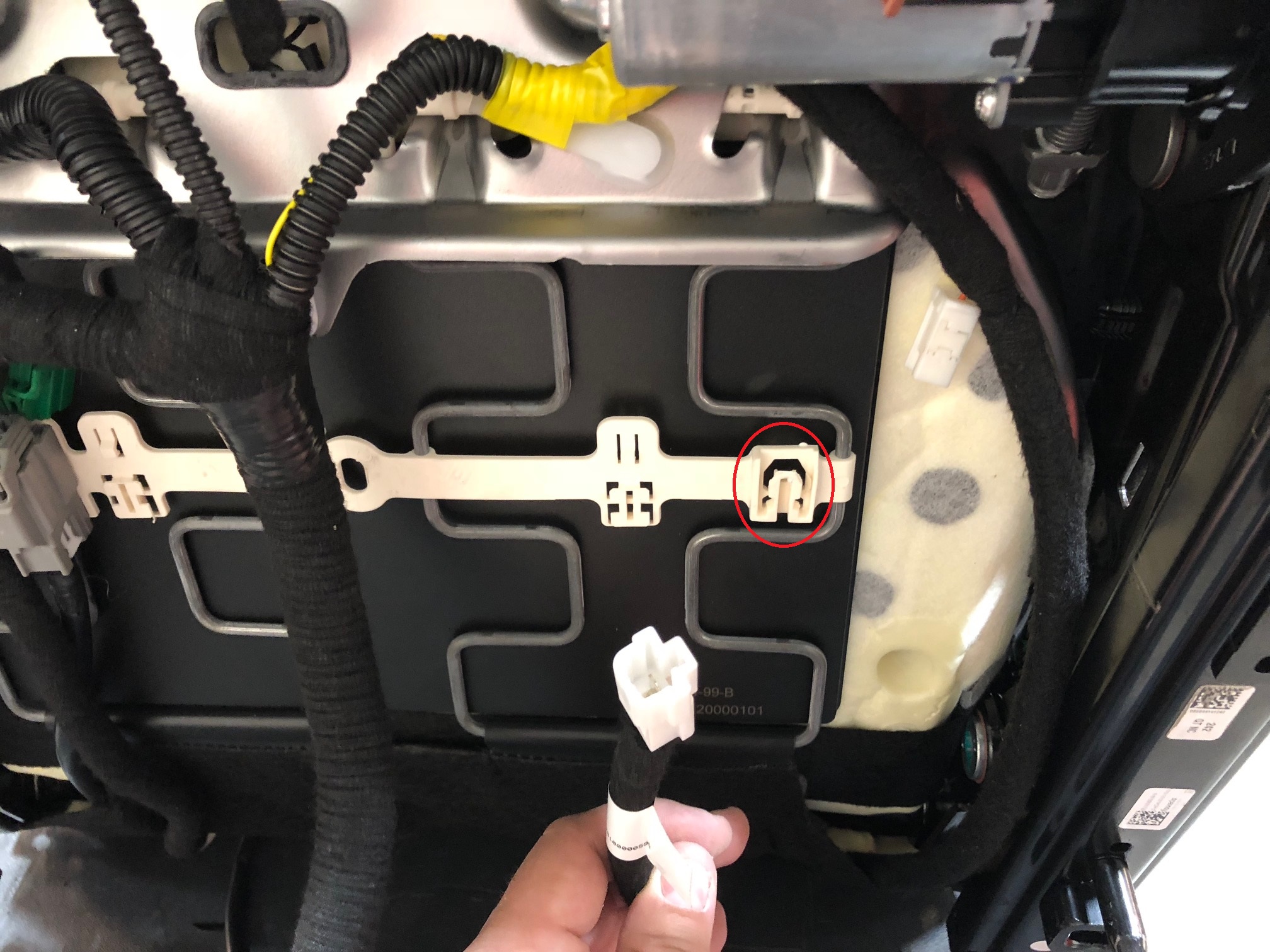

  8. 将座椅靠背线束连接器径直向下滑，将其从座椅总成上松开。
  9. 断开座垫加热垫连接器与座椅靠背加热垫连接器的连接。
  10. 将座垫连接器向上滑，将其从座椅总成上松开。
  11. 重新立起座椅。
  12. 拆卸副驾位头枕饰板。请参阅 饰板 - 头枕 - 驾驶位（拆卸和更换）。
  13. 拆卸副驾位靠背外壳。请参阅 外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
  14. 从座椅靠背框架上拆下副驾位座椅靠背饰板固定器 (x7)。
  15. 拆卸盖住副驾位座椅靠背框架外角的底部板。
    注
    将饰板垂直向上拉离固定锁片，以将其松开。
  16. 拆卸盖住副驾位座椅靠背框架外角的顶部板。
    注
    将饰板下部从固定锁片中拉出，以将其松开，然后将饰板垂直向上拉离上部固定锁片。
  17. 拆卸盖住副驾位座椅靠背框架内角的底部板。
    注
    将饰板垂直向上拉离固定锁片，以将其松开。
  18. 拆卸盖住副驾位座椅靠背框架内角的顶部板。
    注
    将饰板下部从固定锁片中拉出，以将其松开，然后将饰板垂直向上拉离上部固定锁片。
  19. 将副驾位座椅靠背饰板拉离副驾位座椅侧气囊，以操作气囊电气连接器。
    图 1. LH 如图所示：RH 类似

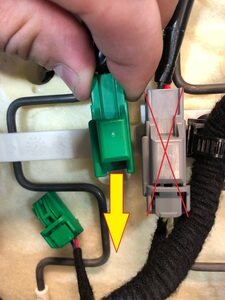

  20. 断开副驾位座椅侧气囊，然后将橙色锁片（2 个）向下拉以松开连接器。
    图 2. LH 如图所示：RH 类似
  21. 拆卸将腰部支撑底部固定到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    此螺栓位于腰托电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  22. 松开将腰部支撑底部固定到座椅靠背框架的锁片 (x2)。

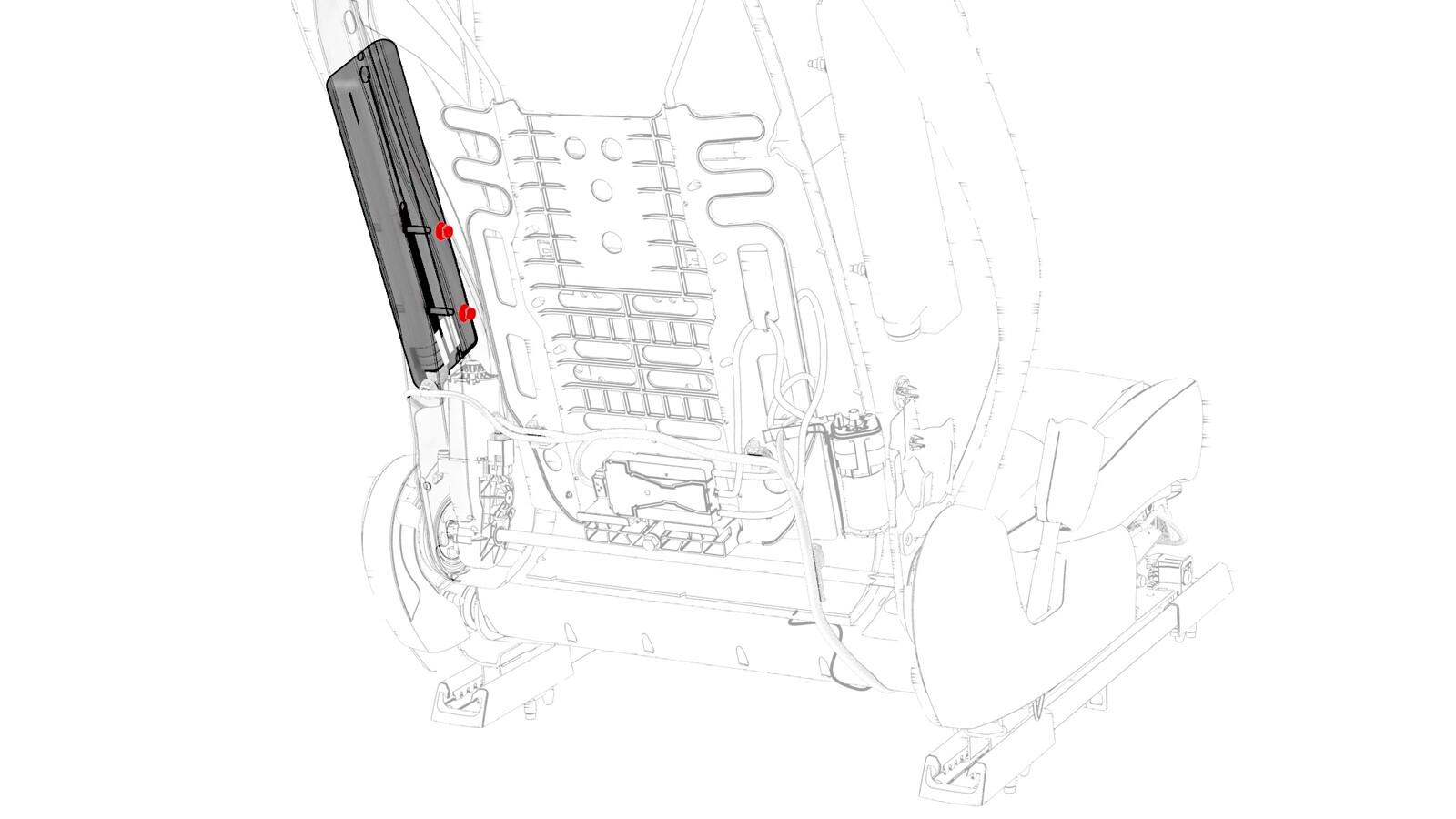

  23. 拆卸并弃置将副驾位座椅侧气囊固定到座椅靠背框架的螺母（2 个）。
    5.4 Nm (4.0 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    图 3. LH 如图所示；RH 类似
  24. 小心地将副驾位座椅侧气囊滑槽从座椅靠背框架中拉出。
    警告
    切勿将气囊从气囊滑槽中拆下。
    图 4. LH 如图所示；RH 类似
  25. 将座椅靠背饰板底部拉离座椅靠背框架，以拆下座椅蒙皮。
    注
    确保加热器线束和座椅靠背饰板均与座椅靠背框架完全分离。

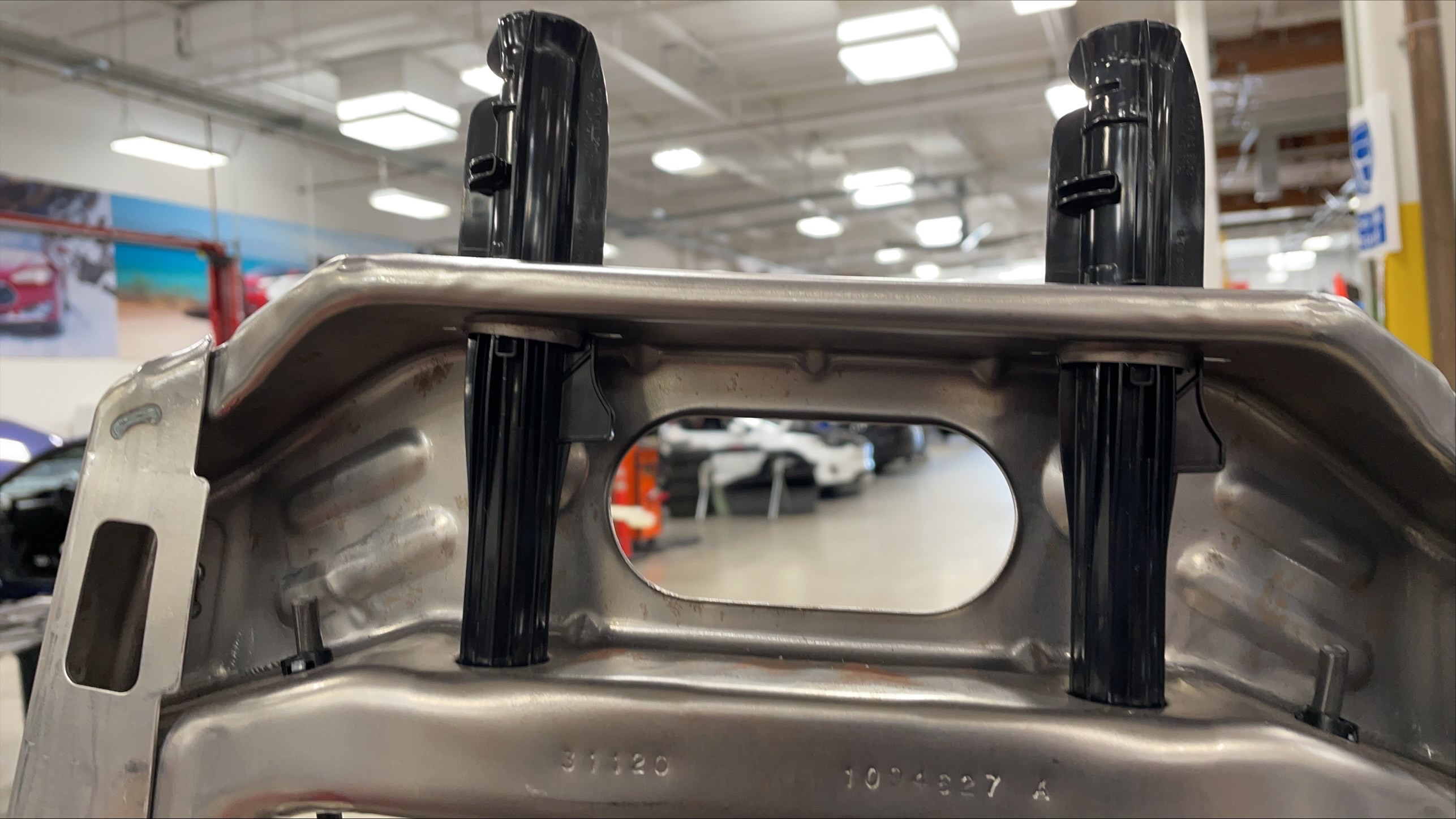

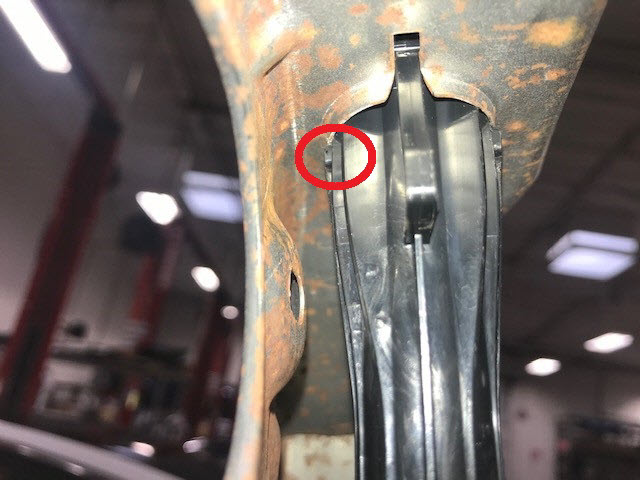

  26. 从座椅靠背框架上松开右侧头枕支柱导件。
    注

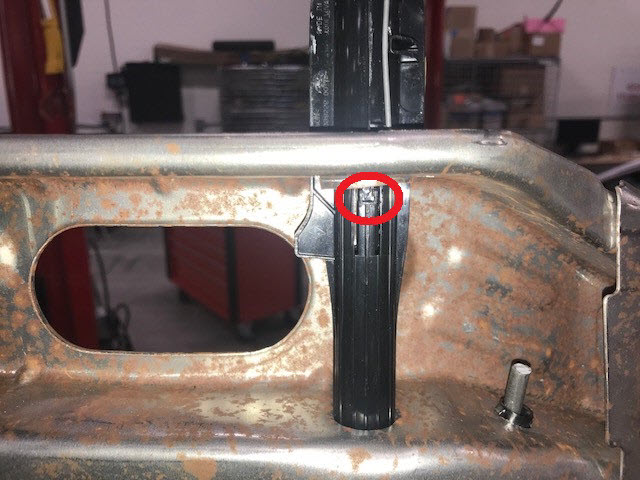

    压入头枕导件支柱夹子，然后用锤子轻轻敲击导件支柱底座，将其松开。

安装

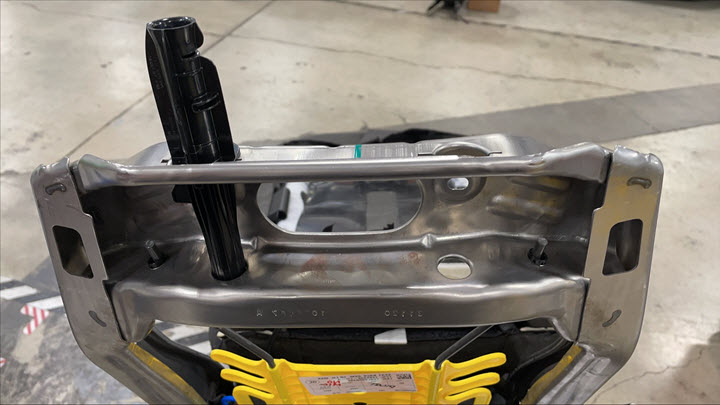

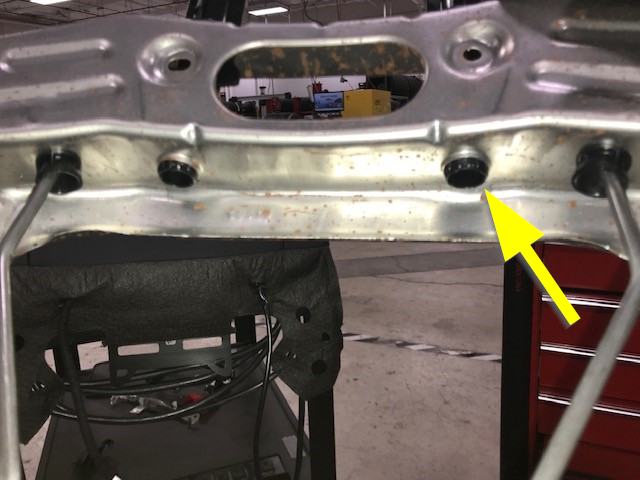

  1. 将右侧头枕支柱导件安装到座椅总成中。
  2. 将副驾位座椅靠背和泡沫安装到座椅靠背框架上。
    注
    首先，将泡沫饰板垂直滑入座椅靠背框架。确保头枕支柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束和下部饰板推入到框架的背面。
  3. 将副驾位座椅侧气囊支柱安装到座椅靠背框架中。
    注
    将螺柱与两个圆孔对齐。此零件不使用延伸孔。
    图 5. 左侧如图所示；右侧类似
  4. 安装将副驾位座椅气囊固定到座椅靠背框架的新螺母 (x2)。
    5.4 Nm (4.0 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    图 6. LH 如图所示；RH 类似
  5. 连接副驾位座椅侧气囊电气连接器。
    图 7. LH 如图所示；RH 类似
  6. 安装盖住副驾位座椅靠背框架外角的顶部板。
    注
    将板子拉到金属片上以将其紧固。
  7. 安装盖住副驾位座椅靠背框架内角的顶部板。
    注
    将板子拉到金属片上以将其紧固。
  8. 安装盖住副驾位座椅靠背框架外角的底部板。
    注
    将板子拉到金属片上以将其紧固。
  9. 安装盖住副驾位座椅靠背框架内角的底部板。
    注
    将板子拉到金属片上以将其紧固。
  10. 安装将腰部支撑底部固定到座椅靠背框架的锁片 (x2)。
  11. 安装将腰部支撑底部固定到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    此螺栓位于腰托电子控制单元 (ECU) 下方。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  12. 将副驾位座椅靠背饰板固定器 (x7) 安装到副驾位座椅靠背框架上。
  13. 将副驾位座椅靠背外壳安装到座椅上。请参阅 外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
  14. 安装副驾位头枕饰板。请参阅 饰板 - 头枕 - 驾驶位（拆卸和更换）。
  15. 将座椅放置在座椅靠背上，以便接触座垫底部。
    警告
    根据需要保护座垫，防止其受损。
  16. 将座垫连接器安装到座椅总成上。
  17. 将座垫加热垫连接器连接到座椅靠背加热垫连接器。
  18. 将座椅靠背线束连接器安装到座椅总成。
  19. 连接座椅靠背加热器连接器。
  20. 安装副驾位座椅内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）
  21. 安装副驾位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
  22. 将副驾位座椅安装到车辆上。请参阅 座椅总成 - 第一排 - 左侧（拆卸和更换）。
  23. If servicing the front passenger seat in a North American vehicle:
    1. Remove all objects from the front passenger seat before beginning calibration.
    2. On the vehicle touchscreen, touch Controls (Vehicle Icon) > Software and check the vehicle firmware version. If the vehicle firmware is 2023.2.11 or newer, perform a software reinstall. See 软件重新安装 - 触摸屏. If the vehicle firmware is not 2023.2.11 or newer, update the vehicle firmware. See 软件更新.
    3. Locally connect a laptop with Toolbox 3 to the vehicle. See Toolbox（连接和断开）.
    4. Unlock the vehicle gateway. See 网关（解锁）.
    5. In Toolbox, click on the Actions tab, and then search for "OCS".
    6. Run the PROC_OCS1P_SELF-CALIBRATIONvia Service Mode Plus:Safety & Restraints ➜ Seats ➜ OCS1P Self Capacitance Calibrationvia Toolbox:(link) routine.
    7. Click on the Actions tab, and then search for "Seat calibration".
    8. Run the PROC_VCRIGHT_SEAT-CALIBRATEvia Service Mode:Low Voltage ➜ Seats ➜ Calibrate Seatvia Toolbox:(link) routine.
    9. Disconnect Toolbox and remove the laptop from the vehicle.
