Bushing Bracket - Stabilizer Bar - Front - LH (Remove and Replace)

校正代码 31016102 0.48 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

    拆卸

    1. 拆下前饰板裙板。请参阅Valance - Front Fascia (Remove and Replace)。
    2. 拆下并弃用将左前平衡杆固定到前平衡杆连杆的螺母，然后将左前平衡杆连杆移至一旁。
      98 Nm (72.3 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      注
      使用 T40 钻头将平衡杆连杆球形接头固定到位。
      图 1. 左侧如图所示，右侧类似
    3. 拆下并弃用将左前平衡杆固定到前副车架的螺母。
      35 Nm (25.8 lbs-ft)
    4. 将支架从前平衡杆套管上拆下。
      Informational PurposesAn informational icon, calling your attention
      注
      用一字螺丝刀小心拆下支架，注意请勿损坏平衡杆套管。

    安装

    1. 将支架安装到前平衡杆套管上。
      Informational PurposesAn informational icon, calling your attention
      注
      务必将支架装到套管上，涂抹润滑剂以便安装。
    2. 安装新的螺母，将平衡杆固定到副车架，紧固后，使用油性记号笔标记螺母。
      35 Nm (25.8 lbs-ft)

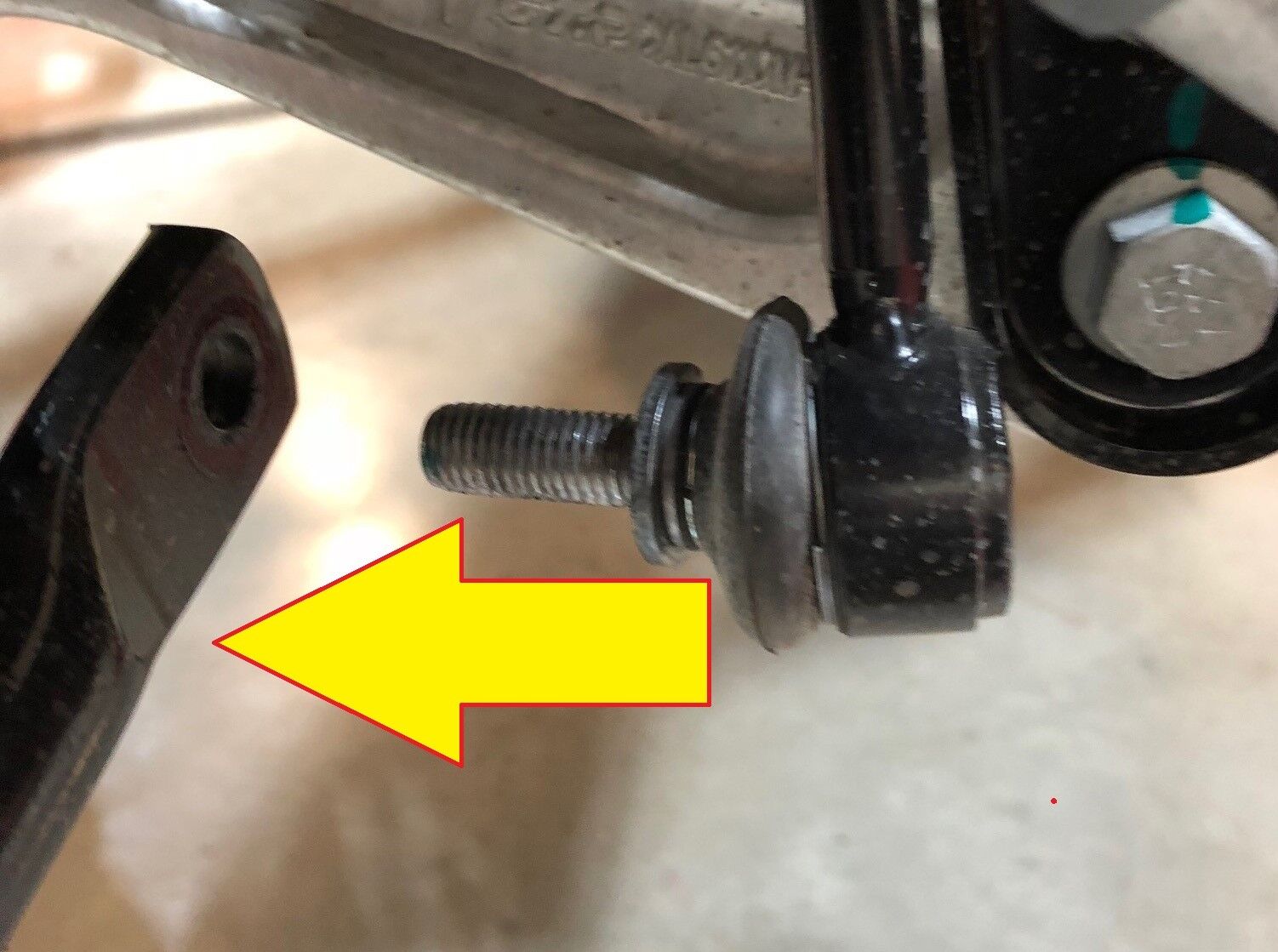

    3. 将左前平衡杆连杆总成放置到前平衡杆上
      Informational PurposesAn informational icon, calling your attention
      注
      可能需要向下拉动平衡杆，以便接合末端连杆
    4. 将左前平衡杆连杆安装到前平衡杆上，安装新的螺母，将连杆固定到平衡杆，紧固后，使用油性记号笔标记螺母。
      98 Nm (72.3 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      注
      使用 T40 钻头将平衡杆连杆球形接头固定到位。
      图 2. 左侧如图所示，右侧类似
    5. 安装前饰板裙板。请参阅Valance - Front Fascia (Remove and Replace)。
