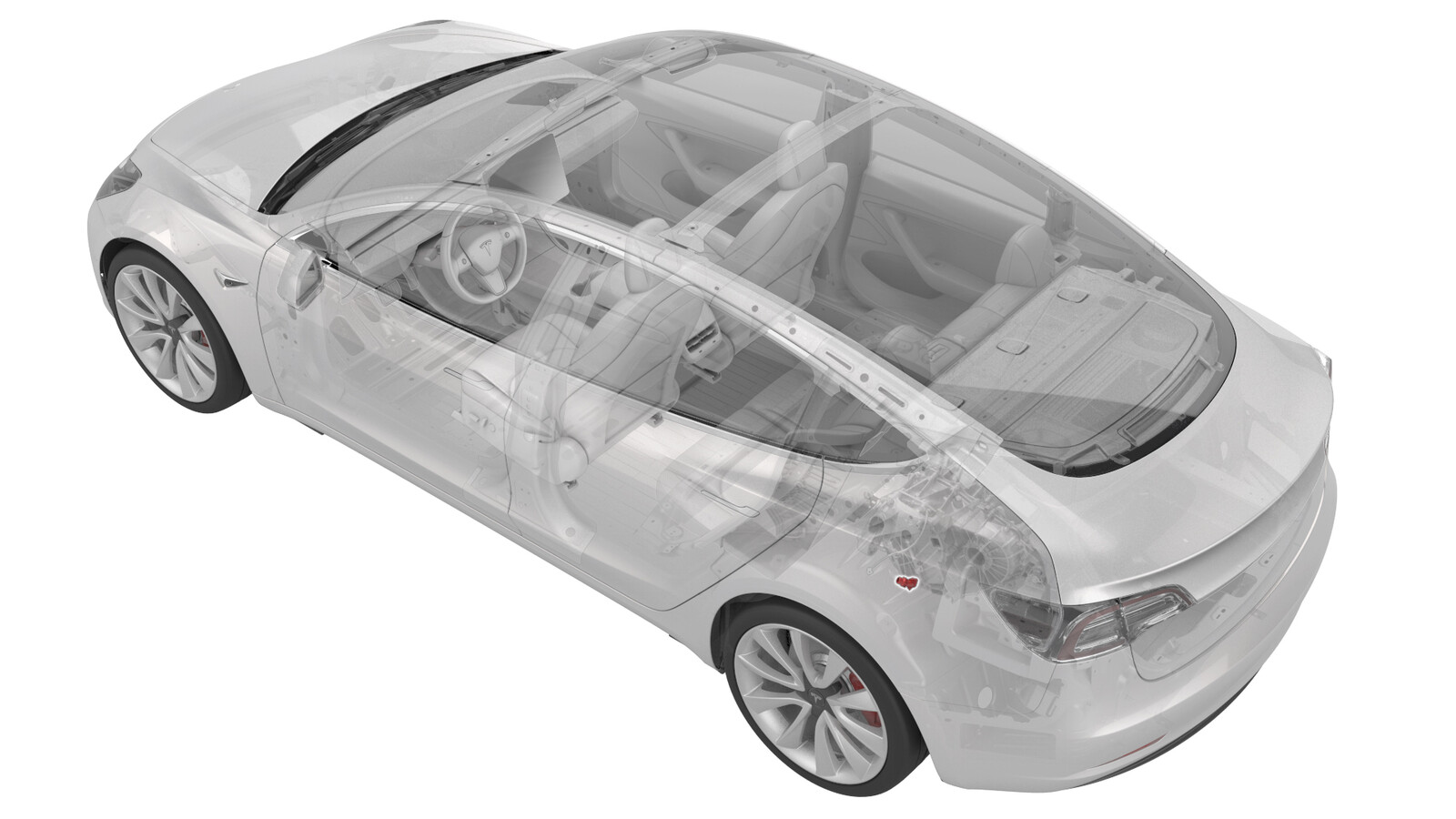

液力联轴节（55 度） - 后驱动单元（拆卸和更换）

校正代码 40014002 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

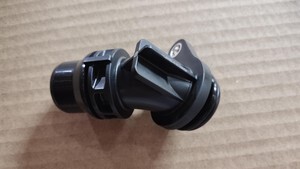

    • 1135762-00-A 冷却软管维修堵头套件，Model 3

    拆卸

    1. 打开左前车门，完全降下车窗。
    2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
    3. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
    4. 在后驱动单元区域左侧下方放置冷却液排放容器。

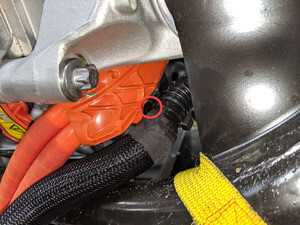

    5. 松开将后驱动单元变流器入口管固定到后驱动单元高压电缆线束的卡子。

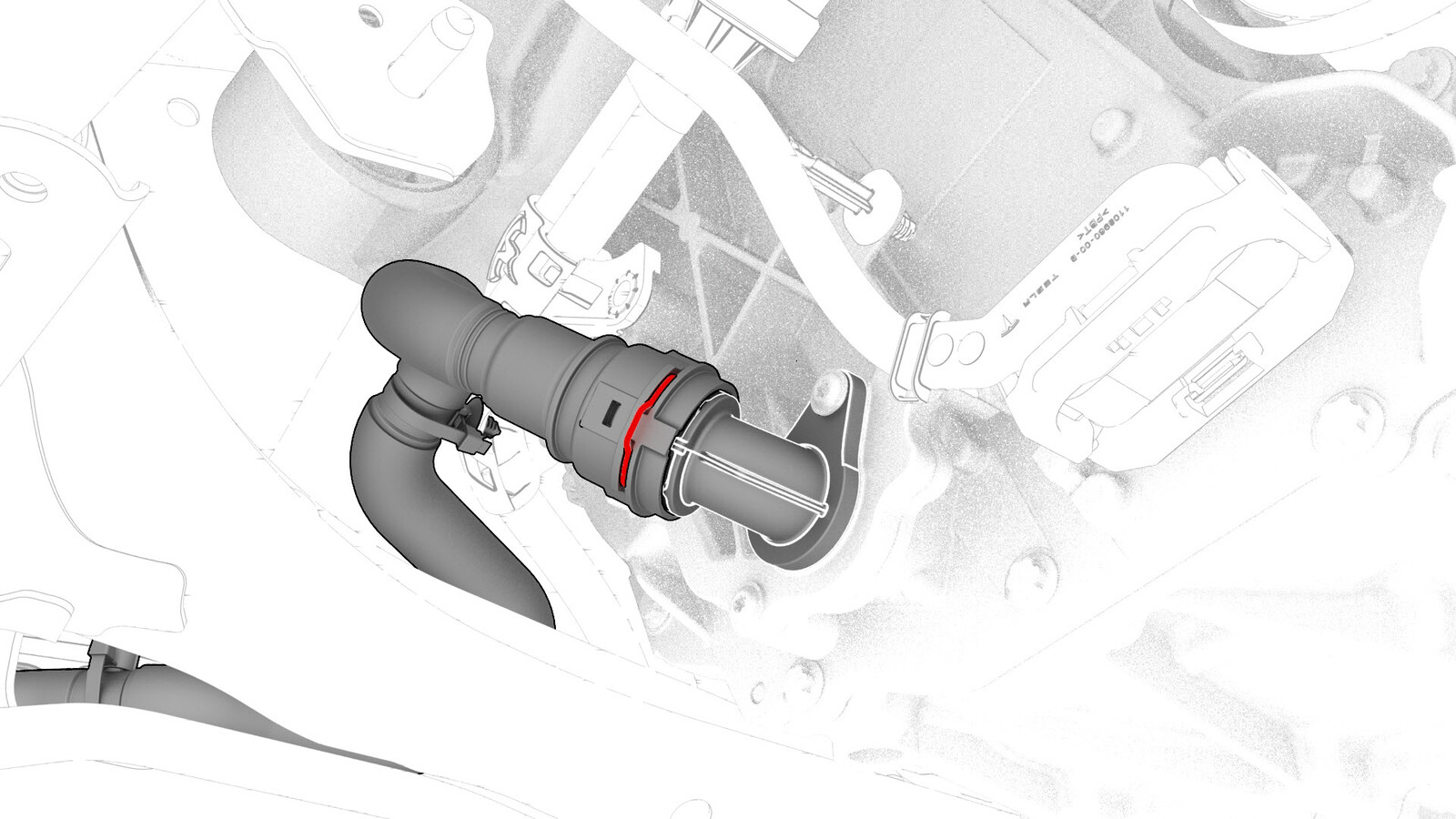

    6. 将后驱动单元变流器入口管从液力联轴节上断开，然后堵住外螺纹接头和内螺纹接头。

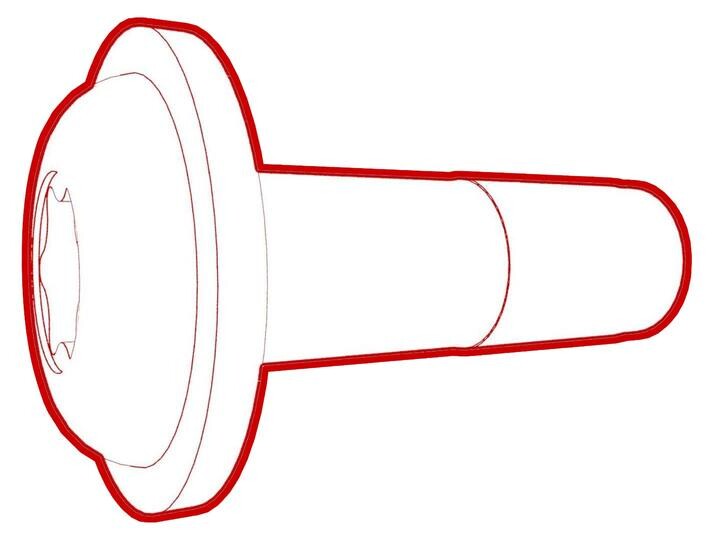

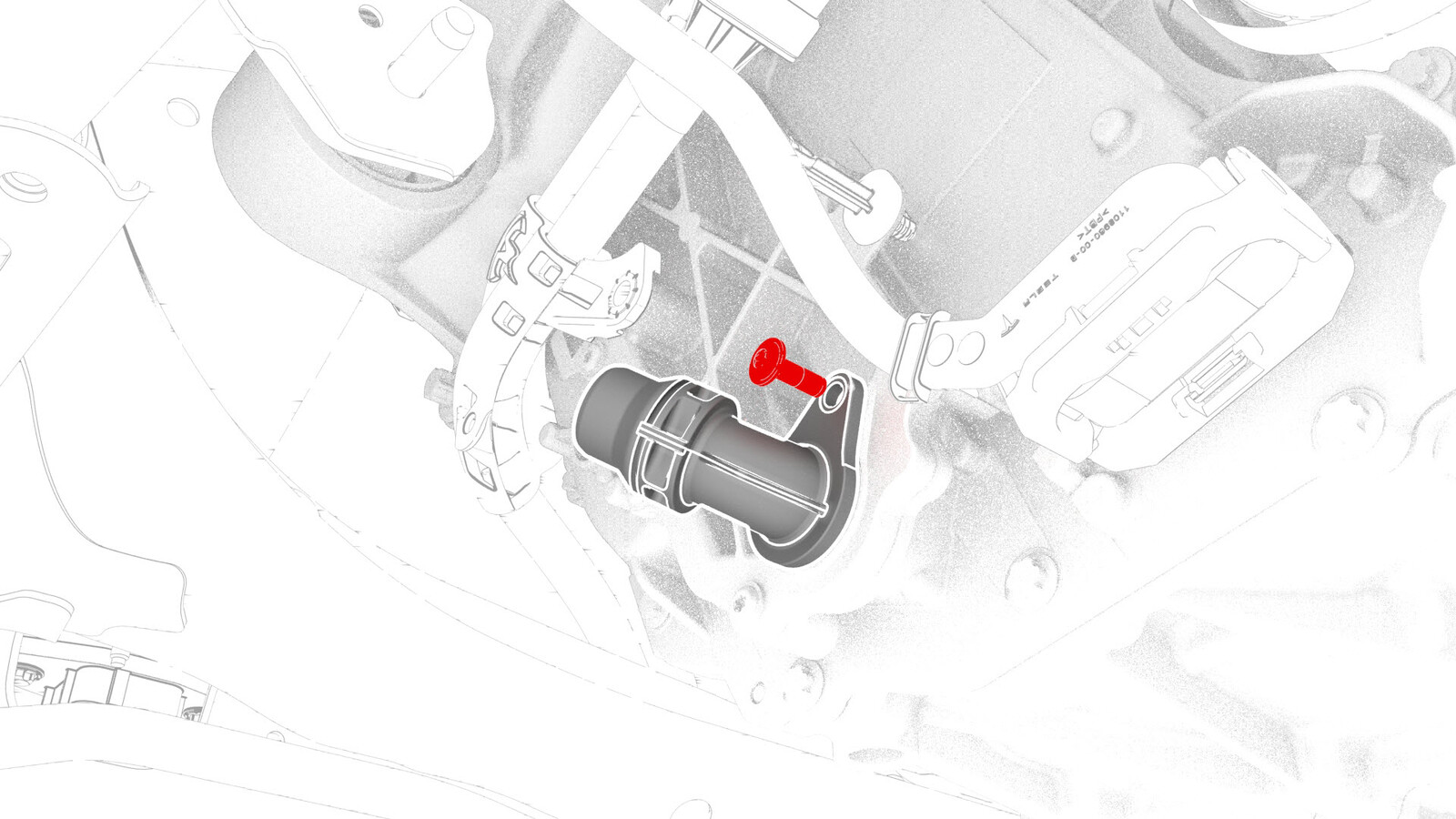

    7. 拆下并弃用将 55 度液力联轴节固定到后驱动单元的螺栓。
      提示： 推荐使用以下工具：
      • 梅花 T25 套筒
      • 4 英寸加长件
    8. 拆下后驱动单元 55 度液力联轴节。
    9. 在后驱动单元 55 度液力联轴节开口中插入一个塞子。

    安装

    1. 使用冷却液润滑 55 度液力联轴节 O 型环。
    2. 将后驱动单元 55 度液力联轴节安装到后驱动单元上。
    3. 安装新的螺栓，将 55 度液力联轴节固定到后驱动单元。
      6 Nm (4.4 lbs-ft)
      提示： 推荐使用以下工具：
      • 梅花 T25 套筒
      • 4 英寸加长件
    4. 取下塞子，然后将后驱动单元变流器入口管连接到 55 度液力联轴节。
    5. 安装将后驱动单元变流器入口管固定到后驱动单元高压电缆线束的卡子。
    6. 取走车辆下方的冷却液排放容器。
    7. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
    8. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
    9. 拆下冷却液储液罐罐盖，然后将冷却液储液罐加注至 “MAX” 液位处。
    10. 通过触摸屏启用“维护模式”。请参阅维护模式。
    11. 在触摸屏上，点击Controls (vehicle icon) > Service Mode > Diagnostics > Thermal > Actions。
    12. 向上按住转向信号灯控制杆，同时踩住制动踏板 10 秒以进行授权。
    13. 在触摸屏上，点击“开始冷却液空气排空”左侧的START，然后等待任务完成（10 分钟）。
    14. 通过触摸屏退出“维护模式”。请参阅维护模式。
    15. 根据需要向储液罐中添加冷却液，然后安装储液罐罐盖。
    16. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
