Switch - Steering Wheel - LH (Remove and Replace)

校正代码 17300702 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 拆卸驾驶位气囊。请参阅Airbag - Driver (Remove and Replace)。
  2. 断开方向盘电气线束与连接器之间的连接。
  3. 断开电气线束与方向盘左侧开关连接器的连接。
  4. 断开电气线束与方向盘右侧开关连接器的连接。
  5. 松开用于连接喇叭总成的卡子，然后将喇叭总成置于一旁。
  6. 断开电气线束与下部连接器的连接，然后将电气线束从方向盘上拆下。
  7. 拆卸将周边亮条固定到方向盘的螺钉（4 个），然后将周边亮条拆下。

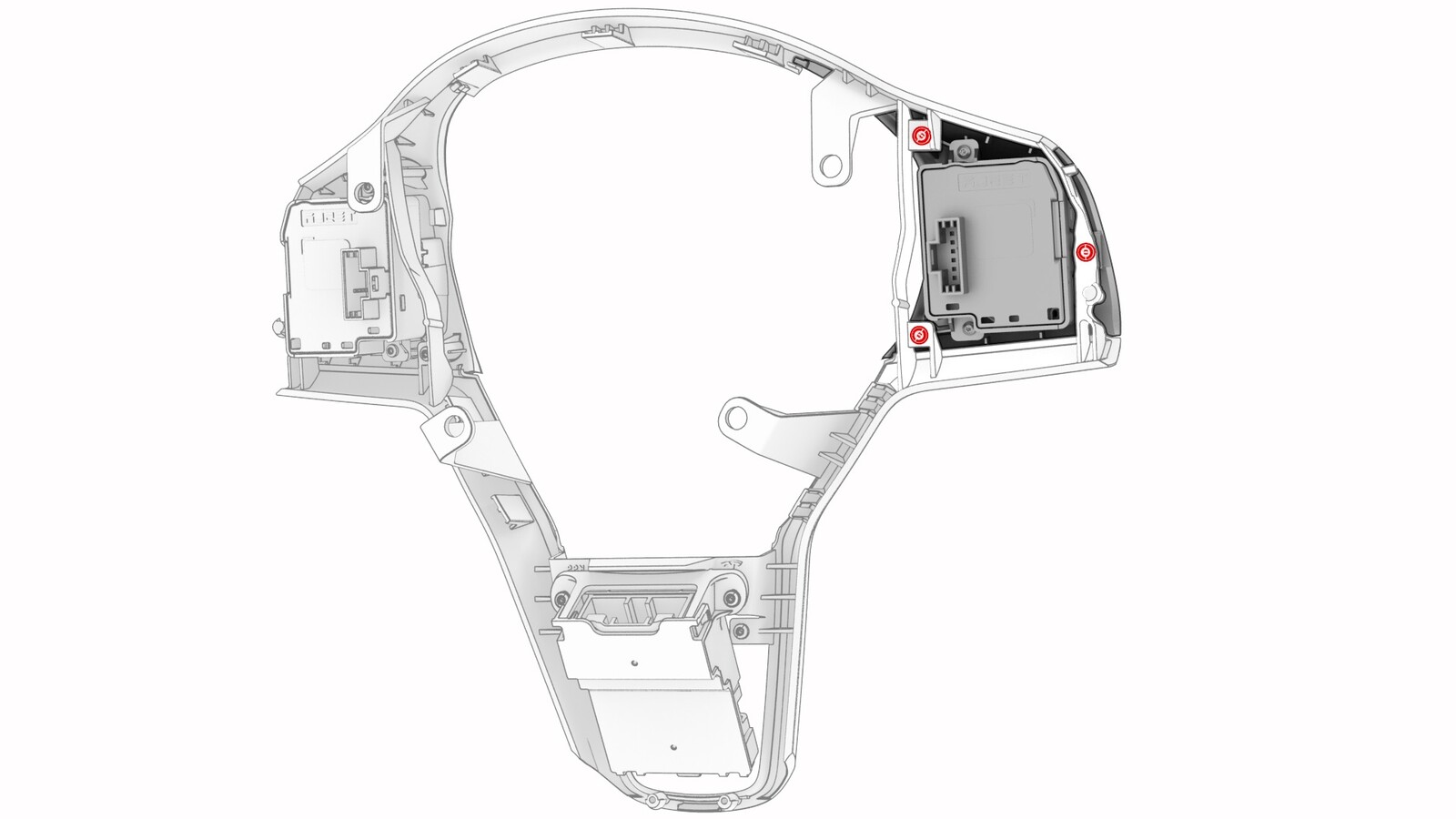

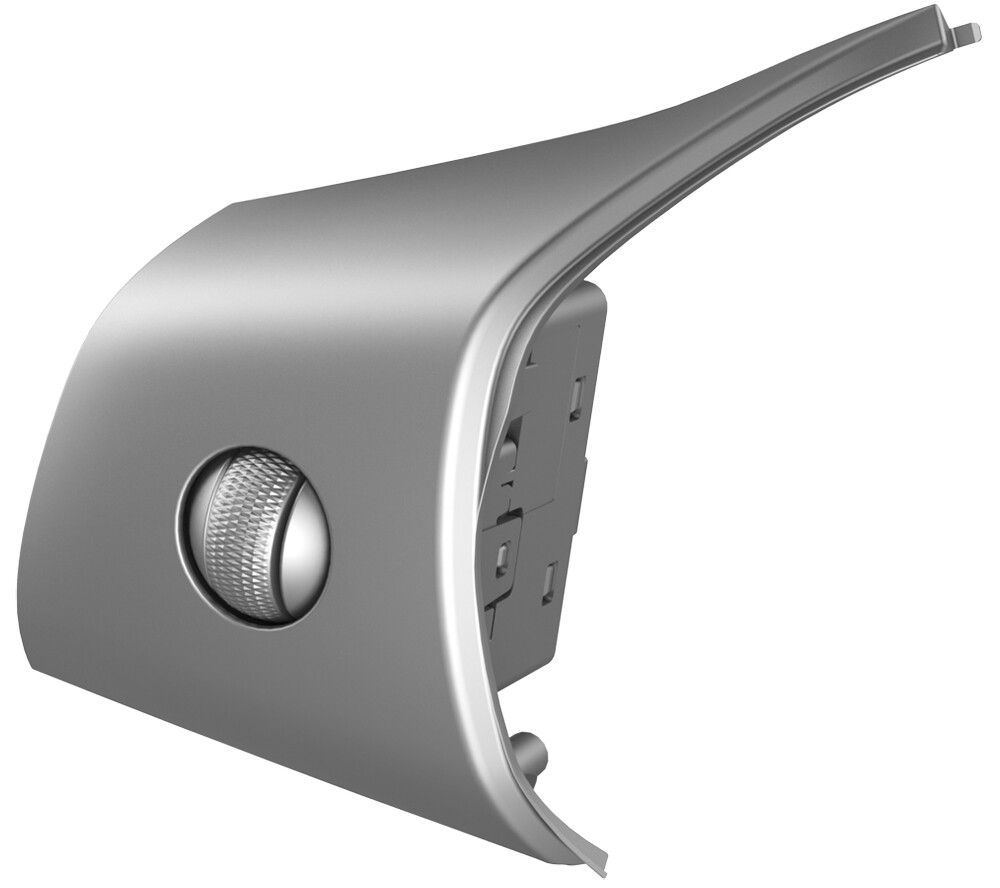

  8. 拆卸将方向盘左侧开关固定到周边亮条的螺钉（3 个），然后将开关从周边亮条上拆下。

安装

  1. 将方向盘左侧开关安装到周边亮条，然后安装将开关固定到周边亮条的螺钉（3 个）。
    0.9 Nm (8 lbs-in)
  2. 将周边亮条安装到方向盘上，然后安装将周边亮条固定到方向盘的螺钉（4 个）。
    5.4 Nm (4.0 lbs-ft)
  3. 将电气线束安装到方向盘上，然后将电气线束连接到下部连接器。
  4. 将喇叭总成移至中央，然后紧固用于固定喇叭总成的卡子。
  5. 将电气线束连接到方向盘右侧开关连接器。
  6. 将电气线束连接到方向盘左侧开关连接器。
  7. 将方向盘电气线束连接到连接器。
  8. 安装驾驶位气囊。请参阅Airbag - Driver (Remove and Replace)。
  9. Reinstall the vehicle firmware. See Software Reinstall - Touchscreen.
  10. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  11. 在 Toolbox 中，点击Actions选项卡，在搜索字段中输入 "VCLEFT"，点击TEST-SELF_VCLEFT_X_SWCvia Toolbox: (link)，然后选择Run。
  12. 点击Actions选项卡，在搜索字段中输入 "VCLEFT"，点击TEST-RESET_VCLEFTvia Toolbox: (link)via Service Mode Plus:
    • Chassis ➜ SCCM ➜ Reset VCLeft
    • Low Voltage ➜ Power Distribution ➜ Reset VCLEFT
    • Mid Voltage ➜ Power Distribution ➜ Reset VCLEFT
    ，然后选择Run。
  13. 断开笔记本电脑与车辆的连接。
