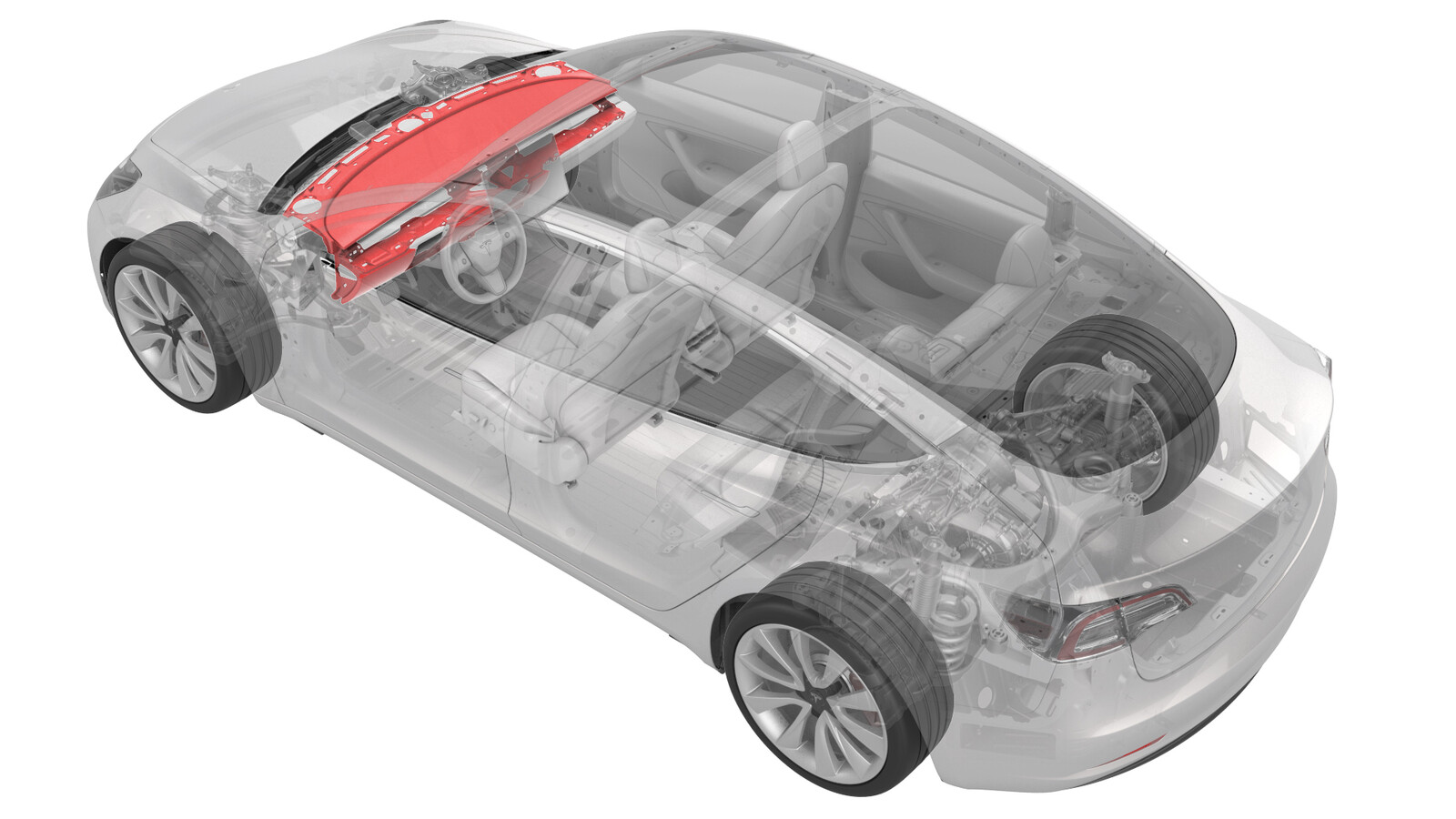

仪表板支架(左侧驾驶)(拆卸和更换)
校正代码 14052102 2.16 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 7 月 30 日:添加了有关“如何处理不同版本仪表板支架之间更换问题”的信息。
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将左右车窗除霜器风管固定到仪表板支架的螺栓(2 个) |
|
|
重复使用 |
拆卸
- 拆下仪表板支架。请参阅仪表板支架(拆卸和安装)。
- 拆下副驾位气囊。请参阅气囊 - 副驾位(拆卸和安装)。
-

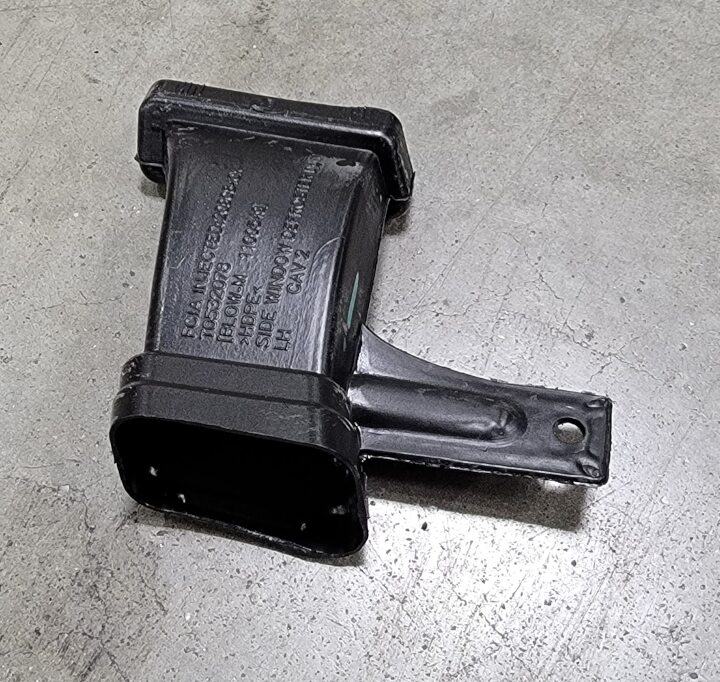

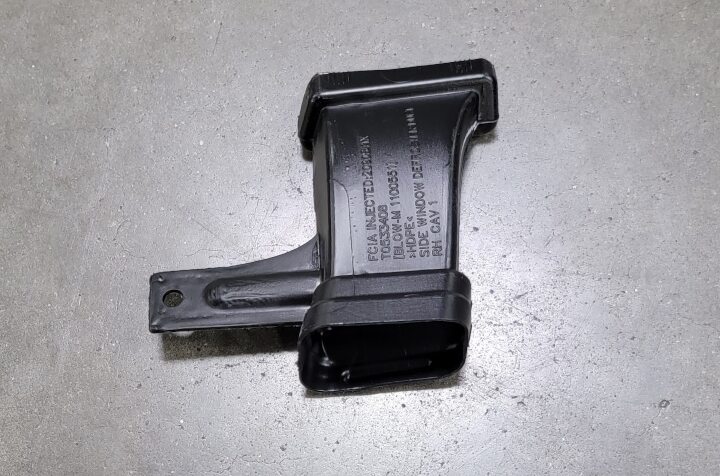

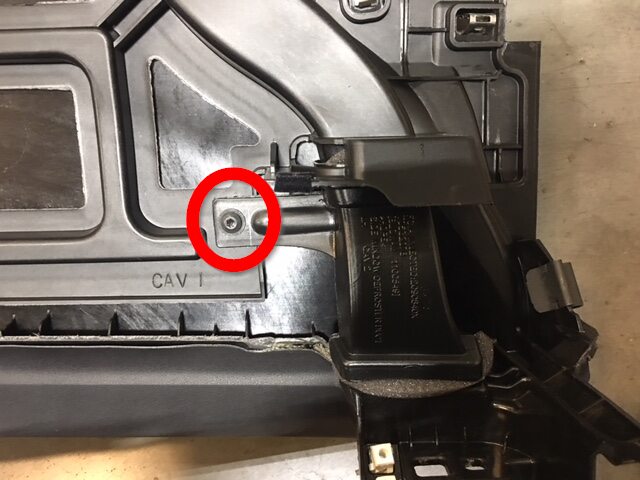

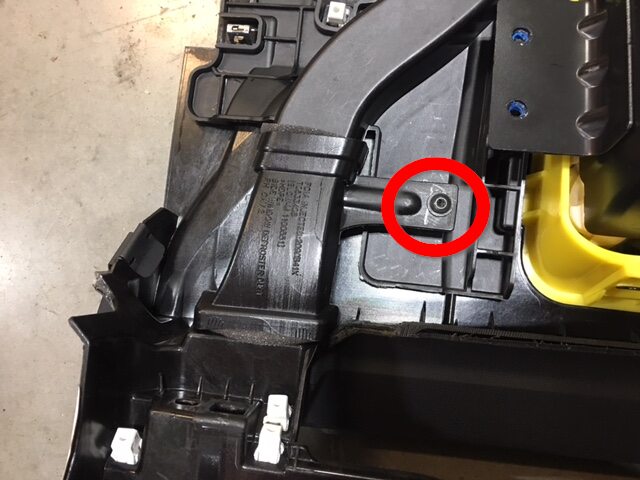

拆下将左右车窗除霜器风管固定到仪表板支架的螺栓(2 个),然后取下风管。
提示: 推荐使用以下工具:
- T20 梅花套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
-
拆下左右除霜盖板。请参阅GUID-45447BB4-B5CB-45D8-8793-0DB5A4E4435B.html。
注左侧 4 个锁片,右侧 5 个锁片。
安装
- 仅限 2017 年 8 月 22 日之前生产的 Model 3:请参阅 Toolbox 文章 39237 确定是否应该粘贴毛毡胶带以避免顶垫出现 NVH 问题。
-

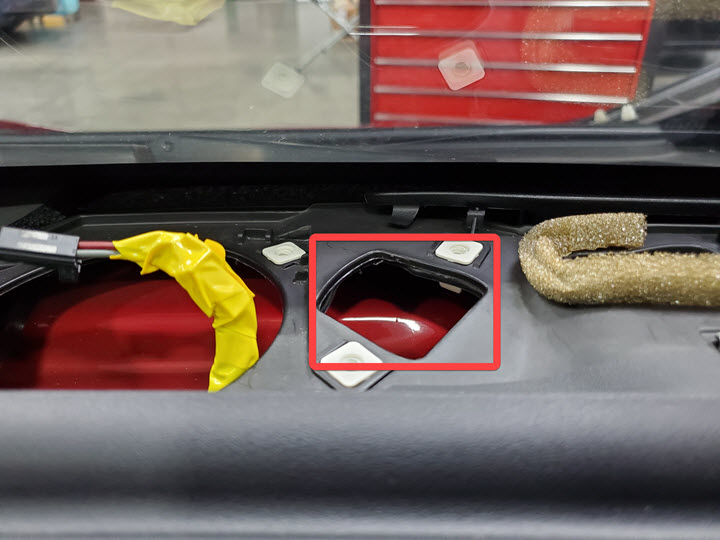

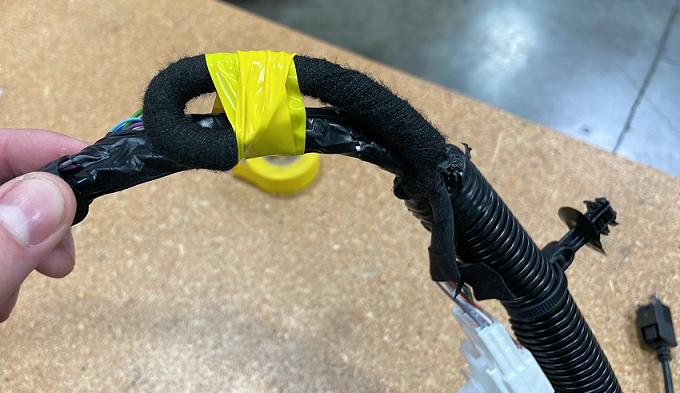

如果新仪表板支架上没有高频扬声器孔,则必须先将高频扬声器连接器粘回到线束上,然后再安装更换用仪表板支架。
警告切勿为了改装高频扬声器而在新仪表板支架上切孔。警告未能粘回现有的高频扬声器连接器可能导致 NVH 问题。注使用黑色胶带。图片中的黄色胶带仅作展示用。
-

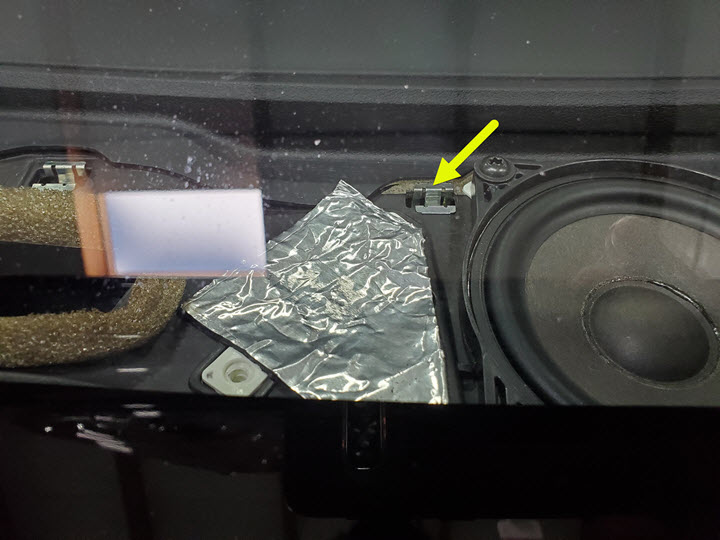

如果新的仪表板支架带高频扬声器孔,但是被更换的仪表板支架不带,则需先将高频扬声器孔遮住,再安装更换用仪表板支架。

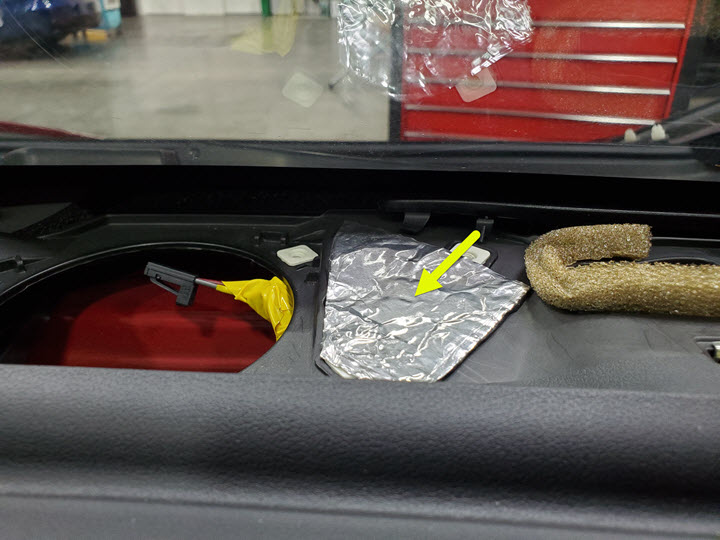

注剪一条丁基橡胶带,将孔遮住。确保丁基橡胶带未覆盖仪表板卡子或接触到扬声器外围。
-
安装左右除霜盖板。请参阅GUID-45447BB4-B5CB-45D8-8793-0DB5A4E4435B.html。
注左侧 4 个锁片,右侧 5 个锁片。
-
安装将左右车窗除霜器风管固定到仪表板支架的螺栓(2 个)。提示: 推荐使用以下工具:
- T20 梅花套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
- 安装副驾位气囊。请参阅气囊 - 副驾位(拆卸和安装)。
- 安装仪表板支架。请参阅仪表板支架(拆卸和安装)。
