反射透镜 - 后 - 右侧（拆卸和更换）

校正代码 17404502 0.06 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-13: 添加了“请注意该零件不可重复使用”的说明。
  • 2026-01-26: 添加了图片和提示，使拆卸过程更安全。
  • 2025-07-24: 添加了有关反射透镜下部卡子的注意事项和图片。
注
该零件不可重复使用，拆卸后请将其弃置。

拆卸

注
此程序仅适用于 右侧。LH 后反射透镜是充电端口的一部分。
  1. 在右侧后反射透镜周围粘贴遮蔽胶带。

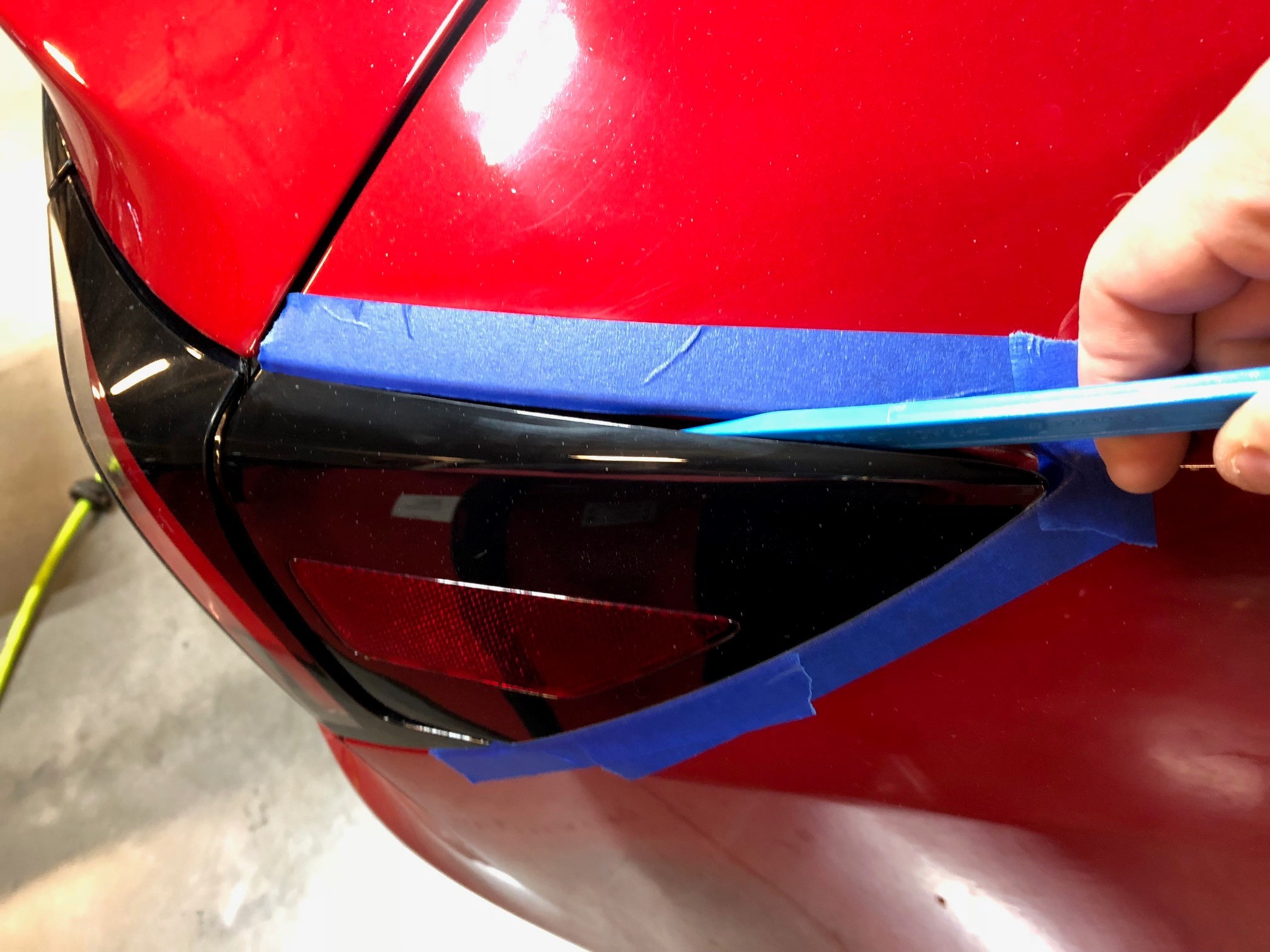

  2. 使用塑料饰板工具撬动并松开将右后反射透镜固定到车身的卡子，然后将右后反射透镜从车辆上拆下。
    警告
    注意轻轻撬动，以免损坏卡子。
    提示
    首先部分松开右上角的夹子，然后松开其余夹子。
    提示
    用另一只手固定住透镜，以免透镜在所有卡子均已松开前过度伸出。

安装

  1. 将右后反射透镜放置在车辆上，然后紧固将透镜固定到车身的卡子。
    警告

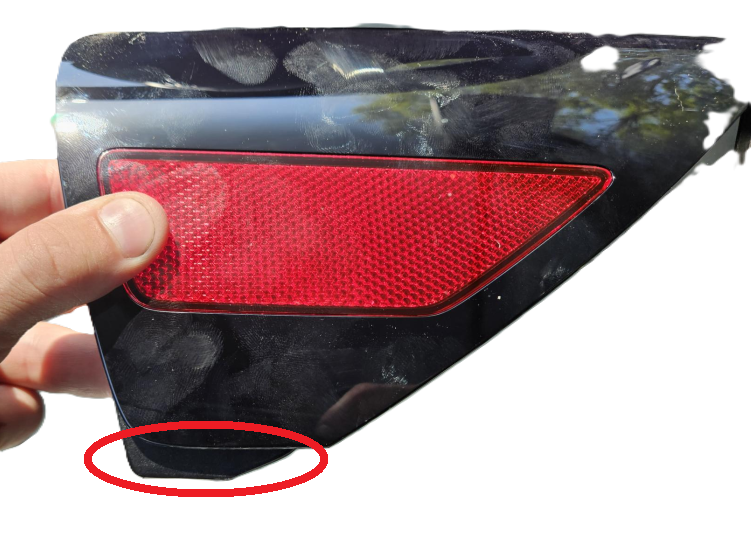

    确保首先将透镜底部插入到正确位置。下部卡子如果未就位，可能会因强力作用而断裂。
    注
    右后透镜下部分就位后，小心地紧紧按压透镜，使卡子完全就位。

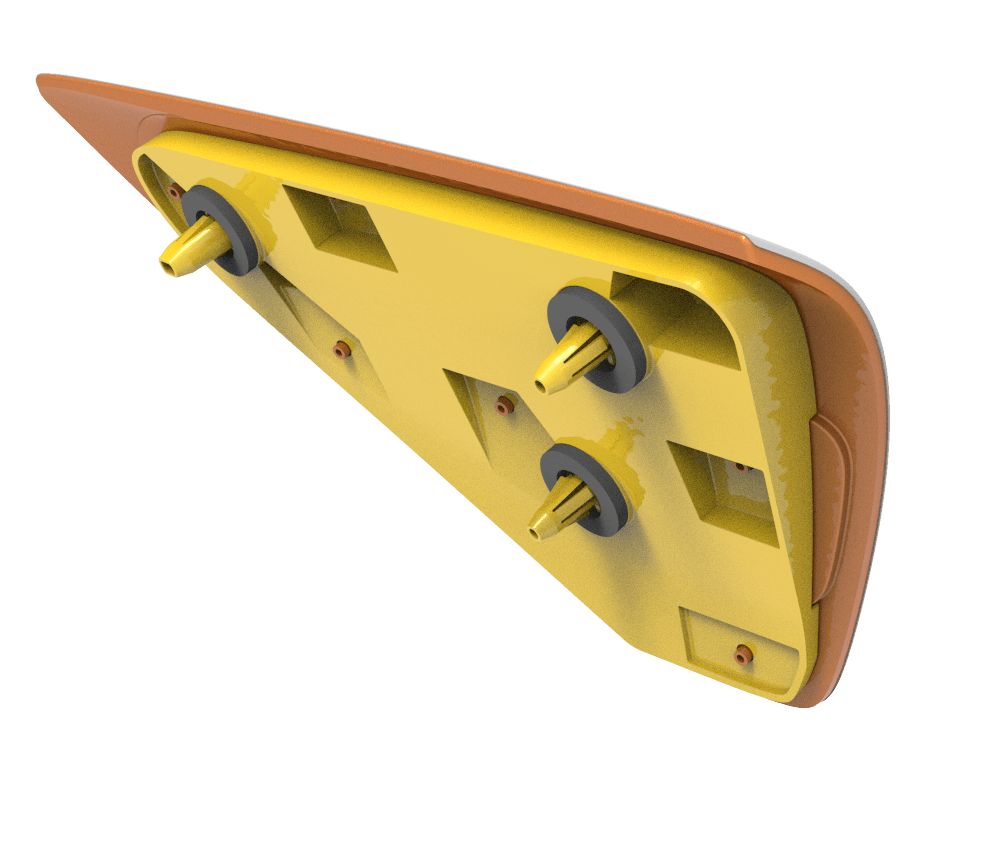

    图 1. 下部卡子
  2. 将遮蔽胶带从车身上揭下。
  3. 确保右侧后反射透镜与车身的间隙和齐平度在规格范围内。
