Extrusion - Bumper Beam - Active Hood- Front (Remove and Replace)

校正代码 10011602 0.72 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 拆卸前备箱储物单元。请参阅Underhood Storage Unit (Remove and Replace)。
  2. 拆卸前饰板。请参阅Fascia - Front (Remove and Install)。
  3. 断开 LH 和 RH 行人保护压力管传感器连接器的电气线束。
    Informational PurposesAn informational icon, calling your attention
    注
    拉动红色锁片，然后再次拉动红色锁片以断开连接器。
  4. 拆下 LH 和 RH 前保险杠碰撞加速计传感器。请参阅Sensor - Impact Accelerometer - Front Bumper - LH (Remove and Replace)。
  5. 拆下前部中央保险杠碰撞加速计传感器。请参阅Sensor - Impact Accelerometer - Front Bumper - Center (Remove and Replace)。
  6. 从前保险杠梁上拆下前保险杠梁泡沫。
  7. 拆下将前保险杠横梁固定到 LH 和 RH 防撞罐的螺栓 (x4)。

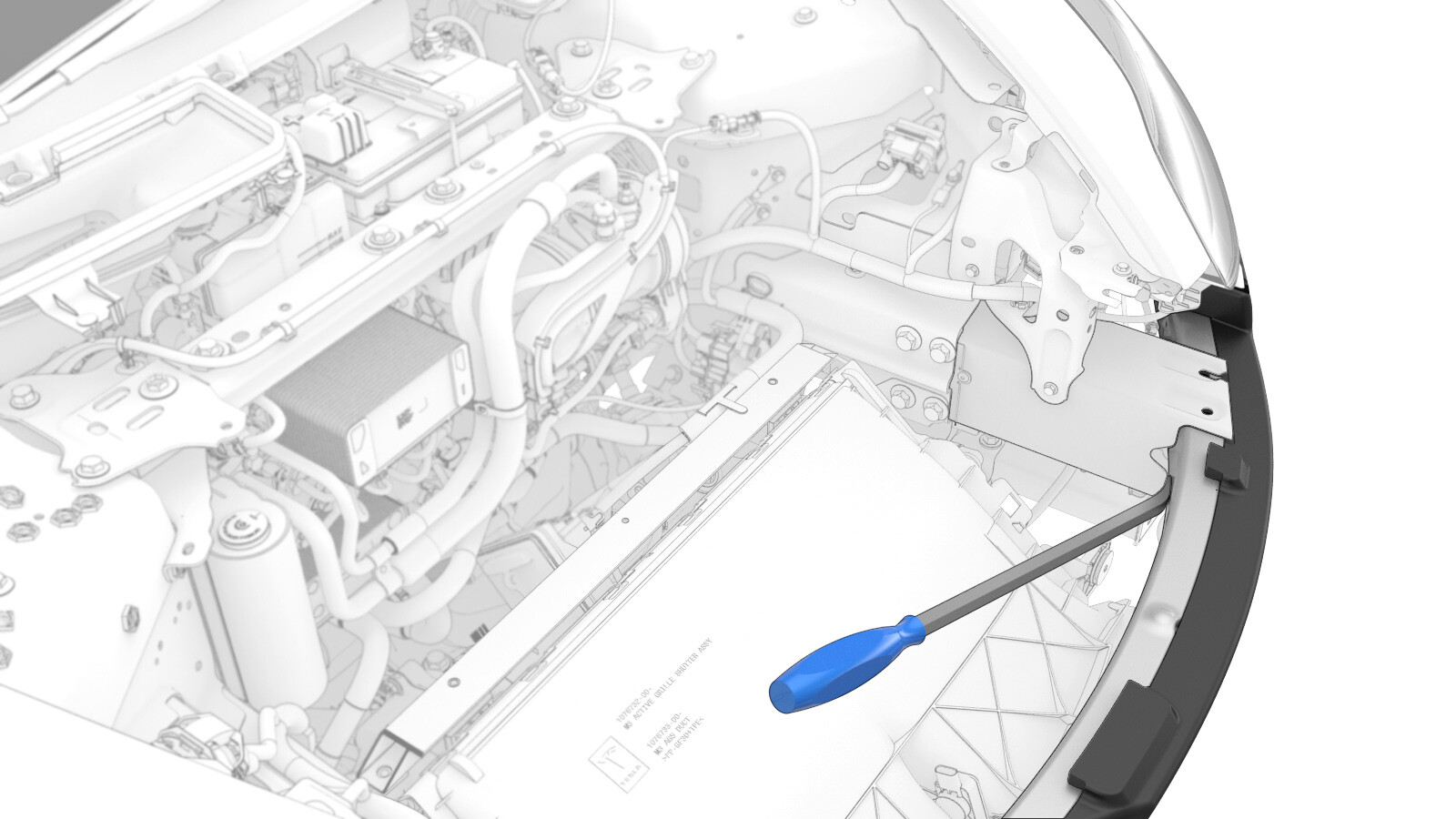

  8. 使用撬杆将前保险杠横梁与 LH 和 RH 防撞罐分开，然后从车上拆下保险杠横梁。
    Informational PurposesAn informational icon, calling your attention
    注
    如需要，可使用橡胶锤轻轻敲击保险杠横梁以辅助拆卸。

安装

  1. 将前保险杠横梁安装到 LH 和 RH 防撞罐中。
    Informational PurposesAn informational icon, calling your attention
    注
    如需要，可使用橡胶锤轻轻敲击保险杠横梁以辅助拆卸。
  2. 安装将前保险杠横梁固定到 LH 和 RH 防撞罐的螺栓 (x4)。
  3. 在前保险杠横梁上安装前保险杠横梁泡沫。
  4. 安装前部中央保险杠碰撞加速计传感器。请参阅Sensor - Impact Accelerometer - Front Bumper - Center (Remove and Replace)。
  5. 安装 LH 和 RH 前保险杠碰撞加速计传感器。请参阅Sensor - Impact Accelerometer - Front Bumper - LH (Remove and Replace)。
  6. 连接 LH 和 RH 行人保护压力管传感器连接器的电气线束。
    Informational PurposesAn informational icon, calling your attention
    注
    按入红色锁片以固定连接器。
  7. 安装前饰板。请参阅Fascia - Front (Remove and Install)。
  8. 安装前备箱储物单元。请参阅Underhood Storage Unit (Remove and Replace)。
