纵梁 - 第二排 - 内 - 左侧（拆卸和更换）

校正代码 13052202 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

安装

  1. 逆时针手动拧紧高压电池仓盖板上的外露可调组件，以便完全入位。
    警告
    仅手动拧紧。

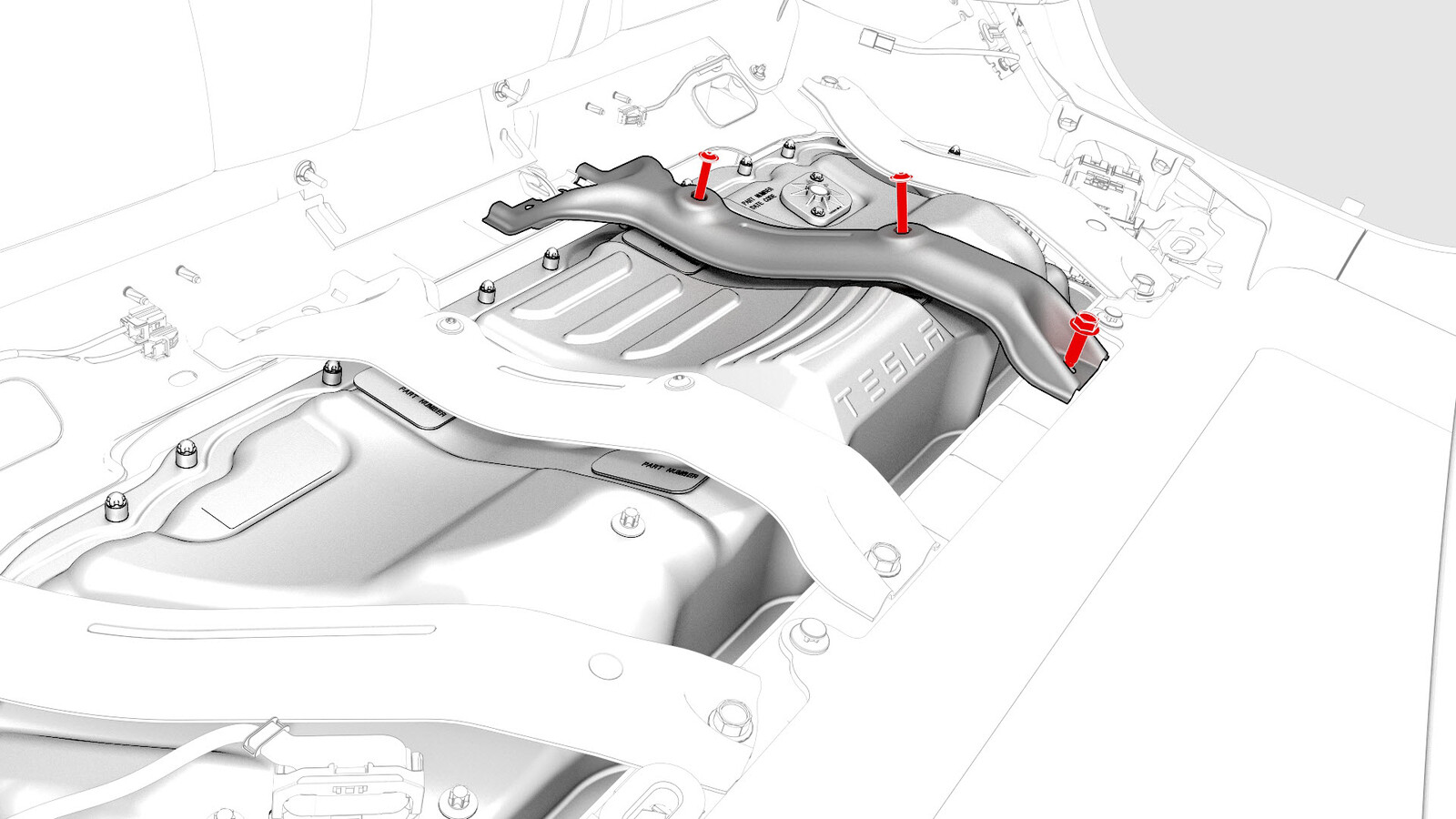

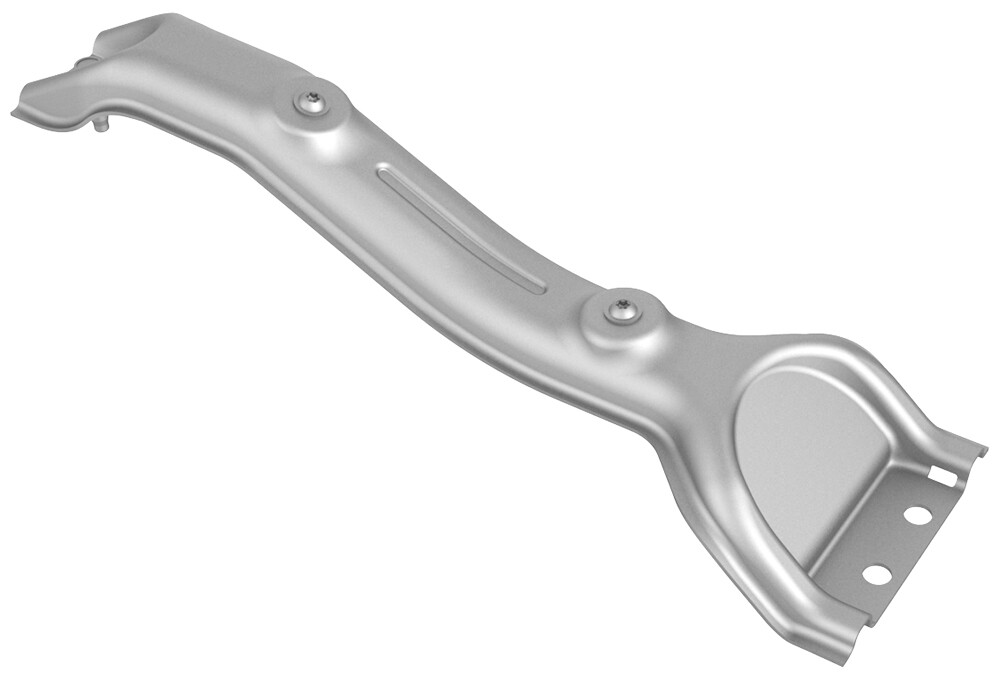

  2. 将第二排左侧内侧滑轨安装到车身上，然后安装将滑轨固定到高压电池仓盖板和车身的螺栓。

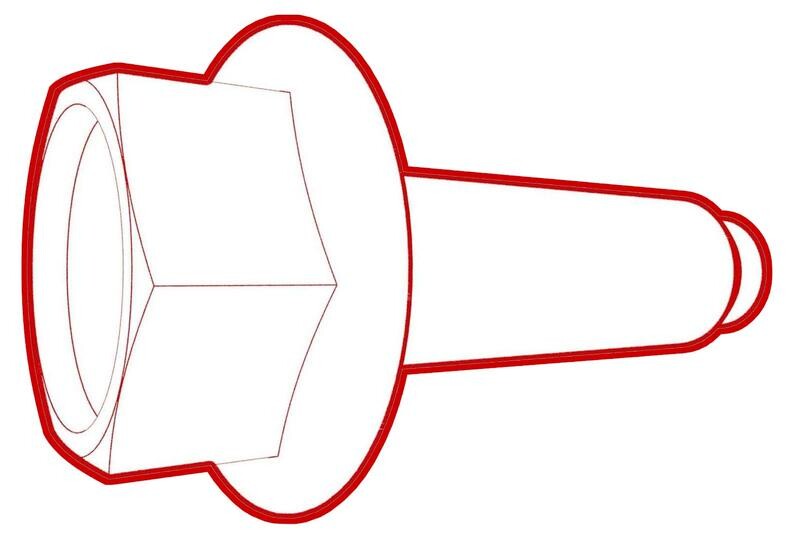

    24 Nm (17.7 lbs-ft)

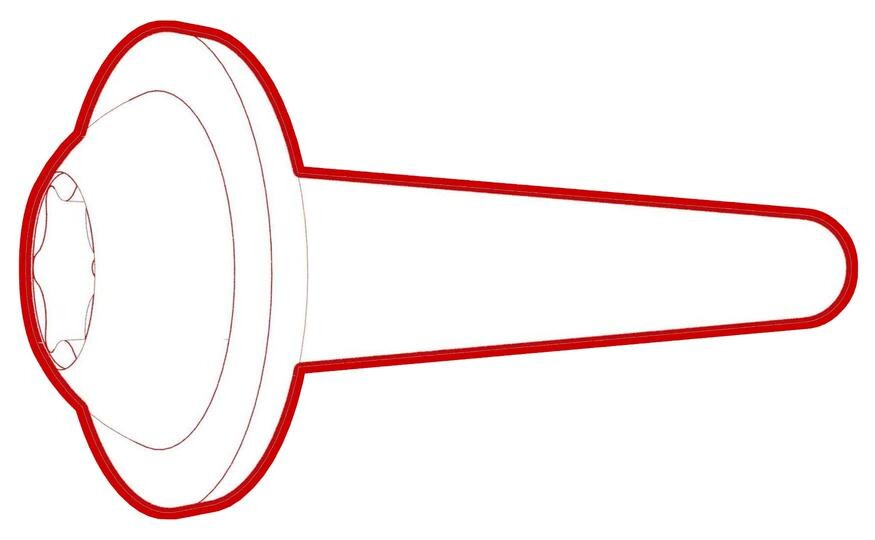

    24 Nm (17.7 lbs-ft)
  3. 如果安装第二排左侧内侧滑轨，请按照以下步骤同时安装第二排左侧座椅锁扣。
    注
    本视频展示了如何将第二排左侧座椅锁扣正确叠加到第二排中间座椅安全带锚固件上：
    1. 将第二排中间座椅安全带锚固件放置到第二排左侧高压电池仓内侧纵梁上，安全带置于右侧。
    2. 确保安全带未扭曲，并平放在第二排座椅靠背上。
    3. 将第二排左侧座椅锁扣支架导销插入第二排左侧高压电池仓内侧纵梁孔中，然后将支架向下转到锚固件上，将导销对准锚固件上的槽口。
    4. 安装一个新螺栓，将座椅锁扣支架、座椅安全带锚固件和高压电池仓内侧纵梁固定到车身上。
      40 Nm (29.5 lbs-ft)
    5. 验证叠加情况。
      标注 描述
      1 第二排左侧顶部锁扣
      2 第二排中间座椅安全带锚固件
      3 底部左侧高压电池仓内侧纵梁
    6. 安装将电气连接器内螺纹接口侧固定到车身螺柱的塑料支架。
    7. 将电气线束连接至左后座椅安全带锁扣连接器。
  4. 如果安装第二排右侧内侧滑轨，则安装第二排中间锁扣总成。请参阅安全带锁扣 - 第二排 - 中间（拆卸和更换）。
  5. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
